РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LTR 3633 Battery Kärcher

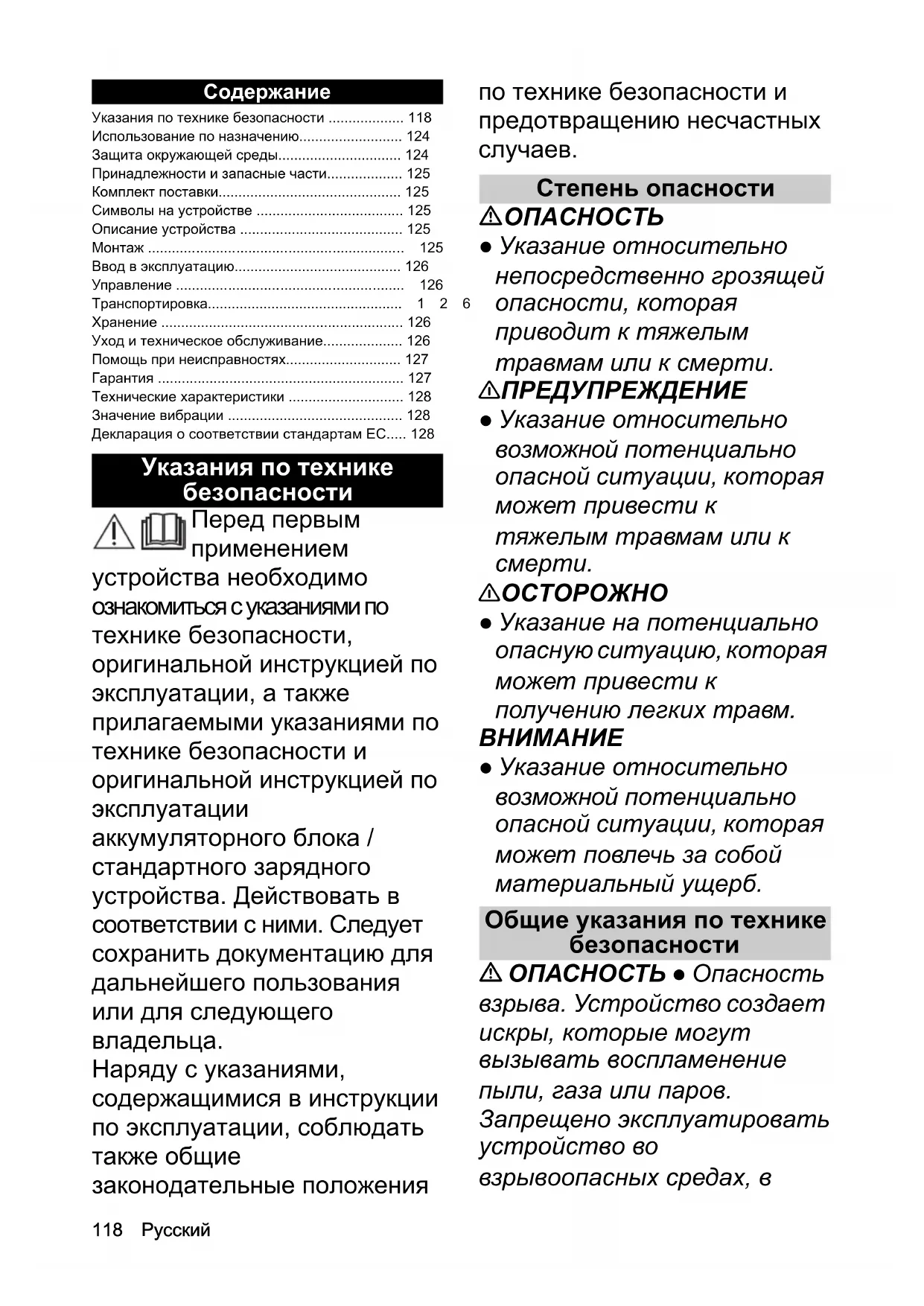

Указания по технике безопасности Перед первым применением устройства необходимо ознакомиться с указаниями по технике безопасности, оригинальной инструкцией по эксплуатации, а также прилагаемыми указаниями по технике безопасности и оригинальной инструкцией по эксплуатации аккумуляторного блока / стандартного зарядного устройства. Действовать в соответствии с ними. Следует сохранить документацию для дальнейшего пользования или для следующего

Наряду с указаниями, содержащимися в инструкции по эксплуатации, соблюдать также общие законодательные положения по технике безопасности и предотвращению несчастных

● Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти. 몇 ПРЕДУПРЕЖДЕНИЕ ● Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к

몇 ОСТОРОЖНО ● Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

• ● Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб. Общие указания по технике безопасности ОПАСНОСТЬ ● Опасность взрыва. Устройство создает искры, которые могут вызывать воспламенение пыли, газа или паров. Запрещено эксплуатировать устройство во взрывоопасных средах, в Указания по технике безопасности p. 118
• Использование по назначению p. 124
• Защита окружающей среды p. 124
• Принадлежности и запасные части p. 125
• Комплект поставки p. 125
• Символы на устройстве p. 125
• Описание устройства p. 125
• Монтаж p. 125
• Ввод в эксплуатацию p. 126
• Управление p. 126
• Транспортировка p. 126
• Хранение p. 126
• Уход и техническое обслуживание p. 126
• Помощь при неисправностях p. 127
• Гарантия p. 127
• Технические характеристики p. 128
• Значение вибрации p. 128
• Декларация о соответствии стандартам ЕС Русский 119 которых присутствуют воспламеняющиеся жидкости, газы или пыль. 몇 ПРЕДУПРЕЖДЕНИЕ ● Опасность несчастного случая. Необходимо содержать в чистоте рабочую зону и обеспечить ее достаточное освещение. ● При использовании устройства в рабочей зоне не должны находиться дети и другие лица. ● Опасность поражения электрическим током. Защищать устройство от дождя и влаги. ● Не допускать непреднамеренного включения. Перед подсоединением аккумуляторного блока, подъемом или переноской устройства убедиться, что выключатель питания находится в положении «выключено». ● Травмирование регулировочным ключом, оставшимся на вращающейся части инструмента. Перед включением устройства уберите регулировочный ключ. ● Бегать во время работы с устройством запрещено — только ходить. Не перемещайтесь задом. Избегайте неестественного положения корпуса во время работы, следите за устойчивым положением и держите равновесие. ● Эксплуатация устройства с неисправным выключателем на ручке запрещена. ● Не допускайте перегрузки устройства. ● Режущие инструменты должны быть всегда заточены и содержаться в чистоте. Острые режущие инструменты легче контролировать, они не блокируются так быстро. ● Выключить двигатель, вынуть аккумуляторный блок и убедиться, что все движущиеся части полностью остановлены: Перед выполнением p. 128

Перед тем как оставить устройство без

Перед проверкой, очисткой или проведением технического обслуживания устройства. Перед устранением затора или очисткой отверстия для выброса травы. Перед сменой принадлежностей. После столкновения с посторонним предметом. Проверить устройство на наличие повреждений и устранить их перед120 Русский повторным запуском устройства. При необычной вибрации устройства. Проверить устройство на наличие повреждений и устранить их перед повторным запуском устройства. 몇 ОСТОРОЖНО ● Запрещено пользоваться устройством под воздействием лекарственных препаратов или наркотических веществ, ограничивающих скорость реакции. Работать с устройством разрешается только отдохнувшему и здоровому человеку. ● Во время проведения работ с устройством использовать соответствующие средства индивидуальной защиты. Средства индивидуальной защиты, такие как противопылевые респираторы, нескользкая обувь, каска или средства защиты органов слуха, снижают опасность травмирования. ● Используйте полную защиту для глаз и органов слуха. ● Защита органов слуха может ограничить вашу способность слышать предупреждающие сигналы, поэтому следите за возможными опасностями

самой рабочей зоне. ● При работе в местах, где есть опасность падения предметов, надевайте каску.ПРЕДУПРЕЖДЕНИЕ ● Во время работы с устройством следует надевать плотные брюки, одежду с длинными рукавами и обувь с нескользящей подошвой. Не работать с босыми ногами. Не надевать сандалии или короткие брюки. Избегать свободно сидящей одежды или

со шнурками и лентами.ОСТОРОЖНО ● Существует опасность травмирования при захватывании свободной одежды, волос и украшений подвижными частей устройства. Держите одежду и украшения подальше от подвижных частей машины. Завяжите длинные волосы назад. ● Используйте устройство и его принадлежности только в соответствии с этими инструкциями, учитывая условия труда и особенности работы, которую необходимо выполнить, во избежание опасных ситуаций.Русский 121 Безопасная эксплуатация ОПАСНОСТЬ ● Тяжелые травмы при вышвыривании предметов ножом или при попадании проволоки или проводов в режущий инструмент. Перед применением устройства необходимо тщательно обследовать рабочую зону на наличие камней, палок, металлических деталей, проволоки, костей или игрушек и удалить их. 몇 ПРЕДУПРЕЖДЕНИЕ ● Устройство не предназначено для использования детьми или лицами с ограниченными физическими, сенсорными или умственными способностями или лицами, не ознакомленными с этими инструкциями. ● Используйте устройство только при дневном или хорошем искусственном освещении. ● Эксплуатация устройства в сырой траве или во время дождя запрещена. ● Соблюдайте минимальное расстояние 15 м от людей и животных. Выключите устройство, если кто-нибудь входит в эту зону. ● Держите режущий инструмент ниже пояса. ● Запрещается использовать устройство с поврежденными или снятыми

приспособлениями. ● Запрещается использовать металлические режущие нити. ● Используйте устройство только на открытом воздухе. ● Держите руки и ноги подальше от рабочей режущей поверхности, особенно при включении двигателя. ● Опасность травмирования, режущие инструменты продолжают вращаться по инерции после отключения двигателя. ● Опасность травмирования. Нож на защитном кожухе для обрезания режущей нити очень острый, избегайте любого контакта, особенно при очистке. ● Убедитесь, что вентиляционные отверстия не забиты отложениями. ● Проверяйте устройство на отсутствие повреждений перед каждым использованием и после каждого удара. Поврежденные части, например выключатель, должны быть отремонтированы или заменены авторизованной сервисной службой. ● Убедитесь, что крышка приводной головки122 Русский установлена и закреплена правильно. ● Убедитесь, что все защитные приспособления, дефлектор и рукоятки закреплены надлежащим образом. ● Перед каждым использованием убедитесь, что обрезчик нити расположен и закреплен правильно. ● Для замены использовать только режущие нити от производителя. Не использовать режущий инструмент других производителей. ● Опасность травмирования. Не вносите никаких изменений в устройство. Примечание ● В некоторых регионах нормативные акты могут ограничивать использование этого устройства. Для получения дополнительной информации обратитесь в местный орган власти. Безопасное техническое обслуживание и уход 몇 ПРЕДУПРЕЖДЕНИЕ ● После выдвижения новой нити включайте устройство только после его установки в нормальное рабочее положение. ● Обеспечить безопасное состояние устройства путем проверки надежности затяжки болтов, гаек и винтов через регулярные промежутки времени. ● Проверяйте правильность функционирования всех подвижных частей, отсутствие заклинивания, поломки или повреждения деталей. Перед использованием отремонтируйте поврежденное устройство. ● Выключите двигатель, извлеките аккумулятор и убедитесь, что все подвижные детали полностью остановлены: Перед очисткой или обслуживанием устройства. Перед заменой комплектующих частей. 몇 ОСТОРОЖНО ● Используйте только те принадлежности и запасные детали, которые одобрены производителем. Использовать оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. ВНИМАНИЕ ● После каждого использования очищайте изделие мягкой сухой тканью.Русский 123 Примечание ● Сервисные работы и работы по техобслуживанию могут выполняться только соответствующими квалифицированными и специально обученными специалистами. Рекомендуем отправлять изделие в авторизированный сервисный центр для ремонта. ● Пользователь имеет право выполнять только настройки и ремонт, описанные в данной инструкции по эксплуатации. Обратитесь в ближайший авторизированный сервисный центр для выполнения прочих

● Поврежденные или неразборчивые предупреждающие знаки на устройстве должны заменяться в авторизованной сервисной

몇 ПРЕДУПРЕЖДЕНИЕ ● Выключите устройство, дайте ему остыть и извлеките аккумулятор перед его хранением или транспортировкой. 몇 ОСТОРОЖНО ● Опасность повреждения устройства. Во время транспортировки обеспечьте защиту устройства от движения или

ВНИМАНИЕ ● Перед транспортировкой и хранением устройства извлеките все посторонние предметы. ● Храните устройство в сухом, хорошо проветриваемом месте, недоступном для детей. Не допускайте попадания на устройство веществ, вызывающих коррозию, таких как садовые химикаты. ● Не храните устройство под открытым

Остаточные риски 몇 ПРЕДУПРЕЖДЕНИЕ ● Даже при соблюдении вышеописанных правил сохраняются неминуемые остаточные риски. Во время пользования устройством могут возникать следующие

Повреждения, вызываемые вибрацией. Для каждой работы использовать правильный инструмент, держаться за предусмотренные ручки, ограничить время работы и воздействие вибрации.124 Русский Шум может вызывать повреждение органов слуха. Использовать средства защиты органов слуха и ограничить

Травмы в результате отбрасывания предметов. Уменьшение рисков 몇 ОСТОРОЖНО ● Продолжительное использование устройства может привести к нарушению кровообращения в руках, вызванного вибрацией. Общепринятую продолжительность использования установить невозможно, поскольку она зависит от многих

Индивидуальная склонность к плохому кровообращению (

холодные пальцы, покалывание в пальцах). Низкая температура окружающей среды. Для защиты рук необходимо надевать теплые

кровообращения из-за сильной хватки. Непрерывная работа вреднее, чем работа с перерывами. При регулярном использовании устройства в течение длительного времени и при повторяющемся появлении симптомов (покалывание в пальцах, холодные пальцы) необходимо обратиться к

Использование по назначению

Использование не по назначению Опасность для жизни в результате порезов Использовать устройство только по назначению. Не использовать металлические ножи, такие как пильные диски или ножи для кустов. 몇 ПРЕДУПРЕЖДЕНИЕ Разлетающиеся предметы Опасность травмирования и повреждения Соблюдайте минимальное расстояние 15 м от людей, животных и объектов. Устройство предназначено для работ на открытом воздухе. Устройство может использоваться для скашивания растительности, растущей на стенах, заборах, деревьях или бордюрах. Устройство может использоваться для скашивания в местах, трудно доступных для газонокосилок, например, в канавах, на прогалинах и на весу. Запрещено выполнять переоборудование и вносить неразрешенные производителем

Не использовать устройство во влажных условиях или под дождем. Не косить влажную растительность. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Указания по ингредиентам (REACH) Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACHРусский 125 Принадлежности и запасные

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Комплект поставки Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство. Символы на устройстве Описание устройства В данной инструкции по эксплуатации приведено описание устройства с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку). Рисунки см. на страницах с рисунками Рисунок A 1 Выключатель устройства с переменным регулированием скорости 2 Задняя рукоятка 3 Кнопка разблокировки 4 Передняя рукоятка 5 Верхняя часть штанги 6 Муфта штанги 7 Нижняя часть штанги 8 Корпус двигателя 9 Переключатель для настройки рабочей ширины 10 Защитный кожух 11 Ножевое полотно 12 Скоба для защиты растений 13 Режущая нить 14 *Аккумуляторный блок 15 *Зарядное устройство 16 Крышка катушки 17 Механизм разблокировки крышки катушки 18 Режущий инструмент

b) триммерный нож 19 Петля 20 Кнопка для высвобождения нити 21 Заводская табличка 22 Ремень (2.445-242.0)

Аккумуляторный блок Устройство может работать с Аккумуляторные блоки 36 В Battery Power от Kärcher аккумуляторным

Установка защитного кожуха 몇 ПРЕДУПРЕЖДЕНИЕ Нож на защитном кожухе

Установите защитный кожух перед первым использованием устройства. 몇 ПРЕДУПРЕЖДЕНИЕ Открытая нить

Не использовать устройство без защитного

Рисунок B Защитный кожух должен быть обращен в сторону оператора.

1. Установить защитный кожух на держатель.

2. Привинтить защитный кожух к держателю.

Установка скобы для защиты растений

1. Установить скобу для защиты растений.

Рисунок C Установка штанги

1. Соединить верхнюю и нижнюю части штанги.

Рисунок D Установка передней рукоятки

1. Затянуть переднюю рукоятку на верхней части

штанги на нужном уровне. Рисунок E Соблюдать все предупреждения и указания по технике безопасности. Перед применением устройства внимательно прочитать все инструкции. Во время работы с устройством использовать подходящие средства защиты органов зрения и слуха. Не подвергать устройство воздействию дождя или высокой влажности. Не использовать пильные диски и металлические ножи. Опасность в результате отбрасывания предметов. Соблюдать расстояние. Травмирование рук острым режущим инструментом. Потянуть: быстродейстующий замок для ремня126 Русский Ввод в эксплуатацию Настройка длины нити

1. Настроить необходимую рабочую ширину с

помощью выключателя. Рисунок F

2. Нажать кнопку для высвобождения нити и

вытянуть нить до режущей кромки из катушки. При необходимости нажимать кнопку несколько

Рисунок G Установка аккумуляторного блока

1. Установить аккумуляторный блок в отсек на

устройстве и задвинуть до щелчка. Рисунок H

Установить систему защиты растений в рабочее положение

1. Перед началом процесса косьбы извлечь

систему защиты растений и снова привести ее в рабочее положение. Рисунок I Навешивание ремня

1. Надеть ремень на одно плечо.

2. Крючок ремня зацепить за петлю на штанге.

Техника выполнения работы 몇 ОСТОРОЖНО Препятствия в зоне скашивания Опасность травмирования и повреждения Перед началом работ проверьте рабочую зону на наличие предметов, которые могут быть отброшены, таких как проволока, камни, нити или

1. Нажать кнопку разблокировки.

2. Нажать выключатель устройства.

Выключатель устройства имеет также функцию регулятора числа оборотов. Чем глубже нажимать выключатель, тем быстрее вращается режущая нить. Поэтому сразу не

выключатель полностью. Устройство запускается.

3. Вести режущую головку параллельно грунту.

4. При скашивании полукруговыми движениями

вести устройство над растительностью.

5. Высокую траву скашивать в несколько этапов.

Увеличение длины нити во время работы Во время скашивания нить устройства изнашивается: разлохмачивается, обрывается и становится короче. Слишком короткая нить приводит к неудовлетворительному результату скашивания.

Длину нити можно увеличить во время работы.

1. Отпустить кнопку разблокировки и выключатель

устройства. Рисунок L

2. Нажать кнопку разблокировки и выключатель

устройства. Нить автоматически удлиняется и обрезается о лезвие на соответствующую длину. Рисунок M

Если нить не удлиняется автоматически, необходимо заменить катушку (см. главу Замена

Замена режущего инструмента В качестве режущего инструмента доступны катушка с нитью и триммерный нож.

1. Вынуть аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Снять неиспользуемый режущий инструмент и

вставить нужный режущий инструмент (см. главу Замена режущего инструмента). Удаление аккумуляторного блока

При длительных перерывах в работе извлечь аккумуляторный блок из устройства и предохранить его от несанкционированного использования.

1. Потянуть кнопку разблокировки аккумуляторного

блока в направлении аккумуляторного блока. Рисунок N

2. Нажать кнопку разблокировки аккумуляторного

блока, чтобы разблокировать аккумуляторный

3. Вынуть аккумуляторный блок из устройства.

1. Вынуть аккумуляторный блок из устройства (см.

главу Удаление аккумуляторного блока).

2. Очистить устройство (см. главу Очистка

устройства). Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

1. Вынуть аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. При перевозке устройства в транспортном

средстве зафиксировать его от скольжения и опрокидывания.

Перед хранением очистить устройство (см. главу Очистка устройства).

1. Отпустить муфту штанги и разъединить обе

части штанги. Рисунок O

2. Хранить обе части устройства в сухом и хорошо

проветриваемом месте. Хранить на расстоянии от вызывающих коррозию веществ, например садовых химикатов и соли для борьбы с обледенением. Не хранить устройство на открытом воздухе. Уход и техническое обслуживание 몇 ОСТОРОЖНО Неконтролируемый запуск

Перед началом любых работ на устройстве извлечь аккумуляторный блок из устройства.Русский 127 몇 ОСТОРОЖНО Опасность травмирования острым ножом Во время проведения работ с устройством надевайте защитные очки и перчатки. Очистка устройства

1. Удалить остатки скошенной растительности из

защитного кожуха и режущей головки.

2. При необходимости очистить части устройства

3. Регулярно очищать от грязи и посторонних

предметов отсек аккумулятора и электрические

Замена режущего инструмента Замена катушки

1. Нажать механизм разблокировки на крышке

катушки и снять крышку. Рисунок P

2. Снять и утилизировать катушку.

3. Пропустить конец нити новой катушки через

4. Вставить катушку в держатель.

5. Установить крышку катушки на держатель.

Проследить за тем, чтобы крышка зафиксировалась до щелчка. Рисунок R

6. Настроить длину нити (см. главу Ввод в

эксплуатацию). Замена триммерного ножа

1. Нажать механизм разблокировки триммерного

2. Вставить новый триммерный нож в держатель. С

помощью маркировки проследить за правильным положением. Рисунок S Помощь при неисправностях Зачастую неисправности имеют простые причины, поэтому с помощью следующего руководства их можно устранить самостоятельно. В случае сомнения или возникновения не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу. При увеличении срока службы емкость аккумуляторного блока будет снижаться даже при хорошем обслуживании, вследствие чего даже при полной зарядке полное время работы больше не будет обеспечиваться. Это не является дефектом.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Ошибка Причина Устранение Прибор не включается Аккумуляторный блок установлен неправильно. Вставьте аккумуляторный блок в крепление до фиксации. Аккумуляторный блок разряжен. Зарядите аккумуляторный блок. Аккумуляторный блок неисправен. Замените аккумуляторный блок.

останавливается во время работы Нить слишком длинная и приводит к перегрузке двигателя Установить защитный кожух. Нить укорачивается автоматически. Режущая головка заблокирована остатками растений Удалить остатки растений. Двигатель перегружен Косить только предусмотренную для устройства растительность, см. главу Использование по назначению. Перегрев двигателя Прервите работу и дайте двигателю

Перегрев аккумулятора Прервите работу и дайте аккумулятору остыть.128 Русский Технические характеристики Сохраняется право на внесение технических

Значение вибрации 몇 ПРЕДУПРЕЖДЕНИЕ Указанное значение вибрации получено при стандартных условиях испытания устройства и может использоваться для сравнения. Указанное значение вибрации можно использовать для предварительной оценки нагрузки. В зависимости от способа и режима эксплуатации устройства, уровень вибрации может отличаться от указанного общего значения. Устройства со значением вибрации рука-плечо > 2,5 м/с² (см. главу Технические характеристики в инструкции по эксплуатации) 몇 ОСТОРОЖНО ● При непрерывном использовании устройства в течение нескольких часов может появится чувство онемения. ● Для защиты рук необходимо надевать теплые перчатки. ● Периодически делать паузы в работе. Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствую

сновным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Аккумуляторный триммер для газонов Тип: LTR 36-33 Battery, 1.444.35x.0 Действующие директивы ЕС 2000/14/ЕС (+2005/88/ЕС) 2006/42/ЕС (+2009/127/ЕС) 2011/65/EС 2014/30/EС Примененные гармонизированные стандарты EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-91:2014 EN 50581:2012 EN 55014-1: 2017 EN 55014-2: 2015 Примененный метод оценки соответствия 2000/14/ЕС с изменениями 2005/88/ЕС: Приложение

Название и адрес задействованного уполномоченного органа по сертификации TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Уровень звуковой мощности дБ(A) Измерено:91,4 Гарантировано:95 Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.07.2018 Рабочие характеристики устройства Рабочее напряжение V 36 Рабочая ширина mm 280 -

Режущая нить, диаметр mm 2,0 Макс. частота вращения (± 10%) /min

Расчетные значения в соответствии с EN 50636- 2-91 Уровень звукового давления L

dB(A) 79,3 Погрешность K

dB(A) 3,0 Уровень звуковой мощности

Вибрация руки/кисти на передней рукоятке m/s

3,4 Вибрация руки/кисти на задней

3,3 Погрешность K dB(A) 1,5 Размеры и вес Длина х ширина х высота mm 1474 x 3 46 x 511 Масса (без аккумуляторного
