РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VLS 504A AC VESTFROST

RUS Инструкция по эксплуатации

CIII 使用说明

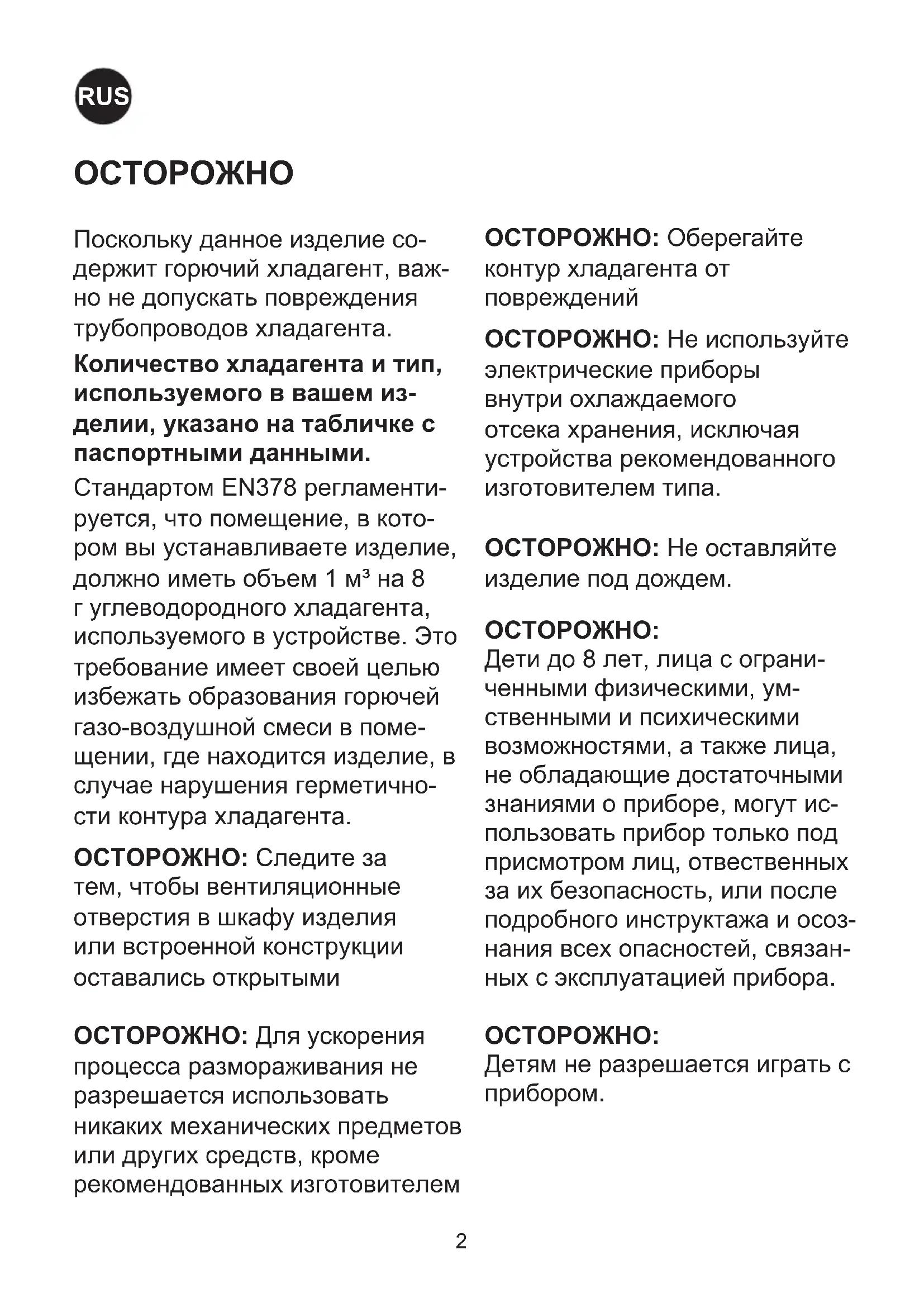

Поскольку данное изделие содержит горючий хладагент, важно не допускать повреждения трубопроводов хладагента.

Количество хладагента и тип, используемого в вашем из-делии, указано на табличке с паспортными данными.

Стандартом EN378 регламентируется, что помещение, в котором вы устанавливаете изделие, должно иметь объем 1 м³ на 8 г углеводородного хладагента, используемого в устройстве. Это требование имеет своей целью избежать образования горючей газо-воздушной смеси в помещении, где находится изделие, в случае нарушения герметичности контура хладагента.

ОСТОРОЖНО: Следите за тем, чтобы вентиляционные отверстия в шкафу изделия или встроенной конструкции оставались открытыми

ОСТОРОЖНО: Для ускорения процесса размораживания не разрешается использовать никаких механических предметов или других средств, кроме рекомендованных изготовителем

ОСТОРОЖНО: Оберегайте контур хладагента от повреждений

ОСТОРОЖНО: Не используйте электрические приборы внутри охлаждаемого отсека хранения, исключая устройства рекомендованного изготовителем типа.

ОСТОРОЖНО: Не оставляйте изделие под дождем.

ОСТОРОЖНО:

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, отвестенных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Детям не разрешается играть с прибором.

ОСТОРОЖНО:

Очистка и обслуживание при- бора не должны производиться детьми, это допустимо, только если они старше 8 лет и их кон- тролируют взрослые.

ОСТОРОЖНО: Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО: Не храните взрываопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом приборе.

ОСТОРОЖНО: Есть опасность опасность пожара или взрыва легковоспламеняющихся хладагента используется. Должен только быть отремонтированы специально обученным персоналом.

ОСТОРОЖНО:

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

ОСТОРОЖНО:

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

ОСТОРОЖНО:

В приборе используется воспламеняющийся изолирующий газ. За информацией о безопасной утилизации обращайтесь в местную службу утилизации. См. Раздел «Утилизация».

Содержание

ОСТОРОЖНО ......2

Ознакомьтесь со своим холодильником .5

ВАЖНО! 6

Размещение ярлыка Фридж-тэг ......7

Общие сведения ....8

Электрическое подключение .....9

Настройка и режимы работы .....10

Загрузка устройства ....11

Техническое обслуживание и мойка .....12

Слив конденсата ....13

Поиск и устранение неисправностей ....14

Гарантия, запасные части и сервис .....15

Утилизация ....16

PQS Код	Модель Технические характеристики PQSCсылка на спецификацию:	Независимый PQSprotокол типовых испытанийПротокол проверки продукта:
E003/109 VLS	204A AC E003/RF03.4 E003/RF03-VP.3
E003/110 VLS	304A AC E003/RF03.4 E003/RF03-VP.3
E003/111 VLS	354A AC E003/RF03.4 E003/RF03-VP.3
E003/112 VLS	404A AC E003/RF03.4 E003/RF03-VP.3
E003/113 VLS	504A AC E003/RF03.4 E003/RF03-VP.3

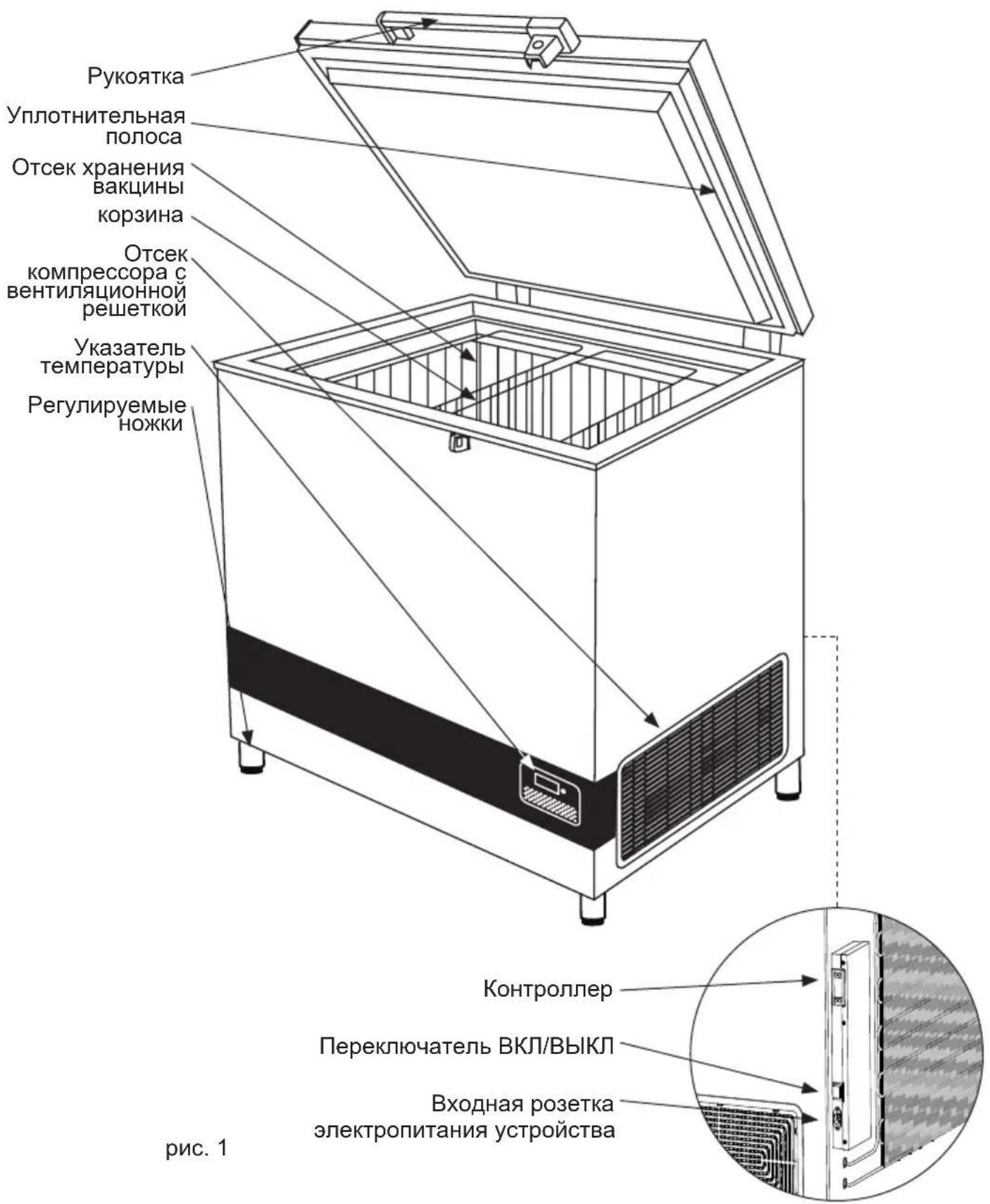

Ознакомьтесь со своим холодильником

Рукоятка Уплотнительная полоса Отсек хранения вакцины корзина Отсек компрессора с вентиляционной решеткой Указатель температуры Регулируемые ножки Контроллер Переключатель ВКЛ/ВЫКЛ Входная розетка электропитания устройства рис. 1

ОСТОРОЖНО!

ВАЖНО!

- Никогда не ставьте какие-либо предметы на крышку датчика.

ПРИМЕР. водный пакет

Размещение Fridge-tag

Активизированный термоиндикатор Fridge-tag необходимо немедленно разместить в предварительно определенном месте. Настоятельно рекомендуется размещать устройство в центре холодильника, чтобы обеспечить надлежащий температурный мониторинг.

Наружный датчик

За два часа до активации устройства поместите наружный датчик в предварительно выбранное место. Настоятельно рекомендуется разместить наружный датчик в центре холодильника, чтобы получить оптимальные показания температуры и избежать неправильных показаний при запуске устройства

Модель VLS A AC представляет собой холодильный шкаф с ледяной обшивкой для вакцины. Холодильник имеет одно отделение для хранения вакцины (от 2 до +8°C), В качестве дополнительного оборудования имеются корзинки.

Параметры питающей сети

VLS A AC снабжен специальным компрессором, способным работать при напряжении на 22% ниже номинального. См. табличку с техническими данными. При более сильных колебаниях напряжения рекомендуется пользоваться автоматическим стабилизатором напряжения.

Технические данные

См. табличку с техническими данными на задней стороне устройства.

Распаковка

1. Распакуйте устройство и проверьте его на наличие повреждений. При обнаружении каких-либо повреждений, сообщите об этом руководству.
2. Сравните данные таблички с напряжением и частотой вашей сети.
3. Извлеките из устройства внутренний упаковочный материал.

Регулируемые ножки

Выровняйте прибор, провернув регулируемые ножки вверх или вниз.

Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора.

Устройство должно быть установлено в хорошо проветриваемом помещении, в защищенном от прямых солнечных лучей месте и в отдалении от других источников тепла.

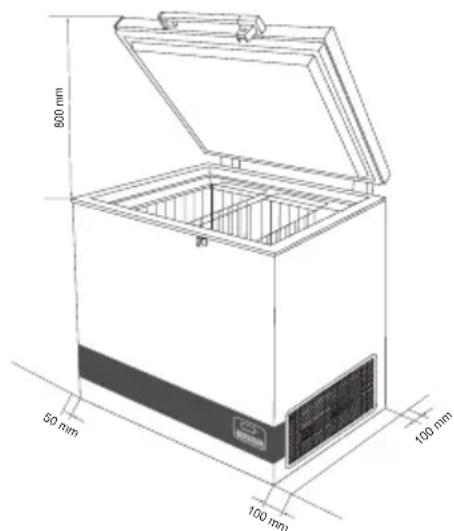

Проводя установку устройства, убедитесь в том, что пол ровный. Для дальнейших указаний см. рис. 7.

800 mm 50 mm 100 mm 100 mm

рис. 7

Между днищем изделия и полом должен быть зазор не менее 30 мм.

Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались не-засоренными.

ПРИМЕЧАНИЕ: Необходимо обеспечить свободный доступ к вентиляционной решетке.

Стабилизаторы напряжения

Настоятельно рекомендуется, чтобы все оборудование холодильной цепи, работающее от переменного тока, было установлено с подключением стабилизатора напряжения, чтобы защитить оборудование от колебаний напряжения.

Стабилизаторы следует выбирать и уста- навливать в соответствии с имеющимися параметрами входного напряжения.

Инструкции для пользователя:

Каждый холодильный агрегат должен быть подключен к отдельному стабилизатору.

Не рекомендуется обход стабилизатора, так как такая практика может привести к повреждению оборудования холодильной цепи и, в свою очередь, поставит по угрозу безопасность вакцин, следовательно, этого следует избегать.

Должно быть доступно и подключено правильное заземление.

Обратите внимание на необходимость немедленного восстановления рабочего состояния стабилизаторов. В случае необходимости оказания технической помощи, следует связаться с уполномоченным поставщиком услуг Vestfrost.

Стабилизатор напряжения также снабжен устройством для отключения выходного напряжения на рефрижератор с ледовой обшивкой в случае, если напряжение сети падает ниже или выше заданного диапазона входного напряжения. Выходное напряжение автоматически восстанавливается после установленной на заводе задержки от 3 до 6 минут (спецификации WHO/PQS E007/VS01.4), когда напряжение сети находится и остается в пределах рекомендуемого диапазона.

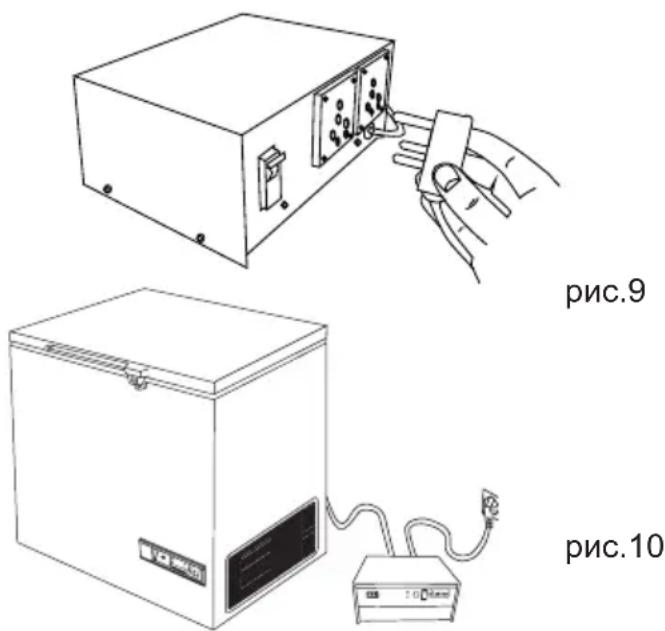

Подключите аппарат к стабилизатору напряжения и подключите стабилизатор напряжения к настенной розетке. (Рис. 9+ 10)

Электрическое подключение

Электрическое подключение всегда должно быть сделано в соответствии с местными правилами.

Прибор должен быть подключен к 220/240 V / 50Hz Гц переменного тока через правильно установленную заземленной розетке. Розетка должна быть слиты с 10-13А предохранителя.

Если прибор должен работать в неевропейской страной, проверить на табличке, соответствует ли напряжение питания и переменного тока типа с указанием вашего питания.

Информация о напряжение, ток или мощность приведены на табличке

Данные отношении напряжения и потребляемой мощности / тока приведены на табличке.

рис.9 рис.10

Настройка и режимы работы

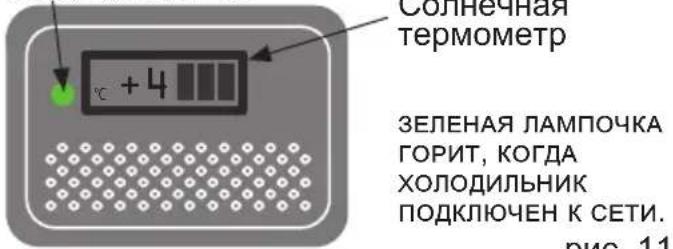

Зеленая лампа

Солнечная термометр ЗЕЛЕНАЯ ЛАМПОЧКА ГОРИТ, КОГДА ХОЛОДИЛЬНИК ПОДКЛЮЧЕН К СЕТИ. рис. 11

Порядок запуска

Подключите холодильник к сети.

Должна загореться зеленая лампочка, показывающая, что устройство работает.

Электронный термостат проводит самотестирование в течение 20 сек. до включения компрессоров.

Контроль температуры

Рекомендуется производить проверку внутренней температуры с помощью точного термометра два раза в день Внутренняя температура должна регулярно проверяться в соответствии со стандартами и спецификациями ВОЗ.

Охлаждение устройства

Перед загрузкой устройства вакциной необходимо заморозить охлаждающие элементы. Чтобы все охлаждающие элементы замерзли, необходимо сделать следующее.

1. Поместите термометр в верхнюю корзину.
2. Перед тем, как загрузить вакцину, оставьте холодильник включенным минимум на 48 часов.
3. Проверьте температуру в отсеке вакцины (она должна быть в пределах от 2° до 8°C).

Температуру в отделении для вакцины необходимо постоянно проверять при помощи термометра. Она должна находиться в пределах от 2 до 8°C. Из-за погрешности термостата необходимо постоянно проверять температуру во время охлаждения устройства.

Контроллер

Холодильник снабжен контроллером, регулирующим температуру в отделении для вакцин. На заводе-изготовителе регулятор настроен по умолчанию значение, что в большинстве окружающих сред будет удерживать температуру отделения для вакцин в требуемых пределах 2°-8°C.

Если в течение длительного периода времени охлаждающее устройство не используется, рекомендуется использовать переключатель ВКЛ / ВЫКЛ для выключения охлаждающего устройства Он отключает подачу питания от сети.

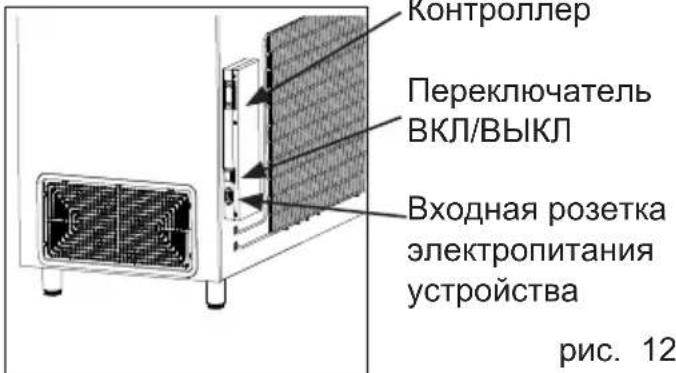

Контроллер Переключатель ВКЛ/ВЫКЛ Входная розетка электропитания устройства рис. 12

В случае, если охлаждающее устройство выключено, чтобы избежать проблем с запахами или плесенью убедитесь, что отсек для вакцин очищен и тщательно высушен после использования. Во избежание появления неприятных запахов настоятельно рекомендуется держать крышку слегка открытой.

Когда температура в отделении для вак- цин стабилизируется, то есть установits- ся в диапазоне от 2° до 8°C, и компрессор включается и выключается, можно загружать вакцину. Пробирки с вакциной должны быть размещены в корзинах.

Для обеспечения циркуляции воздуха и предотвращения слишком низкой температуре вакцины, прямой контакт к внутренним стенкам следует избегать. Вакцина нагрузки в корзинах не должна быть выше верхней части корзины.

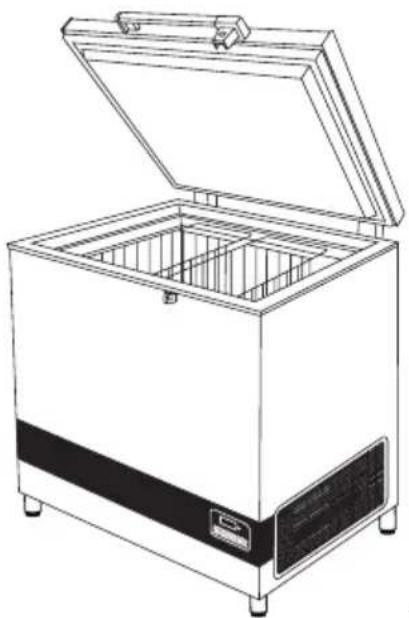

Отсек хранения вакцин

Ниже приведены рекомендации по хранению вакцин, изложенные Unicef

• Храните коробки с вакцинами, содержащие вакцины, расположенными аккуратно в рядах.
• Различные вакцины должны храниться отдельно, чтобы облегчить идентификацию.
• Располагайте коробки с вакцинами на расстоянии около 2 см для циркуляции воздуха.

- Храните чувствительные к замораживанию вакцины (АКДС-вакцины, вакцины против столбняка, инактивированные полиовирусные вакцины, пентавакцины и вакцины против гепатита В) подальше от дна ILR, чтобы избежать замерзания. Всегда храните вакцины в корзине, предусмотренной в ILR. Оральные полиовирусные вакцины, вакцины против краснухи, BCG-вакцины, JE-вакцины и вакцины против кори должны храниться в нижней части корзины ILR.

- Вакцины должны храниться в соответствии с их чувствительностью к теплу и холоду.

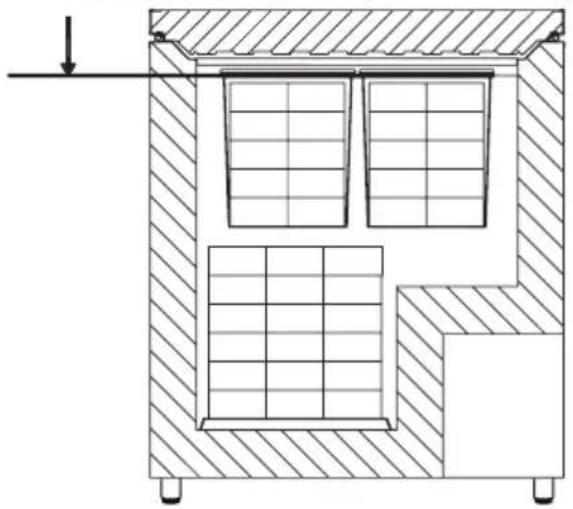

Не загружайте вакцины выше верхней части корзины.

Техническое обслуживание и мойка

Ежедневное техническое обслуживание:

Каждое утро и каждый вечер следует проверять температуру в отсеке хранения вакцины. Следует иметь в виду, что вакцина внутри ларя не должна замерзать. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Еженедельное обслуживание:

Во время нормального использования, вода может накапливаться в нижней части прибора, удалить тряпкой или через дренажные отверстия.

Протрите капель воды на внутренней стене в то же время.

При определенных условиях окружающей среды, иней могут образовываться на внутренней стенке. Удалить иней без использования инструментов с острыми краями.

Убедитесь, что прокладка крышки уплотнения плотно прилегает к верхней рамке, когда крышка закрыта. Плотной крышкой уплотнение уменьшает накопление воды и образование изморози значительно.

Ежемесячное техническое обслуживание:

Ежемесячно очищайте решетку с правой стороны морозильного ларя.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения.

Мойка

Перед мойкой отключите электропитание.

Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления.

Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя.

В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов.

Слив конденсата

Из-за влажности воздуха в сочетании с холодными поверхностями внутри отсека для вакцин следует ожидать, что на боковых стенках внутренней обшивки будет образовываться конденсат. Конденсат будет стекать на дно, откуда его необходимо регулярно сливать. Если нижняя часть отсека для вакцин покрывается конденсированной водой, следует ее слить и вытереть дно насухо.

Конденсация увеличивается, если:

- Оборудование открывается

слишком часто.

• Крышка закрывается неплотно.
• Прокладка крышки прохудилась.
• Очень высокий уровень

влажности.

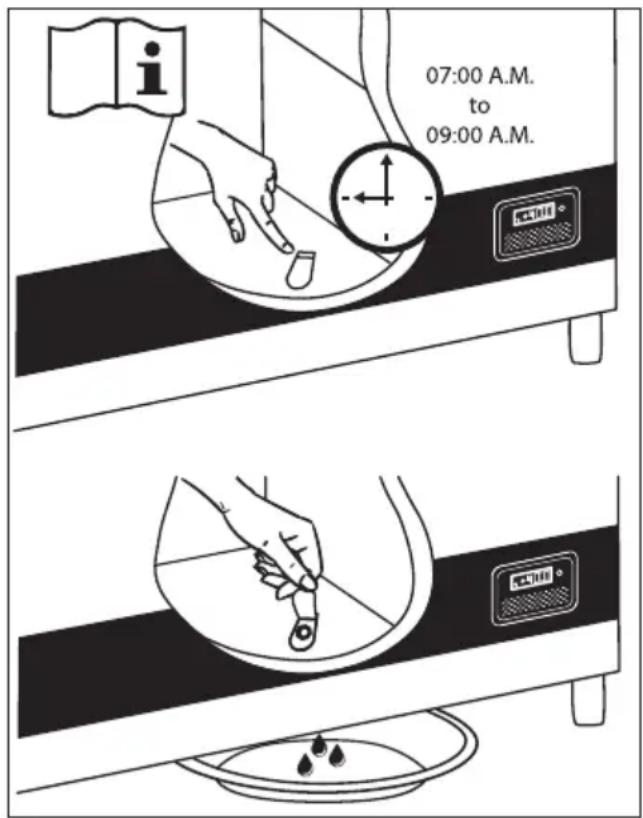

Слив конденсата должен производиться утром с 7.00 до 9.00, незадолго до того, как солнечное излучение снова станет достаточно мощным, чтобы запустить компрессор и систему охлаждения.

Действуйте следующим образом: ВАЖНО!

Перед сливом конденсата вакцины следует перенести в другую рабочую ILR или холодную камеру с замороженными емкостями со льдом.

1. Отключите питание, нажав кнопку ON/OFF. Важно! Отключите питание ТОЛЬКО отсека для вакцин.
2. Откройте дренажную пробку, расположенную внутри отсека для вакцины.

3. Поместите поддон под водоотвод конденсата.

4. Когда весь конденсат и капли воды на обшивке полностью стекут, очистите внутреннюю часть камеры, а также крышку, прокладку крышки и внешнюю часть камеры, используя раствор воды с мягким, детергентом без запаха. Вытрите насухо отсек для вакцин мягкой тканью и убедитесь, что после чистки не осталось влаги.

5. Вставьте на место дренажную пробку внутри камеры и проверьте исправное состояние прокладки крышки.
6. Подключите питание, нажав кнопку ON/OFF.
7. Когда аппарат восстановит безопасные температуры в пределах 2-8 °C, требуемые для хранения вакцин, разместите вакцины в аккуратно в несколько рядов, выдерживая расстояние между рядами.

Поиск и устранение неисправностей

Неисправность Возможная причина Способ устранения
Компрессор неработает, и ледянныекассеты не холодные	Не проявляйте нетерпения, скореевсего компрессор запустится втечение ближайших минут.	В противном случае выполните следующие проверки:- Убедитесь в том, что питаниеподключено и провод, идущий отсолнечной панели к изделию, неповрежден.- Проверьте плавкий предохранитель и замените его при необходимости.- Если указанные выше действияне дали результата, вызовите технического специалиста.
Компрессор работает,и температура слишком высока	Засорена вентиляционнаярешетка.Крышка не закрыта надлежащимобразом.Вентилятор внутри изделия заклинило или он вышел из строя.Вентилятор в отсеке компрессоразаклинило или он вышел из строя.Температура помещения, в котором установлено изделие, слишкомвысока.	Обеспечьте нормальную циркуляцию воздуха.Закройте крышку надлежащимобразом.Проверьте работу вентилятора.Если вентилятор не работает, егонеобходимо заменить. См. раздел: СервисПроверьте работу вентилятора.Если вентилятор не работает, егонеобходимо заменить. См. раздел: СервисЗащитите изделие от падения нанего прямых солнечных лучей иулучшите вентиляцию в помещении.
Температура не отображается	Солнечный термометр не работает.Существует не достаточно светадля солнечных датчиков.	Замените солнечный термометр.Включите свет.

Гарантия, запасные части и сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннулированию гарантии и ликвидации ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно.

Запасные части

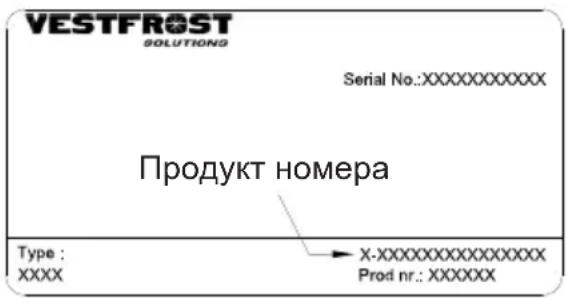

При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Продукт номера Type : XXXX → X-XXXXXXXXXXXXXX Prod nr.: XXXXXX

рис. 17

Утилизация
