MANUAL DE USUARIO VLS 504A AC VESTFROST

ES Instrucciones para el uso

Puesto que el aparato contiene un refrigerante inflamable, es esencial asegurarse de que no esté dañada la tubería de refrigeración.

La cantidad y el tipo de refrigerante usado en su aparato se indica en la placa de datos.

La Norma EN378 establece que el local en el que Ud. instale su aparato deberá tener un volumen de 1m³ por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/gas inflamable en el local donde esté situado el aparato, en caso de un escape en el circuito del refrigerante.

ADVERTENCIA:

Mantenga las aberturas de ventilación de la caja del aparato o de la estructura integrada libres de obstrucciones

ADVERTENCIA:

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante

ADVERTENCIA:

No dañe el sistema del refrigerante

ADVERTENCIA:

No utilice aparatos eléctricos dentro del compartimento de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante

ADVERTENCIA:

No se debe exponer el aparato a la lluvia

ADVERTENCIA:

Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.

ADVERTENCIA:

No dejar que los niños jueguen con el aparato.

ADVERTENCIA:

La limpieza y el mantenimiento rutinario no deben encomendar-se a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.

ADVERTENCIA:

Mantenga siempre las llaves en lugar separado y fuera del alcance de los niños.

ADVERTENCIA:

No guarde sustancias explosivas, tales como latas de aerosol con un propelente inflamable en este electrodoméstico

Peligro de incendio o explosión si refrigerante inflamable usado. Solo Debe ser reparado por personal capacitado.

ADVERTENCIA:

al colocar el aparato, asegúrese de que el cable de energía no esté atascado o dañado.

ADVERTENCIA:

no ubique las tomas de corriente portátiles o suministros de energía portátiles en la parte trasera del aparato.

ADVERTENCIA:

El aparato utiliza gas soplado de aislamiento inflamable. Para obtener información sobre la eliminación segura, póngase en contacto con su servicio de eliminación local. Ver sección sobre eliminación.

Indice

Advertencia 2

Conozca su refrigerador ....5

MUY IMPORTANTE! 6

Colocación del Fridge-Tag .....7

Información general 8

Estabilizador de voltaje 9

Conexión eléctrica 9

Operación y funcionamiento .....10

Carga del aparato ....11

Mantenimiento y limpieza ....12

Drenaje del agua de condensación .....13

Corrección de fallos ....14

Garantía, repuestos y servicio .....15

Eliminación de electrodomésticos .....16

Codigo PQS	Modelo Especi	ificaciones derendimiento de PQSReferencia de especificación:	Protocolo independiente de prueba de PQSProtocolo de verificación de producto:
E003/109 VLS	204A AC E003/	RF03.4 E003/RF03-VP.3
E003/110 VLS	304A AC E003/	RF03.4 E003/RF03-VP.3
E003/111 VLS	354A AC E003/	RF03.4 E003/RF03-VP.3
E003/112 VLS	404A AC E003/	RF03.4 E003/RF03-VP.3
E003/113 VLS	504A AC E003/	RF03.4 E003/RF03-VP.3

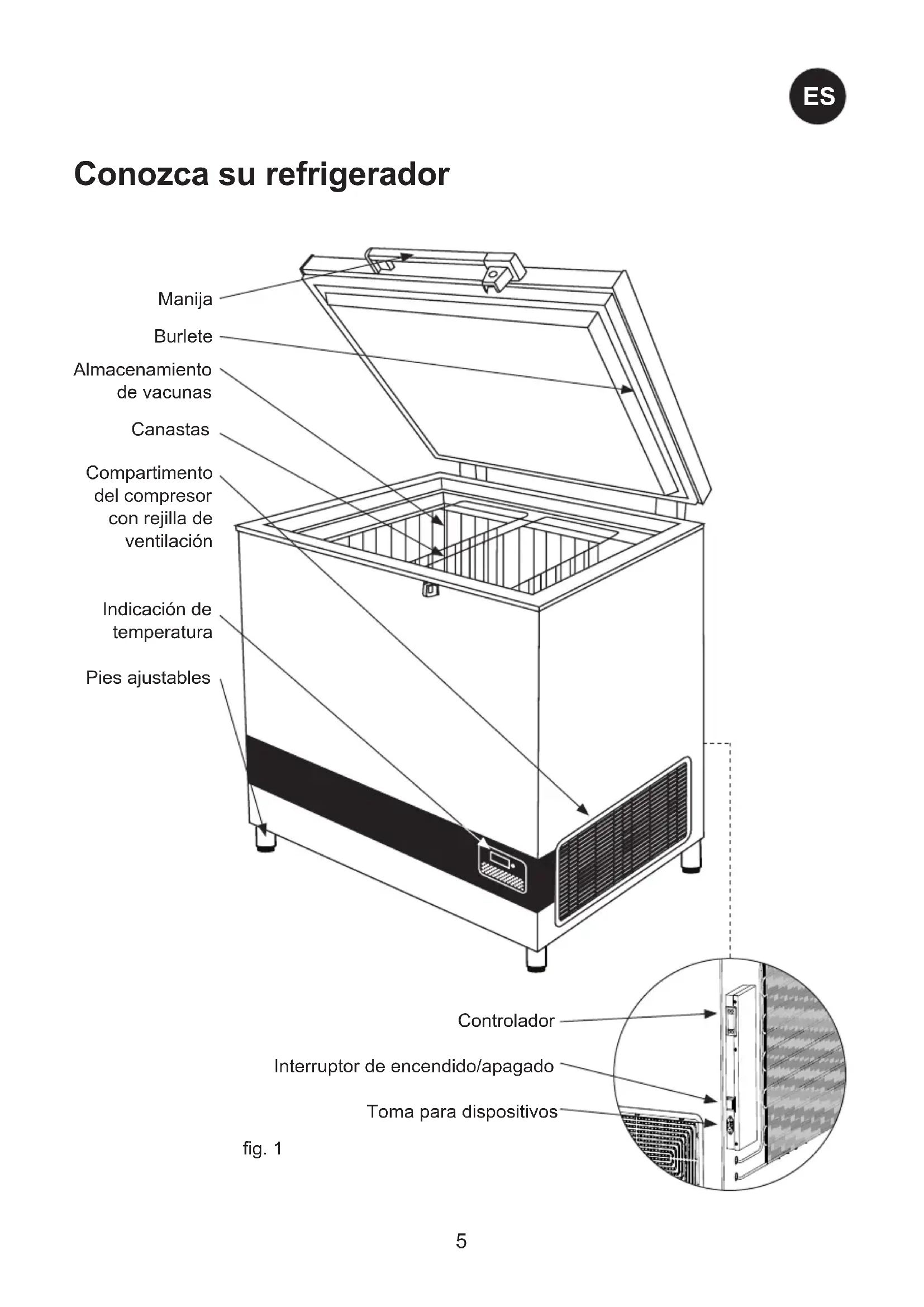

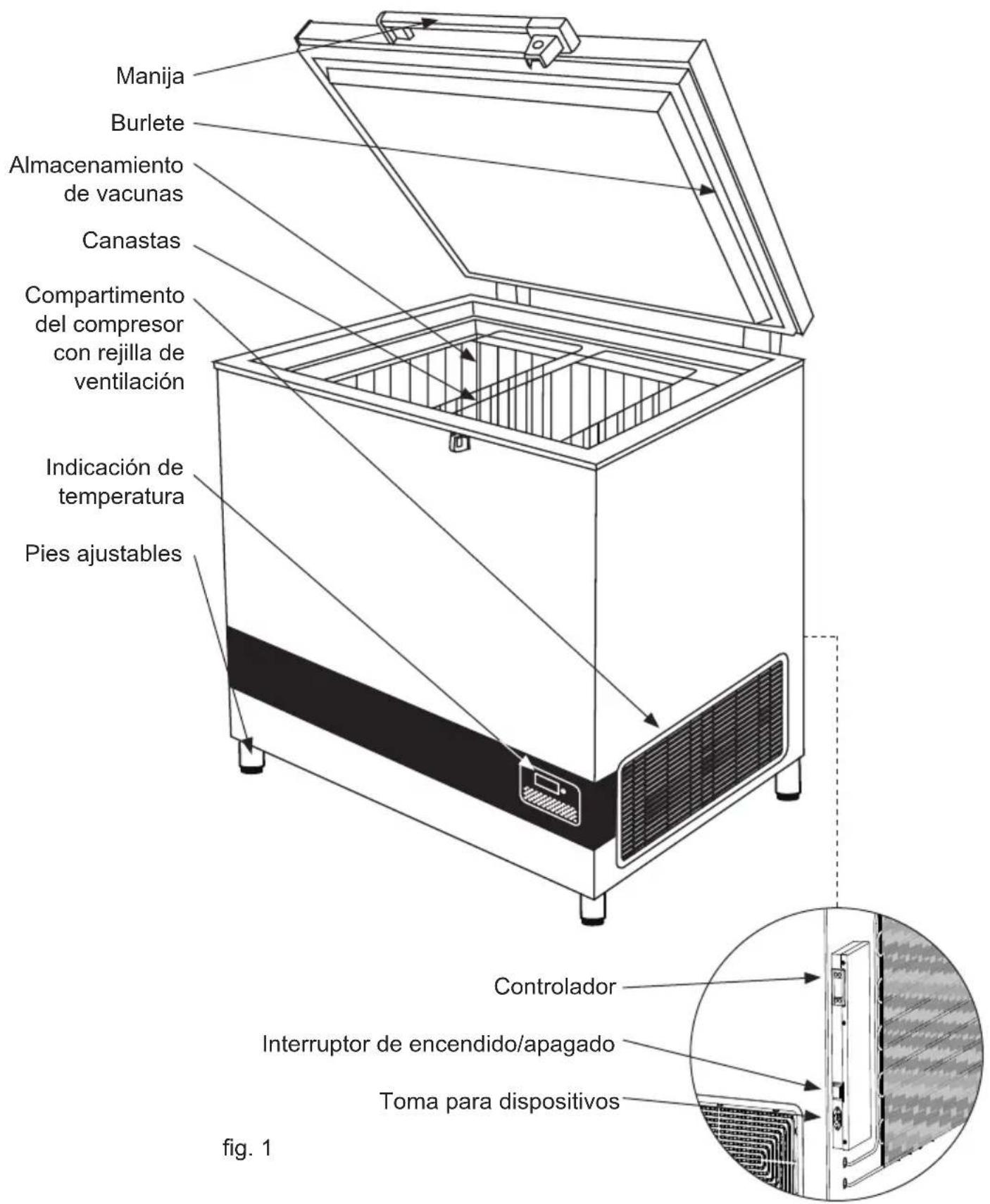

Conozca su refrigerador

Manija Burlete Almacenamiento de vacunas Canastas Compartimento del compresor con rejilla de ventilación Indicación de temperatura Pies ajustables Controlador Interruptor de encendido/apagado Toma para dispositivos fig. 1

ADVERTENCIA!

MUY IMPORTANTE!

- Asegúrese de NUNCA colocar ningún material contra la cubierta del sensor.

Ej. Paquetes de agua

Colocación del Fridge-Tag

El Fridge-tag activado se debe colocar inmediatamente en su ubicación predeterminada. Se recomienda y es importante colocar el dispositivo en el centro del frigorífico para una observación de temperatura óptima

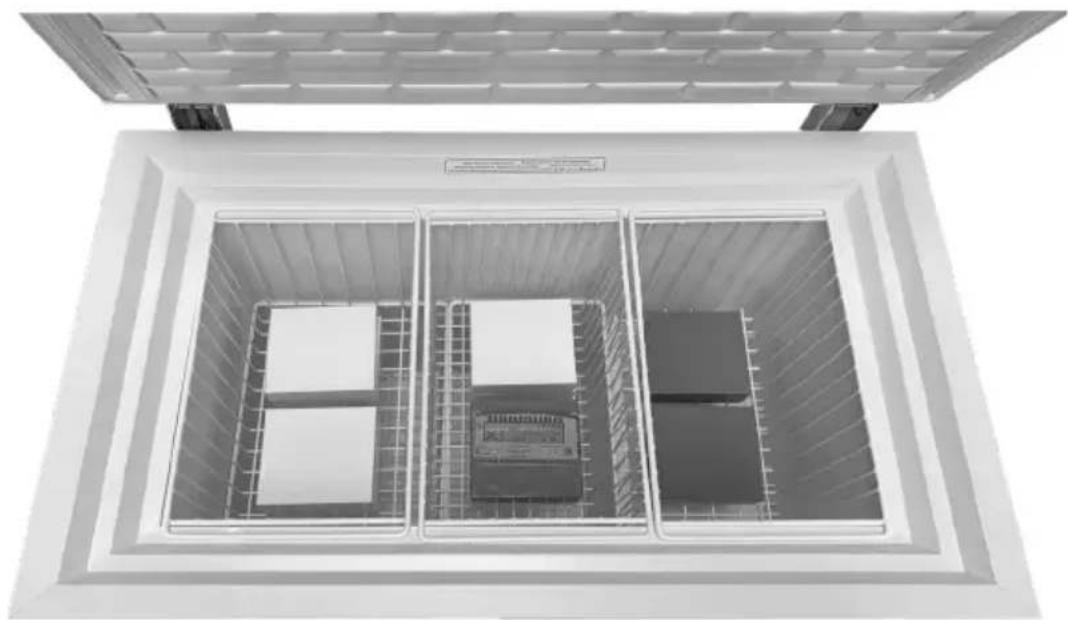

Sensor externo

Dos horas antes de activar el dispositivo, el sensor externo debe estar colocado en su ubicación predeterminada. Se recomienda y es importante colocar el sensor externo en el centro del frigorífico para una observación de temperatura óptima y para evitar cualquier medición incorrecta al poner en marcha el dispositivo

El modelo VLS A AC es un refrigerador con revestimiento de hielo para vacunas. Tiene un compartimiento para almacenamiento de vacunas (+2° a +8°C) equipados con cestas como accesorio.

Fuente de alimentación eléctrica

El VLS A AC viene equipado con un compresor de servicio pesado que puede funcionar con voltajes hasta un 22% menores que el voltaje nominal. Consulte la placa de especificaciones técnicas. Si las variaciones de voltaje exceden estos márgenes, se recomienda el uso de un estabilizador automático de voltaje.

Datos técnicos

Consulte la placa de especificaciones técnicas colocada en la parte posterior del aparato.

Desembalaje

1. Retire el embalaje del aparato, y verifique que no tenga daños. Si observa algún daño, infórmelo a su supervisor.
2. Verifique que el voltaje y la frecuencia de la alimentación eléctrica coincidan con lo especificado.
3. Abra el aparato y retire todo el material de embalaje.

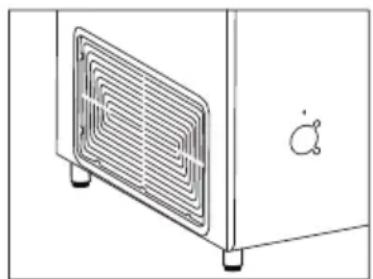

Pies ajustables

Nivele el aparato atornillando los pies ajustables hacia arriba o hacia abajo.

Si el aparato se va a colocar sobre una superficie blanda, como por ejemplo suelo de madera o una alfombra, lo mejor es volver a comprobar si el aparato sigue nivelado después de un período de tiempo, ya que la superficie subyacente puede darse, bajo el peso del aparato.

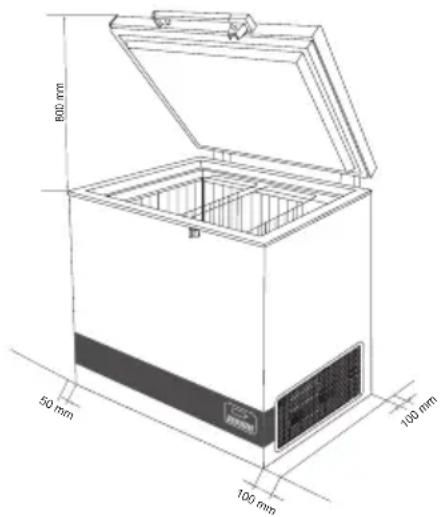

Se debe colocar el aparato en una habitación bien ventilada, no debe recibir luz solar directa y debe quedar lejos de otras fuentes de calor.

Al instalar el electrodoméstico asegúrese de que el piso esté nivelado. Consulte la figura 6 para obtener instrucciones adicionales.

800 mm 50 mm 100 mm 100 mm

fig. 7

Debe haber una separación libre mínima de 30 mm entre la base del aparato y el suelo. Deben mantenerse libres de obstáculos las aberturas de ventilación del aparato o de las estructuras integradas.

AVISO: No debe obstaculizarse el acceso a la rejilla de ventilación. (figura 8).

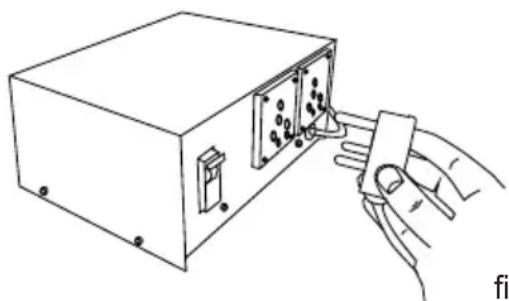

Estabilizador de voltaje

Es altamente recomendado que todos los equipos de cadena de frio, que funcionan con corriente alterna, se instalen con un estabilizador de voltaje, para proteger el equipo contra las fluctuaciones de voltaje.

Los estabilizadores deben ser seleccionados e instalados según el voltaje de entrada disponible.

Introducciones para el usuario:

Cada unidad de refrigeración debe estar conectada a un estabilizador individual.

No se recomienda la derivación del estabilizador, ya que tal practica puede provocar daños del CCE y, a su vez, la seguridad de las vacunas y por tanto debe ser evitado. La conexión a tierra correcta debe estar disponible y conectada.

Enfatizan en reparar los estabilizadores inmediatamente. Identifique al proveedor de servicio autoriza de Vestfrost, en caso de que se necesite asistencia técnica.

El estabilizador de voltaje también se proporciona el arreglo para cortar su voltaje de salida para el ILR, en caso de que el voltaje de la red eléctrica pasa por encima o por debajo, según el gama de voltaje de entrada diseñado. La salida se restablece automáticamente después de la demora de ajuste de fábrica, de 3 a 6 minutos (WHO/PQS E007/ vs 01.4 especificaciones) cuando el voltaje de la red eléctrica está dentro de la gama recomendada y permanece dentro.

Conexión eléctrica

Este aparato cumple con las directivas UE relevantes, incluso Directiva de Bajo Voltaje 2014/35/EU y Directiva de Compatibilidad Electromagnética 2014/30/EU.

La toma de corriente deberá ser libremente accesible (preferentemente emplazada por encima del armario).

Conectar la unidad a una red eléctrica de corriente alterna de 220/240 V / 50Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra.

La toma de corriente debe estar protegida con un fusible de 10–13 amperios.

En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional.

La información sobre voltaje / corriente o la energía, se dan en la placa de características.

Si se ha dañado el cable de alimentación eléctrica, éste deberá ser reemplazado por el fabricante, su técnico de servicio o personal de una formación equivalente, para evitar peligros

La placa de características, situada en el inte rior del aparato, contiene algunos datos técnicos, además del número de tipo y serie. del número de tipo y serie.

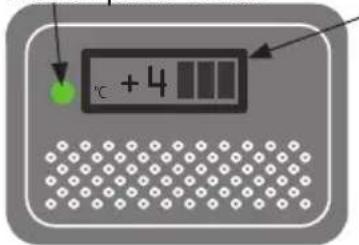

Operación y funcionamiento

La lámpara verde

℃ + 4

Solar termómetro

La luz indicadora verde está encendida cuando el aparato está conectado a la fuente de energía eléctrica.

fig. 11

Procedimiento de funcionamiento inicial

Conecte los conductores principales a la fuente de alimentación. Es necesario que encienda la luz indicadora verde luz para indicar que el aparato está funcionando. El termostato electrónico realiza una prueba automática, 20 segundos antes del arranque del compresor.

Control de temperatura

Se recomienda verificar dos veces al día, con un termómetro de precisión, la temperatura interior. Es necesario verificar periódicamente la temperatura interior de acuerdo con las normativas y especificaciones de WHO.

Enfriamiento del aparato

Es necesario del revestimiento de hielo estén congelados antes de cargar el aparato con las vacunas. Para verificar que los cuatro lados del revestimiento de hielo estén congelados haga lo siguiente:

1. Coloque un termómetro en la canasta superior.
2. Deje que el refrigerador funcione durante al menos 48 horas antes de cargar la vacuna.
3. Verifique la temperatura en el compartimiento de la vacuna (debe estar entre los límites de +2° y +8 °C).

Siempre se debe observar en el termómetro la temperatura en el compartimiento de vacunas, y ésta debe encontrarse dentro de los límites de +2° a +8 °C. Debido a la tolerancia mecánica de los termostatos siempre se debe controlar la temperatura durante el enfriamiento.

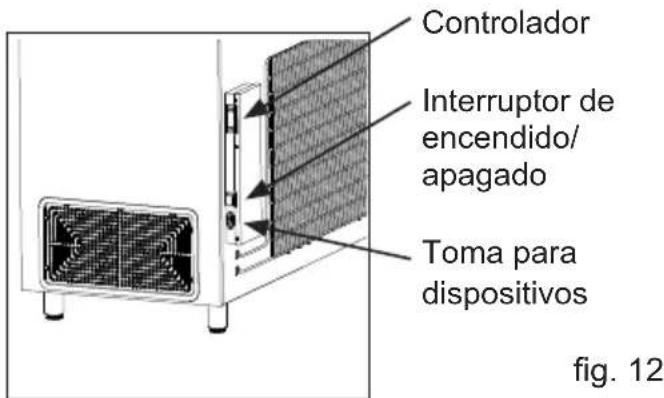

Controlador

El aparato tiene un controlador que permite controlar la temperatura en el compartimiento de vacunas. El controlador está ajustado en la fábrica a un punto de consigna predeterminado, lo que en la mayoría de los entornos ambientales mantendrá el compartimiento de vacuna dentro de los umbrales deseados de 2°-8°C.

Si el refrigerador no se utiliza durante un tiempo prolongado se aconseja usar el

interruptor de encendido/apagado para apagarlo.

Con ello se desconecta la alimentación principal.

Controlador Interruptor de encendido/ apagado Toma para dispositivos fig. 12

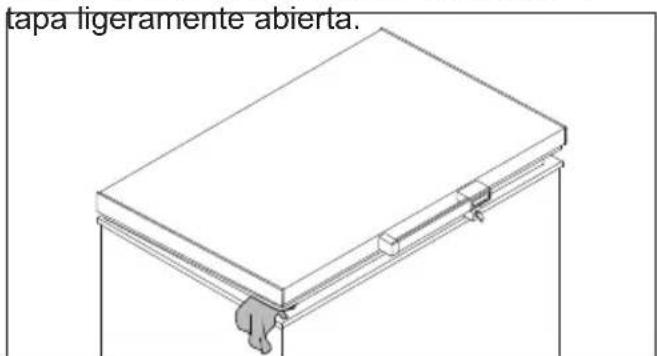

Si se apaga el refrigerador con el interruptor, es necesario asegurarse de que el compartimento de vacunas se limpio y se seque a conciencia para evitar problemas de moho u olores. Para prevenir que el aparato tome olores es muy recomendable mantener la

tapa ligeramente abierta.

fig. 13

Carga del aparato

Carga de vacunas

Cuando la temperatura en el compartimiento de vacunas se haya estabilizado, es decir, la temperatura se encuentre entre +2° y +8 °C y el compresor se apague y se encienda, se podrán cargar las vacunas. Se recomienda colocar las vacunas ordenadamente en las canastas.

Para garantizar la circulación de aire y evitar demasiado baja temperatura de la vacuna, el contacto directo con las paredes interiores debe ser evitado.

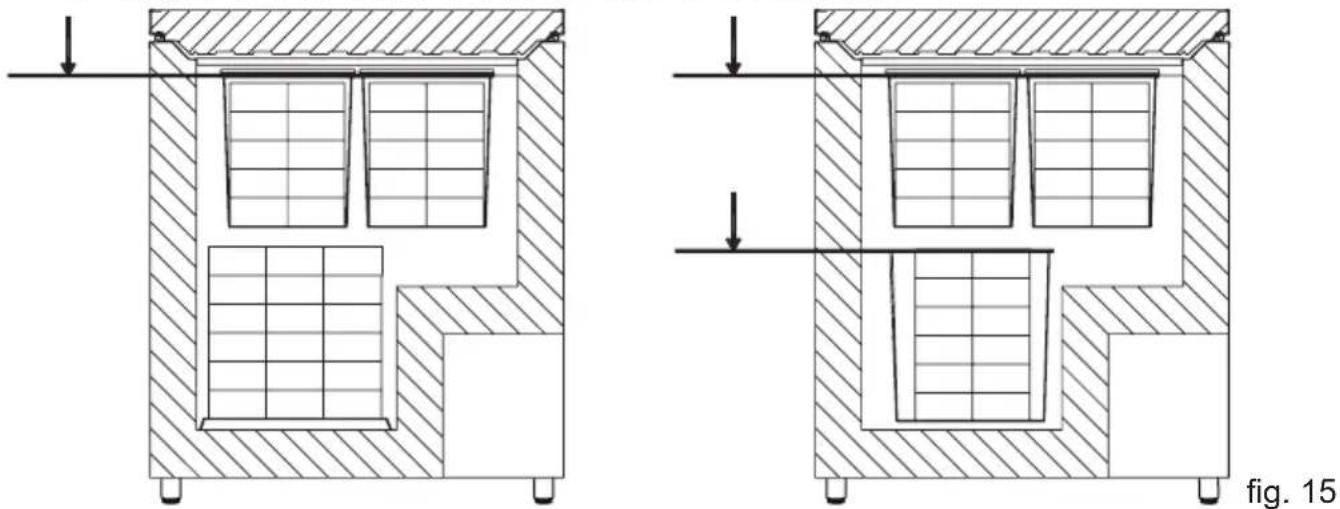

La vacuna no debe ser cargada por encima de la parte superior de las cestas.

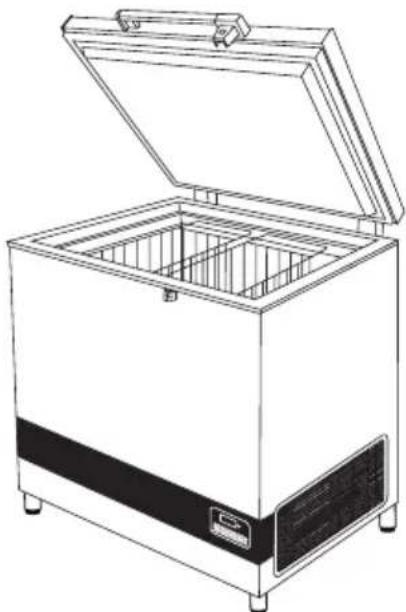

Depósito de vacunas

Los puntos que figuran a continuación son consejos para el almacenamiento de vacunas elaborados por Unicef

• Mantenga las cajas que contienen las vacunas en filas ordenadas.
• Las vacunas diferentes deben mantenerse separadas para facilitar su identificación.
• Debe dejarse un espacio de unos 2 cm entre las cajas de vacunas para que circule el aire.

• Las vacunas sensibles a la congelación (DPT, TT, IPV, Penta y Hep. B) deben mantenerse lejos del fondo del ILR para evitar que se congelen. Mantenga siempre las vacunas en la cesta que se incluye con el ILR. Las vacunas OPV, RVV BCG, JE y de la rubeola se deben almacenar en el fondo de la cesta del ILR.
• Las vacunas deben almacenarse en función de su sensibilidad al calor y al frío.

No cargue la vacuna sobre la parte superior de las cestas.

Mantenimiento y limpieza

Mantenimiento diario:

La temperatura en el compartimento de vacunas siempre debe controlarse en el termómetro cada mañana y cada noche.

Por favor, recuerde que la vacuna dentro del aparato no debe congelarse.

Mantenimiento semanal:

Durante el uso normal, el agua puede acumularse en la parte inferior del aparato, retirar con un paño o a través del orificio de drenaje

Limpie las gotitas de agua en la pared interior, al mismo tiempo.

Bajo ciertas condiciones ambientales, puede formar escarcha en la pared interior.

Retire la escarcha sin utilizar herramientas afiladas.

Inspecciona si la junta de la tapa se cierre hermético a la parte superior del marco, cuando la tapa está cerrada. Una tapa de cierre hermético reduce la acumulación de agua y la formación de escarcha significativamente.

Mantenimiento mensual:

Limpie la rejilla en el lado derecho del refrigerador una vez al mes.

Mantenimiento anual:

Deben controlarse y limpiarse las conexiones y componentes eléctricos una vez al año, o con mayor frecuencia si es necesario.

Limpieza

Desconecte la alimentación eléctrica antes de proceder a limpiar.

El mejor modo de limpiar el aparato es usando agua caliente, con una pequeña cantidad de detergente sin perfume. Nunca use agentes de limpieza abrasivos. Utilice un paño blando. Enjuague con agua limpia, y séquelo completamente. Es importante evitar que el agua penetre en el panel de mandos.

Es necesario limpiar regularmente el burlete alrededor de la tapa para prevenir la decoloración, y para prolongar la vida útil de servicio. Use agua limpia. Después de limpiar el burlete, verifique que éste continúe proporcionando un sello hermético.

Si no se va a usar el aparato durante un tiempo, desenchúfelo, desconecte la alimentación eléctrica, vacíe el aparato, limpie el interior, y deje la tapa abierta para permitir la circulación de aire e impedir que se formen malos olores.

Drenaje del agua de condensación

Debido a la humedad del aire combinada con las superficies frías dentro del compartimiento de vacunas, es de esperar que la condensación se forme en los lados del forro interior. La condensación se recogerá en el fondo, desde donde regularmente se necesita drenar. Si la parte inferior del compartimiento de vacunas esta cubierto con agua de condensación, debe iniciarse el drenaje y secado.

La condensación aumenta si:

• El equipo se abre con demasiada frecuencia
• La tapa no se cierra correctamente
• La junta de la tapa está defectuosa
• El alto nivel de humedad

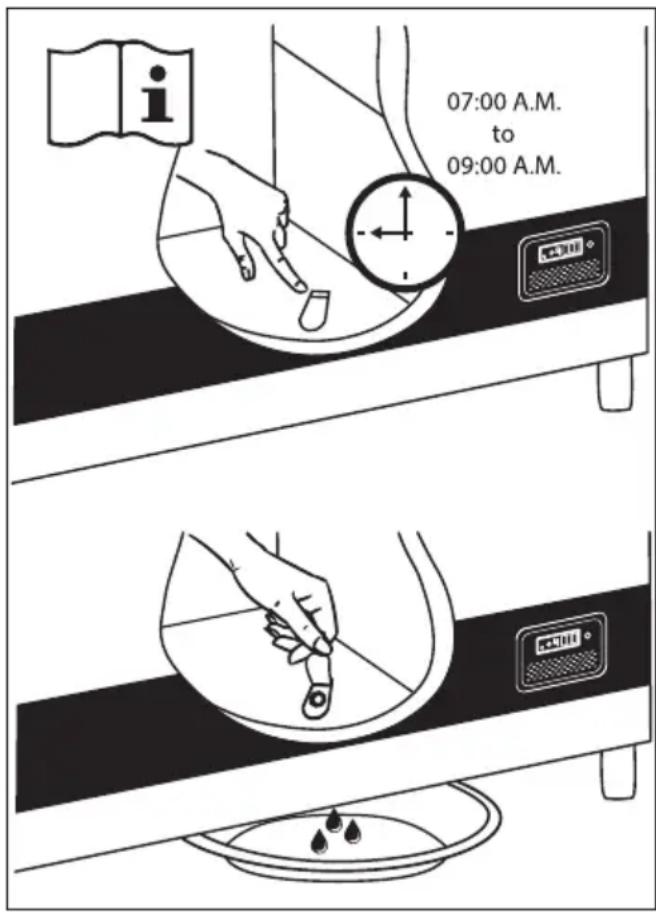

El drenaje de agua debe realizarse en la mañana entre las 7am hasta las 9am, justo antes de que la radiación solar vuelva a ser lo suficiente potente como para arrancar el compresor y el sistema de refrigeración.

Proceda de la siguiente manera:

IMPORTANTE!

Antes del drenaje de agua de condensación, las vacunas deben ser trasladadas a otro ILR o a una caja fría acondicionada con paquetes de agua.

1. Desconecte la fuente de energía, apagando el botón de encendido/apagado o desconecte el enchufe de la toma de corriente.. I
2. Abra la tapone de drenaje. Se encuentra en el interior del compartimiento
3. Coloque una bandeja debajo del desagüe de agua.
4. Cuando se haya quitado cuidadosamente toda el agua y gotas en el forro, limpie el gabinete interior, así como la tapa,

la junta de la tapa y fuera del aparato usando agua con un detergente sueva y sin perfume. Seque el congelador con un paño sueva y asegúrese de que no quede humedad después de la limpieza.

1. Vuelva a insertar las tapone de drenaje, y verifique que la empaquetadura de la tapa no esté defectuosa.

2. Vuelva a conectar la fuente de energía con el botón de encendido/apagado.

3. Cuando el aparato haya recuperado las temperaturas seguras requeridas para el almacenamiento de las vacunas 2°-8 °C, coloque las vacunas en hileras ordenadas con espacio.

Corrección de fallos

Fallo Causa posible Solución
El compresor no está en funcionamiento, y los paquetes de hielo no están fríos	Espere, lo más probable es que el compresor vuelva a funcionar a los pocos minutos.	Si esto no sucediera, compruebe lo siguiente:- Compruebe que esté conectada la alimentación eléctrica, y que el cable que va del panel solar al aparato esté intacto.- Controle el fusible, y cámbielo si es necesario.- Si todo lo arriba indicado está bien, llame a su supervisor técnico.
El compresor está en funcionamiento, y la temperatura es demasiado alta	La rejilla de ventilación está bloqueada.La tapa no está cerrada debidamente.El ventilador dentro del aparato está bloqueado o defectuoso.El ventilador dentro del compresor está bloqueado o defectuoso.La temperatura del local donde se ha instalado el aparato es demasiado alta.	Verifique que no haya obstrucciones para la circulación del aire.Verifique que la tapa esté debida-mente cerrada.Controle que el ventilador esté en funci-cionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioControle que el ventilador esté en funci-cionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioProteja el aparato de la luz solar directa, y asegúrese de que el local esté más ventilado.
No se indica ninguna temperatura en la pantalla	El termómetro solar no funcionaNo hay suficiente luz para el sensor solar.	Cambie el termómetro solar.Enciende la luz.

Garantía, repuestos y servicio

Exclusions de la Garantía

Fallos y daños causados directa o indirectamente por uso erróneo o indebido, mantenimiento insuficiente, integración o instalación erróneos o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico.

La Garantía no cubre reparaciones realizadas por centros de servicio distintos de los autorizados, ni aquellos fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales.

Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizarse el aparato legalmente.

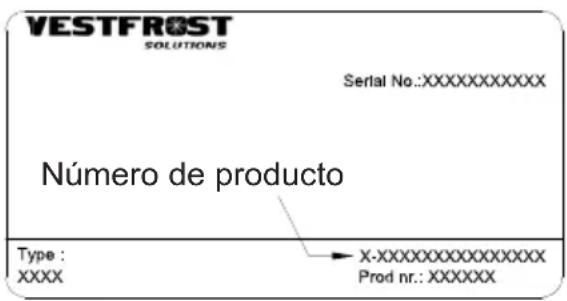

Repuestos

Al hacer pedidos de repuestos, le sugerimos indicar el tipo y los números de serie y de producto del electrodoméstico. Esta información aparece en la placa de identificación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información técnica, incluido el tipo de aparato y el número de serie.

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Número de producto Type : XXXX → X-XXXXXXXXXXXXXXXXX Prod nr.: XXXXXX

fig 17

Eliminación de electrodomésticos

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas.

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/EU y 2006/66/EC.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

Informacion sobre la Eliminación en otros Países fuera de la Unión Europea

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que leinformen sobre el método correcto de eliminación.

Nota sobre el símbolo de la bateria

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados
