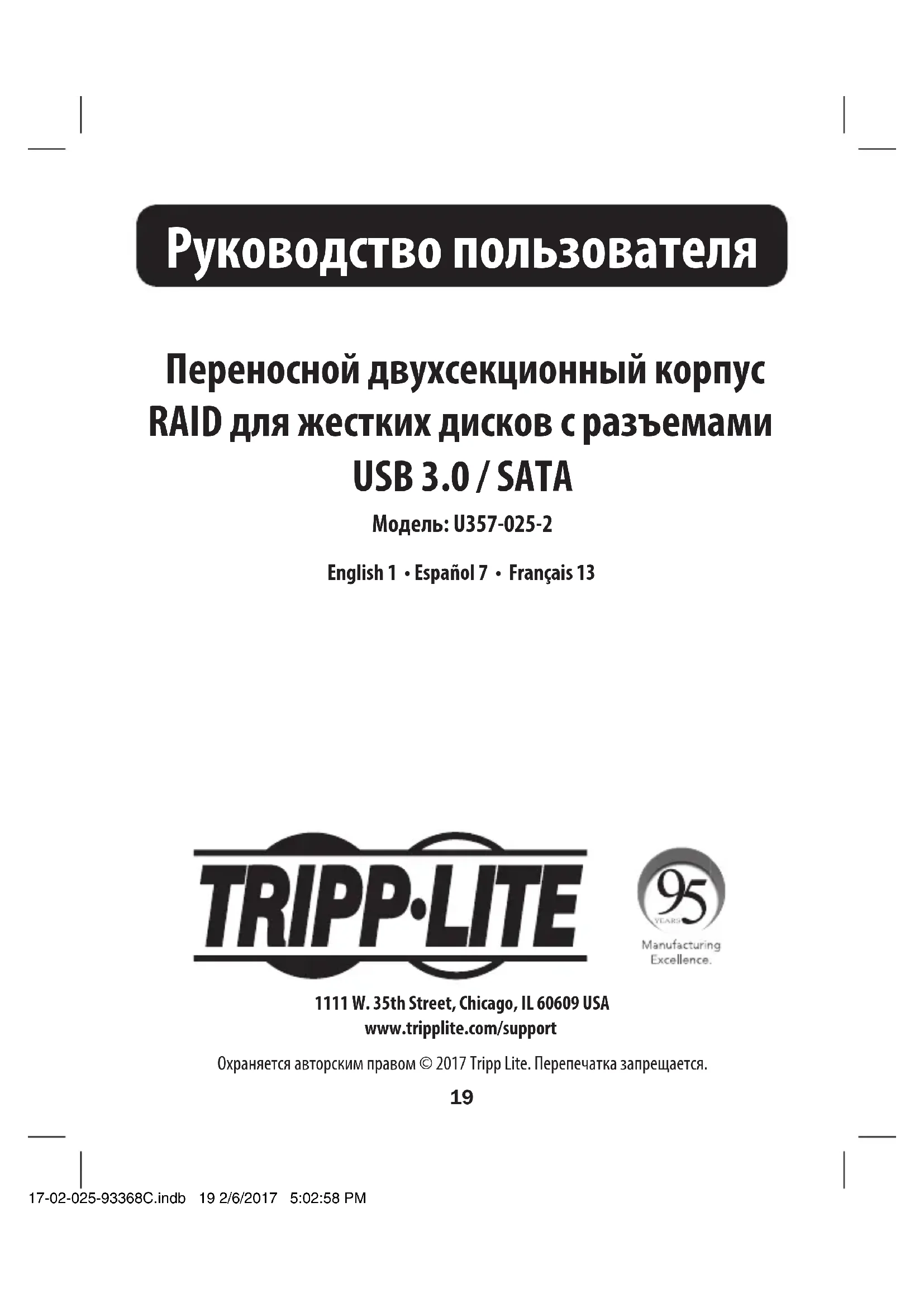

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U3570252 Tripp Lite

• Устройство мод. U357-025-2

• Кабель для подключения устройств с разъемами USB 3.0 A и Micro-B (длина 0,6 м)

• Кабель питания с разъемами USB A и Micro-B (длина 0,6 м)

• Руководство пользователя

• 2 (два) 2,5-дюймовых жестких диска SATA (высотой до 9,5 мм)

• Компьютер со свободным портом USB (для обеспечения скоростей стандарта USB 3.0 требуется наличие порта USB 3.0)

• Любая операционная система, предусматривающая использование интерфейса USB

• Обеспечивает возможность подключения двух любых 2,5-дюймовых дисков SATA емкостью до 2 ТБ к компьютерному порту USB

• Поддерживает дисковые массивы уровней RAID 0, RAID 1 и JBOD для обеспечения гибкости доступа к данным

• Портативная конструкция, не требующая применения инструментов, обеспечивает быстро формируемый переносной внешний накопитель

• Поддержка скоростей передачи данных до 5 Мбит/с

• Обратная совместимость с интерфейсами USB предшествующих поколений

• Совместимость с дисками SATA I (1,5 Гбит/с), SATA II (3 Гбит/с) и SATA III (6 Гбит/с)

• Совместимость с протоколом UASP обеспечивает повышение быстродействия на величину до 70%

• Подключение по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов 17-02-025-93368C.indb 20 2/6/2017 5:02:58 PM21 Опциональные комплектующие

• Удлинительный кабель USB 3.0 SuperSpeed серии U324 с разъемами A/A (штекер/гнездо)

• Кабель для подключения устройств USB 3.0 SuperSpeed серии U326 A/Micro-B (штекер/штекер)

• Сетевое зарядное устройство USB мод. U280-002-W12 Примечания:

• Жесткие/твердотельные диски (HDD/SSD) чувствительны к воздействию статического электричества и требуют надлежащего обращения во избежание потери данных. При обращении с жестким/ твердотельным диском (HDD/SSD) необходимо соблюдать осторожность: при перевозке обязательно следует надевать на него антистатический ремешок (например, Tripp Lite P999-000), а перед его взятием в руки надлежит избавиться от накопленного статического заряда путем касания заземленной металлической поверхности.

• Если диск SATA не отформатирован, то сначала необходимо отформатировать его с использованием установленной на компьютере утилиты Disk Management, обеспечивающей копирование файлов и доступ к ним.

• Во избежание возможной потери данных, перед отсоединением корпуса следует убедиться в том, что диск полностью извлечен из компьютера.

1. Переключатель Lock/Unlock с нижней стороны блока должен находиться в положении

2. Откройте двусторонний лоток для установки диска, сдвинув крышки с каждой стороны

3. Вдвиньте 2,5-дюймовый жесткий/твердотельный диск в лоток для диска.

4. Совместите штекерный разъем SATA, расположенный на дисках, с ответными разъемами

SATA, расположенными внутри каждого лотка.

5. Надвиньте крышки с каждой стороны корпуса на свои прежние места.

6. Переведите переключатель Lock/Unlock в положение Lock.

7. Установите конфигурацию RAID. Соответствующие указания см. в разделе и таблице

8. После перевода DIP-переключателей в нужные положения нажмите и удерживайте

кнопку перезапуска (Reset) до короткой вспышки светодиодных индикаторов. В случае успешной установки светодиодный индикатор, расположенный рядом с выбранной настройкой, продолжит гореть.

9. Включите питание устройства, соединив его порт DC In с USB-портом своего компьютера

или зарядным устройством USB с помощью поставляемого в комплекте кабеля питания с разъемами USB 2.0.

10. Соедините USB-порт устройства с USB-портом головного компьютера с помощью кабеля

USB 3.0, входящего в комплект.

11. Устройство готово к использованию

Режим RAID Данное устройство может функционировать в одном из трех режимов: JBOD, RAID1 или RAID2. Описание каждого из этих режимов с соответствующими настройками DIP-переключателей представлено ниже.

RAID Описание DIP- переключатель 1 DIP- переключатель 2 JBOD Обеспечивает возможность одновременного доступа к обоим дискам Внизу Внизу RAID1 Создает дублирующие диски для резервного копирования

Внизу Вверху RAID0 Объединяет два диска в один большой диск для повышения производительности системы Вверху Вверху 17-02-025-93368C.indb 22 2/6/2017 5:02:58 PM23 Технические характеристики Гарантийные обязательства Разъемы SATA 22-контактный интерфейсно-силовой разъем SATA (2 шт.) Разъемы USB Интерфейсный: USB 3.0 Micro-B Data (гнездовой) Силовой: USB 2.0 Micro-B Power (гнездовой) Максимальная емкость диска Подтвержденная: до 2 ТБ Диапазон рабочих температур От 10 до 50°C Рабочий диапазон влажности Относительная влажность: от 10% до 80% Ограниченная гарантия 1 год. Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО

ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 17-02-025-93368C.indb 23 2/6/2017 5:02:58 PM24 Гарантийные обязательства Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право

• Продажу старого оборудования по принципу “один за один” и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его ресурса Любые изменения или модификации в отношении данного оборудования, не одобренные в явной форме компанией Tripp Lite, могут привести к лишению пользователя права на эксплуатацию данного оборудования. Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-02-025 93-368C_RevB 17-02-025-93368C.indb 24 2/6/2017 5:02:58 PM
