РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U280016RMINT Tripp Lite

• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 16-02-306-9335A1.indb 18 4/1/2016 12:21:56 PM19 Руководство пользователя Монтируемое в стойку 16/32-портовое зарядное устройство/концентратор USB высотой 2U Модели: U280-016-RMINT, U280-032-RMINTINT (Серийный номер: AG-01EE) 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2016 Tripp Lite. Перепечатка запрещается. Все торговые знаки являются собственностью своих соответствующих владельцев. Указания по технике 20 безопасности Содержимое упаковки 20 Описание изделия 20 Возможности (свойства) 21 Монтаж и установка 22 Включение питания 22 концентратора Эксплуатация 23 Подключение устройств 23 Подключение компьютера 23 Технические характеристики 23 Гарантийные обязательства 24 English 1 Español 7 Français 13 16-02-306-9335A1.indb 19 4/1/2016 12:21:58 PM20

• Обязательно изучите указания по технике безопасности самым тщательным образом.

• Сохраните настоящее Руководство пользователя для возможного использования в

• Для отключения устройство/концентратор USB от сети электропитания входной разъем устройства служит в качестве разъединителя.

• В случае возникновения любой из описанных ниже ситуаций оформите вызов технического специалиста для проверки вашего оборудования:

• Попадание оборудования под воздействие влаги

• Падение оборудования с высоты или его механическое повреждение

• Появление явных признаков неисправности оборудования

• Ненадлежащая работа или отказ в работе оборудования согласно указаниям, изложенным в Руководстве пользователя

• Не рекомендуется использовать данное оборудование в системах жизнеобеспечения в тех случаях, когда его сбой с большой вероятностью приведет к сбою оборудования жизнеобеспечения или значительному снижению его безопасности или эффективности. Запрещается использовать данное оборудование при наличии воспламеняющихся смесей анестетических газов с воздухом, кислородом или закисью азота.

• 16-портовый USB-концентратор (с разъемами USB 2.0) мод. U280-016-RMINT высотой 2U или 16-портовый USB-концентратор (с разъемами USB 2.0) мод. U280-032-RMINT высотой 2U

• Кабель USB 2.0 с разъемами типа A/B

• Шнур питания с разъемами C13 и BS 1363 (Великобритания) Шнур питания с разъемами C13 и CEE 7/7 (Schuko)

• Монтажные приспособления

• Руководство пользователя Монтируемое в стойку зарядное устройство высотой 2U со встроенным концентратором обеспечивает возможность зарядки и синхронизации до 16 (мод. U280-016-RMINT) или 32 (мод. U280-032-RMINT) устройств. Зарядное устройство модели U280-016-RMINT/ U280-032-RMINT с максимальным выходным током 2,4 А на каждый порт USB является идеальным для зарядки планшетных ПК и других персональных электронных устройств с высоким потреблением энергии аккумуляторных батарей. Концентратор поддерживает обычные для стандарта USB 2.0 скорости передачи данных до 480 Мбит/с и обратно совместим с разъемами более ранних стандартов USB. Порт Mini-USB, удобно расположенный на передней панели устройства, обеспечивает возможность последующих обновлений прошивки. Указания по технике безопасности Содержимое упаковки Описание изделия 16-02-306-9335A1.indb 20 4/1/2016 12:21:58 PM21

• Зарядное устройство / концентратор USB профессионального класса обеспечивает возможность зарядки и синхронизации до 16 (U280-016-RMINT) или 32 (U280-032-RMINT) устройств с разъемами USB, включая устройства линеек iPad

, и Android™ планшетные компьютеры и смартфоны.

• Обеспечивает оптимальный уровень зарядного тока (до 2,4 А) для каждого порта USB в зависимости от подключенного к нему устройства.

• Позволяет осуществлять синхронизацию с любым устройством, предназначенным для обмена данными через порт USB, за счет совместимой программы управления

• Синхронизирует устройства марки Apple

с использованием программного обеспечения iTunes

• Наличие порта mini-USB для обновления прошивки предоставляет возможность обновления программного обеспечения в новых устройств, которые могут быть выпущены когда-либо в будущем.

• Монтируемый в стойку корпус высотой 2U имеет возможность подгонки под оборудование специализированного, образовательного или персонального назначения.

• Разъем типа IEC C14 обеспечивает легкое подключение к сетям электропитания независимо от региона или требуемого напряжения. Возможности (свойства)

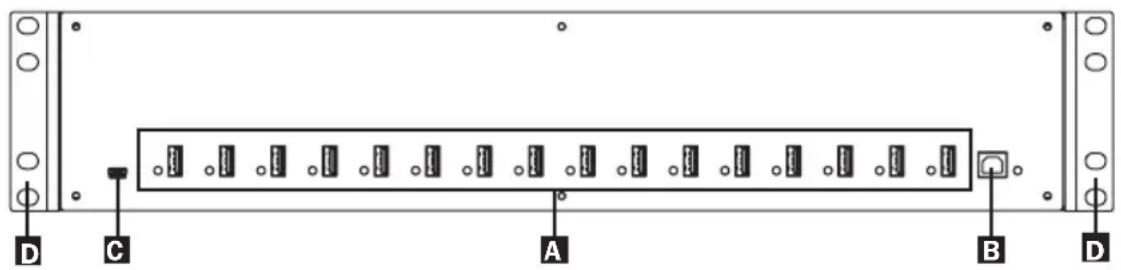

USB-порты для подключения устройств со светодиодными индикаторами, обеспечивающие зарядный ток до 2,4 А

Порт для синхронизации с компьютером

Порт(ы) для обновления прошивки

Монтажные проушины (Опционально, поставляется отдельно)

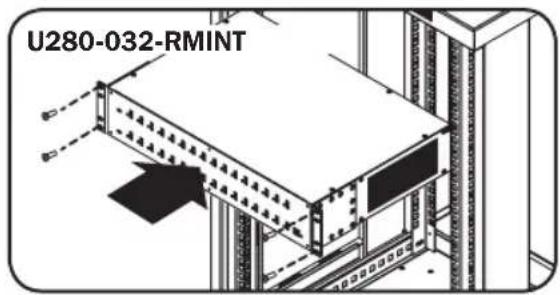

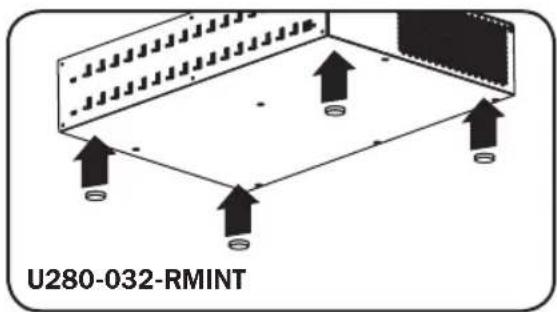

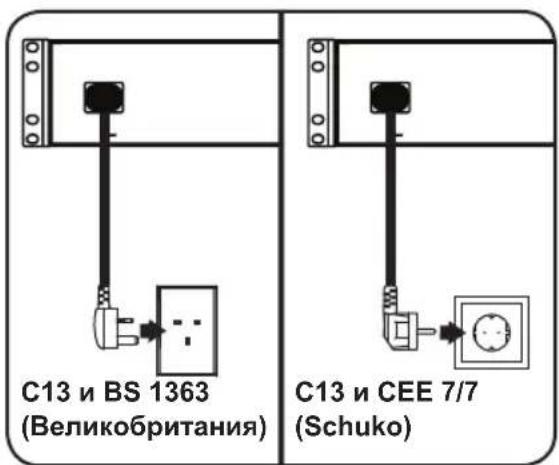

16-02-306-9335A1.indb 21 4/1/2016 12:21:58 PM22 Включение питания концентратора Вставьте один конец шнура питания, входящего в комплект поставки, во входной разъем типа C14 с тыльной стороны устройства, а затем другой его конец – в розетку сети электропитания. Автономная установка Устройство мод. Зарядное устройство / концентратор USB может устанавливаться на любой ровной поверхности, безопасно выдерживающей его собственный вес и вес присоединяемых к нему кабелей. При установке на столе или другой плоской поверхности снимите подложку с резиновых ножек и закрепите их по углам нижней панели. Монтаж и установка Устройство мод. U280-016-RMINT/U280-032-RMINT может монтироваться в любую однорамную или двухрамную стойку с доступным стойко-местом высотой 2U или устанавливаться на любой плоской поверхности. В комплект поставки входят монтажные приспособления и 4 резиновые ножки для облегчения процесса монтажа или размещения. Установка в шкаф Прикрепите монтажные проушины к устройству с помощью крепежных приспособлений, поставляемых в комплекте. Затем закрепите зарядное устройство USB / USB-концентратор в шкафу путем ввертывания четырех винтов (не входящих в комплект поставки) через монтажные кронштейны PDU в монтажные отверстия направляющей шкафа.

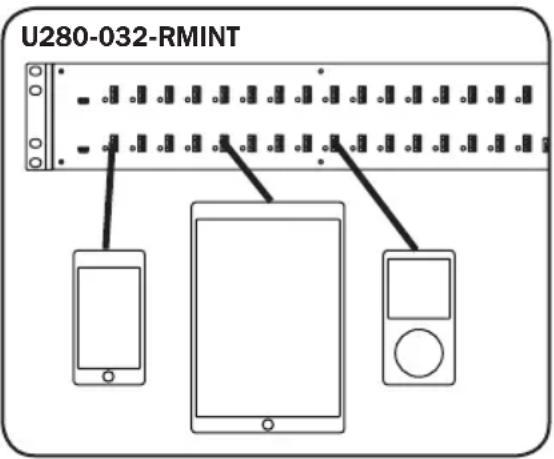

C13 и BS 1363 (Великобритания) C13 и CEE 7/7 (Schuko) 16-02-306-9335A1.indb 22 4/1/2016 12:21:58 PM23 Эксплуатация Подключение устройств Используя экранированный USB-кабель, приобретаемый отдельно или поставляемый производителем устройства в комплекте с ним, вставьте разъем USB A в любой из портов устройства Зарядное устройство / концентратор USB. Дополнительные USB- кабели высшего качества различной длины предлагаются на сайте www.tripplite.com. Примечание. Поддерживаются как USB- устройства, требующие только зарядки, так и те, которым необходима зарядка с синхронизацией. Примечание. При использовании только зарядной функции подключение к компьютеру не требуется. Примечание. После соединения с компьютером при нескольких устройствах, подключенных к блоку Зарядное устройство / концентратор USB, скорость зарядки снижается во время синхронизации и восстанавливается до нормального уровня после ее завершения. Примечание. Для порта обновления прошивки требуется соединение через кабель с разъемом mini- USB (в комплект поставки не входит). Для загрузки последних обновлений прошивки перейдите на страницу www.tripplite.com/support. Технические характеристики

U280-016-RMINT U280-032-RMINT

Порты 16 x USB 2.0 типа A 1 x USB 2.0 типа B 1 x USB 5-контактный мини-B 32 x USB 2.0 типа A 1 x USB 2.0 типа B 2 x USB 5-контактный мини-B Скорость передачи данных До 480 Мбит/с Требования к электропитанию Вход: 230 В; 5/2,5 A; 50/60 Гц Выход: 5,0 В; макс. 2,4 А (на каждый порт USB) Диапазон рабочих температур 0° - 40° C Рабочий диапазон влажности Отн. влажность от 0 до 95%, без образования конденсата Размеры (В x Ш x Г) 8,6 (2U) x 44,5 x 30,5 см Материал корпуса Металл Hормативным требованиям IEC 60950 и RoHS Возможно изменение технических характеристик без последующего уведомления.

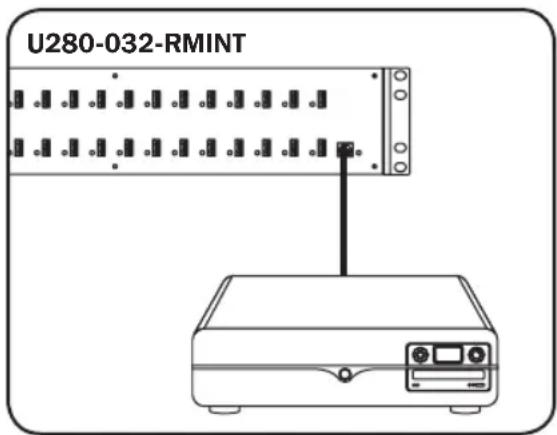

Подключение компьютера Помимо зарядки устройств, модель Зарядное устройство / концентратор USB снабжена функцией концентратора, синхронизирующего устройства с их соответствующими программными приложениями через подключенный компьютер. Для использования функции маршрутизатора вставьте разъем USB B поставляемого в комплекте USB-кабеля в

синхронизации устройства Зарядное устройство / концентратор USB с компьютером, а разъем USB A - в USB-порт компьютера. 16-02-306-9335A1.indb 23 4/1/2016 12:21:58 PM24 Гарантийные обязательства Условия 2-летней ограниченной гарантии Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям. Идентификационные номера, свидетельствующие о соответствии нормативным требованиям С целью идентификации, а также сертификации соответствия нормативным требованиям, приобретенному Вами изделию компании Tripp Lite присвоен уникальный серийный номер. Серийный номер, вместе со всей необходимой информацией и маркировками об одобрении, указан на ярлыке изготовителя, прикрепленном к изделию. При запросе информации о соответствии нормативным требованиям всегда сообщайте серийный номер изделия. Не следует путать серийный номер с маркой или номером модели изделия. Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE) Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)

• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 16-02-306 93-35A1_RevA 16-02-306-9335A1.indb 24 4/1/2016 12:21:59 PM
