MANUAL DE USUARIO U280016RMINT Tripp Lite

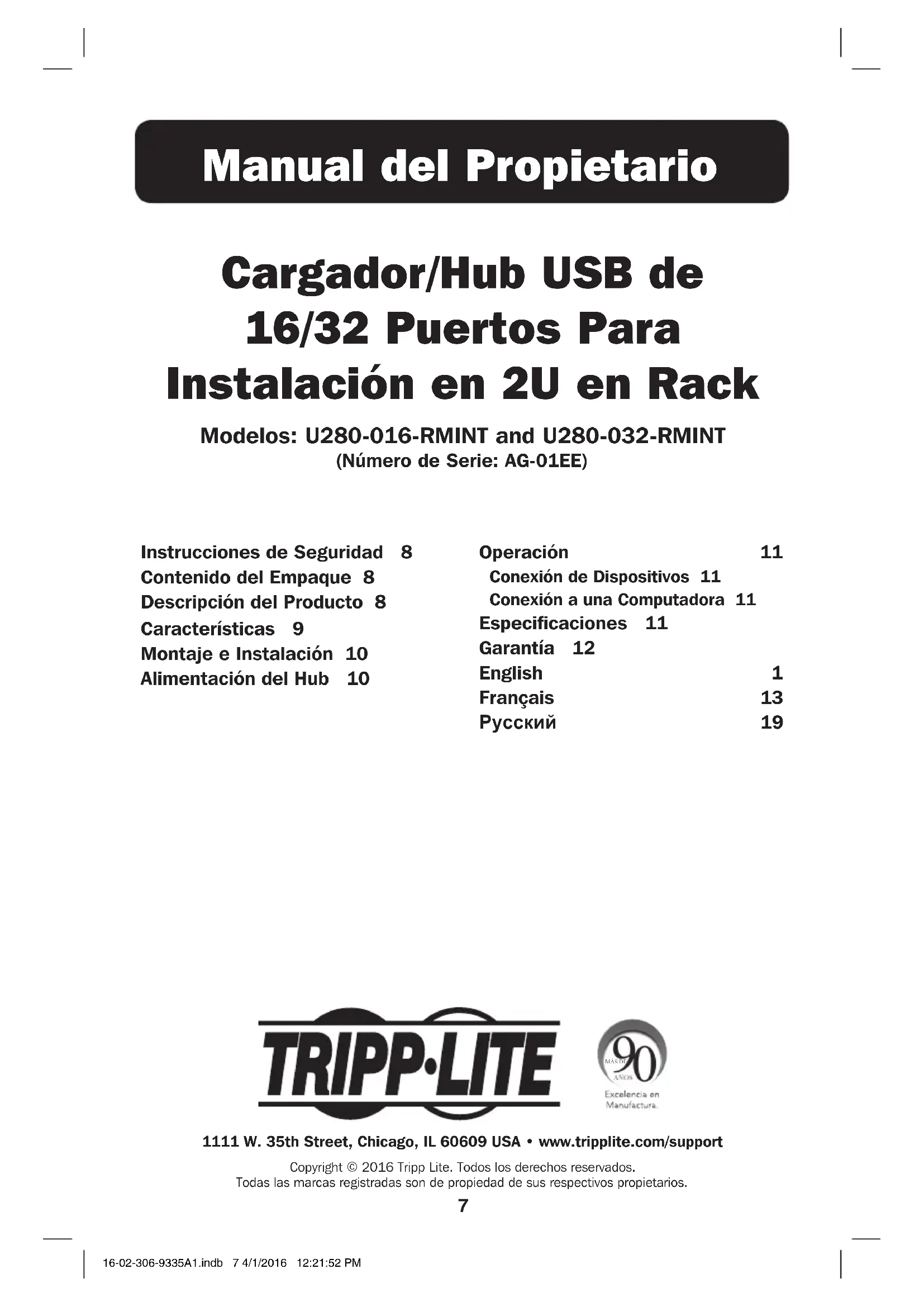

Manual del Propietario

Cargador/Hub USB de

16/32 Puertos Para

Instalación en 2U en Rack

Modelos: U280-016-RMINT and U280-032-RMINT

(Número de Serie: AG-01EE)

Instrucciones de Seguridad 8

Contenido del Empaque 8

Descripción del Producto 8

Características 9

Montaje e Instalación 10

Alimentación del Hub 10

Operación 11

Conexión de Dispositivos 11

Conexión a una Computadora 11

Especificaciones 11

Garantía 12

English 1

Français 13

Русский 19

TRIPP·LITE

Copyright © 2016 Tripp Lite. Todos los derechos reservados.

Todas las marcas registradas son de propiedad de sus respectivos propietarios.

Instrucciones de Seguridad

• Lea siempre con cuidado las instrucciones de seguridad.
• Conserve este Manual del Propietario para consulta futura.
• Para retirar el cargador/hub USB de la alimentación general, la alimentación del dispositivo sirve como dispositivo de desconexión.

• Si surge cualquiera de las siguientes situaciones, programe una cita para que un técnico de servicio inspeccione su equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caído o dañado
• El equipo muestra obvios signos de fractura
• El equipo no funciona correctamente o no funciona de acuerdo con las Instrucciones del Manual del Propietario

- El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con aire, oxigeno u óxido nitroso.

Contenido del Empaque

• Hub USB 2.0 U280-016-RMINT de 16 Puertos para 2U o Hub USB 2.0 U280-032-RMINT de 32 Puertos de 2U
• Cable USB 2.0 A/B
• Cable de alimentación C13 a BS 1363 (Reino Unido) Cable de alimentación C13 a CEE 7/7 (Schuko)
• Accesorios de instalación
  • 4 Patas de Caucho
  • Manual del Propietario

Descripción del Producto

Su cargador USB para instalación en 2U de rack con hub integrado soporta carga y sincronización de hasta 16 dispositivos (U280-016-RMINT) o 32 dispositivos (U280-032-RMINT). Con una salida máxima del cargador de 2.4 Amperes por puerto USB, el U280-016-RMINT/U280-032-RMINT es ideal para cargar tabletas y otros dispositivos personales con consumo intensivo de batería. Soporta velocidades de transferencia de datos USB 2.0 hasta 480 Mbps y es compatible con estándares USB anteriores. Un puerto Mini-USB localizado convenientemente en el frente de la unidad soporta actualizaciones futuras de firmware.

Características

• El cargador/hub USB de grado profesional carga y sincroniza hasta 16 (U280-016-RMINT) o 32 (U280-032-RMINT) dispositivos con USB, incluyendo el iPad ^ , iPod ^ , iPhone ^ , y tabletas y smartphones Android ^TM .
• Proporciona a cada puerto USB un nivel de carga óptimo para un dispositivo en particular (hasta 2.4 Amperes).
• Permite realizar la sincronización para cualquier dispositivo diseñado para comunicaciones de datos por USB, mediante software compatible para administración de archivos.
• Sincroniza dispositivos Syncs Apple® mediante el software iTunes® o Apple Configurator.
• El Puerto Mini-USB para Actualización de Firmware permite futuras actualizaciones de software a suporte dispositivos nuevos.
• El alojamiento para instalación en rack 2U puede configurarse para instalaciones profesionales, educativas o personales.
• La entrada IEC C14 facilita las conexiones de alimentación, sin importar la región o requerimiento de voltaje.

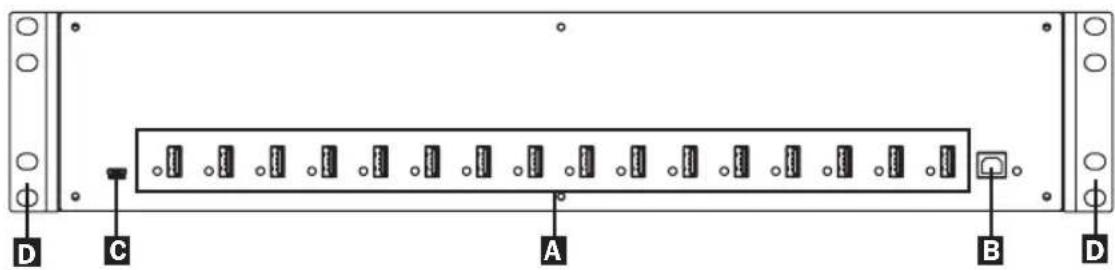

U280-016-RMINT

D C A B D A

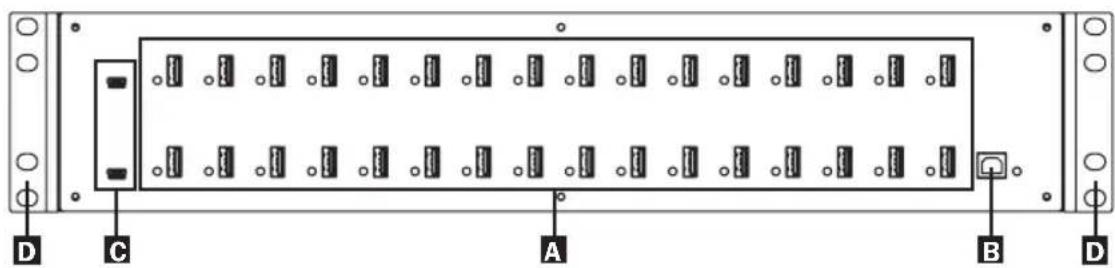

U280-032-RMINT

D C A B D

A Puertos para Dispositivos con USB de 2.4A, con Indicadores LED
B Puerto de Sincronización de Computadora
Puerto(s) para Actualización de Firmware
D Orejas para Instalación (Opcional, se embarcan sin instalar)

Montaje e Instalación

El U280-016-RMINT/U280-032-RMINT puede instalarse con rack de 2 o 4 postes con un espacio de 2U disponible o colocado sobre una superficie plana. Se incluyen accesorios de instalación y cuatro patas de caucho para fácil instalación o colocación.

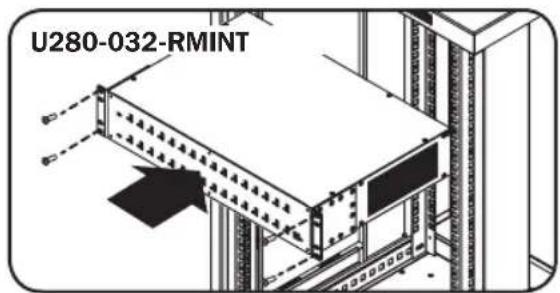

Instalación en Rack

Fije firmemente las orejas de instalación a la unidad usando los accesorios incluidos. Entonces fije el cargador/hub USB al rack insertando cuatro tornillos suministrados por el usuario a través de los soportes de instalación y en los orificios de instalación del riel del rack.

U280-032-RMINT

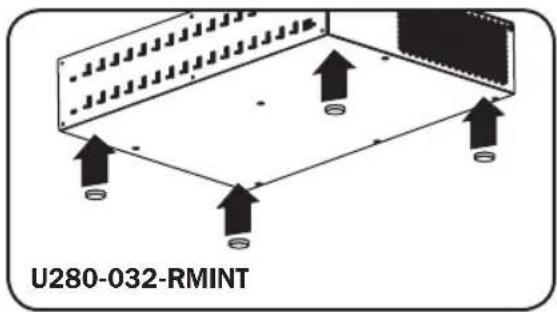

Instalación Independiente

El cargador/hub USB puede colocarse sobre cualquier superficie nivelada que pueda soportar con seguridad su peso más el peso de los cables acoplados. Al instalar sobre una superficie plana, retire el protector de las patas de caucho y fijelas a las esquinas del panel inferior.

U280-032-RMINT

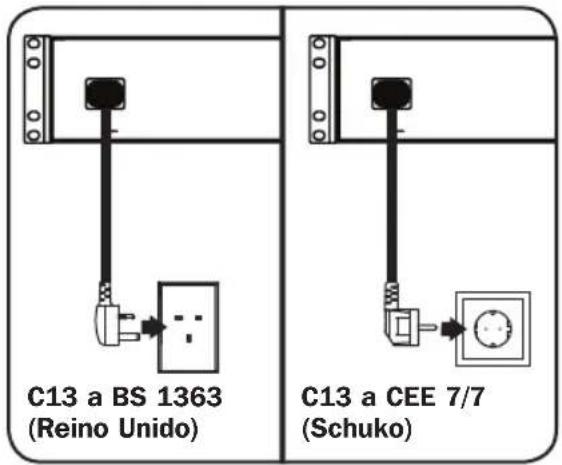

Alimentación del Hub

Inserte el cable de alimentación suministrado en la entrada C14 en la parte posterior de la unidad, después enchufe en un tomacorriente.

C13 a BS 1363 (Reino Unido) C13 a CEE 7/7 (Schuko)

Operación

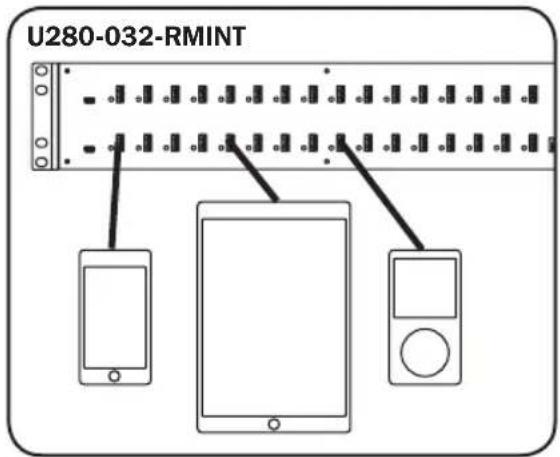

Conexión de Dispositivos

Usando un cable USB con blindaje suministrado por el usuario o por el fabricante del dispositivo, inserte el conector USB A en cualquier a de los puertos del cargador/hub USB. Están disponibles cables USB de diversas longitudes y tipos de conector en www.triplite.com.

Nota: Soporta tanto USB de solo carga y de sincronización/carga.

Nota: No se requiere una conexión de computadora cuando se usa la función de solo carga.

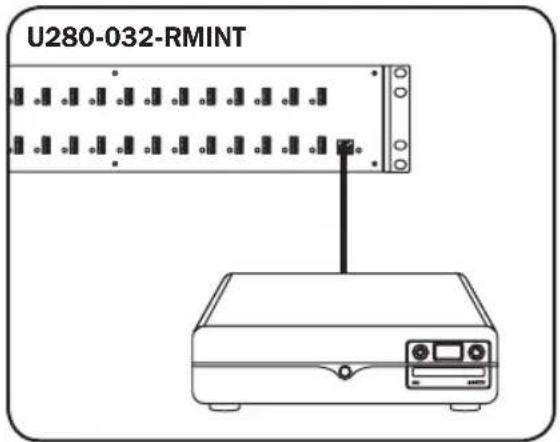

Conexión a una Computadora

Además del dispositivo de carga, el cargador/hub USB está equipado con una función de hub que sincroniza dispositivos y sus aplicaciones respectivas de software mediante una computadora conectada. Para permitir la función de hub utilice el cable USB incluido para conectar el conector USB B en el puerto de sincronización del cargador/hub USB y el conector USB A en el puerto USB de una computadora.

Nota: Cuando se ha establecido una conexión con una computadora y estén conectados múltiples dispositivos al cargador/hub USB, la tasa de carga se reducirá durante la sincronización y se restablecerá la tasa de carga normal una vez terminada ésta.

U280-032-RMINT

U280-032-RMINT

Nota: El Puerto de Actualización de Firmware requiere una conexión mini-USB (cable no incluido). Para descargar las actualizaciones más recientes de firmware, vaya a www.triplite.com/support.

Especificaciones

	U280-016-RMINT U280-032-RMINT
Puertos 16 x USB 2.0 Tipo A	1 x USB 2.0 Tipo B1 x USB 2.0 Mini B de 5 pines	32 x USB 2.0 Tipo A1 x USB 2.0 Tipo B2 x USB 2.0 Mini B de 5 pines
Velocidad de Transmisión Hasta	480 Mbps
Requerimiento de Energía Entrada: 230V 5A/2.5A, 50/60 HzSalida: 5.0V, 2.4A Max (por puerto USB)
Temperatura de Operación 0° a	40°C
Humedad de Funcionamiento 5	a 95% de HR, Sin Condensación
Dimensiones (Al x An x Pr) 8.6 (2U) x 44.5 x 30.5 cm
Material del Gabinete Metal
Normas IEC 60950 y RoHS

Especificaciones sujetas a cambio sin previo aviso.

Garantía

GARANTÍA LIMITADA DE 2 AÑOS

El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de dos años a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes. En caso de demostrarse dentro de ese período que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción. El servicio técnico bajo esta garantía solo puede ser obtenido si usted entrega o envía el producto (con todos los cargos de envío o entrega prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos de envío de devolución. Visite www.tripplite.com/support antes de enviar cualquier equipo para reparación.

ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración de una garantía implícita y algunos Estados no permiten la exclusión o limitación de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones, el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
