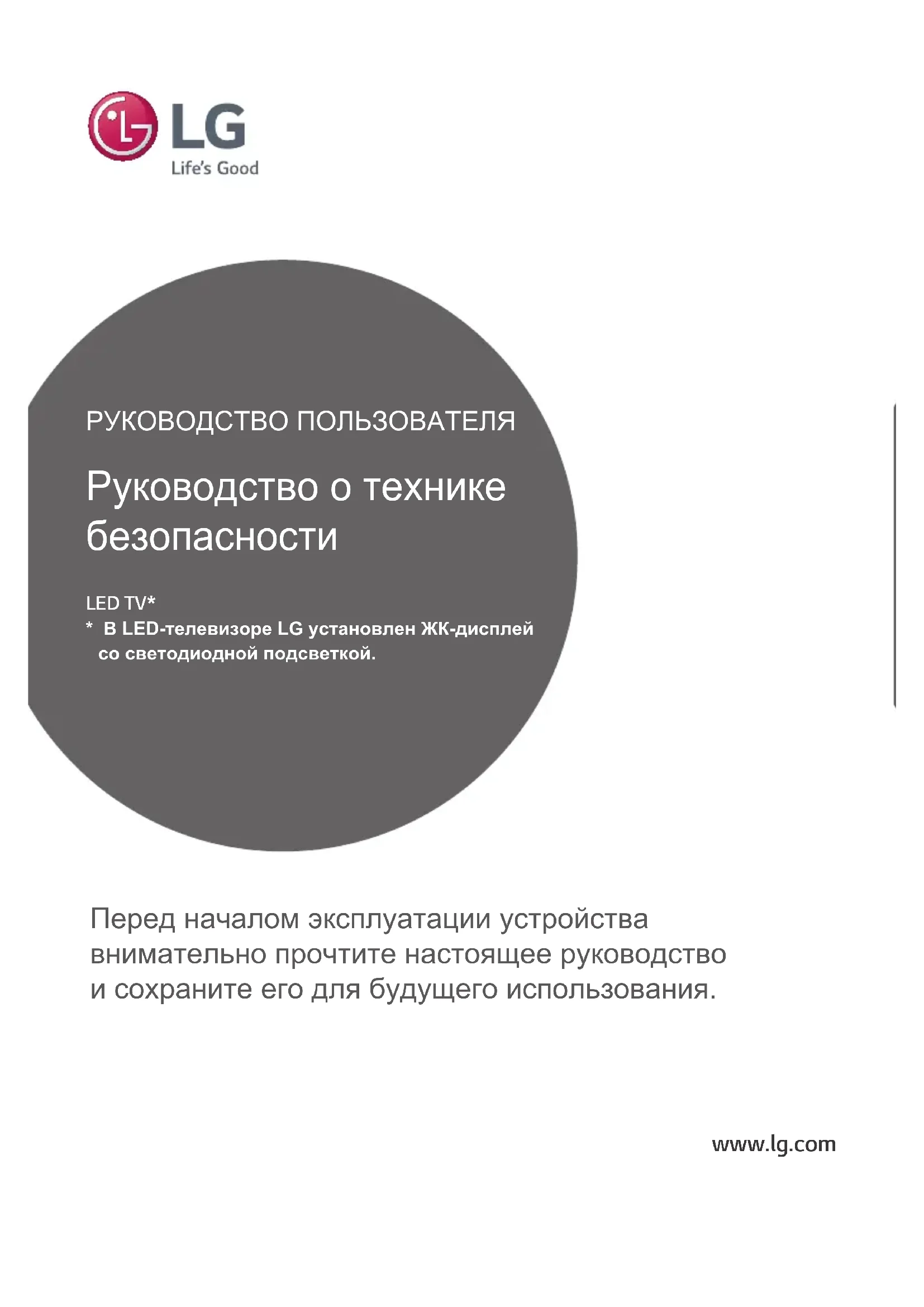

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 60LX540S LG

)jpe jpg jpeg SOF0 SOF1 SOF2

• В LED-телевизоре LG установлен ЖК-дисплей со светодиодной подсветкой.2 РУCCKИЙ Правила по технике безопасности Прежде чем пользоваться устройством, внимательно прочтите данные инструкции по технике безопасности. ПРЕДУПРЕЖДЕНИЕ! Не размещайте телевизор и пульт ДУ в следующих местах:

• под воздействием прямых солнечных лучей;

• в местах с повышенной влажностью, например, в ванной

• вблизи источников тепла, например, печей, обогревателей

• вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;

• в местах, не защищенных от дождя или ветра;

• вблизи сосудов с водой, например, ваз. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства. Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли. Это может привести к пожару. Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной. Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль. Избыточная влага может привести к поражению электрическим током. Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств). В противном случае, возможно поражение электрическим током или иная травма. Плотно вставляйте кабель питания в разъем. Если кабель питания вставлен неплотно, может возникнуть пожар. Кабель питания не должен соприкасаться с такими предметами, как нагреватели. Это может привести к пожару или поражению электрическим током. Не следует ставить тяжелые предметы или сам телевизор на шнур питания. Это может привести к пожару или поражению электрическим током. Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током. При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях. Это может стать причиной пожара или поражения электрическим

Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей. Это может привести к возгоранию по причине перегрева.РУCCKИЙ

При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся. Это может привести к нанесению вам травмы или повреждению телевизора. Desiccant Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь организма, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей

Не разрешайте детям забираться или держаться за телевизор. Телевизор может упасть, что может привести к тяжелым травмам. Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью. Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку. Возможно поражение электрическим

Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар. Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства. Возможно поражение электрическим током, пожар или иные травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр. Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар. Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к нанесению вам травмы или повреждению устройства. Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током. Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог. Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение электрическим током или пожар. Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.4 РУCCKИЙ Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:

• Устройство было подвергнуто электрическому разряду.

• Устройство было повреждено.

• В устройство попали посторонние предметы.

• Из устройства шел дым или странный запах. Это может привести к пожару или поражению электрическим током. Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания. Пыль или влага, могут стать причиной утечки тока и нарушения изоляции, что может привести к пожару или поражению электрическим током. На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например,

Не устанавливайте это устройство на стену, где оно может быть подвержено воздействию масляных паров (например, на кухне, рядом с плитой). Это может повредить устройство и привести к его падению. Если в устройство (например, адаптер переменного тока, кабель питания, телевизор) попадет вода или другое вещество, отключите кабель питания и немедленно обратитесь в сервисный центр. В противном случае это может привести к пожару или поражению электрическим током. Используйте только одобренные компанией LG Electronics адаптер переменного тока и кабель питания. В противном случае это может привести к пожару, поражению электрическим током, повреждению или деформации устройства. Никогда не разбирайте адаптер переменного тока и кабель питания. В противном случае это может привести к пожару или поражению электрическим током.

Установите устройство в месте, где нет радиопомех. Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны. Это может привести к поражению электрическим током. Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой нанесение вам травмы или повреждение устройства. При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к нанесению вам травмы. Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства. Используйте только крепления / аксессуары, рекомендованные изготовителем.РУCCKИЙ

Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током. При просмотре телевизора рекомендуется соблюдать расстояние, равное не менее 2—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения. Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ. Не используйте новые батареи вместе со старыми. Это может привести к перегреву и протечкам батарей. Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей. НЕ вставляйте неперезаряжаемые элементы питания в зарядное устройство. Между пультом ДУ и датчиком не должно быть никаких

Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким. При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к нанесению вам травмы или повреждению устройства. Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током. Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

• Расстояние между телевизором и стеной должно быть не менее 10 см.

• Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).

• Не устанавливайте устройство на ковёр или подушку.

• Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой. В противном случае, может произойти возгорание. Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства. Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию. Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.6 РУCCKИЙ Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, настенные розетки и точки соединения провода с устройством. Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель. Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране. При чистке устройства и его компонентов, сначала, отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке). Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже при выключении с помощью переключателя питания. Отключая прибор от электрической розетки, беритесь рукой за

Отсоединение проводов внутри кабеля может привести к возгоранию. При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим

Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое. Иначе возможно получение травмы. Раз в год отдавайте устройство в сервисный центр для чистки его внутренних частей. Накопившаяся пыль может привести к механическому повреждению. Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили). Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке. ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселей. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1ppm. Это не является неисправностью и не влияет на производительность и надежность устройства. Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения (денежной компенсации).РУCCKИЙ

В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться. Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью. Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеоигры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения. Не допускайте отображения статичного изображения в течение длительного времени. Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени. Эта проблема также встречается в сторонних продуктах, и не является поводом для обмена или денежного возмещения. Звуки, издаваемые устройством Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации. Гудение электрической цепи/жужжание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность

Не используйте электроизделия высокого напряжения вблизи телевизора (например, электрическую мухобойку). В результате устройство может быть повреждено.

• Приведенное изображение может отличаться от вашего телевизора.

• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.

• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.

• Функции устройства могут быть изменены без уведомления в дальнейшем.

• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если вы не намереваетесь использовать устройство в течение длительного времени, следует выключить его из розетки для снижения рисков возгорания и потребеления энергии.

• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости и подстветки изображения на экране.

• Комплектация устройства может отличаться в зависимости

• Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.

• Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

• Используйте сертифицированный кабель с логотипом HDMI.

• При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения. (Рекомендуемые типы кабелей HDMI) - Высокоскоростной HDMI

-кабель (3 м или короче) - Высокоскоростной HDMI

-кабель с Ethernet (3 м или

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.

• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.

• На экране некоторых моделей может быть ТОНКАЯ ПЛЁНКА - НЕ ОТКЛЕИВАЙТЕ ЕЁ.8 РУCCKИЙ Принадлежности, приобретаемые отдельно Отдельные элементы каталога могут быть изменены или модифицированы без уведомления. Для приобретения этих принадлежностей обратитесь к дилеру. Данные устройства работают только с совместимыми моделями. Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики. (В зависимости от модели) Светодиодные LED-часы LEC-003 Звуковая панель LG AN-WF500 Wi-Fi/Bluetooth адаптер Обслуживание Очистка телевизора Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

• Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели.

• Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения. Экран, панель, корпус и основание Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань. Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

• Всегда избегайте касания экрана, так как это может привести к его повреждению.

• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.

• Не используйте химические вещества, так как это может привести к повреждению поверхности.

• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности. Кабель питания Регулярно очищайте шнур питания от накопившейся пыли или

Поднятие и перемещение Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.

• Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.

• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

• Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.

• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.

• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию / деформации, так как это может привести к повреждению экрана.

• При обращении с телевизором будьте осторожны, чтобы не повредить кнопку-джойстик, выступающую из корпуса. (В зависимости от модели)

• Избегайте касания экрана, так как это может привести к его повреждению.

• Не перемещайте телевизор за держатели для кабелей, т.к. они могут порваться, что может привести к травмам и повреждениям телевизора.РУCCKИЙ

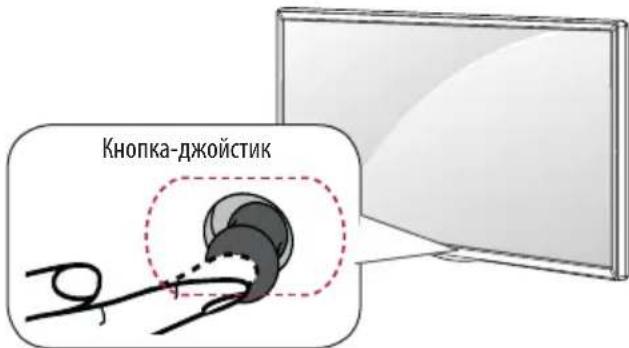

Использование кнопки-

(Приведенное изображение может отличаться от вашего телевизора.) Возможность легко управлять функциями телевизора с помощью кнопки-джойстика, сдвигая ее вверх, вниз, влево или вправо. Кнопка-джойстик Основные функции

Когда телевизор выключен, нажмите пальцем кнопку- джойстик один раз и отпустите ее.

Когда телевизор включен, нажмите и удерживайте пальцем кнопку- джойстик в течение нескольких секунд, затем отпустите ее. (При этом, если кнопка Menu (Меню) отображается на экране, выйти из меню можно нажатием и удерживанием кнопки-джойстика.)

Сдвигая пальцем кнопку-джойстик влево или вправо, можно регулировать уровень громкости

Сдвигая пальцем кнопку-джойстик вверх или вниз, можно выбирать программы из списка сохраненных

Настройка меню Когда телевизор включен, нажмите кнопку-джойстик один раз. Можно настраивать элементы меню сдвигая кнопку-джойстик вверх, вниз, влево или вправо. Выключение питания телевизора. Закрытие окон просмотра на экране и возврат к просмотру ТВ. Изменение источника входного сигнала. Переход к главному меню.

• Сдвигая пальцем кнопку-джойстик вверх, вниз, влево или вправо, будьте внимательны и не нажимайте на кнопку. Если нажать кнопку-джойстик, невозможно будет выполнить настройку уровня громкости и сохранить программы. Установка на столе (Приведенное изображение может отличаться от вашего телевизора.) 1 Поднимите и вертикально установите телевизор на столе.

• Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции. 10 см 10 см 10 см10 см 10 см 2 Подключите шнур питания к розетке.

• Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.10 РУCCKИЙ Регулировка угла обзора

(В зависимости от модели) Поверните телевизор на 20 градусов влево или вправо, чтобы улучшить видимость с места просмотра. 20˚20˚

• При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы. - Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению. Закрепление телевизора на столе (В зависимости от модели) Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования. Для закрепления телевизора на столе вставьте и затяните комплектный винт на задней панели подставки. 4 винта (не входят в комплектацию) Тип A )

• Винт: M5 x L (*L: толщина стола + 8–10 мм) Например, толщина стола: 15 мм, винт: M5 x L25 2 Винта для крепления подставки, 2 Шайбы для крепления подставки, 2 Гайки для крепления подставки (поставляются вместе с изделием) Тип B )

Использование системы безопасности Kensington (этот компонент доступен не для всех моделей.)

• Приведенное изображение может отличаться от вашего телевизора. Разъем системы безопасности Kensington находится на задней крышке телевизора. Дополнительная информация об установке и использовании приведена в руководстве к системе безопасности Kensington или на сайте http://www.kensington.com. Продевание кабеля системы безопасности Kensington через телевизор и отверстие в столе.РУCCKИЙ

Закрепление телевизора на стене (этот компонент доступен не для всех моделей.) 1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

• Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их. 2 Закрепите кронштейны на стене с помощью болтов. Совместите кронштейн и болты с ушками на задней панели телевизора. 3 Крепким шнуром надежно привяжите болты с ушками к кронштейну. Убедитесь в том, что шнур расположен горизонтально.

• Следите за тем, чтобы дети не забирались и не висели на телевизоре.

• Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства.

• Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного

Крепление на стене Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене. Рекомендуется использовать кронштейн для настенного крепления LG. Если вы используете кронштейн для настенного крепления другого производителя, рекомендуется использовать кронштейн, который обеспечивает надежное крепление устройства на стене и наличие достаточного места за устройством, для удобного подсоединения всех внешних

10 см 10 см10 см10 см Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления. Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током.

• Отсоедините подставку перед установкой настенного крепления телевизора, выполнив процедуру подсоединения подставки в обратном порядке.

• Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.

• Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии.

• Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

• Длина винтов с внешней стороны задней крышки не должна превышать 8 мм. (Только для 22/28LX32**, 22/28LX33**, 22/28LX53**) Кронштейн для настенного крепления

Стандартный винт: M4 x L10 Кронштейн для настенного крепления Задняя крышка Макс.8 мм

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.

• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.

• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.

• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.

• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.

• При установке устройства для настенного крепления используйте защитную заглушку. Заглушка защитит отверстие от скапливания пыли и загрязнений. (Только если предоставлен элемент, приведенный в следующей форме) Прилагаемый элемент Защитная заглушка

• При креплении телевизора к кронштейну для настенного крепления другого производителя вставьте фигурные шайбы настенного крепления в отверстия для крепления телевизора к стене для сохранения его вертикального положения. (Только если предоставлен элемент, приведенный в следующей

Фигурная шайба настенного крепленияРУCCKИЙ

Использование клеящей двусторонней ленты (Dual Lock™) (Только если предоставлен элемент, приведенный в следующей

(этот компонент доступен не для всех моделей.) Прикрепите цифровую приставку к телевизору, и вы сможете использовать ее, когда она вам понадобится. 1 После удаления защитной бумаги ленты Dual Lock™ приклейте его к телевизору и цифровой приставкe, как показано на

Dual Lock™ 2 Прикрепите приставку к телевизору с помощью ленты Dual Lock.

• Убедитесь, что на поверхности устройства нет посторонних веществ, и затем плотно присоедините ленту (Dual Lock™)

• Перед присоединением приставки к телевизору, подождите, пока присоединенная лента Dual Lock™ просохнет, по крайней мере, три дня. Подключение внешних

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

• Процесс подключения внешнего устройства отличается в зависимости

• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.

• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.

• Инструкции по эксплуатации см. в документации внешнего устройства.

• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.

• В режиме PC (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода PC (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню ЭКРАН так, чтобы изображение стало

• В режиме PC (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеокарты. Подключение антенны Подключите телевизионный антенный кабель (75 Ω) к входному гнезду в ТВ (Antenna/Cable).

• Для подключения нескольких телевизоров используйте антенный разветвитель.

• Если присутствуют помехи и Вы используете личную антенну, сориентируйте её в направлении на ТВ вышку.

• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.

• Антенный кабель, усилитель и разветвитель в комплект поставки

• Поддерживаемый формат цифрового аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC Подключение спутниковой

(Только для моделей с поддержкой спутникового ТВ) Подключите кабель от спутниковой тарелки (75 Ω), или к специальной спутниковой розетке с проходом по питанию.14 РУCCKИЙ Подключение адаптера (В зависимости от модели)

• Подключите телевизор к адаптеру питания переменного тока, перед тем как подключить шнур питания телевизора к

Подключение модуля CI (В зависимости от модели) Просмотр закодированных (платных) каналов в режиме цифрового ТВ.

• Проверьте, правильно ли установлен модуль CI в разъем для карты PCMCIA. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты PCMCIA.

• Если в телевизоре отсутствуют видеоизображение и звук при подключенном CI+ CAM, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания. Подключение с помощью Euro

(В зависимости от модели) Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите телевизор к внешнему устройству с помощью кабеля Euro скарт.

Цифровое ТВ Цифровое ТВ Аналоговое ТВ, AV Аналоговое ТВКомпонентный HDMI 1 ТВ-выход : Вывод аналогового или цифрового ТВ-сигнала.

• Используемый кабель СКАРТ должен иметь защиту сигнала. Подключение внешних динамиков к аудиовыходу EXTERNALSPEAKER OUTVOLUMECONTROL

Порт управления для выхода

Управление громкостью через порт

• Характеристики кабеля GND / ВВЕРХ / ВНИЗ Повышающий понижающий контакт подключается в разъем GPIO с напряжением 3,3 В. ЦПУ обнаруживает переход от 3,3 В к “земле” для управления громкостью.

• Используйте только с 3-контактным разъемом стерео 3,5мм.РУCCKИЙ

Настройка сети Подключение к проводной сети (В зависимости от модели) Данный телевизор может быть подключен к серверу Pro:Centric с помощью порта LAN. После физического подключения телевизор должен быть настроен для работы в сети. Подключите кабель к порту LAN модема или роутера в сервере Pro:Centric к порту LAN телевизора.

LAN (MHEG & SERVICE) Сервер Pro:Centric Широкополосный модем Широкополосный модем Cервер Pro:Centric Маршрутизатор

• Не подключайте модульный телефонный кабель к порту LAN.

• Поскольку существуют различные способы подключения, следуйте инструкциям вашего оператора связи или интернет- провайдера. Другие подключения Подключите телевизор к внешнему устройству. Для получения наилучшего качества изображения и звука подключите телевизор к внешнему устройству HDMI-кабелем. Не все кабели входят в комплект поставки. Пульт дистанционного управления (пульт ДУ) (В зависимости от модели) Описания в данном руководстве относятся к кнопкам на пульте ДУ. Внимательно прочитайте настоящее руководство для правильного использования пульта ДУ. Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учётом и , указанных на маркировке в отсеке, и закройте крышку отсека. Для извлечения батарей выполните действия по их установке в обратном порядке.

• Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

• Комплектация ТВ различными пультами ДУ, в зависимости от модели и страны. Направляйте пульт ДУ на телевизор.

(ПИТАНИЕ) Включение и выключение телевизора. Переключение режимов ТВ/Радио. Включение или отключение отображения субтитров. Выбор адаптированных к просмотру режимов экрана. Изменение формата экрана. Изменение источника входного сигнала. Цифровые кнопки Ввод номера канала (ввод чисел). Вызывает список каналов. Возврат к предыдущему каналу.16 РУCCKИЙ

Настройка громкости. Доступ к списку избранных каналов. Показ программы передач. Выключение звука. Переключение каналов. Постраничное пролистывание в списке.

Кнопки ТЕЛЕТЕКСТА ( TEXT/T.OPT) Эти кнопки используются

с телетекстом. Отображение информации о текущей программе и входе. Доступ к главному меню. Доступ к быстрому меню. Выбор меню или параметров и подтверждение ввода. Кнопки навигации (вверх/вниз/ влево/вправо) Прокрутка меню или параметров. Возврат на предыдущий уровень. Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Управление видеоустройствами, подключенными с помощью HDMI кабеля, через функцию HDMI-CEC. Открывает меню настроек «SIMPLINK». При нажатии кнопки AD включается функция звуковых

Управление в меню «МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств (USB, SIMPLINK). Цветные клавиши Доступ к специальным функциям некоторых меню. ( : Красная, : Зеленая, : Желтая, : Синяя)

(ПИТАНИЕ) Включение и выключение телевизора. ENERGY SAVING Регулировка яркости экрана для снижения энергопотребления. Выбор адаптированных к просмотру режимов экрана. Изменение источника входного сигнала. Переключение режимов ТВ/Радио. Цифровые кнопки Ввод номера канала (ввод чисел). Вызывает список каналов. Возврат к предыдущему каналу.

Настройка громкости. Доступ к списку избранных каналов. Изменение формата экрана. Выключение звука. Переключение каналов. PAGE Постраничное пролистывание в списке.РУCCKИЙ

Отображение программы передач. Отображение и скрытие гостиничного интерактивного меню. Отображение информации о текущей программе и входе.Кнопки навигации (вверх/вниз/ влево/вправо) Прокрутка меню или параметров. Выбор меню или параметров и подтверждение ввода. Доступ к главному меню. (НАЗАД) Возврат на предыдущий уровень. EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.Цветные клавиши Доступ к специальным функциям некоторых меню. ( : Красная, : Зеленая, : Желтая, : Синяя) Кнопки ТЕЛЕТЕКСТА ( TEXT/T.OPT) Эти кнопки используются для работы с телетекстом. Включение или отключение отображения субтитров.Кнопки управления ( Управление в меню «МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств (USB, SIMPLINK). Управление видеоустройствами, подключенными с помощью HDMI кабеля, через функцию HDMI-CEC. Открывает меню настроек «SIMPLINK». Доступ к быстрому меню. При нажатии кнопки AD включается функция звуковых описаний. Установка сигнала. (в зависимости от модели) Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.Произведено по лицензии Dolby Laboratories. Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Denition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLCДанное устройство является сертифицированным устройством DivX Certied® и было протестировано в соответствии с жесткими требованиями на совместимость с форматом DivX®.Для воспроизведения приобретенных в формате DivX видео зарегистрируйте свое устройство на vod.divx.com. Найдите код регистрации в разделе DivX VOD в меню настроек устройства.DivX Certied® для воспроизведения видео DivX® с разрешением до HD 1080p, включая премиум-содержимое.DivX®, DivX Certied® и соответствующие логотипы являются товарными знаками компании DivX, LLC и используются согласно лицензии.Защищено одним или несколькими из следующих патентов, зарегистрированных в США: 7,295,673; 7,460,668; 7,515,710; 7,519,274.18 РУCCKИЙ Уведомление о программном обеспечении с открытым исходным кодом Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http:// opensource.lge.com. Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: opensource@lge. com. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

неисправностей Для улучшения качества работы устройства рекомендуется обновление версии ПО (Программного обеспечения). Покупателю следует убедиться в совместимости оборудования с программным обеспечением LGE. При необходимости проконсультируйтесь с представителем компании LGE и загрузите пересмотренную версию ПО в соответствии с руководством, предоставленным LGE. Телевизор не реагирует на команды пульта дистанционного управления (пульта ДУ).

• Проверьте датчик ДУ на телевизоре и повторите попытку.

• Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.

• Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены ( к , к ). ТВ не включается: отсутствуют изображе-ние и звук.

• Убедитесь в том, что телевизор включен.

• Убедитесь в том, что шнур питания подключен к розетке.

• Убедитесь в том, что розетка работает, подключив к ней другие устройства. Телевизор самопроиз-вольно выключается.

• Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.

• Проверьте, включена ли функция Авт. реж. ожидания (в зависимости от модели) / Таймер сна / Время выкл. в меню

• Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически. При подсоединении к компьютеру (RGB/HDMI/DVI), отображается сообщение “Нет сигнала” или “Неверный формат”.

• Выключение/включение телевизора с помощью пульта ДУ.

• Повторное подключение кабеля RGB/HDMI.

• Перезапустите компьютер, пока телевизор включен.РУCCKИЙ

• Используйте эту информацию для устройств серии LX540S, LX530S. Вы можете загрузить программное обеспечение SuperSign и руководство по эксплуатации телевизора с веб-сайта LG Electronics. Посетите  ww w.lgecommercial.com/supersign для загрузки ПО и www.lgecommercial.com/supersigntv для загрузки руководства по эксплуатации  телевизора. Программное обеспечение :  SuperSign W_Server_Lite_vx.x.x_Setup.zip  SuperSign C_v.X.X.X_Setup.zip  SuperSign W_Editor_vx.x.x_Setup.zip Руководство :  SuperSign W_Server_Lite_vx.x.x_Manual.zip  SuperSign W_Editor_vx.x.x_Manual.zip  SuperSign C_vX.X.X_Manual.zip ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размер CАМ модуля (Модуль условного доступа) (Ш x В x Г) 100,0 мм x 55,0 мм x 5,0 мм

эксплуатации Рабочая температура 0 °C–40 °C  Рабочая влажность Менее 80 % Температура хранения -20 °C–60 °C Влажность хранения Менее 85 % AC-DC Адаптер (Только для 22/28LX32**, 22/28LX33**, 22/28LX53**) Изготовитель : Lien chang Модель : LCAP39 Ввод : AC 100-240 B~ 50/60 Гц Выход : DC 19 B    3,42 A Спутниковое цифровое ТВ

Цифровое ТВ Аналоговое ТВ Стандарт вещания DVB-T/T2 DVB-C DVB-S/S2 DVB-T  DVB-C

6000 1500  Волновое сопротивление антенны 75 Ω 1  только для моделей с поддержкой спутникового ТВ / только для моделей с поддержкой DVB-T220 РУCCKИЙ Поддерживаемые режимы HDMI от внешних устройств

горизонтальной развертки (кГц)

вертикальной развертки (Гц) 720 x 480 31,469 31,5 59,94

: Только для LX341*, 42LX330*, 42LX320*, LX31**, LX54**, LX530S Поддерживаемый режим RGB-PC (Только для LX32**, LX33**, LX34**, LX31**, LX540S, LX530S)

горизонтальной развертки (кГц)

Только для LX341*, 42LX330*, 42LX320*, LX31**, LX540S, LX530S Поддерживаемый режим HDMI/ DVI-PC (ПК) (Используйте HDMI IN 1 для PC (ПК)) (Только для LX31**, LX32**, LX33**, LX34**, LX53**, LX54**)

горизонтальной развертки (кГц)

Только для LX341*, 42LX330*, 42LX320*, LX31**, LX54**, LX530S Сведения о подключении к компонентному разъему Компонентный разъем на ТВ Y P

Выходные видеоразъемы на DVD- проигрывателе Y P

(только 50 Гц / 60 Гц)РУCCKИЙ

Поддерживаемые видеоформаты

• Максимальное разрешение: 1920 x 1080 @ 30p (только Motion JPEG 640 x 480 @ 30p)

• *DTS / *rm / *rmvb : В зависимости от модели Поддерживаемые аудиоформаты

• Формат файла : mp3 [Битрейт] 32Кбит/сек - 320Кбит/сек [Частота дискретизации] 16 кГц - 48 кГц [Поддержка] MPEG1, MPEG2, Layer2, Layer3

• Формат файла : AAC [Битрейт] свободный формат [Частота дискретизации] 8 кГц ~ 48 кГц [Поддержка] ADIF, ADTS

• Формат файла : M4A [Битрейт] свободный формат [Частота дискретизации] 8 кГц ~ 48 кГц [Поддержка] MPEG-4

• Формат файла : WMA [Битрейт] 128 Кбит/сек ~ 320 Кбит/сек [Частота дискретизации] 8 кГц ~ 48 кГц [Поддержка] WMA7, WMA8, WMA9 Стандарт

• Формат файла : WMA 10 Pro [Битрейт] ~ 768 Кбит/сек [Канал/Частота дискретизации] M0 : 2-канальный при 48 кГц (Кроме режима LBR), M1 : 5.1-канальный при 48 кГц, M2 : 5.1-канальный при 96 кГц [Поддержка] WMA 10 Pro

• Формат файла : OGG [Битрейт] свободный формат [Частота дискретизации] ~ 48 кГц [Поддержка] OGG Vorvis22 РУCCKИЙ Поддерживаемы форматы изображений

• Category : 2D (jpeg, jpg, jpe) [Доступный форма файлов] SOF0: базовая линия, SOF1: последовательное расширение, SOF2: прогрессивная развертка [Размер фото] Минимальный: 64 x 64, Максимальный: Обычного типа: 15360 (Ш) x 8640 (В), Прогрессивный тип:1920 (Ш) x 1440 (В)

• Категория: BMP [Размер фото] Минимальный: 64 x 64, Максимальный : 9600 x 6400

• Категория : PNG [Доступный формат файлов] чересстрочный, построчный [Размер фото] Минимальный: 64 x 64, Максимальный: Чересстрочный : 1200 x 800, Построчный : 9600 x 6400

• Форматы изображений BMP и PNG могут отображаться медленнее формата JPEG.Модель и серийный номер телевизора указаны на задней панели устройства. Запишите нижеуказанные данные, на случай, если вам потребуется техническое обслуживание.
