MANUAL DE USUARIO 60LX540S LG

Formatos de vídeo suportados

СЕРИЙНЫЙ НОМЕРAntes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite. Seguridad y referencias

• Los TV LED de LG disponen de una pantalla LCD con iluminación posterior LED.2 ESPAÑOL Instrucciones de seguridad Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto. ADVERTENCIA No coloque la TV ni el mando a distancia en los siguientes entornos:

• Una ubicación expuesta a luz solar directa

• Un área con mucha humedad, como un cuarto de baño

• Cerca de cualquier fuente de calor, como hornos u otros dispositivos que emitan calor

• Cerca de la encimera de la cocina o de un humidi cador, donde puede estar expuesta a vapor o aceite

• Un área expuesta a la lluvia o al viento

• Cerca de recipientes que contengan agua, como oreros De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto. No coloque el producto donde pueda verse expuesto al polvo. Esto supone un riesgo de incendio. El enchufe de la toma de corriente es el dispositivo de desconexión. Debe poder acceder en todo momento a dicho enchufe. No toque el enchufe de alimentación con las manos húmedas. Si las clavijas están húmedas o cubiertas de polvo, séquelas o límpielas. Si hay un exceso de humedad, podría sufrir una descarga. Asegúrese de conectar el cable de alimentación a una toma de corriente con toma de tierra. (Excepto para dispositivos sin toma a tierra). Podría electrocutarse o sufrir daños personales. Asegúrese de enchufar el cable de alimentación hasta el nal. Si el cable de alimentación no está completamente conectado, puede provocar un incendio. Asegúrese de que el cable de alimentación no entra en contacto con objetos calientes, como una estufa. Esto puede suponer un riesgo de incendio o de descarga eléctrica. No coloque objetos pesados, ni el propio producto, sobre los cables de alimentación. De lo contrario, podría provocar incendios o descargas eléctricas. Pliegue el cable de antena que conecta la TV con la antena externa del edi cio para evitar que se moje con la lluvia. El agua podría dañar el interior del producto y podrían producirse descargas eléctricas. Cuando monte la TV en la pared, asegúrese de no hacerlo dejando los cables de señal y de alimentación colgando por la parte trasera. Podría causar un incendio o producir una descarga eléctrica. No enchufe demasiados dispositivos eléctricos a una misma toma de alimentación eléctrica múltiple. De lo contrario, podría producirse un incendio por exceso de calentamiento.ESPAÑOL

No golpee ni deje caer el producto cuando lo conecta a dispositivos externos. De lo contrario, podrían producirse lesiones personales o daños en el producto. Mantenga el embalaje de vinilo o de material aislante lejos del alcance de los niños. El material aislante es nocivo si se ingiere. En caso de ingestión por error, provoque el vómito del paciente y acuda al hospital más cercano. El embalaje de vinilo también puede provocar asxia. Manténgalo fuera del alcance de los niños. No permita que los niños se suban ni se agarren a la TV. De lo contrario, la TV podría caerse y ocasionar daños personales. Deseche adecuadamente las pilas usadas para evitar que los niños las ingieran. En caso de que esto suceda, consulte con un médico inmediatamente. No introduzca materiales conductores (como una varilla de metal) en un extremo del cable de alimentación mientras el otro extremo está enchufado a la toma de corriente de pared. Tampoco toque el cable de alimentación una vez enchufado a la toma de corriente. Podría electrocutarse. (En función del modelo) No coloque ni almacene sustancias inamables cerca del producto. Una manipulación imprudente de estas sustancias podría provocar una explosión o un incendio. No introduzca objetos metálicos (como monedas, horquillas, varillas o alambres) ni inamables (como papel o cerillas) dentro del producto. Debe prestarse una atención especial a los niños. Pueden producirse descargas eléctricas, incendios o daños personales. Si se introduce un objeto extraño en el producto, desconecte el cable de alimentación y póngase en contacto con el centro de atención al cliente. No pulverice agua sobre el producto ni frote con ninguna sustancia inamable (como disolvente o benceno). Puede causar un incendio o una descarga eléctrica. No deje que el producto sufra impactos o que caigan objetos sobre él o sobre la pantalla. Podría electrocutarse y el producto podría sufrir daños. No toque el producto o la antena durante una tormenta eléctrica. Podría electrocutarse. No toque la toma de corriente cuando se produzca una fuga de gas. Abra las ventanas y ventile la habitación. Una chispa podría provocar un incendio o causarle quemaduras. No desmonte, repare ni modique el producto según su criterio. Puede causar un incendio o una descarga eléctrica. Póngase en contacto con el centro de atención al cliente para cualquier comprobación, calibración o reparación.4 ESPAÑOL Si ocurre algo de lo indicado a continuación, desenchufe inmediatamente el producto y póngase en contacto con su centro de servicio local.

• El producto ha sufrido un impacto

• Se ha dañado el producto

• Se han introducido objetos extraños en el producto

• El producto emitió humo o un olor extraño Esto podría provocar incendios o descargas eléctricas. Si no tiene previsto utilizar el producto durante mucho tiempo, desenchufe el cable de alimentación. La acumulación de polvo puede provocar incendios, mientras que el deterioro del revestimiento aislante puede provocar fugas eléctricas, descargas o incendios. El aparato no debe quedar expuesto a goteras ni salpicaduras. Tampoco deberá colocar encima objetos con contenido líquido, como oreros. No instale este producto en una pared si puede quedar expuesto al aceite o al vapor de aceite. Esto podría dañar el producto y provocar que se caiga. Si entra agua u otra sustancia en el producto (como un adaptador de CA, cable de alimentación, TV), desconecte el cable de alimentación y póngase en contacto con el centro de atención al cliente inmediatamente. De lo contrario, podría provocar incendios o descargas eléctricas. Utilice únicamente un adaptador de CA autorizado y un cable de alimentación aprobado por LG Electronics. De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto. No desmonte nunca el adaptador de CA ni el cable de alimentación. Esto podría provocar incendios o descargas eléctricas. PRECAUCIÓN Instale el producto en un lugar alejado de ondas de radio. Entre la antena exterior y las líneas de alimentación debe dejarse una distancia suciente como para evitar que se entren en contacto, incluso en caso de caída de la antena. Podría producirse una descarga eléctrica. No instale el producto en lugares como un estante poco estable o una supercie inclinada. Evite también los lugares donde haya vibraciones o en los que no se pueda sostener totalmente. De lo contrario, el producto podría caerse o darse la vuelta, lo cual podría producir daños personales o daños en el producto. Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales. Si tiene intención de montar el producto en la pared, je la interfaz de montaje estándar VESA (piezas opcionales) a la parte posterior del producto. Cuando instale el equipo de forma que vaya a utilizar el soporte de pared (piezas opcionales), fíjelo cuidadosamente para que no se caiga. Utilice únicamente los elementos adjuntos/accesorios especicados por el fabricante.ESPAÑOL

Cuando instale la antena, consulte con un técnico cualicado. De lo contrario, corre riesgo de incendio o de descarga eléctrica. Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud diagonal de la pantalla cuando vea la TV. Si ve la TV durante un largo período de tiempo, es posible que vea borroso. Utilice solamente el tipo especicado de pila. De lo contrario, podrían producirse daños en el mando a distancia. No mezcle pilas nuevas y antiguas. De lo contrario, podrían sobrecalentarse las pilas y presentar fugas. No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar directa, el fuego y emisores de calor eléctricos. NO coloque baterías no recargables en el dispositivo mientras se esté cargando. Asegúrese de que no hay objetos entre el mando a distancia y el sensor. La señal del mando a distancia puede verse afectada por la luz del sol por otra luz fuerte. En este caso, oscurezca la habitación. Cuando conecte dispositivos externos como videoconsolas, asegúrese de que los cables que se conectan sean lo sucientemente largos. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales o daños en el producto. No encienda ni apague el producto enchufando y desenchufando la clavija a la toma de pared. (No utilice la clavija para como un interruptor). Puede provocar un fallo mecánico o una descarga eléctrica. Siga las instrucciones de instalación que se indican a continuación para evitar que el producto se sobrecaliente.

• La distancia entre el producto y la pared ha de ser de al menos 10cm.

• No instale el producto en un lugar sin ventilación (p. ej., en un estante o en un armario).

• No instale el producto en una alfombra o un cojín.

• Asegúrese de que la rejilla de ventilación no está bloqueada por manteles o cortinas. De lo contrario, se pueden producir incendios. Procure no tocar las aberturas de ventilación cuando la TV haya estado funcionando durante largos períodos de tiempo, ya que pueden calentarse. Esto no afecta al funcionamiento ni al rendimiento del producto. Revise periódicamente el cable del aparato, y si su aspecto indica daños o deterioro, desenchúfelo, deje de utilizarlo y haga que un profesional de servicio autorizado lo sustituya por una pieza de repuesto idéntica. Evite que el polvo se acumule en las clavijas del enchufe de alimentación o en la toma. Esto supone un riesgo de incendio.6 ESPAÑOL Proteja el cable de alimentación de un mal uso físico o mecánico: no lo retuerza, no lo doble ni lo punce y evite que se cierre ninguna puerta sobre él. No camine sobre el cable. Preste especial atención a los enchufes, las tomas de pared y el punto de salida del cable en el aparato. No presione el panel con fuerza usando la mano ni ningún objeto alado como un clavo, lápiz o bolígrafo, ni tampoco lo raye. Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo prolongado. Si lo hace, podría provocar una distorsión temporal en la pantalla. Cuando limpie el producto y sus componentes, desconecte la corriente primero y límpielo con un paño suave. Una fuerza excesiva podría producir arañazos o decoloración. No pulverice agua ni limpie el producto con un paño húmedo. No utilice nunca limpiacristales, productos industriales o para vehículos, abrasivos o cera, benceno, alcohol, etc., ya que pueden dañar el producto y el panel. De lo contrario, podrían producirse incendios, descargas eléctricas o daños en el producto (deformación, corrosión o roturas). Siempre que la unidad esté conectada a la toma de corriente, no estará desconectada de la fuente de alimentación aunque el INTERRUPTOR de la unidad esté apagado. Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo. Si los cables que se encuentran en el interior del cordón alimentación se desconectan, puede producirse un incendio. Cuando mueva el producto, asegúrese de apagarlo primero. A continuación, desenchufe los cables de alimentación, los cables de antena y los demás cables de conexión. Puede que el equipo de la TV o el cable de alimentación estén dañados, lo que puede provocar un incendio o una descarga eléctrica. Dado el elevado peso del producto, muévalo o desembálelo siempre con la ayuda de alguien. De lo contrario, se pueden producir daños personales. Póngase en contacto con el centro de atención al cliente para limpiar las piezas internas del producto una vez al año. El polvo acumulado podría producir un fallo mecánico. Solicite cualquier reparación necesaria al personal cualicado. Las reparaciones son necesarias cuando el aparato sufre cualquier tipo de daños, como daños en el cable de alimentación o el enchufe, vertido de líquidos o caída de objetos sobre el aparato, exposición del aparato a la lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una caída. Si toca el producto y está frío, podría producirse un pequeño «parpadeo» al encenderlo. Esto es normal; el producto no tiene ningún problema. El panel es un producto de de alta tecnología con una resolución de dos a seis millones de píxeles. Puede que vea pequeños puntos negros o puntos de colores brillantes (rojo, azul o verde) de 1ppm en el panel. Esto no signica que haya una avería y no afecta al rendimiento ni a la abilidad del producto. Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni reembolsos.ESPAÑOL

Podría ver una luminosidad y un color diferentes en el panel según su posición de visualización (izquierda/derecha/arriba/abajo). Este fenómeno ocurre debido a las propias características del panel. No está relacionado con el rendimiento del producto y no es una avería. Si visualiza una imagen congelada (p. ej., el logotipo del canal de emisión, una escena de un videojuego) durante un largo período de tiempo la pantalla podría dañarse, lo cual haría que la imagen quedase impresa, lo que se conoce como adherencia de imágenes. La garantía no cubre la adherencia de imágenes en el producto. Evite que se muestre una imagen ja en la pantalla de la televisión durante un tiempo prolongado. Además, si se ve la TV en formato 4:3 durante mucho tiempo, se puede producir adherencia de imagen en los bordes del panel. Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni reembolsos. Sonido generado “Crujido”: el sonido que se produce cuando se ve o cuando se apaga la TV está generado por la contracción térmica del plástico debido a la temperatura y a la humedad. Este ruido es común en los productos para los que se requiere deformación térmica. Zumbido del circuito eléctrico/ panel: un circuito de conmutación de alta velocidad, que suministra una gran cantidad de energía para hacer funcionar un producto, genera un ruido de nivel bajo. Varía según el producto. Este sonido generado no afecta al rendimiento ni a la abilidad del producto. No utilice productos eléctricos de alto voltaje cerca de la TV (por ejemplo, un mata mosquitos eléctrico). Esto podría provocar un funcionamiento incorrecto. Preparación NOTA

• La imagen que se muestra puede diferir de la de su TV.

• Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.

• Los menús y las opciones disponibles pueden diferir según la fuente de entrada o modelo de producto que emplee.

• Puede que en el futuro se incorporen nuevas funciones a esta TV.

• La TV puede ponerse en modo de espera para reducir el consumo de energía. Asimismo, debe apagar la TV si no se va a utilizar durante algún tiempo, ya que así también se reduce el consumo de energía.

• La energía consumida durante el uso puede reducirse signicativamente si se disminuye el nivel de luminosidad de la pantalla, lo que ayudaría a reducir los costes generales de funcionamiento.

• Los elementos proporcionados con el producto pueden variar en función del modelo.

• Las especicaciones del producto o el contenido de este manual pueden cambiar sin previo aviso debido a la actualización de las funciones del producto.

• Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deberían tener biseles de menos de 10mm de grosor y 18mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son válidos para el puerto USB de su TV.

• Utilice un cable certicado con el logotipo HDMI.

• Si no utiliza un cable HDMI certicado, es posible que la pantalla no se muestre o que se produzca un error de conexión. (Tipos de cable HDMI recomendados) - Cable HDMI

de alta velocidad (3 m o menos) - Cable HDMI

de alta velocidad con Ethernet (3 m o menos) PRECAUCIÓN

• Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.

• Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.

• Algunos modelos incluyen una delgada película adherida a la pantalla. No la retire.8 ESPAÑOL Compra por separado Los artículos que se compran por separado pueden cambiarse o modicarse sin noticación alguna para mejorar la calidad. Póngase en contacto con el distribuidor para comprar estos artículos. Estos dispositivos solo funcionan en ciertos modelos. El nombre de modelo o su diseño pueden cambiar en función de la actualización de las funciones del producto, las circunstancias o las políticas del fabricante. (En función del modelo) Reloj LED LEC-003 Dispositivo de audio LG AN-WF500 Dongle Wi-Fi / Bluetooth Mantenimiento Limpieza de la TV Limpie la TV con regularidad para mantener el mejor rendimiento y prolongar la vida del producto.

• En primer lugar, apague el aparato y desconecte el cable de alimentación y el resto de cables.

• Si no va usar la TV durante un periodo prolongado, desconecte el cable de alimentación de la toma de pared para evitar posibles daños por rayos o subidas de corriente. Pantalla, marco, carcasa y soporte Para eliminar el polvo o la suciedad leve, use un paño suave, seco y limpio para limpiar la supercie. Para eliminar la suciedad más incrustada, emplee un paño suave humedecido con agua limpia o un detergente suave diluido. A continuación, seque de inmediato el aparato con un paño seco.

• Procure en todo momento no tocar la pantalla, ya que podría dañarla.

• No empuje, frote ni golpee la supercie con la uña ni con objetos puntiagudos, ya que esto podría producir arañazos y distorsionar la imagen.

• No emplee productos químicos, ya que puede dañar el producto.

• No pulverice líquido sobre la supercie. Si penetra agua en la TV, puede producirse un incendio, una descarga eléctrica o un funcionamiento incorrecto. El cable de alimentación Elimine con frecuencia el polvo y la suciedad acumulados en el cable de alimentación. Elevación y desplazamiento de la TV Antes de levantar o mover la TV, lea la información siguiente para evitar arañar o dañar la TV y transportarla de manera segura, independientemente del tipo y tamaño de que se trate.

• Se recomienda mover la TV en el interior de la caja o envuelta en su material de embalaje original.

• Antes de levantar o mover la TV, desenchufe el cable de alimentación y los demás cables.

• Al sostener la TV, la pantalla debería orientarse hacia el lado contrario al que se encuentra usted para evitar dañarla.

• Sujete con rmeza la parte superior e inferior del marco de la TV. Asegúrese de no sujetar la TV por la zona transparente, la zona del altavoz o la zona de la rejilla del altavoz.

• Para transportar una TV grande, se necesitan como mínimo dos personas.

• Cuando transporte la TV con las manos, sujétela como se muestra en la ilustración siguiente.

• Al transportar la TV, no la exponga a sacudidas ni a vibraciones excesivas.

• Cuando transporte la TV, manténgala en vertical, nunca la gire hacia uno de sus lados ni la incline hacia la izquierda o la derecha.

• No aplique demasiada presión sobre la sobre la estructura del marco porque podría doblarse o deformarse y dañar la pantalla.

• Al manipular la TV, asegúrese de no dañar el botón que sobresale del joystick. (En función del modelo) PRECAUCIÓN

• Procure en todo momento no tocar la pantalla, ya que podría dañarla.

• No mueva la TV sujetándola por los organizadores de cables, ya que estos podrían romperse y podrían ocasionarse lesiones físicas o daños a la TV.ESPAÑOL

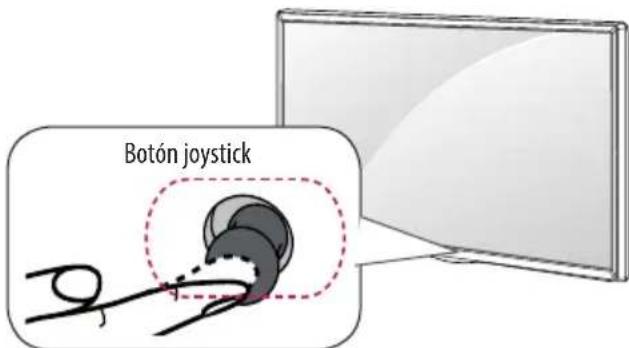

Uso del botón joystick (La imagen que se muestra puede diferir de la de su TV.) Puede utilizar las funciones de la TV fácilmente con solo pulsar o mover el botón joystick hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha. Botón joystick Funciones básicas Encendido Cuando la TV esté apagada, coloque el dedo en el botón joystick, púlselo una vez y, a continuación, retire el dedo. Apagado Cuando la TV esté encendida, coloque el dedo en el botón joystick, púlselo durante unos segundos y, a continuación, retire el dedo. (Sin embargo, si el botón Menu (Menú) está en la pantalla, mantener pulsado el botón joystick le permitirá salir del menú). Control de volumen Puede ajustar el nivel de volumen colocando el dedo en el botón joystick y moviéndolo hacia la izquierda o la derecha. Control de programas Puede desplazarse por los programas almacenados colocando el dedo en el botón y moviéndolo hacia arriba o hacia abajo. Ajuste del menú Cuando la TV esté encendida, pulse el botón joystick una vez. Puede ajustar las opciones de menú moviendo el botón joystick hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha. Apaga la televisión. Permite salir de todas las pantallas y volver al modo de visualización de TV. Permite cambiar la fuente de entrada. Permite acceder al menú principal. NOTA

• Cuando coloque el dedo sobre el botón joystick y lo dirija hacia arriba, abajo, la derecha o la izquierda, tenga cuidado de no pulsarlo. Si lo pulsa primero, no podrá ajustar el volumen y los programas guardados. Montaje en una mesa (La imagen que se muestra puede diferir de la de su TV.) 1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

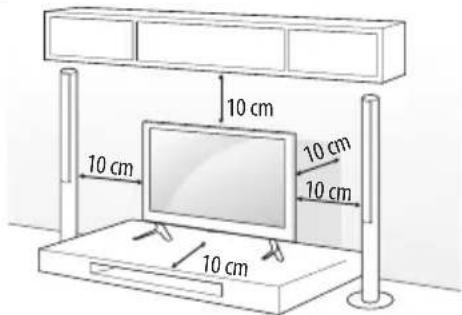

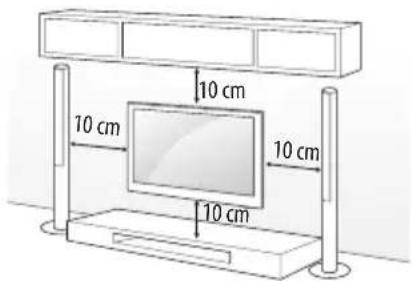

• Deje un espacio de 10cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada. 10 cm 10 cm 10 cm10 cm 10 cm 2 Enchufe el cable de alimentación a una toma de pared. PRECAUCIÓN

• No coloque la TV cerca ni sobre fuentes de calor, ya que esto podría provocar un incendio u otros daños.10 ESPAÑOL Ajuste del ángulo de la TV según la perspectiva (En función del modelo) Gire la TV 20 grados hacia la izquierda o la derecha y ajuste el ángulo de la TV según su perspectiva. 20˚20˚ PRECAUCIÓN

• Tenga cuidado de no pillarse los dedos al ajustar el ángulo del producto. - Pueden producirse daños personales si se pilla las manos o los dedos. Si el producto se inclina demasiado, puede caerse y causar daños personales o en el producto. Fijación de la TV sobre un escritorio (En función del modelo) La TV debe acoplarse al escritorio para que no se mueva hacia adelante o hacia atrás, provocando posibles daños personales o al producto. 4 tornillos (No suministrado con la TV) Tipo A ) Escritorio Soporte NOTA

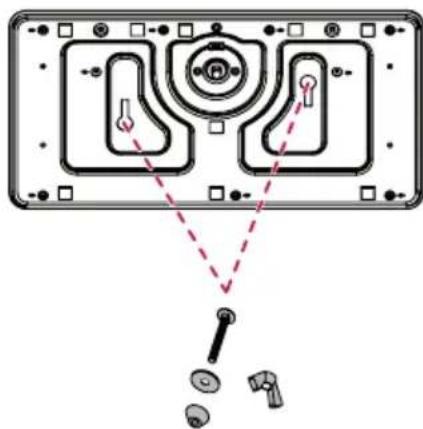

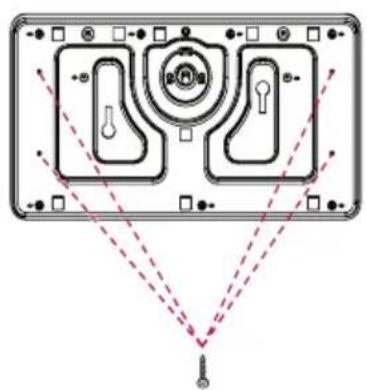

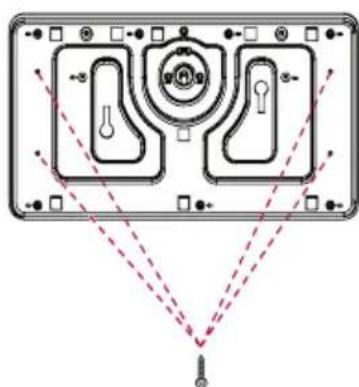

• Tornillo: M5 x L (*L: profundidad de la mesa + 8~10 mm) Ejemplo - Profundidad de la mesa : 15 mm, Tornillo : M5 x L25 2 Tornillos para jar el soporte, 2 Arandelas para jar el soporte, 2 Tuercas para jar el soporte (Suministrados con la TV) Tipo B ) Escritorio Soporte Uso del sistema de seguridad Kensington (Esta función no está disponible en todos los modelos.)

• La imagen que se muestra puede diferir de la de su TV. El conector del sistema de seguridad Kensington se encuentra en la parte posterior de la TV. Para obtener más información sobre la instalación y el uso, consulte el manual que se incluye con el sistema de seguridad Kensington, o visite http://www.kensington.com. Utilice el cable del sistema de seguridad Kensington para conectar la TV a una mesa.ESPAÑOL

Cómo jar la TV a una pared (Esta función no está disponible en todos los modelos.) 1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta.

• Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos. 2 Monte las abrazaderas de pared junto con los pernos en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV. 3 Conecte los cáncamos y las abrazaderas de pared rmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la supercie plana. PRECAUCIÓN

• Asegúrese de que los niños no se suban a la TV ni se cuelguen de esta. NOTA

• Utilice una plataforma o una carcasa que sea lo sucientemente resistente y grande como para soportar la TV de forma segura.

• Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local. Montaje a pared Monte un soporte de montaje en pared opcional en la parte posterior de la TV con cuidado e instale el soporte de montaje en una pared robusta y perpendicular con respecto al suelo. Si desea jar la TV sobre otros materiales del edicio, póngase en contacto con personal cualicado. LG recomienda que un profesional cualicado instale el soporte de pared. Recomendamos el uso del soporte de montaje en pared de LG. Cuando no use el soporte de montaje en pared de LG, use uno en el que se pueda asegurar adecuadamente el dispositivo a la pared, con espacio suciente para poder conectar otros dispositivos externos. 10 cm 10 cm10 cm10 cm Asegúrese de utilizar tornillos y un soporte de montaje en pared que cumplan con el estándar VESA. Las dimensiones estándar de los kits de montaje en pared se describen en la tabla siguiente. Soporte de montaje en pared (se adquiere por separado) Modelo 22LX32** 22LX33** 22LX53** 28LX32** 28LX33** 28LX53** VESA (A x B) 75 x 75 100 x 100 Tornillo estándar M4 x L10 M4 x L10 Número de tornillos

Se adquiere por separado LSW350B LSW440B MSW240

B12 ESPAÑOL PRECAUCIÓN

• En primer lugar, desenchufe el cable de alimentación y, luego, mueva o instale la TV. De lo contrario, podría producirse una descarga eléctrica.

• Retire el soporte antes de instalar la TV en una pared realizando el procedimiento inverso del montaje.

• Si instala la TV en un techo o una pared inclinada, puede caerse y producir lesiones físicas graves. Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con el distribuidor local o con personal cualicado.

• No apriete los tornillos en exceso, ya que esto podría ocasionar daños a la TV y anular la garantía.

• Utilice tornillos y soportes de montaje en pared que cumplan con el estándar VESA. La garantía no cubre los daños ni lesiones físicas causados por el mal uso o por emplear un accesorio inadecuado.

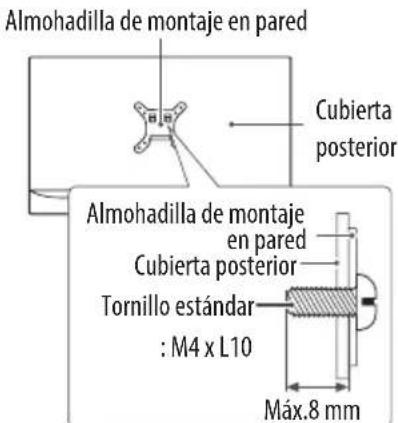

• La longitud del tornillo desde la supercie exterior de la cubierta posterior debe ser inferior a 8 mm. (Sólo 22/28LX32**, 22/28LX33**, 22/28LX53**) Almohadilla de montaje en pared Cubierta posterior Tornillo estándar : M4 x L10 Almohadilla de montaje en pared Cubierta posterior Máx.8 mm NOTA

• Utilice los tornillos que se enumeran en las especicaciones del estándar VESA.

• El kit de montaje en pared incluye un manual de instalación y las piezas necesarias.

• El soporte de montaje en pared es opcional. Puede solicitar accesorios adicionales a su distribuidor local.

• La longitud de los tornillos puede diferir según el soporte de montaje en pared. Asegúrese de emplear una longitud adecuada.

• Para obtener más información, consulte el manual incluido con el soporte de montaje en pared.

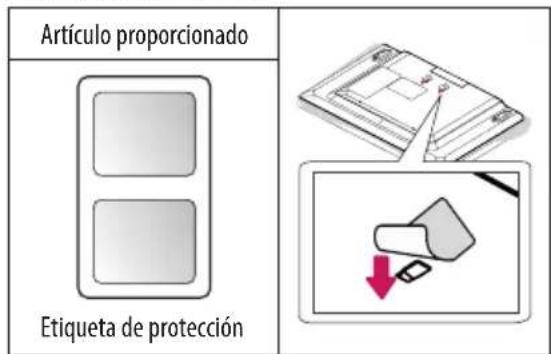

• Utilice la etiqueta de protección cuando instale el soporte de montaje en pared. La etiqueta de protección impedirá que se acumule polvo y suciedad en la abertura. (Solo si se proporciona el artículo de la siguiente forma) Artículo proporcionado Etiqueta de protección

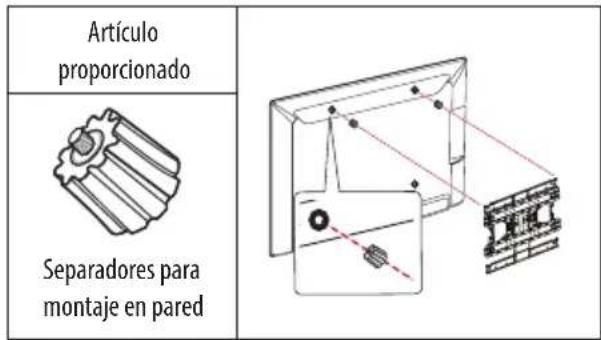

• Cuando instale el TV a un soporte de pared, introduzca los separadores del soporte en los oricios del TV destinados a tal n, para ajustar el ángulo vertical de la TV. (Solo si se proporciona el artículo de la siguiente forma) Artículo proporcionado Separadores para montaje en paredESPAÑOL

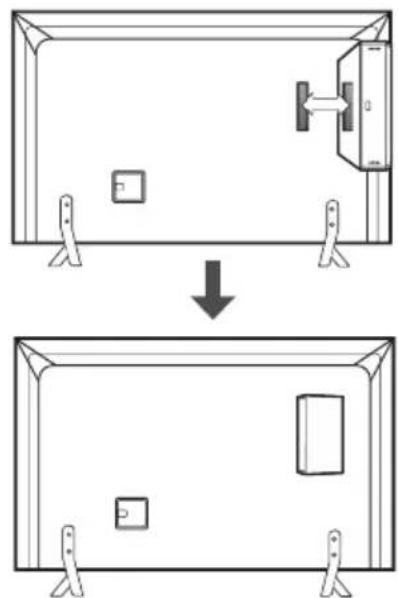

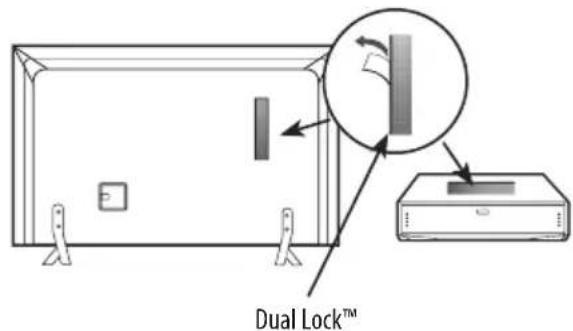

Cómo se utiliza Dual Lock™ (Solo si se proporciona el artículo de la siguiente forma) (Esta función no está disponible en todos los modelos.) Coloque el receptor digital en el televisor y utilícelo cuando desee. 1 Tras retirar el papel protector del bloqueo doble, péguelo al televisor y al receptor digital como se indica. Dual Lock™ 2 Fije el receptor digital al televisor presionando las tiras de velcro. NOTA

• Asegúrese de que la supercie del producto esté libre de sustancias extrañas y, a continuación, coloque el bloqueo doble.

• Deje transcurrir al menos tres días antes de colocar el receptor digital en el televisor para que la unión del bloqueo doble se seque. Conexiones (noticaciones) Puede conectar varios dispositivos externos a la TV y cambiar entre los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre la conexión de dispositivos externos, consulte el manual que se incluye con cada dispositivo. Los dispositivos externos disponibles son: receptores HD, reproductores de DVD, vídeos, sistemas de audio, dispositivos de almacenamiento USB, PC, consolas de juegos, etc. NOTA

• La conexión de dispositivos externos puede variar entre distintos modelos.

• Conecte los dispositivos externos a la TV independientemente del orden de los puertos de la TV.

• Si graba un programa de TV en un grabador de DVD o un vídeo, asegúrese de conectar el cable de entrada de señal de TV a la TV a través del grabador de DVD o del vídeo. Para obtener más información sobre la grabación, consulte el manual que se incluye con el dispositivo que se conecte.

• Consulte el manual del equipo externo para obtener las instrucciones de funcionamiento.

• Si conecta una consola de juegos a la TV, emplee el cable proporcionado con el dispositivo en cuestión.

• En el modo PC, puede que se genere ruido asociado a la resolución, al patrón vertical, al contraste o a la luminosidad. Si se produce ruido, cambie la salida PC a otra resolución, cambie la frecuencia de actualización o ajuste la luminosidad y el contraste del menú IMAGEN hasta que la imagen se muestre más clara.

• En el modo PC, puede que algunos ajustes de la resolución no funcionen correctamente en función de la tarjeta gráca. Conexión de la antena Conecte la TV a una toma de pared de antena con un cable RF (75 Ω).

• Emplee un divisor de señal cuando desee utilizar más de dos TV.

• Si la imagen es de poca calidad, instale un amplicador de señal correctamente para mejorar la calidad de imagen.

• Si la imagen es de poca calidad con una antena conectada, intente volver a orientar la antena en la dirección adecuada.

• No se suministran el cable de antena ni el conversor.

• Audio DTV admitido: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC Conexión de la antena parabólica (Solo los modelos de satélite) Para conectar la TV a una antena parabólica, enchufe un cable de RF de satélite a una toma de satélite (75Ω).14 ESPAÑOL Conexión de adaptador (En función del modelo) PRECAUCIÓN

• Antes de conectar el enchufe de alimentación de la TV a la toma de pared, compruebe que ha conectado la TV al adaptador de alimentación de CC. Conexión del módulo CI (En función del modelo) Puede visualizar los servicios de abono (de pago) en el modo de DTV.

• Compruebe si el módulo CI se ha insertado en la ranura para tarjeta PCMCIA en la dirección correcta. Si el módulo no se ha insertado correctamente, podría causar daños en la TV y en la ranura para tarjeta PCMCIA.

• Si la TV no reproduce vídeo ni audio cuando se conecta CI+ CAM, póngase en contacto con el operador del servicio por satélite/ cable/digital terrestre. Conexión con euroconector (En función del modelo) Transmite las señales de audio y vídeo de un dipositivo externo a la TV. Conecte el dispositivo externo y la TV con un cable euroconector. Tipo de salida Modo de entrada AV1 (Salida de TV

TV digital TV digital TV analógica, AV TV analógicaComponent HDMI 1 Salida de TV: salida de señales de TV analógica o digital.

• Todo cable euroconector que se emplee deberá estar blindado. Conguración de la salida del altavoz EXTERNALSPEAKER OUTVOLUMECONTROL

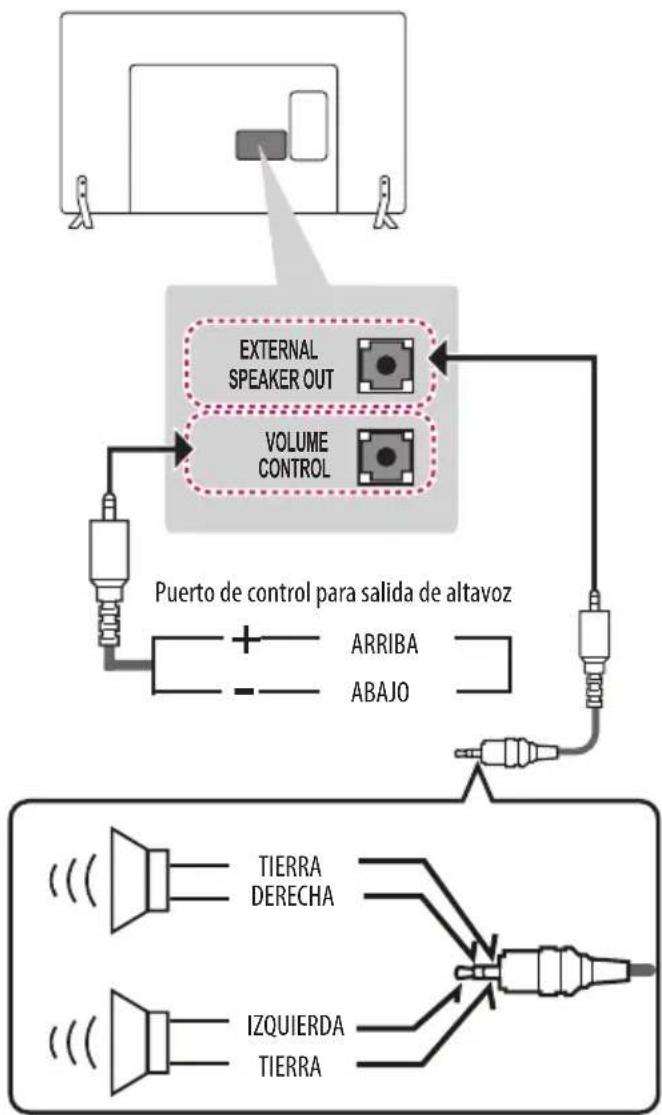

ARRIBA ABAJO Puerto de control para salida de altavoz DERECHA IZQUIERDA TIERRA TIERRA Método de puerto de control de volumen

• Cable espec. TIERRA / Arriba / Abajo Cada clavija arriba/abajo pasa a 3,3 V con las GPIO de la CPU. La CPU detecta la transición de 3,3 V al nivel de TIERRA para el control de volumen. NOTA

• Utilícelo únicamente con la toma estéreo de 3,5 mm de 3 polos.ESPAÑOL

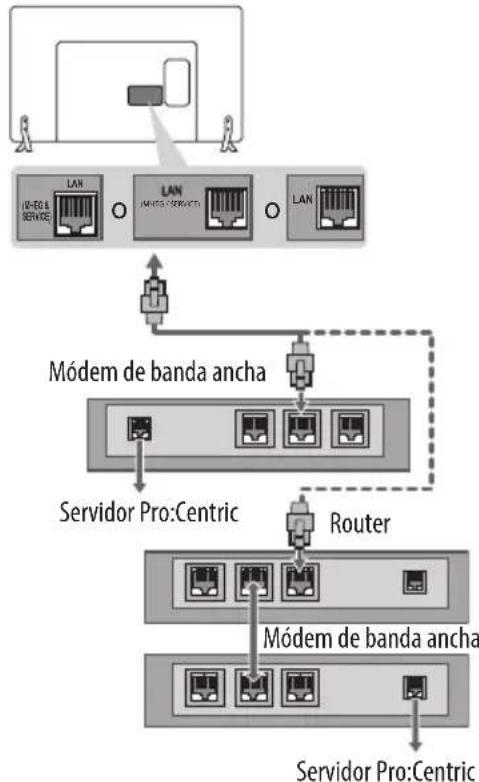

Conguración de red Conexión de red con cables (En función del modelo) Esta TV puede conectarse a una servidor Pro:Centric a través del puerto LAN. Tras realizar la conexión física, la TV debe congurarse para la comunicación en red. Conecte el puerto LAN del módem o el router del servidor Pro:Centric al puerto LAN de la TV.

LAN (MHEG & SERVICE) Servidor Pro:Centric Módem de banda ancha o o Módem de banda ancha Servidor Pro:Centric Router PRECAUCIÓN

• No conecte un cable de teléfono modular al puerto LAN.

• Puesto que hay varios métodos de conexión, siga las especicaciones de su operador de telecomunicaciones o proveedor de servicios de Internet. Otras conexiones Conecte la TV a los dispositivos externos. Para conseguir la mejor calidad de imagen y sonido, conecte el dispositivo externo y la TV con el cable HDMI. Algunos cables no se incluyen. Mando a distancia (En función del modelo) Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento y utilice la TV correctamente. Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas (AAA de 1,5V) haciendo coincidir los polos y con las indicaciones de la etiqueta del interior del compartimento, y vuelva a colocar la tapa. Para quitar las pilas, realice el proceso de instalación en orden inverso. PRECAUCIÓN

• No mezcle pilas antiguas y nuevas, ya que esto podría dañar el mando a distancia.

• El mando a distancia no se incluye en todos los mercados. Asegúrese de apuntar con el mando a distancia hacia el sensor correspondiente de la TV.

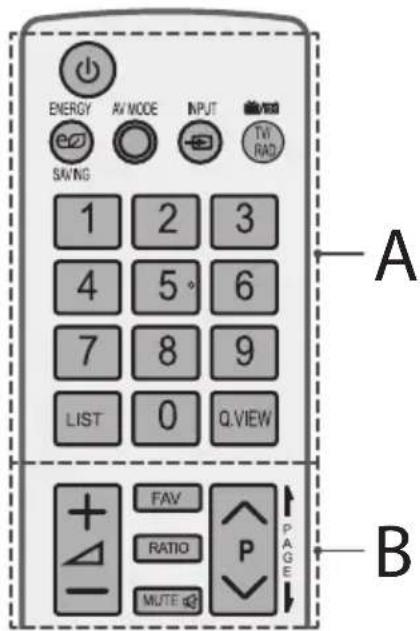

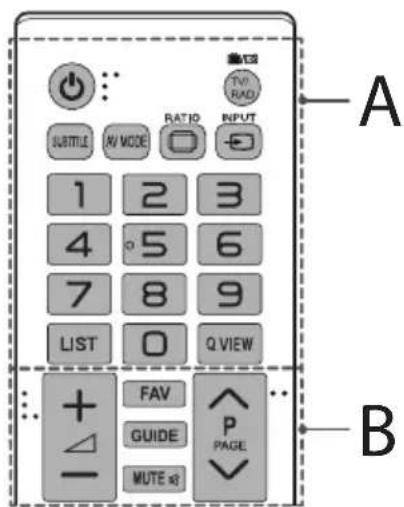

(ENCENDIDO/APAGADO) Permite encender y apagar la TV. Permite seleccionar un programa de radio, TV o DTV. Recupera la opción de subtítulos preferida en modo digital. Permite seleccionar un modo AV. Permite cambiar el tamaño de la imagen. Permite cambiar la fuente de entrada. Botones numéricos Permite introducir números. Permite el acceso a la lista de programas almacenados. Permite volver al programa visto anteriormente.16 ESPAÑOL

Permiten ajustar el nivel de volumen. Permite acceder a la lista de canales favoritos. Muestra la guía de programación. Permite silenciar el sonido completamente. Permite desplazarse por los programas o canales almacenados. Permite ir a la pantalla anterior o siguiente.

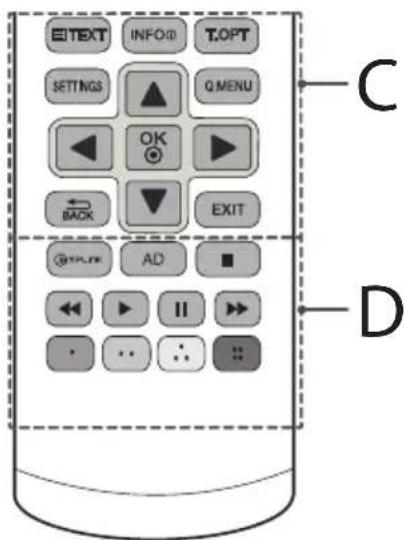

BOTONES DEL TELETEXTO ( ) Estos botones se usan para el teletexto. Permite visualizar la información del programa actual y la pantalla. Permite el acceso a los menús principales. Permite el acceso a los menús rápidos. Permite seleccionar menús u opciones y conrmar las entradas. Botones de navegación (arriba/abajo/izquierda/derecha) Permiten desplazarse por los menús y las opciones. Permite volver al nivel anterior. Permite salir de todas las pantallas y volver al modo de visualización de TV.

Accede a los dispositivos AV conectados con el cable HDMI a través de HDMI-CEC. Pulsando el botón AD, se activará la función de descripción de audio. Botones de control ( ) Permiten controlar los menús MIS MEDIOS o los dispositivos compatibles con SIMPLINK (USB y SIMPLINK). Botones de colores Permiten acceder a funciones especiales de algunos menús. ( : rojo, : verde, : amarillo, : azul)

(ENCENDIDO/APAGADO) Permite encender y apagar la TV. ENERGY SAVING(AHORRO DE ENERGÍA) Permite ajustar la luminosidad de la pantalla para reducir el consumo de energía. Permite seleccionar un modo AV. Permite cambiar la fuente de entrada. Permite seleccionar un programa de radio, TV o DTV. Botones numéricos Permite introducir números. Permite el acceso a la lista de programas almacenados. Permite volver al programa visto anteriormente.

Permiten ajustar el nivel de volumen. Permite acceder a la lista de canales favoritos. Permite cambiar el tamaño de la imagen. Permite silenciar el sonido completamente. Permite desplazarse por los programas o canales almacenados. PAGE Permite ir a la pantalla anterior o siguiente.ESPAÑOL

Muestra la guía de programación. Permite activar y desactivar el menú interactivo de hotel. Permite visualizar la información del programa actual y la pantalla. Botones de navegación (arriba/abajo/izquierda/derecha) Permiten desplazarse por los menús y las opciones. Permite seleccionar menús u opciones y confirmar las entradas. Permite el acceso a los menús principales. (VOLVER) Permite volver al nivel anterior. Permite salir de todas las pantallas y volver al modo de visualización de TV.Botones de colores Permiten acceder a funciones especiales de algunos menús. ( : rojo, : verde, : amarillo, : azul)

BOTONES DEL TELETEXTO ( TEXT/T.OPT) Estos botones se usan para el teletexto. Recupera la opción de subtítulos preferida en modo digital.Botones de control ( ) Permiten controlar los menús MIS MEDIOS o los dispositivos compatibles con SIMPLINK (USB y SIMPLINK). Accede a los dispositivos AV conectados con el cable HDMI a través de HDMI-CEC. Permite el acceso a los menús rápidos. Pulsando el botón AD, se activará la función de descripción de audio. Permite ajustar la función de alarma. (En función del modelo) Licencias Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com.Fabricado con la autorización de Dolby Laboratories. Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories.Los términos HDMI y HDMI High-Denition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI Licensing LLC en EE. UU. y otros países.Este dispositivo cuenta con la certicación DivX Certied®, dado que ha superado las rigurosas pruebas de reproducción de vídeo DivX®.Para reproducir vídeos DivX, primero debe registrar el dispositivo en vod.divx.com. Puede encontrar el código de registro en la sección DivX VOD del menú de conguración del dispositivo.Con DivX Certied® puede reproducir vídeo DivX® hasta HD 1080p, incluido el contenido premium.DivX®, DivX Certied® y los logotipos asociados son marcas comerciales de DivX, LLC y se utilizan con licencia.Protección por una o más de las siguientes patentes de los EE.UU.: 7,295,673; 7,460,668; 7,515,710; 7,519,274.18 ESPAÑOL Información del aviso de software de código abierto Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http:// opensource.lge.com. Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantía y avisos de copyright. LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto. Solución de problemas La versión de software puede actualizarse para mejorar el rendimiento. El cliente debe estar seguro de que su equipo es compatible con el software LGE. Si fuera necesario, póngase en contacto con LGE y cargue la versión de software revisada tal y como le hayan indicado. No se puede controlar la TV con el mando a distancia.

• Compruebe el sensor para el mando a distancia del producto e inténtelo de nuevo.

• Compruebe si hay algún obstáculo entre el producto y el sensor para el mando a distancia.

• Compruebe si las pilas aún funcionan y si están bien colocadas ( a y a ). No se muestra ninguna imagen ni se produce ningún sonido.

• Compruebe si el producto está encendido.

• Compruebe si el cable de alimentación está conectado a una toma de pared.

• Compruebe si hay algún problema con la toma de pared. Para ello, conecte otros productos. La TV se apaga repentinamente.

• Compruebe los ajustes de control de alimentación. Puede que se haya cortado el suministro eléctrico.

• Compruebe si las funciones Espera Automática (En función del modelo) / Temporizador Apagado / Apagado auto. están activadas en la opción de ajustes de HORA.

• Si no hay señal cuando la TV está encendida, la TV se apagará automáticamente transcurridos 15 minutos de inactividad. Al conectar al PC (RGB/HDMI/DVI), aparecerá el mensaje “No signal” (Sin señal) o “Invalid Format” (Formato no válido).

• Encienda y apague la TV con el mando a distancia.

• Vuelva a conectar el cable RGB/HDMI.

• Reinicie el PC con la TV encendida.ESPAÑOL

INFORMACIÓN IMPORTANTE

TV digital TV analógica Sistema de televisión DVB-T/T2 DVB-C DVB-S/S2 DVB-T  DVB-C

: Sólo LX341*, 42LX330*, 42LX320*, LX31**, LX54**, LX530S Información de conexión de puertos de componentes Puertos de componentes de la TV Y P

Puertos de salida de vídeo del reproductor de DVD Y P

(Sólo 50 / 60 Hz)ESPAÑOL

Formatos de vídeo admitidos

• *DTS / *rm / *rmvb: en función del modelo Formatos de audio admitidos

• Tipo de archivo : mp3 [Velocidad de bits] 32Kbps - 320Kbps [Frecuencia de muestreo] 16kHz - 48kHz [Soporte] MPEG1, MPEG2, capa 2, capa 3

• Tipo de archivo : AAC [Velocidad de bits] Formato libre [Frecuencia de muestreo] 8 kHz ~ 48 kHz [Soporte] ADIF, ADTS

• Tipo de archivo: M4A [Velocidad de bits] Formato libre [Frecuencia de muestreo] 8 kHz ~ 48 kHz [Soporte] MPEG-4

• Tipo de archivo : WMA [Velocidad de bits] de 128 kbps ~ 320 kbps [Frecuencia de muestreo] 8 kHz ~ 48 kHz [Soporte] WMA7, WMA8, WMA9 estándar

• Tipo de archivo : WMA 10 Pro [Velocidad de bits] ~ 768 kbps [Canal/Frecuencia de muestreo] M0: hasta 2 canales ~ 48 kHz (Excepto modo LBR), M1: hasta 5.1 canales ~ 48 kHz, M2: hasta 5.1 canales ~ 96 kHz [Soporte] WMA 10 Pro

• Tipo de archivo : OGG [Velocidad de bits] Formato libre [Frecuencia de muestreo] ~ 48 kHz [Soporte] OGG Vorvis22 ESPAÑOL Formatos de foto admitidos

• Categoría : 2D (jpeg, jpg, jpe) [Tipo de archivo disponible] SOF0: base, SOF1: extensión secuencial, SOF2: progresivo [Tamaño de foto] Mínimo: 64 x 64, Máximo: Tipo normal: 15360 (ancho) x 8640 (alto), Tipo progresivo: 1920 (ancho) x 1440 (alto)

• Categoría : BMP [Tamaño de foto] Mínimo : 64 x 64, Máximo : 9600 x 6400

• Categoría : PNG [Tipo de archivo disponible] Entrelazado, no entrelazado [Tamaño de foto] Mínimo : 64 x 64, Máximo: Entrelazado: 1200 x 800, No entrelazado: 9600 x 6400

• Es posible que la visualización de los archivos con formato BMP y PNG sea más lenta que los de formato JPEG.Los números de modelo y serie de la TV se encuentran en la parte posterior del producto. Anótelos por si alguna vez necesita asistencia. MODELO N.º DE SERIESetinizi çalıştırmadan önce bu kılavuzu lütfen dikkatle okuyun ve ileride başvurmak için saklayın. Güvenlik ve Referans KULLANIM KILAVUZU www.lg.com LED TV*
