РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KH 3433 N CLATRONIC

Руководство по эксплуатации

Konvektoros melegítő • Конвектор • Конвекционный нагреватель

KH 3433 N

Переключатели....стр. 3
Руководство по эксплуатации......стр. 51
Технические данные....стр. 55

Schalter

Schakelaars • Boutons • Interruptores

Модель:....KH 3433 N

Вага нетто:......прибл. 3,85 кг

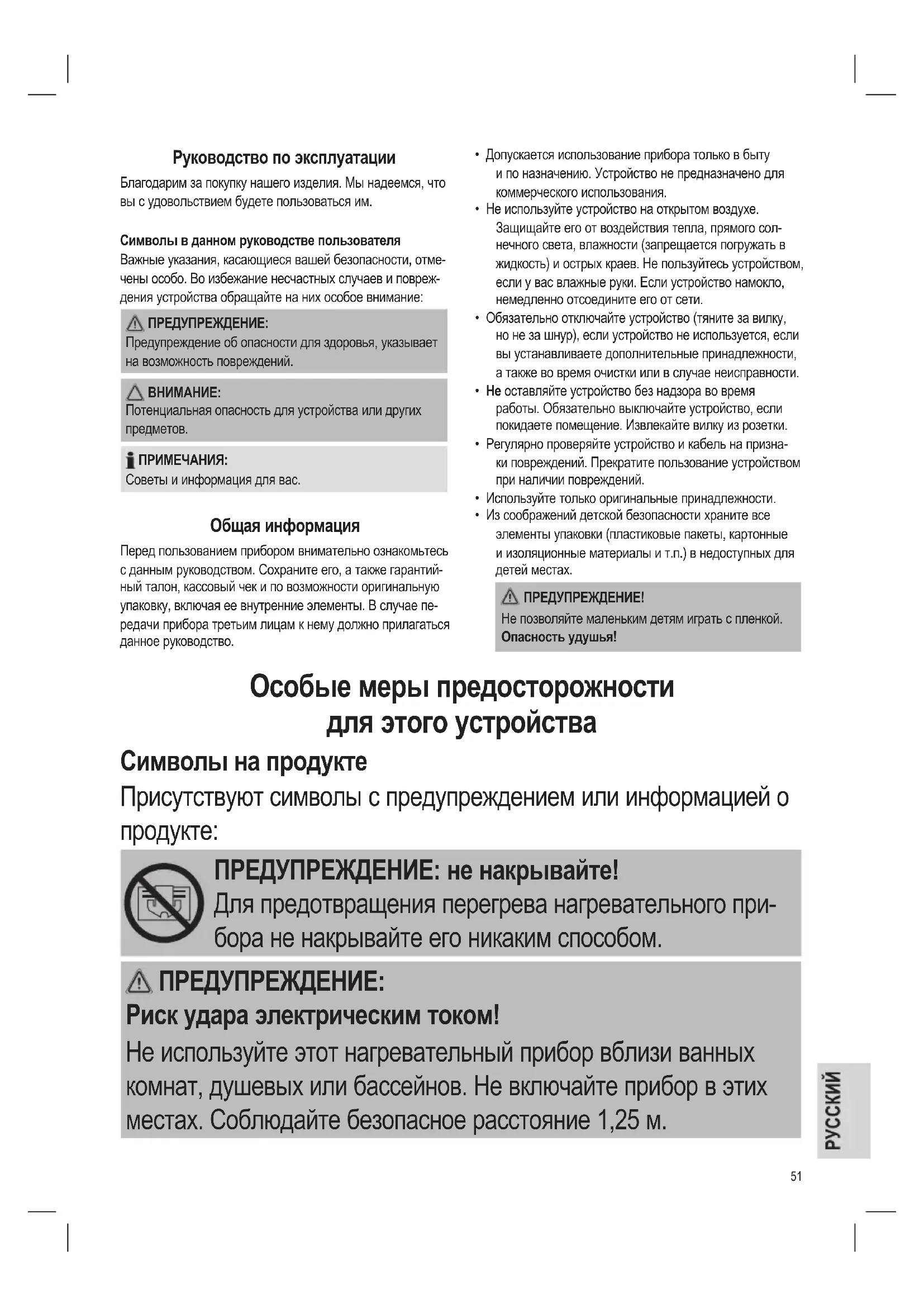

Руководство по эксплуатации

Благодарим за покупку нашего изделия. Мы надеемся, что вы с удовольствием будете пользоваться им.

Символы в данном руководстве пользователя

Важные указания, касающиеся вашей безопасности, отмечены особо. Во избежание несчастных случаев и повреждения устройства обращайте на них особое внимание:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждение об опасности для здоровья, указывает на возможность повреждений.

ВНИМАНИЕ:

Потенциальная опасность для устройства или других предметов.

ПРИМЕЧАНИЯ:

Советы и информация для вас.

Общая информация

Перед пользованием прибором внимательно ознакомьтесь с данным руководством. Сохраните его, а также гарантийный талон, кассовый чек и по возможности оригинальную упаковку, включая ее внутренние элементы. В случае передачи прибора третьим лицам к нему должно прилагаться данное руководство.

• Допускается использование прибора только в быту и по назначению. Устройство не предназначено для коммерческого использования.
• Не используйте устройство на открытом воздухе. Защищайте его от воздействия тепла, прямого солнечного света, влажности (запрещается погружать в жидкость) и острых краев. Не пользуйтесь устройством, если у вас влажные руки. Если устройство намокло, немедленно отсоедините его от сети.
• Обязательно отключайте устройство (тяните за вилку, но не за шнур), если устройство не используется, если вы устанавливаете дополнительные принадлежности, а также во время очистки или в случае неисправности.
• Не оставляйте устройство без надзора во время работы. Обязательно выключайте устройство, если покидаете помещение. Извлекайте вилку из розетки.
• Регулярно проверяйте устройство и кабель на признаки повреждений. Прекратите пользование устройством при наличии повреждений.
• Используйте только оригинальные принадлежности.
• Из соображений детской безопасности храните все элементы упаковки (пластиковые пакеты, картонные и изоляционные материалы и т.п.) в недоступных для детей местах.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте маленьким детям играть с пленкой. Опасность удушья!

Особые меры предосторожности для этого устройства

Символы на продукте

Присутствуют символы с предупреждением или информацией о продукте:

ПРЕДУПРЕЖДЕНИЕ: не накрывайте!

Для предотвращения перегрева нагревательного прибора не накрывайте его никаким способом.

ПРЕДУПРЕЖДЕНИЕ:

Риск удара электрическим током!

Не используйте этот нагревательный прибор вблизи ванных комнат, душевых или бассейнов. Не включайте прибор в этих местах. Соблюдайте безопасное расстояние 1,25 м.

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Риск возгорания

• Некоторые детали прибора могут сильно нагреваться и можно обжечься. Избегать соприкосновения с кожей.
• Необходимо быть предельно осторожным в присутствии детей и людей из группы риска.
• Исходящий воздух достигает температуры до 110°C! Не позволяйте детям играть без наблюдения вблизи этого прибора.

Риск взрыва

Внутри прибора находятся горячие нагревательные элементы. Не применяйте прибор вблизи пожаро- или взрывоопасных жидкостей или газов!

ВНИМАНИЕ:

- Это вспомогательный нагревательный прибор. Не оставляйте этот прибор без присмотра на несколько часов. Не поки- дайте свой дом, когда используется прибор.

Безопасное расстояние

• Нагревательный прибор не следует ставить непосредственно под настенной электрической розеткой.
• Соблюдайте безопасное расстояние 1 м до пожароопасных объектов, подобных мебели, занавескам и т.д.

Выберите подходящее для эксплуатации место!

• Устройство следует использовать только когда оно находится в вертикальном положении.
• Устанавливайте прибор на горизонтальное, жароустойчивое основание.
• Всегда устанавливайте прибор так, чтобы воздух могу свободно поступать в прибор и выходить из него.

ВНИМАНИЕ:

Риск перегрева

Не проводите обогрев комнат, объемом менее 4 м³.

• Во избежание риска случайного перезапуска функции тепловой защиты, данный прибор не должен быть подключен через внешнее переключающее устройство, такое как таймер, или подключен к цепи электропитания, которая регулярно включается или выключается.
• Убедитесь, что на приборе не лежит кабель. Проложите кабель по полу от задней стенки прибора.
  • Перед перемещением прибора дождитесь его остывания.
• Не вставляйте в прибор посторонние предметы.
• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психическими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.
• Не позволяйте детям играть с прибором.
• Чистка и уход за прибором не должны проводиться детьми без надзора.
• Необходимо использовать прибор вдали от детей мо- ложе 3-х лет, если только они не находятся под постоянным присмотром.

• Дети старше 3-х и младше 8 лет могут только включать и выключать прибор под присмотром взрослых, или, если их обучили безопасно использовать данный прибор, и они понимают риски, связанные с прибором, а также, если прибор установлен в нормальном месторасположении.

• Дети старше 3-х и младше 8 лет не должны вставлять вилку в розетку, не должны очищать прибор и / или производить техническое обслуживание.

• Не пытайтесь самостоятельно отремонтировать устройство. Обратитесь к авторизованному профессионалу. Во избежание опасности менять поврежденный кабель на аналогичный должен производитель, наша клиентская служба или любой другой квалифицированный специалист.

Комплект поставки

1 Нагревательный прибор
2 Опоры
8 Винты, 17 мм, для монтажа опор

Распаковка устройства

1. Извлеките устройство из упаковки.
2. Удалите все упаковочные материалы, такие как полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.
3. Убедитесь, что в коробке есть все компоненты.

ПРИМЕЧАНИЯ:

На устройстве все еще могут оставаться мелкие частицы и пыль, оставшиеся после производственного процесса. Рекомендуется почистить устройство, как описано в разделе "Чистка".

Сборка опор

• Аккуратно поставьте прибор на его плоскую сторону.
• Прикрутите две опоры винтами 17 мм к основанию прибора.

ПРЕДУПРЕЖДЕНИЕ:

Используйте для этого только винты длиной 17 мм из комплекта поставки. Более длинные винты могут повредить прибор (винты с более глубоким вкручиванием) или вызвать опасность жизни и здоровья.

Подключение к электросети

Требования к источнику питания

Прибор может потреблять всего до 2000 Вт. Для такой нагрузки рекомендуется отдельная линия питания, защищенная бытовым автоматом защиты цепи 16 А.

ВНИМАНИЕ: Перегрузка!

• При необходимости использования удлинителей они должны иметь сечение жилы не менее 1,5 мм².
• Не используйте несколько розеток, так как это устройство слишком мощное.

Подключение

• Убедитесь, что прибор выключен. Регулятор температуры должен находиться в положении "MIN". Контрольные лампочки погаснут.
• Убедитесь в соответствии напряжения питания прибор (на паспортной табличке) и напряжения сети питания.
• Сетевую вилку необходимо включать в правильно установленную розетку с заземляющим контактом.

Инструкции по применению (стр. 3, рис.)

Термостат

Термостат (IV) - это зависящий от температуры переключатель.

Переключатель функций

Нагреватель

Тепловыделение зависит от настройки мощности. Можно выбрать одно из 3 значений, чтобы регулировать тепловыделение:

Переключатель функций I	=	750 Вт
Переключатель функций II	=	1250 Вт
Переключатель функций I + II	=	2000 Вт

Вентилятор

Можно использовать вентилятор (III) независимо от нагревателя.

Работа

Можно использовать прибор для следующих областей применения:

a) Настройка нагревательного прибора на три уровня.
Для этого необходимо включить термостат.
б) Включение вентилятора.
Для этого необходимо включить термостат.
в) Включение нагревателя и вентилятора.
Для этого необходимо включить термостат.
г) Настройка температуры в комнате.
д) Поддерживание в комнате температуры выше замер- зания.

ПРИМЕЧАНИЯ:

Контрольные лампочки переключателя функция указывают режим работы.

Нагрева комнаты до нужной температуры

1. Поверните ручку управления термостатом в положение "MAX".
2. Включите один или два переключателя функций. Загорятся контрольные лампочки переключателей.
3. После достижения в комнату нужной температуры медленно поверните ручку термостата обратно до выключения прибора. Контрольные лампочки погаснут.

ПРИМЕЧАНИЯ:

Термостат будет поддерживать в комнате установленную температуру. Нагревательный прибор и, возможно, вентилятор будут автоматически включаться и выключаться.

Защита от замерзания

ПРИМЕЧАНИЯ:

Действие защиты от замерзания зависит от размеров комнаты.

1. Поверните ручку управления термостатом как можно дальше к положению "MIN".
2. Включите оба переключателя функций нагревателя.
   В таком положении нагревательный прибор будет постоянно поддерживать температуру выше точки замерзания.

Выключение

1. Выключите переключатель функций. Контрольные лампочки погаснут.
2. Поверните регулятор температуры как можно дальше к положению "MIN".
3. Отключите от розетки шнур электропитания.

Защита от перегрева

Прибор оснащен защитой от перегрева, которая автоматически выключает прибор в случае превышения его температуры. Функция тепловой защиты не перезапускается автоматически. Чтобы снова начать эксплуатацию устройства, выполните следующие действия:

• Выключите переключатель функций. Поверните регулятор температуры к положению "MIN". Отключите шнур электропитания. Дождитесь остывания прибора примерно за 15 минут перед повторным использованием.
• Был ли перегрева прибора? Проверьте, не перекрыты ли впуск воздуха и вентиляция нагревателя. При необходимости, удалите посторонние предметы.

В случае, когда защита от перегрева быстро выключает прибор, возможен дефект прибора.

• Снова выключите прибор и отключите от силового электропитания.
• Обеспечьте проверку прибора в розничной торговой сети или сервисном центре.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Всегда перед чисткой вынимайте сетевой штекер и ждите, пока прибор не остынет.
• Не погружайте прибор в воду. Это может быть причиной электрического удара или пожара.

ВНИМАНИЕ:

• Не используйте провочные щётки или другие царапающие предметы.

• Не используйте сильные или царапающие чистящие средства.

• Удаляйте пыль с прибора сухой тканью.

• Влажная (не мокрая) ткань может использоваться для удаления пятен.

Технические данные

Модель:....KH 3433 N

Электропитание: 230 В\~, 50 Гц

Потребляемая мощность:......2000 Вт

Класс защиты:......I

Вес нетто:……примерно. 3,85 кг Мы сохраняем право на технические и конструкционные из- менения в рамках продолжающейся разработки продукта.

Данное устройство соответствует всем текущим директивам СЕ, таким как электромагнитная совместимость и низкое напряжение; оно произведено в соответствии с новейшими правилами техники безопасности.
