РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PKL 641 D2IXHA HOTPOINT-ARISTON

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1

Предупреждения,4

Сервисное обслуживание,6

Описание изделия,8

Установка,36

Включение и эксплуатация,40

Предосторожности и рекомендации,41

Техническое обслуживание и уход,41

Неисправности и методы их устранения,42

KZ

Қазақша

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации. Будьте осторожны и не касайтесь нагревательных элементов. Не разрешайте детям младше 8 лет приближаться к изделию без контроля. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или

умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

ВНИМАНИЕ: Опасно оставлять включенную конфорка с маслом или жиром без присмотра, так как это может привести к пожару. НИКОГДА не пытайтесь погасить пламя/пожар водой. Прежде всего выключите изделие и накройте пламя крышкой или огнеупорной тканью

ВНИМАНИЕ: Опасность пожара: не оставляйте предметов на варочных поверхностях.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

Ескертулер

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• тип неисправности
  • модель изделия (Мод.)
• номер тех. паспорта (серииныи №)

Эти данные вы наидете на паспортной табличке, расположенной на изделии.

KZ

Көмек

Байланыс акпараты:

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД
2. ГАЗОВЫЕ КОНФОРКИ
3. Регуляторы ГАЗОВЫХ КОНФОРОК
4. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК

5. ЗАЩИТНОЕ УСТРОЙСТВО

6. ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите конфорку, наиболее соответствующую диаметру используемой посуды.
   • Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.

7. Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического зажигания нужной конфорки.
8. УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени перекрывает подачу газа.

KZ

Курылғы сипаттамасы

Жалпы шолу

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.
! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).
! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.
! Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

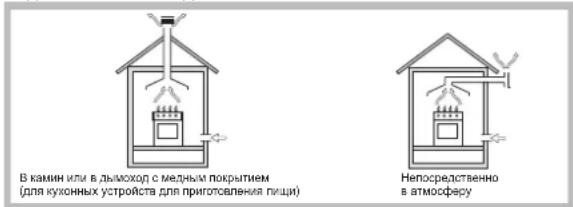

• В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся каждый раз, когда включается изделие.

В камин или в дьяход с медным покрытием (для кухонных устройств для приготовления пищи) Непосредственно в атмосферу

- В помещении должна быть предусмотрена система, обеспечивающая достаточный приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м/час на кВт установленной мощности.

Примеры вентиляционных отверстий для притока воздуха для горения

Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см² и диаметром, исключающим возможность случаиного засорения.

Смежное помещение Вентилируемов помещение Увеличение зазора между дверью и полом

Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицей, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не спальни.

- Интенсивное и длительное использование устройства может потребовать дополнительной вентиляции, например, открытие окна или более эффективная вентиляция с повышением механической мощности вытяжки, если она уже существует.

- Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицей, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочий баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печей, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C.

Встроенный монтаж

Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 200 мм от края варочной панели.
• Вытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).
• Расположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).

Если варочная панель устанавливается под навесным шкафом, последнии должен располагаться на высоте не менее 700 мм от кухонного топа.

- Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщиной от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки.

55 mm 55 mm 555 mm 475 mm

Перед монтажом снимите решетки и горелки с варочной панели и переверните ее, следя, чтобы не повредить термопары и свечи.

Установите прилагающиеся уплотнения по внешнему периметру варочной панели во избежание попадания воздуха, влаги и воды (см. схему).

Для правильной эксплуатации проверьте, чтобы герметизируемые

поверхности были чистыми, сухими, нежирными.

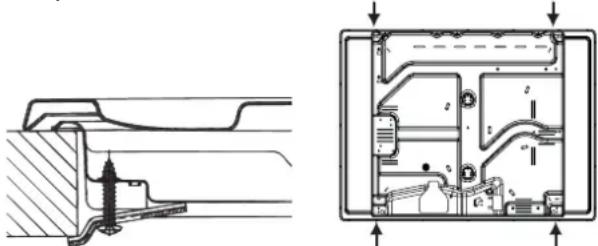

Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных

брусков H=20мм

брусков H=30мм

Спереди

Монтаж крюка для опорных Сзади брусков H=40мм

! Используйте крюки из комплекта "вспомогательные принадлежности"

- Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 x 560 мм (см чертежи).

Если варочная панель устанавливается сверху встроенного духового шкафа, не оснащенного принудительной охладительной вентиляцией, для надлежащей вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха (см чертежи).

60 cm² 360 cm²

120 cm² 180 cm²

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зеленый цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке. В случае

прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;
• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;
• напряжение и частота тока сети должны соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используите удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны.
! Электрический провод изделия не должен быть согнут или сжат.
! Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).
! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

Подсоединение к газопроводу

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе "Настройка на различные типы газа". В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 "Характеристики газовых горелок и форсунок".

Внимание! Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.

Подсоединение при помощи твердой трубки (медной или стальной)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие.

На патрубке подачи газа в изделия имеется вращающееся колено "L" с уплотнительной прокладкой. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающейся к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

RU

Подсоединение при помощи гибкой трубки из нержавеющей стали со сплошными стенками с резьбовыми соединениями.

Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлический гибкий шланг не касался подвижных частей или не был сжат.

Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам.

Проверка уплотнения

! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Подготовка к различным типам газа

Для переоснащения варочной панели для газа, отличающемуся от газа, на который варочная панель расчитана изначально (указан на этикетке на верхней части варочной панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Снимите с варочной панели опорные решетки и выньте конфорки из своих гнезд.
2. Отвинтите форсунки при помощи полой отвертки 7 мм и замените их на форсунки, расчитанные на новый тип газа (смотрите таблицу 1 "Характеристики конфорок и форсунок").
3. Восстановить детали на свой места, выполняя операции в обратном порядке.
4. По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

Замена форсунок горелки с отдельным двойным пламенем.

1. Снимите решетки и выньте горелки из своих гнезд. Горелка состоит из двух отдельных частей (см. рисунки);
2. Отвинтите форсунки при помощи полой отвертки 7 мм. Внутренняя горелка имеет одну форсунку, внешняя горелка имеет две форсунки (одинакового размера). Замените форсунки на новые, пригодные для нового типа газа (см. таблицу 1).
3. Восстановите на место все комплектующие, выполняя вышеописанные операции в обратном порядке.

• Регуляция первичного воздуха конфорок
Конфорки не нуждаются в какой-либо регуляции первичного воздуха.

- Регуляция минимального пламени

1. Поверните рукоятку-регулятор в положение минимального пламени;
2. Снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.

! В случае одно-контроль DCDR конфорки, регулировка должна быть выполнена на 2 винта расположенные рядом с краном штифт (см. рисунок).

Общая регулировка конфорки DCDR Регулировки DCDR внутренних

1. Проверьте, чтобы при резком повороте рукоятки из положения максимального пламени на минимальное, конфорки не гасли.
2. В изделиях, оснащенных защитным устройством (термопарой), в случае неисправности этого устройства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.
3. По завершении регуляции восстановите сургучные или подобные пломбы на обводном газопроводе.
4. В случае регуляторов с дискретной регулировки со светодиодным дисплеем, поверните регулятор на минимальное затем снимите регулятор и поверните регулировочный винт расположен на стороне стержня крана.
5. Регуляция минимального пламени для DCDR конфорки с дискретной регулировки и светодиодный дисплей:
6. для настройки внешнего кольца, поверните ручку против часовой стрелки на минимум мощности.
7. для регулировки минимального внутреннего кольца, поверните ручку по часовой стрелке в положение минимума.
8. снимите ручку и поверните регулировочный винт расположен рядом с краном.

! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора.
! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.
! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (в соласно действующим Нормативам).

Характеристики конфорок и форсунок

Таблица 1				Сжиженный газ					Природный газ
Горелка		Диаметр (мм)	Тепловая мощность кВт (p.c.s.*) Сокращенная	Тепловая мощность кВт (p.c.s.*) Номинальная	Байпас 1/100 (мм)	Форсунка 1/100 (мм)	Расход* гр/час *** **		Тепловая мощность кВт (p.c.s.*) Номинальная	Форсунка 1/100 (мм)	Расход* л/час	Форсунка 1/100 (мм)	Расход* л/час
Быстрая сокращенная (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248	135	248
Средняя (S)		75	0.40	1.65	28	64	120	118	1.65	96(Z)	157	105	157
Малая (A)		55	0.40	1.00	28	50	73	71	1.00	79(6)	95	80	95
Двойная (DCDR внутренняя) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86	80	86
Двойная (1)	(DCDR внутренняя)	130	1.50	3.60	29	44	262	257	3.60	74	343	80	343
	(DCDR внешней)				57	60x2				94x2		105x2
Давление подачи		Номинальное (мбар)Минимальное (мбар)Максимальное (мбар)					28-302035	372545		201725		136.518

(1) Только для одно-контроль DCDR горелки

* При температуре 15°C и давлении 1013,25 мбар – сухой газ

** Пропан Теплотворная способность = 50,37 МДж/кг *** Бутан Теплотворная способность = 49,47 МДж/кг

Природный газ Теплотворная способность = 37,78 МДж/м³

Для преобразования в природный газ (13мбар), попросите форсунки в сервисный центр.

Включение и эксплуатация

! На каждом регуляторе показано положение газовой, которой данная рукоятка управляет.

Газовые плиты оснащены дискретной регулировки мощности, что позволяет точно регулировки пламени до 5 различных уровней власти. Благодаря этой системе даже с газовой плитой можно будет получить такие же результаты для каждого рецепта, как это будет легче и более точное определение оптимального уровня мощности для данного типа приготовление выбранной.

Газовые конфорки

При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки:

- Выключено

Максимальная мощность

Минимальная мощность

Для зажигания одной из конфорок поднесите к неи зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени.

В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени.

В моделях, оснащенных свечой зажигания, для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее нажатой вплоть до зажигания пламени.

! При случаином гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты.

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”).

Дискретная регуляция пламени

Регулировка конфорки, можно сделать с помощью рукоятки на 5 различных уровнях мощности.

Для перехода между уровнями, просто поверните рукоятку до желаемого уровень мощности.

Щелчок предупреждает о переходе от одного уровня мощности на другой.

Выбранный уровень мощности указывается соответствующий символ(символы) и планы с дисплеем через светодиоды (5 = максимальная мощность, 1 = мин мощность).

Система гарантирует точную регулировку пламени и позволяет получить тот же результат приготовления пищи, облегчение

выбора нужного уровня мощности.

Двоиная конфорка

Эта газовая конфорка состоит из двух концентричных горелок, которые могут быть включены вместе или по отдельности. (только в случае двойного контроля).

Так как конфорка оснащена защитным устройством, необходимо держать регулятор конфорки нажатым примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени.

Single control (Одно-контроль):

Конфорки, составляющая двойную конфорку, имеют собственную рукоятку-регулятор.

Чтобы включить оба крон одновременно нажать и повернуть рукоятку- регулятор против часовой стрелки до символа (макс) - (мин).

Для включения внутреннего кольца только, позиционировать ручку на символ (макс) - (мин), затем нажмить и повернить рукоятку-регулятор по часовой стрелке (для переключения между двумя режимами, нужно выключить горелку).

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (обозначено символом "●").

Практические советы по эксплуатации газовых горелок

Для максимальной отдачи изделия следует помнить:

• Для каждой конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна посуды.
  • Всегда используите посуду с плоским дном и с крышкой.
• В момент закипания поверните рукоятку в положение малого пламени.

Конфорка	Диаметр кастрюли (см)
Быстрая сокращенная (RR)	24 - 26
Средняя (S)	16 - 20
Малая (A)	10 - 14
Двойная (DCDR внутренняя)	10 - 14
Двойная (DCDR внешней)	24 - 26

! В моделях, оснащенных решеткой редуктором, эта решетка может быть использована только на двойной конфорке с внутренней горелкой (внутренняя DCDR) для посуды диаметром меньше 12 см.

Для определения типа конфорки смотрите рисунки в параграфе "Характеристики конфорок и форсунок".

• Для гарантии максимальной стабильности убедитесь, что варочные емкости установлены правильно и что каждая емкость находится строго в центре горелки.
• Убедитесь, что рукоятки варочных емкостей совмещены с одним из опорных стержней держателя емкости.
• Расположите рукоятки варочных емкостей так, чтобы они не выступали за передний край варочной панели.

Наиболее изменчивой характеристикой кастрюли с точки зрения стабильности часто может быть сама кастрюля (или ее размещение во время использования). Хорошо сбалансированные кастрюли, с плоским днищем, с ручками, расположенными линейно с одним из

ребер решетки, гарантируют максимальную стабильность.

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.
• Для исправного функционирования газовых устройств необходимо отрегулировать воздухобмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе "Расположение".
• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортной табличке изделия.
• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычаино опасным.
• Не прикасаитесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.
• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.
• Не закрываите вентиляционные решетки и отверстия рассеивания тепла.
• Всегда проверяите, чтобы регуляторы находились в положении “●”/“○”, когда изделие не используется.
• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.
  • Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из сетевой розетки.
• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).
• Не закрываите стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.
• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.
• Не разрешайте детям играть с бытовым электроприбором.
• Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

- Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.

- Согласно Европеискои Директиве 2012/19/EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющися на всех приборах, служит напоминанием об их отдельной утилизации.

Для получения дополнительной информации о правильной утилизации бытовой техники, владельцы должны связаться со своим местным властям или продавцу.

Экономия электроэнергии и охрана окружающей среды

- Храните продукты в закрытых горшках или кастрюлях с плотно закрывающимися крышками и используйте минимальное количество воды. В случае приготовления без крышки будет иметь место потребление значительного количества энергии.

- Используйте горшки и кастрюли с совершенно плоским дном.

- В случае приготовления блюда в течение длительного времени следует использовать скороварку, которая готовит в два раза быстрее и позволяет сберечь треть энергии.

Транспортировка и хранение.

• Варочные панели должны перевозиться в оригинальной упаковке в горизонтальном положении.
• Во время транспортировки и хранения защищать варочные панели от атмосферного воздействия и механических повреждений.
• Панель должна храниться в упакованном виде в отапливаемых помещениях при температуре:
• минус 50°C до плюс 40°C (газовая варочная панель).
• плюс 5°C до плюс 40°C (смешанная варочная панель).

Техническое обслуживание и уход

Обесточивание изделия

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка поверхности варочной панели

• Все эмалированные и стеклянные детали следует промывать теплой водой с добавлением нейтрального моющего средства.
• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.
• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей. Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.
• Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.

RU

• Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора или металлическими мочалками для чистки сковород.
• Не пользуйтесь пароочистителями.
• Не пользуйтесь горючими веществами.
• Не оставляйте на варочной панели следов кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

Чистка компонентов варочной панели

• Чистите эмалированные и стеклянные детали только мягкой тряпкой или губкой.
• Решетки, крышки горелок и сами горелки перед чисткой можно снять.
• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.
• Промойте под проточной водой и тщательно высушите.
• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.
• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.
• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

! Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

! Нет необходимости снимать решетки для того, чтобы почистить поверхность. Благодаря системе поддержки решеток, нужно поднять и удерживать решетки, или откинуть их назад.

Не кладите горячие решетки сверху стеклянной крышки (если она есть), иначе резиновые заглушки могут быть повреждены.

Уход за рукоятками газовой варочной панели

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всей рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Неисправности и методы их

устранения

Если ваш холодильник не работает. Прежде чем обратиться в Центр Сервисного обслуживания, проверьте, можно ли устранить неисправность, используя рекомендации, приведенные в следующем перечне.

Конфорка не зажигается, или пламя горит неравномерно.

Вы проверили ли:

• Форсунки газовой конфорки засорились.
- Все съемные части конфорки дожны быть установлены правильно.
- Сквозняки рядом с газовой варочной панелью.

В моделях варочной панели, оснащенных защитным устройством, конфорка загорается и сразу гаснет.

Убедитесь в том, что:

• Рукоятка конфорки нажата не до упора.
• Рукоятка была нажата в течение времени, недостаточного для включения защитного устройства.
• Засорены форсунки газовой конфорки, расположенные напротив защитного устройства.

Конфорка гаснет в положении малого пламени.

Убедитесь в том, что:

• Засорены отверстия подачи газа в конфорке.
- Сквозняки рядом с газовой варочной панелью.
- Неправильно отрегулировано минимальное пламя.

Нестабильные кастрюли

Убедитесь в том, что:

• Дно кастрюли должно быть идеально плоским.
- Кастрюля должна быть установлена по центру газовой или электрической конфорки.
- Опорные решетки на варочной панели установлены неправильно.

Орнату

Толык DRDA_ (DCDR) оттык PETTEУИ Шки DRDA (DCDR) оттык PETTEУИ
