ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PKL 641 D2IXHA HOTPOINT-ARISTON

Пайдалану нускаулығы

ПЛИТА

Мазмуны

Пайдалану нускаулығы,2

Ескертулер,5

Көмек,6

Курылғы сипаттамасы,8

Орнату,43

Косу және пайдалану,47

Сактандырулар мен кецестер,47

Жөндеу және күтім,48

Акаулыктарды жою,49

IT

Avvertenze

ЕСКЕРТУ: Кұрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін. Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулак ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ыктимал қауіп-қатерлерді түсінетін

жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап түрмау қауіпті болуы және өрт шығуға әкелуі мүмкін. Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Орт каупі бар: пісіру беттерінде заттарды сақтамаңыз.

Кұрылғыда ешкашан бу тазартқышты немесе шаңсорғышты пайдаланбаңыз.

Какпакты ашпас бұрын ондағы сүйықтықты сүртіп алыңыз. Шыны какпакты (бар болса) газ оттықтары немесе электр плиталар әлі ыстық болған кезде жаппаңыз.

Кұрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сэйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқғаларға себеп болуы мүмкін.

IT

Assistenza

Comunicare:

• туындаған проблема түрі.
  • курылғының моделі (Мод.).
• сериялық нөмірі (С/н).

Бул акпарат кұрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

IT

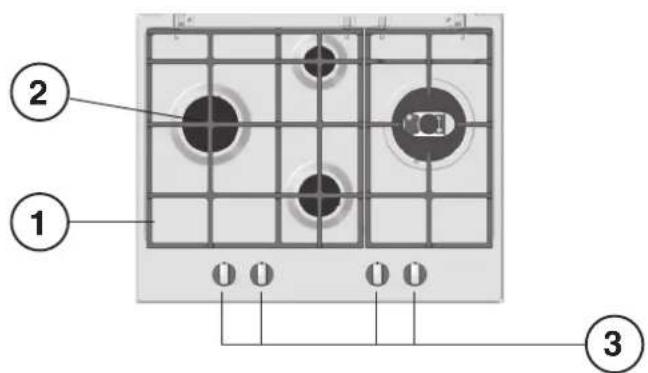

1. БІДЫСТАРГА арналған тіреуіш тор
2. ГАЗ ОТТЫКТАРЫ
3. ГАЗ ОТТЫКТАРЫНЫЙ баскару туткалары
4. ГАЗ ОТТЫКТАРЫНЫН тутату куралы
5. КАУПСІЗДІК КУРЫЛГЫЛАРЫ

• ГАЗ ОТТЫКТАРЫ өлшемі мен куатына қарай әртүрлі болады. Тамақ пісіру үшін тиісті оттықты ыдыстың диаметріне қарай тандаңыз.
• ГАЗ ОТТЫКТАРЫ баскару түткалары жалын куатын.
• ГАЗ ОТТЫГЫНЫЙ ТУТАТУ КУРАЛЫ белгілі бір оттыкты автоматты түрде жандыруға мүмкіндік береді.
- КАУПСІЗДІК КУРЫЛГЫСЫ жалын байқаусыз өшірілсе, газ ағының токтатады.

① ② ③

! Жаға құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.
! Келешекте аныктама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз.
Тыныс тарылу немесе түншығып қалу қаупін тугызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).
! Kıрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Кұрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі немесе мүлікті зақымдауы мүмкін.
! Бул құрылғы ағымдағы үлттық өрежелерге сәйкес турақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:
- Бөлме кез келген түтіндерді айдан шығарып жіберетін ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

Мурша кубърьнда немесе айыр түгіндікте. (тек тағам дайындау кұрылғылары үшан) Тіквілой далага

- Жану процесі қалыпты түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған куаттың әр кВт бірлігіне 2 м/сағ мәнінен аз болмауы тиіс.

Жануға арналған ауаның желдету тесіктерінің мысалдары.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см² болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға бейім болмауы тиіс.

Жапсарлас болме Желдетілетін болме Терезе мен еден арасындазы желдету санылауын кенєиту.

Сондай-ак, жүйе жануга қажетті ауаны жанама жолмен қамтамасыз ете алады, ягни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бүл бөлмелер ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

• Құрылғыны қарқындды және үзак пайдалану үшін қосымша желдету қажет болуы мүмкін, мысалы, терезені ашу немесе тиімділігі көбірек әдіспен – механикалық ауа кіргізу жүйесінің (бар болса) куатын арттыру арқылы.
• Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан

жоғары температураға дейін ысытып жіберуі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Курылғыны орнату

Плитаны орнаткан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Крылығы маңында түрган және плитаның үстіңгі жағына қарағанда биқ ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.
• Калқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).
• Калканың маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм биіктікте орналастырылуы тиіс (суретті караңыз).

650 MM MIN. 600 MM MIN. 420 MM MIN. 重量密度C

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

- Орнату куысы суретте көрсетілген өлшемдерге ie болуы тиіс. Устінің қалынддығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф үстіне мыктап бекітілгеніне көз жеткізу үшін барлық ілмектерді пайдалану керек.

55 mm 555 mm 475 mm

Орнатпас бұрын плитадан торлар мен оттықтарды шығарып алып, оны аударыңыз. Терможұптар мен түтандырғыштарды закымдап алмаңыз.

Ауа, вілгал және су өтпеуі үшін құрылғымен бірге берілген тығыздағыштарды плитаның сыртқы жиектеріне қолданыңыз (суретті қараңыз).Дұрыс жағу үшін тығыздалатын беттер таза, құрғақ екеніне және май жоқ екеніне көз

жеткізіңіз.

Ілмекті бекіту сывбасы

Ілмек орны шкаф устінің қалындығы Н=20мм үшін

Ілмек орны шкаф устінің қалынддығы H=30мм үшін

Ілмек орны шкаф устінің қалындығы Н=40мм үшін

Арты

KZ

!"Керек-жарактар" орамасындағы ілмектерді қолданыңыз.
- Плита ендірілген пеш устіне орнатылмаған жағдайда, окшаулау үшін ағаш тактаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабырғасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық түрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

Егер пісіру панелі ешкандай салкындататын желдеткіші жок қосымша берілген духовка шкафының үстіне орналастырылса ішкі асүй элементінің ішін тиісті түрде желдету үшін арнайы ауа айналымын реттеу үшін тесік жасау керек (Сызбаны қара).

60 cm² 360 cm²

120 cm² 180 cm²

Электр куатына косу

Уш полярлі желі кабелімен жабдыкталған пісіру панелдері паспорттық кестеде көрсетілген кернеумен және электр өткізгіш жилілігне қарай ауыспалы тоқта жұмыс істеуге есептелген (пісіру панелінің теменгі жағында орналасқан).

Желі кабелінің жерге тұйықталу өткізгіші сары-жасыл түсті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр көзіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін белек-белек орналасуы керек.

Буйымның желі шнурын электр өткізгіші желісіне жалғау

Электр куаты кабеліне бұйымның паспорттық кестесінде көрсетілген жүктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр куаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жүктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге тұйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нуктесі жай температурасынан 50°C аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер буйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Буйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• розетка жерге туйыкталып, нормативтерге сэйкес жалғануы керек

• желі розеткасы буйымның паспортына көрсетілген максимальдық куат қабылдау күшіне есептелуі тиіс;

• желіdegі тоқтың кернеуі мен жилігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка бұйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; ток үзартқыштар мен көп көзді тоқ көздерін қолданбаныздар.

! Буйым желі шнуры мен желі розеткасы юлжетімді жерде туратындай болып орналасуы керек.
! Буйымның желі шнуры майысуына немесе буктеліп тұруына болмайды.
! Күн сайын желі шнурын тексеріп турыңыз және қажет болған жағдайда оны тек үәкілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).
! Өндіруші жоғарыда аталған ережелер сақталмаған жағдайда барлық жауапкершіліктен босатылады.

Газ кубырына косу

Газ баллонына немесе газ кубырына қосу иілгіш резенке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұйымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жүзеге асырылады (қакпактағы күйге келтіру этикетін қараңыз: кері жағдайда теменdegіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жеңілдету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бұйымды үзак пайдаланам десеңіз, газды беру қысымы "Газ конфоркалары мен форсункалары сипаты" кестесінде көрсетілген мәліметтерге сәйкес келуі керек.

Назар аударыңыз! Қоспас бұрын газ плитасының құбырынан тасымалдағыш бітеуішін алыңыз.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ құбырына жалғау бұйымға ешқандай жүктеме түсірмеу керек. Бұйымның газ келетін трубасында тығыздайтын төсемі қоса берілген, бұралып түратын "L" буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау төсемін ауыстыру керек (бұйымға қоса берілетін). Бұйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ кимасы болады.

Бурандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Буйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ кимасы болады.

Бундай шлангілерді жалғағанда олардың максималдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған иілгіш шланг қозғалмалы заттарға тимей тұруын және буктеліп қалмауын тексеріп алыңыз.

Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш төсемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексермеңіз.

Эртүрлі газ түрлеріне күйге келтіру

Буйым негізгісінен ерекшеленетін газ туріне қарай күйге келтіріледі (қакпактағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;
2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);
3. Калған жерлеріне баска жабдықтарын жоғарыда көрсетілген тәртіпке көрісінше қарай қойып шығыңыз.
4. Операцияны аяктағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ түріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

Белек "кос жалынды" оттыктарда форсункаларды ауыстыру

1. Торларды алып тастап, оттыктарды корпустарынан сырғытып шығарыңыз. Оттық 2 белек белшектен тұрады (суретті көріңіз);
2. 7 мм жаппа кілтпен оттықтарды бұрап босатыңыз. Ішкі оттықта бір форсунка, ал сыртқы оттықта екі форсунка (өлшемдері бірдей) бар. Газдың жаға түріне сәйкес келетін форсунка моделімен алмастырыңыз (1-кестені қараңыз).
3. Жоғарыдағы қадамдарды кері ретпен орындау арқылы барлық бөлшектерді орнына қойыңыз.

• Оттыктардың бастапқы ауасын реттеу Реттеуді кажет етпейді.

- Оттыктарды ең аз мәнге орнату

1. Тутканы элсіз жалын позициясына бурыңыз;
2. Тутканы шешіп алып, тутка шегесінің ішінде немесе оның жанында орналасқан реттеу бурандасын жалын кіші бірақ турақты болғанша реттеңіз.

! Бір басқару түтқасы бар DRDA (DCDR) оттықтары қолданылған жагдайда, түтқа шегесінің жанында орналасқан 2 бұранданы қолданып реттеуге болады (суретті көрініз).

1. Жалынды кажетті төмен параметрге реттегеннен кейін, оттык жанып турғанда тутқа позициясын бірнеше мәрте ең теменгіден ең жоғарыға және қарама-қарсы жылдам ауыстырып, жалын өшіп қалмайтының тексеріңіз.

2. Кейбір құрылғыларда қауіпсіз құралымен (терможүплен) жабдықталған. Оттықтар әлсіз жалын параметріне орнатылғанда құрылғы жұмыс істемесе, осы әлсіз жалын параметрін реттеу бұрандасының көмегімен арттырыңыз.

3. Реттеу жасалғаннан кейін айналып өту клапандарындағы тығындарды сургучпен немесе орган ұқсас затпен қайтадан жабу қажет.
4. Диодтары бар дискретті түрде реттелетін түтқалар болса, түтқаны минимальды куат параметріне бурап оны шығарып алыңыз, одан кейін түтқа шегесінің жанындағы реттеу бурандасын қолданыңыз.
5. Дискретті түрде реттелетін DRDA (DCDR) оттығының минималды параметрін реттеу және диод күйлері:
6. Сыртқы сақинаны реттеу үшін түтқаны сағат тіліне қарсы бағытта минималды куат позициясына қойыңыз.
7. Ішкі сақинаның минималды куат параметрін реттеу үшін түтқаны сағат тілі бағытымен минималды куат позициясына қойыңыз.
8. Түтқаны шығарып алып, түтқа шегесінің жанындағы реттеу бұрандасын қолданыңыз.

! Суйтылған газды пайдаланған жағдайда, реттегіш винт барынша қатты бұралуы керек.

! Операция аякталғаннан кейін, ескі этикетканы газдың түріне сәйкес келетін жаңа түріне ауыстырыңыз. Этикетканы біздің Техникалық қызмет көрсету Орталықтарына тапсырыс беру арқылы алуға болады.

! Колданылған газ крысымы ұсынылған крысымнан өзгеше (немесе сәл өзгеше) болса, кіріс ұқбырға тиісті крысым реттегіші бекітілуі керек (ағымдағы ұлтық ережелерге сәйкес).

Оттык пен форсункалар сипаттары (тек 65 см нускалар үшін)

1-кесте				Суйык газ					Табиғи газ
Оттық		Диаметр (мм)	Жылу куаттылығы кВт (р.с.с.*)	Жылу куаттылығы кВт (р.с.с.*)	Айналып өту 1/100 (мм)	Форсунка 1/100 (мм)	Ағын* (г/саг)	*****	Жылу куаттылығы кВт (р.с.с.*)	Форсунка 1/100 (мм)	Ағын* (л/саг)
			азайтылған	номиналды					номиналды
Азайтылған жылдам (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Жартылай жылдам (S)		75	0.40	1.65	28	64	120	118	1.65	96(Y)	157
Косымша (A)		55	0.40	1.00	28	50	73	71	1.00	76(6)	95
Кос жалын (DCDR ішкі) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86
Кос жалын (1)	(DCDR ішкі)	130	1.50	3.60	29	44	262	257	3.60	74	343
	(DCDR сыртқы 2 форсунка)				57	60x2				94x2
Жеткізу крысымдары		Номиналды (мбар)Ең темен (мбар)Ең жоғары (мбар)					28-302035	372545	201725

(1) Тек бір басқару түтқасы бар DRDA (DCDR) оттығы үшін
15°C және 1013,25 мбарр жағдайында – күрғақ газ
** Пропан P.C.S. = 50,37 МДж/кг

*** Бутан

Табифи газ

P.C.S. = 49,47 МДж/кг

P.C.S. = 37,78 МДж/м3

! Тиісті газ оттығының орны әрбір түтқада көрсетілген.

Газ пешінің конфоркалары жалынды 5 түрлі куат деңгейіне дәл реттеуге мүмкіндік беретін дискретті куат реттеуімен жабдыкталған. Осы жүйенің арқасында газ конфоркалары пісіруге қажетті оңтайлы куат деңгейін онай әрі дәл түрде анықтауға мүмкіндік беретіндіктен, әрбір рецепт үшін бірдей пісіру нөтижесін қамтамасыз ете алады.

Газ оттыктары

Эрбір оттыкты тиісті баскару түткасының көмегімен төмендегі параметрлердің біріне реттеуге болады:

• Ђшірулі

Ең жоғары

Εη τөмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып түрган сіріңке не оттық апарып, дәл сол уақытта тиісті түтқаны басып, максимальды реттеуге дейін бураңыз.

Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып түрған күйде сақтауға мүмкіндік беру үшін түлқаны шамамен 2-3 секунд ішінде басып туру керек.

Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны түтандыру үшін тиісті түтқаны басып, жанарғы оталмағанша басылған куйде сагат бағытына кері максимальды куйге дейін бураңыз.

! Оты кенет өшіп қалған жағдайда, басқару түтқасын өшірілген күйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта түтандырыңыз.

Конфорканы өшіру үшін түтқаны сағат тілі бойынша жалын өшкенге дейін бураныз (күй "●" белгісімен белгіленген).

Дискретті жалын реттеуі

Тандалған оттықты түтқа көмегімен 5 түрлі куат деңгейіне реттеуге болады.

Денгейлерді ауыстыру үшін түтқаны қажетті куат деңгейіне бұрсаңыз болғаны.

Бір деңгейден екінші деңгейге әткен кезде "тық" еткен дыбыс шығады.

Тандалған куат деңгейін тиісті таңба көрсетеді

(Оланбалары) және дисплейі бар конфоркаларда жанатын диодтар білдіреді

(5 = макс. куат; 1 = мин. куат). Жуйе жалынды дэл реттеуді және қажетті куат деңгейін тандау арқасында пісіру нәтижесінің күтілгендей болуын қамтамасыз етеді.

"Кос жалын" оттығы

Бул газ оттығы бірге немесе бөлек (тек қос басқару түтқасы бар болған жағдайда) жұмыс істей алатын екі шоғырлас жалын сақинасынан тұрады.

Оттық қауіпсіздік құралымен жабдықталғандықтан жалынды жандырып тұратын автоматты құралдың қызуы үшін түтқаны шамамен 2-3 секунд басып тұру қажет.

Бір басқару түтқасы:

Оттык курамындағы сақиналар бір басқару түтқасымен қосылады.

Екі сақинаны бір уакытта қосу үшін түтқаны ۱(макс.) - ۱ (мин.) таңбасына орналастырыңыз, одан кейін түтқаны сагат тіліне қарсы бағытта бураңыз.

Тек ішкі сакинаны қосу үшін түтқаны ⚙ (макс.) - ⚙ (мин.) таңбасына орналастырыңыз, одан кейін түтқаны сағат тілі бағытымен бураңыз. (режимді ауыстыру үшін оттықты өшіру қажет).

Оттыкты ешіру ўшін түтқаны басып, сағат тілі бағытымен токтағанша бұрыңыз ("●" позициясына жеткенше).

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Буйым максимальдык түрде жұмыс істеп түруы үшін есте сақта:

• ə конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың тубі конфорка жанарғысына сәйкес келуі керек (кестені қара).
  • Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.
• Кайнаған жағдайда, түтқаны оттың аз келетін жағына қарай бұраңыз.

Оттык	∅ ыдьс табанының диаметрі (см)
Жартылай шуғып (RR)	24 - 26
Жартылай жылдам (S)	16 - 20
Қосымша (A)	10 - 14
Қос жалын (DCDR ішкі)	10 - 14
Қос жалын (DCDR сыртқы)	24 - 26

! Темендеткіш сверемен жабдыкталған углілерде диаметрі 12 см-ден аз кіші табактарды қолданған кезде, оны тек қос жалынды ішкі (DCDR ішкі) оттықта ғана пайдалануға болатыны есіңізде болсын.

Оттык турін аныктау үшін "Оттык пен форсункалардың сипаттары" бөліміндегі сызбаларды караңыз.

• Максималды турақтылық үшін, таба тупкоймалары әрқашан дұрыс түрде бекітілгеніне және әрбір таба жанарғының үстінен ортаға орналастырылғанына кез жеткізініз
• Таба түткалары таба түғырындағы тіреу өзектерінің біріне сәйкес орналастырылуы керек.
• Таба түткасы плитаның алдыңғы шетінен шығып кетпейтіндей етіп орналастырылуы керек.

Тупкойма тұрақтылығының кезқарасынан айнымалылығы жоғары аспектіге өдette түпқойманың өзі жатады (немесе қолдану барысында сол түпқойманың орналасуы). Тегіс негіздері жанарғы үстінен қойылған, түпқойма түтқалары тіреуіш штифтілерінің бірімен

тураланған, жақсы теңгерілген түпкоймалар ең жоғары тұрақтылықты свэсіз қамтамасыз етеді.

Сактандырулар мен кецестер

! Буйым кауіпсіздік бойынша халықаралық нормативтерге сәйкес жоспарланған және дайындалған.

Сіздің қауіпсіздігініз үшін құрастырылған осы сақтандыруды аса мұқият оқыныз.

Қауіпсіздікке қойылатын жалпы талаптар

• Бул курылғы 3 класқа жататын косалқы түрмыстық электр курылғысы болып табылады.
• Газ кұрылғылары дұрыс қызмет атқару үшін ауа айналымын ретке келтіру керек. Осы қондырғыларды орнатқан кезде "Орналастыру" параграфында сипатталған талаптар сақталуын тексеріңіз.

KZ

• Баскару буйымның паспорттық кестесінде және нүскамасында келтірілген елдерге ғана жарамды болып табылады.
• Бул бүйым үй шарттарында кәсіби емес түргыда пайдалануға арналған.
• Буйымды көшеге, бастырма астында орнатуға тыйым салынады, өйткені оған жаңбыр және нажағайдың өсері өте қауіпті болып саналады.
• Буйымга су колмен, жалаңаяк немесе дымқыл аяқпен жақындамаңыз.
• Буйым тағамдық өнімдерді дайындауға арналған, оны осы техникалық нусқаулықта көрсетілген ережелерге сәйкес тек ересек адамдар ғана пайдалана алады.
• Баска турмыстық электрожабдықтардың электр куаты өткізгіштерімен, буйымның ыстық бөліктерімен жақын байланыска түспеңіз.
• Желдеткіш торларды және ыстықты басатын тесіктерді жаппаңыз.
• Буйым пайдаланылмағанда, түтқалары “●” / “O” жағдайында болуын ылғи тексеріңіз.
• Буйымның вилкасын ток кезінен суыру үшін желі шнурынан тартпаңыз, вилканың өзінен ұстап суырыңыз.
• Буйымның тазалау немесе техникалық жұмыстар жасау үшін штепсельді вилканы ток кезінен суырыңыз.
• Жөнделмейтін жағдайда, бұйымның ішкі механизмдерін өз бетінше жәндәеу жұмыстарын жүргізу үшін ашуға тыйым салынады. Техникалық қызмет көрсету орталықтарына хабарласыңыздар (Техникалық қызмет көрсетуді қара).
• Егер газ және электр конфоркалары ыстық болып түрса, пісіру панелінің шыны қақпағын (егер ол болса) жаппаңыз.
• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мүндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе Құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.
  • Балаларға құрылғымен ойнауға рүқсат етпеніз.
• Курылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесі арқылы басқарылуға арналмаған.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті заңнаманы ұстаныңыз.
• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі турмыстық құрылғыларды қалыпыты сурыпталмаған турмыстық қоқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өндөлуін оңтайландыру және адам денсаулығы мен қөршаган ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі усті сызылған «қоқыс себеті» белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.
  Тутынушылар езінің ескі құрылғыларын жою туралы мәліметтер алу үшін жергілікті үкіметке не делдалға хабарласуы керек.

Коршаган ортаны сақтау және корғау

• Азык-тулікті жабык құмыраларды немесе қакпағы тығыз жабылатын кастрөлдерде сақтаңыз және суды аз қолданыңыз. Қақпақсыз дайындаған жағдайда, энергия көп жұмсалатын болады.
  • Тубі тегіс кұмыралар мен кастрөлдерді пайдаланыңыз.
• Асты узак уакыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия куатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

- Пісіргіш панельдерін түпнуска орауыш ішінде көлденен күйде тасымалдау керек.

• Тасымалдау және сақтау кезінде пісіргіш панельдерін атмосфералық әсерлерден және механикалық закымдалудан қорғаңыз.
• Панельді жылытылмаған бөлмеде минус 50°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (газ пісіргіш панелі).
• Панельді жылытылған бөлмелерде плюс 5°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (аралас пісіргіш панель).

Жөндеу және күтім

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төктан ажыратыңыз.

Конфорка бетін тазалау

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.
• Тат баспайтын болат беттер тым узакка жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, тұздық, кофе, т.б.) құрғатылуына дейін тазалануы тиіс.
• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе қудерімен құргатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.
  • Тат баспайтын болатты тек жумсақ мата немесе сүлгімен тазалаңыз.
• Катты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды немесе металл ыскыштарды пайдаланбаныз.
• Бу тазалағыштар күралдарды пайдаланбаңыз.
• Жанғыш өнімдерді пайдаланбаңыз.
• Сірке суы, қыша, түз немесе лимон шырыны сияқты қышқылды немесе сілтілі заттарды плитада қалдырмаңыз.

Конфорка беліктерін тазалау

• Торталар, конфорка қакпақтары және конфоркалар тазалану үшін алынуы мүмкін.
• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ыскыш емес тазалағышты пайдаланып тазартыңыз.
• Шаю және күргату.
• Конфоркалар мен конфорка қакпактарын тиісінше сәйкес орындарына қайта орнатыңыз.
• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамин сәйкестендірілгеніне көз жеткізіңіз.
• Электрлік оталдыру қосқыштары және қауіпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін, түтқаларының шеттері толығымен тазалануы тиіс. Бул элементтерді жиї тексеріңз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

! Электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаған жағдайда пайдаланбаныз.

! Конфорка бетін тазалау ўшін таба тіректерін алудың қажеті жоқ. Тірек жүйесінің арқасында оларды көтеріп ұстап турсаңыз немесе артқы тірекке қойылғанда бұрасаңыз болғаны.

Ыстық торларды шыны какпак (бар болса) устіне қоймаңыз, әйтпесе шыныдағы резенке тығыздағыштар зақымдалуы мүмкін.

Газ шумегіне техникалық қызмет көрсету

Уакыт ете вентильдер қатып қалуы немесе бұрылмай қою мүмкін. Бул жағдай орын алса, шүмекті ауыстыру қажет.

! Бул процедураны өндіруші өкілет берген білікті маман орындауы тиіс.

Акаулыктарды жою

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын өрекеттерді қарастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жоқ, әсіресе панельдің газ шүмектері ашық екендігіне кез жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төменdegіперге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.
• Жанарғының барлық жылжымалы белшектері дұрыс орнатылған.
• Панельдің жанында өтпе жел жок.

Қауіпсіздік құрылғысы бар нұскаларда жалын өшеді.

Төменdegілерге көз жеткізіңіз:

• Тутканы шагіне дейін бастыңыз.
- Тутканы кауіпсіздік кұрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.
- Сактандырғыш орналасқан жердегі газ шығару саңылаулары бугатталмаған.

Жанарғы минималды күйде жанбайды.

Теменdegілерге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.
• Панельдің жанында өтпе жел жок.
- Минималды мән реттеуі қате.

Ыдыстар тураксыз.

Төменdegілерге көз жеткізіңіз:

• Ыдыстың түбі толығымен тегіс.
• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.
  • Торлар аударылмаған.

KZ

KZ

KZ

Indesit Company S.p.A.

Viale Aristide Merloni,47

60044 Fabriano (AN)

www.hotpoint.eu
