РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WS 125 S AEG

Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè, Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû Пожалуйста прочтите и сохраните эту инструкцию. Pусский

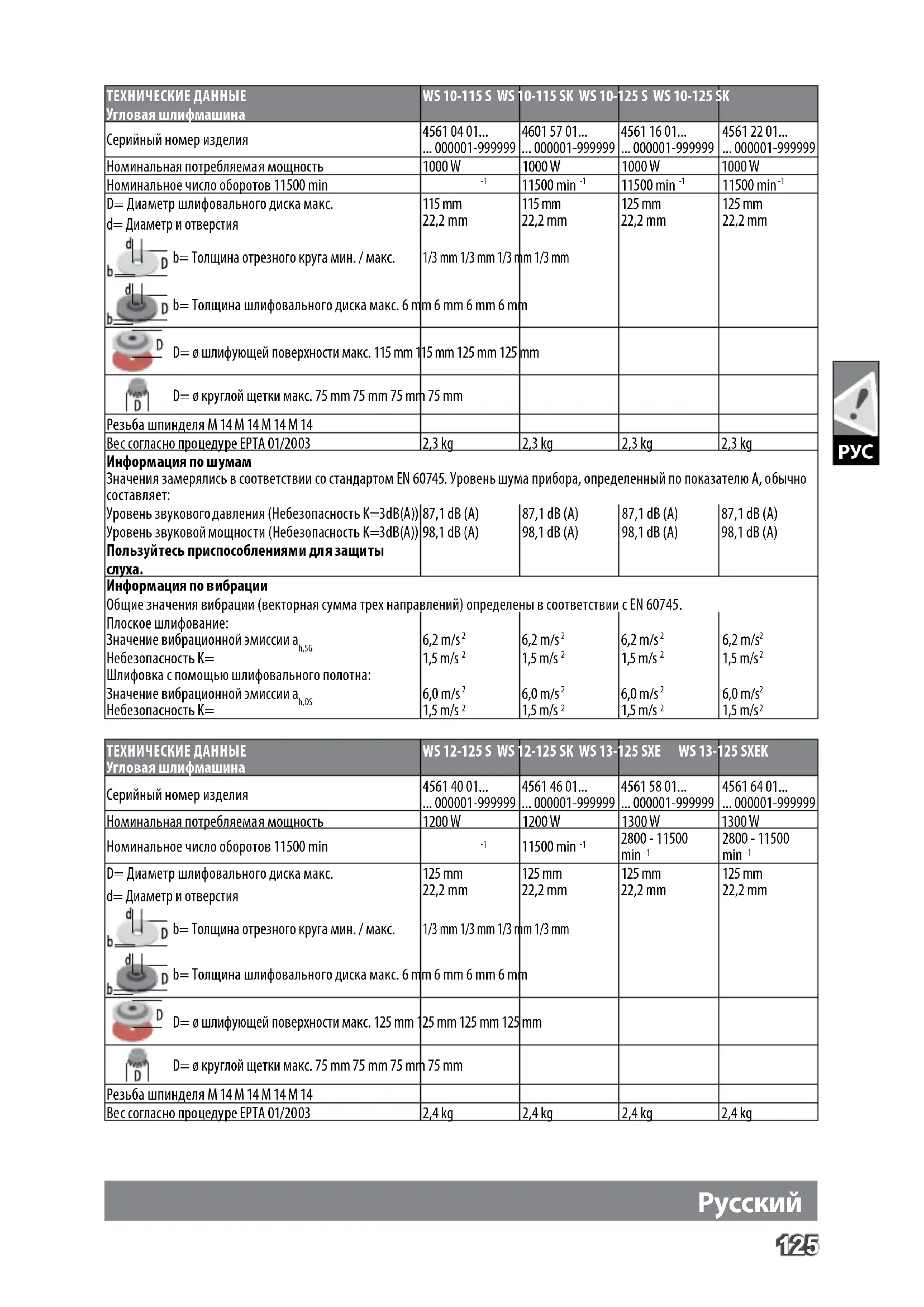

Pусский ТЕХНИЧЕСКИЕ ДАННЫЕ Угловая шлифмашина WS 10-115 S WS 10-115 SK WS 10-125 S WS 10-125 SK Серийный номер изделия

... 000001-999999 Номинальная потребляемая мощность 1000 W 1000 W 1000 W 1000 W Hоминальное число оборотов 11500 min

D= Диаметр шлифовального диска макс. d= Диаметр и отверстия 115 mm 22,2 mm 115 mm 22,2 mm 125 mm 22,2 mm 125 mm 22,2 mm b= Толщина отрезного круга мин. / макс. 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Толщина шлифовального диска макс. 6 mm 6 mm 6 mm 6 mm D= ø шлифующей поверхности макс. 115 mm 115 mm 125 mm 125 mm D= ø круглой щетки макс. 75 mm 75 mm 75 mm 75 mm Резьба шпинделя M 14 M 14 M 14 M 14 Вес согласно процедуре EPTA 01/2003 2,3 kg 2,3 kg 2,3 kg 2,3 kg Информация по шумам Значения замерялись в соответствии со стандартом EN 60745. Уровень шума прибора, определенный по показателю А, обычно составляет: Уровень звукового давления (Небезопасность K=3dB(A)) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) Уровень звуковой мощности (Небезопасность K=3dB(A)) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) Пользуйтесь приспособлениями для защиты

Информация по вибрации Общие значения вибрации (векторная сумма трех направлений) определены в соответствии с EN 60745. Плоское шлифование: Значение вибрационной эмиссии a h,SG Небезопасность K= 6,2 m/s

Шлифовка с помощью шлифовального полотна: Значение вибрационной эмиссии a h,DS Небезопасность K= 6,0 m/s

ТЕХНИЧЕСКИЕ ДАННЫЕ Угловая шлифмашина WS 12-125 S WS 12-125 SK WS 13-125 SXE WS 13-125 SXEK Серийный номер изделия

... 000001-999999 Номинальная потребляемая мощность 1200 W 1200 W 1300 W 1300 W Hоминальное число оборотов 11500 min

D= Диаметр шлифовального диска макс. d= Диаметр и отверстия 125 mm 22,2 mm 125 mm 22,2 mm 125 mm 22,2 mm 125 mm 22,2 mm b= Толщина отрезного круга мин. / макс. 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Толщина шлифовального диска макс. 6 mm 6 mm 6 mm 6 mm D= ø шлифующей поверхности макс. 125 mm 125 mm 125 mm 125 mm D= ø круглой щетки макс. 75 mm 75 mm 75 mm 75 mm Резьба шпинделя M 14 M 14 M 14 M 14 Вес согласно процедуре EPTA 01/2003 2,4 kg 2,4 kg 2,4 kg 2,4 kg126

Pусский ТЕХНИЧЕСКИЕ ДАННЫЕ Угловая шлифмашина WS 12-125 S WS 12-125 SK WS 13-125 SXE WS 13-125 SXEK Информация по шумам Значения замерялись в соответствии со стандартом EN 60745. Уровень шума прибора, определенный по показателю А, обычно составляет: Уровень звукового давления (Небезопасность K=3dB(A)) 89,3 dB (A) 89,3 dB (A) 90,1 dB (A) 90,1 dB (A) Уровень звуковой мощности (Небезопасность K=3dB(A)) 100,3 dB (A) 100,3 dB (A) 101,1 dB (A) 101,1 dB (A) Пользуйтесь приспособлениями для защиты

Информация по вибрации Общие значения вибрации (векторная сумма трех направлений) определены в соответствии с EN 60745. Плоское шлифование: Значение вибрационной эмиссии a h,SG Небезопасность K= 5,8 m/s

Шлифовка с помощью шлифовального полотна: Значение вибрационной эмиссии a h,DS Небезопасность K= 5,5 m/s

При применении в других целях, как, напр., абразивное отрезание или шлифование стальной проволочной щеткой, могут получаться другие показатели вибрации!

Указанный в настоящем руководстве уровень вибрации измерен в соответствии с технологией измерения, установленной стандартом EN 60745 и может использоваться для сравнения электроинструментов друг с другом. Он также подходит для предварительной оценки вибрационной нагрузки. Указанный уровень вибрации представляет основные виды использования электроинструмента. Но если электроинструмент используется для других целей, используемый инструмент отклоняется от указанного или техническое обслуживание было недостаточным, то уровень вибрации может отклоняться от указанного. В этом случае вибрационная нагрузка в течение всего периода работы значительно увеличивается Для точной оценки вибрационной нагрузки необходимо также учитывать время, в течение которого прибор отключен или включен, но фактически не используется. В этом случае вибрационная нагрузка в течение всего периода работы может существенно уменьшиться. Установите дополнительные меры безопасности для защиты пользователя от воздействия вибрации, например: техническое обслуживание электроинструмента и используемого инструмента, поддержание рук в теплом состоянии, организация рабочих

Ознакомьтесь со всеми указаниями по безопасности и инструкциями Упущения, допущенные при не соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых

Сохраняйте эти инструкции и указания для будущего использования. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ К УГЛОВОЙ ШЛИФОВАЛЬНОЙ МАШИНЕ Общие предупреждающие указания по шлифованию, шлифованию наждачной бумагой, для работ с проволочными щетками, для полирования и отрезных

a) Настоящий электроинструмент предназначен для применения в качестве шлифовальной машины, шлифовальной машины с наждачной бумагой, проволочной щетки и отрезной машины. Учитывайте все предупреждающие указания, инструкции, иллюстрации и данные, которые Вы получите с электроинструментом. При несоблюдении нижеследующих указаний возможно поражения электротоком, возникновение пожара и/или получение серьезных травм. b) Настоящий электроинструмент не пригоден для полирования.Выполнение работ, для которых настоящий электроинструмент не предусмотрен, может стать причиной опасностей и травм. c) Не применяйте принадлежности, которые не предусмотрены изготовителем специально для настоящего электроинструмента и не рекомендуются им. Только возможность крепления принадлежностей в Вашем электроинструменте не гарантирует еще его надежного применения. d) Допустимое число оборотов используемых принадлежностей должно быть как минимум таким же, как и максимальное число оборотов, указанное на электроинструменте. Комплектующие, которые вращаются быстрее допустимой скорости, могут сломаться и отлететь. e) Наружный диаметр и толщина рабочих принадлежностей должны соответствовать размерам Вашего электроинструмента. Неправильно соразмеренные рабочие принадлежности не могут быть в достаточной степени защищены или контролироваться. f) Резьба принадлежностей должна совпадать с резьб ой шлифовального шпинделя. У принадлежностей, которые прикрепляются фланцами, отверстие для фиксации в детали должно совпадать с диаметром локализирующего фланца. Детали, которые127

Pусский не подходят к монтажному стрежню прибора, работают эксцентрично, вибрируют слишком сильно и могут привести к потере контроля над инструментом. g) Не применяйте поврежденную оснастку. Проверяйте каждый раз перед использованием рабочие инструменты, как то, шлифовальные круги на сколы и трещины, шлифовальные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поломанные проволоки. После падения электроинструмента или оснастки проверяйте последнюю на повреждения и при надобности установите неповрежденную оснастку. После ее закрепления займите сами и все находящиеся вблизи лица положение за пределами плоскости вращения и включите электроинструмент на одну минуту на максимальное число оборотов. Поврежденные рабочие инструменты разрываются, в большинстве случаев, за это время контроля. h) Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летящих осколков, которые возникают при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать возникающую при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.

i) Следите за тем, чтобы все лиц а находились на

безопасном расстоянии к Вашему рабочему участку. Каждое лицо в пределах рабочего участка должно иметь средства индивидуальной защиты. Осколки детали или разорванных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка. j) Держите электроинструмент только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может попасть на скрытую электропроводку или на собственный шнур подключения питания. Контакт режущего инструмента с токоведущим проводом может ставить под напряжение металлические части прибора, а также приводить к удару электрическим током. k) Держите шнур подключения питания в стороне от вращающегося рабочего инструмента. Если Вы потеряете контроль над инструментом, то шнур подключения питания может быть перерезан или захвачен вращающейся частью и Ваша кисть или рука может попасть под вращающийся рабочий инструмент. l) Никогда не кладите электрический инструмент до тех пор, пока инструментальная насадка полностью не остановится. Вращающийся рабочий инструмент может зацепиться за опорную поверхность и в результате Вы можете потерять контроль над электроинструментом. m) Выключайте электроинструмент при транспортировании. Ваша одежда может быть случайно захвачена вращающимся рабочим инструментом и последний может нанести Вам травму. n) Регулярно очищайте вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя затягивает пыль в корпус и большое скопление металлической пыли может привести к поражению электричеством. o) Не пользуйтесь электроинструментом вблизи горючих материалов. Искры могут воспламенить эти материалы. p) Не применяйте рабочие принадлежности, требующие применение охлаждающих жидкостей. Применение воды или других охлаждающих жидкостей может привести к поражению электротоком. Обратный удар и соответствующие предупреждающие

Обратный удар это внезапная реакция в результате заедания или блокирования вращающихся частей инструмента/ принадлежностей, как то, шлифовального круга, шлифовальной тарелки, проволочной щетки и т.д., ведущая к резкой остановки вращающихся частей инструмента. При этом неконтролируемый электроинструмент ускоряется против направления вращения принадлежностей Если шлифовальный круг заедает или блокирует в заготовке, то погруженная в заготовку кромка шлифовального круга может быть зажата и в результате привести к выскакиванию круга из заготовки или к обратному удару. При этом шлифовальный круг движется на оператора или от него, в зависимости от направления вращения круга на месте блокирования. При этом шлифовальный круг может поломаться. Обратный удар является следствием неправильного использования электроинструмента или ошибки оператора. Он может быть предотвращен описанными ниже мерами предосторожности. a) Крепко держите электроинструмент и займите Вашим телом и руками положение, в котором Вы можете противодействовать обратным силам. При наличии, всегда применяйте дополнительную рукоятку, чтобы как можно лучше противодействовать обратным силам или реакционным моментам при наборе оборотов. Оператор может подходящими мерами предосторожности противодействовать силам обратного удара и реакционным

b) Ваша рука никогда не должна быть вблизи вращающегося рабочего инструмента. При обратном ударе рабочий инструмент может пойти по Вашей руке. c) Держитесь в стороне от участка, в котором при обратном ударе будет двигаться электроинструмент. Обратный удар ведет электроинструмент в противоположном направлении к движению шлифовального круга в месте блокирования. d) Особенно осторожно работайте на углах, острых кромках и т.д. Предотвращайте отскок рабочего инструмента от заготовки и его заклинивание. Углы, острые кромки и пружинящие элементы могут стать причиной заклинивания вращающейся оснастки. Это вызывает потерю контроля или обратный удар. e) Не пользуйтесь цепными или зубчатыми пилами. Такие инструментальные насадки часто приводят к отдаче или потере контроля над электрическим инструментом.128

Pусский Специальные предупреждающие указания по шлифованию и отрезанию a) Применяйте допущенные исключительно для Вашего электроинструмента абразивные инструменты и предусмотренные для них защитные кожухи. Абразивные инструменты, не предусмотренные для этого электроинструмента, не могут быть достаточно экранированы и не безопасны. b) Всегда применяйте защитный кожух, предусмотренный для применяемого вида абразивного инструмента. Защитный кожух должен быть надежно закреплен на электроинструменте и настроен так, чтобы достигалась наибольшая степень безопасности, т.-е. в сторону оператора должна быть открыта как можно меньшая часть абразивного инструмента. Защитный кожух должен защищать оператора от осколков и случайного контакта с абразивным инструментом. c) Абразивные инструменты допускается применять только для рекомендуемых работ. Например: никогда не шлифуйте боковой поверхностью отрезного круга. Отрезные круги предназначены для съема материала кромкой. Боковые силы на этот абразивный инструмент могут сломать его. d) Всегда применяйте неповрежденные фланцевые гайки с правильными размерами и формой для выбранного Вами шлифовального круга. Правильные фланцы являются опорой для шлифовального круга и уменьшают опасность его поломки. Фланцы для отрезных кругов могут отличаться от фланцев для шлифовальных кругов. e) Не применяйте изношенные шлифовальны е круги больших электроинструментов. Шлифовальные круги для больших электроинструментов изготовлены не для высоких скоростей вращения маленьких электроинструментов и их может разорвать. Дополнительные специальные предупреждающие указания отрезания шлифованием a) Предотвращайте блокирование отрезного круга и завышенное усилие прижатия. Не выполняйте слишком глубоких резов. Перегрузка отрезного круга повышает его нагрузку и склонность к перекашиванию или блокированию и этим возможность обратного удара или поломки абразивного инструмента. b) Будьте осторожны перед и за вращающимся отрезным кругом. Если Вы ведете отрезной круг в заготовке от себя, то в случае обратного удара электроинструмент может с вращающимся кругом отскочить прямо на Вас. c) При заклинивании отрезного круга и при перерыве в работе выключайте электроинструмент и держите его спокойно, неподвижно до остановки круга. Никогда не пытайтесь вынуть еще вращающийся отрезной круг из реза, так как это может привести к обратному удару. Установите и устраните причину заклинивания. d) Не включайте повторно электроинструмент пока абразивный инструмент находится в заготовке. Дайте отрезному кругу развить полное число оборотов, перед тем как Вы осторожно продолжите резание. В противном случае круг может заесть, он может выскочить из детали и привести к обратному удару. e) Плиты или большие заготовки должны надежно лежать на опоре, чтобы снизить опасность обратного удара при заклинивания отрезного круга. Большие заготовки могут прогибаться под собственным весом. Заготовка должна лежать на опорах с обеих сторон, как вблизи реза, так и по краям. f) Действуйте с особой осторожностью при вырезании участков существующих стен или при работе в других слепы х зонах. Погружающийся отрезной круг может при резании газопровода или водопровода, электрических проводов или других объектов привести к обратному удару. Специальные предупреждающие указания для шлифования наждачной бумагой: a) Не применяйте шлифовальные листы с завышенными размерами, а следуйте данным изготовителя по размерам шлифовальных листов. Шлифовальные листы, выступающие за край шлифовальной тарелки, могут стать причиной травм и блокирования, рваться или привести к обратному удару. Особые предупреждающие указания для работ с проволочными щетками: a) Учитывайте, что металлическая щетина может отлетать даже во время обычной работы. Не перегружайте проволоку, подвергая щетку чрезмерной нагрузке. Металлическая щетина может легко проникнуть сквозь одежду и/или кожу. b) Если для работы рекомендуется использовать защитный кожух, то исключайте соприкосновение проволочной щетки с кожухом. Тарельчатые и чашечные щетки могут увеличивать свой диаметр под действием усилия прижатия и центрифугальных сил. Дополнительные указания по безопасности и работе Необходимо следить за тем, чтобы искры, вылетающие с обрабатываемой поверхности, не попадали на воспламеняющиеся материалы. Избегайте попадания искр и шлифовальной пыли на тело. Никогда не касайтесь опасной режущей зоны в момент работы. Немедленно выключайте машину если почувствовали ощутимую вибрацию или при других неисправностях. Проверьте инструмент чтобы обнаружить пиричину неисправности. При предельных условиях эксплуатации (напр., при гладкой шлифовке металлов c опорным диском и шлифовальным кругом из вулканизированной фибры) может образоваться сильное загрязнение во внутренней части угловой шлифовальной машинки. При таких условиях эксплуатации из соображений безопасности необходима основательная очистка внутренней части от отложений металла и принудительное предварительное включение защитного выключателя тока утечки (FI). После срабатывания защитного выключателя FI следует отправить машинку в ремонт. Не убирайте опилки и обломки при включенном инструменте.129 Pусский

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Подсоединять только к однофазной сети переменного тока с напряжением, соответствующим указанному на инструменте. Электроинструмент имеет второй класс защиты, что позволяет подключать его к розеткам электропитания без заземляющего

Электроприборы, используемые во многих различных местах, в том числе на открытом воздухе, должны подключаться через устройство, предотвращающее резкое повышение напряжения (FI, RCD, PRCD). Вставляйте вилку в розетку только при выключенном инструменте. Не приближайте металлические предметы к вентиляционным отверстиям из-за опасности короткого замыкания! Могут случаться кратковременные перепады напряжения. При неблагоприятных условиях электроснабжения может быть повреждено другое оборудование. Если сопротивление электросети менее 0,2 Ом, то могут возникать перепады напряжения. ИСПОЛЬЗОВАНИЕ Угловая шлифовальная машина используется для резки и чернового шлифования многих материалов, как например, металла или камня, а также для шлифования с помощью пластмассового тарельчатого шлифовального круга и для работы со стальной проволочной щеткой. В случае сомнения соблюдайте указания производителя принадлежностей. Для работ по разделению использовать закрытый защитный кожух из программы принадлежностей. В случае сомнения соблюдайте указанияпроизводителя принадлежностей. Этот электроинструмент предназначен только для работы

УКАЗАНИЯ ПО РАБОТЕ Предназначается для инструментов, которые могут использоваться с кругами, оснащенными резьбовым отверстием, причем длина резьбы должна соответствовать длине шпинделя. Всегда используйте и храните отрезные и шлифовальные диски в соответствии с инструкциями производителя. При шлифовании или отрезании всегда пользуйтесь защитным ограждением. Изогнутые шлифовальные диски необходимо устанавливать таким образом, чтобы их шлифовальная поверхность не выходила за пределы края защитного кожуха. Перед включением инструмента затяните гайку с фланцем. Bсегда пользуйтесь дополнительной рукояткой. Если изделие не достаточно тяжелое и неустойчивое, то его необходимо закрепить. Никогда не подносите изделие к шлифовальному диску, держа его в руках. Перед вводом машины в эксплуатацию фланцевая гайка должна быть прочно затянута. Если фланцевая гайка рабочего инструмента затянута непрочно, инструмент при торможении может потерять необходимое зажимное усилие. При прекращении подачи тока и еще включенной машине функция торможения недоступна. ЭЛЕКТРОНИКА Машины с фиксируемым выключателем оснащены защитой от повторного включения. Она предотвращает повторное включение машины после перебоя в подаче электроэнергии. Для того, чтобы снова ввести машину в работу, ее необходимо выключить и снова включить. Устройство имеет функцию защиты и останавливается при соответствующей перегрузке. Выключить машину. После охлаждения двигателя устройство может быть вновь введено в эксплуатацию. ПЛАВНЫЙ СТАРТ Плавный старт для безопасной работы предотвращает резкое включение инструмента. ОБСЛУЖИВАНИЕ Всегда держите охлаждающие отверстия чистыми. В случае повреждения сетевого кабеля электрического инструмента необходимо заменить его в авторизованном сервисном центре. Пользуйтесь аксессуарами и запасными частями только фирмы AEG. B случае возникновения необходимости в замене, которая не была описана, пожалуйста, обращайтесь на один из сервисных центров (см. список наших гарантийных/сервисных организаций). При необходимости может быть заказан чертеж инструмента с трехмерным изображением деталей. Пожалуйста, укажите номер и тип инструмента и закажите чертеж у Bаших местных агентов или непосредственно у Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ EC Мы несем исключительную ответственность за то, что изделие, описанное в разделе «Техническая информация» соответствует всем применимым положениям директив 2011/65/EU (RoHS) 2006/42/ЕС 2014/30/EU а также следующим согласованным стандартам EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2016-05-12 Alexander Krug / Managing Director Уполномочен на составление технической документации. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany130

ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТЬ! Пожалуйста, внимательно прочтите инструкцию по использованию перед началом любых операций с инструментом. При работе с инструментом всегда надевайте защитные очки. Надевать защитные перчатки! Перед выполнением каких-либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки. Не применяйте силу Только для отрезания. Только для шлифования. Принадлежности - B стандартную комплектацию не входит, поставляется в качестве дополнительной принадлежности. Электрические устройства нельзя утилизировать вместе с бытовым мусором. Электрические и электронные устройства следует собирать отдельно и сдавать в специализированную утилизирующую компанию для утилизации в соответствии с нормами охраны окружающей среды. Сведения о центрах вторичной переработки и пунктах сбора можно получить в местных органах власти или у вашего специализированного

Электроинструмент с классом защиты II. Электроинструмент, в котором защита от электрического удара зависит не только от основной изоляции, но и от того, что принимаются дополнительные защитные меры, такие как двойная изоляция или усиленная изоляция. Нет устройства для подключения защитного провода. Знак CE Знак UkrSEPRO Соответствия Сертификат Соответствия No. ТС RU C-DE.M86.B.00177 Срок действия Сертификата Соответствия по 14.05.2020 ООО «Ручные электрические машины. Сертификация» 141400, Россия, Московская область, Химки, ул. Ленинградская, дом 29 Транспортировка: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада температур. Хранение без упаковки не допускается. Срок службы изделия: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки. Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

А2015, где 2015 - год изготовления А – месяц изготовления Определить месяц изготовления можно согласно приведенной ниже таблице. A - Январь G - Июль B - Февраль H - Август С - Март J - Сентябрь D - Апрель K - Октябрь E - Май L - Ноябрь F - Июнь M - Декабрь Тектроник Индастриз ГмбХ Германия, 71364, Винненден, ул. Макс-Ай-Штрассе, 10 Сделано в КНР131
