| Produkttype | Vinkelsliber |
| Mærke | AEG |
| Model | WS 125 S |
| Nominel effekt | 1200 W |
| Nominel omdrejningshastighed | 11500 min⁻¹ |
| Max. slibeskivediameter | 125 mm |
| Boringsdiameter | 22,2 mm |
| Akselgevind | M14 |
| Vægt (iht. EPTA 01/2003) | 2,4 kg |
| Lydtryksniveau | 89,3 dB(A) (usikkerhed K=3 dB) |
| Lydeffektniveau | 100,3 dB(A) (usikkerhed K=3 dB) |
| Vibration (overfladeslibning) | 5,8 m/s² (usikkerhed K=1,5 m/s²) |
| Vibration (polering med slibepapir) | 5,5 m/s² (usikkerhed K=1,5 m/s²) |
| Strømforsyning | Enfaset, 230 V ~ 50 Hz |
| Hovedfunktioner | Slibning, skæring, sandpapirslibning, metalbørstning, polering |
| Genstartssikring | Ja |
| Blødstart | Ja |
| Overbelastningsbeskyttelse | Ja |
| Beskyttelsesklasse | II (dobbelt isolation) |
| Vedligeholdelse | Rengør ventilationsåbningerne regelmæssigt; få beskadiget ledning udskiftet af en fagmand |
| Medfølgende tilbehør | Ekstra håndtag; beskyttelsesafskærmning (afhængig af konfiguration) |
Ofte stillede spørgsmål - WS 125 S AEG
Brugerspørgsmål om WS 125 S AEG
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning WS 125 S - AEG og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. WS 125 S af mærket AEG.

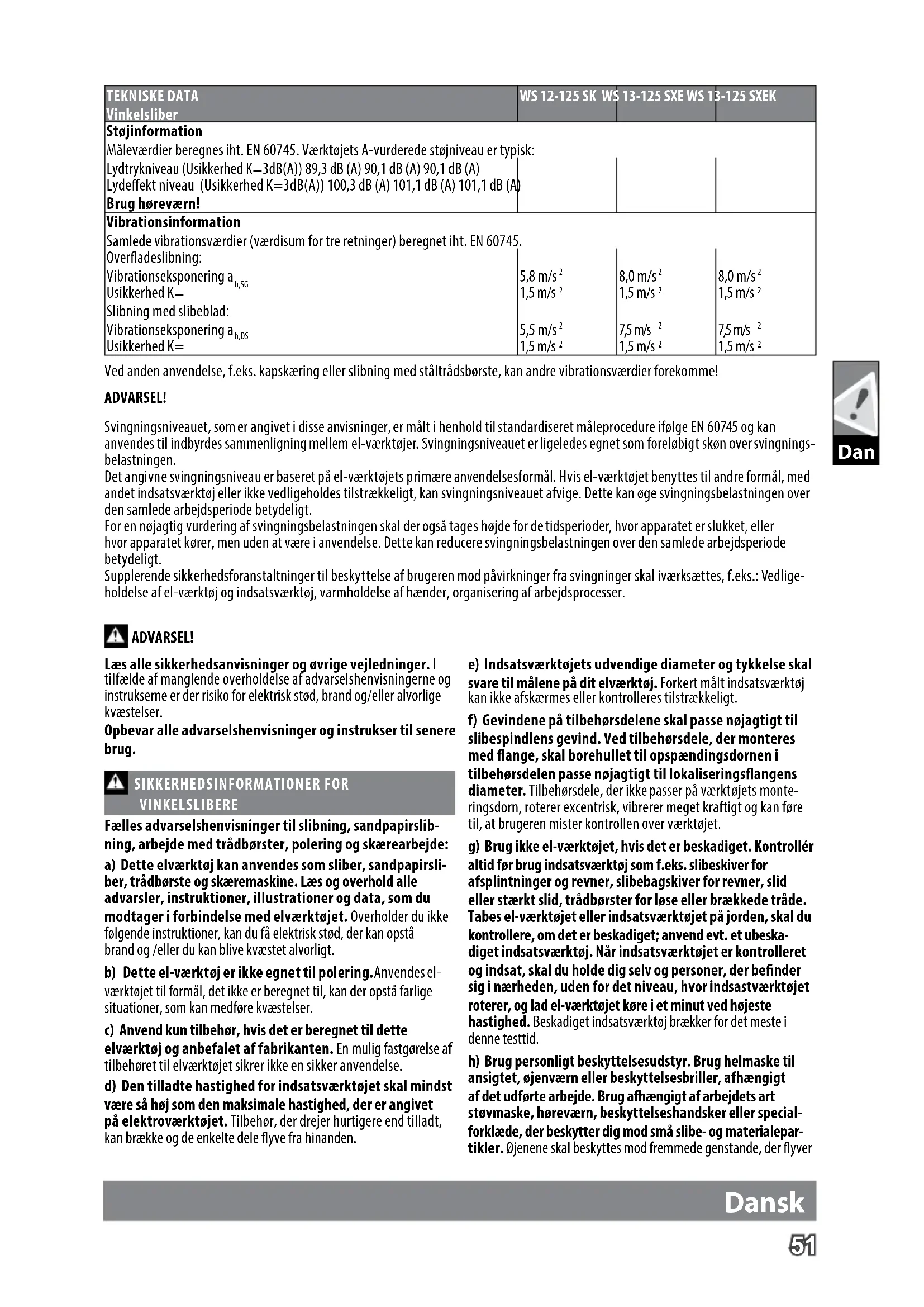

BRUGSANVISNING WS 125 S AEG
I tilfelde af spændingsudfald, mens maskinen kører, går den ikke i gangigen, nar spændingenkommen tilbage. For at genoptage arbejdet skal maskinen slukkes og tændesigen.
| TEKNISKE DATA Vinkelsliber | WS 12-125 SK | WS 13-125 SXE | WS 13-125 SXEK |
| Stojinformation Måleværdier beregnes iht. EN 60745. Værktøjets A-vurderede støjiveau er typisk: Lydtrykniveau (Usikkerhed K=3dB(A)) 89,3 dB (A) 90,1 dB (A) 90,1 dB (A) Lydeffektiveau (Usikkerhed K=3dB(A)) 100,3 dB (A) 101,1 dB (A) 101,1 dB (A) Brug hørevæn! | |||
| Vibrationsinformation Samlede vibrationsværddier (værdisum for tre retninger) beregnet iht. EN 60745. Overfladeslibning: Vibrationseksponering ah,SG Usikkerhed K= Slibning med slideblad: Vibrationseksponering ah,DS Usikkerhed K= | 5,8 m/s² 1,5 m/s² | 8,0 m/s² 1,5 m/s² | 8,0 m/s² 1,5 m/s² |
| 5,5 m/s² 1,5 m/s² | 7,5 m/s² 1,5 m/s² | 7,5 m/s² 1,5 m/s² |
Ved anden anvendelse, f.eks. kapskæring ellr silbnig med stalrdsborste, kan andre vibrationsværider forekomme!
ADVARSEL!
Svingningsniveauaet, som er angivet i disse anvisninger, er malt i henhold til standardiseret moleprocedure iflge EN 60745 og kan anvendes til indbyrdes semenligning mellem el-varktjoer. Svingningsniveauaet er ligeledes egnet som forelbigt skon over svingningsbelastningen.
Det angivne svingningsniveau er baseret pa el-varktojets primare anvendelsesformal. Hvis el-varktojet benyttes til andre formal, med andet indatsvarktoj aller nicht vedligeholdes tilstrakkeligt, kan svingningsniveauaet afvige. Dette kan oge svingningsbelastningen over den samlede arbejdspere dietydeligt.
For en nogagtg vurdering af svingningsbelastningen skal der ogsa tages hoge de for de tidsperioder, hvor apparatet er slukket, ellr hvor apparatet korer, men uden at vaere i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdsperiode betydeligt.
Supplerende sikkerhedsforanstaltninger til beskyttelse af brugen mod pavirninger fra svingninger skal ivarksættes, f.eks.: Vedlige-holdelse af el-værktj og insatsværktj, varmholdelse af hender, organising af arbejdssprocessor.
ADVARSEL!
Laes alle sikkerhedsanvisninger og øvrige vegledninger. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til senere brug.
SIKKERHEDSINFORMATIONER FOR VINKELSLIBERE
Fælles advarselshenvisninger til silibning, sandpapirslib- ning, arbejde med tradbørster, polering og skarearbejde: a) Dette elværktøj kan anvendes som silber, sandpapirsli- ber, tradbørste og skæremaskine. Læs og overhold alle advansler, instruktioner, illustrationer og data, som du modtager i forbindelse med elværktøjet. Overholder du ikke følgende instruktioner, kan du fæ elektrisk stød, der kan opsta brand og /eller du kan blive kvæstet alvorligt.
b) Dette el-vaerktoj er/DDE egnet til polering.Anvendes elvarktojet til formal, det icke er beregnet til, kan der opsta farlige situationer, som kan medfore kvastelser.
c) Anvend kun tilbehør, hvis det er beregnet til dette elværktøj og anbefalet af fabrikanten. En mulig fastgorelse af tilbehøret til elværktøj sikrer ikke en sikker anvendelse.
d) Den tilladte hastighed for indsatsværktoget skal mindst vare sa hoj som den maksimale hastighed, der er angivet pa elektrovrktojet. Tilbehør, der drejer hurtigere end tilladt, kan brakte og de enkelte dele flyve fra hinanden.
e) Indsatsværktjets udvendige diameter og tykkelse skal svare til malene pa dit elværktj. Forkert malt indsatsværktj kan ikke afskarmes eller kontrolleres tilstrækkeligt.
f) Gevindene på tilbehördsdelene skal passer nøjagtigt til slibespindlens gevind. Ved tilbehördsdele, der monteres med flange, skal borehullet til opspændingsdornen i tilbehördsden passage nøjagtigt til lokaliseringsflangens diameter. Tilbehördsdele, der/DDke passer pa værktjets monteringsdorn, roterer excentrisk, vibrerer meget kraftigt og kan fore til, at brugeren mister kontrollen over værktjet.
g) Brug ici el-værktojet, hvis det er beskadiget. Kontroller altid forbrug indsatsværktoj som f.eks.slibeskiver for afsplintninger og revner, sibebagskiver for revner, slid ell er stærkt slid, tradbørster for lose ether brakkede trade. Tabes el-værktogetller indsatsværktogetp jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktoj. Nar indsatsværktoget er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsastværktoget roterer, og lad el-værktoget korei et minut ved hjoeste hastighed.Beskadiget indsatsværktogbrakker for det meste i donne testtid.
h) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenvaern erler beskyttelsesbriller, afhengigt af det udforte arbejde. Brug afhengigt af arbejdets art stovmaske, horevarn, beskyttelseshandsker erler specialforklaede, der beskytter dig mod sma slide- og materialepartikler. Ojenene skal beskyttes mod fremmede genstande, der flyver
rundt i luften og som opstär forbindelse med forskelligt arbejde. Stov-ller andedrætsmaske skal filtrere det stov, der opstär under arbejdet. Udsættes du for høj stoj i længe tid, kan du lide høretab.
i) Sorg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betrader arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet aller braekket insatsværktøj kan flyve væk og fore til kvæstelser ogsa.uden for det direkte arbejdsområde.
j) Hold altid kun elværktøj i de isolerede gribebflader,\
när du udfører arbejde, hvor indsatsværktøj kan ramme\
bojede strømledninger eller værktøjets eget kabel. Kommer\
skære værktøj i kontakt med en strømforende ledning, kan maski\
nens metaldelekommen under spænding og give elektrisk stød.
k) Hold netkablet vækfra roterende indsatsværktj. Taber du kontrollen over elværktjet, kan netkablet skæres over ull rammes, og din hand eller din arm kan trækkes ind i det roterende indsatsværktj.
I) Læg aldrig elektroværktøj fer fra dig, før indsatsværktøj er standset welt. Det roterende indsatsværktøj kankommen i kontakt med fralaegningsfladen, hvorved du kan tabe kontrollen over elværktøj.
m) Lad/DDEelvAeKToJet kore, mens det bares. DIt toj kan blive fanget ved en tilfaedig kontakt med det roterende indsatsvAeKToJ, hvorved indsatsvAeKToJet kan bore sig ind i din krop.
n) Rengør ventilationsåbningerne på dit el-vektøj med regelmæssige mellemrum. Motorhuset trækker stov ind i huset, og store mængder metalstov kan vare farlig rent elektrisk.
o) Brug ici el-vaerktojt i nærheden af brandbare materiai-ler. Gnister kan siete ild i materialer.
p) Brug/DDsatsvarktj, der transporterer flydende kolemiddel. Brug af vand erler andre flydende kolemidler kan fore til elektrisk std.
Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktoj (slibemaskine, slibebagskive, tradborste osv.) har sat sig fast eller blokerer. Fastsættelseller blokering fører til et pludseligt stop af det roterende indsatsværktoj. Derved accelereres et ukontrolleret el-værktoj mod indsatsværktjets omningsretning på blokeringsstedet.
Sidder f.eks. en slibeskive fast aller blokerer i et emne, kan kanten pa slieskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven braekker af uller forer til et tilbageslag. Slibeskiven bevær sig sa hen imod aller væk fra betjeningspersonen, afhængigt af skivens drejeretning pa blokeringsstedet. Derved kan slieskiver ogsa braekke.
Et tilbageslag skyldes forskert eller fejlbehaeftet brug af el-varktojet.Det kan forbindres ved attraffe egnede forsigtighedsforanstaltninger, der beskrives i det falgende.
a) Hold godt fast i el-værktog og sorg for at bade krop og arme befinder sig i en position, der kan klare tilbageslagskæfterne. Anvend altid ekstrahandtaget, hvis et sadant findes, for at have sa meget kontrol som muligt over tilbageslagskræfterne eller reaktnsmomenterne, nar maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktnskræfterne med egnede forsigtighedsforanstaltninger.
b) Sorg for at din hand aldrigkommen i nærheden af det roterende indsatsværktoj. Indsatsværktojet kan bevage sig hen over din hand i forbindelse med et tilbageslag.
c) Undgå at din krop befinder sig i det område, hvor el-værktøj bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøj i modsat retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtig i omrader som f.eks. hjørner, skarpe kanter osv. Forhindre at indsatsværktøjet slr tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, narr det anwendes i hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller tilbageslag.
e) Anvend ikke en kædesavklinge eller en tandet savklinge. Et sadant indsatsværktøj fær er ofte til et tilbageslag er at man mister kontrollen over elektroværktøjet.
Særlige advarselshenvisninger til slimning og skærearbejde
a) Brug edulukkende slibeskiver/slibestifter, der er godkendt til dit elværktoj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/slibestifter, der/DDke er beregnet til el-værktjet, kan/DDke beskytttes tilstrakkeligt og er usikre.
b) Anvend altid beskyttelseskappen, der er beregnet til den anvendte type sliderskiver/sli bestifter. Beskyttelseskappen skal vare anbragt sikkert pa elvarktojet og vare indstillet pa en sadan made, at der nas max. sikkerhed, dvs. at den mindst mulige del af slidersskiven skal pege hen imod betjeningspersonen. Beskyttelseskappen skal beskytte betjeningspersonen mod brudstykker og tilfeldig kontakt med sliderskiven/slibestiften.
c) Slibeskiver/slibestifter mag kun anvendes til de anbefalede formal. F.eks.: Slib aldrig med sidefladen pa en skareskive. Skareskiver er bestem til materialeaftslibning med kanten pa skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpavirkning, kan de ødelægges.
d) Anvend altid ubeskadigede spendeflanger i den rigtige storrelse og form, der passer til den valgte slibeskive. Egnede flanger stotter slibeskiven og forringer saledes faren for brud pa slibeskiven. Flanger til skareskiver kan vare forskellige fra flanger for andre slibeskiver.
e) Brug ikke slidte slidersskiver, der passer til større elværktoj. Sliderskiver til større elværktoj kan brække, da de/DDke er egnet til de hojere omdrejningstal, som småt elværktoj arbejder med.
Yderligere saerlige advarselshenvisninger til skarearbejde
a) Undgå at skæreskiven blokerer eller fär for hjt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, öges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan fore til tilbageslag eller brud på slidingskiven/slibestiften.
b) Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan elværktjets roterende skive slyngdes direkte ind mod dig i tilfælde af et tilbageslag.
c) Sidder skareskiven i klemme eller afbryder du arbejdet, slukkes elværktog og maskinen holdes roligt, til skiven er stoppet. Forsog aldrig at trække skareskiven ud af snittet, mens den roterer, da dette kan fore til et tilbageslag. Lokalisérg afhjælp fejlen.
d) Tænd ikke for elværktøjet, SSElnge det befinder sig i emnet. Sorg for at skareskiven när op på sit fulde omdrej -ningstal, ffor dus fortsgitigt fortsætter snittet. Ellers kan skiven sette sig i klemme, springe ud af emnet eller forarssage et tilbageslag.
Dansk
e) Understand plader eller store emner for at reducere risikoen for et tilbageslag som folge af en fastklemt skareskive. Store plader kan boje sig under deres egen vegt. Emnet skal stottes pa begge sider, bade i nærheden af skaresnittet og ved kanten.
f) Vær saerlig forsigtig med „lommesnit“ i eksisterende vægge eller andre områder, du ikke har indblick til. Den neddykkende skæreskive kan forarssage et tilbageslag, nar der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.
Saarlige advarselshenvisninger til sandpapirslibning:
a) AnvendCREASEdimensioneretslibepapir,men lages og overhold fabrikantens forskrifter mht.slibepapirets storrelse.Slibepapirer,der rager ud over slbebagskiven,kan fore til kvastelser ellberkering elliturivning afslibepapirerne ellertil tilbageslag.
Særlige advarselshenvisninger i forbindelse med arbejde med tradbørster:
a) Bemark, at tradbørsten mister tradstykker ogsa under almindelig brug. Undgå at overbelaste tradene ved for kraftigt et tryk. Udslyngede tradstykker kan meget let trange gennem tynd beklaedning og/eller huden.
b) Anbefales det at bruge en beskytteseskappe, skal du forhindre, at beskytteseskappe og tradborste kan berore hinanden. Tallerken- og kopborster kan oge deres diameter med tryk og centrifugalkraft.
Yderligere sikkerheds- og arbejdsinformationer
Gnistregn opstär ved slimning af metal. Vær opmærksom på, at personer ikkekommen til skade. På grund af brandfare违法犯罪 materialer ikke opbevares i nærheden (gnistregnområde). Brug ikke støvsuger.
Undgatagnistregnogslbestovrammerdinkrop.
Pas paikonke at fahanden ind i maskinen.
Sluk straks for værktøjet, hvis der opstår betydelle svingninger eller der konstateres andre mangler. Kontroller værktøjet og find frem til ørsagen.
Under ekstreme anvendelsesbetingelser (f.eks. glatslibning af metaller med stotteskive og vulkanfiber-sibeskiver) kan det indvendige af vinkelibrieren blive meget snavset. I sadanne tilfaelde er det af sikkerhedsgrunde ndvendigt at foretage grundig rengoring af indvendige metalaflejringer, ligesom det er absolut nodvendigt at installere et fejlstroms- (HFI) relae. Hvis HFI-relaet aktiveres, skal maskinen indsendes til reparation.
Spaner aller splinter mä参加会议, medens maskinen körer.
NETTILSLUTNING
Tilslutning mä kun foretages til enfaset vekselström og kun til en netspænding, som er i overensstemmelse med angivelsen pa mærkepladen. Tilslutning kan ögså ske til stikdäser utden beskyttelseskontakt, da kapslingsklasse II foreligger.
Stikdäser udendörskal vare forsynet med fejströmssikrings-kontakter (FI,RCD,PRCD). Det forlanger installationsforskriften for Deres elektrøanlag. Overhold dette, nar De bruger vores maskiner. Maskinen sluttes kun udkoblet til stikdäsen.
Metaldele mä ikke trænge ind i ventilationsåbningerne, da dette kan fore til kortslutning
Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive pavirket heraf. Hvis strømtilforslens systemimpedans erindre end 0,2 Ohm, er det usandsynligt, at der opstärulemper.
TILTÄenkKT FORMÄL
Vinkelsliberen kan anwendes til overskæring og skrubslibningaf mange materialer, som f.eks. metal erler sten, somt tilsslibning med kunststof-tallerkenslibeskive og til arbejder medstaltradsørste. Er du i tvivl, sa Iaes vegledningen fraproducenten af tilbehoret.
Til skarearbejder skal benyttes lukket beskytteskappe fra tilbehorsprogrammet.
Er du i tvivl, sa Iaes vejledningen fraproducenten af tilbehoret. Det elektriske værktøj er kun egnet til tørslibning og -skæring.
ARBEJDSANVISNINGER
For værktøj hvorpå der skal monteres hjul med gezvindskåret hul, skal De sikre, at gezindet i hjulet er langt nok til at rumme aktseallaengden.
Benyt og opbevar kun skare- og slibeskiver iht. fabrikantens angivelser.
Forkroppede slibeskiver skal monteres sādan, at deres slitbeflade.
ikke rager ud over niveauet pa beskytllsesskarmens kant.
Flangemøtrikken skal spændes inden maskinen tages i brug. Brug altid stottegrebet.
Det arbejdsemne, som skal bearbjdes, fastspændes, medmindre det holdes på plads af arbejdsemnets eigenvægt. Før aldrig emnet mod skiven med händen.
Flangemotrikken skal vare spendt godt, inden maskinen tages i brug.
Hvis indsatsværktøj jeg er spendt godt fast med flangemøtrikken, er der mulighed for, at indsatsværktøjitet vil miste den nødvendige spændkraft ved bremsningen.
Hvis der sker et stromsvigt mens maskinen er tændt, vil bremsen\ kke fungere.
ELEKTRONIK
Maskiner med lásbar knap er udstyret med en genstartsbeskyt-. telse. Denne forhindrer, at maskinen starter op igen after strmudfald. For at genoptage arbejdet skal maskinen slukkes og taendes igen.
Apparatet er udstyret med en overload-beskyttesefunktion og stopper automatisk ved overbelastning. Sluk maskinen. Efter afkøling af maskinen, kan apparatet tilsluttes og startes pa ny.
BLDOPSTART
Elektronisk blød opstart til sikker handtering; hindrer ved indkobling en maskinstart i ryk.
VEDLIGEHOLDELS
Hold altid maskinens ventilationsabninger rene.
Hvis elværktjets til Slutningsledning er beskadiget, skal den erstattes med en speielt forberedt til Slutningsledning, der kan fas via kundeservicans organisation.
Brug kun AEG tilbehör og resededele. Lad de komponenter, hvis udskiftning违法犯罪 belevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).
Ved opgivelse af type nr. der er angivet pa maskinens effektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Wynnenden, Germany.
CE-KONFORMITSETSERKLÄERING
Vi erklær som eneansvarlige, atprodukter som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelse direktiverne
2011/65/EU (RoHS)
2006/42/EF
2014/30/EU
og følgende harmoniserede standarder er blevet anvendt.
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Autoriseret til at udarbejde de tekniske dokumenter.
Techtronic Industries GmbH
Læs brugsanvisingen noje for ibrugtagning.
När der arbejdes med maskinen, skal man have beskyt-telsesbriller på.
Brug beskytteseshandsker!
Forthvert arbejde ved maskinen skal stikket tages ud af stikdansen.
Brug/DD
Kun til skærearbejder.
Kun til slibearbejder.
Tilbehør - Ikke inkladeret i leveringsomfanget, kab købes som tilbehør.
Kapslingsklasse Il elværktoj. Elværktoj, hvor beskyttelsen mod et elektrisk stød ikke kun afhænger af basisi-soleringen men ogå af, at der anvendes yderligere beskytteslesforanstaltninger som dobbelt isolering eller forstørket isolering. Der findes ikke udstdyr til til Slutting af en beskyttelsesleder.
CE-maarke
JkrSEPRO overensstemmelsesmaerke.
TR066
EurAsian overensstemmelsesmaerke.
Dansk
Dan
| TEKNISKE DATA Vinkelslipper | WS 10-115 S WS | 10-115 SK WS 10- | 125 S WS 10-125 SK | |
| Produksjonsnummer | 4561 04 01... ... 000001-999999 | 4601 57 01... ... 000001-999999 | 4561 16 01... ... 000001-999999 | 4561 22 01... ... 000001-999999 |
| Nominell inngangseffekt 1000 W 1000 W 1000 W 1000 W | ||||
| Nominelt turtall 11500 min | -1 | 11500 min-1 | 11500 min-1 | 11500 min-1 |
| D= slipskive-Ø maks. d= hull-ø b= Tykkelse av kappeskiver. minimum / maks. b= Slipskivetykke maks. 6 mm 6 mm 6 mm | 115 mm 22,2 mm 1/3 mm 1/3 mm 1/3 mm 1/3 mm | 115 mm 22,2 mm 1/3 mm 1/3 mm | 125 mm 22,2 mm | 125 mm 22,2 mm |
| D= Slopeflater-Ø maks. 115 mm 115 mm 125 mm | 125 mm | |||
| D= Stålborster-Ø maks. 75 mm 75 mm 75 mm 75 mm | mm | |||
| Spindelgjenge | M 14 | M 14 | M 14 | M 14 |
| Vekt i henhold til EPTA-Prosedyren 01/2003 | 2,3 kg | 2,3 kg | 2,3 kg | 2,3 kg |
| Støyinformasjon Måleverdier fastslätt i samsvar med EN 60745. Det typiske A-bedømte støynivæt for maskinen er: | ||||
| Lydtrykknivå (Usikkerhet K=3dB(A)) | 87,1 dB (A) | 87,1 dB (A) | 87,1 dB (A) | 87,1 dB (A) |
| Lydeffektnivå (Usikkerhet K=3dB(A)) | 98,1 dB (A) | 98,1 dB (A) | 98,1 dB (A) | 98,1 dB (A) |
| Bruk hørsvern! | ||||
| Vibrasjonsinformasjoner | ||||
| Totale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 60745. | ||||
| Slipimg av overflater: | ||||
| Svingningssemisjonsverdi a,h,SG | 6,2 m/s2 | 6,2 m/s2 | 6,2 m/s2 | 6,2 m/s2 |
| Usikkerhet K= | 1,5 m/s2 | 1,5 m/s2 | 1,5 m/s2 | 1,5 m/s2 |
| Sliping med spliceblad: | ||||
| Svingningssemisjonsverdi a,h,DS | 6,0 m/s2 | 6,0 m/s2 | 6,0 m/s2 | 6,0 m/s2 |
| Usikkerhet K= | 1,5 m/s2 | 1,5 m/s2 | 1,5 m/s2 | 1,5 m/s2 |
| TEKNISKE DATA Vinkelsliper | WS 12-125 S WS | 12-125 SK WS 13- | 125 SXE WS 13- | 125 SXEK |
| Produksjonsnummer | 4561 40 01... ...000001-999999 | 4561 46 01... ...000001-999999 | 4561 58 01... ...000001-999999 | 4561 64 01... ...000001-999999 |
| Nominell ingangseffekt 1200 W 1200 W 1300 W 1300 W | ||||
| Nominelt turtall 11500 min | -1 | 11500 min-1 | 2800 - 11500 min-1 | 2800 - 11500 min-1 |
| D=slipskive-ø maks. d=hull-ø b=Tykkelse av kappeskiver. minimum / maks. b=D D=Slipskivetykke maks. 6 mm 6 mm 6 mm | 125 mm 22,2 mm 1/3 mm 1/3 mm 1/3 mm 6 mm | 125 mm 22,2 mm 1/3 mm | 125 mm 22,2 mm | 125 mm 22,2 mm |
| D=D=Slpeflater-ø maks. 125 mm 125 mm 125 mm | 125 mm | |||
| D=Stålborster-ø maks. 75 mm 75 mm 75 mm 75 mm | mm | |||
| Spindelgenge | M 14 | M 14 | M 14 | M 14 |
| Vekt i henhold til EPTA-Prosedyren 01/2003 | 2,4 kg | 2,4 kg | 2,4 kg | 2,4 kg |
| TEKNISKE DATA Vinkelsliper | WS 12-125 S WS | 12-125 SK WS 13- | 125 SXE WS 13-125 | SXEK |
| Støyinformasjon Måleverdier fastslätt i samsvar med EN 60745. Det typiske A-bedmöte støynivæt for maskinen er: Lydtrykknivå (Usikkerhet K=3dB(A)) 89,3 dB (A) 89,3 dB (A) 90,1 dB (A) 90,1 dB (A) Lydeffektnivå (Usikkerhet K=3dB(A)) 100,3 dB (A) 100,3 dB (A) 101,1 dB (A) 1 dB (A) | ||||
| Bruk hørselsvern! | ||||
| Vibrasjonsinformasjoner Totale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 60745. Slipimg av overflater: Svingningssemisjonsverdi \(a_{h,SG}\) Usikkerhet K= | 5,8 m/s21,5 m/s2 | 5,8 m/s21,5 m/s2 | 8,0 m/s21,5 m/s2 | 8,0 m/s21,5 m/s2 |
| Slipimg med spliceblad: Svingningssemisjonsverdi \(a_{h,DS}\) Usikkerhet K= | 5,5 m/s21,5 m/s2 | 5,5 m/s21,5 m/s2 | 7,5 m/s21,5 m/s2 | 7,5 m/s21,5 m/s2 |
Spon aller fliser mä参加会议 mens maskinen er i gang.
NETTILKOPLING
Flensmutteren mä vare trukket til För maskinen startes.
Bruk alltid ekstrahandtaket.
og de folgende harmonisierte normative dokumentene. fyrstikker
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
