HCA62741BH - вытяжка BEKO - Бесплатное руководство пользователя

Тип продукта	Декоративная каминная вытяжка
Бренд	Beko
Модель	HCA62741BH
Цвет	Нержавеющая сталь и стекло
Ширина	60 см
Электропитание	220-240 В, 50 Гц
Мощность двигателя	Не указано
Количество скоростей	4 (включая одну с таймером на максимальной скорости)
Освещение	Светодиодная подсветка с регулировкой яркости (5 уровней)
Диаметр воздуховода	120/150 мм
Минимальная высота установки (газ)	50 см
Минимальная высота установки (электрическая)	45 см
Тип жирового фильтра	Алюминиевый, моется в посудомоечной машине
Тип угольного фильтра	Опционально, замена каждые 4 месяца
Сигнализация жирового фильтра	Да (мигающий светодиод)
Сигнализация угольного фильтра	Да (включается вручную)
Функция Boost	Да (скорость 4 в течение 5 минут)
Материал корпуса	Нержавеющая сталь
Материал панели	Стекло
Тип управления	Сенсорное электронное управление
Класс энергоэффективности	Не указано

Часто задаваемые вопросы - HCA62741BH BEKO

Как установить вытяжку Beko HCA62741BH ?

Установка должна производиться уполномоченным сервисным агентом. Минимальная высота между вытяжкой и плитой составляет 50 см для газа и 45 см для электричества. Следуйте инструкциям в руководстве: сверление, крепление шаблона, монтаж дымохода и электрическое подключение. Используйте воздуховод диаметром не менее 120 мм.

Какие фильтры используются и как их чистить?

Вытяжка оснащена алюминиевым жировым фильтром, который можно мыть в посудомоечной машине (короткая программа, низкая температура). Угольный фильтр опционален и должен заменяться каждые 4 месяца; он не моется.

Как активировать сигнализацию угольного фильтра?

При выключенной вытяжке удерживайте нажатыми кнопки 1 и 2 в течение 3 секунд. Светодиоды 1, затем 1+2 загорятся, подтверждая активацию. Для деактивации повторите ту же операцию.

Какая рекомендуемая высота установки?

Минимальное расстояние между нижней поверхностью вытяжки и варочной панелью составляет 50 см для газовых плит и 45 см для электрических. Соблюдайте эти значения для оптимальной безопасности.

Как заменить светодиодную лампу?

Перед тем как прикасаться к лампам, убедитесь, что они остыли, и отключите прибор. Обратитесь к уполномоченному сервисному агенту для замены.

Что делать, если вытяжка не включается?

Сначала проверьте, подключен ли прибор и подается ли питание на розетку. Проверьте автоматический выключатель. Если проблема не устранена, обратитесь к уполномоченному сервисному агенту.

Как использовать функцию Boost?

Нажмите кнопку T3, пока вытяжка работает на одной из скоростей 1-3. Вытяжка переключается на скорость 4 на 5 минут, затем возвращается к предыдущей скорости. Вы можете выйти из режима Boost, повторно нажав T3.

Можно ли использовать вытяжку без жирового фильтра?

Нет, никогда не используйте вытяжку без алюминиевых фильтров. Это может повредить прибор и создать риск возгорания.

Как сбросить сигнализацию жирового фильтра?

Когда светодиодный индикатор 1 мигает, удерживайте кнопку Вкл/Выкл (T1) нажатой в течение 3 секунд, пока вытяжка работает. Мигание прекратится.

Совместима ли вытяжка с наружным отводом воздуха?

Да, она может работать в режиме отвода (вывод воздуха наружу) или в режиме рециркуляции (с угольным фильтром). Для режима отвода подключите воздуховод диаметром не менее 120 мм.

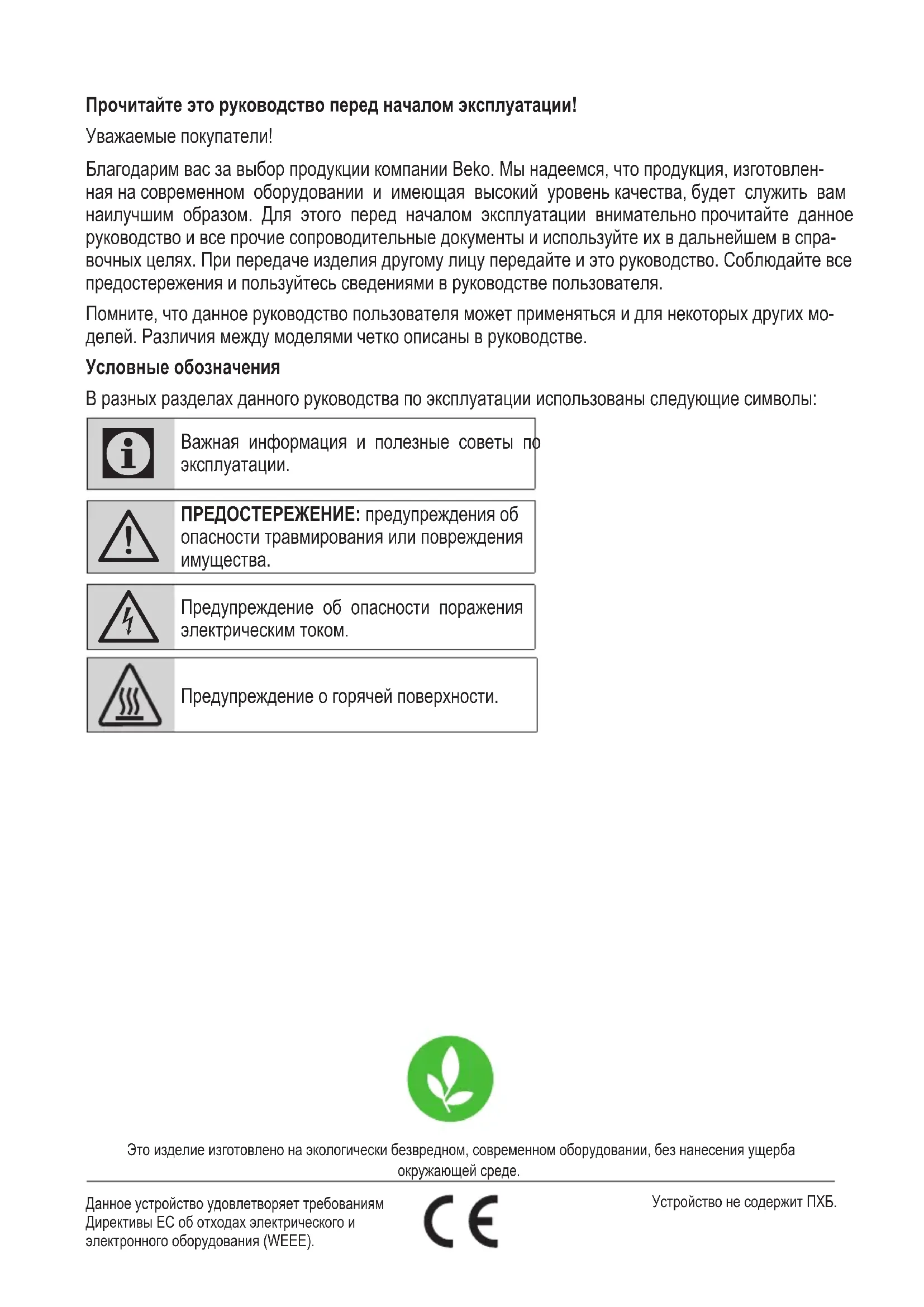

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA62741BH BEKO

ПРЕДОСТЕРЕЖЕНИЕ: предупреждения об опасности травмирования и повреждения имущества.

Предупреждение об опасности поражения электрическим током.

Предупреждение о горячей поверхности.

Это изделие изготовлено на экологически безвредном, современном оборудовании, без нанесения ущерба окружающей среде.

1 Важные инструкции по технике безопасности и защите окружающей среды 210-214

1.1. Общая безопасность 210 1.1.1. Электрическая безопасность 210 1.1.2. Эксплуатационная безопасность изделия 211 1.1.3. Безопасность детей 213 1.2. Назначение изделия 213 1.3. Соответствие директивам ЕС по ограничению использования опасных веществ 214

Соответствие директивам ЕС по ограничению использования опасных веществ: 214

1.4. Информация об упаковке 214

2 Технические характеристики прибора 215

3 Установка прибора 216-220

3.1. Подключение питания 216 3.2. Установка 216 3.2.1. Предназначение установки 216 3.2.2. Подготовка к креплению вытяжки к стене 218 3.2.3. Сборка вытяжной трубы 219 3.2.4. Подготовка к креплению вытяжки к стене 220

4 Эксплуатация прибора 223-224

4.1. Эксплуатация 223 4.2. Управление скоростью работы 223 4.3. Сигнал фильтра-жироуловителя 223 4.4. Сигнал угольного фильтра 223 4.5. Энергоэффективное использование 224

5 Чистка и уход 225-226

5.1. Чистка 225 5.2. Очистка стеклянной панели 225 5.3. Угольный фильтр (только для моделей с фильтрами) 225 Круглый угольный фильтр 225 5.4. Фильтр-жироуловитель 225 5.5. Чистка 226 5.6. Замена ламп 226

Важные инструкции по технике безопасности и защите окружающей среды

В этом разделе собраны правила техники безопасности, соблюдение которых позволяет избежать травмирования или материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

1.1. Общая безопасность

• Работы по установке и ремонту должны выполняться авторизованным техническим специалистом. Фирма-производитель не несет ответственности за неисправности, возникшие по вине неуполномоченных лиц. Данный электроприбор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями либо не имеющими опыта и знаний. Необходимо следить за тем, чтобы дети не играли с электроприбором.

1.1.1. Электрическая безопасность

Необходимо всегда отключать прибор от электросети во время процедур установки, технического обслуживания, очистки и ремонта. Во избежание возможных опасностей замену поврежденного шнура питания должно производить только уполномоченное производителем сервисное предприятие или специалист соответствующей квалификации (предпочтительно электрик) либо лицо, назначенное импортером.

• Рабочее напряжение составляет 220-240 В. Не следует использовать прибор в неисправном состоянии, пока он не будет отремонтирован авторизованным техническим специалистом. Опасность поражения электрическим током! Не следует прокладывать шнур питания вблизи конфорок. В противном случае может возникнуть пожар, поскольку шнур питания быстро плавится.

Важные инструкции по технике безопасности и защите окружающей среды

Запрещено включать вытяжку в розетку, пока установка не будет полностью завершена. Для получения оптимальных характеристик длина внешнего проводника не должна превышать 4 м. Не следует сгибать проводник под прямым углом (90°) более 2 раз; его диаметр должен составлять не менее 120 мм. Следует отключать прибор от сети питания, прежде чем выполнять какие-либо работы с его внутренними частями. Включайте прибор только в розетку с заземляющим контактом.

1.1.2. Эксплуатационная безопасность изделия

• Для подключения дымохода к вытяжке можно использовать трубу диаметром 120 мм или 150 мм. Не следует подключаться к дымоходам, соединенным с плитами, выходным вентиляционным шахтам или к дымоходам с высоким пламенем.

Необходимо соблюдать правила, установленные регулирующими органами в отношении выпуска отработанного воздуха. Расстояние между нижней поверхностью вытяжки и верхней поверхностью плиты/печи должно быть не менее 50 см для газовых горелок и 45 см для электрических. Не следует использовать вытяжку без алюминиевых фильтров. Также не следует снимать фильтры, когда вытяжка работает. Ни в коем случае не следует прикасаться к лампам вытяжки после продолжительного времени работы. Горячие лампы могут обжечь руку. Следует избегать высокого пламени под вытяжками. В противном случае частицы масляного фильтра могут воспламениться и привести к пожару. Конфорки необходимо включать только после установки на них кастрюль или сковородок. В противном случае повышенный нагрев может привести к деформации некоторых частей вытяжки.

Важные инструкции по технике безопасности и защите окружающей среды

• Прежде чем снять кастрюли или сковороды, следует выключить конфорки. Следует избегать огнеопасных материалов под вытяжкой. Во время жарки масло может воспламениться. Поэтому следует соблюдать осторожность в отношении одежды и штор. Во время жарки не следует оставлять пищу без присмотра; в противном случае горячее масло может стать причиной пожара.
• Если не очищать вытяжку с указанной периодичностью, существует опасность возникновения пожара. Следует соблюдать крайнюю осторожность и всегда надевать перчатки во время чистки вытяжки. Мы советуем запускать вытяжку на пару минут до начала приготовления пищи для увеличения мощности всасывания. Таким образом, достигается постоянная и стабильная мощность всасывания при возникновении испарений.

После окончания приготовления следует дать вытяжке поработать еще 15 минут, чтобы удалить испарения и запахи, образовавшиеся во время приготовления. Во время использования вытяжки, особенно вместе с газовыми плитами, необходимо убедиться, что помещение вентилируется свежим воздухом. Необходимо следить, чтобы вытяжка не была подключена к дымоходам, которые используются электрическими приборами. (Например: дымоход обогревателя). Одновременное и корректное использование вытяжки и других устройств, требующих воздуха для работы, возможно только при низком давлении 4 Па (0,04 мбар), что предотвращает обратное всасывание газа. Это достигается только за счет поступления воздуха из открытых проемов (двери, окна, вентиляционные отверстия и т.д.). Уделите особое внимание хорошему притоку воздуха. Дымоход, обеспечивающий забор или выпуск воздуха, недостаточен для данных целей.

Важные инструкции по технике безопасности и защите окружающей среды

1.1.3. Безопасность детей

• Упаковочные материалы представляют опасность для детей. Упаковочные материалы следует хранить в безопасном, недоступном для детей месте.
• Электроприборы представляют опасность для детей. Не следует допускать детей близко к прибору. Не следует разрешать детям играть с прибором. Данным электроприбором могут пользоваться дети в возрасте от 8 лет и люди с ограниченными физическими, сенсорными или умственными возможностями, или лица, не имеющие нужных знаний и опыта, если они находятся под надзором касательно безопасного пользования продуктом, получив соответствующие инструкции и понимают риски пользования прибором. Не позволяйте детям играть с прибором. Внимание! Доступные для прикосновения части прибора могут нагреваться при использовании с устройством для приготовления пищи.

1.2. Назначение изделия

Этот прибор предназначен для бытового применения. Прибор не подходит для коммерческого использования и не должен использоваться в целях, отличных от целевого назначения. Производитель не несет ответственности за какие-либо повреждения, возникшие в результате неправильного использования или обращения с прибором. Срок эксплуатации прибора составляет 10 лет. В течение этого времени обеспечивается наличие запасных частей, необходимых для корректного функционирования прибора. Предостережение: нарушение затягивания винтов, описанного в данных инструкциях, может привести к угрозе поражения электрическим током.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.3. Соответствие директиве WEEE и утилизация продукта

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). Изделие содержит символ отходов электрического и электронного оборудования (WEEE).

Это изделие изготовлено из высококачественных материалов и компонентов, которые пригодны для повторного использования и подлежат вторичной переработке. После окончания срока эксплуатации не выбрасывайте это изделие с обычными бытовыми или промышленными отходами. Его следует сдать в центр сбора отходов электрического и электронного оборудования. О местонахождении ближайшего центра сбора отходов можно узнать в местных органах власти.

Соответствие директивам EC по ограничению использования вредных веществ:

Приобретенное вами изделие соответствует требованиям Директивы по ограничению использования вредных веществ (2011/65/EC). Оно не содержит указанных в Директиве вредных веществ и запрещенных материалов.

1.4. Информация об упаковке

Упаковка прибора изготовлена из материалов, пригодных для вторичной обработки, в соответствии с государственными

стандартами. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, учрежденные местными органами власти.

2 Технические характеристики прибора

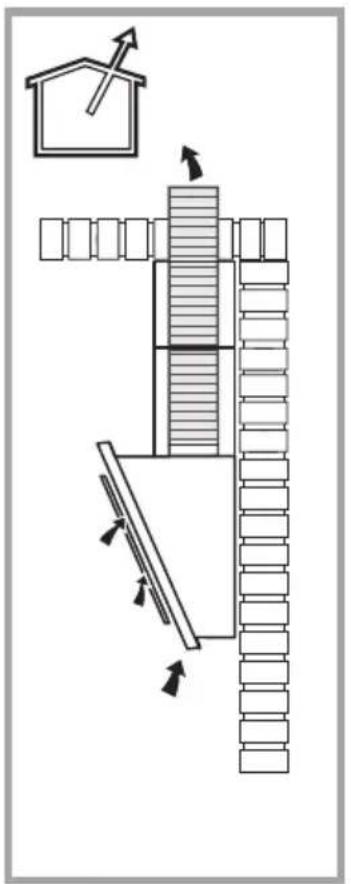

Использование с подключением к дымоходу

Использование с угольным фильтром

Значения, указанные на маркировке электроприбора или в сопроводительных документах к нему, получены в лабораторных условиях согласно требованиям соответствующих стандартов. Фактические значения могут отличаться в зависимости от режима эксплуатации прибора и условий окружающей среды.

3 Установка прибора

Чтобы установить вытяжку, необходимо обратиться к ближайшему авторизованному техническому специалисту.

Ответственность за подготовку места для прибора и его электромонтаж несет покупатель.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо снять защитную пленку (при ее наличии) с вытяжки и поверхности дымохода после установки.

Расстояние между нижней поверхностью вытяжки и верхней поверхностью конфорки должно быть не менее 50 см для газовых конфорок и 45 см — для электрических.

3.1. Подключение питания

Характеристики сети должны соответствовать значениям, указанным на табличке с внутренней стороны вытяжки. Подключите вытяжку к розетке при помощи шнура и обеспечьте доступ к месту подключения согласно действующим нормам. После установки: если устройство не имеет вилки (прямое подключение к сети) или вилка находится вне досягаемости, используйте двухполюсный выключатель в соответствии со стандартами, что позволяет осуществить отключение от сети при возникновении сверхтоков категории III.

ПРЕДОСТЕРЕЖЕНИЕ: перед повторным подключением вытяжки к источнику питания и проверкой функционирования, убедитесь, что сетевой кабель подключен корректно.

• Вытяжка оснащена специальным кабелем питания. При его повреждении свяжитесь с авторизованным техническим специалистом.

3.2. Установка

3.2.1. Перацноюустановки.

• Убедитесь, что размеры изделия соответствуют пространству для его установки.
• Снимите действующий угольный фильтр (*), если таковой имеется (см. соответствующий раздел). Фильтр/фильтры будут устанавливаться только в том случае, если вы хотите использовать вытяжку в качестве модели с функцией фильтрации.
• Убедитесь в наличии всех материалов, поставляемых с вытяжкой (таких как упаковочные элементы крепежа, гарантийная карта и т. п.); если они присутствуют, извлеките и отложите.
• По возможности снимите столешницу или плиту и поверните ее в сторону, чтобы получить удобный доступ к задней стене или потолку. Если такая возможность отсутствует, накройте рейку, плиту или духовку толстой защитной тканью или защитой от загрязнений и повреждений. Выберите плоскую поверхность для установки прибора. Укройте поверхность защитной тканью и разложите на ней все детали и принадлежности вытяжки.

3 Установка прибора

Кроме того, проверьте доступность вытяжки в зоне установки (включая зону доступа после сборки вытяжки) и внешние подключения прибора (только для моделей с функцией всасывания). Завершите все необходимые процедуры по установке (например, подключение питания и/или организацию отверстия сливного шланга).

Глубокие побелы допускают фиксацию вытяжки на самых разных типах стен/потолков. Дополнительно, квалифицированный технический специалист должен подтвердить соответствие материала типу стены или потолка. Стена/потолок должны выдерживать вес вытяжки. Не подвешивайте прибор на нитке, пластиковой или силиконовой поверхности. Крепите его только на стену.

При наличии ниши или мебели с боковой стенкой, проверьте, чтобы хватало места для сборки и установки вытяжки, а также обеспечивался легкий доступ к панели управления.

3 Установка прибора

3.2.2. Повторная проверка крепления вытяжки к стене

Информация, необходимая для подготовки места установки вытяжки, приводится ниже.

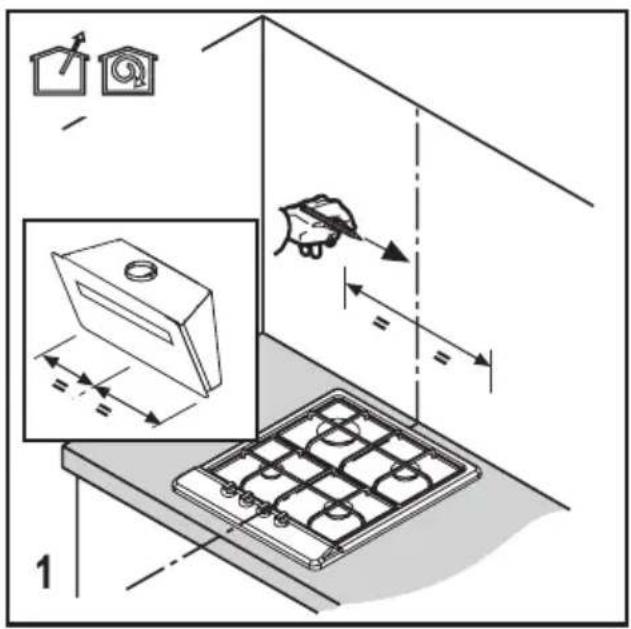

1. Сделайте отметки на поверхности согласно шаблону для крепления. (Рисунок 1)

3.2.4. Повторная проверка крепления вытяжки к стене

• При образовании значительного количества испарений на кухне используйте высокую мощность всасывания. Рекомендуется, чтобы всасывающие узлы вытяжки включались за 5 минут перед началом приготовления и работали в течение 15 минут после окончания.

4.2. Управление скоростью работы

T1. Кнопка вкл./выкл. Если прибор выключен, включите его. Если устройство работает на полном уровне скорости, отключите его. T2. Запускает устройство на скоростях 1, 2 и 3.

Запускает устройство на уровне скорости 1. Загорится светодиод 1. Запускает устройство на уровне скорости 2. Загорится светодиод 2. Запускает устройство на уровне скорости 3. Загорится светодиод 3.

T3. Запускает устройство на уровне скорости 4 на 5 минут. Если прибор работает на полном уровне скорости (1, 2, 3), при нажатии этой кнопки светодиод текущей скорости загорается белым светом, а светодиод уровня скорости 4 начинает мигать. По истечении 5 минут работы на уровне скорости 4 светодиод выключается, а изделие выйдет из режима максимальной скорости. Если кнопка уровня скорости 4 нажата до истечения 5 минут, изделие также выйдет из режима максимальной скорости.

T4. Кнопка лампы вкл./выкл. Коротко нажмите кнопку для вкл./выкл. лампы. Нажмите и удерживайте больше 1 секунды для выбора одного из 5 уровней яркости.

4.3. Сигнал смывного фильтра-жироуловителя

Мигание светодиода 1 предупреждает пользователя о необходимости очистить металлический фильтр. Сигнал тревоги означает, что пора чистить фильтр-жироуловитель. Нажмите и удерживайте кнопку вкл./выкл. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает. Светодиод 1 прекратит мигать.

4.4. Сигнал угольного фильтра

Изделие поставляется с реактивированным угольным фильтром. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для активации предупреждающего сигнала об очистке угольного фильтра, когда изделие выключено. Сначала загорится светодиод 1, а потом светодиод 2, показывая, что предупреждающий сигнал активирован. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для деактивации предупреждающего сигнала, когда изделие выключено. Сначала загорятся светодиоды 1 и 2, а потом светодиод 1, показывая, что предупреждающий сигнал деактивирован.

Мигание светодиода 2 предупреждает пользователя о необходимости очистить угольный фильтр. Нажмите и удерживайте кнопку вкл./выкл. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает.

Если предупреждения от металлических и угольных фильтров активны одновременно, то их сброс должен осуществляться отдельно для каждого предупреждения.

4.5. Энергоэффективное использование.

Во время эксплуатации вытяжки следует отрегулировать уровень скорости в соответствии с интенсивностью запаха и образованием испарений, чтобы избежать ненужного потребления энергии. Следует использовать низкие уровни скорости в нормальных условиях (1-2) и высокие уровни скорости (3-4) при появлении более интенсивного запаха и более высокой концентрации пара. - Лампы на вытяжке предназначены для освещения варочной поверхности. Их использование для освещения пространства/кухни приведет к излишнему энергопотреблению и недостаточной освещенности.

5.1. Чистка

• Перед чисткой или обслуживанием необходимо отключить прибор от электросети, или выключить главный выключатель, или ослабить/отключить предохранитель, который подает питание к вытяжке.
• Вытяжка нуждается в регулярной внешней и внутренней чистке (по крайней мере, с частотой чистки фильтров-жироуловителей). Одна вытяжка следует при помощи тканью, смоченной раствором теплового и нейтрального моющего средства. Не используйте абразивные материалы. Не используйте алкоголь!

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение базовых инструкций по очистке вытяжки и замене фильтров может привести к пожару.

• Поэтому рекомендуем придерживаться указанных инструкций.
• Производитель не несет ответственности за механический ущерб или ущерб от пламени, вызванные неправильным обслуживанием или несоблюдением вышеуказанных рекомендаций.

5.4. Фильтр-жироуловитель

• Улавливает частицы жира, образующиеся во время приготовления пищи.
• Фильтр-жироуловитель следует очищать ежемесячно (или следить за индикатором заполнения фильтра, или после последнего приобретенного модуля) вручную или при помощи не содержащего кислоты средства, или в посудомоечной машине, выбрав короткую программу с низкой температурой.

5 Чистка и уход

• При мытье в посудомоечной машине фильтр может немного выцвести, но это не влияет на его функциональность.

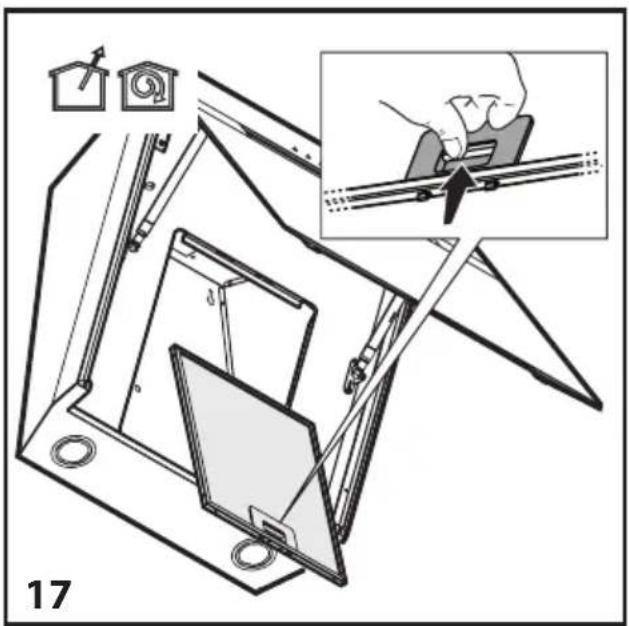

• Чтобы извлечь жироуловитель, потяните за освобождающий пружинный рычаг. (Рисунок 17)

Не следует использовать чистящие средства, содержащие соляную кислоту, отбеливатели или абразивные порошки, чтобы сохранить качество поверхности прибора. Используйте ткань, смоченную в мыльной воде, или специальные средства для очистки поверхностей из нержавеющей стали. Следует снять защитную пленку с вытяжки.
