KASUTUSJUHEND HCA62741BH BEKO

WAARSCHUWING: Zorg dat de lampjes afgekoeld zijn voordat u deze aanraakt. Neem voor vervanging van de lam-pen contact op met een erkende serviceagent.Toode on valmistatud keskkonnasõbralikes kaasaegsetes tehastes loodust kahjustamata. Seade vastab WEEE eeskirjadele. See ei sisalda PCB-d. Palun lugege esmalt juhendit! Lugupeetud kliendid! Aitäh, et otsustasite Beko toote kasuks. Loodetavasti jääte selle kaasaegse tehnoloogia järgi valmistatud kvaliteetse toote tööga rahule. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja kõigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele omanikule, pange kaasa ka kasutusjuhend. Järgige kõiki kasutusjuhendis toodud hoiatusi ja juhiseid. Ärge unustage, et selles kasutusjuhendis käsitletakse ka mitmeid teisi mudeleid. Mudelite erinevusi kirjeldatakse kasutusjuhendis selgelt. Tähiste tähendused Käesoleva juhendi erinevates jaotistes kasutatakse järgmisi tähiseid:

Oluline teave ja kasulikud nõuanded.

HOIATUS! Hoiatused elu ja vara suhtes ohtlike olukordade kohta.

Hoiatus elektrilöögi kohta. Hoiatus tuliste pindade kohta.106 / 242 ET Õhupuhasti / kasutusjuhend SISUKORD 1 Olulised ohutus- ja keskkonnaalased juhised 91-94

1.3 WEEE direktiivi täitmine ja kasutuks

muutnud seadmete kõrvaldamine . . . . . . . . . . . . . . . . . . .94

5 Puhastamine ja hooldamine 103-104

Õhupuhasti / kasutusjuhend

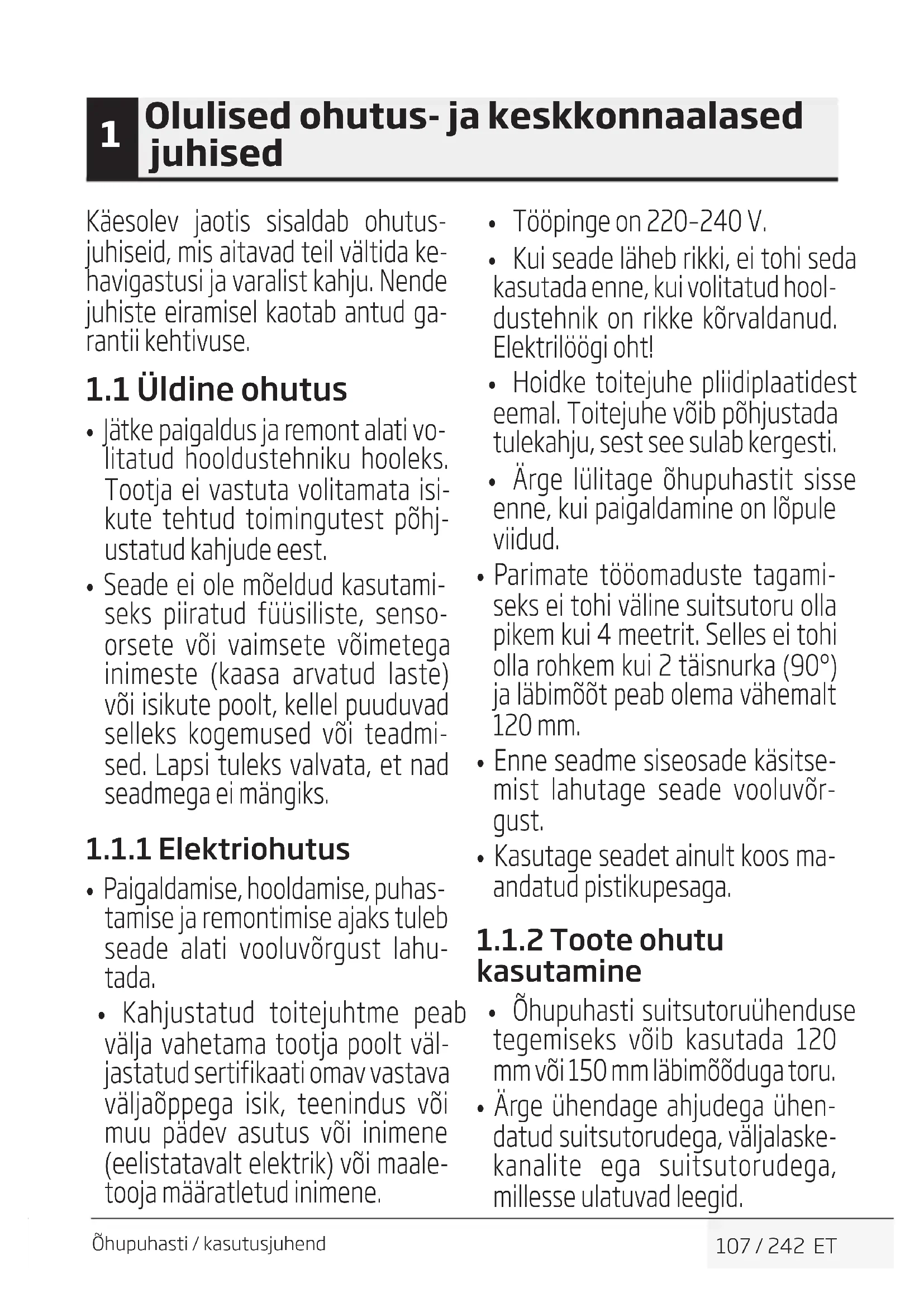

Olulised ohutus- ja keskkonnaalased juhised Käesolev jaotis sisaldab ohutus- juhiseid, mis aitavad teil vältida ke- havigastusi ja varalist kahju. Nende juhiste eiramisel kaotab antud ga- rantii kehtivuse.

• Jätke paigaldus ja remont alati vo- litatud hooldustehniku hooleks. Tootja ei vastuta volitamata isi- kute tehtud toimingutest põhj- ustatud kahjude eest.

• Seade ei ole mõeldud kasutami- seks piiratud füüsiliste, senso- orsete või vaimsete võimetega inimeste (kaasa arvatud laste) või isikute poolt, kellel puuduvad selleks kogemused või teadmi- sed. Lapsi tuleks valvata, et nad seadmega ei mängiks.

• Paigaldamise, hooldamise, puhas- tamise ja remontimise ajaks tuleb seade alati vooluvõrgust lahu- tada.

• Kahjustatud toitejuhtme peab välja vahetama tootja poolt väl- jastatud sertifikaati omav vastava väljaõppega isik, teenindus või muu pädev asutus või inimene (eelistatavalt elektrik) või maale- tooja määratletud inimene.

• Tööpinge on 220–240 V.

• Kui seade läheb rikki, ei tohi seda kasutada enne, kui volitatud hool- dustehnik on rikke kõrvaldanud. Elektrilöögi oht!

• Hoidke toitejuhe pliidiplaatidest eemal. Toitejuhe võib põhjustada tulekahju, sest see sulab kergesti.

• Ärge lülitage õhupuhastit sisse enne, kui paigaldamine on lõpule viidud.

• Parimate tööomaduste tagami- seks ei tohi väline suitsutoru olla pikem kui 4 meetrit. Selles ei tohi olla rohkem kui 2 täisnurka (90°) ja läbimõõt peab olema vähemalt 120 mm.

• Enne seadme siseosade käsitse- mist lahutage seade vooluvõr- gust.

• Kasutage seadet ainult koos ma- andatud pistikupesaga.

• Õhupuhasti suitsutoruühenduse tegemiseks võib kasutada 120 mm või 150 mm läbimõõduga toru.

• Ärge ühendage ahjudega ühen- datud suitsutorudega, väljalaske- kanalite ega suitsutorudega, millesse ulatuvad leegid.108 / 242 ET Õhupuhasti / kasutusjuhend

Olulised ohutus- ja keskkonnaalased juhised Järgige ametiasutuste kehtesta- tud heitõhu väljalaskmist käsitle- vaid ee skirju.

• Õhupuhasti alumise pinna ja pliidi/ahju pealmise pinna vahe- lise ala kõrgus peab gaasipliidi puhul olema vähemalt 50 cm ja elektripliidi puhul vähemalt 45 cm.

• Ärge kasutage õhupuhastit ilma alumiiniumfiltriteta ega eemal- dage filtreid kasutamise ajal.

• Ärge puudutage õhupuhasti lampe, kui need on pikka aega töötanud. Lambid võivad olla tuli- sed ja teie kätt kõrvetada.

• Vältige suurt leeki otse seadme all. Muidu võivad õlipüüduri osake- sed süttida ja põhjustada tuleka- hju.

• Lülitage pliidiplaat sisse alles pärast seda, kui olete panni või poti sellele asetanud. Muidu võib tõusev kuumus seadme osi defor- meerida.

• Lülitage pliidiplaat välja enne panni või poti eemaldamist.

• Ärge kasutage õhupuhasti all ker- gestisüttivaid materjale.

• Õli võib toidu praadimisel süttida. Olge rõivaste ja kardinatega ette- vaatlik.

• Ärge jätke pliiti toidu praadimisel järelevalveta, sest kuum õli võib põhjustada tulekahju.

• Kui õhupuhastit ei puhastada ettenähtud ajal, võib tekkida tule- kahju oht.

• Olge õhupuhasti puhastamisel eriti ettevaatlik ja kandke kindaid.

• Soovitame seadme lülitada sisse mõned minutid enne toiduvalmi- stamise alustamist, et lasta ime- misvõimsusel suureneda. Nii on toiduvalmistamise aurude tõus- misel tagatud pidev ja stabiilne imemisvõimsus.

• Laske õhupuhastil töötada 15 mi- nutit pärast küpsetamise või pra- adimise lõpetamist, et eemaldada köögist lõhnad ja toiduvalmista- mise aurud.

• Õhupuhasti kasutamisel (eriti koos gaasipliidiga) veenduge, et ruumi ventileeritaks puhta õhuga.

• Ärge ühendage seadet õhupu- hastitega, mida kasutavad mitte- elektrilised seadmed (nt kamina suitsutoru).109 / 242 ET Õhupuhasti / kasutusjuhend
• Õhupuhasti ja muu õhku vajava seadme samaaegne ja sujuv ka- sutamine on võimalik ainult juhul, kui saavutatakse madal rõhk 4 Pa (0,04 mbar) ja välditakse se- eläbi gaasi tagasiimendumist. See saavutatakse ainult juhul, kui õhk tuleb katmata avadest (uks, aken, ventilatsiooniava või muud tehnilised meetmed). Pöörake suurt tähelepanu piisava õhuvoolu tagamisele. Suitsutoru, mis tagab lihtsalt õhu sisenemise/välju- mise, pole selleks otstarbeks piisav.

• Lapsed alates 8. eluaastast ja füü- silise, meele- või vaimupuudega isikud, samuti puudulike teadmiste ja kogemustega isikud tohivad se- adet kasutada tingimusel, et nad teevad seda järelevalve all või neile on selgitatud seadme ohutut kasu- tamist ning mõistavad seadme ka- sutamisega seotud ohte. Lapsed ei tohi seadmega mängida.

• ETTEVAATUST! Ligipääsetavad osad võivad küpsetusseadme ka- sutamisel kuumeneda.

1.2 Ettenähtud otstarve

• Seade on ettenähtud ka- sutamiseks ainult koduses majapidamises. See ei sobi ko- mmertskasutuseks ja seda ei tohi kasutada muuks kui ettenähtud otstarbeks.

• Tootja ei võta mingit vastutust väära kasutamise või käsitsemise tagajärjel tekkinud kahjude eest.

• Toote eluiga on 10 aastat. See on aeg, mille jooksul peavad saadaval olema toote nõuetekohaseks to- imimiseks vajalikud varuosad.

• HOIATUS! Kui kruvide paigalda- misel eiratakse juhendis esitatud juhiseid, võib tekkida elektrilöögi oht.

Olulised ohutus- ja keskkonnaalased juhised110 / 242 ET Õhupuhasti / kasutusjuhend

Olulised ohutus- ja keskkonnaalased juhised

1.3 WEEE direktiivi täitmine ja

kasutuks muutnud seadmete kõrvaldamine Seade vastab Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile (2012/19/EL). Seadmel on elektri- ja elektroonikaseadmete jäät- mete (WEEE) liigiti kogumise tähis. Toode on valmistatud kvaliteetsetest osadest ja materjalidest, mis on taaskasutatavad ja so- bivad ringlussevõtmiseks. Ärge visake kasutuks muutunud seadet tavalise olmeprügi ega muude jäätmete hulka. Toimetage see vastavasse kogu- mispunkti, mis tegeleb elektri- ja elektroonikase- admete ringlussevõtuga. Kogumispunktide kohta saate täpsemat teavet kohalikust omavalitsusest. Vastavus ohtlike ainete kasutamise piiramist kä- sitlevale direktiivile: Seade vastab Euroopa Liidu RoHS-direktiivile (2011/65/EL). See ei sisalda direktiivis mainitud kahjulikke ja keelatud materjale.

1.4 Teave pakendi kohta

Vastavalt meie riiklikule seadusandlusele on toote pakend valmistatud taaskasuta- tavatest materjalidest. Ärge visake pak- kematerjale tavalise olmeprügi või muude jäätme- te hulka. Viige need kohaliku omavalitsuse poolt määratud pakendikogumispunkti.111 / 242 ET Õhupuhasti / kasutusjuhend Tootel olevatel märgistustel või tootega kaasas olevas dokumentatsioonis toodud väärtused on saadud laboritingimustes, järgides vastavaid standardeid. Olenevalt toote töö- ja keskkonnatingimustest võivad tegelikud väärtused varieeruda. Kasutamine koos söefiltrigaKasutamine koos suitsutoruga 2 Teie seadme tehnilised andmed112 / 242 ET Õhupuhasti / kasutusjuhend Küsige õhupuhasti paigaldamise kohta nõu lähi- malt volitatud hooldustehnikult. *Toote paigalduskoha ning elektrisüsteemi ette- valmistamine on kliendi ülesanne.

HOIATUS! Eemaldage pärast pai- galdamist õhupuhastilt ja suitsuto- ru pinnalt kaitsekile (kui on olemas). Õhupuhasti alumise pinna ja pliidiplaadi pealmise pinna vahelise ala kõrgus peab gaasipliidi puhul olema vähemalt 50 cm ja elektripliidi puhul vähemalt 45 cm. Seadme peab elektrivõrku ühendama kvalifitsee- ritud elektrik. Paigaldage toode nii, et ulatute pärast paigalda- mist hõlpsasti toiteühenduseni (pistik, pesa). Mõõtmed on esitatud millimeetrites. 3.1. Toiteühendus

• Peatoiteallikas peab vastama õhupuhasti sees oleval plaadil esitatud väärtustele. Ühendage õhupuhasti pistiku abil toitepesaga vastavalt kohalikele eeskirjadele ja paigutage see juurdepääsetavasse kohta. Pärast paigaldamist: kui seadmel pole pistikut (otseühendus vooluvõrguga) või pistik pole käeulatuses, kasutage standardset kahepooluselist lülitit, mis võimaldab liigvoolu kategooriaga III seotud asjaolude korral toitepistiku vooluvõrgust lahutada.

HOIATUS! Enne õhupuhasti ühen- damist peatoiteallikaga ja selle nõuetekohase toimimise kontrolli- mist veenduge, et peatoitejuhe on õigesti ühendatud.

• Õhupuhasti on varustatud spetsiaalse toitejuhtmega. Kui toitejuhe on kahjustunud, võtke ühendust volitatud hooldustehnikuga. 3.2. Paigaldamine

• Kontr ollige, et ostetud toote mõõtmed on paigalduskoha jaoks sobivad.

• Eemaldage aktiivsöefilter (*), kui see kuulub komplekti (vt ka sellega seotud lõiku). See tuleb paigaldada ainult juhul ,kui soovite õhupuhastit kasutada filtreeriva mudelina.

• Kontrollige, et koos õhupuhastiga on tarnitud muud materjalid (nt kott kruvidega (*), garantiikaart (*) jne), ja kui need on olemas, eemaldage need ja hoidke mõnes muus kohas.

• Kui võimalik, eemaldage eraldiseisev või liugmehhanismiga pliidiplaat ja tõmmake see eest ära, et pääseda hõlpsasti juurde tagaseinale või laele. Kui see pole võimalik, katke pink, pliidiplaat või ahi paksu kaitseriidega, et kaitsta neid kahjustuste ja mustuse eest. Valige seadme paigaldamiseks tasane pind. Katke pind kaitseriidega ja paigutage sellele kõik õhupuhasti varikatuse osad ja töövahendid.

• Kontrollige, et õhupuhasti kokkupanekukohas on olemas pistik (peab pärast õhupuhasti kokkupanekut olema juurdepääsetavas kohas) ja õhupuhastit on võimalik ühendada väliskeskkonnaga (ainult aspiratsiooniga mudeli korral).

• Tehke kõik seinaga seotud nõutavad toimingud (nt toitepistiku panek pistikusse ja/või väljalaskevooliku jaoks ava tegemine). Õhupuhasti kinnitamiseks erinevat tüüpi seintele/ lagedele on saadaval laiad tüüblid. Lisaks tuleb lasta kvalifitseeritud tehnikul kontrollida seina-/ laematerjali sobivust. Sein/lagi peab olema õhupuhasti koormuse talumiseks piisavalt tugev. Seadet ei tohi paigaldada plaaditud, krohvitud ega silikoonpindadele. Paigaldage see ainult seinale. Kui paigalduskohas on paneel- ja/või külgsein ja/ või mööbel, siis kontrollige, et õhupuhasti paigal- damiseks on piisavalt ruumi ja juhtpaneel on hõl- psasti juurdepääsetav. 3 Seadme paigaldamine113 / 242 ET Õhupuhasti / kasutusjuhend 3 Seadme paigaldamine

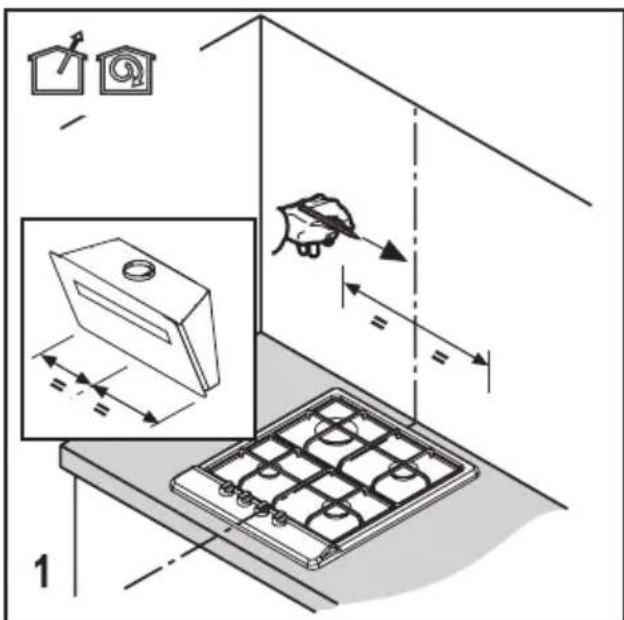

3.2.2 Õhupuhasti seinale

paigaldamise ettevalmistamine Allpool leiate teabe, mida on vaja õhupuhasti paigalduskoha ettevalmistamiseks.

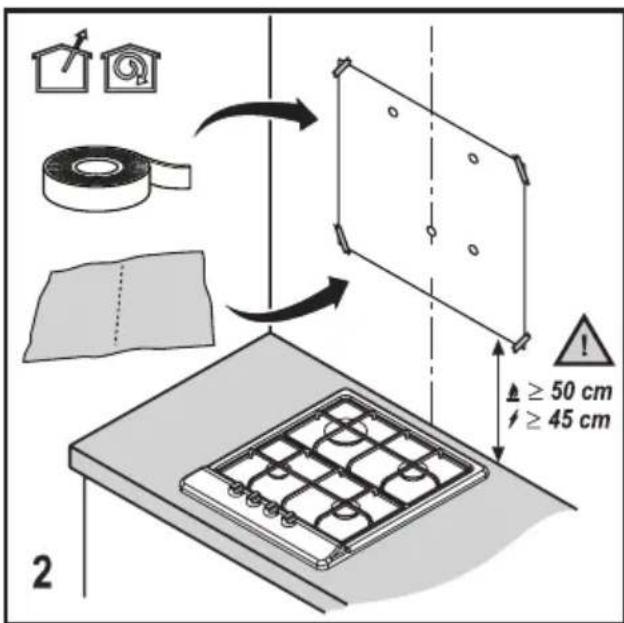

2. Kinnitage paigaldusmall õhupuhasti paigal-

duskohale. (joonis 2)

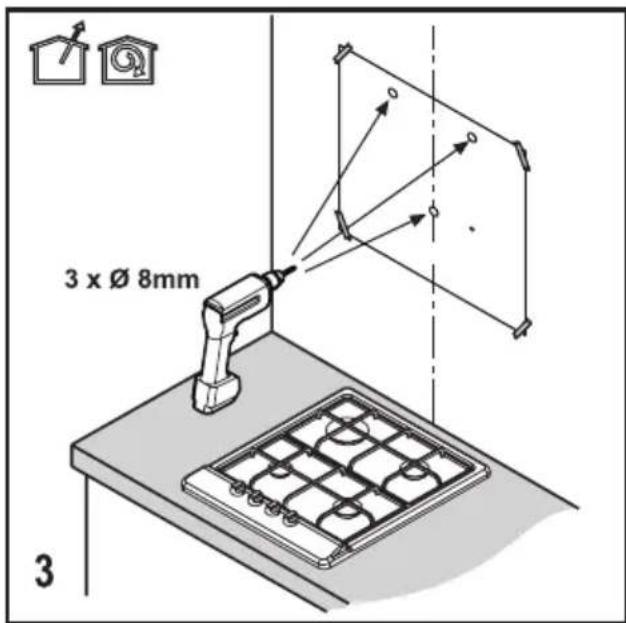

3. Puurige märgitud punktides Ø 8 mm puuriga

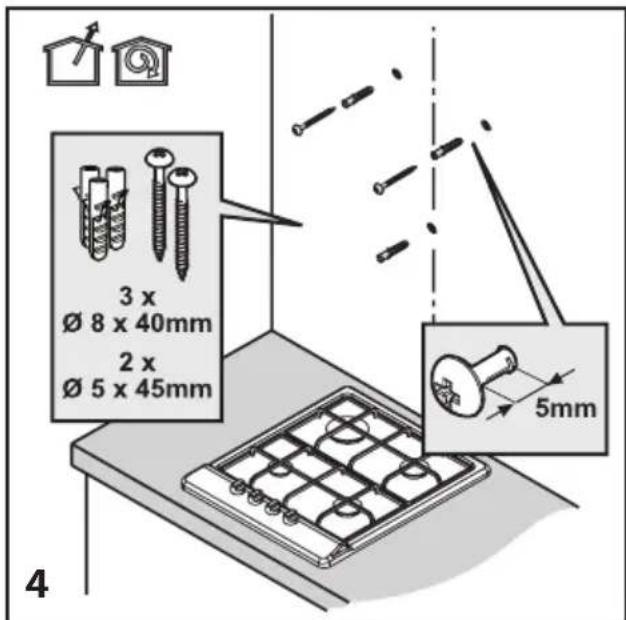

4. Lööge haamri abil kolm Ø 8x40mm tüüblit

puuritud avadesse. Kruvige eespool löödud tüüblitesse kaks Ø 5x45 mm riputuskruvi. Kruvipea ja seina vahele peab jääma 5 mm vahe. (joonis 4) 4114 / 242 ET Õhupuhasti / kasutusjuhend

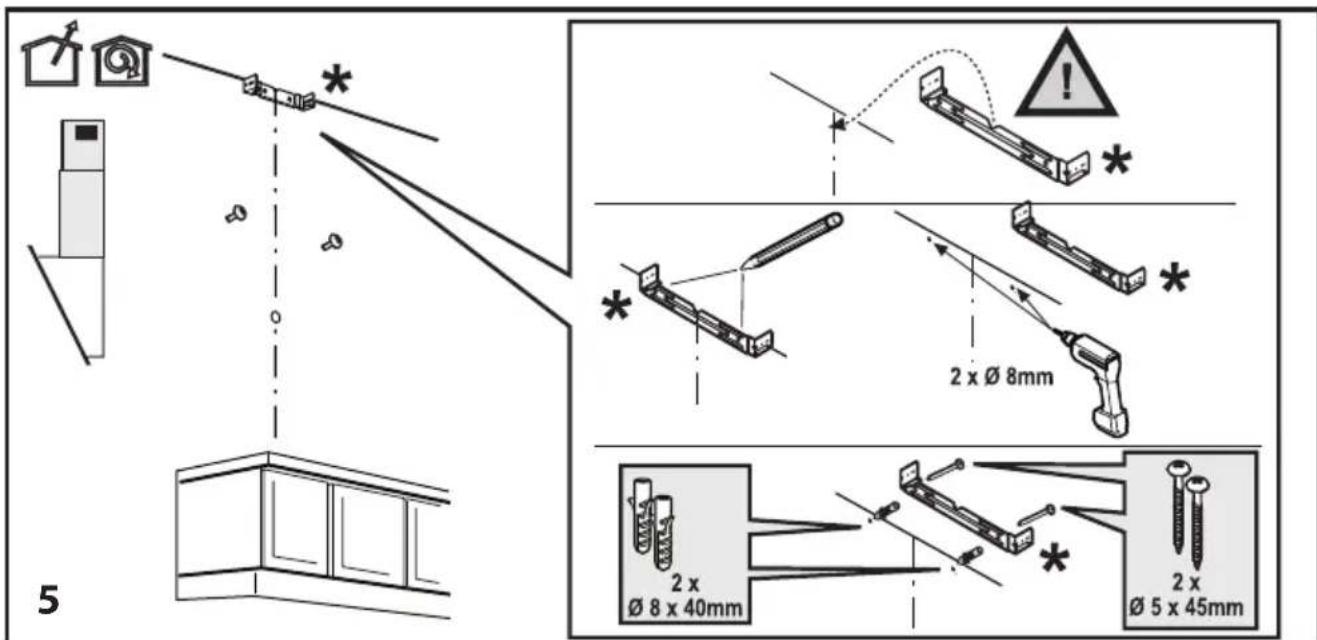

3.2.3 Õhupuhasti suitsutoru

paigaldamine Puurige märgitud kohtadesse Ø 8 mm puudriga avad suitsutoru plaadi kinnitamiseks. Lööge haamri abil kaks Ø 8x40mm tüüblit puuritud avadesse. Kruvige löödud tüüblitesse kaks Ø 5x45 mm riputuskruvi. (joonis 5)

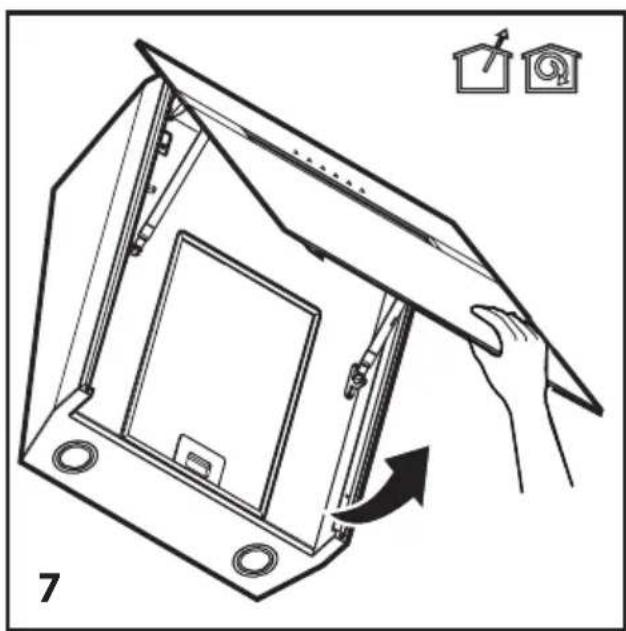

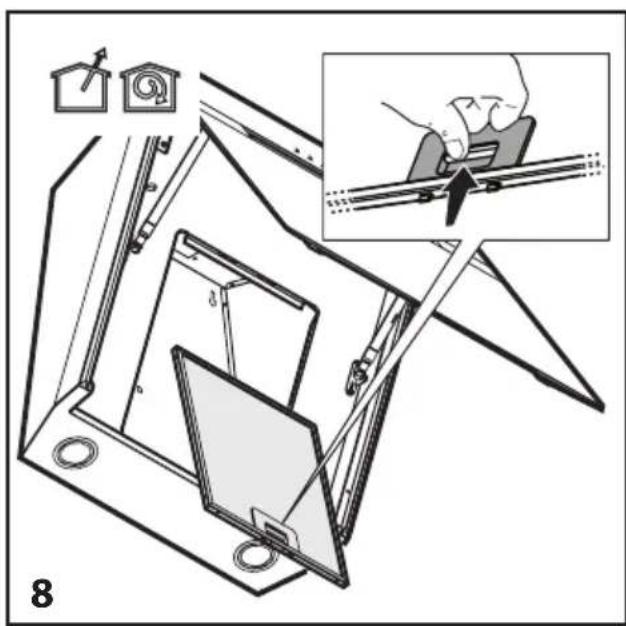

1. Eemaldage esipaneel, et paigaldada õhupuhasti seinale. (joonis 7)

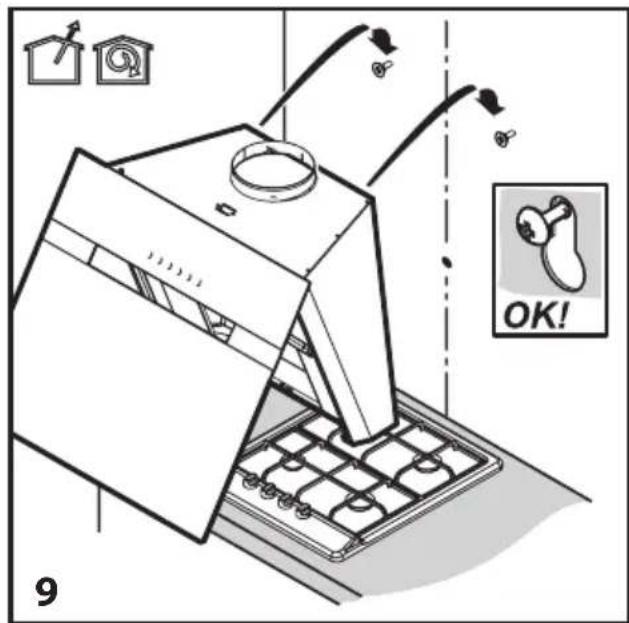

3. Paigutage õhupuhasti nii, et kruvid sobivad kruvipeadega. (joonis 9)

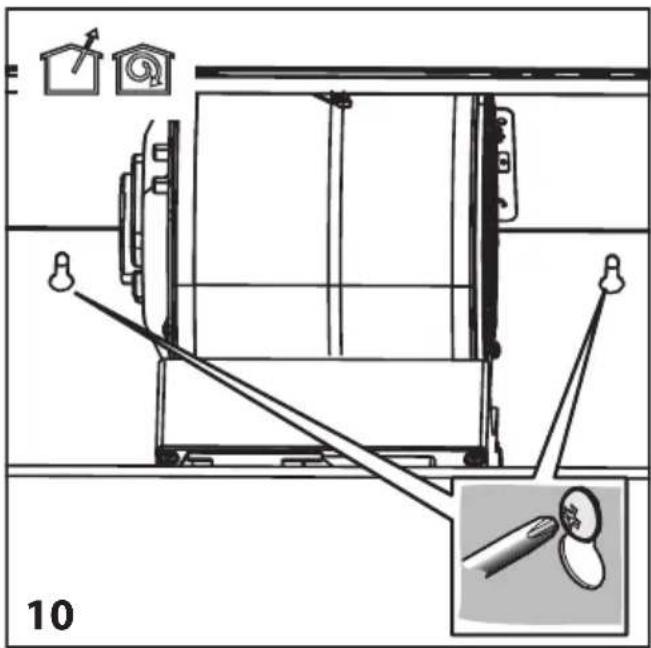

4. Keerake õhupuhasti kinnitamiseks kruvid kinni. (joonis 10)

3 Seadme paigaldamine116 / 242 ET Õhupuhasti / kasutusjuhend

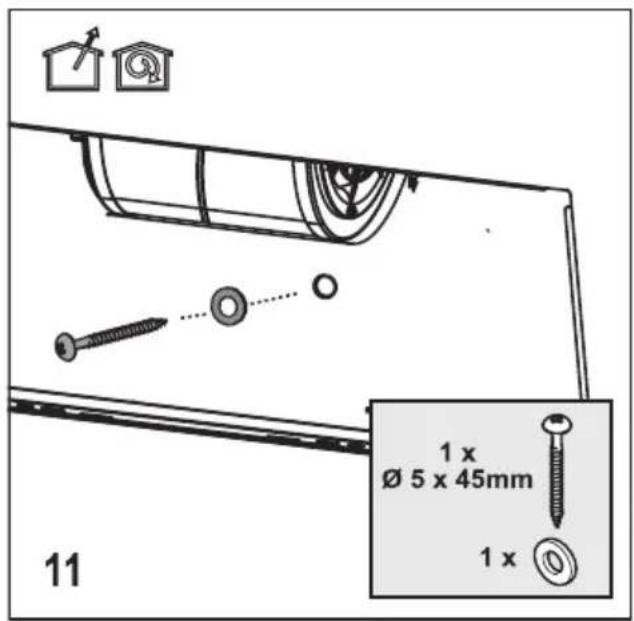

5. Kasutage õhupuhasti kinnitamiseks seibe ja

keerake kinni Ø 5x45 kruvidega. (joonis 11)

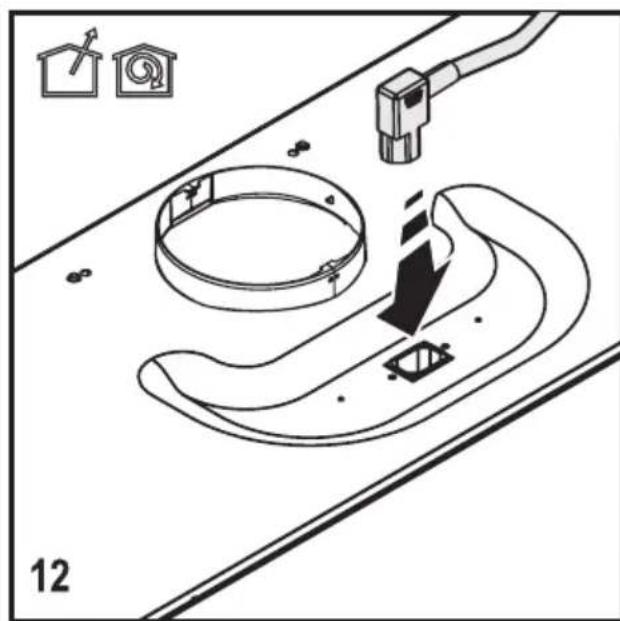

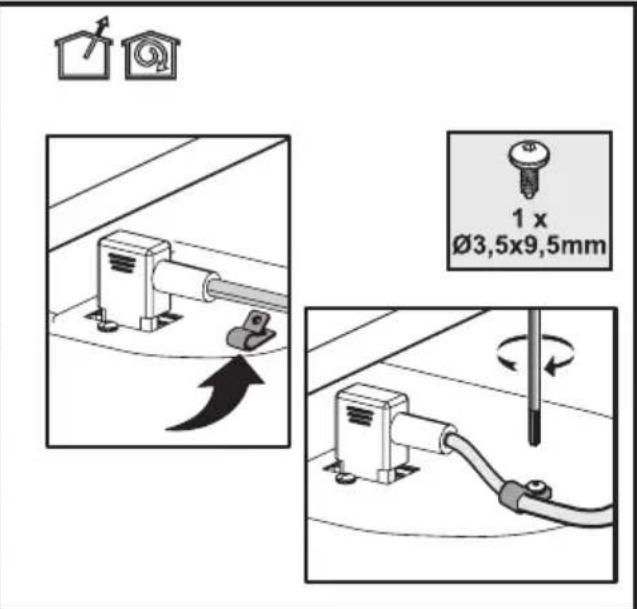

6. Ühendage toitejuhe vooluvõrku. Kasutage juht-

me kinnitamiseks Ø 3.5x9.5 kruvi. (joonis 12) 3 Seadme paigaldamine117 / 242 ET Õhupuhasti / kasutusjuhend

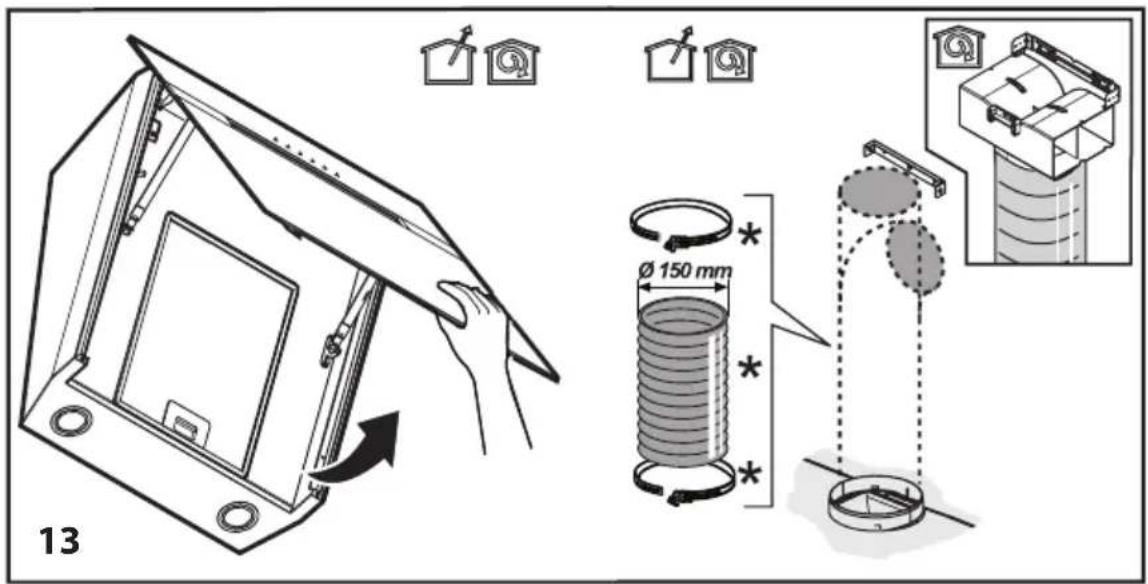

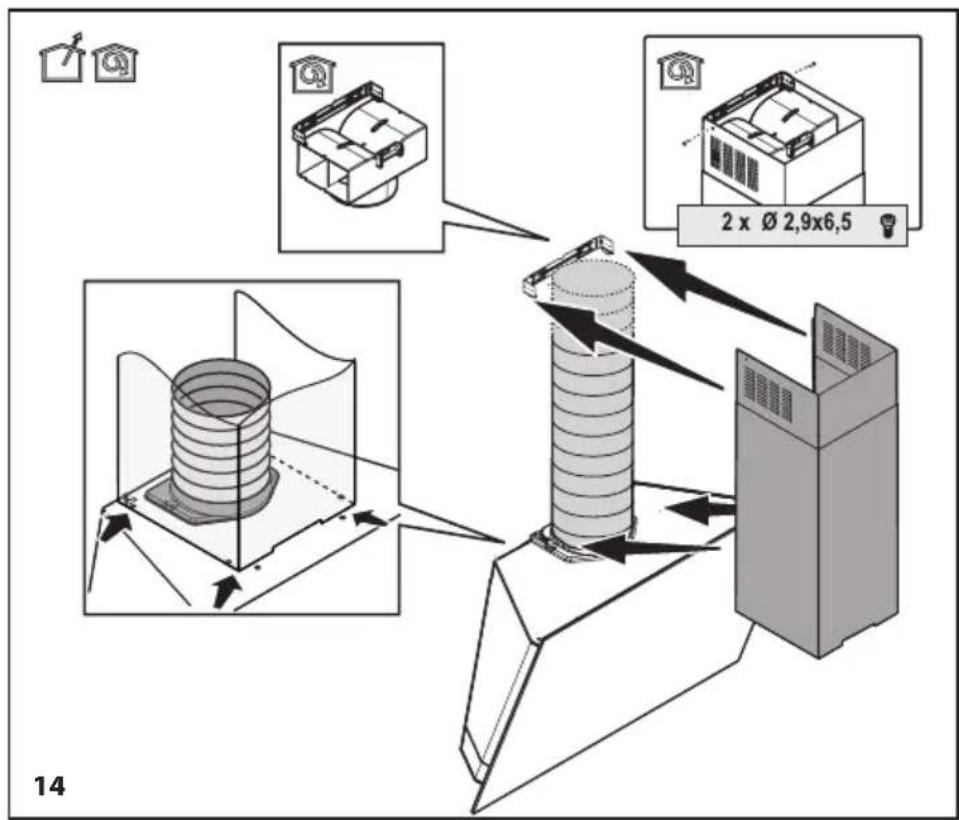

7. Paigutage suitsutoru ühendus joonistel näida-

tud viisil. (joonis 13, 14)

3 Seadme paigaldamine118 / 242 ET Õhupuhasti / kasutusjuhend

• Kui köögis tekib liigselt auru, kasutage suurt imemisvõimsust. Soovitatav on lülitada õhupuhasti imemisseade sisse 5 minutit enne toiduvalmistamise alustamist ja jätta see tööle 15 minutiks pärast toiduvalmistamise lõpetamist.

4.2 Juhtimine tasemete abil

T1. Sisse-/väljalülitusklahv. Kui seade on VÄLJA lülitatud, siis lülitab selle vajutamine seadme sisse. Kui seade on mis tahes kiirusetasemel, siis lülitab selle vajutamine seadme VÄLJA. T2. Seadet saab kasutada kiirusetasemetel 1, 2 ja 3. Seade töötab kiirusetasemel 1. Märgutuli 1 süttib. Seade töötab kiirusetasemel 2. Märgutuli 2 süttib. Seade töötab kiirusetasemel 3. Märgutuli 3 süttib. T3. Seade töötab 5 minutit kiirusetasemel 4. Kui selle klahvi vajutamisel töötab seade mis tahes tasemel (1, 2, 3), siis praeguse kiiruse märgutuli jääb püsivalt põlema ja kiiruseta- seme 4 märgutuli hakkab vilkuma. 5 minu- ti möödumisel kiirusetaseme 4 märgutuli kustub ja toode väljub maksimaalse kiiruse režiimist. Kui kiirusetaseme 4 klahvi vajuta- takse enne 5 minuti möödumist, väljub toode maksimaalse kiiruse režiimist. T4. Tule sisse- ja väljalülitusklahv. Tule sisse- või väljalülitamiseks vajutage korraks seda klahvi. Selleks, et valida üks viiest heledustasemest, vajutage ja hoidke klahvi all vähemalt üks sekund.

4.3 Rasvafiltri märguanne

Märgutule 1 vilkumine hoiatab kasutajat metallfil- tri puhastamise vajadusest. Märguande saamisel on aeg puhastada rasvafilter. Hoiatuse lähtesta- miseks vajutage töötaval seadmel sisse- ja väl- jalülitusklahv vähemalt kolmeks sekundiks alla. Märgutuli 1 lõpetab vilkumise.

4.4 Söefiltri märguanne

Söefiltri märguanne on toote tarnimisel välja lülitatud. Söefiltri puhastamise hoiatuse sisselülitamiseks vajutage sel ajal, kui seade on välja lülitatud, klahvid 1 ja 2 kolmeks sekundiks alla. Esmalt süttib märgutuli 1 ja seejärel nii märgutuli 1 kui 2, et anda märku hoiatuse sisselülitumisest. Hoiatuse väljalülitamiseks vajutage sel ajal, kui seade on välja lülitatud, klahvid 1 ja 2 kolmeks sekundiks alla. Esmalt süttivad märgutuled 1 ja 2 ning seejärel märgutuli 1, et anda märku hoiatuse väljalülitumisest. Märgutule 2 vilkumine hoiatab kasutajat söefiltri puhastamise vajadusest. Hoiatuse lähtestami- seks vajutage töötaval seadmel sisse- ja väljalüli- tusklahv vähemalt kolmeks sekundiks alla.

Kui nii metall- kui ka söefiltri hoia- tused lülituvad sisse samaaegselt, tuleb need hoiatused lähtestada siiski eraldi.

4.5 Energiatõhus kasutamine

• Mittevajaliku energiatarbimise vältimiseks re- guleerige õhupuhasti kasutamise ajal kiiruse- taset vastavalt lõhna ja auru intensiivsusele.

• Soovitame tavatingimustes kasutada väikse- maid kiirusi (1–2) ja eriti tugevate toidulõhnade ja -aurude eemaldamiseks suuremaid kiirusi (3–4).

• Õhupuhastil olevad tuled on ette nähtud toiduvalmistamisala valgustamiseks. Nende kasutamine ruumi/köögi valgustamiseks toob kaasa mittevajaliku energiatarbimise ja ebapii- sava valgustuse. 4 Seadme kasutamine T1 T2 T3 T4119 / 242 ET Õhupuhasti / kasutusjuhend

• Enne puhastamist ja hooldamist eemaldage seadme toitepistik pesast või lülitage pealüliti välja või rakendage või lülitage välja õhupuhasti toite kaitse.

• Õhupuhastit tuleb nii seest kui väljast puhastada korrapäraselt (vähemalt sama sageli kui hooldate rasvafiltrit).

• Kasutage õhupuhasti puhastamiseks puhast rii- delappi, mis on niisutatud sooja veega, millesse on segatud neutraalset vedelpesuvahendit.

HOIATUS! Õhupuhasti põhiliste puhastusjuhiste eiramine ja filtrite vahetamatajätmine võib põhjustada tulekahju.

• Seepärast soovitame järgida nimetatud juhiseid.

• Tootjat ei saa pidada vastutavaks mittenõuete- kohasest hooldamisest või eespool nimetatud ohutusalaste soovituste eiramisest põhjusta- tud mootori- ja tulekahjustuste eest.

5.2 Klaaspaneeli puhastamine

• Klaaspaneeli ja imemispindu tuleb puhastada sama sageli kui rasvafiltreid.

• Puhastage niiske riidelapi ja neutraalse vedelpesuvahendiga.

• Pärast pikaajalist kasutamist võib söefilter olenevalt toiduvalmistamise iseloomust ja õlifiltri puhastamise korrapärasusest täituda.

• Igal juhul tuleb kassett välja vahetada iga nelja kuu järel (või kui filtri täitumise näidik annab märku filtri (kui see on antud mudelil olemas) vahetamise vajadusest). (joonis 16)

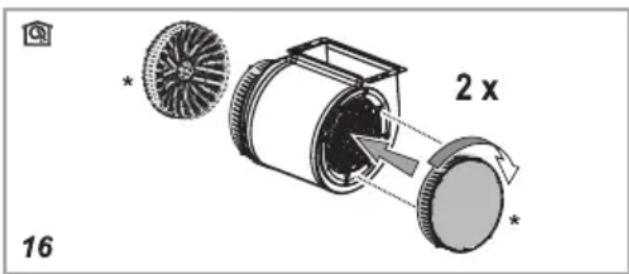

• Söefiltrit ei saa pesta ega taaskasutada. Ringikujuline söefilter

• Paigutage üks filter mootori tiiviku kaitsevõrede lähedale ja seejärel keerake osa päripäeva suunas.

• Lahtivõtmiseks keerake osa vastupäeva suunas.

• Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

• Rasvafiltrit tuleb puhastada üks kord kuus (või kui filtri täitumise näidik (kui see on ostetud mudelil olemas) annab sellest märku) happevaba puhastusvahendiga käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese programmiga.

• Nõudepesumasinas pesemisel võib rasvafiltri värvus veidi tuhmuda, kuid see ei mõjuta selle filtreerimisomadusi.

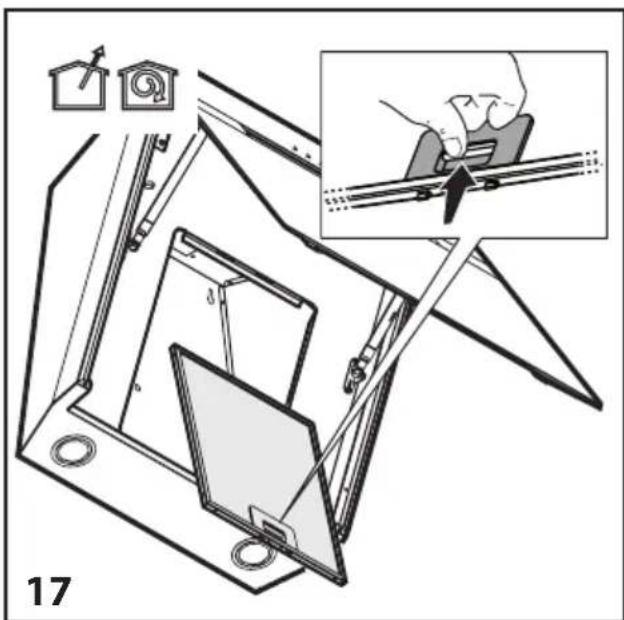

• Rasvafiltri eemaldamiseks tõmmake vedru- mehhanismiga hooba. (joonis 17) 5 Puhastamine ja hooldamine120 / 242 ETÕhupuhasti / kasutusjuhend 5 Puhastamine ja hooldamine

• Ärge kindlasti unustage õhupuhastit puhastada kohe pärast praadimist. • Õhupuhasti välispinna puhastamiseks kasutage pehmet riidelappi, mida on niisutatud vedelpe-suvahendiga.
• Ärge kunagi kasutage puhastamiseks abrasiiv- seid või kriimustusi tekitavad materjale. • Võite kasutada kaubandusvõrgus saadaolevaid puhastusvahendeid raskesti eemaldatava rasva jaoks, kuid järgige seejuures tootel esitatud hoiatusi. Harjatud terasest korpuse kriimustamise vältimiseks pühkige harjamisjälgedega samas suunas. • Toote pinnaomaduste säilitamiseks ärge kasutage puhastusvahendeid, mis sisaldavad vesinikkloriidhapet, valgendit või abrasiivseid pulbreid. Roostevabast terasest pindade puhul kasutage riidelappi, mida on niisutatud seebivee või spetsiaalse roostevaba terase puhastusaerosooliga. Eemaldage seadmelt kaitsekile. Ettevaatust! Kui te ei järgi õhupu-hasti puhastamist ja filtrite väljava-hetamist käsitlevaid juhiseid, võite põhjustada tulekahju. Kui seadet on vaja transportidaHoidke seadme originaalpakend alles. Transportige seadet originaal-pakendis ja järgige originaalpaken-dil esitatud transpordimärgistusi.Kui teil pole originaalpakendit alles • Ärge asetage õhupuhastile raskeid esemeid. • Kaitske välispinda löökide eest.
• Pakendage toode nii, et see ei saa transportimi- sel kahjustusi.
