Тип изделия	Кухонная вытяжка
Бренд	Teka
Модель	CNL 6610
Ширина	600 мм или 900 мм
Глубина	300 мм
Высота	183 мм или 273 мм
Вес	Около 15 кг (приблизительно)
Электропитание	220-240 В ~ 50/60 Гц (см. этикетку)
Мощность двигателя	3 скорости + интенсивная
Освещение	Лампа (ILCOS D Code: DBR-1,5-H-67)
Тип фильтра	Моющийся металлический фильтр + фильтр с активированным углем (опционально)
Минимальная высота установки	65 см (газовая плита), 60 см (электрическая)
Максимальная длина воздуховода	4 метра, макс. 2 изгиба по 90°
Основные функции	Сенсорное управление, таймер (5-15 мин), освещение
Обслуживание и очистка	Ежемесячная очистка металлического фильтра (можно в посудомоечной машине), корпус мыльной водой
Безопасность	Автоматическое отключение через 7 мин на интенсивной скорости, защита от детей
Запасные части и ремонтопригодность	Угольный фильтр (3-6 мес.), лампа, кабель питания
Общая информация	Руководство по эксплуатации доступно в PDF, техническая поддержка Teka

Часто задаваемые вопросы - CNL 6610 TEKA

Какова минимальная высота установки вытяжки?

Минимальное расстояние между нижней частью вытяжки и варочной поверхностью составляет 65 см для газовой плиты и 60 см для электрической. Соблюдайте инструкции производителя плиты, если в них указано большее расстояние.

Как чистить металлический фильтр?

Снимите фильтр, нажав на фиксаторы. Очистите его в посудомоечной машине или замочив в горячей мыльной воде. Высушите перед установкой. Рекомендуется ежемесячная очистка.

Когда заменять угольный фильтр?

Угольный фильтр необходимо заменять каждые 3-6 месяцев в зависимости от использования. Он не очищается и заменяется поворотом по часовой стрелке для разблокировки.

Как регулировать скорость двигателя?

Нажмите кнопку A, чтобы переключать скорости: Интенсивная (макс. 7 мин), Максимальная, Средняя. Интенсивная скорость автоматически переключается на скорость 2 через 7 минут.

Как использовать таймер?

Откройте панель, удерживайте кнопку A, пока индикаторы не начнут мигать. Затем нажмите A для выбора времени (каждый индикатор = 5 мин, макс. 15 мин). Для отмены удерживайте A выключенным или закройте панель.

Что делать, если вытяжка плохо всасывает?

Сначала проверьте состояние металлического фильтра: если он забит жиром, очистите его. Затем убедитесь, что воздуховод не забит, а его длина и количество изгибов не превышают лимиты (4 м, 2 изгиба).

Как включить освещение?

Нажмите на иконку , чтобы включить или выключить лампы. Освещение также включается автоматически при открытии панели.

Вытяжка вибрирует или издает посторонний шум, что делать?

Проверьте, что воздуховод надежно закреплен и не забит. Убедитесь, что фильтры установлены правильно. Если вибрация не прекращается, обратитесь в сервисную службу.

Можно ли установить вытяжку без внешнего воздуховода?

Да, вы можете установить угольный фильтр, который рециркулирует воздух на кухне. В этом случае вытяжка работает в режиме рециркуляции.

Как заменить неисправную лампу?

Лампа должна заменяться квалифицированным специалистом. Используйте лампу типа ILCOS D Code: DBR-1,5-H-67 (галогенную или эквивалентную светодиодную). Свяжитесь с клиентской службой Teka для получения дополнительной информации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CNL 6610 TEKA

Перед установкой и эксплуатацией прибора внимательно озна- комьтесь с приложенным руководством.

РУССКИЙ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством.

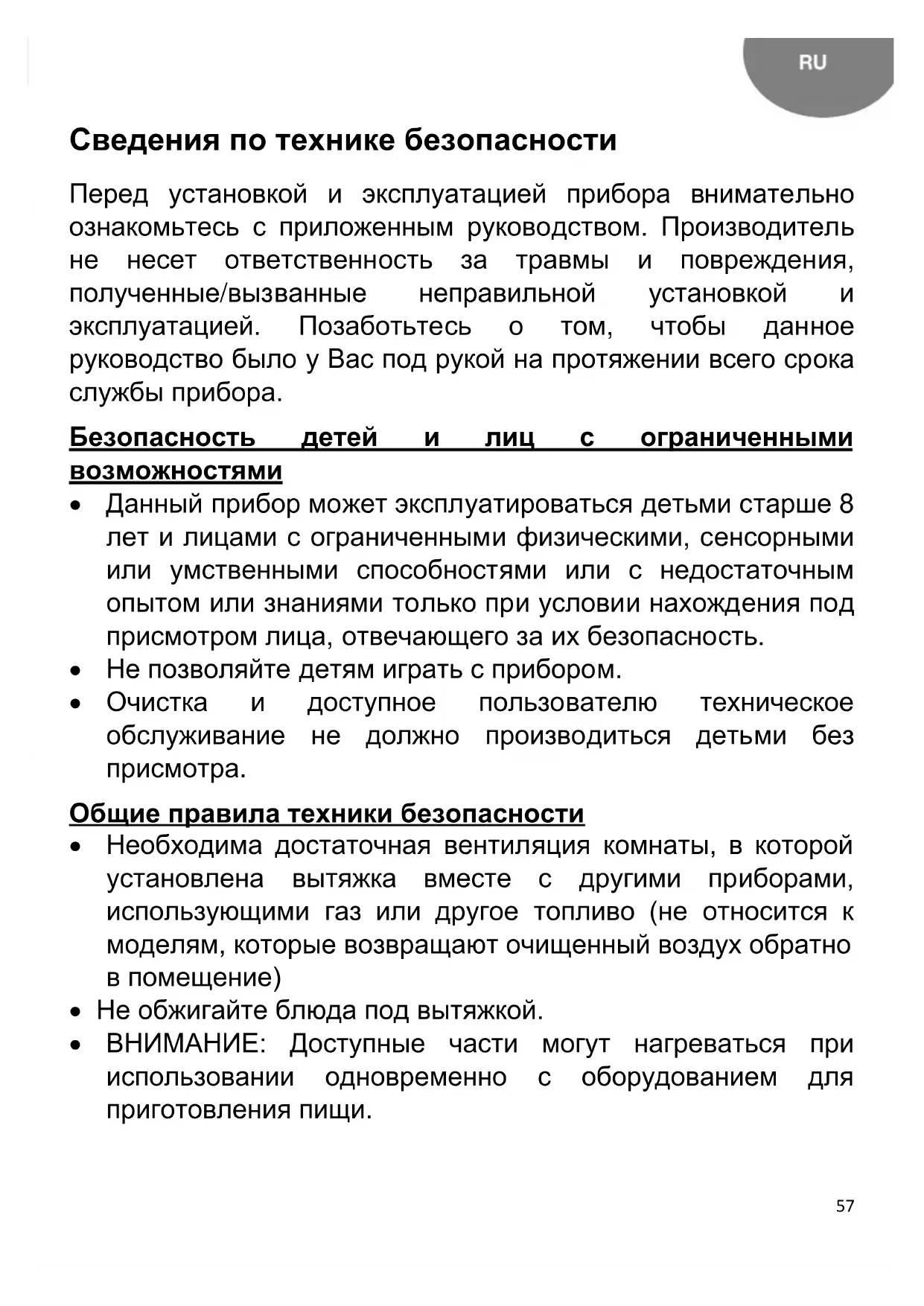

Sicherheitshinweise

Сведения по технике безопасности

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

Безопасность детей и лиц с ограниченными

ВОЗМОЖНОСТЯМИ

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.
• Не позволяйте детям играть с прибором.
• Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Необходима достаточная вентиляция комнаты, в которой установлена вытяжка вместе с другими приборами, использующими газ или другое топливо (не относится к моделям, которые возвращают очищенный воздух обратно в помещение)

- Не обжигайте блюда под вытяжкой.

- ВНИМАНИЕ: Доступные части могут нагреваться при использовании одновременно с оборудованием для приготовления пищи.

Установка

- В электропроводке необходимо предусмотреть специальное устройство, позволяющее отключать прибор от сети по всем полюсам на ширину размыкания контактов не менее 3 мм. Подходящими устройствами для этой цели считаются, например, выключатель линейных предохранителей, частотно импульсные выключатели и контакторы.

- Если электрическое соединение осуществляется через штекер, и это остается доступным после установки, тогда нет необходимости предоставлять упомянутое разделительное устройство.

- Воздух не должен выводиться через дымоходы, которые выводят дым из других приборов, использующих газ или другое топливо (не относится к моделям, которые возвращают очищенный воздух обратно в помещение).

- Нижняя часть вытяжки должна находиться на высоте не менее 65 см от газовой варочной панели. Если в инструкции по монтажу газовой варочной панели указано большее расстояние, то оно должно быть соблюдено.

- Перед установкой вытяжки ознакомьтесь с действующими нормативами и положениями, регулирующими вывод воздуха и дыма.

- Если вытяжка включена одновременно с другими приборами, работающими не от электрической энергии, давление на выходном отверстии воздухоотвода должно быть не более 4 Па (4x10 –5 бар).

- Прежде чем подключить прибор к сети удостоверьтесь в том, что напряжение и частота электропитания в сети соответствует значениям, указанным на табличке с характеристиками прибора, расположенной на внутренней стороне вытяжки.

• Для наибольшей производительности вытяжки длина трубы воздуховода должна иметь не более ЧЕТЫРЕХ метров, а также не более двух колен (изгибов) в 90°.
• Рекомендуемый режим работы вытяжки — это отвод дыма и паров наружу, но могут быть установлены угольные фильтры, с которыми очищенный воздух возвращается на кухню через воздуховод.
• Примечание: Для получения дополнительной информации по установке можно найти в конце данного руководства пользователя.

Очистка

• Существует риск возгорания, если производить чистку, не следуя инструкции
• Не допускайте скопления жира на поверхности вытяжки, особенно на фильтре. ЭТО МОЖЕТ ПРИВЕСТИ К ПОЖАРУ.
• Чистка фильтров должна производиться не реже одного раза в месяц в зависимости от пользования вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре накапливаются жиры.
• При очистке внутренних деталей вытяжки рекомендуется использовать перчатки и соблюдать предосторожности.

Ремонт

• В случае повреждения шнура питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с равнозначной квалификацией.

• Не включайте прибор, если шнур поврежден или если имеются заметные повреждения на в зоне пульта управления прибором.

• Если светодиодная панель работает неадекватно, необходимо заменить ее у производителя или представителя сервисной службы во избежание несчастного случая

• Если вытяжка перестанет работать или будет работать неправильно, сразу же отключите ее от сети и свяжитесь с Центром технического обслуживания.
• Вы должны обращаться в ближайший авторизованный сервисный центр для любого ремонта с использованием оригинальных запчастей. Ремонт и модификации, произведенные другими лицами, могут привести к повреждению прибора или опасному нарушению его работы. Изготовитель снимает с себя ответственность за неправильное использование прибора.

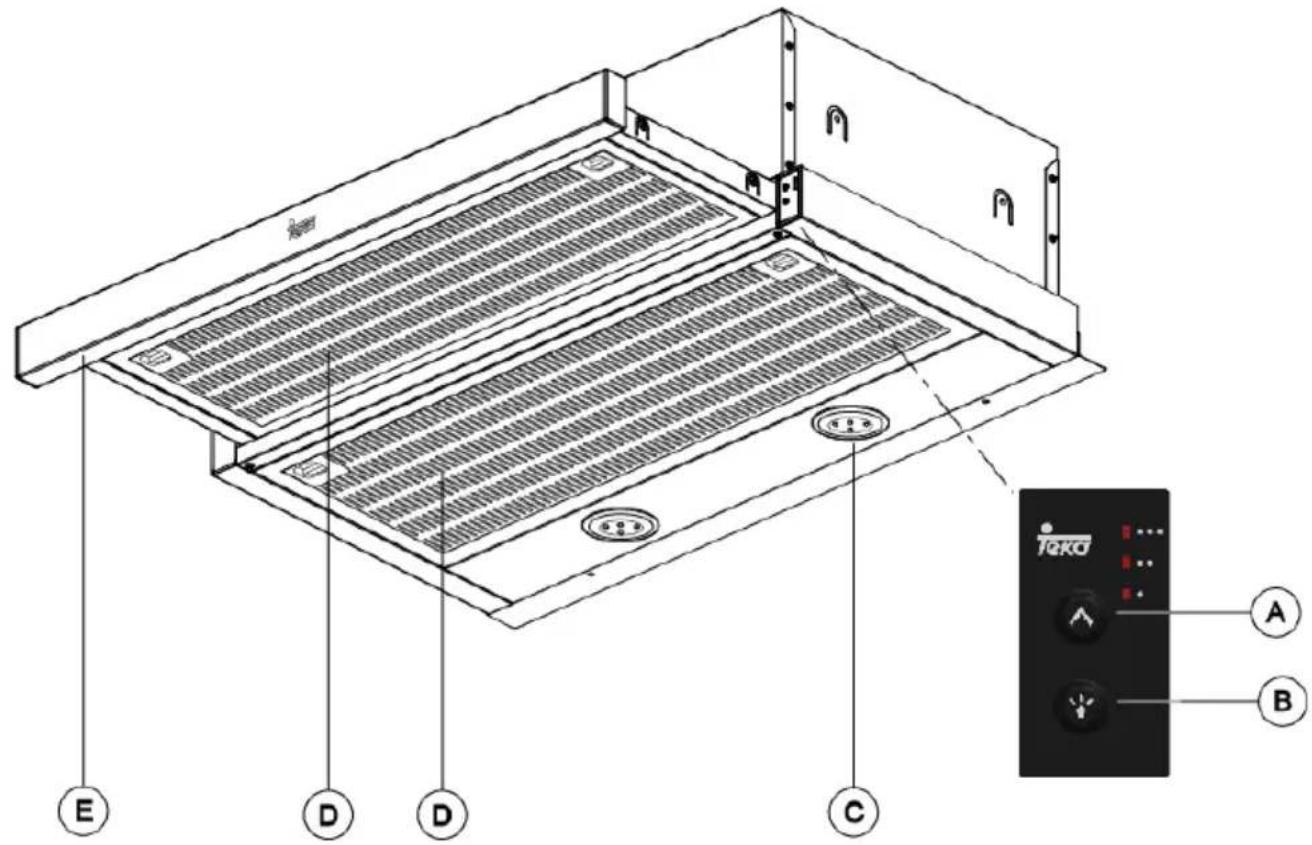

Описание прибора (Рис. 1-5)

A Нажимая кнопку на панели управления, можно выбрать 3 скорости.

Низкая

Высокая

Максимальная

В Настройки лампы
С Плафон лампы освещения.
D Выдвижной металлический фильтр.

Е Декоративная панель выдвижного фильтра.

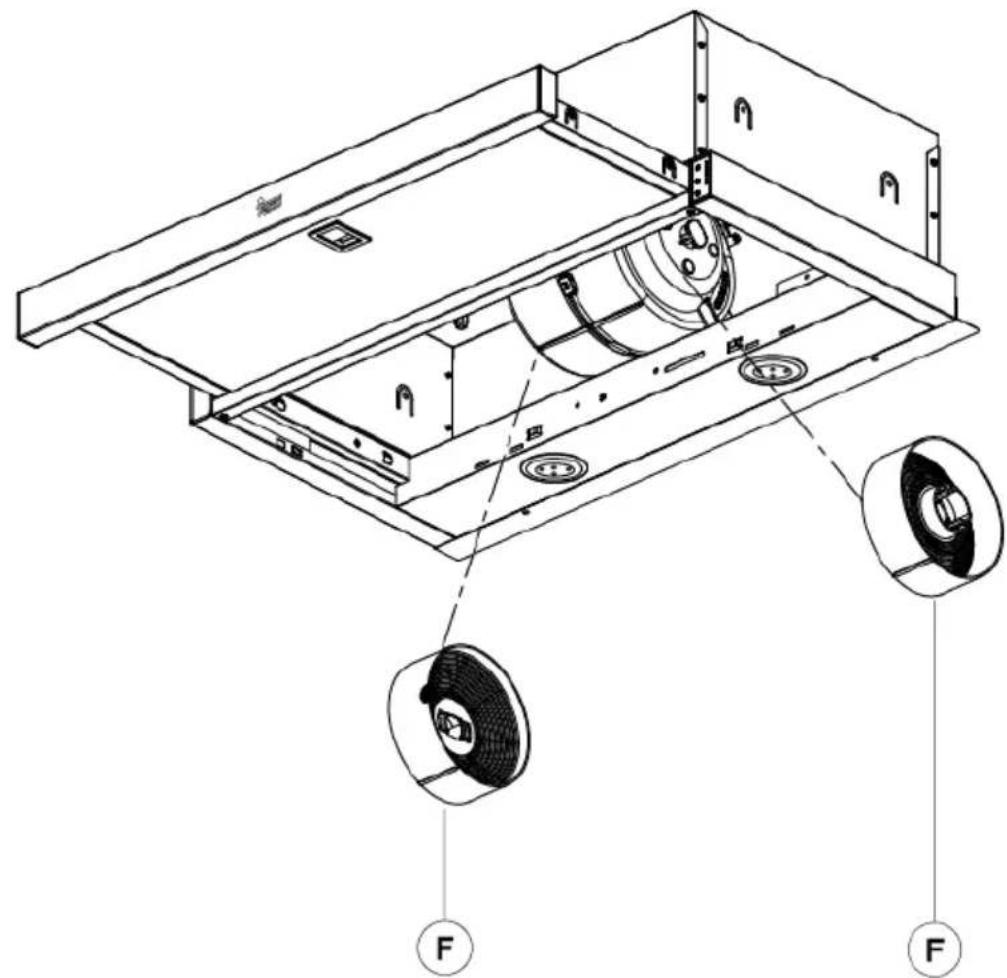

F Место возможной установки фильтра из активированного угля (Рис.5).

G-H Противовозвратные клапаны, устанавливаемые на выходе путем совмещения краев клапанов с подготовленными для установки отверстиями (Рис.2).

Инструкция по применению

Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма.

Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов.

Параметры эксплуатации

1. Если выдвинуть козырёк, вытяжка начинает работать на скорости 1.
2. Чтобы изменить скорость, нажмите
   кнопку "А". Скорости чередуются в следующем порядке:

1. Время работы на третьих скорости ограничено: вытяжка автоматически вернется к в другий скорости через семь минут.

Программирование прерывания отсрочки таймера

1. Программируемый таймер

a. Открыть контейнер, где расположен переключатель двигателя вкл /выкл.
b. Удерживайте нажатой кнопку "☐" до все лампочки индикации быстро замигают.
с. Нажмите кнопку "A", чтобы установить время работы Каждый светодиод указывает на 5 минут времени. Максимальная длительность работы - 15 минут (светодиод, показывающий

Чистка и уход

Для удаления фильтров из их пазов нажмите на устройства крепления.

Чистку фильтров можно производить в посудомоечной машине (см. примечания) или погружением в горячую воду в течение необходимого времени для растворения жиров, либо, по желанию пользователя, с помощью специальных растворителей жиров (предотвращая от их попадания неметаллические части фильтра).

После очистки фильтр следует высушить.

Чистка фильтра

Чтобы снять фильтр, нажмите на защелку фильтра. Для мытья фильтра поместите его в посудомоечную машину (см. примечания) или замочите в горячей воде

интенсивный режим работы начнет быстро мигать).

d. Через 5 секунд после нажатия кнопок светодиод выбранного времени перестает мигать, а светодиод выбранной скорости начинает мигать медленно.
e. При прерывании отсрочки запуска таймера, скорости могут быть вновь установлены нажатием клавиш "А".
2. Отмена прерывания отсрочки таймера:

Удерживайте клавишу “⚠️” нажатой до выключения мотора или закройте отсек переключателей.

Освещение

Подсветку можно включить или выключить при помощи кнопки 🙏️.

Если выдвинуть козырёк, подсветка будет влючена или выключена в зависимости от того, как она использовалась в последний раз.

на время, необходимое для удаления жира. Также можно использовать специальные аэрозоли (при этом следует предохранять неметаллические части фильтра). После этого высушите фильтр.

Внимание: вытяжка не будет работать, пока вы не переустановите основной фильтр.

Примечания: Мытье фильтра в посудомоечной машине с агрессивными моющими средствами может вызвать потемнение металлической поверхности, что никак не сказывается на жиропоглощающих качествах фильтра.

Внимание: Чистка фильтров должна производиться не реже одного раза в месяц в зависимости от пользования

вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре накапливаются жиры.

Чистка корпуса вытяжки

Рекомендуется использовать раствор моющего средства температурой около 40°C. Протрите прибор салфеткой, смоченной в растворе моющего средства, особенно тщательно очистите пазы и щели. После этого высушите прибор тканью.

Внимание:

• Не используйте металлические мочалки и абразивные средства, которые могут повредить поверхность вытяжки.
• Не скоблите вытяжку с помощью твердых предметов как, например, ножи, ножницы и т.д.

Фильтр из активированного угля

• Фильтры помещаются по сторонам патрубка, при этом держатели мотора и угольных фильтров должны совпасть, после этого повернуть их по часовой стрелке.
• Срок службы фильтра из активированного угля колеблется от трех до шести месяцев и зависит от интенсивности пользования вытяжкой.
• Фильтр из активированного угля нельзя мыть или восстанавливать. После окончания срока службы фильтр следует заменить.
• Для замены использованных фильтров следуйте инструкциям по монтажу в обратном порядке.

Техническая информация (рис. 4)

Размеры:

$$ \text { Ширина } = 6 0 0 / 9 0 0 \mathrm{мм} $$

$$ \Gamma \text { глубина } = 3 0 0 \text { мм } $$

$$ \text { Высота } = 1 8 3 / 2 7 3 \mathrm{мм} $$

Электрические характеристики:

СМ. ПАСПОРТНУЮ ТАБЛИЧКУ

Монтаж

Способы крепления вытяжки к кухонным шкафам:

a) К верхней части шкафа:

Используйте шаблон, изображенный на рис. 4, где указывается местоположение сквозных отверстий.

b) К внутренней стенке мебельного модуля (без крепежа):

Если корпус вытяжки находится внутри мебельного модуля, закрепите по 2 винта на каждую стенку изнутри корпуса вытяжки, используя отверстия для них в стенке корпуса.

Нижняя часть вытяжки должна находиться на высоте не менее 65 см от газовой

варочной панели и 60 см от электрической варочной панели. Если в инструкции по монтажу газовой варочной панели указано большее расстояние, то оно должно быть соблюдено.

Для наибольшей производительности вытяжки длина трубы воздуховода должна иметь не более ЧЕТЫРЕХ метров, а также не более двух колен (изгибов) в 90°.

Рекомендуемый режим работы вытяжки — это отвод дыма и паров наружу, но могут быть установлены угольные фильтры, с которыми очищенный воздух возвращается на кухню через воздуховод

Если вы хотите заменить лицевую панель вытяжного колпака, на другую панель,

более считающуюся с кухонной мебелью, тогда следуйте следующим инструкциям (рис. 3):

- Снимите легко снимаемые части.

• Выкрутите шурупы (T), которыми крепиться лицевая панель.
• Установите новую панель и закрепите её теми же шурупами.

В случае неполадки

Прежде, чем обращаться в Центр технического обслуживания, проведите проверку согласно следующей таблице:

Неисправность	Возможная причина	Решение
Вытяжка не работаетВытяжка слабовсасывает иливибрирует	Шнур не подключен к сети	Подключить шнур
	Нет питания в сети	Проверить / восстановить питание в сети
	Фильтр забит жиром	Очистить или заменить фильтр
Не загораетсяосвещение	Закупорен выходнойвоздуховод	Устранить препятствия для выхода воздуха
	Выходной воздуховод неотвечает требованиям	Связаться с установщиком и следоватьуказаниям настоящей инструкции
	Перегорели лампочки	Заменить лампочки
Вытяжка не работает	Лампочки плохозакреплены	Закрепить лампочкиILCOS D Code: DBR-1,5-H-67

Защита окружающей среды

Утилизация упаковки

На упаковке нанесен знак «Зеленая точка» (Green Point).

Утилизируйте все упаковочные материалы, такие как картон, пенополистирол и полиэтиленовую обертку, выбросив их в соответствующие контейнеры для отходов. Таким образом вы можете быть уверены в том, что упаковочные материалы будут переработаны и использованы повторно.

Утилизация

оборудования,

вышедшего из употребления.

В соответствии с Европейской директивой 2002/96/EC об обращении с отходами электрического и электронного оборудования (WEEE), бытовые электроприборы не следует выбрасывать в обычные городские

контейнерные системы для сбора твердых отходов.

Устаревшую бытовую технику следует собирать отдельно для оптимизации утилизации и переработки материальных компонентов, а также для предупреждения нанесения возможного вреда здоровью людей и окружающей среде. Символ контейнера для отходов, зачеркнутый крестом по диагонали, наносится на все подобные изделия, напоминая об обязанности отдельно собирать такие предметы.

Для получения информации о соответствующих местах сбора старых бытовых электроприборов потребителям следует обратиться в местные органы власти или по месту их приобретения.

Прежде чем утилизировать бытовую технику, приведите ее в нерабочее состояние, вынув шнур питания, отрезав и утилизировав его.
