ПОСІБНИК КОРИСТУВАЧА CNL 6610 TEKA

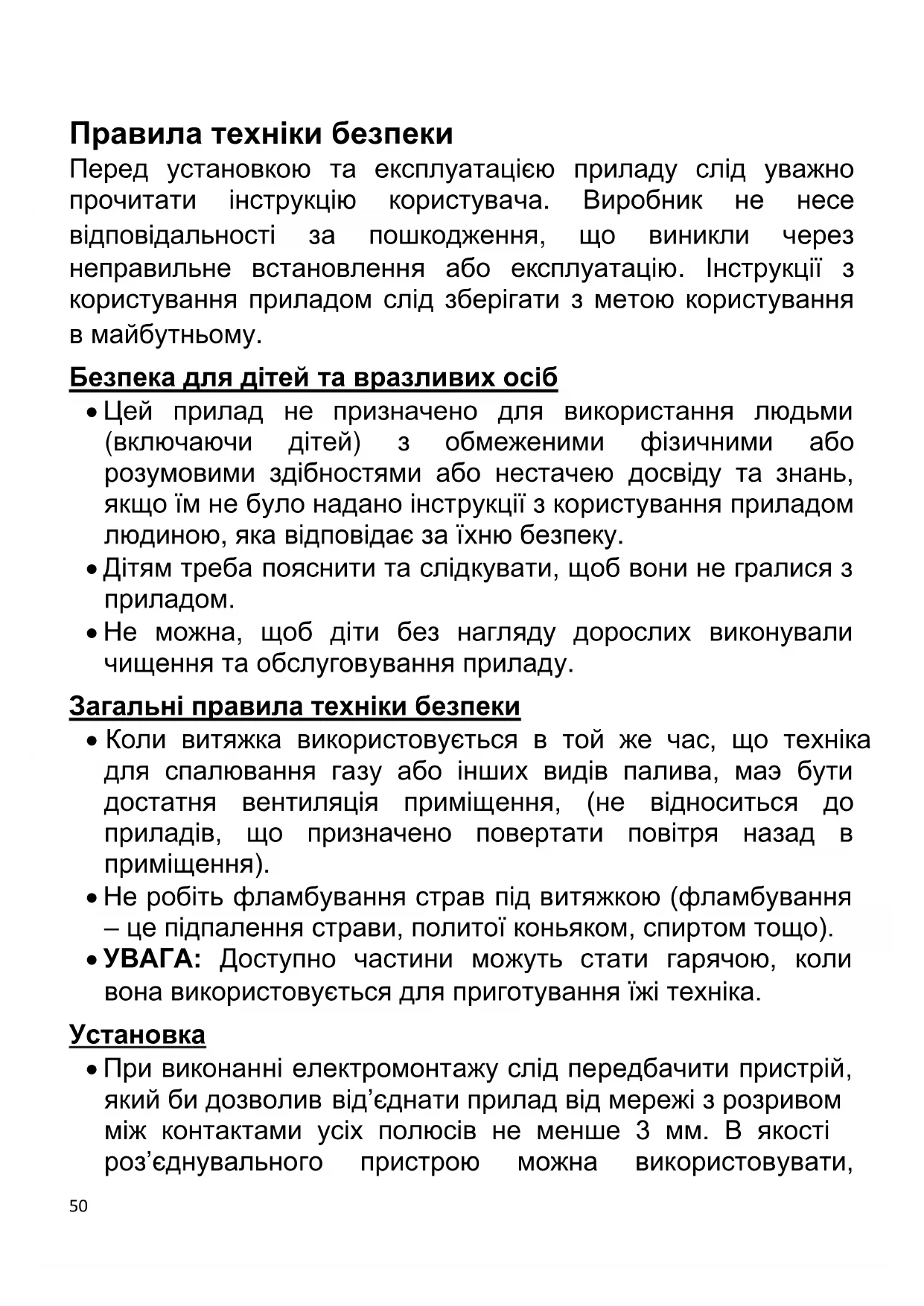

Не можна, щоб діти без нагляду дорослих виконували чищення та обслуговування приладу. Загальні правила техніки безпеки Коли витяжка використовується в той же час, що техніка для спалювання газу або інших видів палива, маэ бути достатня вентиляція приміщення, (не відноситься до приладів, що призначено повертати повітря назад в приміщення). Не робіть фламбування страв під витяжкою (фламбування – це підпалення страви, политої коньяком, спиртом тощо). УВАГА: Доступно частини можуть стати гарячою, коли вона використовується для приготування їжі техніка.

При виконанні електромонтажу слід передбачити пристрій, який би дозволив від’єднати прилад від мережі з розривом між контактами усіх полюсів не менше 3 мм. В якості роз’єднувального пристрою можна використовувати,51 наприклад захисні автомати, автомати захисту від витоку струму та реле. Якщо електричне з'єднання зроблено через штепсельну вилку, і це залишається доступним після встановлення, то не потрібно надавати згаданий розділювальний пристрій. Повітря не має виводитися в димохід, який використовується для відводу парів від приладів, що працюють на газі або інших видах палива (не відноситься до приладів, що призначено повертати повітря назад в приміщення). Витяжку необхідно встановлювати так, щоб відстань від конфорок до нижньої частини витяжки складала: для газових плит – не менше 65 см. (Якщо в інструкції з монтажу газової плити вказано більшу відстань, то такої більшої відстані необхідно дотримуватися). Перед встановленням витяжки ознайомтеся з чинними місцевими правилами та положеннями відносно існуючих норм щодо вентиляції та видалення чаду. Якщо витяжка працює одночасно з іншими неелектричними кухонними приладами для приготування їжі, тиск повітря на виході не повинен перевищувати 4 Па (4х10-5 бар). Перед підключенням витяжки до електромережі перевірте, щоб електрична напруга й частота мережі відповідали напрузі й частоті, вказаним у табличці характеристик витяжки; табличка характеристик знаходиться всередині

Для досягнення оптимальної потужності довжина вивідного повітроводу витяжки не повинна перевищувати 4 метри, і у ньому не повинно бути більше двох згинів під кутом 90º. Незважаючи на те, що вивід повітря рекомендується робити за межі кухні, можна використовувати фільтри з активованого вугілля, які дозволять виводити повітря через вивідний патрубок назад у приміщення кухні.52 Примітка: Для отримання додаткової інформації по установці можна знайти в кінці цього посібника.

Якщо чищення здійснюється не відповідно до інструкцій, існує ризик виникнення пожежі. Не допускайте накопичення жиру у будь-якій частині витяжки, особливо у фільтрі, оскільки це МОЖЕ ПРИЗВЕСТИ ДО ПОЖЕЖІ. фільтр необхідно чистити не менше одного разу на місяць, в залежності від того, як часто використовується витяжка. Слід пам’ятати, що жир відкладається на витяжці незалежно від того, увімкнена вона чи ні. Ми радимо користуватися рукавицями й бути надзвичайно обережними при чищенні внутрішньої поверхні витяжки.

Якщо шнур живлення пошкоджений, він повинен бути замінений виробником, його агентом з обслуговування або аналогічним кваліфікованим персоналом, з тим щоб уникнути небезпеки. Не вмикайте прилад, якщо шнур живлення зношений або має порізи або якщо є ознаки пошкодження біля панелі управління. Якщо світлодіодний модуль несправний, він повинен бути замінений виробником, або сервісним центром з обслуговування або аналогічним кваліфікованим персоналом, з тим щоб уникнути небезпеки. Якщо витяжка не працює або працює ненормально, вимкніть її з розетки й повідомте службу технічного обслуговування. Для будь-якого ремонту, у тому числі заміна їдця, ви повинні піти до Служби компетентної Технічної Присутності ближче всього, завжди використовуючи заміненого оригінала. Ремонтні роботи або змінення, які виконуються іншими особами, можуть призвести до пошкодження або53 неправильної роботи приладу й поставити під загрозу Вашу безпеку. Виробник не несе відповідальності за неналежне користування приладом. Опис приладу Мал 1-5 A Мотор Push управління, яка дозволяє вибрати 3 швидкості.

Інтенсивний B Настройки лампи C Світильник із двома лампами D Фільтри, які розташовано над кухонною

E Висувна панель, яка дозволяє збільшити потужність витягування пару, запаху, диму. F Можливість включення вугільного фільтру (Мал. 5). G-H Клапани, які перешкоджають повертання повітря в повітрявід (Мал. 2). Вказівки щодо користування Щоб досягти кращого видалення кухонного чаду, ми рекомендуємо вмикати витяжку за декілька хвилин до початку приготування їжі (за 3-5 хвилин), щоб повітряний потік був безперервним та стійким під час видалення чаду. Аналогічним чином дайте попрацювати витяжці протягом декількох хвилин після завершення готування, щоб забезпечити повне видалення кухонного чаду та

Параметри експлуатації

1. Коли лоток відкритий, витяжка починає

працювати на швидкості 1.

2. Щоб змінити швидкість, натисніть

клавішу " ". Швидкість змінюється у відповідності з наступним циклом:

3. Третій швидкість обмежена за часом,

сім хвилин, тому капот автоматично повернеться в другий. Таймер затримки зупинки Програмування

1. Програмування таймера

Відкрийте лоток з двигунами включений або виключений. Підтримувати кнопку " " кнопку, доки усі світлодіоди мерехтять швидко. Натисніть кнопку " ", щоб вибрати час використання. Кожен світлодіод означає 5 хвилин робочого часу. Максимальний час роботи становить 15 хвилин (світлодіод, відповідний інтенсивної швидкості починає швидко блимати). d. Через 5 секунд після натискання клавіші, індикатор, відповідний часу перестає блимати швидко і світлодіод, що відповідає обраній швидкості починає повільно мерехтить. e. У режимі таймера затримки зупинки, швидкість можна регулювати натисненням кнопки " ".54

2. Скасування роботи таймера

Натисніть кнопку " ", поки двигуни не вимкнути або закрити лоток

Освітлення може бути включений і виключений натисканням клавіші " " При відкритті лотка, освітлення вмикається або вимикається, в залежності від того, як він був використаний в останній раз. Чищення та технічне обслуговування Перед чищенням та технічним обслуговуванням переконайтеся у тому, що витяжку було відключено від електромережі. Виконуючи чищення та технічне обслуговування, дотримуйтеся Правил техніки безпеки. Якщо очищення приладу проводиться всупереч інструкції, є ризик виникнення

Чищення фільтрів Щоб вийняти фільтри відкрийте фіксатори Для чищення фільтру помийте його у посудомийній машини див примітки або дайте постояти у гарячій воді аби спростити видалення жиру або якщо бажаєте обробіть спеціальним спреєм захистивши неметалеві частини Після чищення дайте фільтру просохнути Увага витяжка не буде працювати поки ви не перевстановіть основний фільтр Примітки миття у посудомийній машині з використанням агресивних миючих засобів може призвести до потемніння поверхні металевих частин але це не впливає на властивості фільтру щодо затримання

Увага фільтр необхідно чистити не менше одного разу на місяць в залежності від того як часто використовується витяжка Слід пам ятати що жир відкладається на витяжці незалежно від того увімкнена

Чищення корпусу кухонної витяжки Для чищення рекомендується використовувати теплу (прибл. 40ºС) мильну воду. Чистіть витяжку за допомогою ганчірки, зволоженої у цій воді, приділяючи особливу увагу решіткам. Після цього насухо витріть витяжку ганчіркою, яка не залишає волокон.

Ніколи не використовуйте металеві губки або йоршики та абразивні матеріали, які можуть пошкодити

Не скребіть витяжку предметами з металевими поверхнями, такими як ножі, ножиці тощо. Фільтри з активованого вугілля Для встановлення фільтру з активованого вугілля натисніть фіксатори на кожній стороні двигуна й поверніть за стрілкою годинника. Вугільні фільтри необхідно замінювати через кожні три-шість місяців, в залежності від особливих умов експлуатації. Фільтри з активованого вугілля не можна мити або відновлювати для повторного використання. Відпрацьовані фільтри слід замінити. Щоб замінити відпрацьовані фільтри на нові, вийміть старі фільтри у зворотній послідовності відносно послідовності встановлення.55 Технічні дані мал

Ширина = 600/ 900 мм Глибина = 300 мм Висота = 183/ 273 мм Електричні характеристики: ДИВ. ТАБЛИЧКУ З ДАНИМИ Встановлення Щоб усунути витяжку ласка, виберіть один з наступних варіантів: a) Кріплення до верхньої частини меблів: Малюнок 4 повинен бути використаний, коли становище отворів вказано. b) До внутрішньої сторони меблів: Коли капот тіло поміщається в меблів, кріпляться за допомогою двох гвинтів з кожного боку від внутрішньої частини капота тіла, використовуючи їх бічні

Витяжку необхідно встановлювати так, щоб відстань від конфорок до нижньої частини витяжки складала: для електричних плит – не менше 60 см, для газових плит – не менше 65 см. (Якщо в інструкції з монтажу газової плити вказано більшу відстань, то такої більшої відстані необхідно дотримуватися). Для досягнення оптимальної потужності довжина вивідного повітроводу витяжки не повинна перевищувати 4 метри, і у ньому не повинно бути більше двох згинів під кутом 90º. Незважаючи на те, що вивід повітря рекомендується робити за межі кухні, можна використовувати фільтри з активованого вугілля, які дозволять виводити повітря через вивідний патрубок назад у приміщення кухні. Якщо Ви хочете змінити передню панель кухонної витяжки, дотримуйтесь інструкції (мал. 3): вийміть рухому частину передньої

виверніть шурупи (Т), на яких кріпиться передня панель. встановіть нову панель, закріпив її тими ж шурупами. Коли щось не працює Перед тим, як звернутись у службу технічної підтримки, перевірте наступне: Несправність Можлива причина

Витяжка не працює Шнур живлення витяжки не підключено до електромережі Підключіть шнур до електромережі Електричний струм не доходить до штепсельної

Перевірте/відремонтуйте електричну

Фільтр насичено жиром Почистіть або замініть фільтр

Засмічено отвір для виходу

Видаліть засмічення56 Несправність Можлива причина

достатній потік повітря або вібрує Невідповідність повітроводу

Зверніться до установника та дотримуйтеся вказівок цієї інструкції Лампа вийшла з ладу Замініть лампу

Лампи не світяться Лампу нещільно вкручено Підкрутіть лампу Шнур живлення витяжки не підключено до електромережі Підключіть шнур до електромережі ILCOS D Code: DBR-1,5-H-67 Охорона навколишнього середовища Цей прилад має маркування CEE у відповідності зі Стандартом 2012/19/EU Європейського Парламенту та Європейської Ради з питань утилізації електричних та електронних приладів. Коректна утилізація цього приладу не матиме негативних наслідків на навколишнє середовище та здоров’я. Символ (на самому приладі та у супровідних документах) вказує на те, що цей прилад не можна використовувати повторно чи з іншою метою та утилізувати його разом зі звичайними домашніми відходами. Необхідно здати його до спеціальної установи, яка займається утилізацією електричного та електронного обладнання, і таким чином утилізувати прилад згідно з нормами захисту навколишнього середовища. Щоб отримати детальну інформацію про використання, ремонт та утилізацію цього продукту, звертайтеся, будь ласка, до міської ради, до міської служби з утилізації відходів, або до магазину, в якому ви придбали цей прилад.57 Сведения по технике безопасности Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора. Безопасность детей и лиц с ограниченными возможностями Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность. Не позволяйте детям играть с прибором. Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без
