РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S56MY2E5A PANASONIC

Наименование и функции Управление на група климатици

АВТОМАТИЧНО ОХЛАЖДАНЕ-ОТОПЛЕНИЕ

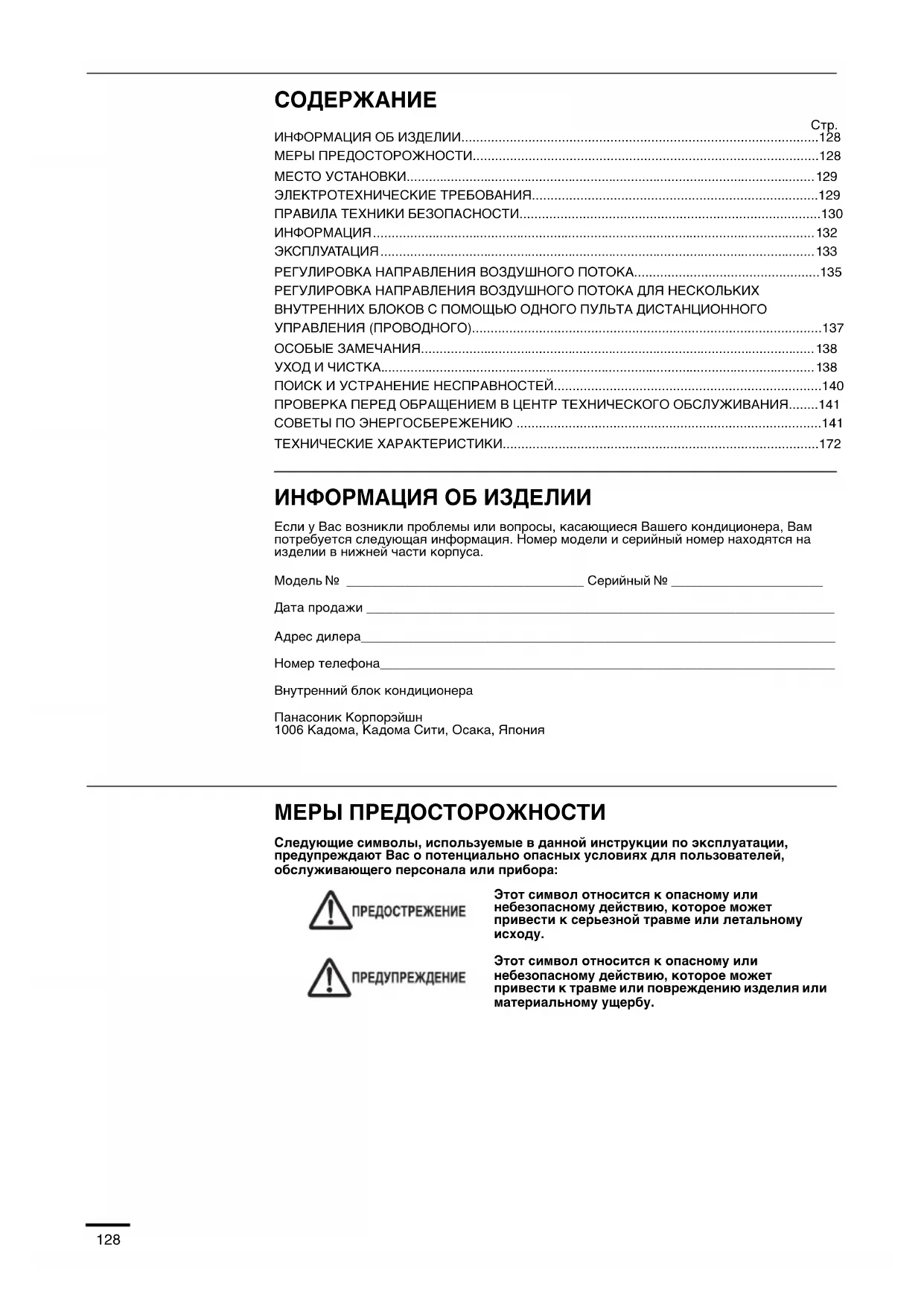

Этот символ относится к опасному или небезопасному действию, которое может привести к травме или повреждению изделия или материальному ущербу. 10_F569612_RU.fm Page 128 Wednesday, September 24, 2014 9:57 AM129 МЕСТО УСТАНОВКИ

• Мы рекомендуем, чтобы установка этого кондиционера выполнялась надлежащим образом квалифицированными специалистами по установке в соответствии с Инструкцией по установке, прилагаемой к устройству.

• Перед установкой убедитесь, что напряжение электрической сети в Вашем доме или офисе совпадает с напряжением, указанном на изделии. ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Вся проводка должна удовлетворять местным электротехническим правилам и

нормам. Для получения подробной информации обратитесь к Вашему дилеру или квалифицированному электрику.

2. Каждый блок должен быть заземлен надлежащим образом с помощью провода

заземления (или громоотвода) или через сетевую проводку.

3. Проводка должна быть выполнена квалифицированным электриком.

• Не устанавливайте этот кондиционер в местах, где имеются испарения или огнеопасные газы, а также в чрезмерно влажных местах, например, в оранжерее.

• Не устанавливайте кондиционер в местах, где находятся предметы с сильным тепловыделением. Избегайте: Для защиты кондиционера от сильной коррозии избегайте устанавливать внешний блок там, где непосредственно на него могут попадать капли соленой морской воды или в серосодержащей атмосфере вблизи горячих источников. Чтобы прогреть систему, сетевой выключатель необходимо включить, по крайней мере, за пять (5) часов до начала работы. Оставьте сетевой выключатель в положении ВКЛ., даже если Вы не будете использовать это устройство в течение длительного периода времени. Отсоедините сетевой штепсель от электрической розетки и прерывателя цепи, если он не используется в течение длительного периода времени. При отключении каких-либо внешних или внутренних блоков, вся система становится неработоспособной.

• Перед использованием данного кондиционера внимательно прочитайте эту инструкцию по эксплуатации. Если у Вас остались затруднения или проблемы, обратитесь за помощью к Вашему дилеру.

• Данный кондиционер разработан для обеспечения комфортных условий в помещении. Используйте его только для предназначенных целей, как описано в настоящей инструкции по эксплуатации. Чтобы убедиться в пригодности того или иного типа хладагента для использования в кондиционере, проконсультируйтесь с уполномоченным продавцом или техническим специалистом. Применение хладагентов, не рекомендованных производителем, может привести к выходу кондиционера из строя, взрыву, травмам и т.п. Ни в коем случае не прикасайтесь к устройству мокрыми руками. Ни в коем случае не используйте и не храните бензин или другие огнеопасные газы или жидкости вблизи кондиционера — это очень опасно. Не используйте устройство в потенциально взрывоопасной атмосфере. Данный кондиционер не имеет вентилятора для забора свежего воздуха с улицы. Вам следует регулярно открывать двери или окна, если Вы используете в том же помещении газовые или масляные нагревательные приборы, потребляющие много кислорода из воздуха. В противном случае существует опасность удушья в экстремальной ситуации. Обеспечьте наличие штепсельных розеток, которые будут использоваться отдельно для каждого блока, кроме того, необходимо обеспечить в отдельной цепи отключение питания, прерыватель цепи и прерыватель утечки тока на землю для защиты от перегрузки по

Обеспечьте штепсельную розетку отдельно для каждого блока, кроме того, в стационарную проводку должен быть вмонтирован переключатель для полного отсоединения во всех полюсах, в соответствии с правилами выполнения проводки. Для предотвращения возможной опасности при нарушении изоляции необходимо заземлить

Пользователи не должны выполнять чистку внутренних частей внутреннего и внешнего блоков. Для чистки вызовите уполномоченного дилера или специалиста. В случае неисправности данного устройства не пытайтесь самостоятельно ремонтировать его. Для ремонта обратитесь к дилеру по продаже или техническому обслуживанию. Утечка газообразного холодильного агента может привести к пожару. Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой или техническим обслуживанием. Отсоедините сетевую вилку от штепсельной розетки, отключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания в случае чрезвычайных обстоятельств. Не вставляйте пальцы или другие предметы во внешний и внутренний блоки кондиционера воздуха. Вращающиеся части могут нанести

Во избежание перегрева и возникновения пожара не вносите изменения в шнур питания, не используйте сочлененный шнур, удлинитель или шнур, не входящий в комплект поставки устройства. При возникновении любых неисправностей/сбоях следует прекратить использовать изделие и вынуть штепсель шнура питания из розетки или выключить сетевой выключатель и прерыватель. (Риск задымления/возгорания/поражения электрическим током) Примеры неисправностей/сбоев

• Частое выключение ELCB.

• Появился запах гари.

• Появился ненормальный шум или вибрация блока.

• Утечка воды из внутреннего блока.

• Шнур питания или штепсель становятся слишком

• Невозможно контролировать скорость вентилятора.

• Кондиционер сразу перестает функционировать даже при включении для работы.

• Вентилятор не останавливается даже при остановке

Незамедлительно свяжитесь с местным дилером для обеспечения технического обслуживания/выполнения ремонтных работ. Устройство предназначено для использования специалистами или обученными пользователями в магазинах, в легкой промышленности и на фермах, а также для коммерческого использования непрофессионалами. Не включайте и не выключайте кондиционер с помощью сетевого выключателя. Используйте функциональную кнопку ВКЛ/ВЫКЛ. Не вставляйте ничего в воздуховыпускное отверстие внешнего блока. Это опасно, так как вентилятор вращается с высокой скоростью. Не касайтесь воздухозаборного отверстия и острых алюминиевых пластин внешнего блока. Вы можете пораниться. Располагайте пожарную сигнализацию и воздуховыпускное отверстие на расстоянии не менее 1,5 м от блока. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся маленькие дети или недееспособные люди. Не вставляйте никакие предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство. Не садитесь и не вставайте на блок. Вы можете неожиданно упасть. 10_F569612_RU.fm Page 130 Wednesday, September 24, 2014 9:57 AM131 Название и адрес предприятия-изготовителя в России и Украине Название и адрес предприятия-изготовителя указаны на картонной коробке и на паспортной табличке. Для справки Украина и Россия освобождены от следования точным указаниям Директивы ЕС по фторированным

• Компрессор может неожиданно остановиться во время грозы. Это не является механической неисправностью. Работа автоматически возобновится через несколько минут.

• Текст на английском языке является оригинальной инструкцией. Другие языки являются переводом оригинальной инструкции. Прекратите использовать изделие в случае возникновения нарушения/ неисправности и отсоедините сетевую вилку или выключите переключатель питания и прерыватель. (Опасность задымления/пожара/поражения электрическим током)

неисправности - Аппарат иногда не работает при включении. - Питание иногда отсоединяется при перемещении шнура. - Во время работы обнаруживается запах гари или необычный шум. - Корпус деформировался или чрезмерно горячий. Немедленного обратитесь к Вашему местному дилеру для технического обслуживания/ремонта. ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ИСПОЛЬЗУЕМОГО ХОЛОДИЛЬНОГО

Это изделие содержит фторированные парниковые газы, попадающие под действие Киотского протокола. Не выпускайте газы в атмосферу. Тип холодильного агента: R410A Значение GWP (1) : 1975 (1) GWP = потенциал глобального потепления В зависимости от европейского или местного законодательства может требоваться периодическая проверка утечки холодильного агента. Для получения более подробной информации, пожалуйста, обратитесь к Вашему местному дилеру.

Условия работы Используйте данный кондиционер в следующем диапазоне температур.*DBT: Температура сухого шарика термометра*WBT: Температура смоченного шарика термометра Наружный блок В помещении Вне помещения mini (Тип LE1)Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Режим обогрева 16°C ~ 30°C (*DBT)-20°C ~ 18°C (*WBT)-20°C ~ 24°C (*DBT)2WAY (Тип ME1)Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)Режим обогрева 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*DBT)3WAY (Тип MF2)Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Режим обогрева 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)Режим охлаждения и обогрева–-10°C ~ 24°C (*DBT) Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей Для промышленных потребителей в странах Европейского Союза Данные символы на изделиях, упаковке и/или сопроводительной документации означают, что использованные электрические и электронные изделия и батарейки не следует утилизировать вместе с бытовым мусором. Для надлежащей обработки, восстановления и переработки старых изделий и использованных батареек, пожалуйста, сдавайте их в пункты переработки вторичного сырья в соответствии с Вашими национальными законодательством и Директивами 2002/96/EC и 2006/66/EC. Благодаря надлежащей утилизации таких изделий и батареек Вы можете внести свой вклад в сохра нение ценных ресурсов и предотвращение негативного влияния на здоровье человека и окружающую среду, которые могут возникнуть при неправильном обращении с отходами. Для получения более подробной информации о сборе и переработке старых изделий и батареек, пожалуйста, обратитесь в местные органы самоуправления, пункт сбора вторичного сырья или по месту приобретения изделий. В соответствии с национальным законода тельством за неправильную утилизацию отходов может налагаться штраф. Если Вы хотите избавиться от электрического или электронного оборудования, пожалуйста, обратитесь к дилеру или поставщику для получения дальнейшей информации. [Информация относительно утилизации в других странах за пределами Европейского Союза] Эти символы действительны только в пределах Европейского Союза. Если Вы хотите избавиться от этих изделий, пожалуйста, обратитесь в местные уполномоченные органы или к дилеру для получения сведений о надлежащем способе утилизации. Примечание относительно символа батарейки (приведенные внизу два примера символов): Этот символ может использоваться вместе с символом химического элемента. В этом случае он соответствует требованиям для свинца Pb, установленным Директивой по входящим в состав химическим веществам.

10_F569612_RU.fm Page 132 Wednesday, September 24, 2014 9:57 AM133 ЭКСПЛУАТАЦИЯ Названия частей ВНУТРЕННИЙ БЛОК Беспроводной пульт дистанционного управления (Не входит в

Высокотехнологичный проводной пульт дистанционного управления (Не входит в комплект) Обратитесь к инструкции по эксплуатации, прилагаемому к дополнительному беспроводному пульту дистанционного управления. Обратитесь к инструкции по эксплуатации, прилагаемой к дополнительному высокотехнологичному проводному пульту дистанционного управления. OPEN CLOS

OPEN Воздухозаборная решетка Панель управления Жалюзи направления воздушного потокаВоздух выходит равномерноПриемникАварийная кнопкаПередняя панельВоздушные фильтрыПриемникАварийная кнопкаЖалюзи вертикального направления воздушного потокаЖалюзи горизонтального направления воздушного потока• Не настраивайте руками.• Регулируется вручную.ИНДИКАТОР Тип Y2 (КАССЕТНЫЙ С 4 НАПРАВЛЕНИЯМИ ПОТОКА 60x60) Ти п K 2 ( Н АСТЕННЫЙ)

(Беспроводной тип: подходит для всех внутренних блоков)

(Проводной тип: подходит для всех

10_F569612_RU.fm Page 133 Wednesday, September 24, 2014 9:57 AM134 Пульт дистанционного управления с таймером (Не входит в комплект) (Проводной тип: подходит для всех внутренних блоков)

Названия и операции Групповое управление

Лампочка работы Пульт дистанционного управления Сигнальная линия Наружный блок

3. Кнопка (Скорость вентилятора)

Изменение скорости вентилятора.

Кнопка (Качание/Направление воздуха)

Кнопка (Старт/Стоп) Лампочка работы: При запуске загорается При остановке гаснет

Кнопка (Выбор режима) Нажатием этой кнопки выбирается режим работы.

Подробнее см. инструкцию по эксплуатации, прилагаемую к дополнительному пульту дистанционного управления с таймером. Нажатие этой кнопки запускает устройство, а повторное нажатие останавливает его. Лампочка работы Лампочка горит, когда кондиционер

Эта лампочка мигает, когда произошла ошибка или активировано защитное устройство. АВТО ОХЛАЖДЕНИЕ-ОБОГРЕВ

Режим авто охлаждение-обогрев определяет разницу между заранее установленной температурой на пульте дистанционного управления и реальной температурой помещения. Затем он автоматически выбирает режим обогрева или охлаждения. (Управление автоматическим обогревом и охлаждением для системы с 2WAY и mini VRF может выполняться, когда все внутренние блоки с одинаковыми контуром охлаждения контролируются при групповом управлении.) ПРИМЕЧАНИЕ: Когда кнопка Выбор режима установлена на ВЕНТИЛЯТОР, невозможно выбрать режим АВТО. Нажмите кнопку Качание/Направление воздуха, чтобы установить автоматическое качание или направление воздуха на указанный угол. (Подробнее см. раздел “Регулировка направления воздушного потока”.) Кнопки установки температуры Изменение установки температуры. Нажимайте кнопку установки температуры для изменения нужной установки температуры. Функция группового управления подходит для управления несколькими кондиционерами в одном большом помещении. ● Можно подсоединить до 8 блоков. ● Управление всеми внутренними блоками в одинаковом режиме за исключением направления воздушного потока. ● Используйте датчик температуры внутреннего

Пример) Пульт дистанционного управления с таймером 10_F569612_RU.fm Page 134 Wednesday, September 24, 2014 9:57 AM135 РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО

Функции различаются в зависимости от используемого внутреннего блока. Направление воздушного потока невозможно установить с помощью пульта дистанционного управления для любого блока, не перечисленного ниже. Тип Y2, тип K2:

• Ни в коем случае не перемещайте руками заслонку (заслонку вертикального воздушного потока), которая управляется с помощью пульта дистанционного управления.

• Когда кондиционер выключается, заслонка автоматически перемещается в направлении закрытия.

• Заслонка (заслонка вертикального воздушного потока) перемещается в верхнее положениев режиме ожидания при обогреве. Качание заслонки выполняется после того, как отменяетсярежим ожидания при нагреве, но качание отображется на пульте дистанционного управления даже во время ожидания нагрева. Установка направления воздушного потока Направление воздушного потока изменяется каждый раз при нажатии кнопки FLAP во время работы. Для активизации нки Нажмите кнопку FLAP для установки заслонки (заслонки вертикального воздушного потока) в нижнее положение, а затем нажмите кнопку FLAP еще раз. При этом отображается , и воздушный поток автоматически изменяет направление вверх и

Для остановки качания

Нажмите кнопку FLAP еще раз во время операции качания заслонки, чтобы остановить заслонку в нужном положении. Затем, воздушный поток можно установить из самого верхнего положения, нажимая кнопку FLAP еще раз. Индикация при остановленной операции качания Во время операции охлаждения или осушения заслонка не будет останавливаться в нижнем положении. Даже если заслонка остановлена в нижнем положении во время качания, она не остановится до тех пор, пока она не переместится в третье положение

Обогрев Охлаждение и осушение Работа вентилятора Все операции Установите заслонку (заслонку вертикального воздушного потока) в нижнее положение. Если заслонка установлена в верхнее положение, теплый воздух может не попасть на пол. Заслонку (заслонку вертикального воздушного потока) можно установить в одно из трех положений.

Вентилятор и обогрев Охлаждение и осушение 10_F569612_RU.fm Page 135 Wednesday, September 24, 2014 9:57 AM136 РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА (ПРОДОЛЖЕНИЕ) Кассетный с 4 направлениями потока (Y2) Кондиционеры типа Y2 оснащены автоматическими заслонками. Вы можете установить направление воздушного потока на заданный угол или на режим качания с помощью пульта дистанционного управления. Не перемещайте заслонку руками. Настенный тип (K2) Вертикальные направления (автоматически) Убедитесь, что пульт дистанционного управления включен. Нажмите кнопку FLAP, чтобы начать перемещение заслонки вверх и вниз. Если Вы хотите остановить движение заслонки и направить воздух в нужном направлении, нажмите кнопку FLAP еще раз. В режиме охлаждения не направляйте заслонку вниз и переместите ее из зоны охлаждения “A”, иначе на пол может капать конденсат. Зона ‘‘A’’ является рекомендуемым положением заслонки для охлаждения. При непрерывной работе с фиксированной установкой воздушного потока в течение приблизительно одного часа направление воздушного потока автоматически контролируется, и положение заслонки изменяется. Направление воздушного потока может отличаться от показанного на пульте дистанционного управления. Не перемещайте заслонку руками. Горизонтальные направления (вручную) Горизонтальное направление воздушного потока можно отрегулировать вручную, перемещая вертикальные лопасти влево или вправо. Внутренний блок Зона ‘‘B’’ для

• Если несколько внутренних блоков подсоединены к пульту дистанционного управления, направление воздушного потока можно устанавливать для каждого внутреннего блока, выбирая внутренние блоки (см. операцию ниже). Кнопка автоматической заслонки ( )

• Для установки воздушного потока для отдельных блоков нажмите кнопку UNIT. Дисплей показывает номер внутреннего блока при групповом управлении. Установите направление воздушного потока для внутреннего блока, как показано на дисплее.

• При каждом нажатии кнопки UNIT индикатор изменяется в показанной ниже последовательности.

• Когда ничего не отображается, Вы может выполнить установку для всех внутренних блоков за одну операцию.

• Номер блока отображается как Номер внешнего блока–Номер внутреннего блока. Он различается в зависимости от количества блоков при групповом управлении Один внешний блок и восемь внутренних блоков Два внешних блока и четыре внутренних блока

2–1 10_F569612_RU.fm Page 137 Wednesday, September 24, 2014 9:57 AM138 ОСОБЫЕ ЗАМЕЧАНИЯ УХОД И ЧИСТКА Как она работает • Как только температура помещения достигает установленного уровня, блок повторяет цикл включения и выключения автоматически.

• Для предотвращения повторного повышения влажности в помещении внутренний вентилятор также выключается, когда блок прекращает работать.

• Скорость вентилятора установлена ‘‘LO.’’ автоматически и не может быть настроена.

• Операция ‘‘ОСУШЕНИЕ’’ не возможна, если наружная температура ниже 15 °C. Эффективность

• Поскольку это устройство обогревает помещение, забирая тепло наружного воздуха (система тепловой перекачки), эффективность обогрева уменьшится при очень низкой наружной температуре. Если с помощью тепловой перекачки невозможно получить достаточный обогрев, используйте вместе с этим блоком другие нагревательные приборы. Размораживание

• При низкой наружной температуре на внешней спирали теплообменника может образоваться иней или лед, уменьшая при этом эффективность обогрева. Если это происходит, работает управляемая микрокомпьютером система размораживания. Одновременно с этим останавливается вентилятор внутреннего блока (или в некоторых случаях работает с очень низкой скоростью), а на дисплее появляется индикатор ‘‘STANDBY’’ до завершения размораживания. Операция обогрева затем возобновляется через несколько минут. (Этот промежуток будет немного различаться в зависимости от наружной температуры и механизма образования инея.) (ожидание) на

• В течение нескольких минут после начала операции обогрева внутренний вентилятор не будет начинать работать (или в некоторых случаях будет работать с очень низкой скоростью) до тех пор, пока спираль внутреннего теплообменника не нагреется в достаточной степени. Это происходит в результате работы системы предотвращения холодной тяги. В течение этого периода продолжает отображаться индикатор ‘‘ ’’ (ожидание).

• ‘‘ ’’ (ожидание) продолжает отображаться в течение размораживания или в случае выключения компрессора (или при работе блока на очень низкой скорости) с помощью термостата, когда система находится в режиме обогрева.

• После завершения размораживания и при повторном включении компрессора ‘‘ ’’ (ожидание) отключится автоматически, так как возобновляется операция обогрева. Сбой питания во время работы аппарата В случае временного отключения подачи питания для этого аппарата он автоматически возобновит работу (после восстановления подачи питания) с использованием таких же установок, как и до сбоя питания.

1. Для обеспечения безопасности обязательно выключите кондиционер, а также

отключите питание перед чисткой.

2. Не лейте воду на внутренний блок, чтобы очистить его. Это повредит внутренние

компоненты и приведет к опасности поражения электрическим током.

1. При чистке внутреннего блока никогда не используйте растворители или

едкие химические вещества. Не протирайте пластиковые детали очень горячей водой.

2. Некоторые металлические углы и лопасти являются острыми и могут

привести к травмам при ненадлежащем обращении; будьте особенно внимательны при чистке таких деталей.

3. Необходимо периодически очищать внутреннюю спираль и другие

компоненты внешнего блока. Обратитесь к Вашему дилеру или в центр технического обслуживания. Сторона воздухозаборных и воздуховыпускных отверстий (Внутренний

Очистите воздухозаборное и воздуховыпускное отверстия внутреннего блока с помощью щетки пылесоса или же протрите их чистой мягкой тканью. Если они покрыты пятнами, используйте чистую ткань, смоченную водой. Во время чистки воздуховыпускного отверстия будьте осторожны, чтобы не сдвинуть лопасти с места. Операция ‘‘ОСУШЕНИЕ’’ Операция обогрева

• Не используйте бензин, растворитель или чистящий порошок.

• Используйте только мыло ( pH7) или нейтральное бытовое моющее средство.

• Не используйте воду горячее, чем 40°C.

• Регулярно очищайте фильтр для наилучшей работы и для уменьшения энергопотребления.

• Для сезонной проверки обратитесь к ближайшему дилеру.

Осторожно протрите устройство мягкой сухой

• Очистку воздушных фильтров нужно проводить каждые две недели.

• Аккуратно промойте/сполосните фильтры водой так, чтобы не повредить поверхность

Полностью высушите фильтры в тени на удалении от огня или прямого солнечного света.

• Замените поврежденный фильтр.

• Перед очисткой выключите питание.

• Не прикасайтесь к алюминиевым ребрам, острые части могут вызвать травму. Индикатор фильтра Кнопка сброса фильтра Уход за воздушным фильтром Рекомендуется проводить очистку воздушного фильтра при появлении на дисплее (Фильтр). Достаточно часто очищайте фильтр для наилучшей работы в пыльных или масляных местах вне зависимости от статуса фильтра. После очистки

1. После очистки воздушного фильтра заново установите

его в первоначальное положение. Убедитесь, что повторная установка выполняется в обратном порядке.

2. Нажмите кнопку Сброс фильтра.

Индикатор (Фильтр) на дисплее гаснет. Пример) Пульт дистанционного управления с таймером Удалите переднюю панель

• Поднимите и потяните, чтобы удалить переднюю

Закройте переднюю панель

• Нажмите вниз оба конца передней панели, чтобы надежно закрыть ее. 10_F569612_RU.fm Page 139 Wednesday, September 24, 2014 9:57 AM140 ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ Если Ваш кондиционер работает неправильно, перед обращением в сервисную службу сначала проверьте следующие моменты. Если он все еще работает неправильно, обратитесь к Вашему дилеру или в центр технического обслуживания. ВНУТРЕННИЙ БЛОК НАРУЖНЫЙ БЛОК Симптом Причина Шум Звук текущей воды во время работы или после работы

• Звук жидкости холодильного агента, текущей внутри блока

• Звук стекающей воды через дренажную трубу Треск во время работы или при остановке работы. Треск из-за изменений температуры частей Запах Испускаемый воздух пахнет во время работы. В кондиционере накапливаются запахи внутренних компонентов, табачного дыма и косметических веществ, и такой воздух выходит

Пыль внутри блока. Обратитесь к Вашему дилеру.

Во время работы капли росы накапливаются вблизи воздуховыпускного отверстия Влага внутри блока охлаждается с помощью холодного потока воздуха и накапливается в виде капель росы. Туман Туман образуется во время работы в режиме охлаждения. (Места, в которых имеется значительно количество масляных испарений, например рестораны)

• Требуется чистка, так как загрязнена внутренняя часть блока (теплообменник). Необходимо проконсультироваться с Вашим дилером, поскольку требуется специальный опыт.

• Во время операции размораживания Вентилятор немного вращается даже при остановке работы.

• Вращение вентилятора делает работу более плавной.

• Вентилятор может иногда вращаться для осушения теплообменника из-за установок. Направление потока воздуха изменяется во время работы. Невозможно выполнить установку направления потока воздуха. Невозможно изменить направление потока

• При низкой температуре выходного воздуха или во время операции размораживания автоматически устанавливается горизонтальный поток воздуха.

• Положение заслонки в некоторых случаях настраивается индивидуально. Когда изменяется направление потока воздуха, заслонка несколько раз перемещается и останавливается в указанном положении. Когда изменяется направление потока воздуха, заслонка перемещается в поиске стандартного положения. Пыль Выходит пыль, накопившаяся внутри внутреннего блока. При начальной работе с высокой скоростью иногда вентилятор может вращаться быстрее (от 3 до 30 минут) по сравнению с установленной

Служит для проверки работы, чтобы убедиться, что вращение мотора вентилятора находится в пределах диапазона использования. Симптом Причина

Непосредственно после установлено в положение ВКЛ. Работа не начинается в течение приблиз. первых 3 минут из-за активизации защитного контура процессора. При остановке и немедленном возобновлении работы Шум Шум часто возникает в режиме

Во время операции размораживания Пар Пар часто возникает в режиме

При остановке с помощью пульта дистанционного управления вентилятор наружного блока иногда работает в течение непродолжительного времени, даже когда остановлен наружный компрессор. Вращение вентилятора делает работу более плавной. 10_F569612_RU.fm Page 140 Wednesday, September 24, 2014 9:57 AM141 ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Если кондиционер все еще работает неправильно, несмотря на то, что Вы проверили все описанные выше пункты, сначала остановите работу и отключите переключатель питания. Затем обратитесь к Вашему дилеру и сообщите серийный номер и симптомы. Ни в коем случае не выполняйте ремонт кондиционера самостоятельно, так как это очень опасно. Также сообщите, если на ЖКД пульта дистанционного управления появляется метка проверки и буквы E, F, H, L, P в комбинации с цифрами. СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ

• Не блокируйте воздухозаборные или воздуховыводящие отверстия блока. Если они закрыты, аппарат будет работать ненадлежащим образом и может сломаться.

• Не допускайте попадания в помещение прямого солнечного света. Используйте навесы, ставни или шторы. Если стены и потолок помещения нагреваются от солнца, для охлаждения помещения потребуется больше времени.

• Обязательно поддерживайте чистоту воздушного фильтра. (Обратитесь к разделу “УХОД И ЧИСТКА”.) Засоренный фильтр будет уменьшать производительность аппарата.

• Для предотвращения выхода кондиционированного воздуха дерэите окна, двери и другие отверстия закрытыми. Сбой питания во время работы аппарата В случае временного отключения подачи питания на этот аппарат он автоматически возобновит работу после восстановления подачи питания с использованием таких же установок, как и до сбоя питания.

ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. 8-800-200-21-00 Симптом Причина Устранение Кондиционер вообще не работает даже при включении питания. Сбой питания или после сбоя

Еще раз нажмите функциональную кнопку ВКЛ/ ВЫКЛ на пульте дистанционного управления. Выключена функциональная кнопка. • Включите питание, если прерыватель

• Если прерыватель расцеплен, не включая его, обратитесь к Вашему дилеру. Сгорел плавкий предохранитель. Если он сгорел, обратитесь к Вашему дилеру. Низкая производительность охлаждения или нагрева Воздухозаборное или воздуховыпускное отверстия внутреннего и наружного блока засорились пылью или посторонними предметами. Удалите пыль или посторонние предметы. Переключатель скорости потока воздуха установлен в положение “Low”. Измените положение на “High” или “Strong”. Неправильные установки температуры Обратитесь к разделу “СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ”. В режиме охлаждения помещение находится под прямыми солнечными

Открыты двери и/или окна. Засорился воздушный фильтр. Обратитесь к разделу “УХОД И ЧИСТКА”. В режиме охлаждения в помещении находится слишком много источников

Используйте минимальное число источников тепла в течение короткого промежутка времени. В режиме охлаждения в помещении находится слишком много людей. Уменьшите установки температуры или измените на положение “High” или “Strong”.

1000 частин на мільйон. Russian Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).. Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

4. шестивалентный хром (Cr

) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в
