GEBRUIKSAANWIJZING S56MY2E5A PANASONIC

SPECIFICATIE..........................................................................................................................172 PRODUCTINFORMATIE Zorg ervoor dat u beschikt over de volgende informatie als u problemen of vragen hebt met betrekking tot de airconditioner. Het model- en serienummer bevinden zich op het typeplaatje aan de onderkant van de kast. Modelnr. __________________________________ Serienr. _________________________ Aanschafdatum _______________________________________________________________ Adres van dealer ______________________________________________________________ Telefoonnummer ______________________________________________________________ VEILIGHEIDSMAATREGELEN In deze gebruiksinstructies worden de volgende symbolen gebruikt om u attent te maken op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het apparaat: Dit symbool verwijst naar een gevaar of onveilig gebruik dat kan resulteren in ernstig persoonlijk letsel of de dood. Dit symbool verwijst naar een gevaar of onveilig gebruik dat kan resulteren in persoonlijk letsel of schade aan product of eigendommen. WAARSCHUWING 06_F569612_NL.fm Page 72 Wednesday, September 24, 2014 9:50 AM73 INSTALLATIELOCATIE

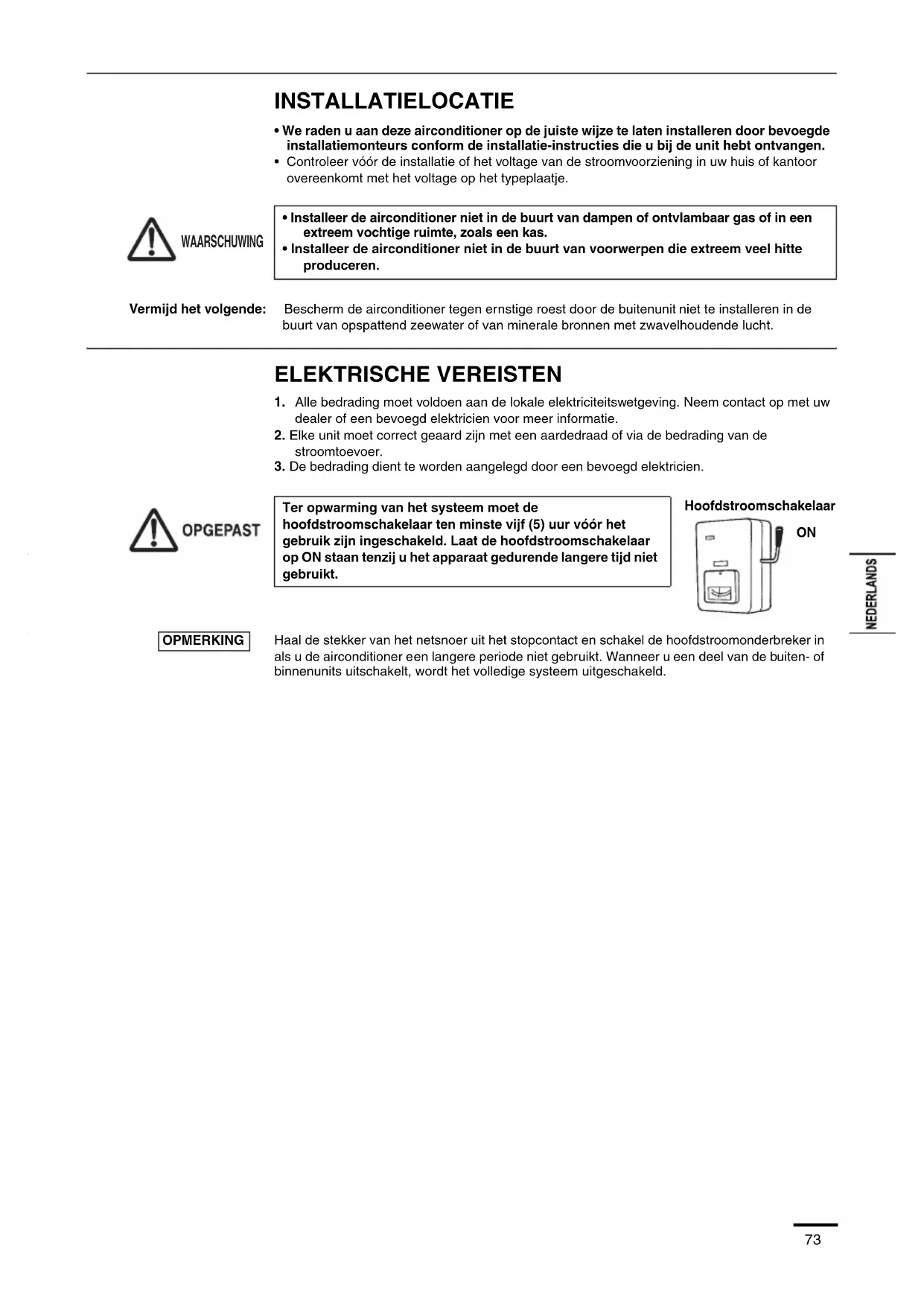

• We raden u aan deze airconditioner op de juiste wijze te laten installeren door bevoegde installatiemonteurs conform de installatie-instructies die u bij de unit hebt ontvangen.

• Controleer vóór de installatie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage op het typeplaatje. ELEKTRISCHE VEREISTEN

1. Alle bedrading moet voldoen aan de lokale elektriciteitswetgeving. Neem contact op met uw

dealer of een bevoegd elektricien voor meer informatie.

2. Elke unit moet correct geaard zijn met een aardedraad of via de bedrading van de

3. De bedrading dient te worden aangelegd door een bevoegd elektricien.

• Installeer de airconditioner niet in de buurt van dampen of ontvlambaar gas of in een extreem vochtige ruimte, zoals een kas.

• Installeer de airconditioner niet in de buurt van voorwerpen die extreem veel hitte produceren. Vermijd het volgende: Bescherm de airconditioner tegen ernstige roest door de buitenunit niet te installeren in de buurt van opspattend zeewater of van minerale bronnen met zwavelhoudende lucht. Ter opwarming van het systeem moet de hoofdstroomschakelaar ten minste vijf (5) uur vóór het gebruik zijn ingeschakeld. Laat de hoofdstroomschakelaar op ON staan tenzij u het apparaat gedurende langere tijd niet gebruikt. Haal de stekker van het netsnoer uit het stopcontact en schakel de hoofdstroomonderbreker in als u de airconditioner een langere periode niet gebruikt. Wanneer u een deel van de buiten- of binnenunits uitschakelt, wordt het volledige systeem uitgeschakeld. WAARSCHUWING Hoofdstroomschakelaar

• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebruikt. Neem contact op met uw dealer als u nog steeds problemen hebt.

• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het apparaat alleen waarvoor het is bedoeld en zoals is beschreven in deze gebruiksinstructies. Raadpleeg uw erkende dealer of een bevoegd specialist omtrent het gebruik van het voorgeschreven koelmiddel. Het gebruik van een ander dan het voorgeschreven type kan barsten of andere schade aan de apparatuur veroorzaken, met kans op persoonlijk letsel. Raak de unit nooit met natte handen aan. Gebruik of bewaar nooit benzine of andere ontvlambare gassen of vloeistoffen in de buurt van de airconditioner. Dit is zeer gevaarlijk. Gebruik dit apparaat niet in een ruimte waar mogelijk explosiegevaar dreigt. Deze airconditioner heeft geen ventilator voor de inlaat van frisse lucht van buiten. U moet regelmatig deuren of ramen open zetten als u in dezelfde ruimte gas- of olieverwarming gebruikt. Deze verbruiken namelijk veel zuurstof uit de lucht. Als u dat niet doet, loopt u in extreme gevallen risico op verstikking. Zorg voor een apart stopcontact voor elke unit en in elke afzonderlijke lijn voor een stroomschakelaar, stroomonderbreker en aardlekschakelaar ter bescherming tegen overstroom. Zorg voor een apart stopcontact voor elke unit en conform de bedradingsregels moet er volledige ontkoppeling, dat wil zeggen een ontkoppeling van het stopcontact in alle polen worden geïmplementeerd in de vaste bedrading. Ter voorkoming van mogelijke gevaren vanwege defecte isolatie moet de unit worden geaard. Reinig nooit het binnenste van de binnen- en buitenunits. Laat de reiniging uitvoeren door een bevoegde dealer of specialist. Repareer bij storingen dit apparaat niet zelf. Neem voor reparaties contact op met de dealer of onderhoudsservice. Lekkage van koelmiddelgas kan leiden tot brand. Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het apparaat reinigt of onderhoud pleegt. Trek in geval van nood de stekker van het netsnoer uit het stopcontact of schakel de stroomonderbreker uit of schakel de hoofdschakelaar uit om de airconditioner van de kamer volledig los te koppelen van de netstroom. Steek uw vingers of andere voorwerpen niet in het binnen- of buitendeel van de airconditioner. De draaiende delen kunnen blessures veroorzaken. Gebruik geen aangepaste kabels, zelf verbonden kabels, verlengkabels of niet vermelde kabels om oververhitting en brand te vermijden. WAARSCHUWING Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• Men merkt een brandgeur op.

• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Dit apparaat is bestemd voor gebruik door experts of geïnstrueerde gebruikers in winkels, in de lichte industrie of in agrarische bedrijven, alsmede voor commercieel gebruik door leken. Schakel de airconditioner niet in en uit via de hoofdstroomschakelaar. Gebruik de ON/OFF-knop. Steek geen voorwerpen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk omdat de ventilator op hoge snelheid draait. Raak de luchtinlaat of de scherpe aluminium bladen van de buitenunit niet aan. Als u dat wel doet, kunt u letsel oplopen. Zorg voor een minimale afstand van 1,5 m tussen de unit en het brandalarm en de luchtuitlaat. Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring en kennis als ze onder toezicht staan van, of na instructies over het veilige gebruik van het apparaat te hebben ontvangen van een persoon die bekend is met de risico’s van het gebruik ervan. Zorg ervoor dat u de ruimte niet te veel koelt of verwarmt als er baby’s of invalide personen aanwezig zijn. Steek geen voorwerpen in de VENTILATORBEHUIZING. Als u dat wel doet, kunt u letsel oplopen en kan de unit beschadigd raken. Ga niet op de unit zitten of staan. Als u dat wel doet, kunt u er vanaf vallen. WAARSCHUWING 06_F569612_NL.fm Page 74 Wednesday, September 24, 2014 9:50 AM75

• Tijdens onweer kan de compressor af en toe stoppen. Dit is normaal. De unit start weer automatisch na enkele minuten.

• De Engelse tekst bevat de originele instructies. Tekst in andere talen is een vertaling van de originele instructies. Gebruik het product niet langer als zich een abnormale situatie of storing voordoet en haal de stekker uit het stopcontact. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormale situaties/ storingen - Het product start soms niet wanneer het wordt ingeschakeld. - De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer. - Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormaal geluid. - De kast is vervormd of abnormaal heet. Neem onmiddellijk contact op met uw leverancier voor onderhoud/reparatie.

BELANGRIJKE INFORMATIE BETREFFENDE HET GEBRUIKTE KOELMIDDEL

Dit product bevat gefluoreerde broeikasgassen, die onder het Kyoto-protocol vallen. Laat de gassen niet in de atmosfeer ontsnappen. Koelmiddeltype: R410A GWP-waarde (1) : 1975 (1) GWP = global warming potential (broeikaseffect) Geregelde controles op koelmiddellekkages kunnen noodzakelijk zijn, navenant de Europese of plaatselijke wetgeving. Contacteer uw plaatselijke dealer voor nadere informaties. AANKONDIGING 06_F569612_NL.fm Page 75 Wednesday, September 24, 2014 9:50 AM76 INFORMATIE Bedrijfscondities Gebruik deze airconditioner bij de volgende temperaturen.*DBT: droge-boltemperatuur*WBT: Wet-bulb temperature, natte-boltemperatuur Buitenunits Binnen Buiten mini (type LE1)Koelmodus 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Verwarmingsmodus 16°C ~ 30°C (*DBT)-20°C ~ 18°C (*WBT)-20°C ~ 24°C (*DBT)2WAY (type ME1)Koelmodus 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)Verwarmingsmodus 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*DBT)3WAY (type MF2)Koelmodus 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Verwarmingsmodus 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)Koel- en verwarmingsmodus – -10°C ~ 24°C (*DBT) Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen Voor zakengebruikers in de Europese Unie [Informatie over de verwijdering in andere landen buiten de Europese Unie] Opmerking over het batterijensymbool (beneden twee voorbeelden): Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

06_F569612_NL.fm Page 76 Wednesday, September 24, 2014 9:50 AM77 BEDIENING Namen van de onderdelen BINNENUNIT Draadloze afstandsbediening (optionele onderdelen) Bekabelde afstandsbediening van hoge specificaties (optionele onderdelen) Raadpleeg de gebruiksinstructies bij de optionele draadloze afstandsbediening. Raadpleeg de gebruiksinstructies bij de optionele bekabelde afstandsbediening van hoge specificaties. OPEN CLOS

CLOSE OPEN Inlaatrooster Bedieningspaneel Lucht wordt gelijkmatig afgevoerdRooster voor luchtstroming-srichtingOntvange

NoodstopknopVoorpaneelLuchtfilterOntvangerNoodstopknopRooster voor horizontale richting luchtstroomRooster voor verticale richting luchtstroom• Handmatig regelbaar.• Niet handmatig regelbaar.INDICATOR Type Y2 (4-WEG CASSETTE 60×60) Type K2 (WANDMODEL) OPMERKING (Draadloos type: beschikbaar voor alle binnenunits) OPMERKING (Bekabeld type: beschikbaar voor alle binnenunits) 06_F569612_NL.fm Page 77 Wednesday, September 24, 2014 9:50 AM78 Timerafstandsbediening (optionele onderdelen) OPMERKING (Type met snoer: beschikbaar voor alle binnenunits)

Namen en bedieningsfuncties Groepsbediening

5. Temperatuurinstelknoppen

Bedrijfslampje Bedrijfslampje Afstandsbediening Signaallijn Buitendeel

3. (Ventilatiesnelheid)-knop

De ventilatiesnelheid wijzigen.

(Zwenken/Richting luchtstroom)-knop

(Start/Stop)-knop Bedrijfslampje: Wanneer gestart gaat branden Wanneer gestopt gaat uit

(Modusselectie)-knop Druk op deze knop om een bedrijfsmodus te selecteren.

AUTO STERK MIDDEL ZWAK Zie voor meer informatie de gebruiksaanwijzing die aan de optionele timerafstandsbediening is bevestigd. U start het apparaat door op deze knop te drukken en stopt het door opnieuw op deze knop te drukken. Het lampje is aan als er een airconditioner in bedrijf is. Dit lampje knippert in geval van een storing of als er een beschermingsmechanisme geactiveerd wordt.

AUTO KOELING/VERWARMING

VERWARMING DROOG KOELING VENTILATOR De automatische koelings- /verwarmingsmodus detecteert het verschil tussen de geprogrammeerde temperatuur op de controller en de werkelijke kamertemperatuur. Vervolgens selecteert deze automatisch de verwarmings- of koelingsmodus. (De automatische verwarmings- en koelingsregeling voor het 2WAY- en mini-VRF-systeem kan worden uitgevoerd wanneer alle binnendelen in hetzelfde koelcircuit via een groepsbediening worden bediend.) OPMERKING: Wanneer de modusselectieknop op VENTILATOR is ingesteld, kan de modus AUTO niet geselecteerd worden. Druk op de Zwenken/Richting luchtstroom-knop om het automatische zwenken in te stellen of de luchtstroomrichting op een specifieke hoek in te stellen. (Zie voor meer informatie de paragraaf “De luchtrichting aanpassen”) De temperatuurinstelling wijzigen. Druk op de temperatuurinstelknoppen om de gewenste temperatuurinstelling te wijzigen. De groepsbedieningsfunctie is geschikt voor bediening van de verschillende airconditioners in één groot vertrek. ● U kunt maximaal 8 apparaten aansluiten.

Bediening van alle binnendelen in dezelfde modus behalve de richting van de luchtstroom. ● Gebruik de temperatuursensor van het binnendeel. bijv.) timerafstandsbediening 06_F569612_NL.fm Page 78 Wednesday, September 24, 2014 9:50 AM79

DE LUCHTRICHTING AANPASSEN

De functies variëren afhankelijk van de gebruikte binnenunit. U kunt via de afstandsbediening de luchtrichting alleen instellen voor units die in onderstaande lijst voorkomen. Type Y2, type K2:

• Zet het blad (verticale luchtstroomblad) dat via de afstandsbediening wordt bediend, nooit met uw handen in de gewenste positie.

• Als de airconditioner wordt uitgeschakeld, gaat het blad automatisch naar de gesloten positie.

• Het blad (verticale luchtstroomblad) wordt in de opwaartse positie gezet als de standby- stand voor verwarming actief is. De swingmodus wordt geactiveerd nadat de standby-stand voor verwarming is vrijgegeven, maar al tijdens de standby-stand voor verwarming ziet u op de afstandsbediening de swingmodus aangegeven. De luchtrichting instellen De luchtrichting verandert iedere keer als u tijdens de werking op de knop FLAP drukt. De swingmodus activeren Druk op de knop FLAP om het blad (verticale luchtstroomblad) in de neerwaartse positie te zetten en druk vervolgens nogmaals op de knop FLAP. U ziet . De luchtstroom gaat automatisch op en neer. De swingmodus stoppen Druk tijdens de swingmodus nogmaals op de knop FLAP om het blad in de gewenste positie stop te zetten. Vervolgens kunt u de luchtstroom instellen vanuit de hoogste positie door nogmaals op de knop FLAP te drukken. Aanduiding dat de swingmodus is stopgezet. Tijdens het koelen of drogen stopt het blad niet in de neerwaartse positie. Zelfs als het blad in de swingmodus is stopgezet in de neerwaartse positie, stopt het blad pas in de derde positie van boven. Verwarmen Koelen en drogen Ventilator in werking Alle functies Zet het blad (verticale luchtstroomblad) in de neerwaartse positie. Als u het blad in de opwaartse positie zet, bereikt de warme lucht mogelijk niet de vloer. Het blad (verticale luchtstroomblad) kan in drie posities worden gezet. Startinstelling Startinstelling Startinstelling Continue werking Ventilator en verwarming Koelen en drogen 06_F569612_NL.fm Page 79 Wednesday, September 24, 2014 9:50 AM80 DE LUCHTRICHTING AANPASSEN (VERVOLG) 4-weg cassette (Y2) Airconditioners van het type Y2 zijn uitgerust met automatische bladen. U kunt via de afstandsbediening de luchtrichting instellen op een specifieke hoek of op de swingmodus. Zet het blad niet met uw handen in een andere positie. Wandtype (K2) Verticale richtingen (automatisch) Controleer of de afstandsbediening is ingeschakeld. Druk op de knop FLAP om het blad op en neer te laten gaan. Druk nogmaals op de knop FLAP als u de bladbeweging wilt stopzetten om de lucht in de gewenste richting te laten stromen. Richt het blad in de koelmodus niet naar beneden en blijf binnen de koelingszone "A" om te voorkomen dat er condensatie op de vloer druppelt. Zone "A" is de aanbevolen bladpositie voor koelen. Nadat de airconditioner ongeveer één uur actief is geweest in de ingestelde luchtrichting, wordt de richting automatisch gecontroleerd en wordt de positie van het blad gewijzigd. De luchtrichting kan afwijken van de aanduiding op het display van de afstandsbediening. Zet het blad niet met uw handen in een andere positie. Horizontale richtingen (handmatig) U kunt de horizontale luchtrichting handmatig aanpassen door de verticale bladen naar links of rechts te bewegen. Binnenunit Zone "B" voor verwarmen Zone "A" voor koelen 06_F569612_NL.fm Page 80 Wednesday, September 24, 2014 9:50 AM81

• Als op de afstandsbediening meerdere binnenunits zijn aangesloten, kunt u de luchtrichting voor elke binnenunit afzonderlijk instellen door de binnenunit te selecteren (zie hierna). Knop Auto Flap ( )

• Druk op de knop UNIT om de luchtrichting voor afzonderlijke units in te stellen. Op het display ziet u het nummer van de binnenunit onder groepsbediening. Stel de luchtrichting in voor de binnenunit die is aangegeven op het display.

• Elke keer als u op UNIT drukt, verandert de aanduiding in onderstaande volgorde.

• Als u niets ziet, kunt u alle binnenunits in één keer instellen.

• Het unitnummer wordt weergegeven als buitenunitnummer-binnenunitnummer. Het varieert afhankelijk van het aantal units onder groepsbediening. Eén buitenunit en acht binnenunits Twee buitenunits en vier binnenunits Geen display Unitnr. 1–1 Unitnr. 1–2 Unitnr. 1–3 Unitnr. 1–8 Geen display Unit Nr. 1–1 Unit Nr. 1–2 Unit Nr. 1–3 Unit Nr. 2–4 Unit Nr. 1–4 Unit Nr. 2–1 06_F569612_NL.fm Page 81 Wednesday, September 24, 2014 9:50 AM82 SPECIALE OPMERKINGEN

ONDERHOUD EN REINIGING

Werking • Zodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de unit automatisch de in- en uitschakelcyclus.

• Om te voorkomen dat de vochtigheid in de ruimte weer stijgt, wordt ook de binnenventilator uitgeschakeld als de unit wordt stopgezet.

• De ventilatorsnelheid is automatisch ingesteld op "LO." en kan niet worden aangepast.

• De "DROOG"-modus is niet mogelijk als de buitentemperatuur 15 °C of lager is. Verwarmingsprestaties • Omdat dit apparaat de ruimte verwarmt door middel van de warmte van de buitenlucht (warmtepompsysteem), daalt het verwarmingsrendement bij een zeer lage buitentemperatuur. Gebruik een ander verwarmingsapparaat in combinatie met deze unit als de verwarming met deze warmtepomp onvoldoende is. Ontdooien • Als de buitentemperatuur laag is, kan zich rijp of ijs vormen op de warmtewisselaarsspiraal, waardoor de verwarmingsprestaties afnemen. Als dit gebeurt, wordt het microcomputergestuurde ontdooisysteem geactiveerd. Tegelijkertijd wordt de ventilator van de binnenunit stopgezet (of in bepaalde gevallen heel laag gezet) en ziet u op het display de aanduiding "STANDBY" tot het ontdooien is voltooid. Na enkele minuten wordt de verwarmingsmodus hervat. (Dit interval varieert enigszins afhankelijk van de buitentemperatuur en de manier waarop de rijp zich vormt.) (standby) op het display

• De binnenventilator begint pas enkele minuten na de start van de verwarmingsmodus te draaien (of draait in sommige gevallen zeer langzaam) totdat de binnenwarmtewisselaarsspiraal voldoende is opgewarmd. Dit komt omdat een koude- tochtpreventiesysteem actief is. Gedurende deze periode blijft de aanduiding " " (standby) zichtbaar op het display.

• " " (standby) blijft zichtbaar tijdens het ontdooien en als de compressor is uitgeschakeld (of als de unit op zeer lage snelheid werkt) door de thermostaat als het systeem in de verwarmingsmodus staat.

• Als het ontdooien is voltooid en de compressor weer is ingeschakeld, wordt " " (standby) automatisch uitgeschakeld als de verwarmingsmodus wordt hervat. Stroomstoring tijdens de werking van de unit Bij tijdelijke stroomuitval wordt de unit automatisch weer opgestart (na herstel van de stroomtoevoer) met dezelfde instellingen als vóór de stroomstoring.

1. Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de

stekker uit het stopcontact haalt voordat u het apparaat reinigt.

2. Giet geen water op de binnenunit om deze te reinigen. Als u dat wel doet,

beschadigt u de interne onderdelen en loopt u het risico op een elektrische schok.

1. Gebruik bij reiniging van de binnenunit nooit oplosmiddelen of scherpe chemische

stoffen. Wrijf kunststof onderdelen niet schoon met zeer heet water.

2. Sommige metalen randen en de bladen zijn scherp en kunnen letsel veroorzaken als

u ze verkeerd aanpakt. Pas daarom goed op als u deze onderdelen reinigt.

3. De interne spiraal en andere onderdelen van de buitenunit moeten regelmatig

worden gereinigd. Neem contact op met uw dealer of onderhoudsservice. Luchtinlaat- en -uitlaatzijde (binnenunit) Reinig de luchtinlaat- en uitlaatzijde van de binnenunit met de borstel van de stofzuiger of wrijf ze schoon met een schone, zachte doek. Gebruik bij vlekken op deze onderdelen een schone, met water bevochtigde doek. Zorg ervoor dat u bij het reinigen van de luchtuitlaatzijde de bladen niet uit positie duwt. "DROOG"-modus Verwarmingsmodus OPMERKING WAARSCHUWING 06_F569612_NL.fm Page 82 Wednesday, September 24, 2014 9:50 AM83 ALUMINIUM VIN REINIGINGSINSTRUCTIES VOORPANEEL BINNENDEEL Verwijderen Verwijderen Verwijderen

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

• Reinig de filter regelmatig om optimale resultaten te bekomen en het energieverbruik te beperken.

• Raadpleeg de dichtstbijzijnde dealer voor een seizoensinspectie. TIPS Veeg de installatie zachtjes af met een zachte, droge doek. LUCHTFILTER

• De luchtfilters moeten elke twee weken worden gereinigd.

• Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.

• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

• Vervang beschadigde filters.

• Schakel de voeding uit voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken. Filteraanduiding Filterresetknop Onderhoud van de luchtfilter Het verdient aanbeveling de luchtfilter te reinigen wanneer de (Filter) op het display verschijnt. Reinig in stoffige ruimten of in geval van olievlekken de filter regelmatig voor de beste prestaties, ongeacht de filterstatus. Na reiniging

1. Nadat de luchtfilter gereinigd is, plaatst u deze terug in de

oorspronkelijke positie. Plaats de filter terug in de omgekeerde volgorde.

2. Druk op de Filterresetknop.

De (Filter)-aanduiding op het display gaat uit. bijv.) timerafstandsbediening Het voorpaneel verwijderen

• Opheffen en trekken om het voorpaneel te verwijderen.

• Voorzichtig wassen en drogen. Het voorpaneel sluiten

• Druk op beide uiteinden van het voorpaneel om het stevig te sluiten. 06_F569612_NL.fm Page 83 Wednesday, September 24, 2014 9:50 AM84 STORINGEN VERHELPEN Als uw airconditioner niet naar behoren werkt, controleert u dan eerst de volgende punten voordat u de hulp van een reparateur inroept. Als het niet lukt om het probleem te verhelpen, raadpleegt u dan uw leverancier of een onderhoudsdienst. BINNENUNIT BUITENUNIT Probleem Oorzaak Lawaai Geluiden van stromend water tijdens of na de werking.

• Geluid van het koelmiddel dat door het apparaat stroomt.

• Geluid van overtollig water dat via de afvoerbuis wordt afgevoerd. Krakende geluiden tijdens of na de werking Geluiden van uitzettende of krimpende materialen door temperatuurverandering. Geur Tijdens de werking komt er een vreemde geur uit het apparaat. De geuren in huis, zoals etensluchtjes, parfum en sigarettenrook, zijn door de airconditioner opgezogen en worden nu weer uitgeblazen. Het inwendige van het apparaat is stoffig. Raadpleeg uw leverancier. Condenswater Tijdens de werking condenseert er vocht uit de lucht in de buurt van de luchtuitlaat. Het vocht uit de lucht condenseert in de koelende luchtstroom en vormt druppels. Mist Er treedt mistvorming op tijdens de koelwerking. (Plaatsen waar vaak een vettige lucht hangt, zoals in restaurants.)

• Inwendig reinigen is noodzakelijk, aangezien het binnenwerk (de warmtewisselaar) vuil is. Raadpleeg uw leverancier, aangezien het nodige onderhoud technisch van aard is.

• Tijdens het ontdooien De ventilator draait een tijdje door, ook als is de werking gestopt.

• De ventilator draait door voor een soepele werking.

• De ventilator kan soms blijven draaien door de drogende warmtewisselaar, vanwege de instellingen. De uitblaasrichting verandert tijdens de werking. Instellen van de uitblaasrichting lukt niet. De uitblaasrichting kan niet gewijzigd worden.

• Wanneer de temperatuur van de uitgeblazen lucht erg laag is, evenals tijdens het ontdooien, wordt automatisch de horizontale uitblaasrichting aangehouden.

• De stand van de jaloezien wordt soms afzonderlijk ingesteld. Wanneer de uitblaasrichting wordt gewijzigd, bewegen de jaloezien enkele malen achtereen, om dan te stoppen in de gekozen stand. Wanneer de uitblaasrichting wordt gewijzigd, bewegen de jaloezien na het opzoeken van de normale uitgangsstand. Stof Stofopeenhoping in de binnenunit wordt afgevoerd. Wanneer u de ventilator voor het eerst op hoge snelheid gebruikt, kan de ventilator soms sneller draaien dan de instelsnelheid (3 tot 30 minuten). Dit is om de werking te controleren en om te controleren of de rotatie van de ventilatormotor binnen het gebruiksbereik ligt. Probleem Oorzaak Het apparaat werkt niet. Onmiddellijk nadat het apparaat AAN is gezet. De werking begint nog even niet gedurende ongeveer de eerste 3 minuten, omdat het compressorbeveiligingscircuit is ingeschakeld. Wanneer de werking wordt gestopt en onmiddellijk hervat. Lawaai Tijdens de verwarming klinken er vaak bijgeluiden. Tijdens het ontdooien Stoom Tijdens de verwarming komt er vaak stoom vrij. Na stoppen met de afstandsbediening blijft de ventilator van de buitenunit soms een tijdlang doordraaien, ook al is de buitencompressor gestopt. De ventilator draait door voor een soepele werking. 06_F569612_NL.fm Page 84 Wednesday, September 24, 2014 9:50 AM85

CONTROLEREN VOORDAT U EEN REPARATEUR BELT

Als uw airconditioner nog steeds niet goed werkt, ook na het controleren van de bovenstaande punten, stopt u dan eerst de werking en schakel de stroom uit. Neem vervolgens contact op met uw leverancier en geef het serienummer en de aard van het probleem door. Probeer nooit om zelf uw airconditioner te repareren, want dat zou zeer gevaarlijk voor u kunnen zijn. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-scherm van de afstandsbediening.

• Blokkeer de luchtinlaat en de uitblaasopening van het apparaat niet. Als n hiervan geblokkeerd wordt, zal het apparaat niet goed werken en kan het schade oplopen.

• Zorg dat er geen direct zonlicht de kamer binnenstroomt. Sluit de gordijnen, jaloezien of zongordijnen. Zolang de wanden of het plafond van de kamer door de zon verwarmd worden, zal het koelen van de kamer langer duren. Vooral doen

• Houd het luchtfilter altijd zo schoon mogelijk. (Zie "ONDERHOUD EN REINIGING".) Bij een verstopt filter zullen de prestaties van het apparaat afnemen.

• Om te voorkomen dat de frisse lucht na airconditioning direct ontsnapt, dient u ramen, deuren en andere openingen gesloten te houden. Als de stroom uitvalt terwijl het apparaat in werking is Als de stroomvoorziening van dit apparaat tijdelijk wegvalt, zal het apparaat automatisch de werking hervatten zodra het weer stroom krijgt, met dezelfde instellingen als van vr de stroomonderbreking. Probleem Oorzaak Oplossing De airconditioner werkt helemaal niet, ook al is de stroom ingeschakeld. Er is een stroomonderbreking (geweest). Druk weer op de AAN/UIT-toets van de afstandsbediening. De bedieningstoets staat in de uit-stand. • Schakel de stroom weer in als de hoofdstroomschakelaar werd uitgeschakeld.

• Als de stroomonderbreker vanzelf is uitgeschakeld, raadpleegt u dan uw leverancier zonder opnieuw in te schakelen. Er is een zekering gesprongen. Als er een zekering is gesprongen, raadpleegt u uw leverancier. Onvoldoende koeling of verwarming De luchtinlaat of luchtuitblaasopening van de binnen- en buitenunits is verstopt door stof of ander materiaal. Verwijder het stof en blokkerend materiaal. De windsnelheidsschakelaar staat op "Low". Schakel over naar "High" of "Strong". Onjuiste temperatuurinstellingen Zie de "TIPS VOOR ENERGIEBESPARING". Er komt direct zonlicht de kamer binnen in de koelingsstand. Er staan n of meer deuren en/of ramen open. Het luchtfilter is verstopt. Zie onder "ONDERHOUD EN REINIGING". Te veel warmtebronnen in de kamer in de koelingsstand. Verminder het aantal warmtebronnen en gebruik ze zo min mogelijk. Te veel personen in de kamer in de koelingsstand. Verminder de temperatuurinstellingen of of schakel over naar "High" of "Strong". OPMERKING 06_F569612_NL.fm Page 85 Wednesday, September 24, 2014 9:50 AM86 ÍNDICE Página
