GEBRUIKSAANWIJZING CUBZ60XKE PANASONIC

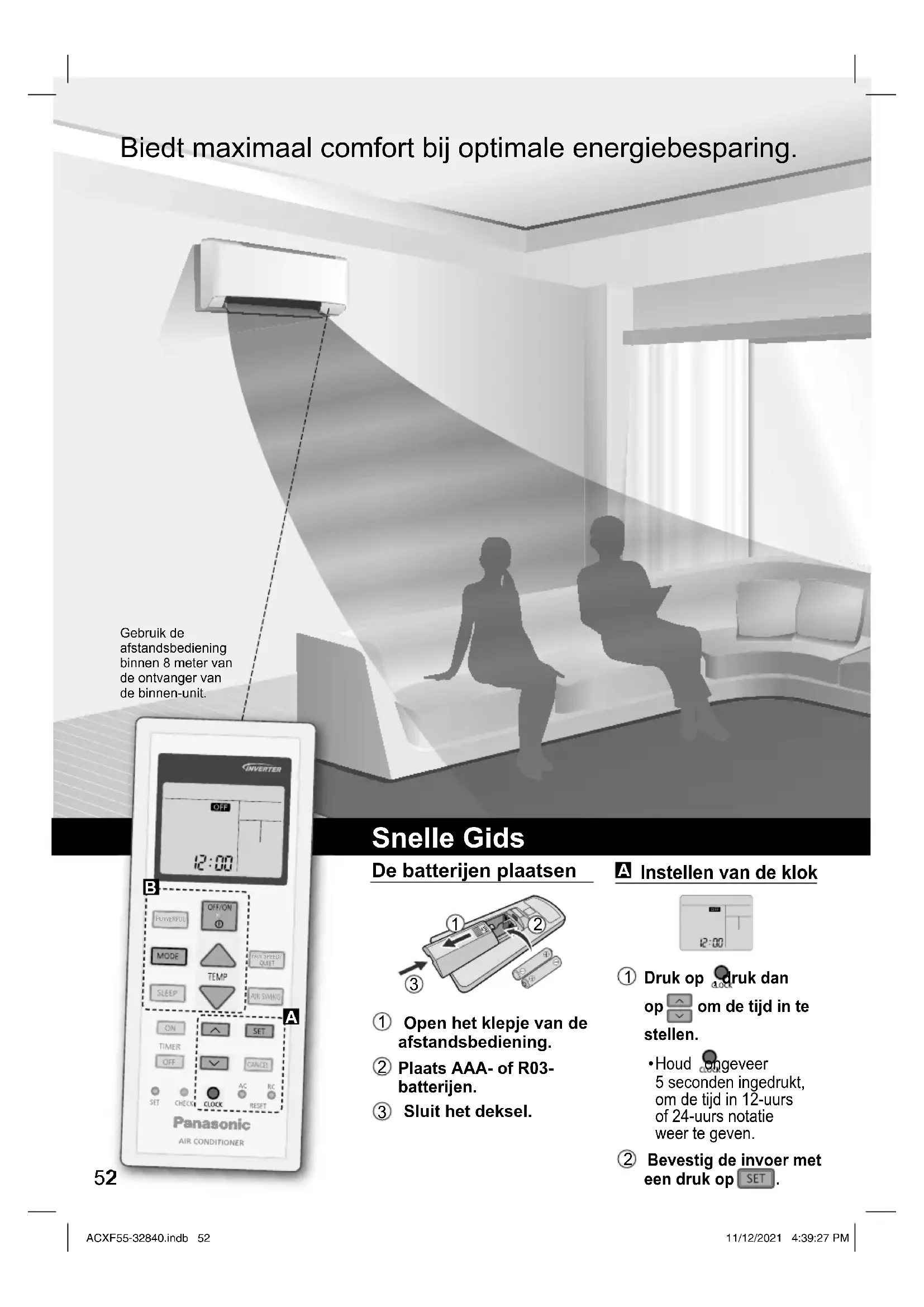

Open het klepje van de afstandsbediening.

Plaats AAA- of R03- batterijen.

Instellen van de klok

om de tijd in te stellen.

Houd ongeveer 5 seconden ingedrukt, om de tijd in 12-uurs of 24-uurs notatie weer te geven.

Bevestig de invoer met een druk op

• 2 x schroeven voor de afstandbedieninghouder De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Ze kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Druk op TEMP UP, TEMP DOWN om de gewenste temperatuur te selecteren. OmhoogOmlaag Instellingsbereik: 16,0 °C ~ 30,0 °C / 60 °F ~ 86 °F.

• Houd ongeveer 10 seconden ingedrukt, om de temperatuur in °C or °F weer te geven. Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Als de unit AAN staat, verdwijnt van het scherm van de afstandsbediening.

Druk op om de gewenste stand te selecteren. DRY AUTO HEAT COOL ACXF55-32840.indb 53ACXF55-32840.indb 53 11/12/2021 4:39:28 PM11/12/2021 4:39:28 PM54 Het gebruik Indicatoren To adjust airfl ow direction Richting Van De Luchtstroom Aanpassen AIR SWING In verticale richting POWERFULFAN SPEED/ Deze toets wordt in normaalbedrijf niet gebruikt. Indrukken om de standaardinstelling van de afstandsbediening te herstellen. POWERTIMER Maximaal comfort terwijl u slaapt

• Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo.

• Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.

• Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

• Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

• Deze functie kan worden uitgeschakeld door de betreffende knop in te drukken totdat de slaaptimer 0.0h heeft bereikt. SLEEP In verticale richting:

• Verstel de klep niet met de hand.

• In horizontale richting is het handmatig instelbaar zoals aangegeven. VENTILATORSNELHEID:

• Als FAN AUTO (VENTILATOR AUTOMATISCH) is gekozen, wordt de ventilatorsnelheid automatisch aangepast op de bedrijfsstand. STILLE:

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom. Om de VENTILATORSNELHEID en de STILLE stand aan te passen FAN SPEED/ AUTO FAN QUIET Om de gewenste temperatuur snel te bereiken

Deze functie stopt automatisch na 20 minuten.

• Kan tegelijkertijd worden geselecteerd.

• Kan in alle standen worden geactiveerd.

• Kunnen niet tegelijkertijd worden geselecteerd. Gebruiksomstandigheden Gebruik deze airconditioner binnen het volgende temperatuurbereik. Temperatuur °C (°F) Binnen Buiten

Selecteer TIMER ON of TIMER OFF. Voorbeeld: UIT om 22:00

• Bij elke keer indrukken: OFF (sluit de instelling)

• Druk om de timer uit te schakelen op of en selecteer de betreffende instelling of en druk daarna op .

• Als de timer handmatig uitgezet is of na een stroomuitval, kunt u de timer weer herstellen. Druk op of en selecteer de betreffende instelling

• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.

• De werking van de timer volgt de instelling van de klok op de afstandsbediening en wordt dagelijks herhaald als de timer is ingesteld. Zie de beknopte handleiding voor het instellen van de klok. De timer kan zo worden ingesteld dat op 2 verschillende vooraf ingestelde tijden de unit aan- en uitgezet wordt. Het gebruik ACXF55-32840.indb 55ACXF55-32840.indb 55 11/12/2021 4:39:29 PM11/12/2021 4:39:29 PM56 Meer weten... Bedieningsstand AUTO : Het POWER-lampje gaat in de beginfase knipperen. De unit kiest elke 10 minuten een bedrijfsstand, afhankelijk van de instelling en de ruimtetemperatuur. VERWARMEN : Het POWER-lampje gaat in de beginfase knipperen. De unit heeft enige tijd nodig om op te warmen.

• Als in de stand VERWARMEN het systeem is vergrendeld en een andere bedrijfsstand wordt gekozen, dan stopt de binnenunit en gaat het POWER- lampje knipperen. KOELEN : Zorgt voor een effi ciënte comfortabele koeling zoals u dat wenst. DROGEN : Werkt met een lage ventilatorsnelheid om zo voor een aangename koeling te zorgen. Temperatuurinstelling voor energiebesparing U kunt energie besparen als de unit binnen het aanbevolen temperatuurbereik werkt. VERWARMEN : 20,0 °C ~ 24,0 °C / 68 °F ~ 75 °F. KOELEN : 26,0 °C ~ 28,0 °C / 79 °F ~ 82 °F. Richting van de luchtstroom In de stand KOELEN/DROGEN : Als AUTO is ingesteld, zwenkt de luchtklep automatisch omhoog of omlaag. In de modus VERWARMEN : Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht. Automatische herstartfunctie

• Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld. ACXF55-32840.indb 56ACXF55-32840.indb 56 11/12/2021 4:39:29 PM11/12/2021 4:39:29 PM57 Nederlands Reinigen van de airconditioner De unit moet met regelmatige intervallen worden gereinigd, zodat deze optimaal kan werken. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode "H 99" aangegeven. Neem contact op met een geautoriseerde dealer.

Schakel de voeding uit en trek de stekker uit het stopcontact, voordat de unit wordt gereinigd.

Raak niet de aluminium vin aan, omdat de scherpe delen letsel kunnen veroorzaken.

Gebruik geen benzeen, verdunner of schuurpoeder.

Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

Gebruik geen water dat warmer is dan 40 °C / 104 °F. Binnenunit Veeg de unit zachtjes af met een zachte en droge doek. Spiralen en ventilatoren moeten periodiek door een erkende dealer worden gereinigd. Buitenunit Ruim vuil op dat rond de unit ligt. Verwijder een eventuele verstopping van de afvoerpijp. Luchtfi lter Eens per 2 weken

Was/spoel de fi lters voorzichtig met water om schade aan het oppervlak te voorkomen.

Droog de fi lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

Vervang beschadigde fi lters. Luchtfi lter verwijderen Luchtfi lter bevestigen Verwijder van de unit In het apparaat plaatsen Binnenunit AUTO OFF/ON Aluminium vin Voorpaneel Luchtfi lter Luchtreinigingsfi lter Luchtreinigingsfi lter Luchtreinigingsfi lter

Het luchtreinigingsfi lter mag niet gewassen worden.

Vervang beschadigde fi lters. Onderdeelnr.: CZ-SA31P (elke 2 jaar vervangen). Voorpaneel Was het voorzichtig af en droog het. Verwijdering van het voorpaneel

Breng boven het horizontale niveau.

Trek omhoog. Horizontaal Goed afsluiten AUTO OFF/ON

Laat het overeenkomen en druk in.

Druk aan weerszijden en in het midden van het voorpaneel. Meer weten... / Reinigen van de airconditioner ACXF55-32840.indb 57ACXF55-32840.indb 57 11/12/2021 4:39:29 PM11/12/2021 4:39:29 PM58 Problemen oplossen De volgende symptomen geven niet een defect aan. Symptoom Oorzaak De POWER-indicator knippert voordat de unit wordt ingeschakeld.• Dit is de eerste stap als voorbereiding van de werking in de stand TIMER, nadat deze is ingesteld.Als de timer is ingesteld op AAN, kan de unit eerder starten (tot 35 minuten) vóór de feitelijk ingestelde tijd, zodat de gewenste temperatuur op tijd wordt bereikt.Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep).• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO). Het POWER-lampje knippert en stopt dan met knipperen in de stand KOELEN/DROGEN.

• Het systeem is vergrendeld en werkt alleen in de stand VERWARMEN. TIMER-indicator is altijd aan. • Als de timer is ingesteld, wordt de timerinstelling dagelijks herhaald.Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.• De vertraging dient ter bescherming van de compressor van de unit.De koel-/verwarmingscapaciteit wordt bij de laagste instelling van de ventilatorsnelheid gereduceerd.• De laagste ventilatorsnelheid zorgt voor een stille werking, waardoor afhankelijk van de omstandigheden de koel/verwarmingscapaciteit kan worden gereduceerd. Verhoog de ventilatorsnelheid voor een hogere capaciteit.De binnenventilator stopt af en toe tijdens verwarmen.• Onbedoeld koelen voorkomen.De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.• Zo verdrijft u de omgevingsgeur.De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.Krakend geluid tijdens bedrijf. • Wijzigingen in temperatuur zorgen ervoor dat de unit uitzet en krimpt.Tijdens werking klinkt er geluid van stromend water.• Stromend koelmiddel in het apparaat.Er komt damp uit de binnenunit. • Tijdens het koelen, kan de uitgeblazen koude lucht tot waterdamp condenseren.Er komt water of stoom uit de buitenunit. • Tijdens het koelen treedt er condensatie op koude leidingen op en het gecondenseerde water kan van de buitenunit druipen.Verkleuring van kunststof onderdelen. • Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen. Het wordt versneld bij blootstelling aan warmte, zonlicht, uv-straling of omgevingsfactoren. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer De stand VERWARMEN/KOELEN werkt niet goed. • Stel de temperatuur correct in.• Sluit alle deuren en ramen.• Maak de fi lters schoon of vervang ze.• Verwijder elke obstructie bij de lucht in- en uitlaatopingen.Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.• Sluit het voorpaneel correct.Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)• Plaats de batterijen correct.• Vervang zwakke batterijen.Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.• Controleer of de timers zijn ingesteld.Het apparaat ontvangt geen signaal van deafstandsbediening.• Controller, of de ontvanger niet geblokkeerd wordt.• Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Neem contact op met een geautoriseerde dealer. ACXF55-32840.indb 58ACXF55-32840.indb 58 11/12/2021 4:39:31 PM11/12/2021 4:39:31 PM59 Nederlands Als... ■ De afstandsbediening ontbreekt of er is een storing opgetreden AUTO OFF/ON

1. Het frontpaneel omhoog brengen.

2. Druk één keer op AUTO OFF/ON om de stand AUTO te gebruiken.

3. Druk op AUTO OFF/ON tot u 1 pieptoon hoort, laat dan de knop los om

de stand geforceerd KOELEN te gebruiken.

4. Druk op AUTO OFF/ON tot u 2 pieptonen hoort, laat dan de knop los om

de stand geforceerd VERWARMEN te gebruiken.

5. Druk weer op AUTO OFF/ON om de unit uit te schakelen.

■ De controlelampjes zijn te helder

• Om de helderheid van de aanduiding op de unit te dimmen of te herstellen, druk 5 seconden lang op op de afstandsbediening. ■ Uitvoeren van een seizoensinspectie na een lange periode buiten gebruik te zijn geweest

• Controleer de batterijen.

• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.

• Gebruik AUTO OFF/ON op de unit om de stand KOELEN/VERWARMEN te selecteren. Zie voor meer informatie “De afstandsbediening ontbreekt of er is een storing opgetreden” hierboven. Na 15 minuten gewerkt te hebben, is het volgende temperatuurverschil tussen luchtinlaat en luchtuitlaat normaal:

■ De unit wordt voor een langere periode niet gebruikt

• Activeer de verwarmingsmodus gedurende 2~3 uur, om de vochtigheid, die achtergebleven is in de binnendelen, volkomen te verwijderen. Dit is ter voorkoming van aangroei van schimmels.

• Schakel de voeding uit en trek de stekker van de unit uit het stopcontact.

• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE VOEDING UIT EN TREK DE STEKKER VAN DE UNIT UIT HET STOPCONTACT. Neem dan contact op met een erkende dealer in de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort. Problemen oplossen ACXF55-32840.indb 59ACXF55-32840.indb 59 11/12/2021 4:39:31 PM11/12/2021 4:39:31 PM60 Problemen oplossen Opvragen van foutcodes Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert.

Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode Schakel de unit uit en deel de foutcode mee aan een erkende dealer.

• Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies. Weergave diagnose Afwijking/beveiligingssysteem H 00 Geen storing in het geheugen H 11 Afwijkende communicatie binnen-/buitenunit H 12 Capaciteit binnenunit niet afgestemd H 14 Afwijking temperatuursensor luchtinlaat binnenunit H 15 Afwijking temperatuursensor compressor buitenunit H 16 Afwijking transformator buitenunit H 17 Afwijking temperatuursensor aanzuig buitenunit H 19 Mechanisme ventilatormotor binnenunit geblokkeerd H 21 Afwijking in werking vlotterschakelaar binnenunit H 23 Afwijking temperatuursensor 1 warmtewisselaar binnenunit H 24 Afwijking temperatuursensor 2 warmtewisselaar binnenunit H 25 Afwijking ionisatieapparaat binnenunit H 26 Afwijking negatieve ionen H 27 Afwijking luchttemperatuursensor buitenunit H 28 Afwijking temperatuursensor 1 warmtewisselaar buitenunit H 30 Afwijking temperatuursensor afvoerleiding buitenunit H 31 Afwijking sensor zwembad H 32 Afwijking temperatuursensor 2 warmtewisselaar buitenunit H 33 Afwijking verkeerde verbinding binnen-/ buitenunit H 34 Afwijking temperatuursensor warmtegeleider buitenunit H 35 Afwijking tegenstroming water binnen-/ buitenunit H 36 Afwijking temperatuursensor gasleiding buitenunit H 37 Afwijking temperatuursensor vloeistofl eiding buitenunit H 38 Niet afgestemde binnen-/buitenunit (merkcode) H 39 Afwijkende unit of stand-byunits binnen Weergave diagnose Afwijking/beveiligingssysteem H 41 Afwijkende aansluiting bedrading of leidingen H 50 Ventilatormotor vergrendeld H 51 Ventilatormotor vergrendeld H 52 Afwijking vaststelling links-rechts eindschakelaar H 58 Afwijking gassensor binnenunit H 59 Afwijking eco-sensor H 64 Afwijking hogedruksensor buitenunit H 67 Afwijking nanoe H 70 Afwijking lichtsensor H 71 Afwijking gelijkstroom koelventilator in bedieningspaneel H 72 Afwijking temperatuursensor tank H 85 Afwijkende communicatie tussen de binnenunit en de draadloze LAN-module H 97 Mechanisme ventilatormotor buitenunit geblokkeerd H 98 Beveiliging hoge druk binnenunit H 99 Vorstbescherming binnenunit F 11 Afwijking schakeling 4-wegklep F 16 Beveiliging totale stroom F 17 Afwijking bevriezing stand-byunit binnen F 18 Afwijking droge circuit geblokkeerd F 87 Bescherming oververhitting bedieningskast F 90 Beveiliging circuit vermogensfactorcorrectie F 91 Afwijking koelcircuit F 93 Afwijkende omwenteling compressor buitenunit F 94 Overshootbeveiliging uitlaatdruk compressor F 95 Hogedrukbeveiliging koeling buitenunit F 96 Oververhittingsbeveiliging voedingstransistormodule F 97 Oververhittingsbeveiliging compressor F 98 Beveiliging totale stroom F 99 Piekdetectie gelijkstroom (DC) buitenunit
