РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDR992BT JVC

ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ

Дата изготовления (месяц/год) находится на этикетке устройства. В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства. Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного обслуживания JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним. Условия хранения: Температура: от –30°C до +85°C Влажность: от 0% до 90% JS_JVC_KD_R992BT_E_C01.indd iJS_JVC_KD_R992BT_E_C01.indd i 7/14/2017 3:31:29 PM7/14/2017 3:31:29 PMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-R992BT/KD-R899BT/ KD-R891BT/KD-R794BT/KD-R792BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети

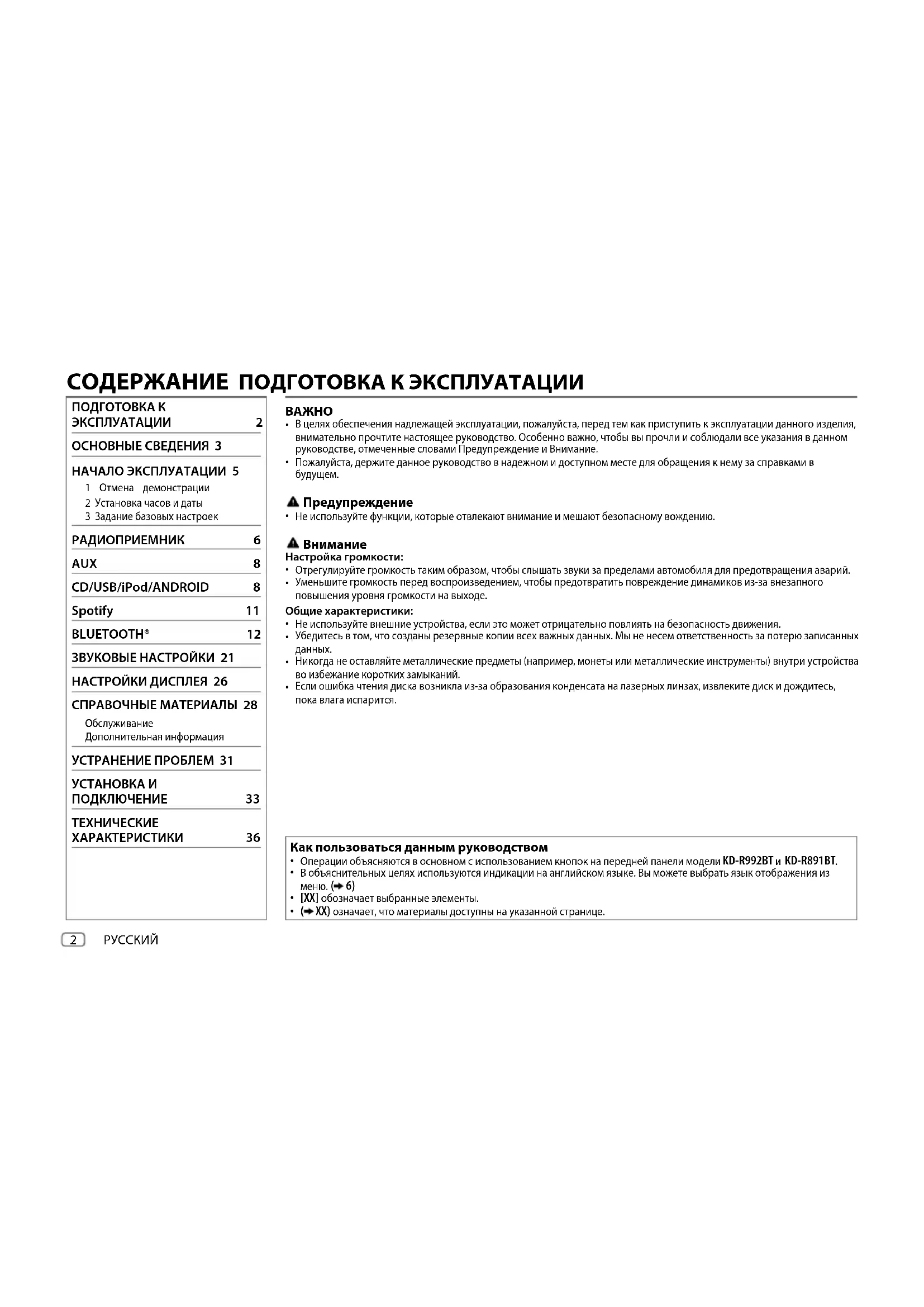

CОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.

Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в

Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Настройка громкости:

Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.

Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе. Общие характеристики:

Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.

Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных

Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.

Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ 2 ОСНОВНЫЕ СВЕДЕНИЯ 3 НАЧАЛО ЭКСПЛУАТАЦИИ 5 1 Отмена демонстрации 2 Установка часов и даты 3 Задание базовых настроек РАДИОПРИЕМНИК 6 AUX 8 CD/USB/iPod/ANDROID 8 Spotify 11 BLUETOOTH® 12 ЗВУКОВЫЕ НАСТРОЙКИ 21 НАСТРОЙКИ ДИСПЛЕЯ 26 СПРАВОЧНЫЕ МАТЕРИАЛЫ 28 Обслуживание Дополнительная информация УСТРАНЕНИЕ ПРОБЛЕМ 31 УСТАНОВКА И ПОДКЛЮЧЕНИЕ 33 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 36 Как пользоваться данным руководством

Операции объясняются в основном с использованием кнопок на передней панели модели KD-R992BT

В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из

[XX] обозначает выбранные элементы.

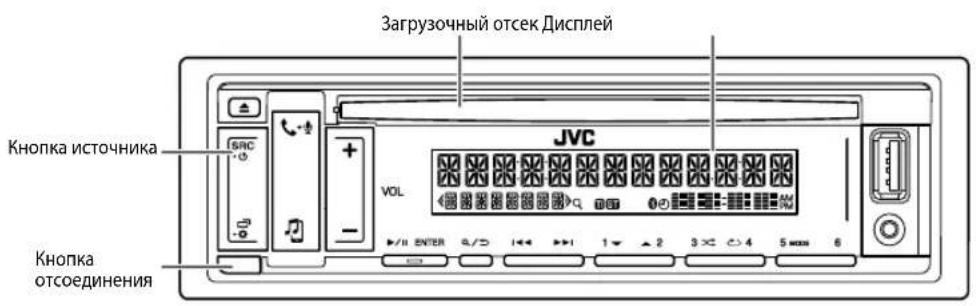

ОСНОВНЫЕ СВЕДЕНИЯ Задача На передней панели Включение питания Нажмите кнопку .

Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Поверните ручку регулировки громкости. Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.

Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы. Выберите источник

Нажмите кнопку несколько раз.

Нажмите кнопку , затем поверните ручку регулировки громкости в течение 2 секунд. Изменение отображаемой

Нажмите кнопку несколько раз. ( 29, 30) Выбор элемента

Поверните ручку регулировки громкости для выбора элемента.

Нажмите ручку для подтверждения. Прикрепление Порядок сброса Отсоединение Передняя панель для KD-R992BT

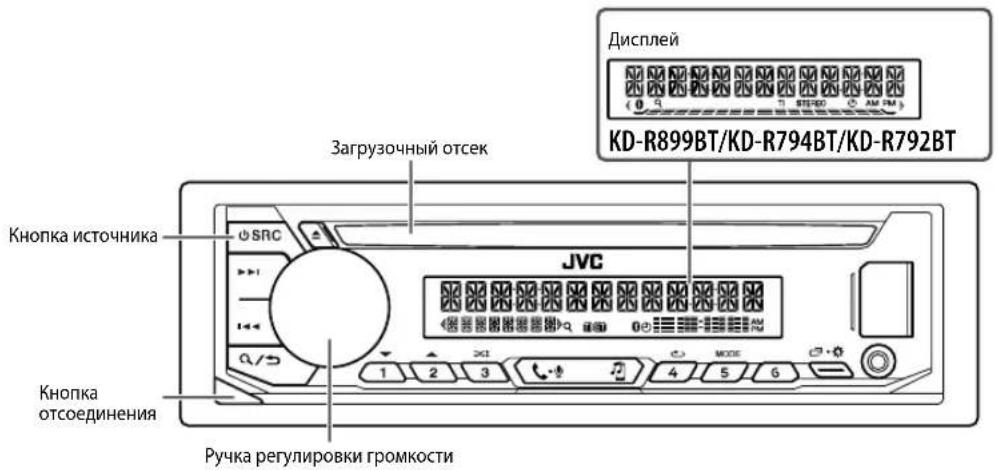

KD-R792BT KD-R899BT/KD-R794BT/KD-R792BT Ручка регулировки громкости Загрузочный отсек

отсоединения Кнопка источника

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели. JS_JVC_KD_R992BT_E_RU.indd 3JS_JVC_KD_R992BT_E_RU.indd 3 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AM4

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ОСНОВНЫЕ СВЕДЕНИЯ Задача На передней панели Включение питания Нажмите кнопку .

Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Нажмите кнопку .

Нажмите и удерживайте в нажатом положении для последовательного увеличения уровня громкости громкости до 15. Нажмите кнопку , чтобы выключить звук или приостановить воспроизведение.

Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы. Выберите источник

Нажмите кнопку несколько раз.

Нажмите , затем нажмите в течение 2 секунд. Изменение отображаемой

Нажмите кнопку несколько раз. ( 29, 30) Выбор элемента

Нажмите чтобы выбрать элемент.

Нажмите для подтверждения. Прикрепление Порядок сброса Отсоединение Передняя панель для KD-R891BT Загрузочный отсек Дисплей

отсоединения Кнопка источника Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели. JS_JVC_KD_R992BT_E_RU.indd 4JS_JVC_KD_R992BT_E_RU.indd 4 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) НАЧАЛО ЭКСПЛУАТАЦИИ Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4. Отмена демонстрации При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES] ) на дисплее отображается следующая информация: KD-R992BT

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES]

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”. KD-R891BT

“CANCEL DEMO” “PRESS ENTER” 1 Нажмите кнопку . В качестве начальной настройки выбрано значение [YES]

2 Нажмите кнопку еще раз. Отображается надпись “DEMO OFF”. Установка часов и даты

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

4)’ , чтобы выбрать [CLOCK]

3 Выполните операцию ‘выбор элемента ( 3

4)’ , чтобы настроить

[24H] 4 Выполните операцию ‘выбор элемента ( 3

4)’ , чтобы установить

[DATESET] установите день, месяц и год 5 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку .

Задание базовых настроек

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

4)’ чтобы выбрать элемент (cм. следующую таблицу) 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

SYSTEM KEYBEEP (Не применимо, когда выбран 3-полосный кроссовер.)

:Включение звука нажатия кнопки.; OFF :Выключение SOURCESELECT AMSRC

:Включение варианта AM при выборе источника.; OFF :Отключение. ( 6) SPOTIFY SRC

:Включение варианта SPOTIFY при выборе источника.; OFF :Отключение. ( 11) BUILT-IN AUX

:Включение варианта AUX при выборе источника.; OFF :Отключение. ( 8)

UPDATESYSTEM F/WUP xxxx YES :Запуск обновления встроенного программного обеспечения.;

(обновление не запущено). Подробнее об обновлении встроенного программного обеспечения см.: <http://www.jvc.net/cs/car/>.

:Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций).;

Не отображается, если выбран соответствующий источник.

:Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System.; OFF

CLOCKDISPLAY ON :Даже в выключенном состоянии на дисплее отображается текущее время.; OFF

ENGLISH Выберите язык отображения для меню и в применимых случаях информации о музыке. По умолчанию выбрано значение ENGLISH

ESPANOL РАДИОПРИЕМНИК Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4. Поиск радиостанции

Нажмите кнопку источника несколько раз для выбора FM или AM. 2 Нажмите кнопку для автоматического поиска радиостанции.

Нажмите и удерживайте нажатой кнопку , пока символ “M” не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Индикатор “ST” или “STEREO” загорается при приеме стереосигнала FM-трансляции достаточного уровня. Настройки в памяти Можно сохранять до 18 радиостанций FM и 6 радиостанций AM. Сохранение радиостанции При прослушивании радиостанции.... Нажмите и удерживайте нажатой одну из нумерованных кнопок (1–6).

1 Нажмите и удерживайте нажатой следующую кнопку, пока не замигает текст “PRESETMODE”. KD-R992BT

KD-R792BT : pучка регулировки громкости KD-R891BT

2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать запрограммированный номер. Запрограммированный номер мигает, и отображается надпись “MEMORY”. Выбор сохраненной радиостанции Нажмите одну из нумерованных кнопок (1–6).

1 Нажмите кнопку . 2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать запрограммированный номер. JS_JVC_KD_R992BT_E_RU.indd 6JS_JVC_KD_R992BT_E_RU.indd 6 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AMРУССКИЙ

:Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.); WIDE

возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.

:Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть

:Устройство временно переключается на программу новостей, если она доступна.; OFF

: Переключение на другую станцию только в определенном регионе с помощью элемента управления “AF”.; OFF

: Автоматический поиск другой станции, транслирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным.; OFF

TI ON : Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор “TI”), во время прослушивания всех источников, кроме режима AM. ; OFF

Выберите код PTY (см. ниже). Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

Доступно для выбора, только когда в действии

Только для источника FM. Код PTY NEWS

DOCUMENT Другие настройки

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

TUNERSETTING RADIO TIMER Включение радио в определенное время независимо от текущего источника.

OFF :Выбор частоты включения таймера.

:Выбор диапазона частот.

(для AM):Выбор запрограммированной радиостанции.

и времени включения.

” загорается после завершения. Таймер радио не будет включен в следующих случаях.

Устройство выключено.

[SOURCESELECT] после выбора таймера радио для AM. ( 5) SSM SSM01–06

SSM13–18 : Автоматическое программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций.

SSM13–18 для сохранения следующих 12 радиостанций.

:Поиск только радиостанций FM-диапазона с хорошим качеством приема.; OFF

Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Начало воспроизведения Происходит автоматическая смена источника, и начинается воспроизведение.

Не оставляйте кабель в автомобиле, когда он не используется.

При подключении устройства Android отобразится “Press [VIEW] to install JVC MUSIC PLAY APP”. Следуйте инструкциям на экране, чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. Для получения дополнительной информации посетите <http://www.jvc.net/cs/car/>. Использование портативного аудиопроигрывателя

Подключите портативный аудиопроигрыватель (имеется в

( 5) 3 Нажмите кнопку источника несколько раз для выбора AUX. 4 Включите портативный аудиопроигрыватель и начните воспроизведение. Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала. AUX CD/USB/iPod/ANDROID Извлечение диска Верхняя сторона KD-R992BT/KD-R899BT/KD-R794BT/KD-R792BT: KD-R891BT: Извлечение диска Верхняя сторона Мини-стереоразъем 3,5мм с разъемом в форме буквы “L” (имеется в продаже) Мини-стереоразъем 3,5мм с разъемом в форме буквы “L” (имеется в продаже) Портативный аудиопроигрыватель Портативный аудиопроигрыватель Дополнительный входной разъем Дополнительный входной разъем KD-R992BT/ KD-R899BT/ KD-R794BT/ KD-R792BT KD-R891BT Кабель USB 2.0

(имеется в продаже) Кабель USB

(имеется в продаже) ANDROID

Аксессуар устройства iPod/iPhone

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4.

Доступные для выбора источники: KD-R992BT

Задача На передней панели Перемотка назад

Нажмите и удерживайте нажатой кнопку . Выбор дорожки

Нажмите кнопку . Воспроизведение

Нажмите кнопку несколько раз. TRACKREPEAT

ALLREPEAT : Звуковой компакт-диск TRACKREPEAT

REPEATOFF : iPod или ANDROID Воспроизведение в случайном

Нажмите кнопку несколько раз. ALLRANDOM

RANDOMOFF : Звуковой компакт-диск FOLDERRANDOM

Для ANDROID: Применимо, только если выбрано [AUTO MODE]

Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod/ANDROID.

Для iPod/ANDROID: Применимо, только если выбрано [HEADMODE]

Выбор режима управления Когда источником является iPod USB, последовательно

HEAD MODE : Управление устройством iPod с данного устройства. IPHONE MODE : Управление устройством iPod с самого iPod. Однако вы по-прежнему можете запускать воспроизведение/ ставить на паузу или пропускать файлы с данного устройства. Когда источником является ANDROID, последовательно

AUTO MODE : Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android. AUDIO MODE : Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства. Выбор музыкального диска Когда источником является USB, последовательно нажимайте

Будут воспроизводиться песни, сохраненные на следующем диске.

Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

Выбранный привод устройства с несколькими дисками. JS_JVC_KD_R992BT_E_RU.indd 9JS_JVC_KD_R992BT_E_RU.indd 9 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AM10

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Настройки для использования приложения JVC Remote (для KD-R992BT/KD-R899BT/KD-R891BT) Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC с устройства iPhone/iPod (через входной USB-

Подготовка: Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите <http://www.jvc.net/cs/car/>. Вы можете выполнить настройки таким же образом, как соединение через Bluetooth. ( 19) Выбор файла из папки/списка Для iPod/ANDROID применимо, только когда выбрано [HEADMODE]

1 Нажмите кнопку . 2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать папку/список. 3 Выполните операцию ‘выбор элемента ( 3

Быстрый поиск (применимо только для источника CD, USB и ANDROID) Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним. Для быстрого просмотра списка выполните следующую операцию. KD-R992BT

KD-R792BT : Быстро поверните ручку регулировки громкости KD-R891BT : Нажмите и удерживайте нажатой кнопку Поиск по алфавиту (применимо только для источника iPod USB и ANDROID) Вы можете выполнить поиск файла по первому символу в имени. Для источника iPod USB Для выбора желаемого символа выполните следующую операцию (A–Z, 0–9 и OTHERS). KD-R992BT

или быстро поверните ручку регулировки громкости KD-R891BT: Нажмите кнопку

Выберите “OTHERS”, если первый символ отличается от A–Z, 0–9. Для источника ANDROID 1 Нажмите для перехода к поиску по символу. 2 Для выбора желаемого символа выполните следующую

KD-R792BT : Поверните ручку регулировки громкости KD-R891BT : Нажмите кнопку ^A^ : Верхний регистр (A–Z) _A_ : Нижний регистр (a–z) -0- : Цифры (0 – 9)

: Символ, отличный от A–Z и 0–9 3 Нажмите следующее, чтобы начать поиск. KD-R992BT

KD-R792BT : pучка регулировки громкости KD-R891BT

Для возврата к предыдущему элементу настройки нажмите кнопку .

Для отмены нажмите и удерживайте нажатой кнопку . JS_JVC_KD_R992BT_E_RU.indd 10JS_JVC_KD_R992BT_E_RU.indd 10 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Spotify Подготовка: Установите последнюю версию приложения Spotify на ваше устройство (iPhone/ iPod touch), затем создайте учетную запись и войдите в Spotify.

KD-R792BT : Вы можете прослушивать Spotify только через соединение Bluetooth с устройством Android. ( 20) Начало прослушивания

Откройте приложение Spotify на вашем устройстве. 2 Подсоедините ваше устройство к входному USB-разъему. KD-R992BT

3 Нажмите кнопку источника несколько раз для выбора SPOTIFY. Воспроизведение принимаемого вещания начнется автоматически.

Не оставляйте кабель в автомобиле, когда он не используется. Задача На передней панели Воспроизведение/пауза KD-R992BT

Нажмите ручку регулировки громкости. KD-R891BT : Нажмите кнопку . Пропуск дорожки Нажмите кнопку

/ T. Большие пальцы вверх или большие пальцы

Нажмите кнопку . Запустить радио Нажмите и удерживайте нажатой кнопку

Воспроизведение в режиме повтора

Нажмите кнопку несколько раз. ALLREPEAT

REPEATOFF Воспроизведение в случайном порядке

Нажмите кнопку несколько раз

Доступно только для пользователей с премиум аккаунтом.

Данная функция доступна только для дорожек в режиме Радио. Если выбраны большие пальцы вниз, текущая дорожка пропускается.

Доступно только для дорожек в списках воспроизведения. Сохранение информации о любимых песнях Во время прослушивания радио через Spotify... Нажмите и удерживайте следующую кнопку, чтобы сохранить информацию о песне. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

Отобразится “SAVED” и информация будет сохранена в “Your Music (Ваша музыка)” или “Your Library (Ваша библиотека)” в вашем аккаунте на Spotify. Чтобы удалить из памяти, повторите ту же процедуру. Отобразится “REMOVED” и информация будет удалена из “Your Music (Ваша музыка)” или “Your Library (Ваша библиотека)” в вашем аккаунте на Spotify. Входной USB-разъем Аксессуар устройства iPod/iPhone* Входной USB-разъем Аксессуар устройства iPod/iPhone* JS_JVC_KD_R992BT_E_RU.indd 11JS_JVC_KD_R992BT_E_RU.indd 11 16/8/2017 11:37:06 AM16/8/2017 11:37:06 AM12

Нажмите кнопку . 2 Выполните операцию ‘выбор элемента ( 3

’, чтобы выбрать тип списка. Отображаемые типы списков отличаются в зависимости от информации, переданной со Spotify. 3 Выполните операцию ‘выбор элемента ( 3

’, чтобы выбрать желаемую песню или радиостанцию. Для быстрого просмотра списка выполните следующую операцию. KD-R992BT

KD-R792BT : Быстро поверните ручку регулировки громкости KD-R891BT : Нажмите и удерживайте нажатой кнопку Для отмены нажмите и удерживайте нажатой кнопку . Spotify BLUETOOTH® BLUETOOTH — Подключение Поддерживаемые профили Bluetooth

Hands-Free Profile — профиль громкой связи (HFP)

Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP)

Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP)

Serial Port Profile — профиль последовательного порта (SPP)

Phonebook Access Profile — профиль доступа к телефонной книге (PBAP) Поддерживаемые кодеки Bluetooth

Advanced Audio Coding (AAC) Подключение микрофона Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки). Входной разъем микрофона Микрофон (входит в комплект поставки) Задняя панель JS_JVC_KD_R992BT_E_RU.indd 12JS_JVC_KD_R992BT_E_RU.indd 12 16/8/2017 11:37:07 AM16/8/2017 11:37:07 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Сопряжение и подключение устройства Bluetooth в первый раз

Для включения устройства нажмите кнопка источника. 2 На устройстве Bluetooth найдите и выберите “KD-R9 BT”/“KD-R8 BT”/“KD-R7 BT”. На дисплее мигает надпись “BTPAIRING”.

• Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска. 3 В зависимости от отображаемых на экране данных, выполните действие (A) или (B). Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже. (A) KD-R992BT

“XXXXXX” — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения. Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth,

Нажмите следующую операцию для подтверждения ключа доступа. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

Используйте устройство Bluetooth для подтверждения ключа доступа. (B) KD-R992BT

Нажмите следующее, чтобы начать сопряжение. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

• При прокрутке на экране сообщения “PAIRING” “PIN 0000” введите PIN-код “0000” на устройстве Bluetooth. Перед сопряжением можно установить нужный PIN-код. ( 17)

• Если отображается только сообщение “PAIRING”, с помощью устройства Bluetooth подтвердите сопряжение. Сообщение “PAIRING COMPLETED” отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ “

Данное устройство поддерживает SSP (Secure Simple Pairing).

Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.

После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство,

Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth. Однако в режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. (

Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.

Подробные сведения см. в руководстве устройства Bluetooth. Автоматическое сопряжение При подсоединении следующих устройств к входному USB-разъему автоматически активируется запрос на сопряжение (через Bluetooth). KD-R992BT

KD-R792BT : Устройство Android Нажмите следующее для сопряжения после того, как подтвердите имя устройства. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

Автоматически запрос на сопряжение активируется только при условии, что:

Функция Bluetooth подсоединенного устройства

Для параметра [AUTO PAIRING] установлено значение [ON]

Приложение JVC MUSIC PLAY установлено на устройстве Android ( 8) и выбрана опция [AUTO MODE] ( 9)

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH — Мобильный телефон Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4. Прием вызова При поступлении входящего вызова:

Кнопки будут мигать тем цветом, который вы выбрали в [RING COLOR]

Символьная кнопка будет мигать тем цветом, который вы выбрали в [RING COLOR]

Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами

Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. ( 15) Во время вызова:

Кнопки прекращают мигать и горят тем цветом, который вы выбрали в [RING COLOR]

Символьная кнопка прекращает мигать и горит тем цветом, который вы

Кнопки прекращают мигать.

Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано. BLUETOOTH® Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона. Задача На передней панели Первый входящий вызов... Ответ на вызов

или следующую кнопку. KD-R992BT

KD-R792BT : ручка регулировки

Отклонение вызова Нажмите и удерживайте

следующую кнопку. KD-R992BT

KD-R792BT : ручка регулировки

Завершение вызова Нажмите и удерживайте

следующую кнопку. KD-R992BT

KD-R792BT : ручка регулировки

Во время разговора при первом входящем вызове... Ответ на другой входящий вызов и удержание текущего

или следующую кнопку. KD-R992BT

KD-R792BT : ручка регулировки

Отклонение другого входящего вызова Нажмите и удерживайте

следующую кнопку. KD-R992BT

KD-R792BT : ручка регулировки

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Задача На передней панели При наличии двух активных вызовов... Завершение текущего вызова и активация удерживаемого вызова Нажмите и удерживайте или следующую

KD-R792BT : ручка регулировки

Переключение между текущим вызовом и удерживаемым вызовом Нажмите кнопку

Во время вызова выполните следующую

Поверните ручку регулировки громкости KD-R891BT : Нажмите кнопку

Переключение между режимами громкой связи и частного разговора

Во время вызова нажмите .

Эта настройка не влияет на уровень громкости других источников.

Нажмите и удерживайте в нажатом положении VOL + для последовательного увеличения уровня громкости громкости до 15.

Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth. Улучшение качества голосовой связи Во время разговора по телефону.... 1 Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать элемент

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

LEVEL–04 ): Чувствительность микрофона увеличивается с увеличением числа. NR LEVEL

LEVEL00 ): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора. ECHO CANCEL

LEVEL00 ): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного

Выполнение настроек для приема вызовов

Нажмите для включения режима Bluetooth. 2 Выполните операцию ‘выбор элемента ( 3

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. Для возврата к предыдущему элементу настройки нажмите кнопку

30 SEC :Устройство автоматически отвечает на входящий вызов через выбранное время (в секундах).; OFF

COLOR08 ): Выбор цвета подсветки кнопок или символьной кнопки для оповещения при поступлении входящего вызова и во время вызова.; OFF

BLINK02 ): Выбор шаблона мигания кнопок для оповещения при входящем вызове.; OFF

AUTO :Отображение заряда батареи и силы сигнала при обнаружении устройством Bluetooth-устройства и подключении Bluetooth-устройства.; OFF

Функционирование зависит от типа используемого телефона. Выполнение вызова Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию. 1 Нажмите для включения режима Bluetooth. Отобразится “(Имя первого устройства)”.

• Если подключены два телефона Bluetooth, нажмите еще раз, чтобы переключить на другой телефон. Отобразится “(Имя второго устройства)”. 2 Выполните операцию ‘выбор элемента ( 3

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. Для возврата к предыдущему элементу настройки нажмите кнопку . RECENT CALL (Применимо, только если телефон поддерживает PBAP.)

Нажмите следующую кнопку для выбора имени или номера телефона. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

• “<” указывает на входящий вызов, “>” указывает на исходящий вызов, а “M” указывает на пропущенный вызов.

• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO HISTORY”.

Нажмите следующее, чтобы выполнить вызов. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

BLUETOOTH® PHONEBOOK (Применимо, только если телефон поддерживает PBAP.)

Нажмите для выбора нужного знака (A–Z, 0–9 и OTHERS).

• “OTHERS” отображается, если первый символ отличается от A–Z, 0–9.

Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать имя.

Выполните операцию ‘выбор элемента ( 3

’, чтобы выбрать номер телефона и сделать вызов.

При сопряжении телефонная книга подключенного телефона автоматически передается на устройство.

Данное устройство может отображать только неакцентированные буквы. (Акцентированные буквы, такие как “Ú”, будут отображаться как “U”.) DIAL NUMBER

Выполните следующую операцию, чтобы выбрать число (0–9) или символ

Поверните ручку регулировки громкости KD-R891BT : Нажмите кнопку

Нажмите для переноса позиции ввода. Повторяйте действия

до тех пор, пока не завершите ввод номера телефона.

Нажмите следующее, чтобы выполнить вызов. KD-R992BT

ручка регулировки громкости KD-R891BT

VOICE Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. ( Выполнение вызова с помощью распознавания голоса) Выполнение вызова с помощью распознавания голоса

Нажмите и удерживайте для активации подсоединенного

2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.

Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.

Это устройство также поддерживает функцию интеллектуального личного помощника iPhone. JS_JVC_KD_R992BT_E_RU.indd 16JS_JVC_KD_R992BT_E_RU.indd 16 16/8/2017 11:37:07 AM16/8/2017 11:37:07 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Настройки в памяти Сохранение контакта в памяти Вы можете сохранить до 6 контактов под нумерованными кнопками (

1 Нажмите для включения режима Bluetooth. 2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать запрограммированный номер [RECENTCALL]

3 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать контакт или ввести номер телефона. Если контакт выбран, нажмите следующее для отображения номера телефона. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

4 Нажмите и удерживайте нажатой одну из нумерованных кнопок

1 – 6). После сохранения контакта отображается сообщение “MEMORY P(выбранный запрограммированный номер)”. Чтобы удалить контакт из памяти, в действии

сохраните пустой номер. Выполнение вызова из памяти

Нажмите для включения режима Bluetooth. 2 Нажмите одну из нумерованных кнопок (1 – 6). 3 Нажмите следующее, чтобы выполнить вызов. KD-R992BT

KD-R792BT : ручка регулировки громкости KD-R891BT

При отсутствии сохраненных в памяти контактов отображается сообщение “NO PRESET”. Настройки режима Bluetooth

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

Выбор телефона или аудиоустройства для подключения или отключения.

” отображается перед именем устройства при установлении соединения.

” отображается перед текущим воспроизводимым аудиоустройством. AUDIO SELECT

Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать устройство для удаления.

Выполните операцию ‘выбор элемента ( 3

4)’ чтобы выбрать [YES]

(0000) Изменение PIN-кода (до 6 цифр).

Для выбора числа выполните следующую операцию. KD-R992BT

Поверните ручку регулировки громкости KD-R891BT

Нажмите для переноса позиции ввода. Повторяйте действия

до тех пор, пока не завершите ввод PIN-кода.

Нажмите следующее, чтобы подтвердить. KD-R992BT

ручка регулировки громкости KD-R891BT

Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth. JS_JVC_KD_R992BT_E_RU.indd 17JS_JVC_KD_R992BT_E_RU.indd 17 16/8/2017 11:37:07 AM16/8/2017 11:37:07 AM18

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) RECONNECT ON :Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне действия.; OFF

:Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth (iPhone/iPod touch/устройство Android), когда оно подключено к входному разъему USB.В зависимости от операционной системы подключенного устройства, данная функция может не работать. ; OFF

INITIALIZE YES :Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.).;

INFORMATION MYBTNAME : Отображает имя устройства (“KD-R9 BT”/“KD-R8 BT”/ “KD-R7 BT”).; MYADDRESS : Отображает адрес этого устройства. Режим проверки совместимости Bluetooth Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth. 1 Нажмите и удерживайте нажатой кнопку . Отображается сообщение “BLUETOOTH” “CHECK MODE”. На дисплее прокручивается сообщение “SEARCH NOW USING PHONE” “PIN IS 0000”. 2 Найдите и выберите “KD-R9 BT”/“KD-R8 BT”/“KD-R7 BT” на устройстве Bluetooth в течение 3минут. 3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C). (A) “PAIRING” “XXXXXX” (6-значный ключ доступа) : Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.

(B) “PAIRING” “PIN IS 0000”

: Введите “0000” на устройстве Bluetooth. (C) “PAIRING” : Используйте устройство Bluetooth для подтверждения сопряжения. BLUETOOTH® После успешного выполнения сопряжения отображается сообщение “PAIRING OK” “[Имя устройства]” и запускается проверка совместимости Bluetooth. Если отобразится сообщение “CONNECT NOW USING PHONE”, выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить. На дисплее мигает надпись “TESTING”. Результаты подключения мигают на экране. “PAIRING OK” и/или “HANDS-FREE OK”

Совместимо с профилем громкой связи (HFP)

Совместимо с профилем расширенного распространения звука (A2DP)

Совместимо с профилем доступа к телефонной книге (PBAP) Через 30 секунд отобразится сообщение “PAIRING DELETED”, показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

Для отмены нажмите и удерживайте в нажатом положении кнопка источника, чтобы отключить питание, затем снова включите питание. JS_JVC_KD_R992BT_E_RU.indd 18JS_JVC_KD_R992BT_E_RU.indd 18 16/8/2017 11:37:07 AM16/8/2017 11:37:07 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH — Звук Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4. В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. Аудиопроигрыватель через Bluetooth

Нажмите кнопку источника несколько раз для выбора BTAUDIO.

• Нажатие напрямую переключает в BT AUDIO. 2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth. Задача На передней панели Воспроизведение/пауза KD-R992BT

Нажмите ручку регулировки громкости. KD-R891BT : Нажмите кнопку . Выбор группы/папки Нажмите кнопку

Переход назад/Переход

Нажмите и удерживайте нажатой кнопку

Воспроизведение в режиме повтора Нажмите кнопку несколько раз. TRACKREPEAT

REPEATOFF Воспроизведение в случайном порядке Нажмите кнопку несколько раз. GROUPRANDOM

RANDOMOFF Выбор файла из папки/

См. “Выбор файла из папки/списка” на стр. 10. Переключение между подключенными аудиоустройствами Bluetooth

Нажатие кнопки “Play” на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства. Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве. BLUETOOTH® Настройки для использования приложения JVC Remote Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC со следующих устройств. KD-R992BT

KD-R891BT : iPhone/iPod (через Bluetooth или через входной USB-разъем) или смартфон Android (через Bluetooth) KD-R794BT

KD-R792BT : Cмартфон Android (через Bluetooth) Подготовка: Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите <http://www.jvc.net/cs/car/>. 1 Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

выбрать элемент. ( 20) 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

REMOTE APP SELECT Выберите устройство (IOS или ANDROID) для использования приложения. IOS YES :Выбор устройства iPhone/iPod для использования приложения через Bluetooth или подключения через входной USB-разъем.;

Если выбрано IOS, выберите источник iPod BT (или iPod USB, если ваш iPhone/iPod подключен через входной USB-разъем), чтобы активировать приложение.

Соединение с приложением может быть прервано или разорвано, если: – вы переключите с источника iPod BT на любой источник воспроизведения, подключенный через входной USB-разъем. – вы переключите с источника iPod USB на источник iPod BT. ANDROID YES :Выбор смартфона Android для использования приложения через Bluetooth.;

Выбор смартфона Android для использования из списка. STATUS Отображение состояния выбранного устройства. IOS CONNECTED : Вы можете использовать приложение с помощью iPhone/iPod, подключенного через Bluetooth или входной USB-разъем.

: Отсутствует устройство IOS, подключенное для использования приложения. ANDROID CONNECTED : Вы можете использовать приложение с помощью устройства смартфона Android, подключенного через Bluetooth.

ANDROID NOT CONNECTED

: Отсутствует устройство Android, подключенное для использования приложения.

Отображается только в том случае, если для параметра [ANDROID]

BLUETOOTH® Прослушивание iPhone/iPod через Bluetooth (для KD-R992BT/KD-R899BT/KD-R891BT) Вы можете прослушивать песни с iPhone/iPod через Bluetooth на данном устройстве. Нажмите кнопку источника несколько раз для выбора iPodBT.

Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/ iPhone через входной USB-разъем. ( 8)

Если вы подсоедините iPhone/iPod к входному USB-разъему во время прослушивания источника iPodBT, источник автоматически переключится на iPodUSB. Нажмите кнопка источника, чтобы выбрать iPodBT, если устройство все еще подключено через Bluetooth. Интернет-радио по Bluetooth Вы можете прослушивать Spotify с устройства iPhone/iPod touch/Android через Bluetooth на данном устройстве.

Убедитесь в том, что входной USB-разъем не подключен ни к какому устройству. Прослушивание Spotify Подготовка:

( 5) 1 Откройте приложение Spotify на вашем устройстве. 2 Подключите ваше устройство через соединение Bluetooth. ( 13) 3 Нажмите кнопку кнопка источника несколько раз, чтобы выбрать SPOTIFY (для iPhone/iPod) или SPOTIFY BT (для устройства Android). Источник переключится и автоматически запустится воспроизведение принимаемого вещания.

Вы можете управлять Spotify таким же образом, как Spotify через входной USB-разъем. ( 11) JS_JVC_KD_R992BT_E_RU.indd 20JS_JVC_KD_R992BT_E_RU.indd 20 16/8/2017 11:37:08 AM16/8/2017 11:37:08 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ЗВУКОВЫЕ НАСТРОЙКИ Информацию о расположении кнопок на передней панели см. на стр.3 или стр.4. 1 Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

cм. следующую таблицу

3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

EQSETTING PRESETEQ Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.

Чтобы использовать настройки, заданные в [EASYEQ]

CLASSICAL Эквалайзер в зависимости от дорожных условий ( DRVN3

усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин. EASYEQ Настройте собственные параметры звука.

Настройки сохраняются в разделе [USER]

Заданные настройки могут повлиять на текущие настройки [PROEQ]

+06 (По умолчанию: +03 SUB.W

PRO EQ Настройте собственные параметры звука.

Настройки сохраняются в разделе [USER]

Заданные настройки могут повлиять на текущие настройки [EASYEQ]

LEVEL +09 (LEVEL00) : Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.)

:Включение усиленных нижних частот.; OFF

Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.) Q FACTOR 1.35

:Настройка коэффициента качества. AUDIO CONTROL BASS BOOST

LEVEL+05 : Выбор предпочитаемого уровня подъема нижних

LEVEL02 :Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости.; OFF

(Не применимо, когда выбран 3-полосный кроссовер.)

SUB.W+03 ):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. ( 35) PRE-OUT

SUB.W00 ):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (SW или REAR/ SW) через внешний усилитель. ( 35) SUBWOOFER SET

: Включение выходного сигнала низкочастотного динамика.; OFF

FADER (Не применимо, когда выбран 3-полосный кроссовер.) POSITIONR15

POSITION00 ):Настройка выходного баланса передних и задних динамиков.

POSITION00 ):Настройка выходного баланса левых и правых динамиков. VOLUMEADJUST

LEVEL00 ):Программирование первоначального уровня громкости для каждого источника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник, который необходимо

AMPGAIN LOWPOWER :Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.); HIGHPOWER :Максимальный уровень громкости — 35. SPK/PREOUT (Не применимо, когда выбран 3-полосный кроссовер.) В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. ( Настройки выхода на динамики) SPEAKER SIZE В зависимости от выбранного вами типа кроссовера (

отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. ( 23, Настройки кроссовера) По умолчанию выбран тип 2-полосового кроссовера.

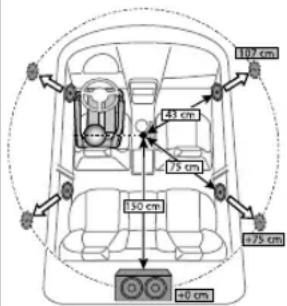

DTA SETTINGS Для настроек, 25, Настройки функции цифровой задержки

CAR SETTINGS X ' OVER TYPE Внимание : Настройте уровень громкости перед тем, как изменять

TYPE] , во избежание неожиданного повышения или понижения выходного уровня. 2-WAY (Отображается только в том случае, если выбран параметр [3-WAY]

YES :Выбор типа 2-полосового кроссовера.;

3-WAY (Отображается только в том случае, если выбран параметр [2-WAY]

YES :Выбор типа 3-полосового кроссовера.;

Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]

Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PREOUT]

Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PREOUT]

Эта настройка не влияет на выходной сигнал сабвуфера. SOUND EFFECT SPACE ENHANCE (Не применимо для источника TUNER.)

: Виртуальное улучшение звукового пространства.; OFF

LEVEL3 : Виртуальное повышение реалистичности звучания.; OFF

HIGH : Виртуальная регулировка позиции звука, воспроизводимого через динамики.; OFF

:Усиление частоты в целью снижения шума, слышимого извне автомобиля, или

K2 TECHNOLOGY (Не применимо для источника TUNER и источника AUX.)

:Улучшение качества звучания сжатых музыкальных данных.; OFF

Настройки выхода на динамики

(Доступно, только если для параметра [X ‘ OVER TYPE ] установлено значение [2-WAY]) Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков. Подсоединение через разъемы линейного выхода Для подключений через внешний усилитель. ( 35) KD-R992BT: Настройка в

Аудиосигнал через линейный выход

Выход на задние динамики Выход сабвуфера

Аудиосигнал через линейный выход

REAR/REAR Выход на передние динамики Выход на задние динамики

Выход на передние динамики Выход сабвуфера

Выход на передние динамики Выход сабвуфера KD-R794BT/KD-R792BT: Настройка в

Аудиосигнал через линейный выход REAR/SW REAR/REAR Выход на задние динамики

Выход сабвуфера Подсоединение через акустические провода Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. ( 35) Настройка в

Аудиосигнал через провод заднего динамика L (левый) R (правый) REAR/REAR Выход на задние динамики Выход на задние динамики

Выход на задние динамики Выход на задние динамики

Выход сабвуфера (Звук отключен) Если выбрано

[FADER] и для выбора доступен диапазон с [POSITION R15]

( 21) Настройки кроссовера Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

Выбирайте тип кроссовера в соответствии с конфигурацией подключения

( 35) Если вы выберите неправильный тип:

Динамики могут повредиться.

Уровень выходного звука может быть чрезмерно высоким или низким. SPEAKER SIZE Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.

Когда выбран 2-полосный кроссовер, если значение [NONE] выбрано для [TWEETER]

[SPEAKER SIZE] , настройка [X ‘ OVER] для выбранного динамика не доступна.

Когда выбран 3-полосный кроссовер, если значение [NONE] выбрано для [WOOFER]

[LPFFRQ] : Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот). Если выбрано [THROUGH] , все сигналы передаются на выбранные динамики.

Регулировка крутизны кроссовера. Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH]

Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.

Регулировка уровня выходного сигнала выбранного динамика. JS_JVC_KD_R992BT_E_RU.indd 23JS_JVC_KD_R992BT_E_RU.indd 23 16/8/2017 11:37:08 AM16/8/2017 11:37:08 AM24

NONE (не подключено) REAR

NONE (не подключено)

00DB Элементы настройки 3-полосного кроссовера SPEAKER SIZE TWEETER

NONE (не подключено)

Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/REAR]

Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение

Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ЗВУКОВЫЕ НАСТРОЙКИ Настройки функции цифровой задержки сигнала Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

Для получения дополнительной информации, Определение значения для

DTA SETTINGS POSITION Выбор позиции прослушивания (контрольная точка). ALL :Без компенсации; FRONT RIGHT : Переднее правое сиденье; FRONT LEFT :Переднее левое сиденье; FRONT ALL :Переднее сиденье

[FRONT ALL] отображается, только когда для параметра

TYPE] установлено значение [2-WAY]

610CM :Тонкая регулировка расстояния для компенсации. GAIN

0DB :Тонкая регулировка уровня выходного сигнала выбранного

[GAIN] ) выбранного параметра [POSITION] на значения по умолчанию.;

CAR SETTINGS Задайте тип вашего автомобиля и место расположения заднего динамика, чтобы выполнить настройки для [DTA SETTINGS]

MINIVAN(LONG) :Выбор типа автомобиля.; OFF : Без компенсации. R-SP LOCATION

Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).

REAR DECK :Доступно для выбора, только когда для параметра [CAR TYPE]

3RD ROW :Доступно для выбора, только когда для

Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS] Если вы укажите расстояние от центра текущей заданной позиции прослушивания до каждого динамика, будет автоматически вычислено и установлено время задержки.

Определите центр текущей заданной позиции прослушивания в качестве контрольной точки.

Измерьте расстояния от контрольной точки до

Вычислите разницу между расстоянием до самого удаленного динамика (заднего динамика) и других

Установите значение [DISTANCE] , вычисленное в

, для каждого отдельного динамика.

Отрегулируйте параметр [GAIN] для каждого отдельного динамика. Пример: Когда в качестве позиции прослушивания

Перед выполнением настройки выберите динамик: Когда выбран 2-полосный кроссовер: FRONT LEFT

[SUBWOOFER] доступны для выбора, только если для параметров [REAR]

[SPEAKER SIZE] выбрано значение, отличное от [NONE]

( 24) Когда выбран 3-полосный кроссовер: TWEETER LEFT

WOOFER: – Параметры [WOOFER] доступны для выбора, только если для параметров [WOOFER]

[SPEAKER SIZE] выбрано значение, отличное от [NONE]

Отображается, только когда для параметра

установлено значение [2-WAY] ( 22)

если для параметра [REAR]

[SPEAKER SIZE] выбрана настройка, отличная от [NONE]

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) НАСТРОЙКИ ДИСПЛЕЯ Определение зоны для настроек яркости Определение зоны для настройки цвета 1 Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘выбор элемента ( 3

’ чтобы выбрать элемент (cм. следующую таблицу) 3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку . По умолчанию:

DISPLAY DIMMER Затемнение подсветки. OFF :Затемнение выключено. Яркость переключается на настройку [DAY]

:Затемнение включено. Яркость переключается на настройку [NIGHT]

DIMMER TIME :Настройка времени включения и выключения затемнения.

Выполните операцию ‘выбор элемента ( 3

’ чтобы отрегулировать

Выполните операцию ‘выбор элемента ( 3

’ чтобы отрегулировать

DIMMERAUTO :Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.

BRIGHTNESS Настройка яркости для дневного и ночного времени по отдельности.

NIGHT :Выбор дневного или ночного времени.

Выбор зоны. (См. рисунок.)

LEVEL31 : Задание уровня яркости. TEXTSCROLL

SCROLLONCE :Однократная прокрутка отображаемой информации.; SCROLLAUTO :Повторная прокрутка через 5-секундные интервалы.; SCROLLOFF

Необходимо подключение провода регулятора освещенности. ( 35)

Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на

(Символьная кнопка) Символьная кнопка KD-R992BT KD-R899BT

Только символьная кнопка): PRESET Выбор цвета подсветки для символьной кнопки. (См. рисунок на стр. 26.)

USER : Отображается цвет, созданный вами для [DAYCOLOR]

COLORFLOW03 : Цвет изменяется с разной скоростью.

Предустановленный цвет: CRYSTAL

RELAX DAYCOLOR Сохранение собственных цветов подсветки символьной кнопки для дневного и ночного

BLUE :Выберите основной цвет.

:Выбор уровня. Повторите действия

для всех первичных цветов.

Настройка сохраняется в разделе [USER]

[DAYCOLOR] изменяется путем включения и выключения фар автомобиля. NIGHTCOLOR MENU COLOR

: В режиме меню или при выборе музыкального файла из папки/списка цвет подсветки символьной кнопки изменяется на белый.; OFF

PRESET Выберите цвета подсветки отдельно для кнопок в разных зонах.

Выбор зоны. (См. рисунок на стр. 26.)

Выберите цвет для выбранной зоны.

USER : Отображается цвет, созданный вами для [DAYCOLOR]

COLORFLOW03 : Цвет изменяется с разной

RELAX : Отображается выбранная цветовая комбинация.

(Доступно для выбора, только когда в действии

DAYCOLOR Сохраните собственные дневные и ночные цвета подсветки для разных зон.

Выбор зоны. (См. рисунок на стр. 26.)

BLUE :Выберите основной цвет.

:Выбор уровня. Повторите действия

для всех первичных цветов.

Настройка сохраняется в разделе [USER]

[DAYCOLOR] изменяется путем включения и выключения фар автомобиля. NIGHTCOLOR COLOR GUIDE

:Изменение подсветки кнопок при выполнении настроек в меню или в поиске

Если выбрана одна из этих цветовых комбинаций, цвета подсветки [ZONE1]

Воспроизводимый звуковой файл:

KD-R792BT : MP3 (.mp3), WMA (.wma) Для запоминающего устройства USB большой емкости: KD-R992BT

Воспроизводимые диски: CD-R/CD-RW/CD-ROM

Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов

Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32 Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей воспроизведение может оказаться невозможным. Файлы AAC (.m4a) на компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве. Диски, которые нельзя воспроизвести на данном устройстве

Диски некруглой формы.

Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

Записываемые диски, которые не были финализированы.

Компакт-диск диаметром 8см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства. Об устройствах USB

Запрещается подключать USB-носитель через USB-концентратор.

Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5В, и номинальным током свыше 1,5А. Об iPod/iPhone (за исключением модели KD-R794BT/KD-R792BT)

Через входной USB-разъем: Made for – iPod touch (5th и 6th generation) – iPod nano (7th generation) – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus Обслуживание Чистка устройства В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью. Очистка разъема Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем. Обращение с дисками:

Не касайтесь записанной поверхности диска.

Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.

Не используйте никакие дополнительные принадлежности для диска.

Проводите чистку по направлению от центра диска к его краю.

Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

При извлечении дисков из устройства держите их горизонтально.

Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска. Дополнительная информация Для: – Последние обновления встроенного программного обеспечения и последний список поддерживаемых

– Оригинальное приложение JVC – Любая другая последняя информация Посетите <http://www.jvc.net/cs/car/>. Общие характеристики

Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом “Compact Disc Digital Audio”. Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска “DualDisc”.

Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите <http://www.jvc.net/cs/car/>. Разъем (на обратной стороне лицевой панели) СПРАВОЧНЫЕ МАТЕРИАЛЫ JS_JVC_KD_R992BT_E_RU.indd 28JS_JVC_KD_R992BT_E_RU.indd 28 16/8/2017 11:37:08 AM16/8/2017 11:37:08 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) СПРАВОЧНЫЕ МАТЕРИАЛЫ Изменение отображаемой информации Каждое нажатие кнопки переключает отображаемую информацию.

Если информация не доступна или не записана, отображается сообщение “NO TEXT”, “NO NAME” или другая информация (например, название радиостанции) либо экран будет пустым.

Информация на дисплее (для KD-R992BT/KD-R891BT)

Частота (Дата) с синхронизацией музыки

(обратно к началу) (Только для FM-радиостанций системы передачи цифровой информации) Название радиостанции (PS)/Тип программы (PTY) (Дата/Часы)

Радиотекст+ (Радиотекст+) Название песни (Исполнитель) Название песни (Дата/Часы)

радиостанции (PS)/Тип программы (PTY) (Дата) с синхронизацией музыки

USB (Для CD-DA) Название дорожкиe (Исполнитель) Название дорожкиe (Название диска) Название дорожкиe (Дата/Часы)

Время воспроизведения (Дата/Часы)

Название дорожкиe (Исполнитель) с синхронизацией музыки

(Для файлов MP3/WMA/AAC/WAV/FLAC) Название песни (Исполнитель) Название песни (Название альбома) Название песни (Дата/Часы)

Имя файла (Имя папки) Имя файла (Дата/Часы)

Время воспроизведения (Дата/Часы)

Название песни (Исполнитель) с синхронизацией музыки

Просмотр видеофайлов в меню “Videos” в режиме [HEAD MODE] невозможен.

Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.

В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве. Об устройствах Android

Данное устройство поддерживает Android OS 4.1 и выше.

Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.

Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и AOA 2.0, данное устройство всегда воспроизводит через AOA 2.0 в качестве приоритета. О функции Spotify

Приложение Spotify поддерживает: – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 или выше) – iPod touch (5th и 6th generation) – Android OS 4.0.3 или выше

Spotify является услугой, предоставляемой третьей стороной, поэтому ее технические и функциональные характеристики могут изменяться без предварительного уведомления. Соответственно, совместимость может нарушаться, либо некоторые или все из предоставляемых услуг могут стать недоступными.

Некоторые функции Spotify не могут управляться с данного устройства.

По всем вопросам работы с приложением, пожалуйста, обращайтесь в Spotify по адресу <www.spotify.com>. О функции Bluetooth

В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.

Устройство может не работать с некоторыми устройствами Bluetooth.

Окружающая среда оказывает влияние на состояние сигнала. Доступные кириллические символы Допустимые символы Отображение индикаторов JS_JVC_KD_R992BT_E_RU.indd 29JS_JVC_KD_R992BT_E_RU.indd 29 16/8/2017 11:37:08 AM16/8/2017 11:37:08 AM30

Информация на дисплее (для KD-R899BT/KD-R794BT/ KD-R792BT)

Частота Часы Частота с синхронизацией музыки* (обратно к началу) (Только для FM-радиостанций системы передачи цифровой информации) Название радиостанции (PS)/Тип программы (PTY) Радиотекст Радиотекст+ Радиотекст+ название/Радиотекст+ исполнитель Частота Часы Название радиостанции (PS)/Тип программы (PTY) с синхронизацией музыки* (обратно к началу)

USB (Для CD-DA) Название диска/Исполнитель Название дорожкиe/Исполнитель Время воспроизведения Часы Название диска/Исполнитель с синхронизацией

(обратно к началу) (Для файлов MP3/WMA/AAC/WAV/FLAC) Название песни/Исполнитель Название альбома/Исполнитель Имя папки

Время воспроизведения Часы Название песни/Исполнитель с синхронизацией музыки* (обратно к началу) iPodUSB/iPodBT

ANDROID Когда выбрано [HEADMODE]

Название песни/Исполнитель Название альбома/Исполнитель Время воспроизведения Часы Название песни/Исполнитель с синхронизацией

(обратно к началу) SPOTIFY/ SPOTIFYBT Контекстное название Название песни Имя исполнителя Название

Время воспроизведения Часы Контекстное название с синхронизацией музыки* (обратно к началу) BT AUDIO Название песни/Исполнитель Название альбома/Исполнитель Время воспроизведения Часы Название песни/Исполнитель с синхронизацией

(обратно к началу) AUX AUX Часы AUX с синхронизацией музыки* (обратно к началу)

Яркость подсветки кнопок изменяется и синхронизируется с музыкой.

Информация на дисплее (для KD-R992BT/KD-R891BT) iPodUSB/iPodBT

ANDROID Когда выбрано [HEADMODE]

Название песни (Исполнитель) Название песни (Название альбома) Название песни (Дата/Часы)

Время воспроизведения (Дата/Часы)

Название песни (Исполнитель) с синхронизацией музыки

SPOTIFY/SPOTIFYBT Контекстное название (Дата/Часы)

Название песни (Исполнитель) Название песни (Название альбома) Название песни (Дата/Часы)

Время воспроизведения (Дата/Часы)

Контекстное название (Дата) с синхронизацией музыки

(обратно к началу) BT AUDIO Название песни (Исполнитель) Название песни (Название альбома) Название песни (Дата/Часы)

Время воспроизведения (Дата/Часы)

Название песни (Исполнитель) с синхронизацией музыки

AUX (Дата) с синхронизацией музыки

Заряд батареи и сила сигналов устройства Bluetooth будут отображаться, если для параметра [BATT/SIGNAL] установлено значение [AUTO]

KD-R992BT : Цвет подсветки кнопок изменяется и синхронизируется с музыкой. KD-R891BT : Цвет подсветки символьной кнопки изменяется и синхронизируется с музыкой. СПРАВОЧНЫЕ МАТЕРИАЛЫ JS_JVC_KD_R992BT_E_RU.indd 30JS_JVC_KD_R992BT_E_RU.indd 30 16/8/2017 11:37:09 AM16/8/2017 11:37:09 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) УСТРАНЕНИЕ ПРОБЛЕМ Симптомы Способы устранения Общие характеристики Звук не слышен.

Установите оптимальный уровень громкости.

Проверьте кабели и соединения. Отображается надпись

“MISWIRING CHECK WIRING THEN

PWR ON”. Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание. Отображается надпись “PROTECTING SEND SERVICE”. Отправьте устройство в ближайший сервисный центр. Источник нельзя выбрать. Проверьте настройку [SOURCESELECT]

Статические помехи при прослушивании радио. Плотно вставьте антенну. CD/USB/iPod Невозможно извлечь диск. Нажмите и удерживайте кнопку для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения. Отображается надпись “IN DISC”. Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска. Отображается надпись “PLEASE EJECT”. Нажмите и вставьте диск правильно. Неправильный порядок воспроизведения. Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск). Время от начала воспроизведения неправильное. Это зависит от прежнего процесса записи. Отображается сообщение “NOT SUPPORT”, и дорожка пропускается. Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. ( 28) Продолжает мигать текст “READING”.

Не используйте многоуровневую иерархическую структуру и много папок.

Перезагрузите диск или повторно подключите USB-устройство. Симптомы Способы устранения CD/USB/iPod Отображается надпись “UNSUPPORTED DEVICE”.

Убедитесь в том, что подключенное устройство совместимо с данным устройством и что формат файловой системы поддерживается. ( 28)

Повторно подключите устройство. Отображается надпись “UNRESPONSIVE DEVICE”. Убедитесь в том, что устройство исправно, и повторно подключите устройство. Отображается надпись “USB HUB IS NOT SUPPORTED”. Данное устройство не поддерживает USB-устройства, подключенные через USB-концентратор. Отображается надпись “CANNOT PLAY”. Подключите устройство USB, содержащее доступные для воспроизведения аудиофайлы.

Источник не переключается на “USB” при подключении USB-устройства во время прослушивания другого

Отображается надпись “USB ERROR”. USB-порт отбирает мощность, превышающую конструктивную предельную нагрузку. Выключите питание и отсоедините USB-устройство. Затем включите питание и переподсоедините USB-устройство. Если это не решит проблему, выключите и включите питание (или выполните сброс настроек устройства) перед тем как заменить USB-устройство другим. Проигрыватель iPod/iPhone не включается или не работает.

Проверьте соединение между устройством и iPod/iPhone.

Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки. “LOADING” отображается при переходе в режим поиска посредством нажатия

Данное устройство еще подготавливает список музыки на iPod/ iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже. Правильные символы не отображаются.

Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.

В зависимости от выбранного вами языка отображения ( 6)

Во время воспроизведения не слышен звук.

Звук выводится только с устройства Android.

Повторно выполните подключение устройства Android.

Если работает режим [AUDIO MODE] , запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.

Если работает режим [AUDIO MODE] , перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.

Перезапустите устройство Android.

Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. ( 29) Не удается воспроизвести в

Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android. ( 8)

Повторно выполните подключение устройства Android и выберите соответствующий режим управления. ( 9)

Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]

( 29) Продолжает мигать текст “NO DEVICE” или “READING”.

Отключите на устройстве Android опции для разработчика.

Повторно выполните подключение устройства Android.

Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]

( 29) Прерывистое воспроизведение или пропускается звук. Выключите режим энергосбережения на устройстве Android. “CANNOT PLAY”

Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.

Повторно выполните подключение устройства Android.

Перезапустите устройство Android. Симптомы Способы устранения Spotify “DISCONNECTED” USB отсоединено от основного аппарата. Пожалуйста, убедитесь в том, что устройство правильно подключено через USB. “CONNECTING”

Подключение через входной USB-разъем: Идет подключение устройства к основному аппарату. Пожалуйста, подождите.

Подключение через Bluetooth: Bluetooth отсоединено. Пожалуйста, проверьте соединение Bluetooth и убедитесь в том, что и устройство и данный аппарат сопряжены и соединены. “CHECK APP” Приложение Spotify не подключено надлежащим образом или пользователь не вошел в систему. Завершите приложение Spotify и перезапустите, затем выполните вход в ваш аккаунт Spotify. Bluetooth® Устройства Bluetooth не обнаружены.

Выполните поиск с устройства Bluetooth еще раз.

Выполните сброс устройства. ( 3

Сопряжение невозможно.

Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.

Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. ( 13) Возникает эхо или шум.

Отрегулируйте положение микрофона. ( 12)

Проверьте настройку [ECHO CANCEL]

( 15) Плохое качество звука

Уменьшите расстояние между устройством и устройством Bluetooth.

Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети. Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.

Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.

Выключите и включите приемник, затем подключите устройство.

Другие устройства Bluetooth могут пытаться подключиться к устройству. JS_JVC_KD_R992BT_E_RU.indd 32JS_JVC_KD_R992BT_E_RU.indd 32 16/8/2017 11:37:09 AM16/8/2017 11:37:09 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) УСТРАНЕНИЕ ПРОБЛЕМ Симптомы Способы устранения Bluetooth® Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.

Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеоизображением). (См. инструкции к аудиопроигрывателю.)

Отключите и подключите проигрыватель Bluetooth еще раз. “PLEASE WAIT” Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите устройство, после чего выполните повторное подключение устройства Bluetooth. “NOT SUPPORT” Подключенный телефон не поддерживает функцию распознавания голоса. “ERROR” Попытайтесь выполнить операцию еще раз. Если снова отображается сообщение “ERROR”, проверьте, поддерживает ли устройство запрашиваемую функцию.

Выполните сброс приемника и повторите операцию. Если снова отображается сообщение “H/W ERROR”, обратитесь в ближайший сервисный центр. “SWITCHING NG” Подключенные телефоны могут не поддерживать функцию переключения телефонов. При повторном возникновении проблем сбросьте устройство. ( 3

УСТАНОВКА И ПОДКЛЮЧЕНИЕ Предупреждение

Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.

Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.

Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.

Во избежание короткого замыкания: – Изолируйте неподсоединенные провода с помощью виниловой ленты. – После установки обязательно заземлите данное устройство на корпус автомобиля. – Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.

Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или параллельно.

Подключите динамики с максимальной мощностью более 50Вт. Если максимальная мощность динамиков менее 50Вт, измените значение параметра [AMPGAIN], чтобы не повредить динамики. ( 22)

Установите устройство под углом менее 30º.

Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.

Держите все кабели вдали от тепловыделяющих металлических частей.

После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.

Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый. Стандартная процедура

Извлеките ключ из замка зажигания, затем отсоедините разъем автомобильного аккумулятора.

Правильно подключите провода. См. раздел “Подключение проводов”. ( 35)

Установите устройство в вашем автомобиле. См. раздел “Установка устройства (установка в приборную панель)”. ( 34)

Подключите клемму автомобильного аккумулятора.

Для включения устройства нажмите кнопка источника.

Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. ( 3 или 4) JS_JVC_KD_R992BT_E_RU.indd 33JS_JVC_KD_R992BT_E_RU.indd 33 16/8/2017 11:37:09 AM16/8/2017 11:37:09 AM34

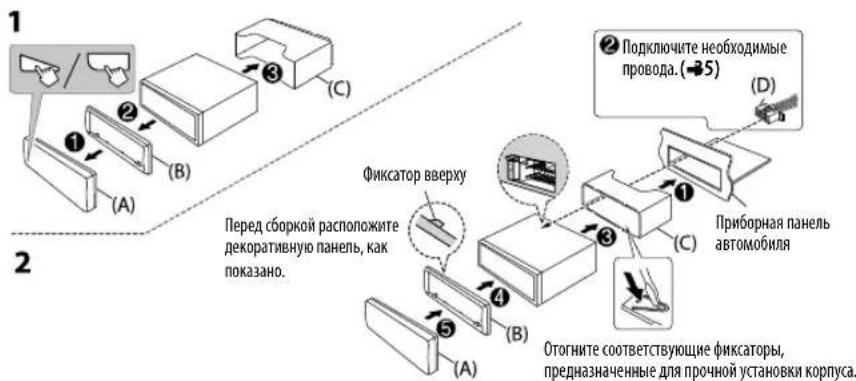

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Список деталей для установки (A) Передняя панель УСТАНОВКА И ПОДКЛЮЧЕНИЕ Порядок извлечения устройстваПри установке без посадочного корпуса

Снимите посадочный корпус и декоративную панель с устройства.

Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине). Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства. Установка устройства (установка в приборную панель) Подключите необходимые

( 35) Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса. Фиксатор вверху Перед сборкой расположите декоративную панель, как

(C) Посадочный корпус (B) Декоративная панель (D) Жгут проводов (E) Ключ для демонтажа Выходные разъемы Для настройки 2-полосного кроссовера 3 пары REAR FRONT

Выход заднего динамика

Выходные разъемы задних динамиков/ низкочастотного динамика 1 пара REAR/SW

Выходные разъемы задних динамиков/ низкочастотного динамика Для настройки 3-полосного кроссовера 3 пары REAR FRONT

Выход на высокочастотный динамик

Выход на среднечастотный динамик

Выход на низкочастотный динамик 2 пары FRONT REAR/SW

Выход на среднечастотный динамик

Выход на низкочастотный динамик 1 пара REAR/SW

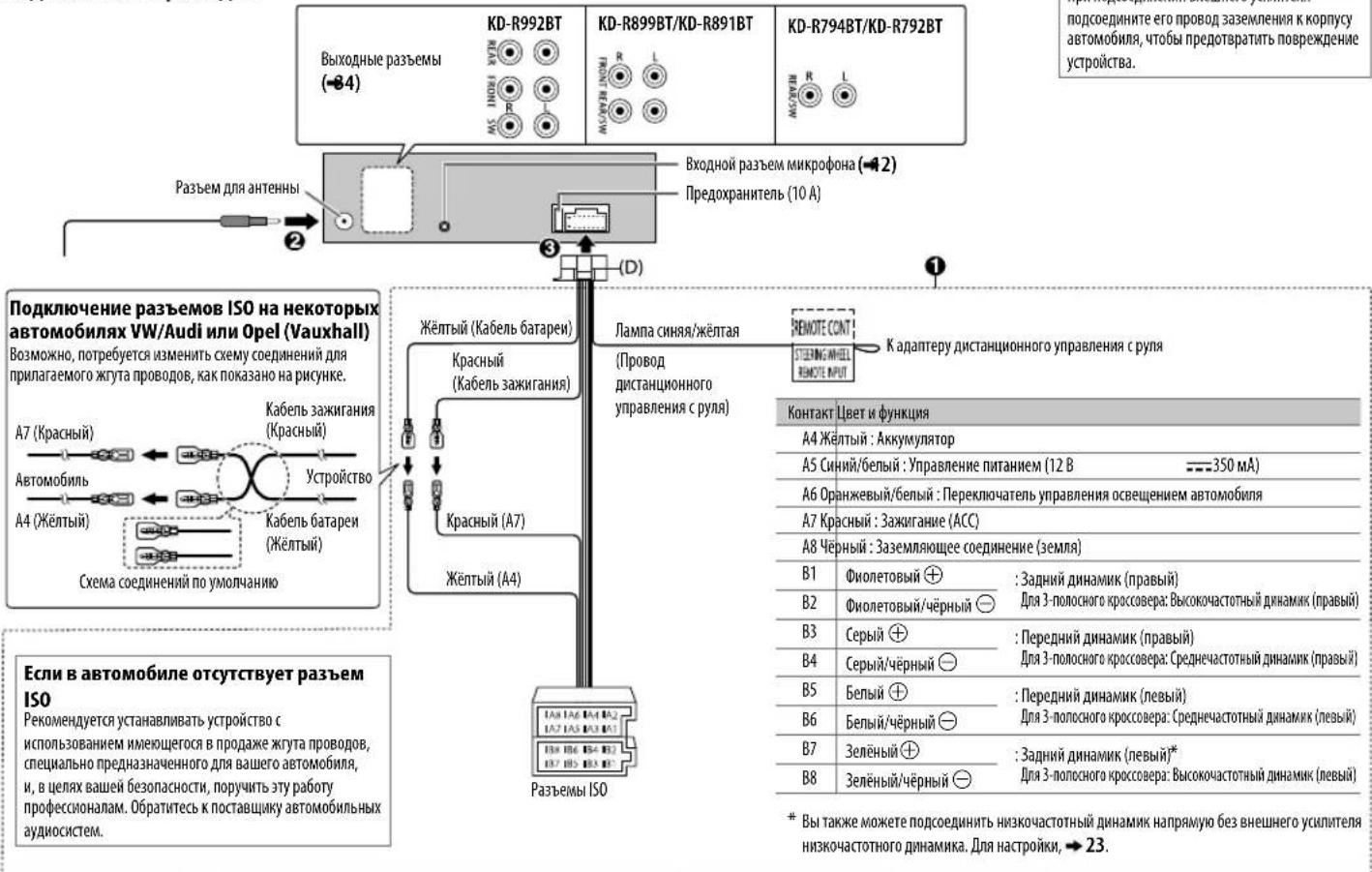

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) KD-R794BT/KD-R792BT KD-R899BT/KD-R891BT KD-R992BT При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства. Подключение проводов Предохранитель (10 A) Входной разъем микрофона ( 12) Разъем для антенны Лампа синяя/жёлтая

дистанционного управления с руля) К адаптеру дистанционного управления с руля Жёлтый (A4) Kрасный (A7) Жёлтый (Kабель батареи) Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием (12 В 350 мА) A6 Оранжевый/белый : Переключатель управления освещением автомобиля A7 Kрасный : Зажигание (АCC) A8 Чёрный : Заземляющее соединение (земля)

: Задний динамик (правый) Для 3-полосного кроссовера: Высокочастотный динамик (правый)

: Передний динамик (правый) Для 3-полосного кроссовера: Среднечастотный динамик (правый)

: Передний динамик (левый) Для 3-полосного кроссовера: Среднечастотный динамик (левый)

: Задний динамик (левый)

Для 3-полосного кроссовера: Высокочастотный динамик (левый)

Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке.

A7 (Красный) Kабель зажигания (Kрасный) A4 (Жёлтый) Схема соединений по умолчанию Kабель батареи

Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки,

Разъемы ISO Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем. УСТАНОВКА И ПОДКЛЮЧЕНИЕ Kрасный (Kабель зажигания) Выходные разъемы ( 34) JS_JVC_KD_R992BT_E_RU.indd 35JS_JVC_KD_R992BT_E_RU.indd 35 16/8/2017 11:37:10 AM16/8/2017 11:37:10 AM36

FM Диапазон частот 87,5МГц — 108,0МГц (интервалом 50кГц) Полезная чувствительность (отношение сигнал/шум = 26дБ) 0,71 мкВ/75 Ом (8,2дБф) Пороговая чувствительность (ДИН отношение сигнал/шум = 46дБ) 2,0 мкВ/75 Ом Частотная характеристика (±3 дБ) 30Гц — 15кГц Отношение сигнал/шум (MONO) 64 дБ Разделение стереоканалов (1 кГц) 40 дБ

(MW) Диапазон частот 531кГц — 1611кГц (интервалом 9кГц) Полезная чувствительность (отношение сигнал/шум = 20дБ) 28,2 мкВ (29 дБмкВ)

(LW) Диапазон частот 153кГц — 279кГц (интервалом 9кГц) Полезная чувствительность (отношение сигнал/шум = 20дБ) 50 мкВ (33,9 дБмкВ) Проигрыватель компакт-дисков Лазерный диод GaAIAs Цифровой фильтр (D/A) 8-кратная дискретизация Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV) Коэффициент детонации Ниже измерительных возможностей Частотная характеристика (±1 дБ) 20Гц — 20кГц Суммарное нелинейное искажение (1 кГц) 0,01% Отношение сигнал/шум (1 кГц) 105 дБ Динамический диапазон 90 дБ Разделение каналов 85 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование Файлы AAC-LC “.aac” (За исключением модели KD-R794BT

USB USB-стандарт USB1.1, USB2.0 (Полноскоростной) Совместимые устройства Запоминающее устройство большой емкости Система файлов FAT12/16/32 Максимальный ток источника питания Постоянный ток 5 В 1,5A Преобразователь (D/A) с цифровым фильтром 24 бит Частотная характеристика (±1 дБ) 20Гц — 20кГц Отношение сигнал/шум (1 кГц) 105 дБ Динамический диапазон 90 дБ Разделение каналов 85 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование Файлы AAC-LC “.aac”, “.m4a” (За исключением модели KD-R794BT

WAV-декодирование Линейный PCM FLAC-декодирование Файл FLAC, до 24бит/96кГц Bluetooth Версия Bluetooth 3.0 Диапазон частот 2,402ГГц — 2,480ГГц Выходная мощность Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.) Максимальный диапазон связи Луч обзора приблизительно 10 м (32,8 фута) Сопряжение SSP (Secure Simple Pairing — безопасное простое сопряжение) Профиль HFP1.6 (Hands-Free Profile — профиль громкой связи) A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука) AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением) PBAP (Phonebook Access Profile — профиль доступа к телефонной книге) SPP (Serial Port Profile — профиль последовательного

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Вспом. оборуд. Частотная характеристика (±3 дБ) 20Гц — 20кГц Максимальное напряжение на входе 1000мВ Полное сопротивление на входе 30 кОм

Mаксимальная выходная мощность 50 Bт × 4 или 50Вт×2 + 50Вт×1 (Низкочастотный динамик = 4Ом) Полный диапазон частот (енее чем 1% THD) 22 Bт × 4 Полное сопротивление катушки громкоговорителя 4Ом—8Ом Уровень/нагрузка предусилителя KD-R992BT

нагрузка 4000 мВ/10 кОм KD-R899BT

CD/USB: нагрузка 2500 мВ/10 кОм Полное сопротивление выхода предусилителя ≤600Ом Общие характеристики Рабочее напряжение (допустимо от 10,5 В—16В) 14,4В Максимальное текущее потребление 10A Диапазон рабочих температур –10°C — +60°C Установочные размеры (Ш × B × Г) 182 мм × 53 мм × 158 мм Вес нетто (включая декоративную панель и посадочный корпус) 1,2кг ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JS_JVC_KD_R992BT_E_RU.indd 37JS_JVC_KD_R992BT_E_RU.indd 37 8/21/2018 9:02:57 AM8/21/2018 9:02:57 AMJS_JVC_KD_R992BT_E_RU.indd 38JS_JVC_KD_R992BT_E_RU.indd 38 16/8/2017 11:37:10 AM16/8/2017 11:37:10 AMJS_JVC_KD_R992BT_E_RU.indd 39JS_JVC_KD_R992BT_E_RU.indd 39 16/8/2017 11:37:10 AM16/8/2017 11:37:10 AMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) © 2017 JVC KENWOOD Corporation 0817DTSMDTJEIN
