РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDT402 JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного обслуживания JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -30^ до +85^

Влажность: от 0% до 90%

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

Декларация соответствия относительно Директивы RE 2014/53/EU

Декларация соответствия относительно Директивы RoHS 2011/65/EU

Производитель:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Представительство в ЕС:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

English

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-T409/KD-T402/ KD-T401» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия EC доступен по следующему адресу в сети Интернет: http://www.jvc.net/cs/car/eudoc/

Українська

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ 2

ОСНОВНЫЕ СВЕДЕНИЯ 3

НАЧАЛО ЭКСПЛУАТАЦИИ 5

1 Отмена демонстрации
2 Установка часов и даты
3 Задание базовых настроек

РАДИОПРИЕМНИК 6

AUX 8

CD/USB/ANDROID 8

ЗВУКОВЫЕ НАСТРОЙКИ 10

НАСТРОЙКИ ДИСПЛЕЯ 12

СПРАВОЧНЫЕ МАТЕРИАЛЫ 14

Обслуживание

Дополнительная информация

УСТРАНЕНИЕ ПРОБЛЕМ 16

УСТАНОВКА И

ПОДКЛЮЧЕНИЕ 17

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ 20

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожапуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочии и соблюдали все указания в данном руководстве, отмеченные словами Пресупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

ПРЕДУПРЕЖДЕНИЕ

- Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из - за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
  • Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-T409 и KD-T401.
  • В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (Стр. 6)
  • [XX] обозначает выбранные элементы.
  • (Стр. XX) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕСВЕДЕНИЯ

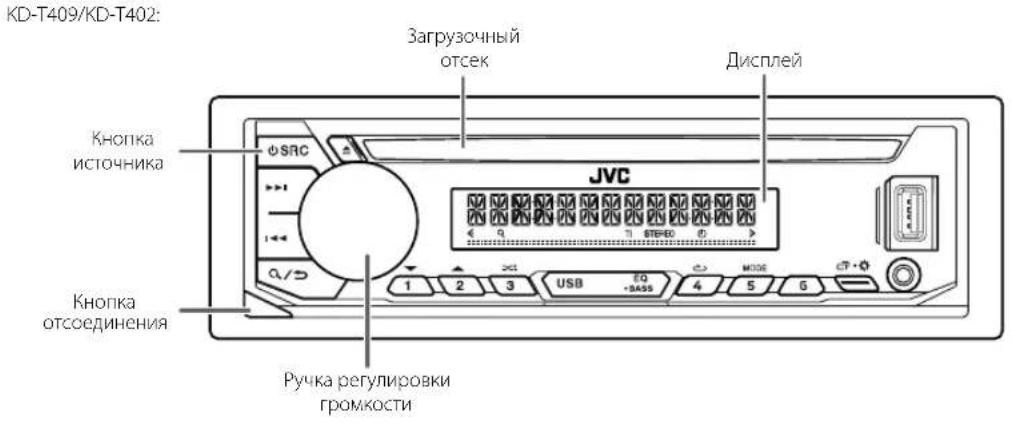

Передняя панель

KD-T409/KD-T402: Загрузочный отсек Дисплей Кнопка источника Ф/SC JVC 1 2 3 USB EQ -SASS 4 5 6 CT-Ф Кнопка отсоединения Ручка регулировки громкости

Прикрепление

Отсоединение

Порядоксброса

Запрограммированные настройки, кроме сохраненных в памяти радиостанций, будут удалены.

Задача На передней панели

Включение питания	Нажмите кнопку ⓍSRC.• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Поверните ручку регулировки громкости.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы.
Выберите источник	Нажмите кнопку ⓍSRC несколько раз.• Нажмите кнопку ⓍSRC, затем поверните ручку регулировки громкости в течение 2 секунд.
Изменение отображаемой информации	Нажмите кнопку ⭕ ⚙несколько раз. (Стр. 15)
Выбор элемента	1 Поверните ручку регулировки громкости для выбора элемента.2 Нажмите ручку для подтверждения.

ОСНОВНЫЕСВЕДЕНИЯ

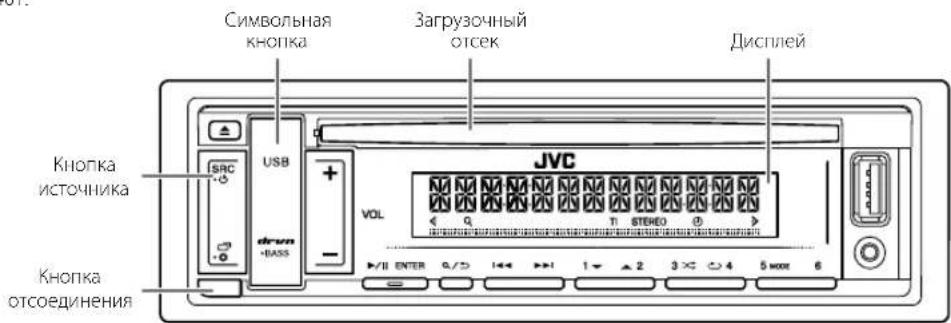

Передняя панель

KD-T401:

Символьная кнопка Загрузочный отсек Дисплей Кнопка источника USB drun BASS JVC VOL I STEENO I II ENTER 0/5 1←→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→ Кнопка отсоединения

Прикрепление

Отсоединение

Порядоксброса

Запрограммированные настройки, кроме сохраненных в памяти радиостанций, будут удалены.

Задача На передней панели

Включение питания	Нажмите кнопку SRC-➊.Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Нажмите кнопку VOL +/-.Нажмите и удерживайте в нажатом положении VOL + для последовательного увеличения уровня громкости громкости до 15.
Выберите источник	Нажмите кнопку ▶/■ ENTER, чтобы выключить звук или приостановить воспроизведение.Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы.
Изменение отображаемой информации	Нажмите кнопку ☐•☆ несколько раз. (Стр. 15)
Выбор элемента	1 Нажмите VOL +/- чтобы выбрать элемент.2 Нажмите ▶/■ ENTER для подтверждения.

НАЧАЛОЭКСПЛУАТАЦИИ

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

1 Отмена демонстрации

При включении питания впервые (или после сброса устройства) на дисплее отображается следующая информация:

KD-T409/KD-T402:

1 Нажмите ручку регулировки громкости.

В качестве начальной настройки выбрано значение [YES].

2 Нажмите ручку регулировки громкости еще раз.

Отображается надпись "DEMO OFF".

KD-T401:

"CANCEL DEMO"→ "PRESS ENTER"

1 Нажмите кнопку ▶/ENTER.

В качестве начальной настройки выбрано значение [YES].

2 Нажмите кнопку ▶/■ENTER еще раз.

Отображается надпись "DEMO OFF"

2 Установка часов и даты

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы выбрать [CLOCK].
3 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы настроить часы.

[CLOCK ADJUST] → установите час и минуты → [CLOCK FORMAT]→[12H] или [24H]

4 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы установить дату.

[DATE SET] → установите день, месяц и год

5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3

3 Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3

По умолчанию: [XX]

[SYSTEM]
[KEY BEEP]	[ON]: Включение звука нажатия кнопки. ; [OFF]: Выключение.
[SOURCESELECT]
[AM SRC]* [ON]: Включение варианта AM при выборе источника. ;[OFF]: Отключение. (Стр. 6)
[BUILT-IN AUX]*	[ON]: Включение варианта AUX при выборе источника. ;[OFF]: Отключение. (Стр. 8)
[F/W UPDATE]
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Запуск обновления встроенного программного обеспечения. ;[NO]: Отмена (обновление не запущено).Для получения более подробной информации об обновлении встроенного программного обеспечения посетите

* Не отображается, если выбран соответствующий источник.

НАЧАЛОЭКСПЛУАТАЦИИ

[CLOCK]
[TIME SYNC]	[ON]: Время часов автоматически нактраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System. ; [OFF]: Отмена.
[CLOCK DISPLAY]	[ON]: Даже в выключенном состоянии на дисплее отображается текущее время. ; [OFF]: Отмена.
[ENGLISH]
[PYCCKИЙ]	Выберите язык отображениял для меню и в примечнимых случаях информации о музыке. По умолчанию выбрано значение [ENGLISH].
[ESPAÑOL]
[FRANCAIS]

РАДИОПРИЕМНИК

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Поиск радиостанции

1 Нажмите кнопку источника несколько раз для выбора FM или АМ.
2 Нажмите кнопку |◀◀ / ▶▶▶| для автоматического поиска радиостанции.
(или)
Нажмите и удерживайте нажатой кнопку I◄◄/►►, пока символ "М" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.
- Индикатор "STEREO" загорается при приеме стереосигнала FM-трансляции достаточного уровня.
- При приеме тревожного сигнала по FM-вещанию устройство автоматически переключается на FM предупреждение.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатой одну из номерованных кнопок (1 – 6). (или)

1 Нажмите и удерживайте нажатой следующую кнопку, пока не замигает текст "PRESET MODE". KD-T409/KD-T402: ручка регулировки громкости KD-T401: ▶/■ENTER

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать запрограммированный номер.

После сохранения станции отображается сообщение "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну из нумерованных кнопок (1 – 6). (или)

1 Нажмите кнопку .Q/→

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать запрограммированный номер.

РАДИОПРИЕМНИК

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку Q/5.

По умолчанию: [XX]

[TUNER SETTING]

[RADIO TIMER]	Включение радио в определенное время независимо от текущего источника.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Выбор частоты включения таймера.2 [FM]/[AM]: Выберите источник.3 От [01] до [18] (для FM)/от [01] до [06] (для AM): Выбор запрограммированной радиостанции.4 Установка дня*1 и времени включения.“♡” загорается после завершения.Таймер радко не будет включен в следующих случаях.Устройство выключено.Значение [OFF] выбрано для [AM SRC] в меню [SOURCE SELECT] после выбора таймера радио для AM. (Стр. 5)
[SSM]	[SSM 01—06]/[SSM 07—12]/[SSM 13—18]: Автоматическое программирование до 18 радиостанций FM. Текст "SSM" перестает мигать после сохранения первых 6 радиостанций. Выберите [SSM 07—12]/[SSM 13—18] для сохранения следующих 12 радиостанций.
[LOCAL SEEK] [ON]: Поиск только радиостанций FM-диапазона с хорошим качеством присма.; [OFF]: Отмена.Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз.

[IF BAND]	[AUTO]: Повышение избирательности тюнера для устранения интерфесрениционных помех от соседних FM-радиостанций. (Сопровождается потерой стереоэффекта.) ; [WIDE]: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
[MONO SET] [ON]: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ; [OFF]: Отмена.
[NEWS SET]*2	[ON]: Устройство временно переключается на программу новостей, если она доступна. ; [OFF]: Отмена.
[REGIONAL]*2	[ON]: Переключение на другую станцию только в определенном регионе с помощью элемента управления "AF". [OFF]: Отмена.
[AF SET]*2	[ON]: Автоматический поиск другой станции, транспирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ; [OFF]: Отмена.
[TI]*2	[ON]: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор "TI"), во время прослушивания всех источников, кроме режима АМ. ; [OFF]: Отмена.
[PTY SEARCH]*2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

*1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].
*2 Доступно для выбора, только когда выбран источник FM.

Код PTY

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (музыка), [ROCK M] (музыка), [EASY M] (музыка), [LIGHT M] (музыка), [CLASSICS], [OTHER M] (музыка), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (музыка), [OLDIES], [FOLK M] (музыка), [DOCUMENT]

AUX

Подготовка:

Вы можете прослушивать музыку с портативного аудиопроигрывателя через дополнительный входной разъем.

- Выберите [ON] для [BUILT-IN AUX]в [SOURCE SELECT]. (Стр. 5)

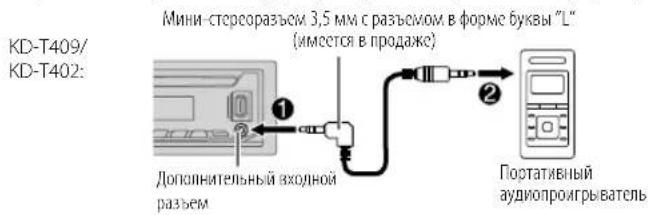

Начало прослушивания

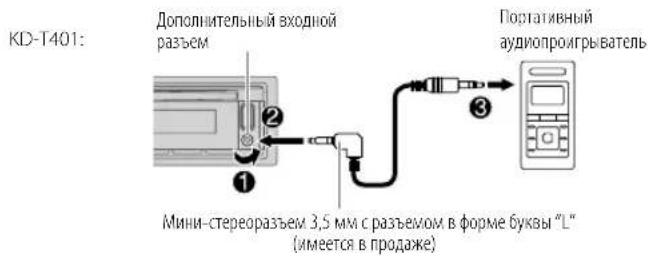

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

KD-T409/ KD-T402: Мини-стерсоразьем 3,5 мм с разъемом в форме буквы "L" (имется в продаже) ① Дополнительный входной разъем ② Портативный аудиопроигрыватель

KD-T401: Дополнительный входной разъем Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L" (имеется в продаже) Портативный аудиопроигрыватель

2 Нажмите кнопку источника несколько раз для выбора AUX.
3 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

CD/USB/ANDROID

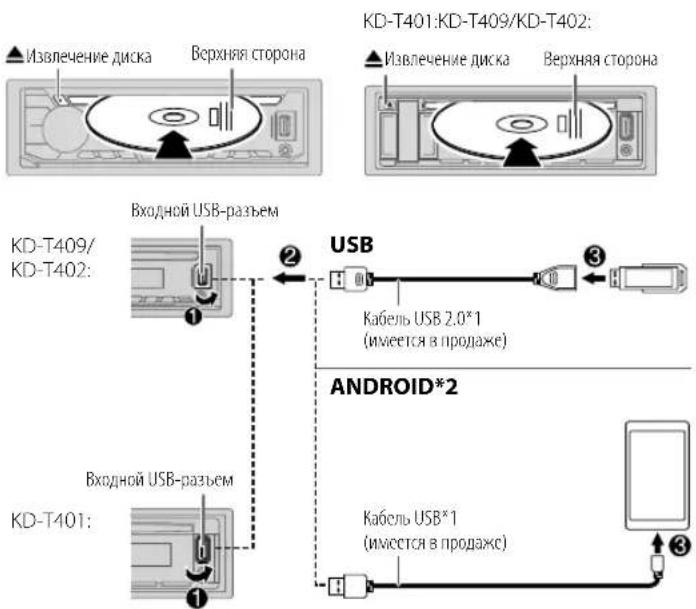

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

Извлечение диска Верхняя сторона KD-T401:KD-T409/KD-T402: Извлечение диска Верхняя сторона Входной USB-разъем KD-T409/ KD-T402: ① ② USB Кабель USB 2.0*1 (имеется в продаже) ③ ANDROID*2 KD-T401: ④ ⑤ Кабель USB*1 (имеется в продаже)

*1 Не оставляйте кабель в автомобиле, когда он не используется.
*2 Управление устройством Android с помощью самого устройства Android через другие программные медиаплесеры, установленные на устройстве Android.

CD/USB/ANDROID

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

- Нажмите USB, чтобы напрямую выбрать источник USB или источник ANDROID.

Задача На передней панели

Перемотка назадили вперед*3	Нажмите и удерживайте нажатой кнопку ◀◀/▶▶.
Выбор дорожки или файла	Нажмите кнопку ◀◀/▶▶.
Выбор папки *4	Нажмите кнопку 2▲/1▼.
Воспроизведение в режиме повтора*3	Нажмите кнопку 4⇨ несколько раз.[TRACK REPEAT]/[ALL REPEAT] : 3вукодиск[TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] : Файл MP3/WMA/WAV/FLAC
Воспроизведение в случайном порядке*3	Нажмите кнопку 3⇨ несколько раз.[ALL RANDOM]/[RANDOM OFF] : 3вукдиск[FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF] : Файл MP3/WMA/WAV/FLAC

*3 Неприменимо для ANDROID.
*4 Для CD: Только для файлов MP3/WMA. Эта функция не работают для устройства ANDROID.

Выбор музыкального диска

Когда источником является USB, последовательно нажимайте 5MODE.

Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).
• Выбранный привод устройства с несколькими приводами.

Выбор файла из папки/списка

1 Нажмите кнопку Q/5
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать папку/список.
3 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать файл.

Быстрый поиск (применимо только для источника CD и USB)

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка выполните следующую операцию.

KD-T409/KD-T402: Быстро поверните ручку регулировки громкости
KD-T401: Нажмите и удерживайте нажатой кнопку VOL +/-

• Для возврата к предыдущему элементу настройки нажмите кнопку
  • Для отмены нажмите и удерживайте нажатой кнопку Q/3.

ЗВУКОВЫЕНАСТРОЙКИ

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Выбор запрограммированного эквалайзера напрямую (для KD-T409/KD-T402)

Нажмите кнопку EQ-BASS несколько раз. (или)

Нажмите кнопку EQ-BASS, затем поверните ручку регулировки громкости в течение 5 секунд.

Запрограммированный эквалайзер: [FLAT] (по умолчанию)/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/[CLASSICAL]/[DANCE]

- Эквалайзер в зависимости от дорожных условий ([DRVN 3]/[DRVN 2]/[DRVN 1]) усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин.

Выбор эквалайзера в зависимости от дорожных условий напрямую (для KD-T401)

Эквалайзер в зависимости от дорожных условий усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин.

Нажмите кнопку drvn-BASS несколько раз.

Эквалайзер в зависимости от дорожных условий: [DRVN 3] (по умолчанию)/[DRVN 2]/[DRVN 1]

Сохранение собственных настроек звука

1 Нажмите и удерживайте следующую кнопку, чтобы перейти к настройке [EASY EQ].

KD-T409/KD-T402: EQ-BASS KD-T401: drvn-BASS

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)'; чтобы выполнить настройку.

Для настройки обращайтесь к разделу [EASY EQ], настройка будет сохранена в разделе [USER].

- Для возврата к предыдущему элементу настройки нажмите кнопку Q/3

• Нажмите следующую кнопку для выхода.

KD-T409/KD-T402: EQ-BASS KD-T401: drvn-BASS

Другие настройки

1 Нажмите и удерживайте нажатой кнопку

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

По умолчанию: [XX]

[EQ SETTING]
[PRESET EQ]	Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.Чтобы использовать настройки, заданные в [EASY EQ] или [PRO EQ], выберите [USER].[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[TALK]/[USER]/[VOCAL BOOST]/[BASS BOOST]/[CLASSICAL]/[DANCE]
[EASY EQ]	Настройте собственные параметры звука.Настройки сохраняются в разделе [USER] в [PRESET EQ].Заданные настройки могут повлиять на текущие настройки [PRO EQ].[SUB.W SP]*1*2:От [00] до [+06](По умолчанию:[+03][SUB.W]*1*3:От[-08] до [+08][BASS]:От[LVL-06] до[LVL+06][MID]:От[LVL-06] до[LVL+06][TRE]:От[LVL-06] до[LVL+06][LVL 00]

*1, *2, *3: (стр. 11)

ЗВУКОВЫЕ НАСТРОЙКИ

[PRO EQ]	Настройте собственные параметры звука.
	• Настройки сохраняются в разделе [USER] в [PRESET EQ].
	• Заданные настройки могут повлиять на текущие настройки [EASY EQ].
1	[BASS]/[MIDDLE]/[TREBLE]: Выберите тон звука.
2	Настройте элементы звучания для выбранного тона звука.
	[BASS] Частота : [60HZ]/[80HZ]/[100HZ]/[200HZ]
	Уровень : От [LVL-06] до [LVL+06]
	Q : [Q1.0]/[Q1.25]/[Q1.5]/[Q2.0]
	(По умолчанию : [80HZ]/[LVL 00]/[Q1.0])
	[MIDDLE] Частота : [0.5KHZ]/[1.0KHZ]/[1.5KHZ]/[2.5KHZ]
	Уровень : От [LVL-06] до [LVL+06]
	Q : [Q0.75]/[Q1.0]/[Q1.25]
	(По умолчанию : [1.0KHZ]/[LVL 00]/[Q1.25])
	[TREBLE] Частота : [10.0KHZ]/[12.5KHZ]/[15.0KHZ]/[17.5KHZ]
	Уровень : От [LVL-06] до [LVL+06]
	Q : [Q FIX]
	(По умолчанию : [10.0KHZ]/[LVL 00]/[Q FIX])

[AUDIO CONTROL]

[BASS BOOST]	От [LEVEL +01] до [LEVEL +05] ([LEVEL +01]): Выбор предпочитаемого уровня подъема нижних частот. ;[OFF]: Отмена.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости. ;[OFF]: Отмена.
[SUB.W LEVEL]*1	[SPK-OUT]*2	От [SUB.W 00] до [SUB.W +06]([SUB.W +03]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. (Стр. 19)
	[PRE-OUT]*3	От [SUB.W −08] до [SUB.W +08] ([SUB.W 00]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (REAR/SW) через внешний усилитель. (Стр. 19)

[SUBWOOFER SET]*3	[ON]: Включение выходного сигнала низкочастотного динамика. ; [OFF]: Отмена.
[SUBWOOFER LPF]*1	[FRQ THROUGH]: Все сигналы передаются в низкочастотный динамик. ; [FRQ 55HZ]/[FRQ 85HZ]/[FRQ 120HZ]: Низкочастотный динамик воспроизводит аудиосигналы с частотами ниже 55 Гц/85 Гц/120 Гц.
[SUB.W PHASE]*1*4	[REVERSE] (180°)/[NORMAL] (0°): Выбор фазы выходного сигнала низкочастотного динамика в соответствии с выходным сигналом, динамика в целях обеспечения оптимальной производительности.
[FADER]	От [POSITION R06] до [POSITION F06] ([POSITION 00]): Настройка выходного баланса передних и задних динамиков.
[BALANCE]*5	От [POSITION L06] до [POSITION R06] ([POSITION 00]): Настройка выходного баланса левых и правых динамиков.
[VOLUME ADJUST]	От [LEVEL −15] до [LEVEL +06] ([LEVEL 00]): Программирование первоначального уровня громкости для каждого источника через сравнение с уровнем громкости FM. (Перед настройкой выберите источник, который необходимо настроить. Текст "VOL ADJ FIX" отображается, если выбрано "FM".)
[AMP GAIN]	[LOW POWER]: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вг, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ; [HIGH POWER]: Максимальный уровень громкости — 35.
[D.T.EXPANDER](Digital Track Expander)	[ON]: Создание реалистичного звука путем компенсации высокочастотных компонентов и восстановления времени достижения максимального эффекта волны, которые были потеряны при аудиокомпрессии данных. ; [OFF]: Отмена.
[SPK/PRE OUT]	В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желасмого выхода. (См. "Настройки выхода на динамики" на стр. 12.)

*1 Отображается только в том случае, если параметр[SUBWOOFER SET] имеет значение [ON].
*2 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. (Стр. 12)
*3 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 12)
*4 Доступно только в том случае, если для параметра [SUBWOOFER LPF] выбрано значение, отличное от [FRQ THROUGH].
*5 Эта настройка не влияет на выходной сигнал сабвуфера.

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки выхода на динамики[SPK/PRE OUT]

Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель. (Стр. 19)

Настройка в[SPK/PRE OUT]	Аудиосигнал через линойный выход
	REAR/SW
[REAR/REAR]	Выход на задние динамики
[REAR/SUB.W](по умолчанию)	Выход сабвуфера
[SUB.W/SUB.W]	Выход сабвуфера

Подсоединение через акустические провода

Пользуясь данными настройками, вы также можете подключать динамики без использования внешнего усилителя и при этом по-прежнему иметь возможность выводить звук с низкочастотного динамика. (Стр. 19)

Настройка в[SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (левый) R (правый)
[REAR/REAR]	Выход на задние динамики Выход на задние динамики
[REAR/SUB.W]	Выход на задние динамики Выход на задние динамики
[SUB.W/SUB.W]	Выход сабвуфера (Звук отключен)

Если выбрано [SUB.W/SUB.W]

• [FRQ 120HZ] выбрано в [SUBWOOFER LPF] и опция [FRQ THROUGH] недоступна. (Стр. 11)
• [POSITION R01] выбрано в [FADER] и для выбора доступен диапазон с [POSITION R06] до [POSITION 00]. (Стр. 11)

НАСТРОЙКИДИСПЛЕЯ

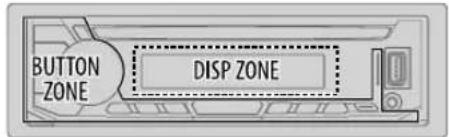

Определение зоны для настроек яркости

KD-T409/

KD-T402:

BUTTON ZONE DISP ZONE

KD-T401:

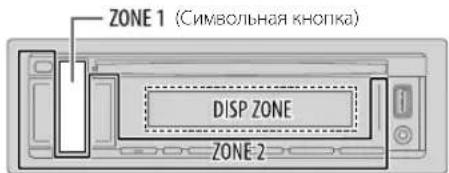

ZONE 1 (Символьная кнопка) DISP ZONE ZONE 2

Определение зоны для настройки цвета

KD-T401:

Символьная кнопка

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. стр. 13).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→.

НАСТРОЙКИ ДИСПЛЕЯ

[DISPLAY]
[DIMMER]	Затемнение подсветки.[OFF]: Затемнение выключено. Яркость переключается на настройку [DAY].[ON]: Затемнение включено. Яркость переключается на настройку [NIGHT].(См. " [BRIGHTNESS]" ниже.)[DIMMERTIME]: Настройка времени включения и выключения затемнения.1Выполните операцию 'Выбор элемента (стр. 3 или)' чтобы отрегулировать время [ON].2Выполните операцию 'выбор элемента (стр. 3 или)' чтобы отрегулировать время [OFF].(По умолчаник[ON]: [18:00]; [OFF]: [6:00])[DIMMER AUTO]: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1
[BRIGHTNESS]	Настройка яркости для дневного и ночного времени по отдельности.1 [DAY]/[NIGHT]: Выбор дневного или ночного времени.2 Выбор зоны. (См. рисунок на стр. 12.)3 От [LEVEL 00] до [LEVEL 31]: Задание уровня яркости.
[TEXT SCROLL]*2	[SCROLL ONCE]: Однократная прокрутка отображаемой информации.;[SCROLL AUTO]: Повторная прокрутка через 5-секундные интервалы.;[SCROLL OFF]: Отмена.

*1 Необходимо подключение провода регулятора освещенности. (Стр. 19)
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

[COLOR] (для KD-T401: Только символная кнопка)
[PRESET]	Выбор цвета подсветки для символной кнопки. (См. рисунок на стр. 12.)От [COLOR 01] до [COLOR 49][USER]: Отображается цвет, созданный вами для [DAY COLOR] или [NIGHT COLOR].От [COLOR FLOW01] до [COLOR FLOW03]: Цвет изменяется с разной скоростью.Предустановленный цвет[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]
[DAY COLOR]	Сохранение собственных цветов подсветки символной кнопки для дневного и ночного времени.[RED]/[GREEN]/[BLUE]: Выберите основной цвет.2 От [00] до [31]: Выбор уровня.
[NIGHT COLOR]	Повторите действия 1 и 2 для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].Цвета [NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля.
[MENU COLOR]	[ON]: При выполнении настроек в меню и в поиске списка цвет подсветки символной кнопки изменяется на белый, кроме режима установки цвета.; [OFF]: Отмена.

СПРАВОЧНЫЕМАТЕРИАЛЫ

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Будьте осторожны, чтобы не повредить разъем.

Разъем (на обратной стороне лицевой панели)

Обращение с дисками

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие либо растворители.
• При извлечении диска из устройства держите его горизонтально.
• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

■ Дополнительная информация

Для: — Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций

— Любая другая последняя информация

Посетите .

Общие характеристики

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не -DVD сторону диска "DualDisc".
• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите .

Воспроизводимыефайлы

• Воспроизводимый звуковой файл: Для диска: MP3 (.mp3), WMA (.wma)
Для запоминающего устройства USB большой емкости: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
• Воспроизводимые диски: CD-R/CD-RW/CD-ROM
- Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов
• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32
Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей или устройств воспроизведение может оказаться невозможным.

Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.
• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.
- Записываемые диски, которые не были финализированы.
- Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

Об устройствах USB

• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1 А.

Об устройствах Android

• Данное устройство поддерживает Android OS 4.1 и более поздних версий.
• Некоторые устройства Android (с OS 4.1 и более поздних версий) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.
• Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

СПРАВОЧНЫЕМАТЕРИАЛЫ

Изменение отображаемой информации

Каждое нажатие кнопки перечлючает отображаемую информацию.

- Если информация не доступна или не записана, отображается сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции) либо экран будет пустым.

FM 9790 —— Главный дисплей

Название источника Информация на дисплее: Главный

FM или AM Частота	→ Часы ➕ обратно к началу
	Только для FM- радиостанций системы передачи цифровой информации:Название радиостанции/Тип программы ➕ Радиотекст ➕Радиотекст+ ➕ Радиотекст+ название песни/Радиотекст+исполнитель ➕ Частота ➕ часы ➕ обратно к началу
CD или USB Для CD-DA:	Название диска/Исполнитель ➕ Название дорожкие/Исполнитель ➕Время воспроизведения ➕ Часы ➕ обратно к началу
	Для файлов MP3/WMA/WAV/FLAC:Название песни/Исполнитель ➕ Название альбома/Исполнитель ➕ Имя папки ➕ Имя файла Время воспроизведения Часы ➕ обратно к началу
ANDROID Названике источника	→ Часы ➕ обратно к началу
AUX Название источника	→ Часы ➕ обратно к началу

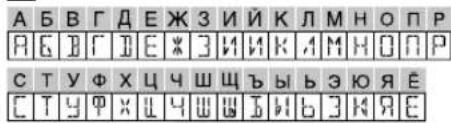

Доступные кириллические символы

Допустимые символы

Отображение индикаторов

Симптомы Способы устранения
Общие характеристики	Звук не слышен. • Установите оптимальный уровень громкости.• Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настройки [SOURCE SELECT]. (Стр. 5)
	Приемник не работает. Выполните сброс устройства. (Стр. 3 или 4)
	Правильные символы не отображаются.	• Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.• В зависимости от выбранного вами языка отображения (стр. 6), некоторые символы могут отображаться неправильно.
Радиоприемник	• Слабый радиоприем.• Статические помехи при прослушивании радио.	Плотно вставьте антенну.
CO2/USB	Невозможно извлечь диск.	Нажмите и удерживайте кнопку ▲для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
	Слышен шум. Пропустите дорожку или смените диск.
	Отображается "IN DISC", и не удается извлечь диск.	Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска.
	Отображается надпись "PLEASE EJECT".	Нажмите ▲и вставьте диск правильно.
	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется порядком, в котором файлы были записаны (диск) или именем файла (USB).
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи (диск/USB).

Симптомы Способы устранения
CD/USB	Отображается сообщение "NOT SUPPORT", и дорожка пропускается.	Убедитесь в том, что дорожка имеет формат,поддерживаемый для воспроизведения. (Стр. 14)
	Продолжаст мигать текст "READING".	Не используйте многоуровневую исерархическую структуру и много папок.Перезагрузите диск или повторно подключите устройство (USB).
	Текст "CANNOT PLAY" мигает и/или подключенное устройство нельзя определить.	Убедитесь в том, что подключенное устройство совместимо с данным устройством, и что формат файлов поддерживается. (Стр. 14)Повторно подключите устройство (USB).
	"NO DISC" Вставьте в загрузочный отсек диск, который можно воспроизвести.
	"NO DEVICE"	Подсоедините устройство (USB), и снова смените источник на USB.
ANDROID	Во время воспроизведения не слышен звук.Звук выводится только с устройства Android.	Повторно выполните подключение устройства Android.Запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.Перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.Перезапустите устройство Android.Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. (Стр. 14)Если USB-соединение не работает, подсоедините устройство Android через дополнительный входной разъем.
	Продолжаст мигать текст "NO DEVICE" или "READING".	Повторно выполните подключение устройства Android.Если USB-соединение не работает, подсоедините устройство Android через дополнительный входной разъем.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
ANDROID	Прерывистоевоспроизведение илипропускается звук.	Выключите режим энергосбережения на устройствеАнdroïd.
	“CANNOT PLAY” • Убедитесь, что устройство Android содержит аудиофайлы,доступные для воспроизведения.• Повторно выполните подключение устройства Android.• Перезапустите устройство Android.
При повторном возникновении проблем сбросьте устройство.(Стр. 3 или 4)

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
  • Во избежание короткого замыкания:

— Изолируйте неподсоединенные провода с помощью виниловой ленты.

— После установки обязательно заземлите данное устройство на корпус автомобиля.

— Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данные устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталями устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охождения и кожух, существенно повышается.
• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или паралпельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (Стр. 11)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель størел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Список деталей для установки

(A) Передняя панель (×1)

(B) Декоративная панель (×1)

(C) Посадочный корпус (×1)

(D) Жгут проводов (×1)

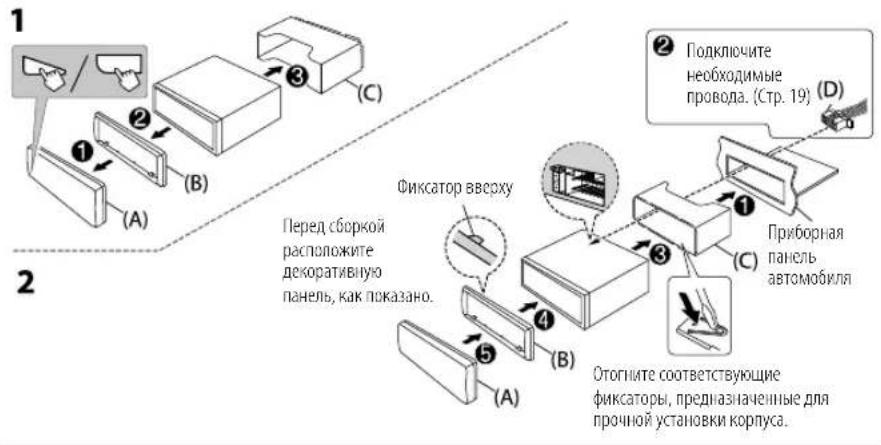

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем ⊖ автомобильного аккумулятора.
2 Правильно подключите провода.

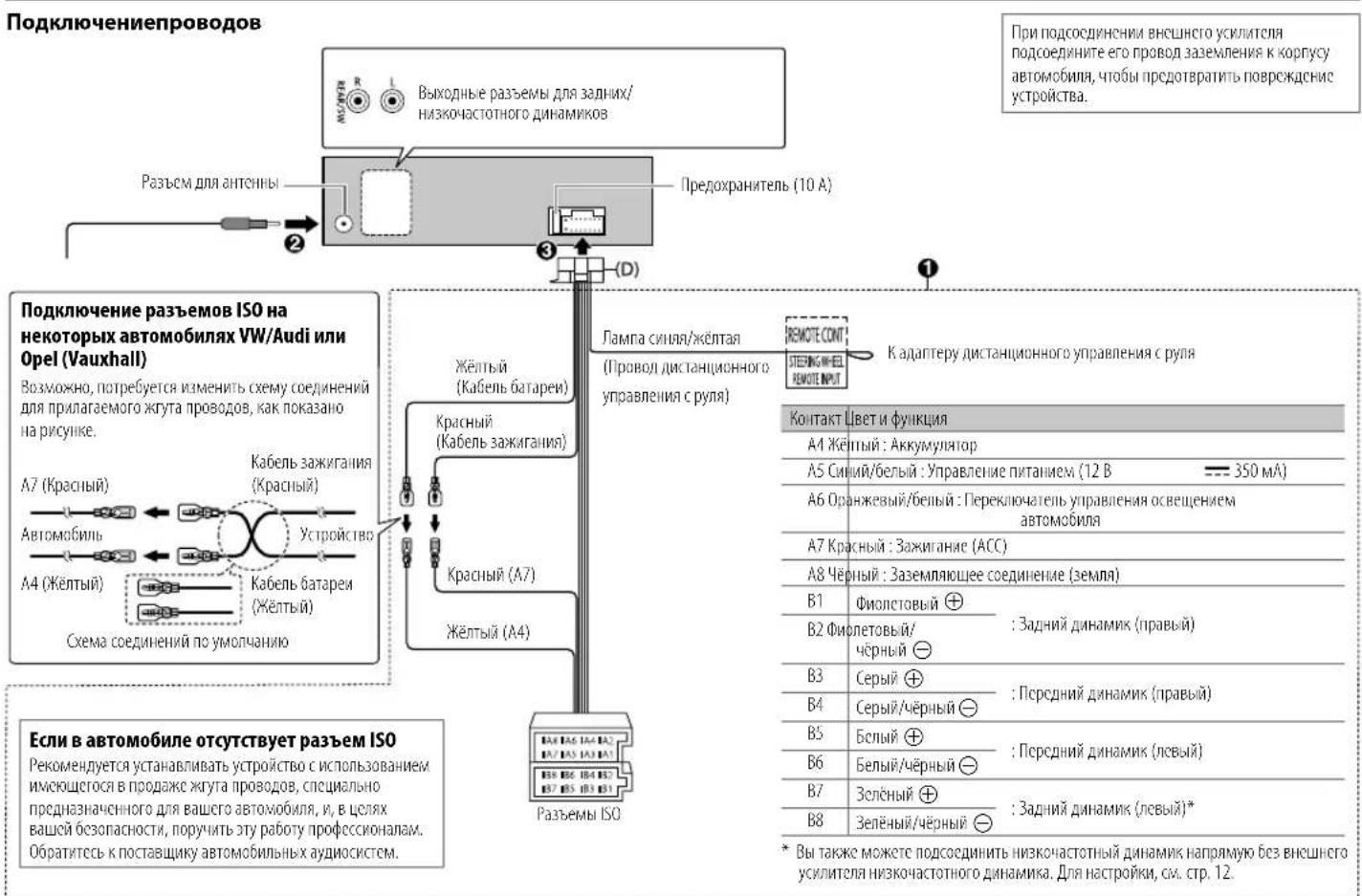

См. "Подключение проводов" на стр. 19.
3 Установите устройство в вашем автомобиле.
См. раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму- автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства. (Стр. 3 или 4)

Установка устройства (установка в приборную панель)

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

(B) 8 mm MAX Ø5 mm Ø5 mm

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

Демонтаж устройстваУстановка без 1

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Подключениеепроводов Выходные разъемы для задних/ низкочастотного динамиков Разъем для антенны Предохранитель (10 А) (D) Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке. A7 (Красный) Automobile A4 (Жёлтый) Кабель зажигания (Красный) Устройство Схема соединений по умолчанию Жёлтый (Кабель батареи) Красный (Кабель зажигания) Красный (A7) Жёлтый (A4) Лампа синяя/жёлтая (Провод дистанционного управления с руля) REMOTE CONT STEЕМНЕЦ REMOTE INPUT К адаптеру дистанционного управления с руля Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Смий/белый : Управление питанием (12 В —— 350 мА) A6 Оранжевый/белый : Переключатель управления освещением автомобия A7 Красный : Зажигание (ACC) A8 Чёрный : Заземляющее соединение (земля) B1 Фиолстовый ⊕ B2 Фиолетовый/ чёрный ⊖ B3 Серый ⊕ B4 Серый/черный ⊖ B5 Белый ⊕ B6 Белый/чёрный ⊖ B7 Зелёный ⊕ B8 Зелёный/чёрный ⊖ * Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, см. стр. 12.

ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Тюнер	ГМ Диапазон частот 87,5 МГц — 108,0 МГц(интервалом 50 кГц)
	Полезная чувствительность (отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом (8,2 дБф)
	Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
	Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
	Отношение сигнал/шум (MONO) 64 дБ
	Разделение стереоканалов (1 кГц) 40 дБ
	АМ (MW)	Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц)
		Полезная чувствительность (отношение сигнал/шум = 20 дБ)
	АМ (LW)	Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
		Полезная чувствительность (отношение сигнал/шум = 20 дБ)
Прогрьватель компакт-дисков	Лазерный диод GaAlAs
	Цифровой фильтр (D/A) 8-кратная дискретизация
	Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)
	Коэффициент детонации Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц) 0,01 %
	Отношение сигнал/шум (1 кГц)	92 дБ
	Динамический диапазон	88 дБ
	Разделение каналов	83 дБ
	МРЗ-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio

USB	USB-стандарт	USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства	Запоминающее устройство большой смкости
	Система файлов	FAT12/16/32
	Максимальный ток источника питания	Постоянный ток 5 В — 1 А
	Преобразователь (D/A) с цифровым фильтром	24 бит
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Отношение сигнал/шум (1 кГц)	92 дб
	Динамический диапазон	88 дб
	Разделение каналов	84 дб
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	WAV-декодирование	Линейный PCM
	FLAC-декодирование	Файлы FLAC, до 16 бит/48 кГц
Вспом. оборуд.	Частотная характеристика ( ± 3 дБ) 20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Звук	Максимальная выходная мощность 50 Вт × 4 или 50 Вт × 2 + 50 Вт × 1 (Пизкочастотный динамик = 40м)
	Полный диапазон частот(снес чем 1% THD)	22 Вт × 4
	Полное сопротивление катушки громкоговорителя	40м — 80м
	Уровень/нагрузка предусилителя(CD/USB)	нагрузка 2 500 мВ/10 кОм
	Полное сопротивление выхода предусилителя	≤ 6000м
Общие характеристики	Рабочее напряжение Аккумуляторная система напряжением 12 В постоянного тока
	Установочные размеры (Ш × В × Г) 182 мм × 53 мм × 158 мм
	Вес нетто (включая декоративную панель и посадочный корпус)	1,2 кг

Данные могут быть изменены без уведомления.

libFLAC
