РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MC 100 MAGNAT

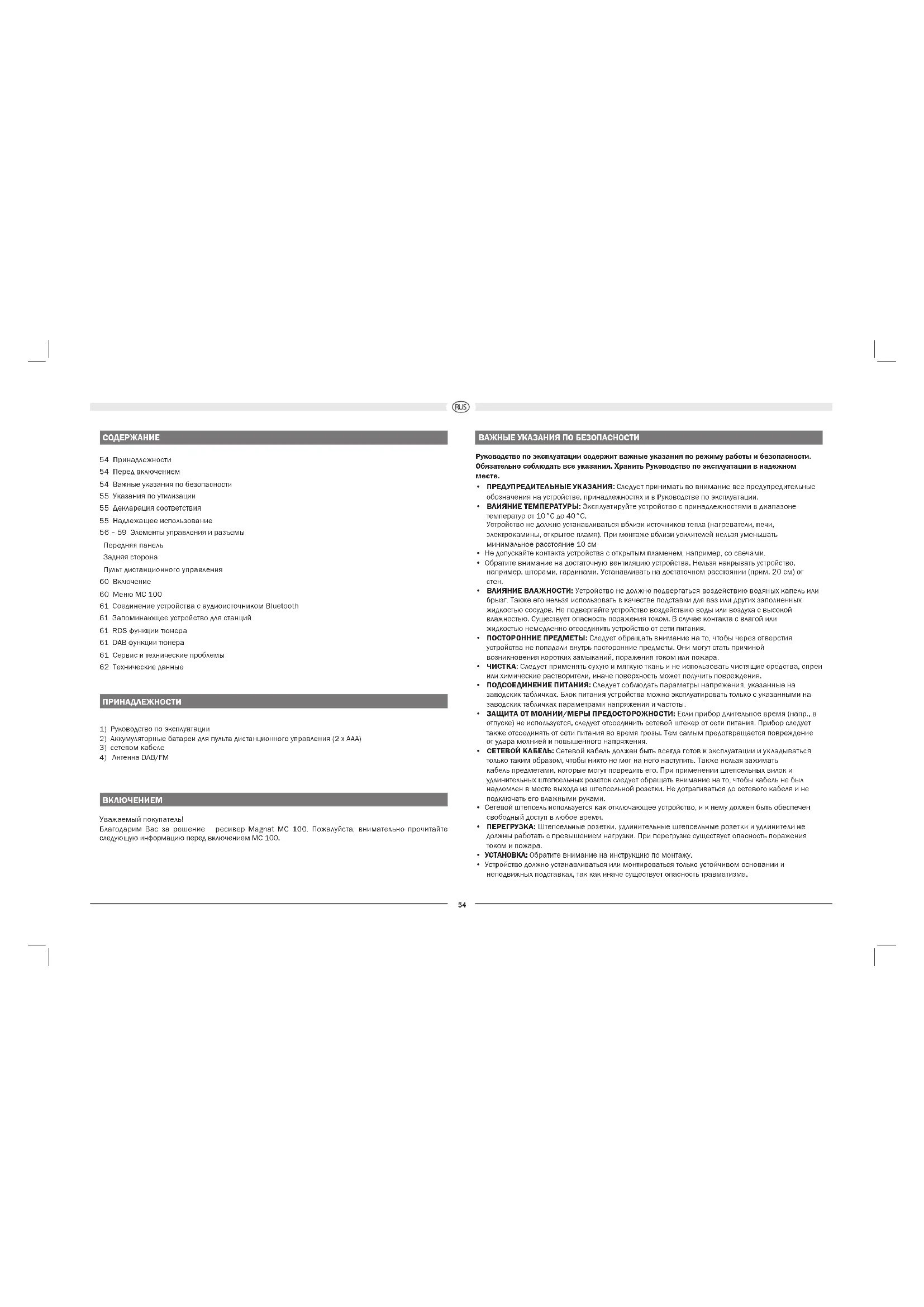

54 Принадлежности 54 Перед включением 54 Важные указания по безопасности 55 Указания по утилизации 55 Декларация соответствия 55 Надлежащее использование 56 – 59 Элементы управления и разъемы Передняя панель Задняя сторона Пульт дистанционного управления 60 Включение 60 Меню MC 100 61 Соединение устройства с аудиоисточником Bluetooth 61 Запоминающее устройство для станций 61 RDS функции тюнера 61 DAB функции тюнера 61 Сервис и технические проблемы 62 Технические данные ПРИНАДЛЕЖНОСТИ

1) Руководство по эксплуатации

2) Аккумуляторные батареи для пульта дистанционного управления (2 x AAA)

Уважаемый покупатель! Благодарим Вас за решение ресивер Magnat MC 100. Пожалуйста, внимательно прочитайте следующую информацию перед включением MC 100. ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном

• ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует принимать во внимание все предупредительные обозначения на устройстве, принадлежностях и в Руководстве по эксплуатации.

• ВЛИЯНИЕ ТЕМПЕРАТУРЫ: Эксплуатируйте устройство с принадлежностями в диапазоне температур от 10°C до 40°C. Устройство не должно устанавливаться вблизи источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вблизи усилителей нельзя уменьшать минимальное расстояние 10 см

• Не допускайте контакта устройства с открытым пламенем, например, со свечами.

• Обратите внимание на достаточную вентиляцию устройства. Нельзя накрывать устройство, например, шторами, гардинами. Устанавливать на достаточном расстоянии (прим. 20 см) от

• ВЛИЯНИЕ ВЛАЖНОСТИ: Устройство не должно подвергаться воздействию водяных капель или брызг. Также его нельзя использовать в качестве подставки для ваз или других заполненных жидкостью сосудов. Не подвергайте устройство воздействию воды или воздуха с высокой влажностью. Существует опасность поражения током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.

• ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия устройства не попадали внутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, поражения током или пожара.

• ЧИСТКА: Следует применять сухую и мягкую ткань и не использовать чистящие средства, спреи или химические растворители, иначе поверхность может получить повреждения.

• ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводских табличках. Блок питания устройства можно эксплуатировать только с указанными на заводских табличках параметрами напряжения и частоты.

• ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.

• СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут повредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надломлен в месте выхода из штепсельной розетки. Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

• Сетевой штепсель используется как отключающее устройство, и к нему должен быть обеспечен свободный доступ в любое время.

• ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны работать с превышением нагрузки. При перегрузке существует опасность поражения током и пожара.

• УСТАНОВКА: Обратите внимание на инструкцию по монтажу.

• Устройство должно устанавливаться или монтироваться только устойчивом основании и неподвижных подставках, так как иначе существует опасность травматизма.55 Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока. Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать. Не открывать! Опасность электрического удара! Чтобы уменьшить опасность возгорания или электрического удара, необходимо защищать устройство от дождя или влаги. Устройство класса защиты II с двойной изоляцией. Контакт защитного заземления отсутствует. УКАЗАНИЯ ПО УТИЛИЗАЦИИ Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором. Утилизация батареек Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ Данным компания Magnat Audio-Produkte GmbH удостоверяет, что устройство MC 100 отвечает основным требованиям и другим релевантным нормам Директивы 2014/53/EU. Декларация соответствия находится на сайте www.magnat.de в разделе Downloads (материалы для скачивания) каждого устройства.. НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ Это устройство предназначено только для домашнего использования.

• Используйте только входящие в комплект поставки или указанные производителем оригинальные принадлежности.

• Батареи и аккумуляторы не должны подвергаться воздействию высоких температур, например, солнечного света, огня и т.п.

• Существует опасность взрыва, если батарея заменена неправильно. Замените батарею только на такую же и аналогичную.

• ОПАСНОСТЬ ПРОГЛАТЫВАНИЯ БАТАРЕЙ!

• Устройство/пульт дистанционного управления могут содержать пуговичные/дисковые батарейки, которые можно проглотить. Храните батареи в недоступном для детей месте. Проглатывание батарей может привести к тяжелым травмам или смерти. Через 2 часа после проглатывания батарей могут возникнуть тяжелые внутренние ожоги.

• При подозрении на проглатывание или попадания батарей в организм немедленно обратитесь за медицинской помощью.

• При замене батарей храните новые и использованные батареи в недоступном для детей

После замены батарей убедитесь в том, что отсек для батарей полностью закрыт.

• Если отсек для батарей невозможно полностью закрыть, не используйте изделие. Поместите изделие в недоступное для детей место и обратитесь к производителю. ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ: При следующих повреждениях, прибор необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Повреждения разъема питания на устройстве.

• Если внутрь устройства попала влага или посторонние предметы.

• Если устройство опрокинулось и при этом повредился корпус.

• Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации. Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем. Для ремонта необходимо использовать только оригинальные запасные детали. После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование. Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.56 5 SOURCE (ПЕРЕКЛЮЧАТЕЛЬ ВХОДНЫХ ИСТОЧНИКОВ) Производит переключение между разными аудиоисточниками:

• CD: Проигрыватель CD.

• BT: Соединение устройства с аудиоисточником Bluetooth:

• DAB INPUT: Выбор DAB/DAB+ тюнера.

• FM INPUT: Выбор FM тюнера.

• AUX 1/2: Еще один аудиоприбор.

• DIGITAL OPT, DIGITAL COAX: Подключение к цифровым аудиоисточникам

• LINE IN: Передний вход для переносных

• Короткое нажатие: Изменяет частоту приема шагами в 50 кГц (FM) (ручная настройка

• Продолжительное нажатие: Ищет следующую станцию (автоматическая настройка станции). Режим DAB: Выбирает следующую или предыдущую станцию в диапазоне DAB. 7 STATION -/+ Режим FM:

• Краткое нажатие: Выбор следующей станции

• Нажатие с удержанием: Выбор предыдущей станции в ЗУ. 8 ЛОТОК ДЛЯ CD Положите CD стороной с надписью вверх на этот лоток. 9 STOP Останавливает воспроизводящийся CD. 10 PLAY/PAUSE Начинается или останавливается воспроизведение CD. 11 EJECT Открывает или закрывает лоток для CD.

Режим CD: Search/Skip (Поиск/пропустить) (назад):

• Краткий поворот налево: Воспроизведение начинается с начала текущей дорожки.

• Двукратный краткий поворот налево: Воспроизведение начинается с начала предыдущей дорожки.

• Продолжительный поворот налево: Быстрая перемотка назад. Остается активным до тех пор, пока удерживается кнопка. Search/Skip (Поиск/пропустить) (вперед)

• Краткий поворот направо: Воспроизведение начинается с начала следующей дорожки.

• Продолжительный поворот направо: Быстрая перемотка вперед. Остается активным до тех пор, пока удерживается кнопка. 1 ON/STBY Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания. 2 СИД ИНДИКАЦИИ СОСТОЯНИЯ Этот индикатор показывает 2 состояния, в которых может находиться включенный MC 100:

• СИД горит зеленым цветом: MC 100 включен. Устройство готово к эксплуатации.

• СИД горит красным цветом: MC 100 находится в режиме ожидания. 3 LINE-IN Вход для контактного штекера 3,5 мм стерео для дополнительного аудиоисточника МР3- проигрыватель и т.п. 4 НАУШНИКИ Выход для контактного штекера 6,3 мм стерео от наушников. При использовании наушников динамики самостоятельно отключаются. Если Вы подключаете наушники, установите громкость на низкий уровень. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ

1 СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ Включает устройство и переводит его в режим ожидания. Если выключатель находится в положении “OFF”, устройство отделено от сети. 2 ПОДКЛЮЧЕНИЕ К СЕТИ Для подключения входящего в комплект сетевого кабеля. Предохранитель должен менять только квалифицированный сервисный техник. 3 РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ

Для подключения пары стереодинамиков с импедансом в 4-8 Ом с учетом правильной полярности. Смотри также ВКЛЮЧЕНИЕ. АНАЛОГОВЫЕ ТЮЛЬПАННЫЕ РАЗЪЕМЫ (4 - 7) Для подключения аналоговых аудиоисточников. Следите за цветовой маркировкой разъемов и штекеров. Красный – это всегда правый канал. 4 SUB OUT Выход для подключения активного сабвуфера. 5 REC OUT Для подключения приборов для аналоговой звукозаписи (напр., ленточный магнитофон, кассетный магнитофон). На этом выходе сигнал выбранного аудиоисточника обладает постоянным уровнем, то есть не зависит от положения регулятора громкости. 6, 7 ВХОД AUX Подключение иных аудиоисточников (напр., проигрывателя МР3 или минидисков).

8, 9 DIGITAL IN OPT, COAX

Подсоедините MC 100 с помощью оптического или коаксиального цифрового аудиокабеля к цифровому выходу проигрывателя компакт- дисков/компьютера/игровой приставки/ сетевого проигрывателя. 10 АНТЕННЫЙ ВВОД DAB/FM Для подключения прилагаемой антенны DAB/ FM или домовой антенной установки. 11 UPDATE Этот разъем предусмотрен исключительно для обновления системы. МЕНЮ-Настройки Нажмите на кнопку для того, чтобы вызвать меню для регулирования звучания и настройки дополнительных параметров. Навигация в меню осуществляется нажатием на кнопку. Нажмите кнопку еще раз, чтобы подтвердить установленные параметры. Смотри также МЕНЮ MC 100 13 VOLUME Для регулирования общей громкости воспроизведения музыки. 14 DIM Эту кнопку можно использовать для регулировки яркости дисплея (3 уровня). 15 DISPLAY На дисплее отображается следующая информация:

• Выбранный аудиовход.

• Информация об уровне громкости.

• Передатчик и сведения о приеме в режиме FM и DAB. Для этого воспользуйтесь кнопкой DISPLAY дистанционного управления.

• После этого выбирается CD-вход (без компакт-диска): NO disC

• После вложения и считывания CD: Общее количество композиций на CD, общее время проигрывания CD в минутах и

• Если файлы MP3 или WMA находятся на компакт-диске, отображается тип файлов и количество файлов на компакт-диске: MP3 15 FiLEs

• При воспроизведении CD: Проигрываемая композиция, проигранное время композиции: 02 03:45

• Кроме того, следующие символы указывают

► Воспроизведение II Пауза

• CD-текст, ID3-теги Если компакт диск поддерживает CD-текст или ID3-теги файлов MP3 или WMA, они отображаются во второй строке дисплея. Для этого см. также раздел ПУЛЬТ ДУ. 16 ДАТЧИК ДЛЯ ДИСТАНЦИОННОГО

Чтобы использовать пульт дистанционного управления, цельтесь им в эту точку. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ЗАДНЯЯ СТОРОНА

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ58 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ 4 ПОИСК/ПРОПУСТИТЬ/ КНОПКИ НАВИГАЦИИ ◄◄ Поиск/пропустить (назад)

• Краткое нажатие: Воспроизведение начинается с начала текущей дорожки.

• Двойное краткое нажатие:

• Воспроизведение начинается с начала предыдущей дорожки.

• Нажатие с удержанием:

• Быстрая перемотка назад. Работает до тех пор, пока кнопка удерживается нажатой.

• Меню: Навигация / Настройка параметров ►► Поиск/пропустить (вперед)

• Краткое нажатие: Воспроизведение начинается с начала следующей дорожки.

• Нажатие с удержанием: Быстрая перемотка вперед. Работает до тех пор, пока кнопка удерживается нажатой.

• Меню: Навигация / Настройка параметров

Меню: Настройка параметров 5 DISPLAY Режим CD: Отображение CD-текстов или ID3-тегов (если поддерживается компакт-диском): Во второй строке дисплея отображается общая информация CD-текст/ID3-тег. При нажатии на эту кнопку отдельные сведения будут отображаться в следующем порядке: Композиция – Исполнитель – Альбом – Нет

Для файлов MP3 и WMA дополнительно отображаются имя файла и скорость обработки данных текущей композиции. Режим FM: Вызов информации RDS (если поддерживается

Подробные сведения об информации RDS вы найдете в разделе “RDS функции тюнера”. Режим DAB: Вызов информации DAB (если поддерживается

Подробные сведения об информации DAB вы найдете в разделе “DAB функции тюнера”. Режим Bluetooth: На дисплее отображается идентификатор подсоединенных устройств, скорость обработки данных и сведения о ID3-тегах текущей композиции. При нажатии на эту кнопку отдельные сведения о ID3-тегах будут отображаться в следующем

Композиция – Исполнитель – Альбом – Нет

• Короткое нажатие: Изменяет частоту приема шагами в 50 кГц (FM) (ручная настройка

• Продолжительное нажатие: Ищет следующую станцию (автоматическая настройка

Режим DAB: Выбирает следующую или предыдущую станцию в диапазоне DAB.

• Перед использованием пульта дистанционного управления имеющиеся в комплекте элементы питания следует вставить в отделение для батареек, расположенное на тыльной стороне пульта.

• Если батарейки после продолжительного использования сядут, их нужно будет заменить (тип ААA).

• В целях предотвращения порчи пульта дистанционного управления вынимайте элементы питания из устройства, если не планируете использовать его длительное

1 POWER Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания. 2 ВЫБОР ВХОДА При помощи этих кнопок можно напрямую выбирать отдельные аудиовходы. Активный вход будет отображаться на дисплее. 3 МЕНЮ Откройте системное меню. Навигация в меню осуществляется кнопками ◄◄, ►►, ▲и▼. Нажмите кнопку SELECT (12), чтобы подтвердить установленные параметры. Смотри также МЕНЮ MC 10059

• Начните воспроизведение запрограммированного списка нажатием кнопки Play. Слева появляется ‚P‘, текущая композиция и проигранное время этой композиции выводятся позади этого

• Воспроизведением в пределах запрограммированного списка можно управлять при помощи кнопок SKIP, SEARCH и PAUSE/PLAY.

• После нажатия кнопки STOP или EJECT содержимое памяти удаляется. RANDOM Воспроизведение треков CD в случайном

• Однократное нажатие: Включает функцию. На дисплее появляется: RANdOM-ON

• Повторное нажатие: Отключает функцию. На дисплее появляется: RANdOM-OFF REPEAT Многократное воспроизведение дорожки/CD (функция повтора):

• Однократное нажатие: Повтор текущей

На дисплее появляется: REPEAT ONE

• Двукратное нажатие: Повтор всего CD-диска. На дисплее появляется: REPEAT ALL

• Повторное нажатие: Отключение функции

На дисплее появляется: REPEAT OFF 15 DIM Эту кнопку можно использовать для регулировки яркости дисплея (3 уровня). 16 DISCONNECT (РЕЖИМ BLUETOOTH) Отключите существующее соединение Bluetooth и запустите режим Pairin 17 ST/MONO (только в режиме FM) Переключается при приеме УКВ между режимами FM-стерео и FM-моно. При слабом сигнале приема устройство автоматически переключает стереорежим в монорежим, чтобы улучшить отношение сигнал/шум. Стереоприем показывается на дисплее символом „ST“. 18 AUTO (РЕЖИМ DAB) С помощью этой функции просматривается диапазон частот DAB (диапазон III) в поисках станций. Они доступны с помощью кнопок TUNING. 19 EJECT Открывает лоток для CD. 7 КНОПКИ С ЦИФРАМИ Работа с CD: Прямой выбор композиции.

Прямой выбор предварительно настроенной

8 MUTE Отключает и снова включает звук. 9 VOLUME Увеличивает (+) или уменьшает (-) громкость. 10 TONE/BAL TREBLE (однократное нажатие на кнопку TONE) Воспроизведение высоких частот можно соответственно повышать или уменьшать 7 шагами. Чтобы установить значение, используйте кнопки ▲и▼. BASS (двукратное нажатие на кнопку TONE) Воспроизведение низких частот можно соответственно повышать или уменьшать 7 шагами. Чтобы установить значение, используйте кнопки ▲и▼. BALANCE Центр стереозвучания можно устанавливать влево или вправо соответственно 10 шагами. Чтобы установить значение, используйте кнопки ◄◄ и ►►. 11 LOUDNESS Выбор функции тонкомпенсации (автоматической корректировки тембра).

12 PLAY/PAUSE/SELECT

Режим CD: Начинается или останавливается воспроизведение CD.

Подтверждение введенных данных. 13 STOP Останавливает воспроизводящийся CD.

14 УПРАВЛЕНИЕ CD: PROGRAM/RANDOM/

REPEAT PROGRAM Программирование композиций CD в любой последовательности. Для программирования устройство должно находиться в режиме Stop.

• Нажмите кнопку PROG.

• Теперь присвойте нужной композиции номер в памяти 01, для этого нужно выбрать номер композиции при помощи клавиатуры с цифрами или кнопок SKIP. Индикация, напр.: PRG 01-08

• Еще раз нажмите кнопку PROG.

• Теперь присвойте нужной композиции номер в памяти 02.

• Повторите оба шага для программирования всех нужных композиций. Нажмите после последней композиции кнопку STOP. Отображается количество запрограммированных композиций и общее время воспроизведения плейлиста. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ60

• Установите MC 100 на ровном месте. Соблюдайте расстояния, которые указаны в «Важных указаниях по безопасности». Очень важно:Не размещайте никаких предметов (журналов, коробок с компакт-дисками или пластинками и т. п.) сверху на устройстве. Ни в коем случае нельзя перекрывать доступ воздуха через вентиляционные отверстия, расположенные в его верхней части!

• Подключите динамики: Стереодинамики (импеданс от 4 до 8 Ом) подключаются на задней стороне устройства следующим образом: Используйте только качественные аудиокабели для динамиков с сечением минимум 1,5 – 2,5 мм². Зачистите изоляцию на кабелях на участке примерно в 10 мм и скрутите концы. Ослабьте по очереди зажимные винты и вставьте концы без изоляции в отверстия по бокам. Снова затяните зажимные винты. Обязательно следите за правильной полюсностью. Вы также можете воспользоваться заранее разделанным кабелем с банановым штекером на 4 мм или зажимами. Соблюдайте также руководство по эксплуатации используемых динамиков.

• Подключите аудиоисточники.

• Подключите антенну DAB/FM к антенному входу на обратной стороне устройства. При последующей работе должна быть определена позиция антенны, при которой будет наилучший прием. Затем конец антенны должен быть закреплен в соответствующей позиции, например, с помощью канцелярской кнопки. Соответствующая домашняя антенна или внешняя антенна могут при неблагоприятных условиях улучшить прием.

• Подключите сетевой кабель к задней стороне устройства, а затем вставьте его в сетевую розетку на 230 В.

• Для переведения прибора в режим ожидания переведите выключатель электропитания на его тыльной стороне в положение “ВКЛ”.

• Включите устройство через пульт дистанционного управления или с помощью кнопки ON/STBY на передней панели.

• После фазы прогревания лампы устройство готово к эксплуатации.

• Выберите нужный Вам аудиоисточник с помощью переключателя. МЕНЮ MC 100 Регулирование звучания и настройки дополнительных параметров могут удобно выполняться через

• Меню вызывается через кнопку MENU на пульте дистанционного управления или путем нажатия кнопки SEARCH / SKIP / MENU на передней панели.

• Навигация в пределах меню и изменение установок осуществляются через кнопки ◄◄, ►►, ▲и▼ на пульте дистанционного управления или вращением регулятора SEARCH / SKIP / MENU.

• Подтверждение отдельных пунктов меню через кнопку SELECT на пульте дистанционного управления или поверните ручку SEARCH / SKIP / MENU. Возможны следующие установки:

• Базовая установка: Выберите в меню BASS. Воспроизведение низких частот можно соответственно повышать или уменьшать 7 шагами.

• Установка воспроизведения высоких частот: Выберите в меню TREBLE. Воспроизведение высоких частот можно соответственно повышать или уменьшать 7 шагами.

• Установка баланса: Выберите в меню BALANCE. Центр стереозвучания можно устанавливать влево или вправо соответственно 10 шагами

• Тонкомпенсация (автоматическая корректировка тембра): Выберите в меню LOUDNESS. Функция может включаться или выключаться.

• Функция автоматического ожидания: Устройство снабжено функцией автоматического ожидания, которая автоматически переключает устройство примерно через 3,5 часа в случае отсутствия команд (с помощью элементов управления на устройстве или с помощью дистанционного управления) в режим ожидания. Эта функция соответствует Предписанию ЕС об энергосбережении (1275/2008 EG) и уменьшает потребление электроэнергии, в случае если устройство не отключено по недосмотру после использования. Выберите в меню APO SETTING (автоматическое ожидание). Функция может включаться или выключаться. Устройство поставляется с включенной функцией.

• Функция засыпания Выберите в меню SLEEP TIME. Эта функция позволяет установить время, после которого устройство выключается и автоматически переходит в режим ожидания. Время может быть установлено кнопками ▲и ▼ в диапазоне от 5 до 240 минут. После выхода из меню активная функция автоматического отключения постоянно отображается значком в правом нижнем углу дисплея.

• Информация о системе: Выберите в меню SYSTEM INFO. С помощью кнопок ◄◄ и ►► для целей обслуживания могут отображаться отдельные версии прошивки устройства.

• Reset: Через пункт меню RESET восстанавливаются основные настройки (полностью очистить ЗУ для станций, установить все регуляторы звучания на 0, выключить функцию тонкомпенсации и таймер автоматического выключения, включить функцию автоматического ожидания). Через пункт меню EXIT выполняется выход из меню.61 ФУНКЦИИ RDS (RADIO DATA SERVICE) ТЮНЕРА (ТОЛЬКО FM) RDS – это система, с помощью которой во время передач в диапазоне УКВ вместе с сигналом станции передается дополнительная информация. На MC 100 эта информация (о станции, передаче и т.д.) может выводиться на дисплей. RDS информация может быть вызвана повторным нажатием кнопки DISPLAY (дистанционное управление) в следующем порядке:

• PS (Program Service Name): Показывает название станции.

• RT (Radio Text): Показывает информацию и сообщения станции.

• PTY (Program Type): Показывает тип передачи.

• Время/дата DAB ФУНКЦИИ ТЮНЕРА (ТОЛЬКО DAB) Система передачи DAB содержит готовые данные и информацию, которые могут быть вызваны кнопкой DISPLAY (дистанционное управление) в следующем порядке:

• DLS (динамический сегмент метки): Показывает информацию и сообщения станции (например, название и исполнитель текущего музыкального произведения, новостные сообщения, подробная информация о новостях дня или станции)

• Тип программ (например, поп, новости, классика)

• Мультиплексный номер DAB и частота текущей станции

• Скорость передачи в битах текущего аудиосигнала

• Мультиплексное имя DAB СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: 02234807-0. СОЕДИНЕНИЕ УСТРОЙСТВА С АУДИОИСТОЧНИКОМ BLUETOOTH Выберите подключение по Bluetooth. Если раньше связь с этим устройством Bluetooth уже устанавливалась, предпринимается автоматическая попытка восстановления соединения. При этом может потребоваться вручную подтвердить восстановление соединения на устройстве-

Если раньше соединение не устанавливалось или оно не может быть восстановлено, MC 100 автоматически включает режим соединения, который также называется режимом спаривания. На дисплее будет мигать индикатор «BT» Теперь включите режим Bluetooth устройства-источника. MC 100 выводится в списке устройств Bluetooth как „MC 100“. Если он не выводится в списке устройств, активируйте вручную поиск устройств Bluetooth на устройстве-источнике и проверьте, включен ли на MC 100 режим спаривания. В зависимости от устройства-источника во время процесса установления соединения может быть задан вопрос, следует ли принять пароль. Ответить на вопрос можно просто нажатием кнопки „Принять“. Если вопрос о пароле повторится, используйте стандартные пароли „0000“ или „1234“. Если соединение устанавливалось ранее, может задаваться вопрос, хотите ли вы установить соединение. На него также отвечайте „Да“. После успешного установления соединения загорается индикатор ‚BT‘ на дисплее и горит, не мигая. MC 100 поддерживает особо качественный стандарт передачи аудио „Qualcomm® aptX™“. Если устройство-источник также поддерживает эту технологию , при установлении соединения Bluetooth в качестве режима передачи автоматически выбирается „Qualcomm® aptX™“. ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СТАНЦИЙ Устройство оборудовано двумя независимыми друг от друга запоминающими устройствами для станций FM и DAB. Каждое запоминающее устройство может вмещать до 40 станций. Сохранение станций: Установите желаемую станцию DAB или FM с помощью кнопок TUNING на устройстве или с помощью дистанционного управления.

• Выберите желаемую ячейку долгим нажатием на соответствующую кнопку цифровой клавиатуры.

• При двузначных номерах ячейки (10 – 40) необходимо сначала нажать и удерживать кнопку +10, а затем ввести желаемые цифры.

• Успешное сохранение подтверждается на дисплее появлением надписи STORED PRESET. В первой строке перед частотой станции постоянно отражается номер ячейки. Выбор станции из списка станций: Выберите желаемую ячейку через цифровую клавиатуру (короткое нажатие).62 Рабочая частота: 2402 – 2480 МГц Максимальная излучаемая мощность согласно EN 62479: 7,34 дБм Потребляемая мощность: макс. 130 Вт Режим ожидания <0,5 Вт Габаритные размеры (ШxВxГ): Основное устройство: 277 x 132 x 330 мм Основное устройство, вкл. элементы управления и соединительные зажимы: 277 x 132 x 370 мм Пульт дистанционного управления: 45 x 175 x 20 мм Вес: 5,8 кг ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ. С дополнительной информацией можно ознакомиться на нашем сайте: http://www.magnat.de. Возможны технические изменения.

Диапазон частот: FM: 87,5 – 108 МГц DAB/DAB+: 174.928 – 239.200 МГц (диапазон III) Чувствительность: FM: -108 дБм DAB/DAB+: -100 дБм CD-плеер Воспроизводимые форматы: CD-Audio, CD-R, CD-RW, MP3, WMA
