РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Series 9 9290CC BRAUN

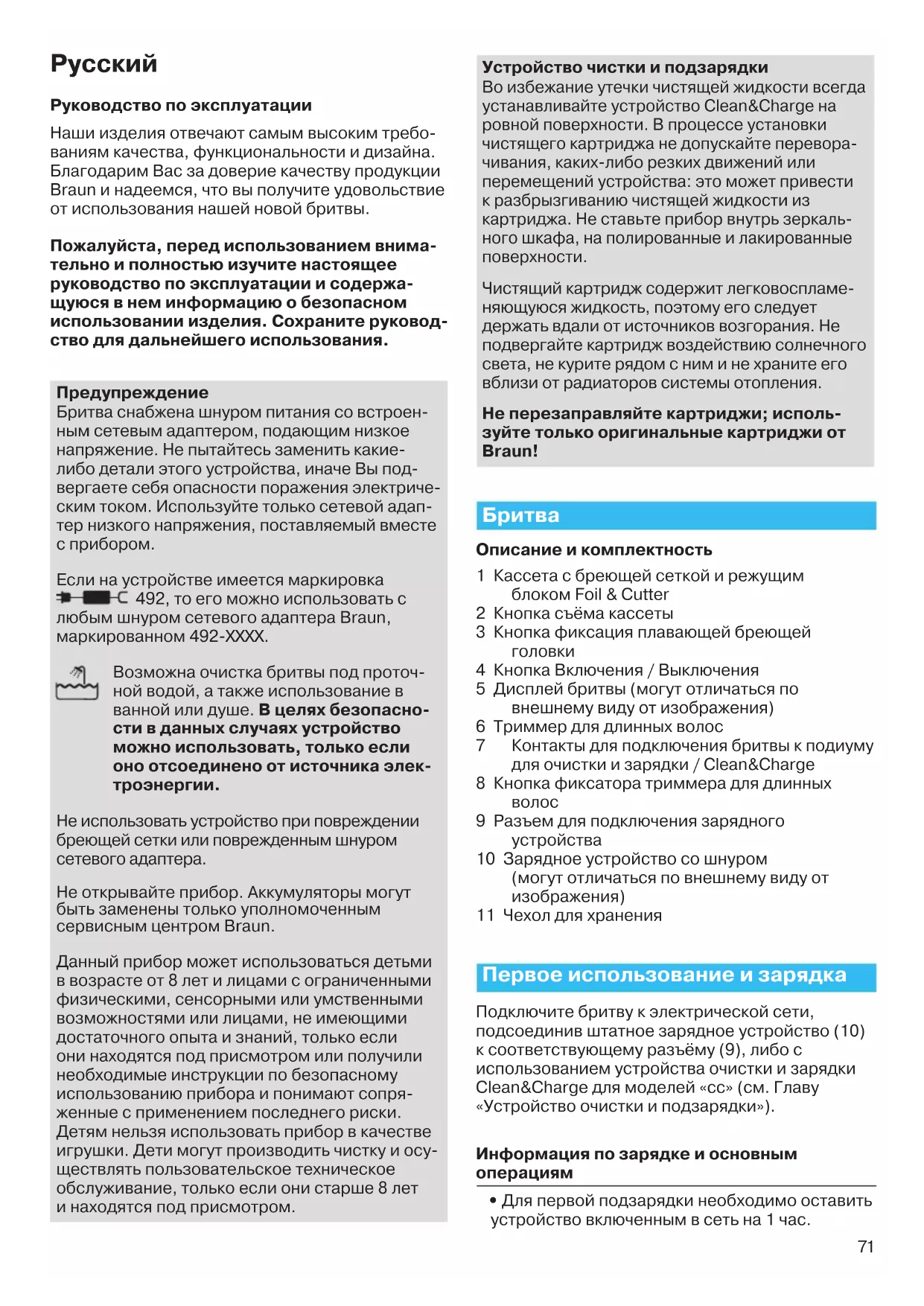

Руководство по эксплуатации Наши изделия отвечают самым высоким требо- ваниям качества, функциональности и дизайна. Благодарим Вас за доверие качеству продукции Braun и надеемся, что вы получите удовольствие от использования нашей новой бритвы. Пожалуйста, перед использованием внима- тельно и полностью изучите настоящее руководство по эксплуатации и содержа- щуюся в нем информацию о безопасном использовании изделия. Сохраните руковод- ство для дальнейшего использования. Предупреждение Бритва снабжена шнуром питания со встроен- ным сетевым адаптером, подающим низкое напряжение. Не пытайтесь заменить какие- либо детали этого устройства, иначе Вы под- вергаете себя опасности поражения электриче- ским током. Используйте только сетевой адап- тер низкого напряжения, поставляемый вместе с прибором. Если на устройстве имеется маркировка 492, то его можно использовать с любым шнуром сетевого адаптера Braun, маркированном 492-ХХХХ. Возможна очистка бритвы под проточ- ной водой, а также использование в ванной или душе. В целях безопасно- сти в данных случаях устройство можно использовать, только если оно отсоединено от источника элек- троэнергии. Не использовать устройство при повреждении бреющей сетки или поврежденным шнуром сетевого адаптера. Не открывайте прибор. Аккумуляторы могут быть заменены только уполномоченным сервисным центром Braun. Данный прибор может использоваться детьми в возрасте от 8 лет и лицами с ограниченными физическими, сенсорными или умственными возможностями или лицами, не имеющими достаточного опыта и знаний, только если они находятся под присмотром или получили необходимые инструкции по безопасному использованию прибора и понимают сопря- женные с применением последнего риски. Детям нельзя использовать прибор в качестве игрушки. Дети могут производить чистку и осу- ществлять пользовательское техническое обслуживание, только если они старше 8 лет и находятся под присмотром. Устройство чистки и подзарядки Во избежание утечки чистящей жидкости всегда устанавливайте устройство Clean&Charge на ровной поверхности. В процессе установки чистящего картриджа не допускайте перевора- чивания, каких-либо резких движений или перемещений устройства: это может привести к разбрызгиванию чистящей жидкости из картриджа. Не ставьте прибор внутрь зеркаль- ного шкафа, на полированные и лакированные поверхности. Чистящий картридж содержит легковоспламе- няющуюся жидкость, поэтому его следует держать вдали от источников возгорания. Не подвергайте картридж воздействию солнечного света, не курите рядом с ним и не храните его вблизи от радиаторов системы отопления. Не перезаправляйте картриджи; исполь- зуйте только оригинальные картриджи от Braun!

Описание и комплектность 1 Кассета с бреющей сеткой и режущим блоком Foil & Cutter 2 Кнопка съёма кассеты 3 Кнопка фиксация плавающей бреющей

4 Кнопка Включения / Выключения 5 Дисплей бритвы (могут отличаться по внешнему виду от изображения) 6 Триммер для длинных волос

Контакты для подключения бритвы к подиуму для очистки и зарядки / Clean&Charge 8 Кнопка фиксатора триммера для длинных

9 Разъем для подключения зарядного

10 Зарядное устройство со шнуром (могут отличаться по внешнему виду от изображения) 11 Чехол для хранения Первое использование и зарядка Подключите бритву к электрической сети, подсоединив штатное зарядное устройство (10) к соответствующему разъёму (9), либо с использованием устройства очистки и зарядки Clean&Charge для моделей «cc» (см. Главу «Устройство очистки и подзарядки»). Информация по зарядке и основным

• Полного заряда батареи хватает на 50 минут использования бритвы в автономном режиме. Время автономной работы может изменяться в зависимости от густоты щетины и температуры окружающей среды.

• Оптимальный диапазон температуры воздуха для зарядки бритвы от 5 °С до 35 °С. В условиях крайне низких или высоких температур батарея может не зарядиться вовсе, или зарядиться не

• Рекомендуется пользоваться прибором для бритья при температуре окружающей среды в диапазоне от 15 °C до 35 °C.

• Не подвергайте бритву воздействию темпе- ратуры свыше 50 °С в течение длительного

• Если прибор подключен к сети электропитания, для включения экрана может потребоваться несколько минут. Дисплей бритвы Уровень подзарядки Когда прибор подключен к сети электропитания на экране устройства (5) отображается индика- тор уровня заряда батареи:

• Мигание соответствующего сегмента шкалы заряда батареи указывает уровень заряда в процессе подзарядки

• При полностью заряженном аккумуляторе на экране в течение нескольких секунд будут гореть все сегменты шкалы заряда, после чего дисплей отключится. Низкий уровень заряда аккумулятора При низком уровне заряда аккумулятора соот- ветствующий индикатор загорится красным цветом. Во время выключения бритвы, о низком уровне заряда батареи информирует звуковой

Отображение оставшихся 9 минут времени бритья осуществляется в цифровом формате (в зависимости от модели и экрана). Индикация загрязнения Индикатор уровня загрязнения указывает на необходимость проведения процедуры очистки бритвы с использованием устройства очистки и подзарядки Clean&Charge. Режим блокировки

загорается при включении блокировки бритвы во избежание её случайного включения (например в чемодане). Эксплуатация бритвы (см. рисунок А) Для включения/выключения бритвы установите выключатель (4) в соответствующее положение. Рекомендации по сухому бритью

1. Всегда брейтесь до умывания.

2. Всегда держите бритву под прямым углом

3. Слегка натягивайте кожу и перемещайте

бритву в направлении против роста волос. Фиксация плавающей бреющей головки Для бритья труднодоступных участков (напри- мер, под носом) передвиньте кнопку блокировки плавающей бреющей головки (3) в нижнее положение для блокировки головки. Бреющую головку можно зафиксировать в одном из пяти положений. Для изменения положения бреющей головки возьмите её двумя пальцами и накло- няйте в нужном направлении. При переходе в следующее положение раздастся характерный

Для автоматической очистки с использованием устройства очистки и подзарядки Clean&Charge необходимо снять блокировку положения бреющей головки. Триммер для длинных волос Для стрижки бакенбард, усов и бороды нажмите кнопку выдвижения триммера для длинных волос и передвиньте триммер в верхнее положение. Блокировка от случайного включения

• Включение: Блокировка включается путём нажатия и удержания кнопки включения устройства (4) в течение 3 секунд. В подтверж- дение блокировки вы услышите звуковой сигнал, а на экране отобразится значок с изображением замка. После этого дисплей выключится.

• Выключение: Блокировка снимается путём нажатия и удержания кнопки включения также в течение 3 секунд. Ручная чистка бритвы (см. рисунки В и С) Чистка под проточной водой

• Включите бритву (без подключения к электросети) и промойте бреющую головку под горячей проточной водой. Также можно использовать жидкое мыло без абразивных субстанций. Смойте остатки пены и на несколь- ко секунд оставьте бритву включенной. 91845280_Series_9-2_CEEMEA_S6-96.indd 7291845280_Series_9-2_CEEMEA_S6-96.indd 72 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 72 of 9673

• Выключите бритву и нажмите кнопки съема кассеты (2). Снимите кассету (бреющая сетка + режущий блок) (1) и оставьте просохнуть.

• При регулярной чистке бритвы под струей воды, необходимо раз в неделю наносить каплю светлого машинного масла на верхнюю часть кассеты (бреющая сетка + режущий блок). Необходимо чистить бритву после каждого бритья с использованием пены. Чистка с помощью щёточки

• Отключите бритву. Снимите кассету (бреющая сетка + режущий блок) (1) и постучите ей по плоской поверхности. С помощью щеточки очистите внутреннюю поверхность плавающей головки бритвы. При этом не очищайте кассету щеточкой, поскольку это может ее

Кассету можно устанавливать любой стороной. Это не влияет на качество бритья. Сиcтема очистки и подзарядки Clean&Charge Сиcтема очистки и подзарядки Clean&Charge разработана специально для чистки, подза- рядки, смазки, просушки и хранения бритвы Braun. Описание и комплектность 12 Разъем для подключения шнура электропи-

13 Кнопка открытия заглушки для замены

14 Контактные клеммы для установки бритвы 15 Экран устройства очистки и подзарядки Clean&Charge 15а Индикатор уровня очищающей жидкости 15b Индикатор состояния 15с Индикатор программы очистки 16 Кнопка включения 17 Чистящий картридж Установка станции подзарядки и очистки Clean&Charge (см. картинку D)

• Нажмите на кнопку открытия корпуса станции для замены картриджа (13) с тыльной стороны устройства подзарядки и очистки Clean&Charge и поднимите крышку корпуса.

• Поставьте чистящий картридж на плоской, устойчивой поверхности (напр. на столе)

• Аккуратно снимите крышку с картриджа.

• Плавно поместите картридж в основание устройства до упора.

• Опустите крышку корпуса до закрытия.

• Подсоедините устройство к розетке с помо- щью специального шнура (10), через соответ- ствующий разъем (12). Подзарядка бритвы с использованием устройства подзарядки и очистки Clean&Charge (см. рисунок D) Поместите бритву бреющей головкой вниз, предварительно сняв с неё блокировку, в устрой- ство чистки и подзарядки. Внимание: Бритва должна быть сухой и полностью очищенной от остатков пены для бритья или мыла! Соединительные контакты (7) на тыльной стороне бритвы должны совпасть с контактами (14) на зарядном устройстве. Установите бритву в надлежащее положение. Правильность установки бритвы на устро подзарядки и очистки Clean&Charge подтверждается звуковым сигналом. Зарядка начинается автоматически. Чистка бритвы (см. рисунок D) При загорании индикатора на дисплее бритвы установите её на устройство подзарядки и очистки Clean&Charge, как указано выше, и нажмите кнопку «Старт» (16). Устройство чистки и подзарядки Clean&Charge производит анализ уровня загрязнения бритвы, результат анализа отображается включением одного из индикаторов (15с) дисплея программы

Если индикатор состояния (15b) не горит (Устройство чистки и подзарядки Clean&Charge переключается в режим ожидания после 10 минут простоя), дважды нажмите кнопку начала работы. В противном случае чистка не начнётся. Для наиболее гладкого бритья рекомендуется чистить бритву после каждого использования. Каждая программа чистки состоит из несколь- ких циклов, при которых чистящая жидкость пропускается через бреющую головку бритвы. Продолжительность чистки занимает до 3 минут (в зависимости от выбранной программы). По завершении данной процедуры следует этап активной сушки продолжительностью около 40 минут, который сопровождается работой вентилятора. По завершении чистки начнётся процесс подзарядки, по окончании которого дисплей устройства отключится. Режимы очистки Экономичная, кратковременная чистка Нормальная чистка Интенсивная чистка Извлечение бритвы из устройства очистки и подзарядки Clean&Charge (см. рисунок Е) Придержите устройство очистки и подзарядки Clean&Charge одной рукой, второй слегка наклоните бритву по направлению к себе. 91845280_Series_9-2_CEEMEA_S6-96.indd 7391845280_Series_9-2_CEEMEA_S6-96.indd 73 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 73 of 9674 Чистящий картридж / Замена (см. рисунок F) Когда индикатор уровня чистящей жидкости (15а) горит красным цветом, это значит, что чистящей жидкости в картридже осталось примерно на 3 цикла очистки. Когда этот инди- катор начинает мигать красным, необходимо произвести замену картриджа (приблизительно через каждые 3 недели при ежедневном исполь-

После нажатия кнопки (13) и открытия корпуса станции подождите несколько секунд, прежде чем удалять картридж, не допуская разлития жидкости. Перед тем, как выбросить отработан- ный картридж закройте его полости крышкой от нового картриджа, поскольку использованный картридж содержит «грязный» чистящий

Санитарный чистящий картридж содержит чистящую жидкость (характеристики указаны на корпусе картриджа), который после открытия медленно испаряется. В случае неиспользования устройства необходимо производить замену картриджей приблизительно раз в 2 месяца. Картридж содержит также смазочные материа- лы, которые могут по завершении процедуры оставаться на внешней стороне бреющей сетки и в пазах устройства для очистки и подзарядки Clean&Charge. Данные следы легко удаляются с помощью влажной ткани.

Braun рекомендует производить замену исполь- зующейся в Вашей бритве кассеты Foil & Cutter каждые 18 месяцев для поддержания макси- мальных показателей производительности

У региональных дилеров и в Центрах обслужи- вания Braun доступны следующие аксессуары:

• Кассета Foil & Cutter (бреющая сеточка и режущий блок): 92S/92B

• Чистящий картридж для устройства очистки и подзарядки Clean&Charge: CCR

• Чистящий спрей для бритв Braun

Продукт содержит аккумуляторы и/или перерабатываемые отходы электриче- ского оборудования. В целях защиты окружающей среды не выбрасывайте изделие вместе с бытовыми отходами. Передайте его в пункты сбора отходов электри- ческого оборудования в вашей стране. Использованный чистящий картридж можно утилизировать вместе с обычным бытовым

Содержание может быть изменено без предва- рительного уведомления. Электрические спецификации напечатаны на специальном шнуре. Электрическая бритва тип 5791 с сетевым блоком питания тип 492-XXXX с системой чистки и подзарядки тип 5425 Если изделие (на корпусе) промаркировано цифрами 492, то вы можете использовать его только с источником питания маркированным кодом 492-ХХХХ. Источник питания типа 492-ХХХХ является представителем семейства источников питания с одинаковыми техническими характеристиками. Символ «Х» в коде заменяет цифру от 0 до 9 и означает различные модификаци иисточников питания, отличающиеся друг от друга только цветом или формой. Дополнительная информация представлена на типовой табличке на корпусе источника питания. Источники питания различаются только по цвету и форме, но не электротехническими характери-

Пожалуйста, проверяйте маркировку источника питания для его идентификации. 100-240 Вольт, 50-60 Герц, 7 Ватт Класс защиты от поражения электрическим током: II Произведено в Германии для Braun GmbH, Frankfurter Strasse 145, 61476 Kronberg, Germany/Браун ГмбХ, Франкфуртер штрассе 145, 61476 Кронберг, Германия. RU: Импортер/Служба потребителей: OOO «Проктер энд Гэмбл Дистрибьюторская Компания», Россия, 125171, Москва, Ленинград- ское шоссе, 16А, стр. 2. Тел. 8-800-200-20-20. BY: Поставщики в Республику Беларусь: ООО «Электросервис и Ко», Беларусь, 220012, г. Минск, ул. Чернышевского, 10А, к. 412А3. Сервисный центр: ООО «Катрикс», Беларусь, 220012, г. Минск, ул. Чернышевского, 10А, к. 115Б. Для определения года изготовления см. трехзначный код на корпусе изделия рядом с техническим типом изделия: первая цифра = последняя цифра года, последующие 2 цифры = 91845280_Series_9-2_CEEMEA_S6-96.indd 7491845280_Series_9-2_CEEMEA_S6-96.indd 74 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 74 of 9675 порядковый номер недели года производства. Например, код «345» означает, что продукт произведен в 45-ю неделю 2013 года. Гарантийный срок/Срок службы 2 года. Гарантийные обязательства Braun. На данное изделие распространяется гарантия в течение 2 лет с момента покупки. В течение гарантийного периода мы бесплатно устраним путем ремонта, замены деталей или замены всего изделия любые заводские дефекты, вызванные недостаточным качеством материала или сборки. В случае невозможности ремонта в гарантийный период, изделие может быть заменено на новое или аналогичное в соответствии с законом «О защите прав потребителей». Гарантия обретает силу только, если дата покупки подтверждается печатью и подписью дилера (магазина) на последней странице ори- гинальной инструкции по эксплуатации BRAUN, которая является гарантийным талоном. Данные гарантийные обязательства действуют во всех странах, где изделие распространяется самой фирмой Braun или назначенным дистри- бьютором, и где никакие ограничения по импорту или другие правовые положения не препятствуют предоставлению гарантийного обслуживания. Гарантия не покрывает повреждения, вызванные неправильным использованием (см. также спи- сок ниже) и нормальный износ бритвенных сеток ножей, дефекты, оказывающие незначительный эффект на качество работы прибора. Эта гарантия теряет силу, если ремонт произво- дится не уполномоченным на то лицом, и если использованы не оригинальные детали Braun. В случае предъявления рекламации по условиям данной гарантии, передайте изделие целиком вместе с гарантийным талоном в любой из цен- тров сервисного обслуживания Braun. Все другие требования, включая требования воз- мещения убытков, исключаются, если наша ответственность не установлена в законном

Рекламации, связанные с коммерческим кон- трактом с продавцом, не попадают под эту

Случаи, на которые гарантия не распростра-

– дефекты, вызванные форс-мажорными обсто- ятельствами; – использование в профессиональных целях; – нарушение требований инструкции по эксплу-

– неправильная установка напряжения питаю- щей сети (если это требуется); – внесение технических изменений; – механические повреждения; – повреждения по вине животных, грызунов и насекомых (в том числе случаи нахождения грызунов и насекомых внутри приборов); – для приборов, работающих от батареек, – работа с неподходящими или истощенными батарейками, любые повреждения, вызванные истощенными или текущими батарейками (советуем пользоваться только предохранен- ными от протекания батарейками); – для бритв – смятая или порванная сетка. Внимание! Оригинальный Гарантийный Талон подлежит изъятию при обращении в сервисный центр для гарантийного ремонта. После прове- дения ремонта Гарантийным Талоном будет являться заполненный оригинал Листа выполне- ния ремонта со штампом сервисного центра и подписанный потребителем по получении изде- лия из ремонта. Требуйте проставления даты возврата из ремонта, срок гарантии продлева- ется на время нахождения изделия в сервисном

В случае возникновения сложностей с выполне- нием гарантийного или послегарантийного обслуживания просьба сообщать об этом в Информационную Службу Сервиса Braun по телефону 8-800-200-20-20 (звонок из России бесплатный). 91845280_Series_9-2_CEEMEA_S6-96.indd 7591845280_Series_9-2_CEEMEA_S6-96.indd 75 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 75 of 9676 Рекомендации по решению возникающих проблем Проблема: Возможная причина: Решение:

Бритва не включа- ется при нажатии на кнопку включения.

1. Включена блокировка.

2. Данное устройство может

быть использовано только в автономном режиме

1. Нажмите и удерживайте кнопку вкл./выкл.

В течение 3 секунд для снятия блокировки.

2. Отсоедините бритву от электросети.

Бритва не заряжа- ется полностью и продолжает мигать. Температура окружающей среды выходит за пределы допустимого диапазона. Оптимальный диапазон температуры воздуха для зарядки бритвы от 5 °С до 35 °С. Бритва не заряжа- ется находясь в устройстве для очистки и подза- рядки Clean&Charge или будучи вклю- ченным в розетку.

1. Бритва неправильно

установлена в устройстве для очистки и подзарядки Clean&Charge.

2. В некоторых случаях

зарядка может начаться с задержкой (напр. после длительного хранения).

3. Температура окружающей

среды выходит за пределы допустимого диапазона.

4. Специальный комплект

проводов подключен ненадлежащим образом.

1. Соединительные контакты бритвы должны

совпасть с контактами на устройстве для очистки и подзарядки Clean&Charge.

2. Подождите несколько минут, возможно

зарядка начнётся автоматически.

3. Оптимальный диапазон температуры воздуха

для зарядки бритвы от 5 °С до 35 °С.

4. Необходимо надлежащим образом подклю-

чить повода электропитания.

головки исходит неприятный запах.

1. Головку бритвы чистят

2. Чистящий картридж

используется более 2-х

1. При промывке головки бритвы используйте

только горячую воду, периодически исполь- зуйте жидкое мыло без абразивных субстан- ций. Отсоедините кассету (бреющую сеточку и режущий блок) и оставьте её просушиться.

2. Производите замену чистящих картриджей не

реже раза в 2 месяца Качество работы аккумуляторов резко упало.

1. Головку бритвы регулярно

промывают водой, но не

2. Износ бреющей сеточки

и режущего блока, что требует большего количе- ства электроэнергии для

1. Если Вы регулярно промываете бритву под

проточной водой, наносите каплю светлого машинного масла на бреющую сеточку не реже раза в неделю для смазки.

2. Замените кассету (бреющую сеточку и

режущий блок). Качество бритья значительно ухудшилось.

1. Система для бритья

2. Износ бреющей сеточки

1. Промойте кассету (бреющую сеточку и

режущий блок) под горячей проточной водой с использованием средства для мытья посуды (1 капля), после чего ополосните её от пены и отсоедините. По высыхании нанесите каплю светлого машинного масла на сеточку.

2. Замените кассету (бреющую сеточку и

режущий блок). Аккумулятор заряжен, но бритва всё равно выключа-

Износ бреющей сеточки и режущего блока, что требует большего количества электроэнергии, нежели производит моторчик. Прибор выключается. – Заменить кассету (бреющую сеточку и режущий блок). – Регулярно смазывать бреющую систему, в особенности после чистки с использованием простой воды. 91845280_Series_9-2_CEEMEA_S6-96.indd 7691845280_Series_9-2_CEEMEA_S6-96.indd 76 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 76 of 9677 Сеточка засори-

1. Засор устройства для

очистки и подзарядки Clean&Charge.

2. Чистящий картридж

используется в течение достаточно продолжитель- ного времени.

1. Прочистите засор с помощью деревянной

2. Содержание чистящей жидкости снизилось,

а содержание масла увеличилось. Удалите остатки с помощью ткани. УСТРОЙСТВО ДЛЯ ЧИСТКИ И ПОДЗАРЯДКИ CLEAN&CHARGE При нажатии на кнопку «старт» чистка не начина-

1. Бритва неправильно

установлена в устройстве для очистки и подзарядки Clean&Charge.

жидкости в чистящем картридже недостаточен (индикатор уровня чистящей жидкости мигает красным цветом).

3. Устройство в режиме

1. Установите бритву в устройство для очистки и

подзарядки Clean&Clear должным образом (соединительные контакты бритвы должны совпасть с контактами на устройстве).

2. Замените чистящий картридж.

3. Нажмите кнопку «старт» еще раз.

потребление чистящей жидкости Протечка в устройстве для очистки и подзарядки Clean&Charge; Засор в устройстве. – Прочистить засор деревянной зубочисткой. – Регулярно очищайте поверхность прибора. 91845280_Series_9-2_CEEMEA_S6-96.indd 7791845280_Series_9-2_CEEMEA_S6-96.indd 77 06.04.18 10:0506.04.18 10:05 Business Use - P&G AUTHORIZED POA-00042214 Rev 001 Effective Date 2018-04-09 Printed 2018-07-25 Page 77 of 9678

1. Бритва неправильно

1. Бритва неправильно
