РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Saga Xpress SX 300 l OSO

ИНФОРМАЦИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ИНФОРМАЦИЯ ПО FDV (УЭТО = управление, эксплуатация и техническое обслуживание) РУКОВОДСТВО ПО МОНТАЖУ TDS - ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ

ИНФОРМАЦИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ИНФОРМАЦИЯ ПО FDV (УЭТО = управление, эксплуатация и техническое обслуживание) РУКОВОДСТВО ПО МОНТАЖУ TDS - ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ

СОДЕРЖАНИЕ

1. Инструкция по безопасности 3

1.1 Общая информация.... 3
1.2 Инструкция по безопасности для пользователя 4
1.3 Инструкция по безопасности для монтера-установщика..... 4

2. Описание продукта.... 5

2.1. Идентификация продукта.... 5
2.2. Область применения 5
2.3 Маркировка СЕ.... 5
2.4 Техническая характеристика 5
2.5. Данные ErP (TDS).... 5

3. Инструкция по установке 6

3.1. Продукты, охваченные инструкцией 6
3.2. Комплект поставки 6
3.3. Размеры продукта .... 6
3.4. Требования к месту установки 7
3.5. Установка труб 8
3.6. Электромонтаж.... 10

4. Первый пуск.... 14

4.1. Заполнение водой 14
4.2. Подключение питания.... 14
4.3. Настройка смесительного клапана 14
4.4 Контрольные точки 14
4.5. Опорожнение.... 14
4.6. Сдача конечному пользователю 14

5. Инструкция по эксплуатации.... 15

5.1. Настройки 15
5.2. Техническое обслуживание и уход .....15

6. Диагностика.... 16

6.1. Неисправности и их устранение 16

7. Условия гарантии.... 17

7.1. Гарантия и оформление гарантии 17
7.2. Служба поддержки пользователей 17

8. Демонтаж продукта 17

8.1. Демонтаж 17
8.2. Утилизация 17

1. ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

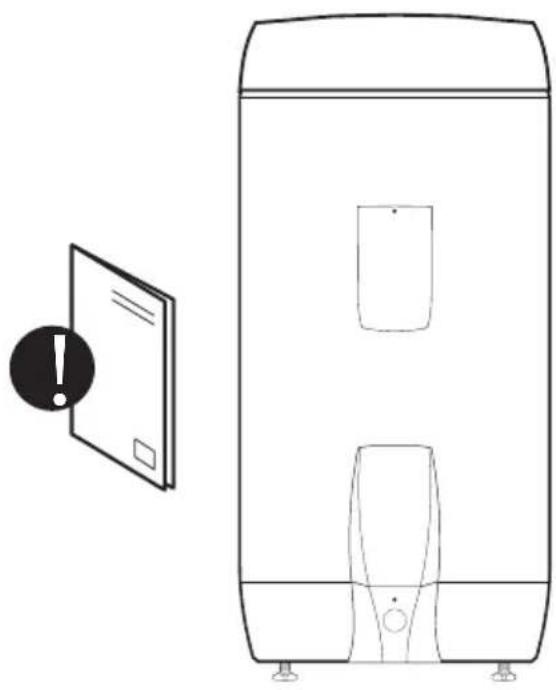

1.1 Общая информация

• Внимательно прочитайте данное руководство до того, как приступить к работам по установке, техническому обслуживанию или регулировке водонагревателя.
• Неправильная установка или ненадлежащая эксплуатация продукта могут повлечь за собой травмы или материальный ущерб.
• Сохраняйте Руководство и другую документацию на продукт для обращения за справками в дальнейшем.
• Производитель предполагает соблюдение инструкций по безопасности, эксплуатации и техническому обслуживанию продукта конечным пользователем, а также руководства по монтажу, действующих стандартов, норм и правил на момент установки продукта – монтером-установщиком.

В Руководстве используются следующие обозначения:

⚠ ПРЕДУПРЕЖДЕНИЕ	Риск тяжелой травмы или смертельного исхода
⚠ ОСТОРОЖНО	Риск умеренной или малой степени тяжести травм людей или повреждений имущества
∅	ТАК НЕЛЬЗЯ делать
#!	ТАК НУЖНО делать

Данный документ следует хранить в соответствующем месте, в пределах доступности для обращения в дальнейшем.

1.2 Инструкция по безопасности для пользователя

⚠️ ПРЕДУПРЕЖДЕНИЕ
∅	Выпускное отверстие перелива предохранительного клапана НЕЛЬЗЯ закрывать уплотнителем или заглушкой.
∅	Продукт НЕЛЬЗЯ накрывать спереди или закрывать крышкой.
∅	Продукт НЕЛЬЗЯ модифицировать или вносить изменения в его оригинальную конструкцию.
∅	Детям НЕЛЬЗЯ играть с продуктом, как и находиться рядом с ним без присмотра.
!	Перед тем, как подключить электропитание, продукт необходимо заполнить водой.
!	Техническое обслуживание и уход / настройку разрешается выполнять только лицам старше 18 лет, соответствующим образом подготовленным

⚠ ОСТОРОЖНО
∅	Нельзя подвергать продукт воздействию мороза, избыточного давления,перенапряжения или хлорированной воды. См. Гарантийные условия
∅	Техническое обслуживание и уход / настройку продукта не разрешается выполнятьлицам со сниженными физическими или умственными способностями, если толькоих не проинструктировало лицо, ответственное за их безопасность.

1.3 Инструкция по безопасности для монтера-установщика

⚠ ПРЕДУПРЕЖДЕНИЕ
∅	Выпускное отверстие перелива предохранительного клапана НЕЛЬЗЯ закрывать уплотнителем или заглушкой.
➊	Если установлена ведущая от предохранительного клапана линия перелива, необходимо, чтобы она ОБЯЗАТЕЛЬНО имела внутренний диаметр ≥ 18 мм, была незакрываемой, выполненной с разрывом струи и уложенной без риска замерзания, с уклоном к сливному трапу.
➌	При установке в новостройках или при изменении существующих установок необходимо использовать стационарный электромонтаж в соответствии с руководством. Кабель электропитания с вилкой для стенной розетки можно использовать при замене продукта без изменений в системе электропроводки.
➌	Кабель электропитания должен выдерживать температуру 90 °C. Необходимо установить компенсатор натяжения кабеля.
➌	Перед тем, как подключить электропитание, продукт необходимо заполнить водой.
➌	Обязательно соблюдение действующих правил и норм, стандартов и данного руководства по монтажу.

⚠ ОСТОРОЖНО
💡	Продукт должен располагаться в помещении с трапом, выполненным в соответствии с правилами и нормами для влажных помещений / Строительными нормами и правилами ТЕК в последней редакции. Как вариант, можно установить водозапорный (отсечный) клапан с датчиком и смонтировать переливную трубу от предохранительного клапана к сливному трапу. Ответственность за косвенный ущерб наступает только в случае соблюдения этого требования.
💡	Продукт должен монтироваться вертикально и горизонтально, на полу или стене, способным выдержать его общий вес во время эксплуатации. См. паспортную табличку.
💡	Вокруг продукта необходимо предусмотреть свободное пространство для выполнения сервисных работ, 40 см перед щитком электроотсека / 10 см над смесительным клапаном.

2. ОПИСАНИЕ ПРОДУКТА

2.1 Идентификация продукта

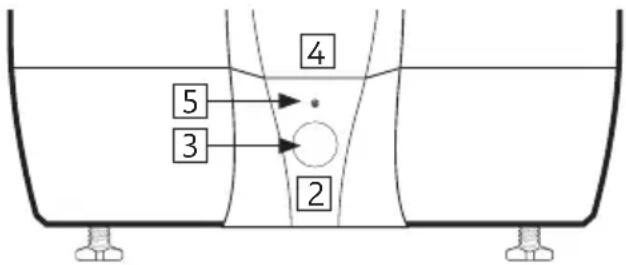

Идентификационные данные продукта находятся на паспортной табличке, прикрепленной к продукту. Табличка содержит сведения о продукте согласно EN 12897:2016 и EN 60335-2-21 и другие полезные данные. См. подробнее в декларации о соответствии на www.osohotwater.com.

Продукты OSO разрабатываются и изготавливаются в соответствии со стандартами:

• ТУ по давлению в баках водонагревателей EN 12897:2016
- Безопасности бытовых и аналогичных электрических приборов EN 60335-2-21
- Менеджмента качества в процессах сварки EN ISO 3834-2

Компания OSO Hotwater AS сертифицирована по стандартам

• Менеджмента качества ISO 9001
- Охраны окружающей среды ISO 14001
• Охраны труда OHSAS 18001

2.2 Область применения

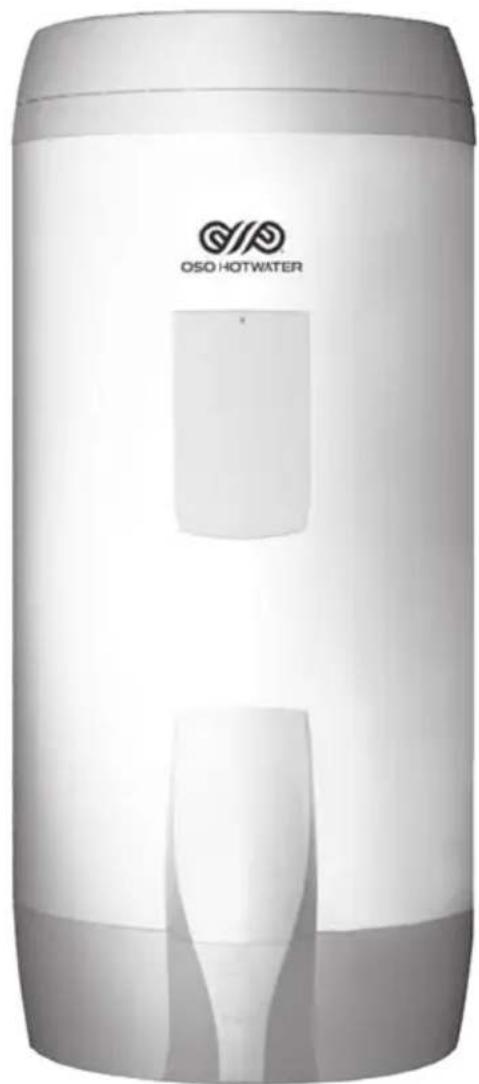

Серия Saga предназначена для снабжения жилых помещений горячей бытовой водой. Продукт можно использовать с возобновляемым источником энергии.

2.3 Маркировка СЕ

CE

СЕ-маркировка указывает, что продукт соответствует требованиям действующих Директив. См. подробнее в декларации о соответствии на www.osohotwater.com.

Продукт соответствует требованиям действующих Директив:

• По низковольтному оборудованию LVD 2014/35/EU
• По электромагнитной совместимости EMC 2014/30/EU
• По безопасности оборудования, работающего под давлением PED 2014/68/EU

Предохранительный клапан(ы) должен иметь маркировку CE и соответствовать требованиям Директивы PED 2014/68/EU.

2.4 Техническая характеристика

No модели	Код продукта:	Рассчитан на кол-во чел.	Вес кг	× B мм	Трансп. объем м3	Объем воды 40 °C	Время нагрева ч t 65 °C
80802610	SX 200 - 3+(3) kW/3x400V 4,5 39 5	80x1260 0,47				355	4,9
80802820	SX 300 - 4,5+(4,5) kW/3x400V	7,5	51	580x1710	0,63	539	4,8
800 0652	SX 150 - 2+(2) kW/1x230V	3,5	31	580x 950	0,38	251	5,4
800 0654	SX 200 - 3+(3) kW/1x230V	4,5 39 5	80x1260 0,47			355	4,9
800 0656	SX 300 - 3+(3) kW/1x230V	6,5	51	580x1710	0,63	539	7,2
800 0657	SX 300 - 5+(5) kW/1x230V	7,5	51	580x1710	0,63	539	4,8

2.5 Данные ErP - Лист технических данных

Марка	No модели	Наимен. модели		ErP- Рейтинг	Гор. кран	Объем L
OSO Hotwater AS	80802610	Saga Xpress - SX 200		C	65	194
OSO Hotwater AS	80802820	Saga Xpress - SX 300		C	85	287
OSO Hotwater AS	800 0652	Saga Xpress - SX 150		B	53	143
OSO Hotwater AS	800 0654	Saga Xpress - SX 200		C	65	194
OSO Hotwater AS	800 0656	Saga Xpress - SX 300		C	85	287
OSO Hotwater AS	800 0657	Saga Xpress - SX 300		C	85	287
Директива: 2010/30/EU Регламент: EU 812/2013			Директива: 2009/125/ECRegulativ: EU 814/2013
Оценка эффективности по стандарту: EN50440: 2015

3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

3.1 Продукты, охваченные данной инструкцией

80802610 Saga Xpress - SX 200

80802820 Saga Xpress - SX 300 - 5+5 kBt

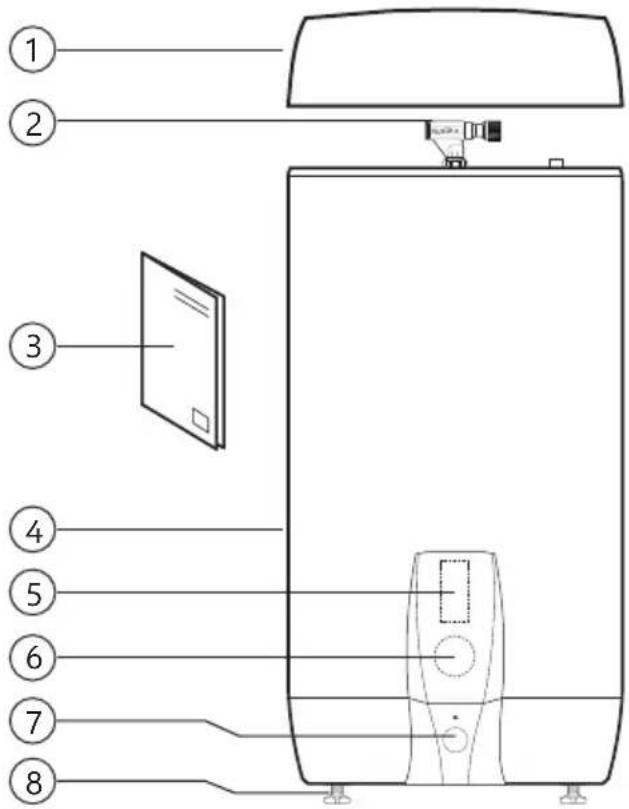

3.2 Комплект поставки

No поз.	Коли-чество	Описание
1	1	Изолированная верхняя крышка (смонтирована на заводе)
2	1	Смесительный клапан (смонтирован на заводе)
3	1	Руководство по монтажу (этот документ)
4	1	Водонагреватель
5	1	Термостат
6	1	Нагревательный элемент
7	1	Предохранительный клапан (смонтирован на заводе)
8	3	Ножки (смонтированы на заводе)

3.3 Размеры продукта

Все размеры в мм.

Продукт	A	B	C	D	E
SX 200	0	-40	12	60	1210	125	655	580
SX 300	0	-40	17	10	1660	125		655	580

Допуск +/- 5 мм. (кроме размера А).

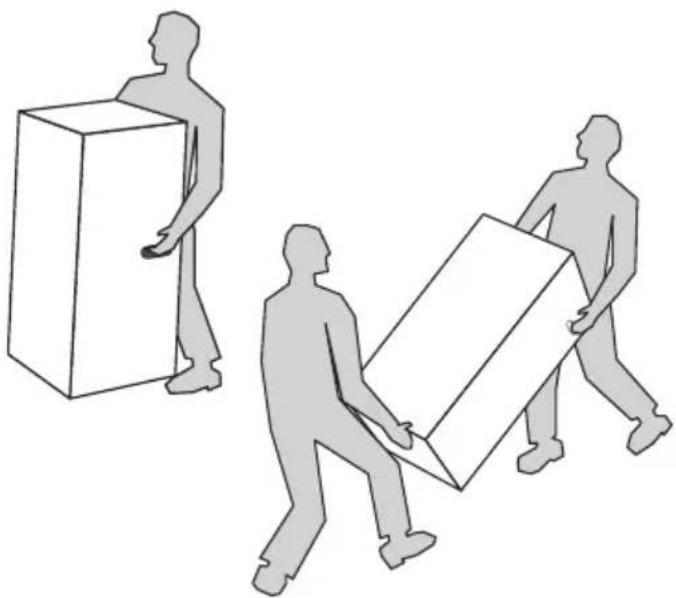

3.3.1 Транспортировка в помещение к месту установки

Продукт следует перемещать осторожно, как показано на рисунке, не вынимая из тары. Держите коробку, пользуясь проемами для рук.

⚠ ОСТОРОЖНО

Нельзя поднимать продукт за штуцеры,патрубки, клапаны и т. п. – это может привестик функциональным повреждениям.

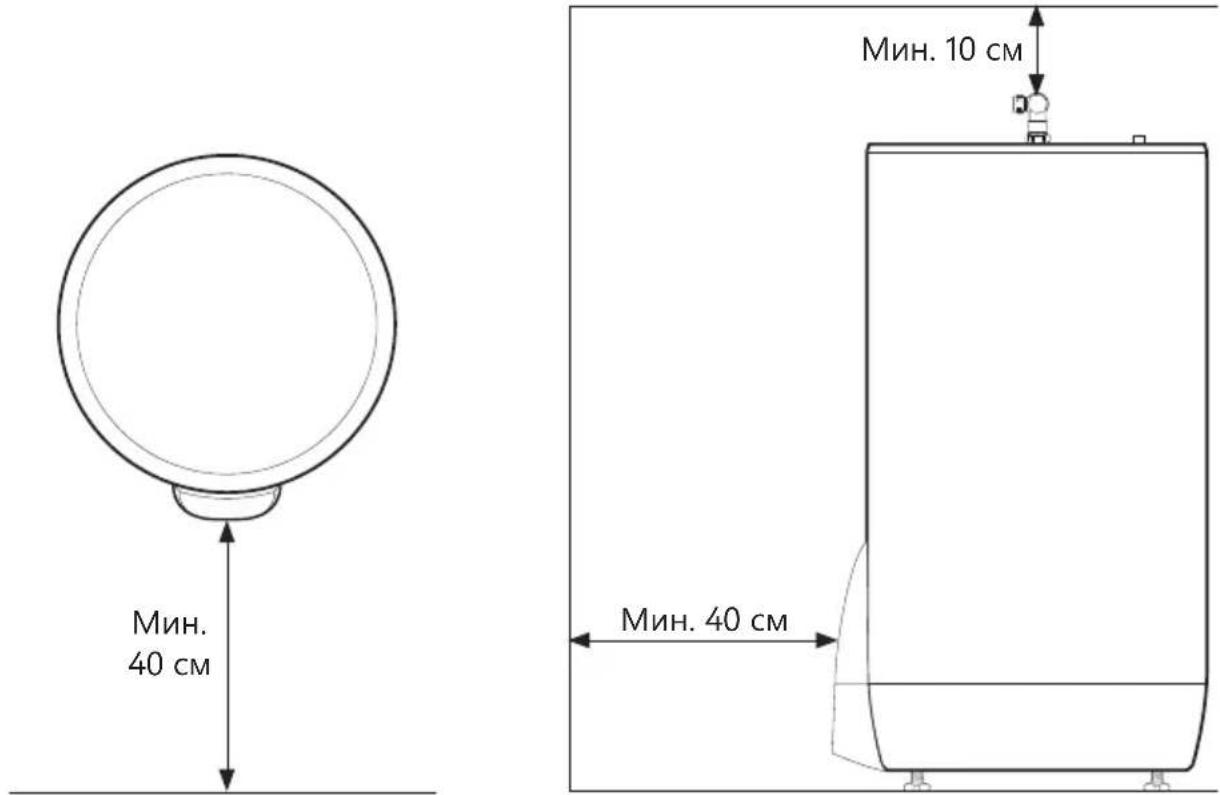

3.4 Требования к месту установки и расположению

⚠ ОСТОРОЖНО
💡	Продукт должен располагаться в помещении с трапом, выполненным в соответствии с правилами и нормами для влажных помещений / Строительными нормами и правилами ТЕК в последней редакции. Как вариант, можно установить водозапорный (отсечный) клапан с датчиком и смонтировать переливную трубу от предохранительного клапана к сливному трапу.
💡	Продукт должен располагаться в сухом месте, не подверженном опасности промерзания.
💡	Продукт должен располагаться на полу или стене, способным выдержать его общий вес во время эксплуатации. См. паспортную табличку.
💡	Вокруг продукта необходимо предусмотреть свободное пространство для выполнения сервисных работ, 40 см перед щитком электроотсека / 10 см над смесительным клапаном.
💡	Продукт должен быть расположен в квартире/доме в легко доступном, удобном для выполнения работ по техническому уходу и обслуживанию месте.

Мин. 40 см Мин. 10 см Мин. 40 см

3.5 Установка труб

Продукт рассчитан на постоянное подключение к сети водоснабжения. Для установки должны использоваться одобренные трубы надлежащего диаметра. Должны быть соблюдены действующие стандарты, нормы и правила.

Продукт	ХВС ГВС		Перелив (2)	Солн. / гор. вода (3)
SX 200 - 300	Обойма 1/2" / ø15 мм	Обойма 1/2" / ø15 мм	3/4" внутренняя	1/2" внутренняя

3.5.1 Давление подачи воды

Эффективность продукта зависит от давления подачи ХВС. Давление воды должно в течение всей продолжительности суток быть не ниже 2 бар и не выше 6 бар. Слишком высокое давление можно отрегулировать установкой редукционного клапана.

3.5.2 Монтаж труб ХВ и ГВ и трубы перелива

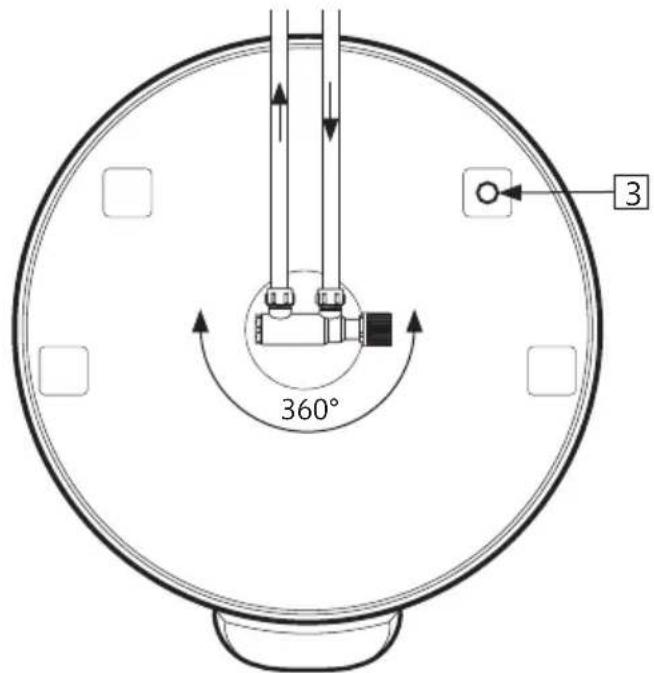

A) Смесительный клапан поворачивают в желаемое положение.

• Затягивают обойму к нагревателю (см. 3.5.3)

В) Трубы ХВ и ГВ нужного диаметра выводят к смесительному клапану и затягивают (см. 3.5.3)

- При использовании труб большого диаметра можно использовать переходник с 1/2" внутренней резьбой.

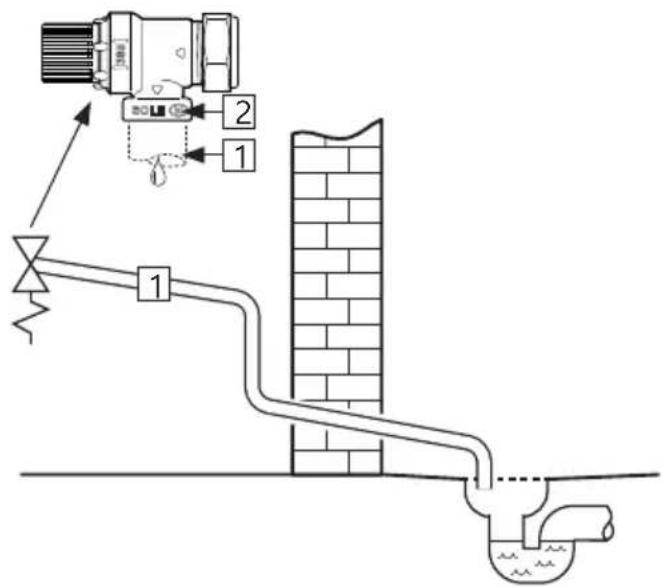

С) Труба перелива, если она используется, внутренним диаметром (1) ≥ 18 мм выводится к предохранительному клапану. • Присоединяется к внутренней резьбе предохранительного клапана 3/4".

• Выводится так, чтобы была незакрываемой, выполненной с разрывом струи и уложенной без риска замерзания, с уклоном к сливному трапу.

3.5.3 Присоединение к солнечному коллектору / патрубку гор. воды / циркуляционному контуру ГВ

Продукт можно нагревать водой, поступающей от солнечного коллектора, согл. указаниям в ErP-директиве, используя присоединение 1/2" (3).

OSO может поставить пакет оборудования для подключения альтернативных источников энергии.

Присоединение 1/2" (3) можно, как вариант, использовать в для отбора горячей воды или циркуляционного контура ГВ.

360° 3

3.5.4 Моменты затяжки

Компонент	Момент затяжки
Присоед. обоймы к тр. ХВ / ГВ (ø15)	40 Нм (+/- 3)
Присоед. обоймы к нагревателю (ø22)	60 Нм (+/- 5)

3.5.5 Инструкция по монтажу

⚠️ ПРЕДУПРЕЖДЕНИЕ
💡	Перед тем, как подключить электропитание, продукт необходимо заполнить водой.
💡	Если установлена ведущая от предохранительного клапана труба перелива, необходимо, чтобы она обязательно имела внутренний диаметр≥ 18 мм, была незакрываемой, выполненной с разрывом струи и уложенной без риска замерзания, с уклоном к сливному трапу.

⚠ ОСТОРОЖНО
💡	Продукт должен располагаться в помещении с трапом, выполненным в соответствии с правилами и нормами для влажных помещений / Строительными нормами и правилами ТЕК в последней редакции. Как вариант, можно установить водозапорный (отсечный) клапан с датчиком и смонтировать переливную трубу от предохранительного клапана к сливному трапу.
💡	Продукт должен монтироваться вертикально и горизонтально, на полу или стене, способным выдержать его общий вес во время эксплуатации. См. паспортную табличку.
💡	Вокруг продукта необходимо предусмотреть свободное пространство для выполнения сервисных работ, 40 см перед щитком электроотсека / 10 см над смесительным клапаном.

3.5.6 Рекомендации по монтажу

РЕКОМЕНДАЦИИ
-	Обеспечьте расстояние над полом. Вывинчивая, выпустите включенные в комплект ножки не менее чем на 15 мм от днища продукта.
-	Трубу перелива, если она используется, от предохранительного клапана к сливному трапу (1) и кабель электропитания к стенной розетке (2) следует проложить скрыто, под каналами в днище продукта.
-	При тугом обратном клапане следует установить редукционный клапан и расширительный бак.
-	Если в ходе суток максимальное давление воды првышает 6 бар, следует установить редукционный клапан и расширительный бак.
-	При установке в помещениях, не удовлетворяющих требованиям для влажных помещений, в дополнение к автоматическому водозапорному клапану с датчиком следует установить под продуктом герметичный поддон с трубой перелива внутренним диаметром ≥ 18 мм, ведущей к сливному трапу. Это предотвратит возможный материальный ущерб.

При установке в новостройках или при изменении существующих установок необходимо использовать стационарный электромонтаж в соответствии с руководством. Кабель электропитания с вилкой для стенной розетки можно использовать при замене продукта без изменений в системе электропроводки. Если выполняется стационарный монтаж, это должен выполнить авторизованный электромонтер. Должны быть соблюдены действующие стандарты, нормы и правила.

3.6.1 Электрические компоненты

Компонент Примечание
Предохранительный термостат	Термовыключатель при 98 °C.
Рабочий термостат	Настраиваемый 60-90 °C
Нагревательный элемент	1-фазное напр. 230 В
Кабель э/питания с вилкой	Термостойкая
Внутренняя проводка	Термостойкая

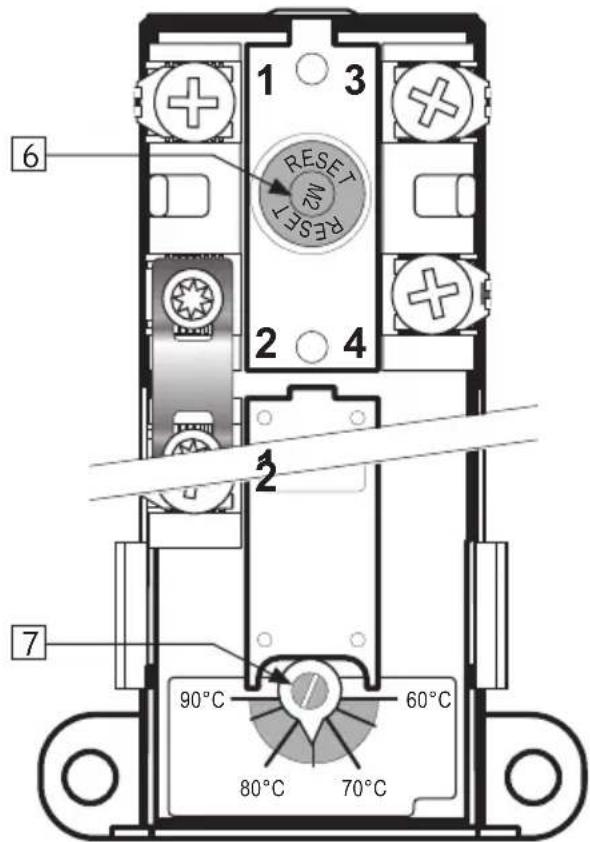

3.6.2 Электрические соединения в распределительной коробке

⚠️ ПРЕДУПРЕЖДЕНИЕ

На точках присоединения R и S всегда имеется напряжение. Прежде чем выполнять электромонтажные работы, необходимо отключить питание и принять меры против восстановления питания во время проведения работ.

A) Синий провод (R) – Нейтраль – присоединен к точке «1» на нижнем предохранительном термостате.
В) Коричневый провод (S) – Фаза – присоединен к точке «3» на нижнем предохранительном термостате.
C) Желтый провод с зеленой полоской ⏻ – Земля – присоединен к точке подключения на нижнем электрощитке (шестиугольник из латуни)
D) Внутренний провод от элемента к термостату присоединен в соответственно точке «3» на предохранительном термостате и точке «2» на рабочем термостате. См. рисунок.

3.6.3 Моменты затяжки

Компонент Момент затяжки
Нагревательный элемент 5/4"	60 Нм (+/- 5)
Винты термостата 2 Нм (+/- 0,1)
Винты на головке элемента 2 Нм (+/- 0,1)

1 3 2 4 1 3 2 30°C 70°C R S 1 3 2 4 1 2 30°C 70°C

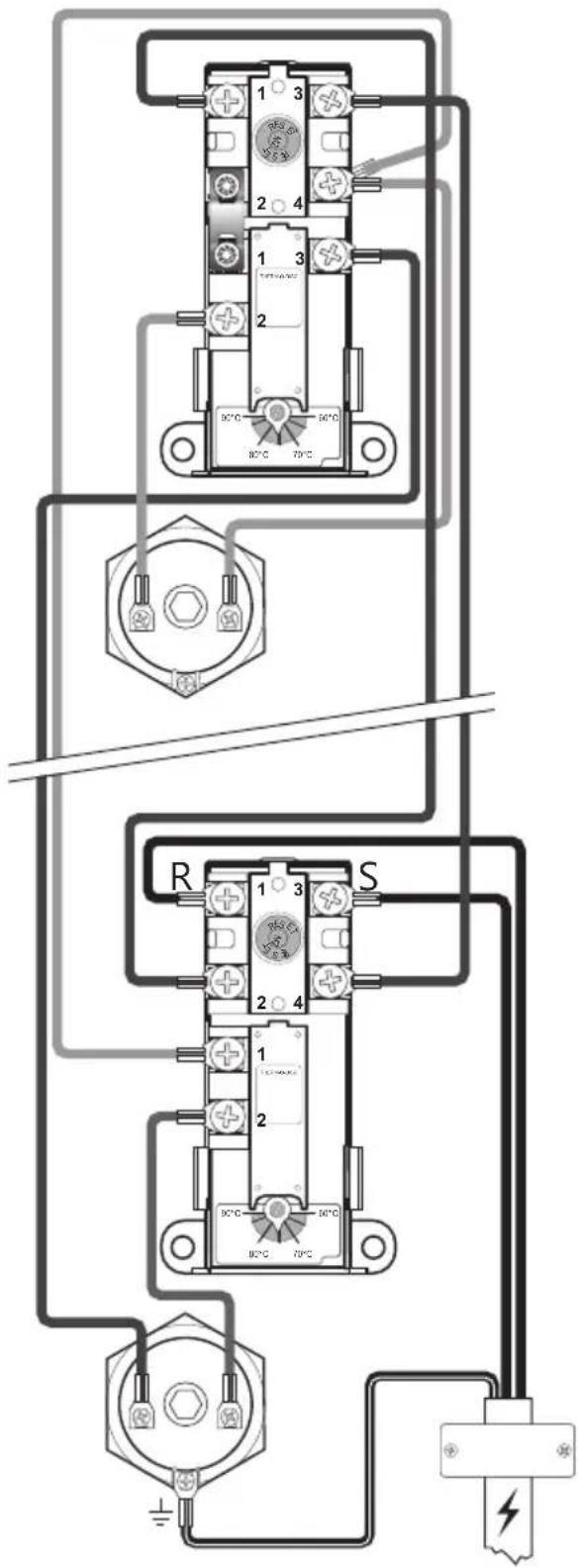

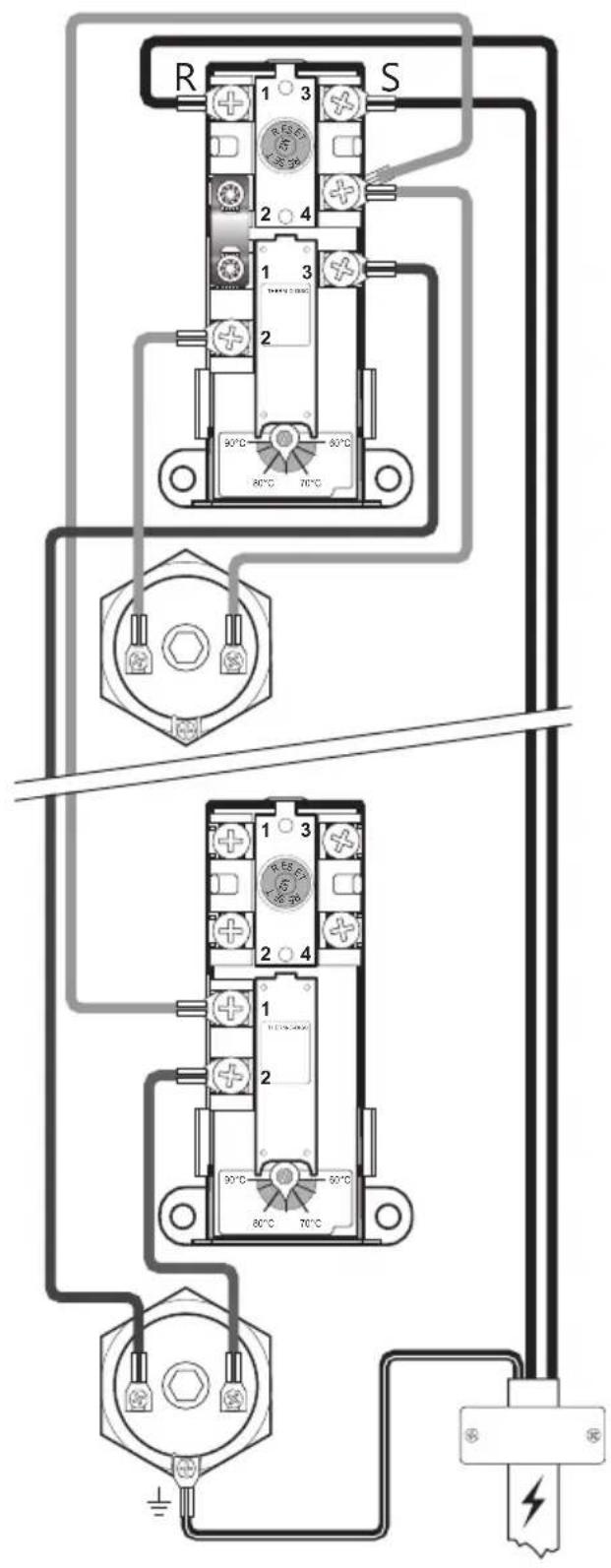

Электроподключение 2+2 & 3+3 кВт

R 1 3 S 2 4 1 3 2 90°C 80°C 70°C 1 3 2 4 1 2 90°C 80°C 70°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 50°C 80°C 70°C

Электроподключение 5+5 кВт

1 3 RESET 2 4 1 2 1 3 RESET 2 4 1 2 1 2 THY-3000 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

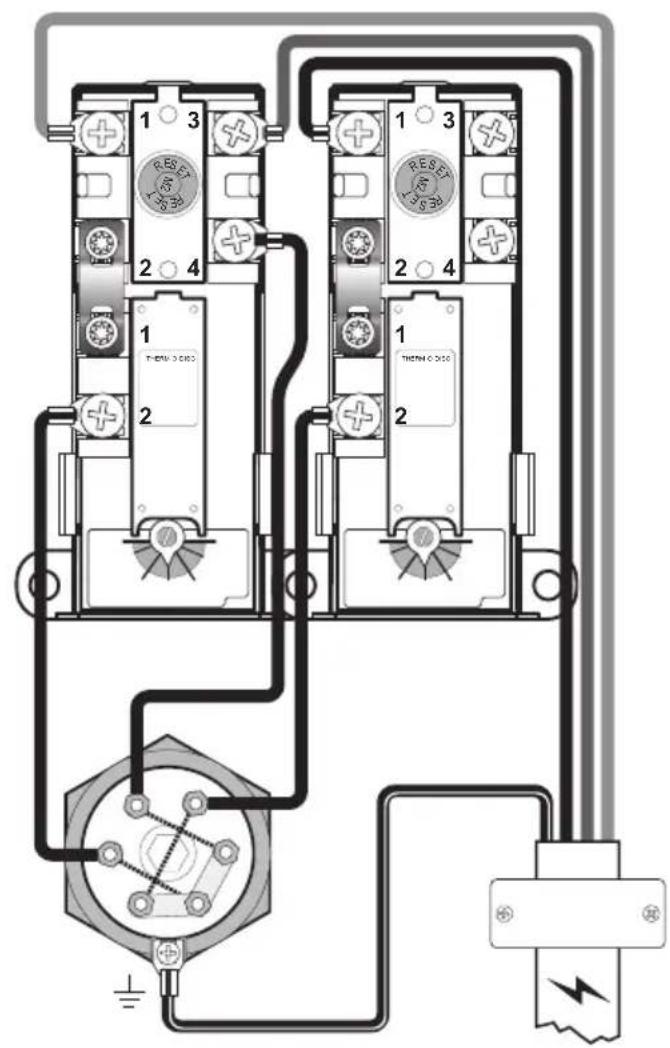

Электроподключение - 3+3 & 4,5+4,5 - 3 x 400V

3.6.4 Инструкция по монтажу

⚠️ ПРЕДУПРЕЖДЕНИЕ
#!	Перед тем, как подключить электропитание, продукт необходимо заполнить водой.
#!	При установке в новостройках или при изменении существующих установок необходимо использовать стационарный электромонтаж в соответствии с руководством. Кабель электропитания с вилкой для стенной розетки можно использовать при замене продукта без изменений в системе электропроводки.
#!	Кабель электропитания должен выдерживать температуру 90 °C. Необходимо установить компенсатор натяжения кабеля.

⚠ ОСТОРОЖНО
💡	Вокруг продукта необходимо предусмотреть свободное пространство для выполнения сервисных работ, 40 см перед щитком электроотсека / 10 см над смесительным клапаном.
💡	В случае повреждения кабеля электропитания с вилкой, его необходимо заменить специальным кабелем от поставщика оборудования.

3.6.5 Рекомендации по монтажу

РЕКОМЕНДАЦИИ

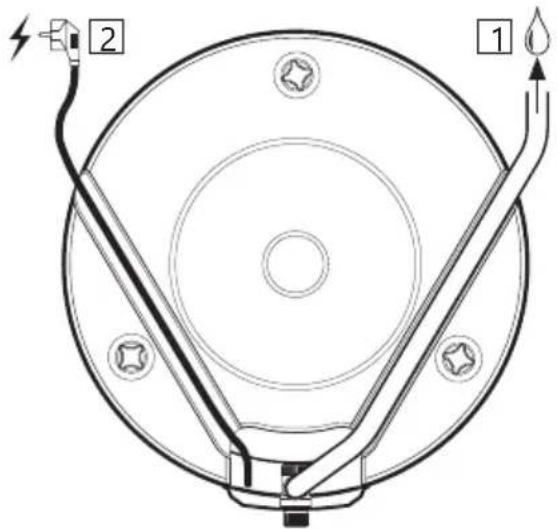

-	Включенный в комплект поставки кабель электропитания следует использовать при стационарном электромонтаже путем удаления вилки для стенной розетки. (Термостойкий)
-	Кабель электропитания к стенной розетке / коробке следует проложить скрыто, под одним из каналов в днище продукта.
-	Для продуктов с мощностью ≤ 2 кВт следует использовать предохранитель ≥ 10A / ≥ провод 1,5#*.Для продуктов с мощностью ≤ 3 кВт следует использовать предохранитель ≥ 15A / ≥ провод 2,5#*.Для продуктов с мощностью ≤ 5 кВт характеристику электропитания определяется по NEK 400*.

Данный продукт описан в версиях мощности 2+2, 3+3 или 5+5 кВт. Это обозначает, что продукт оснащен двумя нагревательными элементами с указанной мощностью, но продукт использует единовременно не больше 2, 3 или 5 кВт, соответственно, поскольку электропитание подается на элементы поочередно в зависимости от потребности. Два элемента никогда не бывают подключены одновременно.

продуктов с 3x400V имеет две отдельные электростанции с отдельным источником питания.

примечания

4. ПЕРВЫЙ ПУСК

4.1 Заполнение водой

Сначала проверьте правильность присоединения всех трубных соединений.

Затем выполняйте следующее:

A) Откройте кран горячей воды и оставьте его открытым
В) Поверните регулировочную ручку смесительного клапана к "+" до упора.
С) Откройте подачу холодной воды на продукт.

Убедитесь, что вода из открытого крана горячей воды поступает без помех, не содержит воздуха.

A) Закройте кран горячей воды.

4.2 Подключение питания

Когда бак заполнится водой, можно подключить электропитание.

A) Включите вилку в стенную розетку соответствующего исполнения и эксплуатационных характеристик, или включите автоматический контактный выключатель/предохранитель.

4.3 Настройка смесительного клапана

Температура нагретой продуктом воды, выводимой в точки разбора в доме/квартире, регулируется ручкой смесительного клапана. Регулировка смесительного клапана не влияет на температуру горячей воды внутри нагревателя.

Для регулировки температуры:

A) Поверните регулировочную ручку (1) к "+" до упора
В) Затем поворачивайте ручку по направлению к “—” до желаемой температуры.

Повороты	Температура
0	Около 70 °C
1/4	Около 60 °C
1/2	Около 50 °C
3/4	Около 40 °C

4.4 Контрольные точки

A) Проконтролируйте плотность всех трубных соединений с продуктом и отсутствие протечек.
В) Убедитесь, что кабель питания не подвергается риску механических, тепловых или химических воздействий.
С) Убедитесь, что труба перелива от предохранительного клапана, если она используется, не закрыта, выполнена с разрывом струи и уложена без риска замерзания, с уклоном к сливному трапу.
D) Проконтролируйте, что продукт стоит ровно и стабильно и по вертикали, и по горизонтали.

4.5 Опорожнение

⚠️ ПРЕДУПРЕЖДЕНИЕ

Вода в баке имеет температуру 75 °C – опасность ожогов/ошпаривания! При опорожнении кран горячей воды должен быть открыт на макс. давление / температуру в течение не менее 3 минут.

A) Отключите электропитание.
В) Перекройте подачу холодной воды.
С) Полностью откройте кран горячей воды и оставьте его открытым (предотвращает вакуум).
D) Поверните смесительный клапан до упора к "+".
Е) Демонтируйте крышку над предохранительным клапаном (2), распустив винт (5).
F) Поверните ручку на предохранительном клапане (3) примерно на 90 градусов в положение «открыто». Бак опорожняется.

4 5 3 2

Опорожнив бак, закройте предохранительный клапан, поворачивая ручку (3) дальше по часовой стрелке. Закройте все открытые краны. Установите смесительный клапан в первоначальное положение. Установите на место крышку (2) над предохранительным клапаном.

Если требуется опорожнить бак быстрее, предохранительный клапан можно демонтировать, отвинтив присоединительную обойму от предохранительного клапана. При монтаже соединительной обоймы на место затяните ее моментом 60 Нм (+/-5).

4.6 Сдача конечному пользователю

УСТАНОВЩИК ОБЯЗАН:

Проинструктировать конечного пользователя по содержанию инструкции по безопасности и инструкции по техническому обслуживанию и уходу.

Продемонстрировать конечному пользователю выполнение настроек и опорожнение продукта.

Передать данное руководство по монтажу конечному пользователю.

Записать контактную информацию на паспортную табличку устройства.

5. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5.1 Настройки

5.1.1 Настройки термостата

Термостат продукта регулируется в диапазоне 60-90 °C. Во избежание бактериального роста не следует устанавливать термостат на температуру ниже 65 °C. Для регулировки температуры:

A) Отключите электропитание.
В) Демонтируйте щиток электроотсека (4) внизу спереди с помощью отвертки.
С) Отрегулируйте температуру на термостате (7) с помощью отвертки.

Установите щиток (4), прежде чем возобновить электропитание. Изменение настройки температуры на термостате влияет только на температуру воды в баке. Температура в точках разбора регулируется на смесительном клапане.

5.1.2 Сброс предохранительного термостата Предохранительный термостат продукта отключается при угрозе перегрева. Для осуществления его возврата в исходное состояние (сброса) демонтируйте щиток (4) электроотсека и нажмите на красную кнопку "RESET" (6). Если термостат продолжает отключаться несколько раз подряд, обратитесь к установщику.

5.1.3 Настройка смесительного клапана

Температура нагретой продуктом воды, выводимой в точки разбора в доме/квартире, регулируется ручкой смесительного клапана. Для регулировки температуры:

A) Поверните регулировочную ручку (1) к "+" до упора
В) Затем поворачивайте ручку по направлению к "—" до желаемой температуры.

5.1.4 Регулировка ножек

Продукт снабжен тремя смонтированными на заводе ножками, регулируемыми от 0-40 мм. Вывинчивая, выпустите ножки не менее чем на 15 мм от днища продукта. Регулируйте ножки

по одной, пока продукт не будет стоять ровно и стабильно и по вертикали, и по горизонтали.

⚠️ ПРЕДУПРЕЖДЕНИЕ

В распределительной коробке всегда присутствует напряжение. Прежде чем выполнять электромонтажные работы, необходимо отключить питание и принять меры против восстановления питания во время проведения работ.

1 3 6 RESET M2 RES 2 4 2 7 90°C 60°C 80°C 70°C

Повороты	Температура
0 Около 70 °C
1/4 Около 60 °C
1/2 Около 50 °C
3/4 Около 40 °C

5.2 Техническое обслуживание и уход

ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И УХОДУ
	Техническое обслуживание и уход разрешается выполнять лицам старше 18 лет, соответствующим образом подготовленным
	Ежегодный контроль предохранительного клапана:
-	Откройте клапан на 1 минуту, повернув ручку (3) примерно на 90 градусов в положение «открыто».
-	Визуально проконтролируйте, что вода свободно выливается в слив.
-	ДА = ОК. Закройте клапан, повернув ручку (3) еще на 90 градусов в положение «закрыто».
-	НЕТ = НЕ ОК. Отключите электропитание / перекройте подачу воды. Обратитесь к установщику.

6. ДИАГНОСТИКА

6.1 Неисправности и их устранение

Если в ходе эксплуатации продукта возникнут проблемы, попробуйте найти возможные причины неисправности и способы их устранения в этой таблице. В случае, если

проблема отсутствует в таблице, или у вас остаются сомнения по ее поводу, обращайтесь к установщику (указан на паспортной абличке) или в компанию OSO Hotwater AS – см. пункт 7.2.

ДИАГНОСТИКА
Проблема Возможная причина Возможное решение
Из предохранительного клапана течет/капает // по утрам под водонагревателем часто видны лужицы	Редукционный клапан, счетчик воды или тугой обратный клапан на подаче воды.Давление подачи воды в дом слишком высокое.	Установите расширительный бак АХ, который примет на себя расширение объема воды при нагреве, и установите редукционный клапан, чтобы стабилизировать давление на подаче в дом/квартиру. Отрегулируйте редукционный клапан в соотв. с давлением на входе в расширительный бак. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
	Предохранительный клапан изношен или между мембраной и седлом клапана попали твердые частицы из загрязненной воды	Попробуйте промыть предохранительный клапан струей воды. Откройте клапан примерно на 1 минуту. См. пункт 5.2. Если клапан продолжает течь, его нужно заменить. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
	Протечка у нагревательного элемента.	Проверьте следующим способом: а) отключите электропитание b) снимите щиток над электроотсеком c) визуально убедитесь, что источник протечки – нагревательный элемент. В таком случае: замените прокладку / нагревательный элемент. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
Не горячая вода	Отказ электропитания.	Проконтролируйте, что предохранитель на месте / вилка включена в розетку / УЗО не выбиты
	Отключился термостат.	Нажмите кнопку "RESET" (СБРОС) на предохранительном термостате, см. "Инструкцию по эксплуатации".
	Нагревательный элемент неисправен.	Замените элемент. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
	Протечка трубопровода горячей воды	Проверьте следующим способом: а) отключите смесительный клапан b) подождите 2-3 часа c) пощупайте смесительный клапан–горячий ли он. В таком случае имеется протечка трубопровода горячей воды или другая протечка. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
Недостаточно горячей воды	Большой расход в доме/квартире.	Повысьте температуру на термостате до 85 °C, см. "Инструкцию по эксплуатации".Замените водонагреватель OSO на большийтипоразмер Обратитесь к авторизованному установщику/слесарю-водопроводчику.
Температура недостаточно высокая	Смесительный клапан установлен на слишком низкую температуру.	Отрегулируйте температуру на термостате, см. "Инструкцию по эксплуатации".
	Термостат установлен на слишком низкую температуру.	Повысьте температуру на термостате до 85 °C, см. "Инструкцию по эксплуатации".
	Подмес горячей воды в холодную (передавливание)	Обратитесь к авторизованному установщику/слесарю-водопроводчику.
Предохранитель/УЗО отключается несколько раз подряд	Возможно, имеется неисправность в электрической системе водонагревателя.	Проверьте следующим способом: а) отключите электропитание b) снимите щиток над электроотсеком c) визуально проконтролируйте, нет ли проблем в распределительной коробке. В таком случае вызовите электромонтера. Установите на место щиток.
Горячая вода идет до водоразборного крана слишком долго	Длинный трубопровод от водонагревателя до крана.	Установите циркуляционный трубопровод или греющий кабель на трубу ГВ. Как вариант, установите дополнительный подогреватель перед точкой водоразбора. Обратитесь к авторизованному установщику/слесарю-водопроводчику.
Удары в трубах, когда закрывают кран горячей воды.	Большое повышение давления при быстром закрывании крана.	Это совершенно нормально. Если это раздражает, установите расширительный бак АХ. Обратитесь к авторизованному установщику/слесарю-водопроводчику.

7. ГАРАНТИЙНЫЕ УСЛОВИЯ

1. Объем гарантийных обязательств

OSO Hotwater AS (в дальнейшем OSO) гарантирует, что в течение 2 лет с даты покупки продукт: i) будет соответствовать спецификации OSO, ii) не будет иметь дефектов материалов и изготовления при условии соблюдения нижеприведенных условий. На все компоненты предоставляется 2-годичная гарантия.

OSO в добровольном порядке продлевает гарантию в отношении внутреннего бака из нержавеющей стали до 5 лет. Эта расширенная гарантия распространяется только на продукты, приобретенные потребителем, которые были установлены для частного пользования и которые распространялись OSO или дистрибьютором, которому эти продукты были первоначально проданы компанией OSO. Расширенная гарантия не распространяется на продукты, приобретенные коммерческими организациями, или на продукты, которые были установлены для коммерческого использования. На такие продукты распространяются только императивные нормы/обязательные положения закона. Применяются изложенные ниже условия и ограничения.

2. Охват

В случае обнаружения дефекта и получения обоснованной претензии в течение установленного законом гарантийного срока, компания OSO, по своему выбору и в пределах, разрешенных законодательством, должна либо i) устранить дефект, либо ii) заменить продукт идентичным или аналогичным по функциональности продуктом, либо iii) возместить покупную цену. В случае обнаружения дефекта и получения обоснованной претензии по истечении срока расширенной гарантии, компания OSO должна заменить продукт идентичным или аналогичным по функциональности продуктом. В таких случаях OSO не должна возмещать другие связанные с этим расходы. Любой замененный продукт или компонент переходит в собственность OSO. Действительная/обоснованная претензия или услуга не влечет за собой продления срока первоначальной гарантии. Замена продукта или услуги не сопровождается предоставлением на них новой гарантии.

3. Условия

Продукт изготовлен так, чтобы подходить для использования с большинством систем коммунального хозяйственно-бытового водоснабжения. Однако воды определенного состава (перечислены ниже) способны негативно воздействовать на состояние продукта и расчетный срок его службы. В случае сомнений в отношении качества воды местные органы водоснабжения могут предоставить необходимые данные. Гарантия применима только при условии полного выполнения всех приводимых ниже условий:

• Продукт был установлен профессиональным установщиком, в соответствии с инструкциями в руководстве по монтажу и всеми соответствующими нормами и правилами, действительными на момент установки.
• Продукт не был изменен, подделан и не подвергался неправильному использованию, и его отдельные части и узлы не снимались для неавторизованного ремонта или замены.
• Продукт был подключен только к бытовой водопроводной сети в соответствии с Директивой ЕС по питьевой воде EN 98/83 ЕС или ее новейшей версией. Вода не должна быть агрессивной, т. е. химические характеристики и свойства воды должны соответствовать следующим

требованиям:

-Хлориды < 250 мг / л
- Электропроводность при 25 °C < 750 мкСм / см
- Индекс насыщения при 80 °C > - 1,0 / < 0,8
- Уровень pH > 6,0 / < 9,5

• Погружной нагреватель не подвергался воздействию воды с уровнем жесткости более 10 °dH (180 ppm CaCO3). В таких случаях рекомендуется применение умягчителя воды.
  • В случае, если проводилась дезинфекция, она выполнялась без какого-либо ущерба для продукта. Продукт необходимо изолировать от любой системы хлорирования.
• Продукт находился в регулярном пользовании с даты его установки. Если предполагается вывод продукта из эксплуатации на 60 или более суток, его необходимо осушить.
• Сервисное обслуживание и/или ремонт должны осуществляться в соответствии с инструкцией по установке и всеми соответствующими нормами и правилами. Все используемые запасные части должны быть оригинальными запасными частями OSO.
• Расходы в отношении третьих сторон, связанные с претензиями любого рода, были заранее согласованы с OSO в письменном виде.
• Счет-фактура на покупку и/или счет-фактура за установку продукта, проба воды, а также дефектный продукт предоставляются ОСО по запросу.

Несоблюдение этих инструкций и условий может привести к отказу продукта, и утечке воды из продукта.

4. Ограничения

Гарантия не распространяется на:

• Ошибки или расходы, вызванные неправильной установкой, неправильным применением, отсутствием регулярного технического обслуживания в соответствии с инструкцией по установке, небрежностью, случайным или умышленным повреждением, недолжным использованием, любыми изменениями, несанкционированным вскрытием или непрофессионально выполненным ремонтом; любые ошибки вследствие несанкционированного вскрытия или демонтажа/удаления любых установленных на заводе-изготовителе компонентов или мер безопасности.
• Последствия первичного ущерба или косвенные убытки, вызванные отказом или любого рода неисправностью продукта.
  • Трубопроводы или оборудование, подключенное к продукту.
• Последствия воздействия низких температур, поражения молнией, перепадов напряжения, нехватки воды, выкипания, избыточного давления или процедур хлорирования.
  • Воздействие застойной (деаэрированной) воды, если продукт не использовался более 60 суток подряд.
  • Повреждения при транспортировке. Покупатель обязан известить перевозчика о таком повреждении.
  • Расходы в результате отсутствия возможности сразу же выполнить сервисное обслуживание.

Эти гарантии не влияют на установленные законом права покупателя.

7.1 Обслуживание клиентов

Если проблемы не поддаются устранению с помощью руководства по поиску и устранению неисправностей, приводимого в данном руководстве по установке, обратитесь либо:

8. ДЕМОНТАЖ И УТИЛИЗАЦИЯ ПРОДУКТА

8.1 Демонтаж и утилизация

A) Отключите источник питания.

В) Перекройте подачу холодной воды.
С) Слейте из продукта воду – см. раздел 4.4.
D) Отсоедините все трубопроводы.
E) Теперь продукт можно снять.

8.2 Вторичная переработка отходов – схема

Этот продукт пригоден для вторичной переработки и его следует сдать в центр экологически ответственной утилизации. Если демонтаж продукта производился с целью замены на новый, старый цилиндр можно вернуть установщику для вторичной переработки.

примечания

примечания

©

OSO HOTWATER

OSO Hotwater AS

Industriveien 1

© Все части данного руководства по монтажу защищены законом об авторском праве и не могут воспроизводиться или распространяться без письменного согласования с производителем. Оговаривается право на внесение изменений.
