РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CRM1033 FCO1006N Ferm

• соответствует ли напряжение питания указанному на табличке электрических характеристик (рис. 10)

• не используются ли удлинители с поврежденным проводником или неправильной длины.

• не слишком ли холодно в рабочей зоне (ниже 0°C).

• есть ли электрическое питание (хорошо ли вставлена вилка, не разомкнуты ли магнитно-тепловые предохранители). Компрессор не выключается Если компрессор не выключается при достижении максимального давления, сработает предохранительный клапан резервуара. Необходимо обратиться за ремонтом в ближайшую уполномоченную Службу поддержки.

Регулярно протирайте корпус инструмента мягкой тканью, предпочтительно, после каждого использования. Вентиляционные отверстия должны содержаться в чистоте. Для удаления устойчивых загрязнений воспользуйтесь мягкой тканью, смоченной в мыльном растворе. Никогда не применяйте такие растворители, как бензин, спирт, аммиачный раствор и т.д. Эти растворители могут повредить пластиковые детали.

Рекомендуется разбирать фильтр всасывания воздуха через каждые 50 часов работы и очищать фильтрующий элемент, продувая его сжатым воздухом (рис. 15). Если компрессор работает в чистой среде, рекомендуется заменять фильтрующий элемент хотя бы раз в год, а если он расположен в запыленной среде, то чаще. При работе компрессора образуется вода, которая собирается в резервуаре. Хотя бы раз в неделю необходимо удалять воду из резервуара, открывая дренажный вентиль (рис. 16) под резервуаром. Будьте осторожны, когда в резервуаре находится сжатый воздух, т.к. вода может выходить с той

екомендуемое максимальное давление 1 - 2 бара. Неисправности В случае неисправности, напр., после износа какой-либо части, обратитесь по адресу пункта обслуживания, указанному в гарантийном талоне. Покомпонентное представление изображения частей, которые можете заказать, вы найдете на последней странице руководства. Защита окружающей среды Во избежание транспортных повреждений изделие поставляется в прочной упак овке. Значительная часть материалов упаковки подлежит утилизации, поэтому просим передать упаковку в соответствующую специализированную организацию. Неисправный и/или бракованный электрический или электронный прибор должен быть утилизирован должным образом.

Для ознакомления с условиями гарантии, прочитайте гарантийный талон на обороте этой инструкции по эксплуатации. RUS

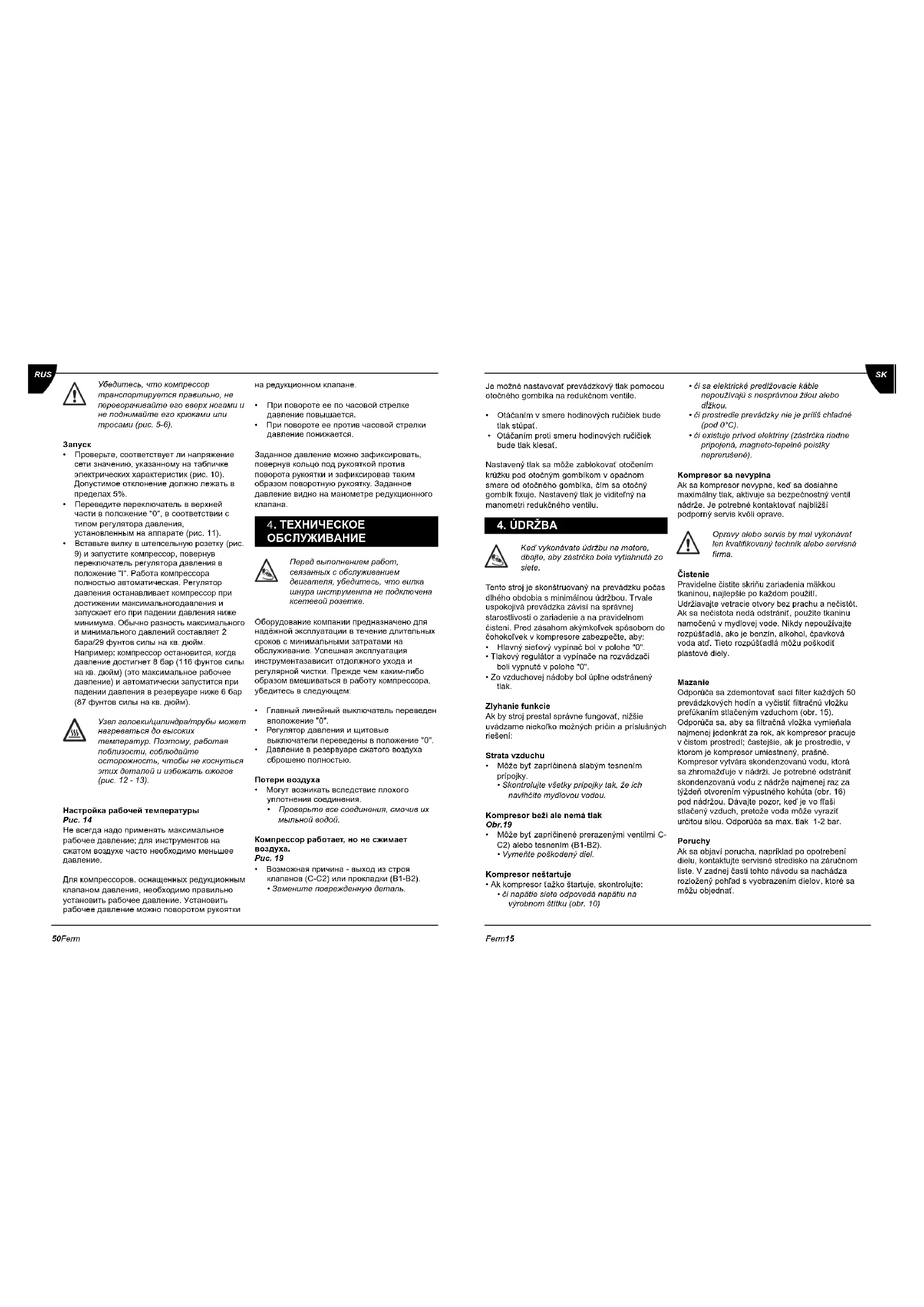

ереворачивайте его вверх ногами и не поднимайте его крюками или тросами (рис. 5-6).

• Проверьте, соответствует ли напряжение сети значению, указанному на табличке электрических характеристик (рис. 10). Допустимое отклонение должно лежать в пределах 5%.

• Переведите переключатель в верхней части в положение "0", в соответствии с типом регулятора давления, установленным на аппарате (рис. 11).

• Вставьте вилку в штепсельную розетку (рис.

9) и запустите компрессор, повернув

переключа тель регулят ора давления в положение "I". Р абота компрессора полностью автоматическая. Р егулятор давления останавливает компрессор при достижении максимального давления и запускает его при падении давления ниже минимума. Oбычно разность максимального и минимального давлений составляет 2 бара/29 фунтов силы на кв. дюйм. Например: компрессор остановится, когда давление достигнет 8 бар (116 фунтов силы на кв. дюйм) (это максимальное рабочее давление) и авт оматически запустится при падении давления в резервуаре ниже 6 бар (87 фунтов силы на кв. дюйм). Узел головки/цилиндра/трубы может нагреваться до высоких температур. Поэтому, работая поблизости, соблюдайте осторожность, чтобы не коснуться этих деталей и избежать ожогов (рис. 12 - 13). Настройка рабочей температуры Рис. 14 Не всегда надо применять максимальное рабочее давление; для инструментов на сжатом воздухе часто необходимо меньшее

Для компрессоров, оснащенных редукционным клапаном давления, не

димо правильно установить рабочее давление. Установить рабочее давление можно поворотом рукоятки на редукционном клапане.

При повороте ее по часовой стрелке давление повышается.

• При повороте ее против часовой стрелки давление понижается. Заданное давление можно зафиксировать, повернув кольцо под рукояткой против поворота рукоятки и зафиксировав таким образом поворотную рукоятку. Заданное давление видно на манометре редукционного

OБСЛУЖИВАНИЕ Перед выполнением работ, связанных с обслуживанием двигателя, убедитесь, что вилка шнура инструмента не подключена к сетевой розетке. Оборудование компании предназначено для надёжной эксплуатации в течение длительных сроков с минимальными затратами на обслуживание. Успешная эксплуатация инструмента зависит от должного ухода и регулярной чистки. Прежде чем каким-либо образом вмешиваться в работу компрессора, убедитесь в следующем:

• Главный линейный выключатель переведен в положение "0".

• Регулятор давления и щитовые выключатели переведены в положение "0".

• Давление в резервуаре сжатого воздуха сброшено полностью. Потери воздуха

• Могут возникать вследствие плохого уплотнения соединения.

• Проверьте все соединения, смочив их мыльной водой. Компрессор работает, но не сжимает

• Возможная причина - выход из строя клапанов (C-C2) или прокладки (B1-B2).

Перед заменой вилки питания убедитесь, что проводник заземления подключен. В сомнительных случаях вызовите квалифицированного электрика и проверьте заземление.

Пользуйтесь только удлинителем с вилк ой и заземлением. Никогда не пользуйтесь поврежденными или расплющенными удлинителями. Убедитесь, что удлинитель находится в хорошем состоянии. Для данного аппарата удлинитель должен иметь сечение как минимум 2,5 мм

(это относится к максимальной длине 20 метров). Перед использованием всегда разматывайте удлинители. Электрическое подключение Длинные сетевые кабели, удлинители, кабельные катушки и аналогичные средства могут привести к падению напряжения и тем затруднят включение двигателя. Инерция системы затрудняет включение оборудования при температуре ниже 0°C. Всегда

тветствует ли входное напряжение двигателей напряжению питания, указанному на паспортной табличке. Компрессоры оснащены электрическим кабелем и двухполюсной вилкой с заземлением. Важно включать компрессор в розетку для вилки с заземлением. (рис. 9) Ни в коем случае не используйте заземление вместо нейтрали (нуль- провода)! Заземление должно производиться в соответствии с правилами предупреждения несчастных случаев.

Только для домашнего использования Примечание: Информация, которую Вы найдете в данном руководстве, составлена для содействия оператору в использовании и техническом обслуживании компрессора. На некоторых иллюстрациях в данном руководстве показаны подробности, которые отличаются от соответствующих подробностей компрессора.

После того как вы достанете компрессор из упаковки (рис. 1), проверите его состояние и убедитесь, что во время транспортировки не произошло никаких повреждений, необходимо выполнить следующие действия. Закрепите резиновые ножки и колеса на резервуаре, если они еще не установлены, в соответствии с инструкциями, приведенными на рис. 2. Поместите компрессор на горизонтальную поверхность или на поверхность с уклоном, не превышающим 10° (рис.3), в хорошо проветриваемом помещении, защищенном от атмосферных явлений и опасности взрыва. Если поверхность гладкая и имеет уклон, убедитесь, что компрессор не сможет перемещаться во время работы. Если поверхностью служит стол или полка шкафа, надежно закрепите их, чтобы они не могли упасть. Для об еспечения достаточной вентиляции и эффективного охлаждения важно, чтобы компрессор располагался на расстоянии не менее 100 см от стены (рис. 4). RUS

4. Автоматический ограничитель

5. Регулятор давления

6. Быстродействующая муфта (выход)

7. Манометр (регулятор давления)

8. Манометр (резервуар)

9. Предохранительный клапан

10.Трубопровод давления 11.Сливной кран

БЕЗOПАСНOСТИ Перечень обозначений Риск повреждения инструмента и/или травм, смерти в случае несоблюдения инструкций данного руководства. Выньте вилку из розетки Работа компрессора полностью автоматическая. Регулятор давления останавливает компрессор при достижении максимального давления и запускает его при падении давления ниже минимума. Надевайте средства защиты органов слуха. Уровень давления звука Специальные правила техники безопаснос

• Предупреждение! Компрессор разрешается использовать только в соответствующих помещениях (с хорошей вентиляцией и температурой в диапазоне от +5°C до +40°C).

• Чтобы обеспечить хорошую работу изделия на протяжении продолжительного времени, рекомендуется использовать компрессор с максимальным временем эк

протяжении часа 70%.

• Прежде чем раскручивать соединения резервуара, убедитесь, что давление из резервуара полностью выпущено.

Запрещается сверлить отверстия, приваривать что-либо или намеренно деформировать резервуар сжатого воздуха.

• Не производите на компрессоре никаких работ, не вынув предварительно вилку из штепсельной розетки.

• Не направляйте на компрессор струй воды или легковоспламеняющихся жидкостей.

• Не размещайте возле компрессора легковоспламеняющихся предметов.

• На время стоянки переключайте регулятор давления в положение "0" (OFF = выключено).

• Ни в коем случае не направляйте струю воздуха на людей или животных (рис. 20).

• Не перевозите компрессор с резервуаром под давлением.

• Примечание: некоторые детали компрессора, например головка и трубки головки, могут иметь высокую температуру. Не прикасайтесь к этим деталям, чтобы избежать ожогов (рис. 12, 13).

• Перемещайте компрессор, поднимая его за специальные рукоятки или ручки (рис. 5-6).

• Детей и животных следует держать подальше от зоны работы аппарата.

• Если компрессор используется для распыления краски: а) Не работайте в закрытых помещениях или возле открытого огня. б) Убедитесь, что в зоне, где Вы будете работать, есть специальная вентиляция. в) Защитите нос и рот специальной маской (рис. 21).

• Если электрический кабель или вилка повреждены, не используйте компрессор и распорядитесь, чтобы уполномоченная Служба поддержки заменила их оригинальными.

• Если компрессор располагается на поверхности выше уровня по ла, сле дуе т закрепить его, чтобы он не упал во время работы.

• Во избежание травмы и повреждения компрессора, не к ладите на защитные крышки ни рук, ни каких-либо предметов.

бежание тяжелых травм, не используйте компрессор в качестве орудия против людей или животных.

уется, всегда вынимайте вилку из штепсельной розетки.

• Всегда обеспечивайте использование для RUS Ferm 17

2. Правила техники безопасности

4. Техническое обслуживание

Тежнические характеристики Значение уровня шума может составлять от 1 до 10 дб (А) в зависимости от среды, в которой компрессор будет установлен. Напряжение 230 В~ Частота 50 Гц Емкость 1.5 HP (1100 Вт) Скорость холостого хода 3400 об./мин. Класс IP IP 20 Oбъем резервуара 6 л Всасывание воздуха 180л/мин. Макс. давление на выходе 8.0 бар Вес 12.0 кг Уровень давления звука 97.0 dB(A) RUS
