РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2250W Terra

Меры безопасности и техническое обслуживание 53

Базовая установка 54

Настройка изображения 54

Функции 55

КАРТ Н АИ К 55

ЦВЕТ 56

Установка LED монитора 59

Поддерживаемое разрешение и частота обновления 60

Устранение неисправностей 61

Технические характеристики 62

Меры безопасности и техническое обслуживание

Внимательно прочитайте данное руководство и сохраните его.

1. Очистку монитора производите влажной тканью, предварительно отключив шнур питания от сети.
2. Протирать экран следует только сухой тканью и только при выключенном питании.
3. Не используйте спиртосодержащие и содержащие аммиак жидкости.
4. На задней панели монитора расположены вентиляционные отверстия. Не закрывайте и не блокируйте данные отверстия.
5. Не устанавливайте монитор вблизи электрических нагревателей и других источников тепла, а также в закрытых непроветриваемых помещениях.
6. Избегайте попадания на монитор какой-либо жидкости и других посторонних предметов.
7. Устанавливайте монитор только на устойчивой поверхности. В случае падения, монитор может быть поврежден и может нанести повреждение пользователю.
8. Если монитор не используется длительное время, отключите шнур питания от сети.
9. Не помещайте тяжелые предметы на монитор или на электрический шнур.
10. Не открывайте заднюю панель монитора, так как монитор может находиться под высоким напряжением.

Комплектация

* Монитор
* Сигнальныйкабель
* Шнурпитания
* Адаптер
* Гарантийныйталон
* Руководствопользователя
* Аудио-кабель

Характеристики:

* Высокоекачествовоспроизведенияцветов—16.7млнцветов
* Режимотображениявыполняемыхфункцийнаэкранесудобнымменю
* Удобныйинтерфейс
* Авто-режим;еслидополнительныенастройкинеустановлены,оптимальныепараметры будутподобранывтоматически.

Базовая установка

a) Подсоедините DVI-кабель или VGA-кабель к графической карте компьютера (сигнальный разъем). Мы рекомендуем использовать цифровой видеointерфейс (DVI).

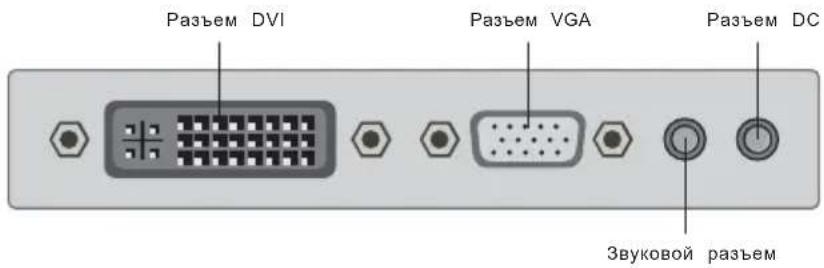

Разъем DVI Разъем VGA Разъем DC Звуковой разъем

b) Широкий диапазон напряжения. Монитор может работать при напряжении AC100-240V 50/60Hz
с) Подсоединитешнурпитаниякразъемупитаниямонитораикисточникупитания
d) Включите источник питания.
e) Для включения монитора нажмите кнопку питания.

Настройка изображения

На правой стороне монитора расположены семь клавиш для управления настройками монитора с помощью экранного меню.

AUTO	Выход из главного меню. Если меню не открыто, то автоматическая настройка изображения.
VOL+	Увеличение громкости/ Выбор опции в меню - вверх
VOL-	Уменьшение громкости/ Выбор опции в меню - вниз
UP	Выбор опции в меню - вверх/ Если меню не открыто, то выбор VGA/DVIисточника
DOWN	Выбор опции в меню - вниз/ Если меню не открыто, то выбор изображения 4:3 или 16:9
MENU	Основное меню
	Включение/ Выключение питания

Настройка параметров

1. Нажмите клавишу (МЕНЮ) в основном установочном меню на экране.MENU
2. Нажмите клавишу / (ВВЕРХ/ВНИЗ) для выбора опции в экранном установочном меню.UP DOWN
3. Повторно нажмите клавишМЕ(МЕНЮ) для активизации выбора опции.

a. Нажмите клавишу Р ДОВЕРХ/ВНИЗ) для переключения между опциями меню. Нажмите клавишу МЕМЕНЮ) для активизации выбора.
b. Нажмите VOL+/VOL- для настройки параметров.
с. Нажмите AUTO для возврата в основное меню.

Функции:

Нажмите клавишуМЕНЬявится основное меню OSD (отображение выполняемых функций на экране).

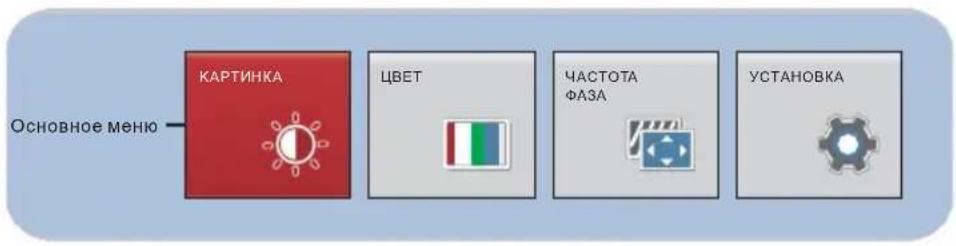

Основное меню КАРТИНКА ЦВЕТ ЧАСТОТА ФАЗА УСТАНОВКА

КАРТИНКА

Нажмите клавишу MENI уравDOWNобразится основное меню: Нажмите клавишу / для выбора меню в основном меню, затем нажмите клавишу для MENI КАРТ Н АИ К

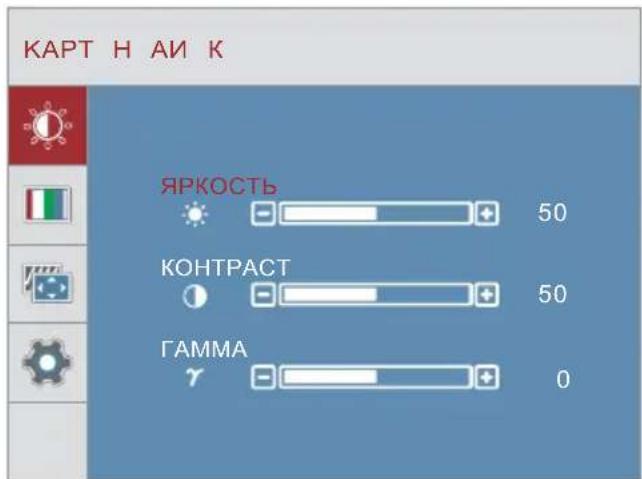

КАРТ Н АИ К ЯРКОСТЬ 50 КОНТРАСТ 50 ГАММА 0

ЯРКОСТЬ

Нажмите клавишуUP DOWNыбора меню Ярковатьем нажмите МЕДИЯ подтверждения выбора, нажмите VOL+ VOL- для настройки параметров.

KOHTPACT

Нажмите UP / DOWN для выбора меню KOHTPACT, затем нажмите клавишу MENU для подтверждения выбора, нажмите VOL+ VOL- для настройки параметров.

ГАММА

Нажмите клавишу UP/ DOWN для выбора меню ГАММА, затем нажмите Клавишу MENU для Подтверждения выбора, нажмите VOL+ VOL- для настройки параметров.

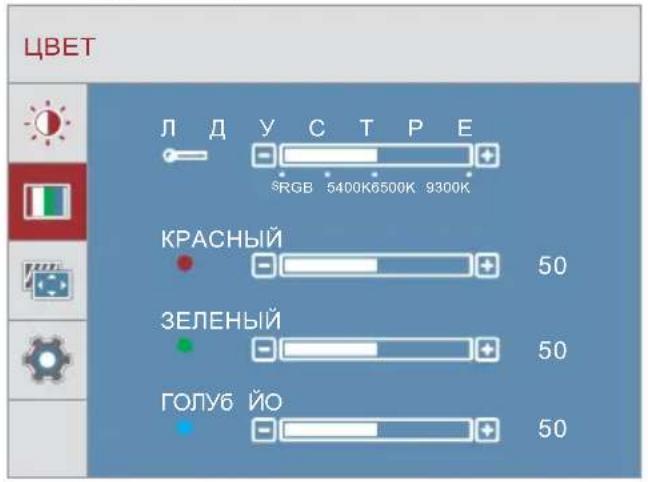

ЦВЕТ

Нажмите клавишу UP/DOWN для выбора меню ЦВЕТ в основном меню, затем нажмите клавишу MENU для входа.

Нажмите клавишу UP/DOWN для выбора меню ЛРЕДУСТ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клавишу VOL+/VOL-для настройки параметров.

КРАСНЫЙ

Нажмите клавишу UP/DOWN для выбора меню РАСНЫЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клавишу VOL+/VOL-для настройки интенсивности красного цвета.

ЗЕЛЕНЫЙ

Нажмите клавишу UP/DOWN для выбораменю ЗЕЛЕНЫЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клавишу VOL+/VOL- для настройки интенсивности зеленогоцвета.

ГОЛУБОЙ

Нажмите клавишу UP/DOWN для выбора меню ГОЛУБОЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клавишу VOL+/VOL-для настройки интенсивности синего цвета.

ЧАСТОТА/ФАЗА

Нажмите клавишу UP/DOWN для выбора меню ЧАСТОТА/ФАЗА в главном меню, затем нажмите клавишу MENU для входа.

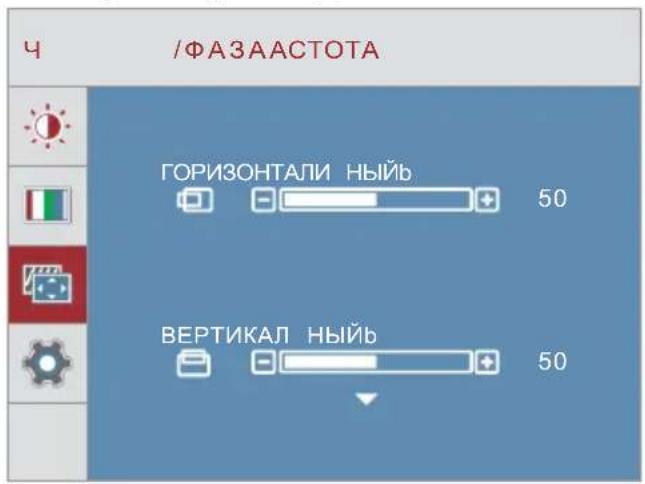

/ФАЗАСТОТА ГОРИЗОНТАЛИ НЫЙЬ 50 ВЕРТИКАЛ НЫЙЬ 50

ГОРИЗОНТАЛИ НЫЙЬ

Нажмите клавишу UP/DOWN для выбора меню ГОРИЗОНТАЛИЬНЫЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клави-OL+ для передвижения изображения вправо, нажмите-OL- для передвижения влево.

ВЕРТИКАЛ НЫЙЬ

Нажмите клавишу UP/DOWN для выбора меню ВЕРТИКАЛЬНЫЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите клави- VOL+ для передвижения изображения вверх, нажмите VOL- для передвижения вниз.

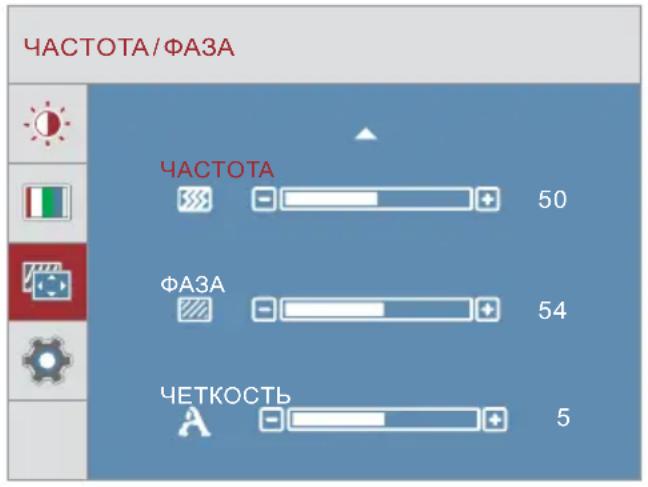

ЧАСТОТА/ФАЗА ЧАСТОТА 50 ФАЗА 54 ЧЕТКОСТЬ 5

ЧАСТОТА

Нажмите клавишу UP/DOWN для выбора меню ЧАСТОТА, затем нажмите клавишу MENU для подтверждения выбора, нажмите VOL+/VOL- для настройки параметров.

ФАЗА

Нажмите клавишу UP/DOWN для выбора меню ФАЗА, затем нажмите клавишу MENU для подтверждения выбора, нажмите VOL+/VOL- для настройки параметров.

ЧЕТКОСТЬ

Нажмите клавишу UP/DOWN для выбора меню ЧЕТКОСТЬ, затем нажмите клавишу MENU для подтверждения выбора, нажмите VOL+/VOL- для настройки параметров от 1 до 5.

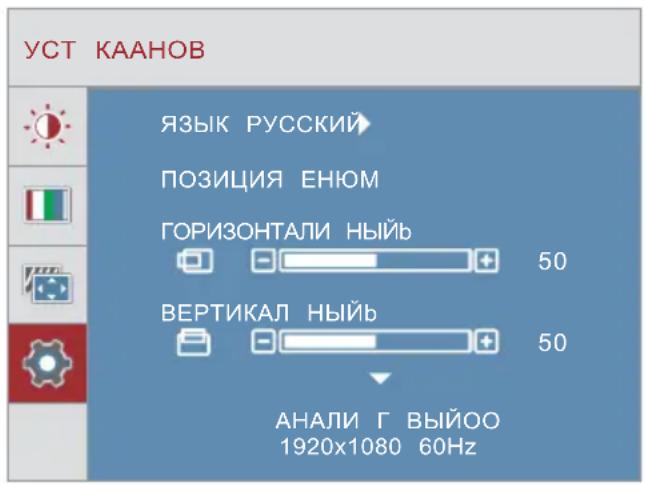

УСТАНОВКА

Нажмите клавишу UP/DOWN для выбора меню УСТАНОВКА в главном меню, нажмите MENU для входа.

УСТ КААНОВ ЯЗЫК РУССКИЙ ПОЗИЦИЯ ЕНЮМ ГОРИЗОНТАЛИ НЫЙЬ 50 ВЕРТИКАЛ НЫЙЬ 50 АНАЛИ Г ВЫЙОО 1920x1080 60Hz

ЯЗЫК

Нажмите клавишу / для выбора меню , затем нажмите клавишуUP DOWN ЯЗЫК MENU Подтверждения выбора, нажмите VOL + для настройки параметров.

ГОРИЗОНТАЛИ НЫЙЬ

Нажмите клавишу UP/ DOWN для выбора меню ГОРИЗОНТАЛИЬНЫЙ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите VOL для передвижения экранного меню вправо. Нажмите VOL- для передвижения экранного меню влево.

ВЕРТИКАЛ НЫЙЬ

Нажмите клавишу UP/ DOWN для выбора меню ВЕРТИКАЛЬНЫЙ, затем нажмите клавишу MENU Для подтверждения выбора. Нажми VOL+ для передвижения экранного меню вверх. Нажмите VOL- для передвижения экранного меню вниз.

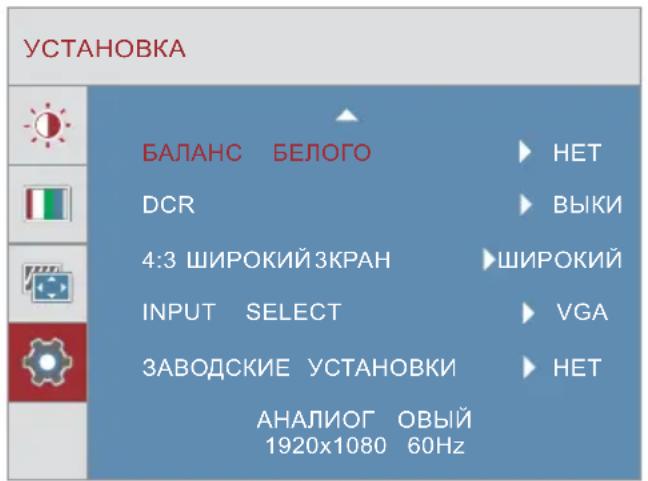

УСТАНОВКА БАЛАНС БЕЛОГО ► НЕТ DCR ► ВЫКИ 4:3 ШИРОКИЙ ЗКРАН ► ШИРОКИЙ INPUT SELECT ► VGA ЗАВОДСКИЕ УСТАНОВКИ ► НЕТ АНАЛИОГ ОВЫЙ 1920x1080 60Hz

БАЛАНС БЕЛОГО

Подтвердите выбор, нажмите VOL+/VOL- и выберите ДА или НЕТ.

DCR(ДИНАМИЧЕСКИЙ КОНТРАСТ)

Нажмите клавишу UP/DOWN для выбора DCR (ДИНАМИЧЕСКИЙ КОНТРАСТ), Затем нажмите клавишу MENU для подтверждения выбора, нажмите VOL+/VOL- для включения/выключения Данной функции.

4:3 ШИРОКИЙ ЗКРАН

Нажмите клавишу UP DOWN для выбора формата изображения 4:3 ШИРОКИЙ ЗКРАН затем Нажмите клавишу MENU для подтверждения выбора. Нажмите VOL+/VOL-для выбора формата 4:3 или ШИРОКИЙ.

INPUT SELECT

Нажмите клавишуUP DOWN для выбора мен#NPUT SELECT, затем нажмите клавIMENU Для подтверждения выбора. Нажмите VOL+/VOL-для выбора входа VGA или DVI.

ЗАВОДСКИЕ УСТАНОВКИ

Нажмите клавишу UP/DOWN для выбора меню ЗАВОДСКИЕ УСТАНОВКИ, затем нажмите клавишу MENU для подтверждения выбора. Нажмите VOL+/VOL-, выберите ДА или НЕТ для Принятия/отклонения заводских настроек. В случае принятия, система восстановит Заводские Настройки.

Другие функции

МЕНЮ ЗАБЛОКИРОВАНО

Для блокировки экранного меню (OSD) нажмите и удерживайте в течение 5 секунд клавишу 【】 MENU.

МЕНЮ РАЗАБЛОКИРОВАНО

Чтобы разблокировать экранное меню (OSD), нажмите и удерживайте в течение 5 секунд клавишу 【】 MENU.

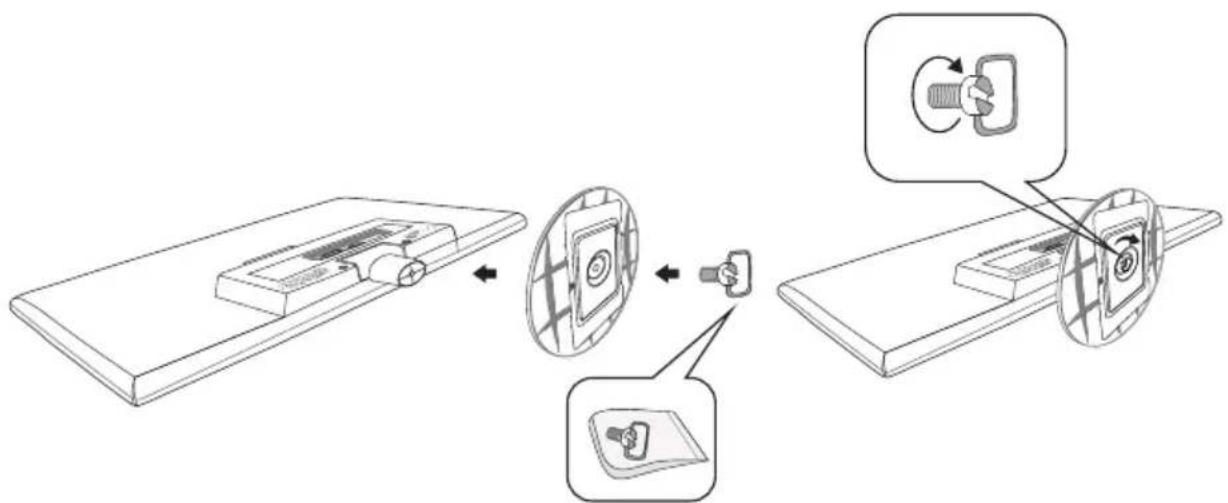

Установка LED монитора

Шурупы входят в комплектацию и находятся в прилагаемом пакете.

1. Положите монитор на мягкую ткань или подушку на столе экраном вниз.
2. Подсоедините подставку к монитору.

Поддерживаемое разрешение и частота обновления

Стандарт	Разрешение	VGA	DVI
VGA	720x400 70Hz@	√	√
VGA	640x480 60Hz@	√	√
MAC	640x480 67Hz@	√	√
VESA	640x480 72Hz@	√	√
VESA	640x480 75Hz@	√	√
VESA	800x600 56Hz@	√	√
VESA	800x600 60Hz@	√	√
VESA	800x600 72Hz@	√	√
VESA	800x600 75Hz@	√	√
VESA	1024x768 60Hz@	√	√
VESA	1024x768 70Hz@	√	√
VESA	1024x768 75Hz@	√	√
VESA	1280x960 60Hz@	√	√
VESA	1152x864 60Hz@	√	√
VESA	1280x1024 60Hz@	√	√
VESA	1280x1024 75Hz@	√	√
VESA	1440x900 60Hz@	√	√
VESA	1600x1200 60Hz@	√	√
VESA	1680x1050 60Hz@	√	√
VESA	1920x1080 60Hz@	√	√

Внимание: При подключении графической карты вашего компьютера, следите, чтобы не была превышена максимальная частота обновления. Это может привести к повреждению монитора.вашего

Устранение неисправностей

1. На экране НЕТ изображения

a) Проверьте, включена ли клавиша питания.
b) Удостоверьтесь, что установлены необходимые параметры яркости и контрастности.
с) Проверьте, не мигает ли индикатор питания. Если мигает, то монитор не получает входящи сигнал.
d) Если источник сигнала – портативный компьютер, убедитесь, что сигнал переключен в экранный режим.

2. Изображение не фокусируется

a) Проверьте, правильно ли подсоединен видеокабель.

3. Изображение мерцает

a) Напряжение для соединения монитора недостаточное.
b) Избегайте наличия магнитных полей рядом с монитором. Не располагайте вблизи приборы, излучающие магнитные поля. Например, акустические колонки, флуоресцентные лампы, трансформатор переменного тока, настольный вентилятор и др.
с) При нажатии клавиши AUTO будет включен авто-режим, оптимальные параметры изображения будут подобраны автоматически.

4. Неверное отображение цвета

a) Если красный, зеленый, синий или любой другой цвет не отображается, проверьте правильность подсоединения сигнального кабеля. Неплотное подсоединение кабеля может быть причиной плохого сигнала.
b) Попробуйте подсоединить монитор к другому ПК.

5. Изображение на экране дрожит

a) Убедитесь, что частота входящего сигнала - 60-75Hz.

6. Как чистить монитор

a) Убедитесь, что питание монитора отключено.
b) Не наносите никакую жидкость на экран или пластиковую панель монитора.

7. При чистке экрана

a) Используйте чистую, мягкую, не оставляющую ворсинок ткань для чистки экрана.
b) Если экран всё же недостаточно чист, добавьте немного средства для чистки стекол, не содержащего спирт и аммиак.

8. При чистке пластиковой панели

a) Используйте мягкую сухую ткань
b) Если поверхность всё же недостаточно чиста, добавьте немного неабразивного моющего средства, не содержащего спирт и аммиак.

Технические характеристики:

Габариты		21 5. "
Тип монитора		LED
Яркость		250cd/m2
Цвет		16.7M
Разрешение		1920x1080@60Hz
Требования к напряжению		100-240V~ 50/60Hz
Power Mains adapter		DC12V=3A
Потребляемая мощность		<30W
Разъем входа	VGA	VGA аналог овый
	DVI D-	DVI Digital
	Аудио разъем	3 5 . мм стерео разъем
Условия		Температура использования: 0°- °ФОВлажность: не выше 80%Температура хранения: -20° -°СБО
