MANUALE UTENTE 2250W Terra

Sicurezza e Manutenzione 43

Configurazione di base 44

Configurazione delle immagini dello schermo 44

Funzioni 45

Immagine 45

Colore 46

Ricerca 46

Controllo 47

Installazione del Monitor LED 49

Modalità di Temporizzazione Supportate 50

Risoluzione dei Problemi 51

Specifiche 52

Русский

Sicurezza e Manutenzione

Leggere attentamente il presente manuale e conservarlo per consultazioni future

1. Scollegare il monitor prima di pulirlo con un panno leggermente umido.
2. È consigliabile pulire lo schermo con un panno asciutto, e solamente quando è spento.
3. Non utilizzare alcol o liquidi a base di ammoniaca.
4. Il presente monitor è progettato con fori di ventilazione presenti sulla parte posteriore del vano elettrico, non coprirli o bloccarli.
5. Evitare inoltre di posizionare il monitor in prossimità di stufe elettriche o al riscaldamento, inclu stanze chiuse senza ventilazione.
6. Non inserire alcuna materia e non spruzzare alcun liquido all'interno.
7. Non posizionare il monitor in luoghi non sicuri, in caso di caduta, potrebbe danneggiarsi e feri l'utente.
8. Scollegare il monitor in caso di non utilizzo per un lungo periodo di tempo.
9. Non posizionare elementi pesanti sul monitor o sul cavo elettrico.
10. Non aprire il pannello posteriore del monitor in quanto contiene corrente elettrica ad alto voltage

Contenuti della confezione

* Unmonitor
* Uncavodisegnale
* Uncavodialimentazione
* Unadattatore
* Unaschedadigaranzia
* Unmanualed'istruzionipel'utente
* Uncavoaudio

Caratteristiche:

* Immaginiadaltaqualitàa16.7Mcolori
* ImpostazioniOSDdelloschermoaimmaginesmartconlayouteselezionesemplice
* Interfacedicontrollosmartperimpostazionisemplici
* FunzioneAutomatica;incasononsianostateselezionateimpostazioniparticolari, ilmonitorregoleràautomaticamenteleimpostazioniottimali

Configurazione di base

a) Inserire il cavo DVI o VGA (cavo di segnale) nella scheda del cavo grafico del PC (ingresso Si consiglia di utilizzare l'interfaccia grafica (DVI).segnale).

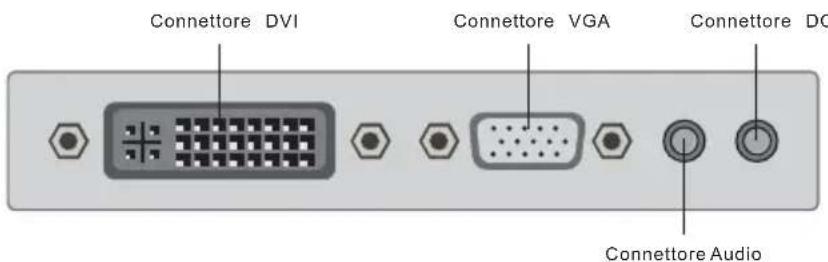

Connettore DVI Connettore VGA Connettore DC Connettore Audio

b) Il monitor dispone di un ampio intervallo di voltaggio di alimentazione; può essere utilizzato co CA100-240V\~50/60Hz.
c) Connettere il cavo di alimentazione alla presa di alimentazione del monitor e collegare l'altra estremità alla presa a muro della stanza.
d) Accendere la fonte di alimentazione.
e) Per accendere il monitor, premere il tasto di controllo dell'alimentazione.

Configurazione delle immagini dello schermo

Il lato destro del monitor dispone di sette tasti per regolare le impostazioni del monitor con l'aiuto della Visualizzazione a Schermo.

AUTO	Esce dal menu principale, e quando non ci sono più menu aperti,l'immagine automaticamente.
VOL+	Aumenta il livello audio/Regola le opzioni - si sposta in su o ad superiore
VOL-	Diminuisce il livello audio/Regola le opzioni - si sposta in giù o inferiore
UP	Regola le opzioni-sposta in su o ad un livello superiore/in caso siano menu aperti, seleziona la fonte VGA/DVI
DOWN	Regola le opzioni-sposta in giù o ad un livello inferiore/In caso no menu aperti seleziona il formato 4:3 o 16:9
MENU	Mostra il menu di scelta principale
	Accende o Spegne

Impostazioni di Regolazione

1. Premere il tasto per accedere alla schermata del menu Impostazioni.MENU
2. Premere i tasti UP/DOWN per passare da una selezione all'altra sulla schermata Impostazioni.
3. Premere nuovamente il tasto per accedere alla selezione impostazioni.MENU
   a. Premere i tasti UP/DOWN per saltare da un'opzione all'altra. Premere il tasto MENU per accedere alle funzioni.
   b. Premere VOL+/VOL- per regolare le impostazioni.
   c. Premere AUTO per ritornare al menu principale.

Funzioni:

Premere il tasto . apparirà quindi il menu principale .MENU OSD

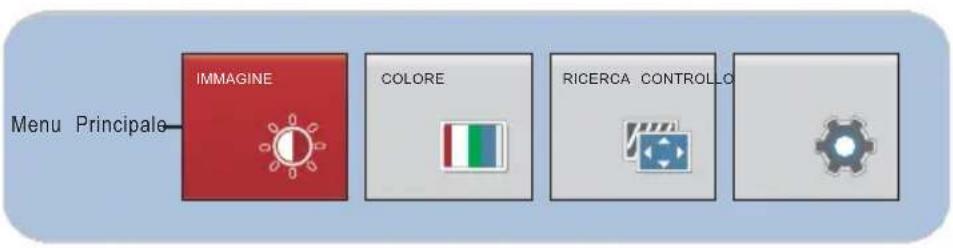

Menu Principale IMMAGINE COLORE RICERCA CONTROLLO

IMMAGINE

Premere il tastMENU apparirà quindi il menu principale secondo quanto segue: Premere i tastUP/DOWNeIEMMAGENEal menu principale, poi premere nuovamente il tastMENU accedere.

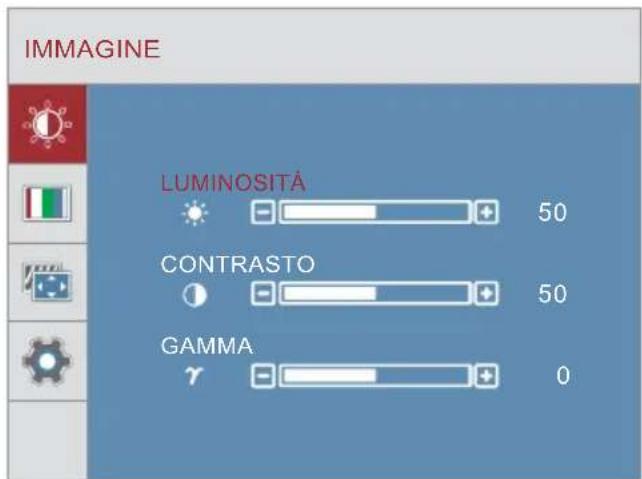

IMMAGINE LUMINOSITÀ 50 CONTRASTO 50 GAMMA 0

LUMINOSITÀ

Premere i tastiP/ DOWNELUMINOSITÀ poi premere nuovamente il tastMENU confermare la scelta e premere i Valsi Voler procedere con la regolazione.

CONTRASTO

Premere i tastUP/ DOWNELCONTRASTOi premere nuovamente il tastMENU confermare la scelta e premere i VOL#/VOL-procedere con la regolazione.

GAMMA

Premere i tastUP/ DOWNelGAMMA, poi premere nuovamente il MENU per confermare la scelta e premere i Voluti/VOL-procedere con la regolazione.

COLORE

Premere i tastUP/ DOWNELCOLORE dal menu principale, poi premere nuovamente il tasto MENAccedere.

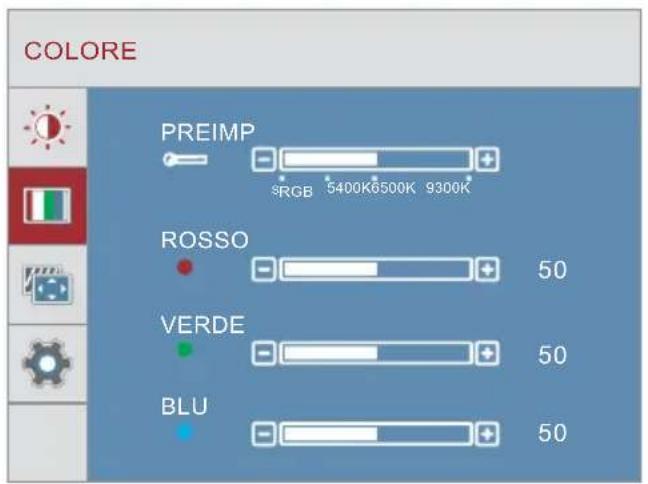

COLORE PREIMP 3RGB 5400K6500K 9300K ROSSO 50 VERDE 50 BLU 50

PREIMP

Premere i tasti / per selezionare, poi premere nuovamenteUP DOWN PARMEU confermare la scelta. Premere i VOL+ / VOL-procedere con la regolazione.

ROSSO

Premere i tasti UP/DOWN per selezionare ROSSO, poi premere nuovamente il tasto MENU per confermare la scelta e premere i VALT NOL- per procedere con la regolazione del valore dei tre colori primari di rosso.

VERDE

Premere i tasti UP/DOWN per selezionare VERDE, poi premere nuovamente il tasto MENU per confermare la scelta e premere i Valt+ NOL- per procedere con la regolazione del valore dei tre colori primari di verde.

BLU

Premere i tasti UP/DOWN per selezionare BLU, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+/VOL-per procedere con la regolazione del valore dei tre colori primari di blu.

RICERCA

Premere i tasUP/ DOWNeRIOERGA il tastMENU accedere.

dal menu principale, poi premere nuovamente

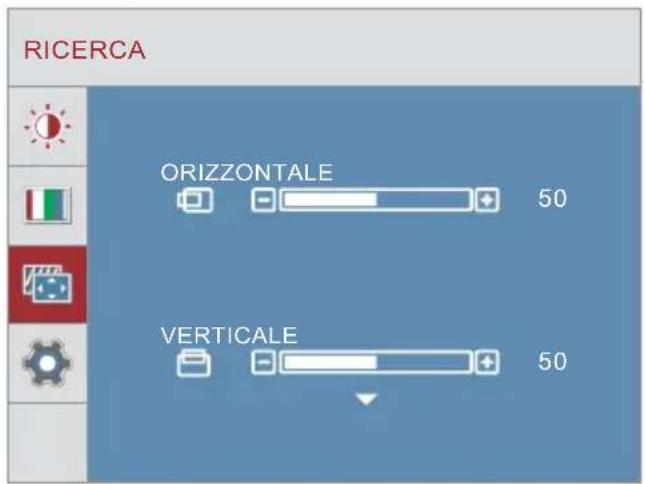

RICERCA ORIZZONTALE 50 VERTICALE 50

Posizione Orizzontale

Premere i tasti / per selezionare, poi premere nuovamente ilUP DOWN POSIZIONE ORIZZONTALE tasto MENU per confermare la scelta e premere i tasti VOL+ per muovere l'immagine verso la migrazione a destra. Premere il tasto VOL- per muovere l'immagine verso la migrazione a sinistra.

Posizione Verticale

Premere i tasti UP/DOWN per selezionare POSIZIONE VERTICALE, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+ per muovere l'immagine verso la migrazione in alto. Premere il tasto VOL- per muovere l'immagine verso la migrazione in basso.

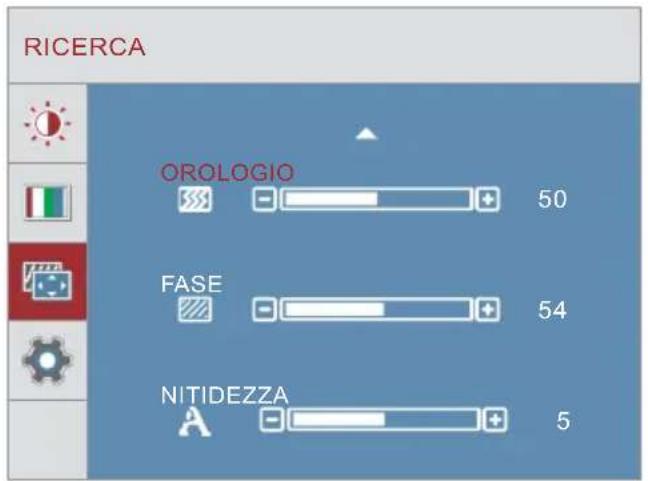

RICERCA OROLOGIO 50 FASE 54 NITIDEZZA 5

OROLOGIO

Premere i tasti UP/ DOWN per selezionare OROLOGIO poi premere nuovamente il tasto MENU per confermare la scelta e premere i Valt i Oper procedere con la regolazione.

FASE

Premere i tastUP/DOWN per selezionaFASE poi premere nuovamente il taMENper confermare la scelta e premere iVOLt/VOL procedere con la regolazione.

NITIDEZZA

Premere i tasti UP/ DOWN per selezionare NITIDEZZA, poi premere nuovamente il tasto MENU per confermare la scelta e premere i Vol. Vol. scegliere tra 1 e 5.

CONTROLLO

Premere i tastUP/ DOWN per selezionare CONTROLLO dal menu principale, poi premere nuovamente il tastMENU accedere.

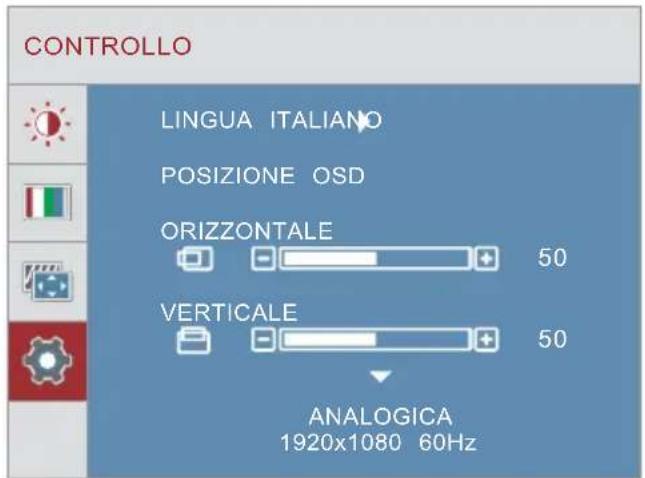

CONTROLLO LINGUA ITALIANO POSIZIONE OSD ORIZZONTALE 50 VERTICALE 50 ANALOGICA 1920x1080 60Hz

LINGUA

Premere i tasti / per selezionare, poi premere nuovamente il tasto perUP DOWN LINGUA MENU confermare la scelta e premere i tasti VOL+/VOL- per procedere con la regolazione.

ORIZZONTALE

Premere i tasti UP/DOWN per selezionare ORIZZONTALE, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+ per muovere l'OSD verso la migrazione a destra. Premere il tasti VOL- per muovere l'OSD verso la migrazione a sinistra.

VERTICALE

Premere i tasti UP/DOWN per selezionare VERTICALE, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+ per muovere l'OSD verso la migrazione in alto. Premere il tasMOL - per muovere l'OSD verso la migrazione in basso.

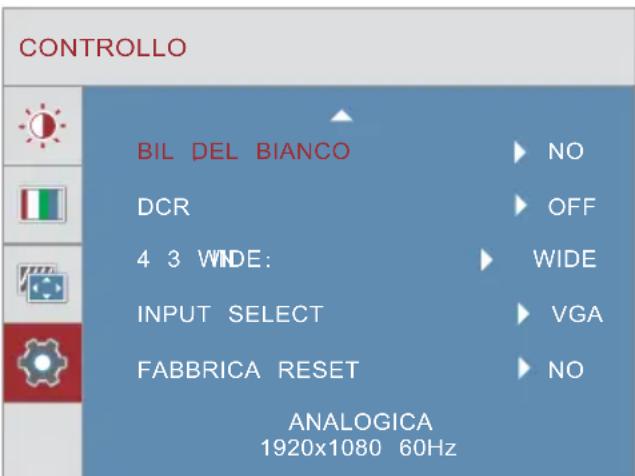

CONTROLLO BIL DEL BIANCO DCR 4 3 WIDE: INPUT SELECT FABBRICA RESET ANALOGICA 1920x1080 60Hz NO OFF WIDE VGA NO

BIL. DEL BIANCO

Scelta di conferma e premere i tasti VOL+/VOL- per scegliere SI o NO.

DCR

Premere i tasti UP/DOWN per selezionare DCR, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+/VOL- per scegliere ON o OFF.

4:3 IN WIDE

Premere i tasti UP/DOWN per selezionare 4:3 IN WIDE, poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+/VOL- per scegliere 4:3 o WIDE.

INPUT SELECT

Premere i tasti UP/DOWN per selezionare INPUT SELECTpMEN: nuovamente il tasto per confermare la scelta e premere i tasti VOL+/VOL- per scegliere VGA o DVI.

FABBRICA RESET

Premere i tasti UP/DOWN per selezionare FABBRICA RESET poi premere nuovamente il tasto MENU per confermare la scelta e premere i tasti VOL+/VOL- per scegliere SI o NO. Se si seleziona SI, il sistema ritornerà alle impostazioni di fabbrica.

Altre funzioni

OSD BLOCCATO

Premere a lungo il tasto, OSD BLOCCATO.【】MENU

OSD SBLOCCATO

Poi premere nuovamente a lungo il tasto, OSD SBLOCCATO.【】MENU

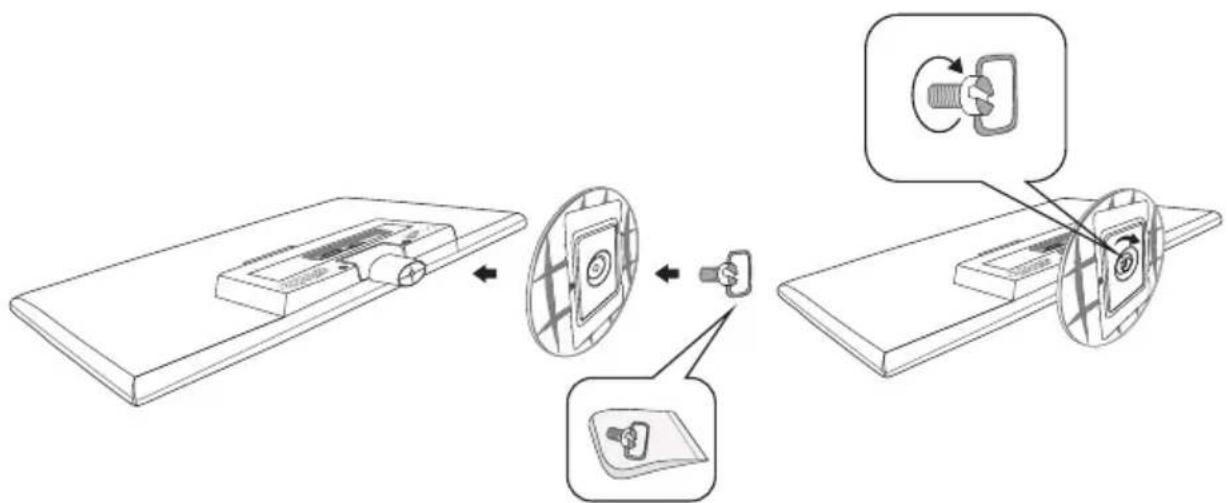

Installazione del Monitor LED

Le viti si trovano nel sacchetto all'interno della confezione

1. Posizionare la parte davanti del monitor su di un panno morbido o su di un cuscino sul tavoli
2. Installare il piedistallo sul monitor.

Modalità di Temporizzazione Supportate

Standard	Risoluzione	VGA	DVI
VGA	720x400 70Hz@	√	√
VGA	640x480 60Hz@	√	√
MAC	640x480 67Hz@	√	√
VESA	640x480 72Hz@	√	√
VESA	640x480 75Hz@	√	√
VESA	800x600 56Hz@	√	√
VESA	800x600 60Hz@	√	√
VESA	800x600 72Hz@	√	√
VESA	800x600 75Hz@	√	√
VESA	1024x768 60Hz@	√	√
VESA	1024x768 70Hz@	√	√
VESA	1024x768 75Hz@	√	√
VESA	1280x960 60Hz@	√	√
VESA	1152x864 60Hz@	√	√
VESA	1280x1024 60Hz@	√	√
VESA	1280x1024 75Hz@	√	√
VESA	1440x900 60Hz@	√	√
VESA	1600x1200 60Hz@	√	√
VESA	1680x1050 60Hz@	√	√
VESA	1920x1080 60Hz@	√	√

Attenzione: Non impostare la scheda grafica del computer con frequenze di aggiornamento superiori a quelle qui elencate. Ciò potrebbe causare danni permanenti al monitor.

Risoluzione dei Problemi

1. Nessuna Immagine sullo Schermo

a) Controllare che l'interruttore di alimentazione sia acceso.
b) Verificare che la luminosità ed il contrasto del monitor siano entro le normali impostazioni.
c) Controllare che l'indicatore di alimentazione lampeggi. ciò indica che il monitor non sta ricevend il segnale in ingresso
d) Qualora l'indicatore di segnale sia un notebook o un PC portatile, assicurarsi che il segnale si stato commutato alla modalità schermo.

2. Immagine sfocata

a) Controllare che il cavo di segnale dell'immagine sia inserito correttamente (posizione verticale).

3.Schermo lampeggiante

a) L'alimentazione è insufficiente o troppo debole per connettere il monitor.
b) Per evitare campi magnetici vicino al monitor, non posizionare dispositive come quelli elencati qui di seguito nelle immediate vicinanze. Come altoparlanti, luci fluorescenti, trasformatori CA, ventilatori da tavolo, ecc.
c) Premendo il tasto AUTO, verrà applicata automaticamente la funzione di Regolazione Automatica dell'Immagine per ottimizzare le impostazioni della visualizzazione.

4. Colori Errati o non Usuali

a) in caso il rosso, il verde, il blu o qualsiasi altro colore scompaia, controllare che il cavo di sia collegato correttamente. In caso la spina non sia collegata saldamente, potrebbe causare una cattiva connessione.

b) Provare a connettere ad un altro PC per una comparazione.

5. Appare l'intera schermata-e + Scansione oscillante H

a) Assicurarsi che il segnale di frequenza in ingresso sia entro i 60-75Hz.

6. Modalità di Pulizia del Monitor

a) Assicurarsi che il monitor sia spento.
b) Non spruzzare alcun liquido direttamente sullo schermo o sul pannello di plastica.

7. Durante la Pulizia dello Schermo

a) Per pulire lo schermo, utilizzare un panno pulito e morbido senza peluria.
b) In caso lo schermo risultasse ancora sporco, aggiungere una piccolo quantità di liquido senza ammoniaca o di detergente per vetri senza alcol.

8. Durante la Pulizia del Pannello di Plastica

a) Utilizzare un panno morbido ed asciutto
b) In caso lo schermo risultasse ancora sporco, aggiungere una piccolo quantità di liquido senza ammoniaca o di detergente non abrasivo.

SPECIFICHE:

Dimensione		21 5. "
Tipologia di Monitor		LED
Luminosità		250cd/m2
Colore		16.7M
Risoluzione		1920x1080@60Hz
Requisiti di Alimentazione		100-240V~ 50/60Hz
Alimentatore di Rete		DC12V=3A
Consumo Energetico		<30W
Connettore d'Ingresso	VGA	VGA analogica
	DVI D-	DVI Digital
	Ingresso Audio	3.5mm stereo jack
Ambiente		Temp. di Funzionamento°- 40°CUmidità: Meno dell'80%Temp. di Stoccaggie20° - 60°C
