BEDIENUNGSANLEITUNG 2250W Terra

Sicherheitsvorkehrungen und Wartung 3

Installation / Grundeinstellungen 4

Das Bild auf dem Bildschirm einstellen 4

Funktionen 5

Bild 5

Farben 6

Geometrie 6

Setup 7

Den LED-Monitor installieren 9

Unterstützte Auflösung und Bildwiederholfrequenz 10

Störungssuche 11

Spezifikationen 12

English

Sicherheitsvorkehrungen und Wartung

Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch und bewahren sie für eine zukünftige Bezugnahme gut auf.

1. Trennen Sie den Monitor vor dem Reinigen mit einem leicht benetzten Tuch vom Stromnetz ab.
2. Wischen Sie den Bildschirm mit einem trockenen Tuch sauber. Schalten Sie das Gerät dabei jeweils zuvor aus und trennen es vom Stromnetz ab.
3. Verwenden Sie keinen Alkohol oder Flüssigkeiten auf Ammoniakbasis.
4. Dieser Monitor ist mit Lüftungslöchern auf der Rückseite des Gehäuses versehen. Lassen Sie diese jederzeit frei.
5. Stellen Sie den Monitor nicht in unmittelbarer Nähe eines Elektroheizgeräts oder einer Heizung oder in einem Einbaukasten ohne ausreichende Luftzirkulation auf.
6. Schieben Sie keine Gegenstände in die Lüftungslöcher und sprühen Sie keine Sprays auf das Ge
7. Stellen Sie den Monitor nur an festen und sicheren Orten auf, um ein Herunterfallen des Geräts vermeiden und um möglichen Verletzungen vorzubeugen.
8. Trennen Sie den Monitor vom Stromnetz ab, falls Sie ihn über längere Zeit nicht in Betrieb nehn werden.
9. Stellen oder legen Sie keine schwere Gegenstände auf den Monitor oder auf das Stromkabel.
10. Versuchen Sie nicht, die Rückseite des Gerätegehäuses zu öffnen. Im Innern des Geräts sind Hochspannungen vorhanden.

Inhalt

* Monitor
* VGA-Kabel
* Audiokabel
* Stromkabel
* Netzadapter
* Garantiekarte
* Bedienungsanleitung

Merkmale:

* .16 7 Millionen Farben für eine hohe Bildqualität
* OSD-Bedienmenüs für eine einfache und intelligente Bildschirmeinstellung
* Automatikfunktionen: Falls keine Einstellungen vorgenommen wurden, werden die optimalen Einstellungen automatisch gewählt

Installation / Grundeinstellungen

a) Schließen Sie das DVI- oder VGA-Kabel (Signalkabel) an die PC-Grafikkarte (Signalausgang) an Es wird empfohlen, die digitale Schnittstelle zu verwenden (DVI).

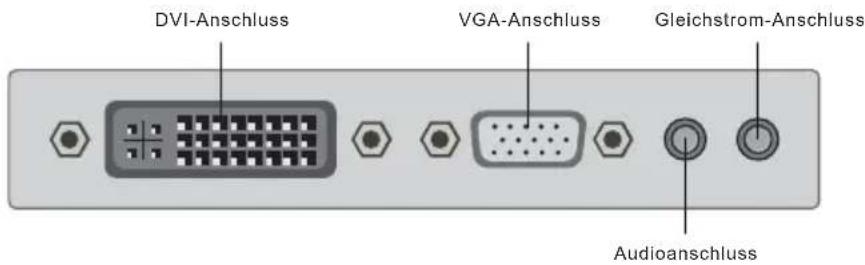

DVI-Anschluss VGA-Anschluss Gleichstrom-Anschluss Audioanschluss

b) Der Monitor kann in einem weiten Netzspannungsbereich von 100 bis 240 Volt und bei einer Netzfrequenz von 50 bis 60 Hz eingesetzt werden.
c) Schließen Sie das Stromkabel an den Monitor und an die Netzsteckdose an.
d) Schalten Sie die Stromzufuhr ein.
e) Drücken Sie auf den Ein- / Ausschalter, um den Monitor einzuschalten.

Wichtiger Hinweis:

Um die beste Bildqualität darzustellen, sollte am PC stets die Ausgabe-Auflösung eingestellt werden die mit der physikalischen Auflösung des Displays übereinstimmt (siehe technische Daten).

Welche Auflösung tatsächlich ausgegeben wird, kann im Monitor-Bedienmenü im Bereich „SETUP“ kontrolliert werden.

Das Bild auf dem Bildschirm einstellen

Auf der rechten Seite des Monitors befinden sich sieben Tasten für die Einstellung der Monitoreinstellungen mit Hilfe der Anzeige auf dem Bildschirm(On Screen Display, OSD).

AUTO	Automatische Anpassung der Bildqualität (nur über VGA notwendig bzw. ver Im Menü: zurück zu Hauptmenü bzw. Menü schließen
VOL+	Lautstärke oder Einstellungswert erhöhen
VOL-	Lautstärke oder Einstellungswert verringern
UP	Einstelloption auswählenOhne Menüeinblendung: Umschaltung der Signalquelle zwischen VGA und
DOWN	Einstelloption auswählenOhne Menüeinblendung: Bildformatumschaltung zwischen 4:3 und 16:9
MENU	Aufrufen des OSD-Menüs, eines Untermenüs oder einer Einstelloption
	Ein-/Ausschalter

Funktionen:

Drücken Sie auf die -Taste (Menü), wonach das Hauptmenü des OSDs erscheint. MENU

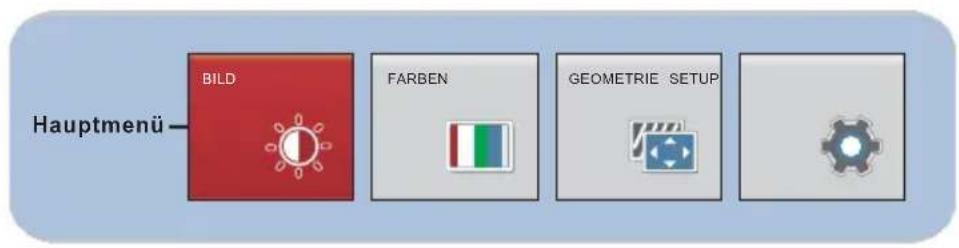

Hauptmenü BILD FARBEN GEOMETRIE SETUP


Drücken Sie auf MENDaste (Menü), wonach das Hauptmenü wie folgt erscheint: Drücken Sie auf dJP /DOWNe (AUD/Ab), um die Option im Hauptmenü auszuwählen. Drücken Sie danach auf MENUTaste (Menü), um das Menü aufzurufen.

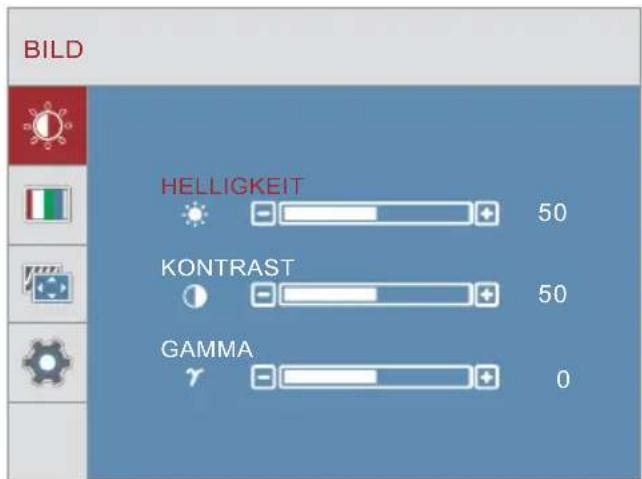

BILD HELLIGKEIT 50 KONTRAST 50 GAMMA 0

HELLIGKEIT

Drücken Sie auf dJP /DOWNE HELF/POXELTm die Option auszuwählen. Drücken Sie danach auf MENUTaste (Menü), um die Auswahl zu bestätigen und drücken auf die VOL+/VOLste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

KONTRAST

Drücken Sie auf dJP /DOWNe KONTRASTum die Option auszuwählen. Drücken Sie danach auf MENUTaste (Menü), um die Auswahl zu bestätigen und drücken auf die VOL+/VOLste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

GAMMA

Drücken Sie auf dJP /DOWNe GAMMA), um die Option auszuwählen. Drücken Sie danach auf dMENtaste (Menü), um die Auswahl zu bestätigen und drücken aVOLthe VOL-Taste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

FARBEN

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um im Hauptmenü die Option FARBEN auszuwählen. Danach auf die MENU-Taste (Menü) drücken, um das Menü aufzurufen.

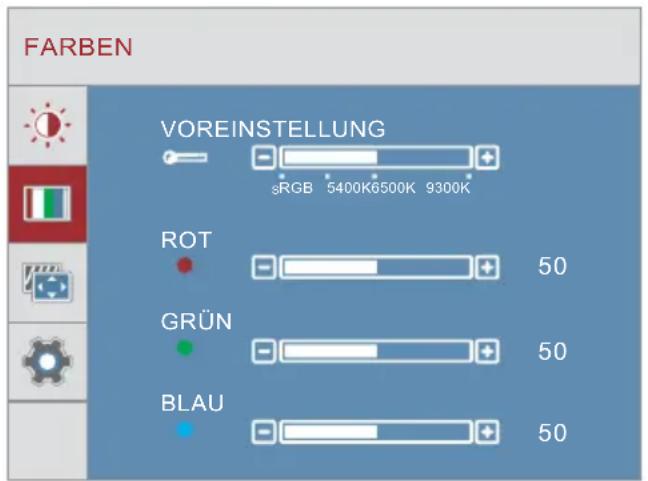

FARBEN VOREINSTELLUNG 3RGB 5400K6500K 9300K ROT 50 GRÜN 50 BLAU 50

VOREINSTELLUNG

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um die Option VOREINSTELLUNG auszuwählen. Drücken Sie danach auf die MENU-Taste (Menü), um die Auswahl zu bestätigen und drücken auf die VOL+/VOL--Taste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

ROT

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um die Farbe ROT auszuwählen, und danach auf die MENU-Taste (Menü), um die Auswahl zu bestätigen. Drücken Sie danach auf die VOL+/VOL--Taste (Lautstärke Auf/Ab), um den Wert der Hauptfarbe Rot einzustellen.

GRÜN

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um die Farbe GRÜN auszuwählen, und danach auf die MENU-Taste (Menü), um die Auswahl zu bestätigen. Drücken Sie danach auf die VOL+/VOL-Taste (Lautstärke Auf/Ab), um den Wert der Hauptfarbe Grün einzustellen.

BLAU

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um die Farbe BLAU auszuwählen, und danach auf die MENU-Taste (Menü), um die Auswahl zu bestätigen. Drücken Sie danach auf die VOL+/VOL-Taste (Lautstärke Auf/Ab), um den Wert der Hauptfarbe Blau einzustellen.

GEOMETRIE

Drücken Sie auf die UP/DOWN-Taste (Auf/Ab), um die Option GEOMETRIE im Hauptmenü auszuwählen, und danach auf die MENU-Taste (Menü), um das Menü aufzurufen.

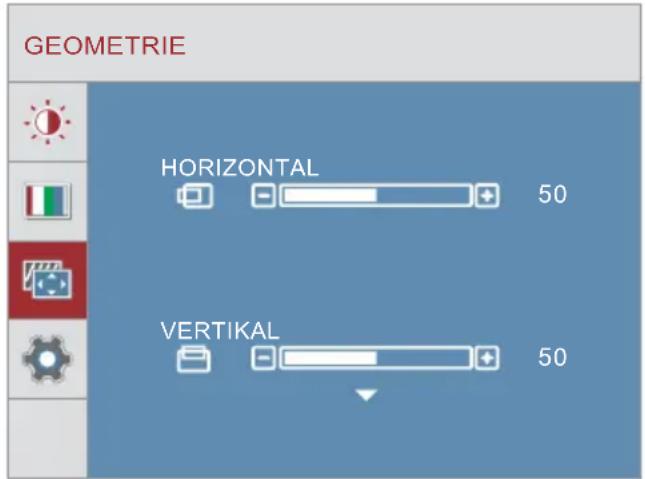

GEOMETRIE HORIZONTAL 50 VERTIKAL 50

H. Position

Drücken Sie auf dP /DOWNe HAufposition die Option auszuwählen, und danach auf die MENsteVOMenü), um Ihre Auswahl zu bestätigen. Drücken Sie danach auf die -Taste (Lautstärke Auf), um das Bild nach rechts zu verschieben, um Moauf die -Taste (Lautstärke Ab), um das Bild nach links zu verschieben.

V. Position

Drücken Sie auf UP /DOWN (Aufposition) die Option auszuwählen, und danach auf die MENU (VOLtenü), um Ihre Auswahl zu bestätigen. Drücken Sie danach auf die -Taste (Lautstärke Auf), um das Bild nach oben zu verschieben, um Moauf die -Taste (Lautstärke Ab), um das Bild nach unten zu verschieben.

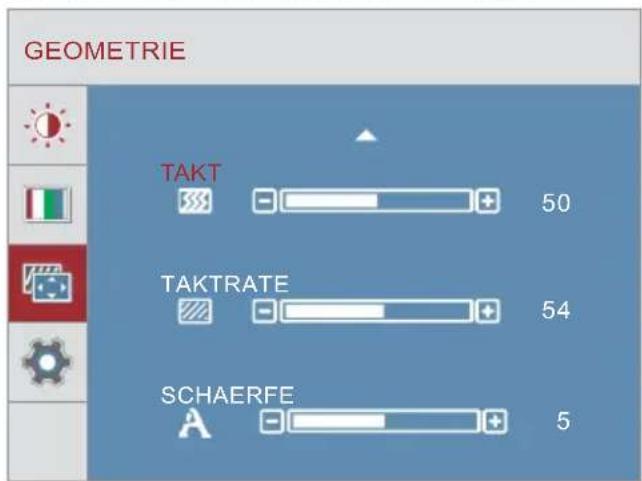

GEOMETRIE TAKT 50 TAKTRATE 54 SCHAERFE 5

TAKT

Drücken Sie auf UP DOWNe (Auf/Ab), um die Option TAKTwählen, und danach auf die MENste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie auf die NOTaste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

TAKTRATE

Drücken Sie auf UP DOWNe (Auf/Ab), um die Option TAKTRATE auszuwählen, und danach auf die MENste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie auf Odie NOLaste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

SCHAERFE

Drücken Sie auf UP DOWNe (Auf/Ab), um die Option SCHAERFEauszuwählen, und danach auf die MENuste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie auf die NOLaste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

SETUP

Drücken Sie auf UP DOWNe (Auf/Ab), um die Option SETUPauszuwählen, und danach auf die MENUE (Menü), um das Menü aufzurufen.

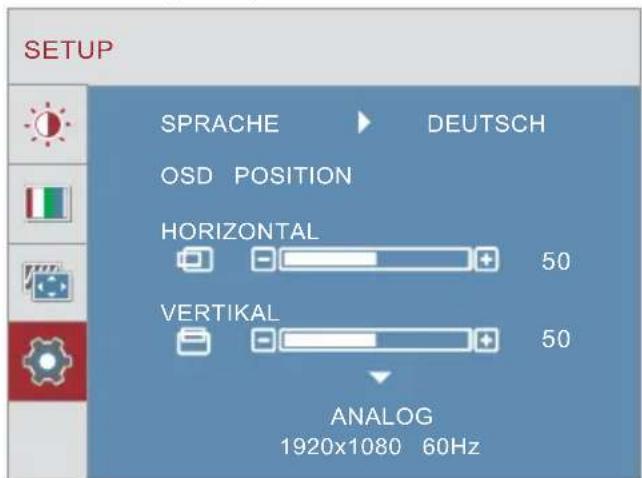

SETUP SPRACHE ▶ DEUTSCH OSD POSITION HORIZONTAL 50 VERTIKAL 50 ANALOG 1920x1080 60Hz

SPRACHE

Drücken Sie auf UP /DOWN SPARACHE um die Option auszuwählen, und danach die MENU Volchü/ Volmaufre Auswahl zu bestätigen. Drücken Sie auf die / -Taste (Lautstärke Auf/Ab), um die Einstellung vorzunehmen.

HORIZONTAL

Drücken Sie auf die DOWNHORIZONTAL die Option auszuwählen, und danach auf dMENaste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie danach auf die VOL+-Taste (Lautstärke Auf), um das OSD nach rechts zu verschieben, oder Lauf die -Taste (Lautstärke Ab), um das OSD nach links zu verschieben.

VERTIKAL

Drücken Sie auf dJP /DOWNe (Auf/Ab), um die Option VERTIKALauszuwählen, und danach auf die MENste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie danach aVOLde -Taste (Lautstärke Auf), um das OSD nach oben zu verschieben, odVOHuf die -Taste (Lautstärke Ab), um das OSD nach unten zu verschieben.

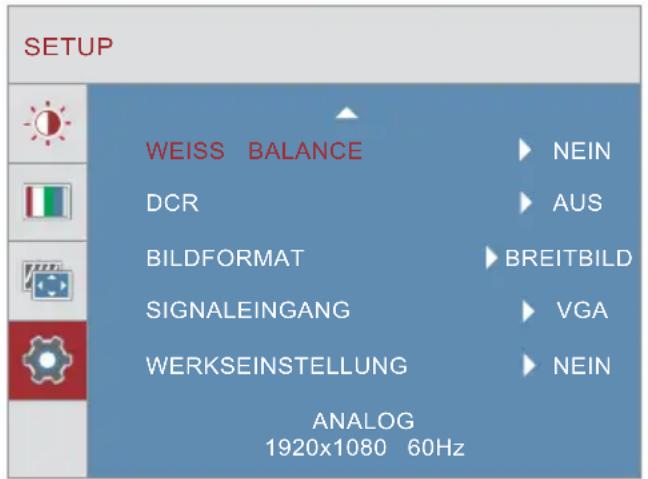

SETUP WEISS BALANCE NEIN DCR AUS BILDFORMAT BREITBILD SIGNALEINGANG VGA WERKSEINSTELLUNG NEIN ANALOG 1920x1080 60Hz

WEISS BALANCE

Bestätigen Sie Ihre Auswahl und drücken avOL die VOL --Taste (Lautstärke Auf/Ab), um die Funktion auszuführen.

DCR

Drücken Sie auf UP/DOWNE (Auf/Ab), um die Option DCRauszuwählen, und danach auf die MENU-Taste (Menü), um Ihre Auswahl zu bestätigen. Drücken Sie auf VOL-/Taste (Lautstärke Auf/Ab), um zwischen EIN oder AUS auszuwählen.

BILDFDRMAT

Drücken Sie auf die UP /DOWNTaste (Auf/Ab), um die Option BILDFORMAT auszuwählen. Drücken Sie auf dVOL+TVDL-(Lautstärke Auf/Ab), um zwischen 4:3 oder BREITBILD auszuwählen.

SIGNALEINGANG

Drücken Sie auf die /DOWNe (Auf/Ab), um die Option SIGNALEINGANG auszuwählen. Drücken Sie auf dVOL+ VOIaste (Lautstärke Auf/Ab), um zwischen VGA und DVI umzuschalten.

ZURÜCKSETZEN AUF WERKSEINSTELLUNG

Drücken Sie auf der /DOWN-Taste (Auf/Ab), um die OpwerkSEINSTELLUNG auszuwählen. Drücken Sie auf die VOL+/VOL-Taste (Lautstärke Auf/Ab), um die Funktion auszuführen und alle Werte zurückzusetzen.

Sonstige Funktionen

OSD GESPERRT

Halten Sie dMENuste ca. 5 Sekunden lang gedrückt, um das Menü zu sperren (OSD GESPERRT).

OSD ENTRIEGEIT

Halten Sie dMENüste ca. 5 Sekunden lang gedrückt, um das Menü wieder zu entsperren (OSD ENTRIEGELT).

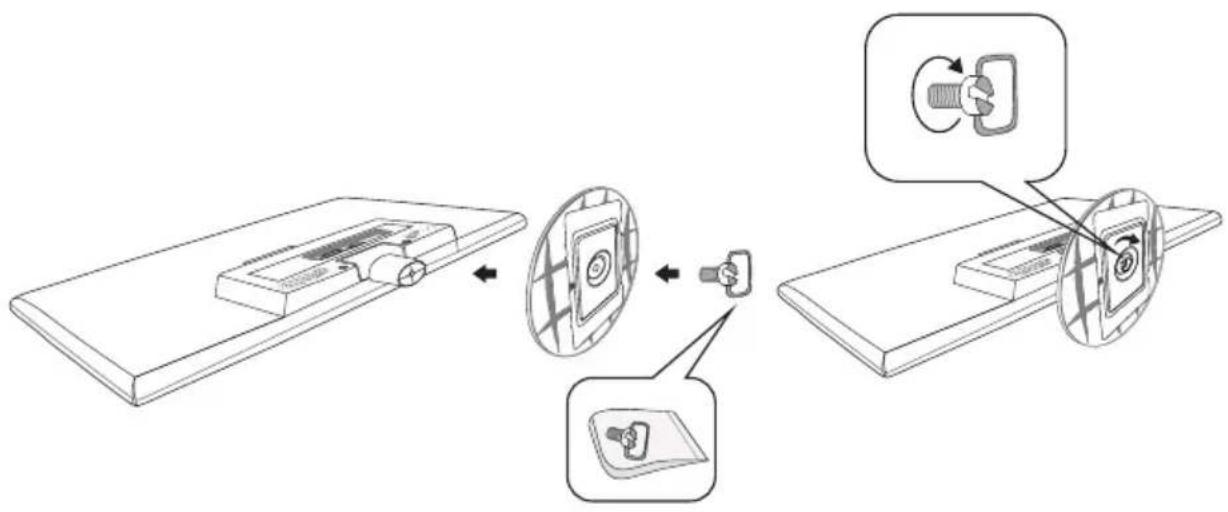

Den LED-Monitor installieren

Die Schraube finden Sie im kleinen beigelegten Beutel.

1. Den Monitor mit der Vorderseite nach unten auf ein weiches Tuch oder auf ein Kissen auf ein Tisch hinlegen.
2. Den Standfuß an den Monitor befestigen.

Unterstützte Auflösung und Bildwiederholfrequenz

Norm	Auflösung	VGA	DVI
VGA	720x400 70Hz@	√	√
VGA	640x480 60Hz@	√	√
MAC	640x480 67Hz@	√	√
VESA	640x480 72Hz@	√	√
VESA	640x480 75Hz@	√	√
VESA	800x600 56Hz@	√	√
VESA	800x600 60Hz@	√	√
VESA	800x600 72Hz@	√	√
VESA	800x600 75Hz@	√	√
VESA	1024x768 60Hz@	√	√
VESA	1024x768 70Hz@	√	√
VESA	1024x768 75Hz@	√	√
VESA	1280x960 60Hz@	√	√
VESA	1152x864 60Hz@	√	√
VESA	1280x1024 60Hz@	√	√
VESA	1280x1024 75Hz@	√	√
VESA	1440x900 60Hz@	√	√
VESA	1600x1200 60Hz@	√	√
VESA	1680x1050 60Hz@	√	√
VESA	1920x1080 60Hz@	√	√

Warnung: Stellen Sie die Grafikkarte in Ihrem Computer nicht so ein, dass die maximalen Bildwiederholfrequenzen überschritten werden, um permanente Schäden Ihres Monitors zu vermeiden.

Störungssuche

1. Kein Bild auf dem Bilschirm

a) Überprüfen Sie, ob das Gerät mit dem Netzschalter (Power) eingeschaltet wurde.
b) Überprüfen Sie, ob die Helligkeit und der Kontrast des Monitors normal eingestellt sind.
c) Überprüfen Sie, ob die Betriebsanzeige blinkt. Wenn ja, weist dies darauf hin, dass der Monito kein Eingabesignal empfängt.
d) Falls die Signalanzeige an einem Notebook- oder Laptop-PC ist, stellen Sie sicher, dass das Signal auf den Bildschirmmodus geschaltet ist.

2. Nicht fokussiertes Bild

a) Überprüfen, ob das Signalkabel richtig angeschlossen wurde (in aufrechter Position).

3. Blinkender Bildschirm

a) Die Stromspannung ist zum Anschließen des Monitors zu niedrig oder zu schwach.
b) Um ein Magnetfeld um den Monitor zu vermeiden, dürfen keine anderen Geräte in unmittelbare Nähe des Monitors aufgestellt werden, wie z.B. Lautsprecher, Fluoreszenzlampen, WS-Transformatoren, Tischlüfter usw.
c) Drücken Sie auf die AUTO-Taste, wonach mit der Funktion für die automatische Bildeinstellung d Einstellungen des Bildschirms automatisch optimal eingestellt werden.

4. Falsche oder ungewöhnliche Farbe

a) Falls die rote, grüne oder blaue oder eine andere Farbe nicht angezeigt wird, prüfen Sie nach das Signalkabel richtig angeschlossen ist. Falls der Anschlußstecker lose ist, kann dies zu einen schlechten Anschluss führen.

b) Versuchen Sie, zum Vergleichen einen anderen PC anzuschließen.

5. Auf dem ganzen Bildschirm erscheint - und + H-rollendes Abtasten

a) Stellen Sie sicher dass die Frequenz des Eingabesignals zwischen 60-75 Hz ist.

6. Den Monitor reinigen

a) Stellen Sie sicher, dass der Monitor ausgeschaltet ist.
b) Sprühen Sie keine Flüssigkeiten direkt auf den Bildschirm oder auf den Plastikschirm.

7. Beim Reinigen des Bildschirms

a) Wischen Sie den Bildschirm mit einem sauberen und weichen Tuch ohne Pelz sauber.
b) Hartnäckige Schmutzflecken auf dem Bildschirm werden mit einer ammoniakfreien Flüssigkeit und einem alkoholfreien Glasreiniger entfernt.

8. Beim Reinigen des Plastikschirms

a) Verwenden Sie ein weiches und trockenes Tuch.
b) Hartnäckige Schmutzflecken auf der Oberfläche werden mit einer ammoniakfreien Flüssigkeit und einem alkoholfreien Glasreiniger oder einem nichtscheuernden Reinigungsmittel entfernt.

SPEZIFIKATIONEN:

Abmessung		21 5. "
Monitortyp		LED
Helligkeit		250cd/m2
Farbe		16.7M
Auflösung		1920x1080@60Hz
Stromanforderung		100-240V~ 50/60Hz
Netzadapter		DC12V=3A
Stromaufnahme		<30W
Eingangsanschluss	VGA	VGA analog
	DVI D-	DVI digital
	Audioeingang	3 5mmStereo-Klinkenbuchse.
Umgebungsbedingungen		Zul. Betriebstemperatur0° - 40°CZul. Feuchtigkeit: Unt80%Zul. Aufbewahrungstemperatur:20° - 60°C

Das Gerät darf nach dem Ende der Nutzungszeit nicht mit dem Restmüll entsorgt werden. Bitte führen Sie es zur umweltgerechten Entsorgung den kommunalen Altgeräte-Sammelstellen zu.

Für weitere Informationen wenden Sie sich bitte an die unten stehende Adresse.
