Тип продукта	Двухканальный усилитель мощности для автомобиля
Бренд	Mac Audio
Модель	Z 2200
Максимальная выходная мощность (стерео, 4 Ом)	2 x 400 Вт
Максимальная выходная мощность (мостовой режим, 4 Ом)	1 x 1200 Вт
Мощность RMS (стерео, 4 Ом)	2 x 200 Вт
Мощность RMS (мостовой режим, 4 Ом)	1 x 600 Вт
Совместимое сопротивление динамиков	2 - 8 Ом (стерео)
Частотный диапазон	5 - 50 000 Гц (-3 дБ)
Общий коэффициент гармонических искажений	< 0,05 % (1 кГц)
Отношение сигнал/шум	> 100 дБ
Входная чувствительность	200 мВ - 5 В
Фильтр нижних частот	50 - 250 Гц, 12 дБ/октава
Фильтр верхних частот	40 - 500 Гц, 12 дБ/октава
Усиление басов	0 - 12 дБ на 45 Гц
Напряжение питания	12 В (9 - 15 В), отрицательная масса
Предохранитель	1 x 60 A Maxifuse
Размеры (Д x В x Г)	265 x 54 x 293 мм
Вес	3,3 кг
Функции	Переключение стерео/мостовой режим, Tri-mode, пульт регулировки громкости, линейные выходы, светодиодные индикаторы
Защита	Короткое замыкание, тепловая перегрузка, постоянное смещение
Установка	Рекомендуется установка в багажнике, необходима вентиляция

Часто задаваемые вопросы - Z 2200 MAC AUDIO

Как подключить усилитель Z 2200?

Сначала подключите клемму GND к отрицательному полюсу аккумулятора, затем клемму +12 В через предохранитель (60 A) рядом с аккумулятором. Подключите провод REM к управляющему выходу автомагнитолы. Затем подключите аудиокабели (RCA) от автомагнитолы к входам LOW LEVEL. Наконец, подключите динамики к выходным клеммам, соблюдая минимальное сопротивление (2 Ом в стерео, 4 Ом в мостовом режиме). Никогда не подключайте массу динамиков к шасси.

Что делать, если загорелся индикатор перегрузки (красный)?

Красный индикатор указывает на тепловую перегрузку или короткое замыкание. Проверьте, что сопротивление динамиков не слишком низкое, вентиляция достаточная и провода динамиков не замкнуты. Уменьшите громкость и дайте усилителю остыть.

Какой предохранитель использовать для Z 2200?

Усилитель Z 2200 использует предохранитель типа Maxifuse на 60 A. Заменяйте его только на предохранитель того же номинала. Никогда не используйте предохранитель большего номинала.

Как настроить фильтр нижних частот для сабвуфера?

Установите переключатель (6) в положение LPF. Отрегулируйте регулятор (5) в диапазоне от 50 до 250 Гц в зависимости от вашего сабвуфера. Начните с около 80 Гц для стандартного сабвуфера. Фильтр имеет крутизну 12 дБ на октаву.

Можно ли использовать усилитель в мостовом режиме для одного сабвуфера?

Да, Z 2200 поддерживает мостовой режим. Подключите динамик между положительными клеммами двух каналов (обычно левый и правый каналы) и установите переключатель в положение Мостовой (если имеется) или обратитесь к схеме. Убедитесь, что сопротивление сабвуфера не менее 4 Ом.

Как подключить пульт регулировки громкости?

Пульт (входит в комплект) подключается к разъему (9), предназначенному для этой цели. Он позволяет регулировать громкость при использовании усилителя в режиме сабвуфера (активирован фильтр нижних частот). Используйте прилагаемый кабель и закрепите пульт в доступном месте.

Какое сечение силового кабеля рекомендуется?

Для Z 2200 используйте кабель сечением не менее 16 мм² между аккумулятором и усилителем. Провод управления REM может быть 0,75 мм². Убедитесь, что соединение GND идеальное и чистое.

Что означает зеленый светодиод?

Зеленый светодиод указывает на то, что усилитель включен и работает нормально. Если он не горит, проверьте питание (предохранитель, аккумулятор, соединение REM). Если загорелся красный светодиод, обратитесь к вопросу 2.

Как чистить усилитель?

Перед чисткой отключите питание. Используйте мягкую слегка влажную ткань для протирки корпуса. Не используйте агрессивные химические средства. Избегайте попадания влаги внутрь. Регулярно очищайте ребра охлаждения мягкой щеткой.

Где установить усилитель для оптимальной вентиляции?

Установите усилитель в хорошо вентилируемом месте, желательно в багажнике. Избегайте замкнутых пространств, таких как ниша запасного колеса. Убедитесь, что ребра охлаждения не заблокированы и воздух может свободно циркулировать вокруг устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z 2200 MAC AUDIO

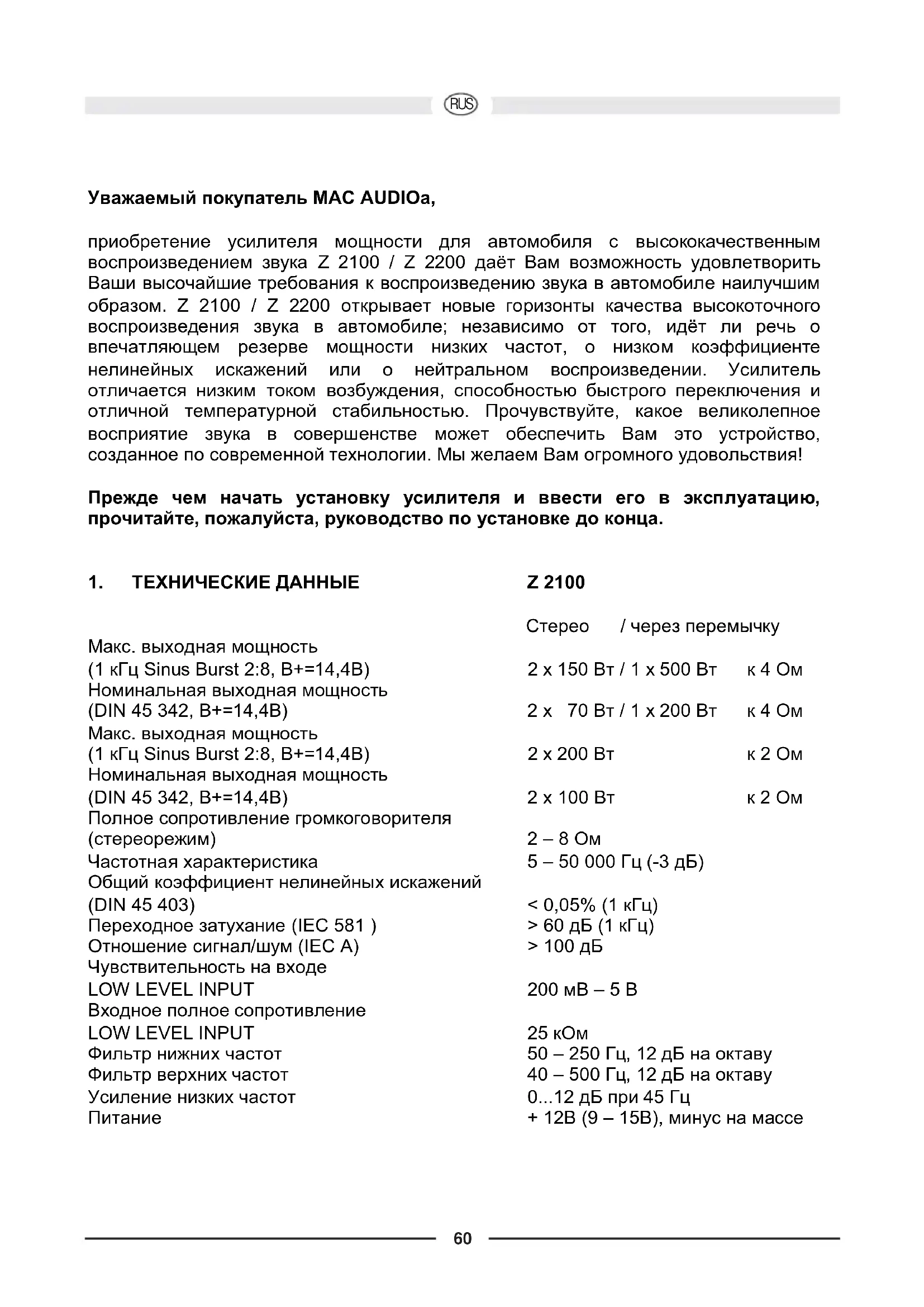

Уважаемый покупатель MAC AUDIOa,

приобретение усилителя мощности для автомобиля с высококачественным воспроизведением звука Z 2100 / Z 2200 даёт Вам возможность удовлетворить Ваши высочайшие требования к воспроизведению звука в автомобиле наилучшим образом. Z 2100 / Z 2200 открывает новые горизонты качества высокоточного воспроизведения звука в автомобиле; независимо от того, идёт ли речь о впечатляющем резерве мощности низких частот, о низком коэффициенте нелинейных искажений или о нейтральном воспроизведении. Усилитель отличается низким током возбуждения, способностью быстрого переключения и отличной температурной стабильностью. Прочувствуйте, какое великолепное восприятие звука в совершенстве может обеспечить Вам это устройство, созданное по современной технологии. Мы желаем Вам огромного удовольствия!

Прежде чем начать установку усилителя и ввести его в эксплуатацию, прочитайте, пожалуйста, руководство по установке до конца.

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

	Стерео / через перемычку
Макс. выходная мощность(1 кГц Sinus Burst 2:8, B+=14,4В)Номинальная выходная мощность(DIN 45 342, B+=14,4В)Макс. выходная мощность(1 кГц Sinus Burst 2:8, B+=14,4В)Номинальная выходная мощность(DIN 45 342, B+=14,4В)Полное сопротивление громкоговорителя(стереорежим)Частотная характеристикаОбщий коэффициент нелинейных искажений(DIN 45 403)Переходное затухание (IEC 581 )Отношение сигнал/шум (IEC A)Чувствительность на входеЛOW LEVEL INPUTВходное полное сопротивлениеLOW LEVEL INPUTФильтр нижних частотФильтр верхних частотУсиление низких частотПитание	2 x 150 Вт / 1 x 500 Вт2 x 70 Вт / 1 x 200 Вт2 x 200 Вт2 x 100 Вт2 – 8 Ом5 – 50 000 Гц (-3 дБ)< 0,05% (1 кГц)> 60 дБ (1 кГц)> 100 дБ200 мВ – 5 В25 кОм50 – 250 Гц, 12 дБ на октаву40 – 500 Гц, 12 дБ на октаву0...12 дБ при 45 Гц+ 12В (9 – 15В), минус на массе	к 4 Омк 4 Омк 2 Омк 2 Ом

Z 2100

Предохранитель 2 x 15 А

Размеры (Ш x В x Г)

Вес 3,3 кг

265 x 54 x 293 mm

Z 2200

Стерео / через перемычку

Макс. выходная мощность(1 кГц Sinus Burst 2:8, B+=14,4В)Номинальная выходная мощность(DIN 45 342, B+=14,4В)Макс. выходная мощность(1 кГц Sinus Burst 2:8, B+=14,4В)Номинальная выходная мощность(DIN 45 342, B+=14,4В)Полное сопротивление громкоговорителя(стереорежим)Частотная характеристикаОбщий коэффициент нелинейных искажений(DIN 45 403) < 0,05% (1 кГц)Переходное затухание (IEC 581 )Отношение сигнал/шум (IEC A)Чувствительность на входеЛOW LEVEL INPUTВходное полное сопротивлениеLOW LEVEL INPUTФильтр нижних частотФильтр верхних частотУсиление низких частотПитаниеПредохранительРазмеры (Ш x В x Г)Вес 5,45 кг

2 x 400 Вт / 1 x 1200 Вт к 4 Ом2 x 200 Вт / 1 x 600 Вт к 4 Ом2 x 600 Вт к 2 Ом2 x 300 Вт к 2 Ом2 – 8 Ом5 – 50 000 Гц (-3 дБ)> 60 дБ (1 кГц)> 100 дБ200 мВ – 5 В25 кОм50 – 250 Гц, 12 дБ на октаву40 – 500 Гц, 12 дБ на октаву0...12 дБ при 45 Гц+ 12В (9 – 15В), минус на массе1 x 60 А Maxifuse395 x 54 x 293 мм

ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ

2. ОСОБЕННОСТИ

• Дополнительный двухтактный выходной каскад
• Автоматическое включение/выключение через авторадиоприёмник
• Плавно регулируемые фильтры верхних частот 40 до 500 Гц
• Плавно регулируемые фильтры нижних частот 50 до 250 Гц
• Плавно регулируемая коррекция низких частот
• Регулируемая чувствительность на входе
• Возможность перемыкания, 2-/1-канальный режим
• Тримод-режим (Tri-Mode)
- Электронная схема защиты от короткого замыкания, смещения постоянного напряжения и перегрева
• Немая схема для подавления треска при включении
- капсулированные терминалы с резьбой для громкоговорителей и блока питания
- Выходы с низким уровнем переключения (Cinch-гнёзда) для подключения дополнительных усилителей
- Индикация режима (зелёный светодиод) и индикатор перегрузки (красный светодиод).
• Z 2200: Дистанционное управление для регулировки громкости (режим сабвуфера)

3. ВАЖНАЯ ИНФОРМАЦИЯ ПЕРЕД УСТАНОВКОЙ

• Это устройство предназначено исключительно для подключения к 12-вольтной системе с отрицательной массой.
• Всвязи с выделением тепла при отдаче мощности, на месте для монтажа должна быть достаточная циркуляция воздуха. Очень важно, чтобы охлаждающие рёбра теплоотвода не касались металлической или другой поверхности, из-за чего могла бы быть ограничена циркуляция воздуха. Нельзя устанавливать усилитель в малых или не вентилируемых полостях (напр., в углублении для запасного колеса или под ковровым покрытием автомобиля). Рекомендуется размещение в багажнике.
• Устанавливайте усилитель таким образом, чтобы он был хорошо защищён от вибрации, от пыли и грязи.
• Следите за тем, чтобы кабель входа/выхода находился на достаточном расстоянии от кабеля электропитания, так как это может привести к облучению, вызывающему помехи.
• Следите за тем, чтобы предохранитель и органы управления оставались после монтажа доступными.

- Работа и надёжность установки находится в прямой зависимости от качества монтажа. Было бы предпочтительно поручить монтаж специалисту, особенно, если речь идёт об установке с несколькими громкоговорителями или о комплексной многосторонней системе.

4. ВХОДЫ И ВЫХОДЫ

4.1 ЭЛЕКТРОПИТАНИЕ И АВТОМАТИКА ВКЛЮЧЕНИЯ

Важная ссылка:

Прежде чем начать установку Вы должны отсоединить положительный зажим автомобильного аккумулятора, чтобы избежать коротких замыканий.

Обычная для автомобильной бортовой сети кабельная разводка является недостаточной для потребностей мощного усилителя. Следите за тем, чтобы размеры электропроводки к заземляющей шине (GND) и к +12В-зажиму были достаточными. Для соединения аккумулятора с электрическими зажимами усилителя рекомендуется применять кабель с поперечным сечением не менее 6 mm² (Z 2100) / 16 mm² (Z 2200).

Сначала Вам необходимо соединить зажим заземляющей шины (GND) усилителя с минусовой клеммой аккумулятора. Очень важно установить прочное соединение. Клемма аккумуляторной батареи должна быть тщательно очищена от загрязнений. Свободное соединение может вызвать сбой или шумовые помехи и искажения звука.

Теперь зажим усилителя на +12В подсоединяется электрокабелем с интегрированным предохранителем к положительной клемме аккумулятора. Предохранитель должен находится вблизи аккумулятора, длина кабеля от положительного полюса аккумулятора до предохранителя должна составлять в целях безопасности менее 60 см. Предохранитель должен быть установлен лишь после завершения всех работ по монтажу, включая подключение громкоговорителей.

Теперь подсоедините кабель дистанционного управления автомобильного HiFi-приёмника к гнезду управления REM усилителя. Для соединения между вводом REMOTE усилителя и управляющим устройством достаточен кабель с поперечным сечением 0,75 мм ^2 .

4.2 АУДИОКАБЕЛЬ

При монтаже аудиокабеля между выходом Cinch автомобильного радиоприемника и входом Cinch усилителя в автомобиле следить за тем, чтобы аудиокабель и токоподводящий кабель по возможности не прокладывались на той же стороне автомобиля. Лучшим решением является отдельный монтаж, т.е. прокладка токоподводящего кабеля в левой кабельной шахте и прокладка аудиокабеля в правой кабельной шахте или наоборот. Таким образом снижается опасность перекрестных помех звукового сигнала.

4.3 ПОДКЛЮЧЕНИЯ ГРОМКОГОВОРИТЕЛЕЙ

• В нормальном режиме работы (т.е. по одному громкоговорителю на один канал усилителя) наименьшее нагрузочное сопротивление равно 2 Ом на один канал.
  • В режиме перемычки (совместное включение двух выходов усилителя) наименьшее нагрузочное сопротивление удваивается до 4 Ом.
• В режиме тримод полное сопротивление должно быть не ниже 2 Ом на один канал.
• Ни в коем случае не подсоединяйте минусовые клеммы громкоговорителя к шасси автомобиля.
• Ни в коем случае не соединяйте напряжение питания +12В с выходом громкоговорителя. Это ведёт к разрушению выходного каскада усилителя.

Если усилитель эксплуатируется с более низким сопротивлением или неправильно, как описано выше, то это может привести к повреждению как самого усилителя, так и громкоговорителя. В этом случае гарантия пропадает.

5. ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ И ВХОДЫ/ВЫХОДЫ

5.1 РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ НА ВХОДЕ

Чувствительность на входе может быть подогнана к любому автомобильному радиоприёмнику или автомагнитоле. Поверните регулятор громкости Вашего радиоприёмника до средины и настройте регулятор входного уровня (3) таким образом, чтобы получилась средняя громкость. Обычно такая настройка обеспечивает достаточный резерв мощности при оптимальном отношении сигнал/шум.

ВНИМАНИЕ: Громкие тестсигналы включать только на короткое время чтобы избежать повреждения громкоговорителей.

5.2 ФИЛЬТР НИЖНИХ ЧАСТОТ С РЕГУЛИРУЕМОЙ ПЕРЕХОДНОЙ ЧАСТОТОЙ

Если усилитель используется в качестве усилителя для громкоговорителя низких частот, то Вам необходимо установить переключатель (6) на „LPF“. Установите регулятором (5) желаемую переходную частоту. Таким образом фильтр может быть приспособлен к звуковым потребностям применяемого громкоговорителя для низких частот.

Высокая крутизна фронта фильтра обеспечивает точное снижение средних и высоких диапазонов частот.

5.3 ФИЛЬТР ВЕРХНИХ ЧАСТОТ С РЕГУЛИРУЕМОЙ ПЕРЕХОДНОЙ ЧАСТОТОЙ

Если усилитель предназначен для использования в качестве усилителя для спутниковых громкоговорителей (громкоговорители для средних/ высоких тонов, то Вы должны передвинуть переключатель (6) на „HPF“. Установите регулятором (7) желаемую переходную частоту. Таким образом будут усилены только частоты выше установленной переходной частоты. Так можно эффективно свести к минимуму искажения, вызванные слишком большим размахом мембраны при низких частотах и малых размерах спутниковых громкоговорителей, не снижая уровня низких частот.

5.4 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ГРОМКОСТИ (Z 2200)

Дистанционное управление позволяет установить громкость только при использовании усилителя со включенным фильтром нижних частот (режим сабвуфера).

5.5 УСИЛЕНИЕ НИЗКИХ ЧАСТОТ (BASS-BOOST)

С помощью переключателя усиления низких частот (4) может быть достигнуто подчёркивание или коррекция самых низких частот.

5.6 ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ ДРУГИХ УСИЛИТЕЛЕЙ

Входной сигнал вводов LOW INPUT L и R (1) передаётся напрямую к выходным гнёздам LINE OUT (2) L и R. Выходы LINE OUT дают возможность подключения других усилителей без дополнительного T-штекера и кабеля.

РИС.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ДИСТАНЦИОННОГО ВКЛЮЧЕНИЯ

(1) Соединительная клемма для напряжения аккумуляторной батареи + 12 В
(2) Соединительная клемма REM для дистанционного включения
(3) Соединительная клемма GND для массы, к минусовой клемме аккумуляторной батареи
(4) Аккумуляторная батарея
(5) Кабельный предохранитель
(6) К вводу автоматической антенны Вашего автомобильного радиоприёмника Если Ваш автомобильного радиоприёмник не имеет ввода автоматической антенны, то Вы должны подсоединить этот кабель положительной клеммой (+) к замку зажигания. В этом случае необходимо промежуточное включение переключателя «вкл./выкл.». Следите за тем, чтобы этот переключатель находился в выключенном состоянии, если Вы не пользуетесь усилителем.

РИС. 2 СТЕРЕО-РЕЖИМ

Если управление усилителем должно вестись с автомобильного радиоприёмника с 2-мя выходными каналами и к нему должны быть подключены 2 громкоговорителя, тогда следует произвести подсоединение и настройку как показано на рис. 2. В случае применения усилителя для спутниковых громкоговорителей включается дополнительно фильтр верхних частот, (смотри главу 5.3)

(1) К авторадиоприёмнику, выход слева
(2) К авторадиоприёмнику, выход справа
(3) Левый громкоговоритель
(4) Правый громкоговоритель

РИС. 3 РЕЖИМ ПЕРЕМЫЧКИ С АВТОМОБИЛЬНЫМ СТЕРЕОРАДИОПРИЁМНИКОМ

Если усилителем должна быть достигнута большая мощность для эксплуатации громкоговорителя для низких частот (Subwoofer), то необходимо произвести подсоединение и настройку как показано на рис. 3. Ввод в действие применяемого фильтра нижних частот описан в главе 5.2.

(1) К авторадиоприёмнику, выход слева
(2) К авторадиоприёмнику, выход справа
(3) Громкоговоритель для низких частот

РИС. 4 МОНО-РЕЖИМ С АВТОРАДИОПРИЁМНИКОМ С ВЫХОДОМ ДЛЯ ГРОМКОГОВОРИТЕЛЯ НИЗКИХ ЧАСТОТ

(1) К авторадиоприёмнику, выход для громкоговорителя низких частот
(2) Громкоговоритель низких частот

РИС. 5 ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ И ВХОДЫ/ВЫХОДЫ

(1) Вход с низким уровнем переключения
(2) Выходы для подключения других усилителей
(3) Регулятор входного уровня
(4) Регулятор Bass Boost
(5) Регулятор переходной частоты для фильтра нижних частот
(6) Переключатель: HPF (фильтр верхних частот) / FULL (фильтр нижних частот) / OFF
(7) Регулятор переходной частоты для фильтра верхних частот
(8) Переключатель моно/стерео
(9) Подключение дистанционного управления громкости (Z 2200)
