РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ APM 4.0 MAC AUDIO
Уважаемый покупатель MAC AUDIOa,
приобретение усилителя мощности для автомобиля с высококачественным воспроизведением звука АРМ 4.0 даёт Вам возможность удовлетворить Ваши высочайшие требования к воспроизведению звука в автомобиле наилучшим образом. АРМ 4.0 открывает новые горизонты качества высокоточного воспроизведения звука в автомобиле; независимо от того, идёт ли речь о впечатляющем резерве мощности низких частот, о низком коэффициенте нелинейных искажений или о нейтральном воспроизведении. Усилитель отличается низким током возбуждения, способностью быстрого переключения и отличной температурной стабильностью. Путём совместного включения двух каналов усилителя к одному усилителю в режиме перемычки может быть достигнута улучшенная динамика в соединении с более высокой выходной мощностью. Прочувствуйте, какое великолепное восприятие звука в совершенстве может обеспечить Вам это устройство, созданное по современной технологии. Мы желаем Вам огромного удовольствия!
Прежде чем начать установку усилителя и ввести его в эксплуатацию, прочитайте, пожалуйста, руководство по установке до конца.
1. ТЕХНИЧЕСКИЕ ДАННЫЕ
APM 4.0
Макс. выходная мощность (1 кГц Sinus Burst 2:8, Б+=14,4В) 4 x 150 Вт / 2 x 400 Вт к 4 Ом
Номинальная выходная мощность (DIN 45 324, Б+=14,4В) 4 x 50 Вт / 2 x 130 Вт к 4 Ом
Макс. выходная мощность (1 кГц Sinus Burst 2:8, Б+=14,4В) 4 x 200 Вт к 2 Ом
Номинальная выходная мощность (DIN 45 324, Б+=14,4В) 4 x 65 Вт к 2 Ом
Полное сопротивление громкоговорителя (стерео) 2 – 8 Ом
Частотная характеристика 5 – 50 000 Гц (-3 дБ)
Общий коэффициент нелинейных искажений (DIN 45 403) < 0,08% (1 кГц)
Переходное затухание (IEC 581) >60 дБ (1 кГц)
Отношение сигнал/шум (IEC A) > 100 дБ
Чувствительность на входе LOW LEVEL INPUT 200 мВ – 5 В
Входное полное сопротивление LOW LEVEL INPUT
Чувствительность на входе HIGH LEVEL INPUT
Входное полное сопротивление HIGH LEVEL INPUT
Фильтр нижних частот СН3/4
Фильтр верхних частот
Усиление низких частот (Bass-Boost) CH3/4
Питание
Предохранитель
Размеры (Ш x В x Г)
Bec
200 MB - 5 B
20KOM
0,8 mB - 12 B
100 OM
50 – 250 Гц, 12 дБ на октаву
50 – 250 Гц, 12 дБ на октаву
0/6/12 дБ при 45 Гц
+12 V (9 - 15 V), минус на массе
2 × 20 ~A
310 x 53 x 253 MM
2,55 кг
ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ
2. ОСОБЕННОСТИ
• Дополнительный двухтактный выходной каскад
• Автоматическое включение/выключение через авторадиоприёмник
• Плавно регулируемые фильтры верхних и нижних частот
• Переключаемая бас-коррекция
Регулируемая чувствительность на входе
Возможность перемыкания, 4-/3-/2-канальный режим
. Тримод-режим (Tri-Mode)
Электронная схема защиты от короткого замыкания, смещения постоянного напряжения и перегрева
Немая схема для подавления треска при включении
Выходы с низким уровнем переключения (Cinch-гнёзда) для подключения усилителя сабвуфера.
Вход высокого уровня для подключения к автомагнитоле без выхода низкого уровня/разъемов "тюльпан"
- Индикация режима (зелёный светодиод) и индикатор перегрузки (красный светодиод).
3. ВАЖНАЯ ИНФОРМАЦИЯ ПЕРЕД УСТАНОВКОЙ
- Это устройство предназначено исключительно для подключения к 12-вольтной системе с отрицательной массой.
Всвязи с выделением тепла при отдаче мощности, на месте для монтажа должна быть достаточная циркуляция воздуха. Очень важно, чтобы охлаждающие рёбра теплоотвода не касались металлической или другой поверхности, из-за чего могла бы быть ограничена циркуляция воздуха. Нельзя устанавливать усилитель в малых или не вентилируемых полостях (напр., в углублении для запасного колеса или под ковровым покрытием автомобиля). Рекомендуется размещение в багажнике.
Устанавливайте усилитель таким образом, чтобы он был хорошо защищён от вибрации, от пыли и грязи.
Следите за тем, чтобы кабель входа/выхода находился на достаточном расстоянии от кабеля электропитания, так как это может привести к облучению, вызывающему помехи.
Следите за тем, чтобы предохранитель и органы управления оставались после монтажа доступными. - Работа и надёжность установки находится в прямой зависимости от качества монтажа. Было бы предпочтительно поручить монтаж специалисту, особенно, если речь идёт об установке с несколькими громкоговорителями или о комплексной многосторонней системе.
4. ВХОДЫ И ВЫХОДЫ
4.1 ЭЛЕКТРОПИТАНИЕ И АВТОМАТИКА ВКЛЮЧЕНИЯ
Важная ссылка: Прежде чем начать установку Вы должны отсоединить положительный зажим автомобильного аккумулятора, чтобы избежать коротких замыканий.
Обычная для автомобильной бортовой сети кабельная разводка является недостаточной для потребностей мощного усилителя. Следите за тем, чтобы размеры электропроводки к заземляющей шине (GND) и к +12В-зажиму были достаточными. Для соединения аккумулятора с электрическими зажимами усилителя рекомендуется применять кабель с поперечным сечением минимум 8 мм².
Сначала Вам необходимо соединить зажим заземляющей шины (GND) усилителя с минусовой клеммой аккумулятора. Очень важно установить прочное соединение. Клемма аккумуляторной батареи должна быть тщательно очищена от загрязнений. Свободное соединение может вызвать сбой или шумовые помехи и искажения звука.
Теперь зажим усилителя на +12В подсоединяется электрокабелем с интегрированным предохранителем к положительной клемме аккумулятора. Предохранитель должен находится вблизи аккумулятора, длина кабеля от положительного полюса аккумулятора до предохранителя должна составлять в целях безопасности менее 60 см. Предохранитель должен быть установлен лишь после завершения всех работ по монтажу, включая подключение громкоговорителей.
Теперь подсоедините кабель дистанционного управления автомобильного HiFi-приёмника к гнезду управления REM усилителя. Для соединения между вводом REMOTE усилителя и управляющим устройством достаточен кабель с поперечным сечением 0,75 мм².
4.2 ПОДКЛЮЧЕНИЕ К АВТОМАГНИТОЛЕ С ВЫХОДАМИ «ТЮЛЬПАН»
Для подключения автомагнитолы с выходами низкого уровня (разъемы «тюльпан») используйте входы низкого уровня „INPUT“ усилителя.
При монтаже аудиокабеля между выходом Cinch автомобильного радиоприемника и входом Cinch усилителя в автомобиле следить за тем, чтобы аудиокабель и токоподводящий кабель по возможности не прокладывались на той же стороне автомобиля. Лучшим решением является отдельный монтаж, т.е. прокладка токоподводящего кабеля в левой кабельной шахте и прокладка аудиокабеля в правой кабельной шахте или наоборот. Таким образом снижается опасность перекрестных помех звукового сигнала.
4.3 ПОДКЛЮЧЕНИЕ К АВТОМАГНИТОЛЕ БЕЗ ВЫХОДОВ "ТЮЛЬПАН"
Если необходимо подключить автомагнитолу без выходов низкого уровня (разъемы "тюльпан") к усилителю, используйте прилагающийся адаптер для подключения оконечного каскада усилителя радиоприемника к входу высокого уровня усилителя с маркировкой HI INPUT. Следите за правильной полярностью подключений во избежание повреждения усилителя.
Важное указание: Ни в коем случае не подключайте одновременно автомагнитолу к входам низкого И высокого уровня (HI INPUT и INPUT). Используйте либо вход низкого уровня, ЛИБО вход высокого уровня. В случае если в вашей автомагнитоле имеются выходы низкого уровня, их использование предпочтительно, поскольку создается лучшая звуковая картина и отношение сигнал/шум.
4.4 ПОДКЛЮЧЕНИЯ ГРОМКОГОВОРИТЕЛЕЙ
В нормальном режиме работы (т.е. по одному громкоговорителю на один канал усилителя) наименьшее нагрузочное
сопротивление равно 2 Ом на один канал.
В режиме перемычки (совместное включение соответственно двух выходов усилителя) наименьшее нагрузочное сопротивление удваивается до 4 Ом.
В режиме тримод полное сопротивление должно быть не ниже 2 Ом на один канал.
- Ни в коем случае не подсоединяйте минусовые клеммы громкоговорителя к шасси автомобиля.
- Ни в коем случае не соединяйте напряжение питания +12В с выходом громкоговорителя. Это ведёт к разрушению выходного каскада усилителя.
Если усилитель эксплуатируется с более низким сопротивлением или неправильно, как описано выше, то это может привести к повреждению как самого усилителя, так и громкоговорителя. В этом случае гарантия пропадает.
5. ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ И ВХОДЫ/ВЫХОДЫ
5.1 РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ НА ВХОДЕ
Чувствительность на входе может быть подогнана к любому автомобильному радиоприёмнику или автомагнитоле. Поверните регулятор громкости Вашего радиоприёмника до средины и настройте регулятор входного уровня (6) и (10) таким образом, чтобы получилась средняя громкость. Обычно такая настройка обеспечивает достаточный резерв мощности при оптимальном отношении сигнал/шум.
ВНИМАНИЕ: Громкие тестсигналы включать только на короткое время чтобы избежать повреждения громкоговорителей.
5.2 ФИЛЬТР НИЖНИХ ЧАСТОТ С РЕГУЛИРУЕМОЙ ПЕРЕХОДНОЙ ЧАСТОТОЙ
Если усилитель используется в качестве усилителя для громкоговорителя низких частот, то Вам необходимо передвинуть переключатель (3) на „LPF“. Установите регулятором (4) желаемую переходную частоту. Таким образом фильтр может быть приспособлен к звуковым потребностям применяемого громкоговорителя для низких частот.
Высокая крутизна фронта фильтра обеспечивает точное снижение средних и высоких диапазонов частот.
5.3 ФИЛЬТР ВЕРХНИХ ЧАСТОТ С РЕГУЛИРУЕМОЙ ПЕРЕХОДНОЙ ЧАСТОТОЙ
Если усилитель предназначен для использования в качестве усилителя для спутниковых громкоговорителей (громкоговорители для средних/высоких тонов, то Вы должны передвинуть переключатель (3) или (11) на „HPF“. Установите регулятором (2) или (12) желаемую переходную частоту. Таким образом будут усилены только частоты выше установленной переходной частоты. Так можно эффективно свести к минимуму искажения, вызванные слишком большим размахом мембраны при низких частотах и малых размерах спутниковых громкоговорителей, не снижая уровня низких частот.
5.4 УСИЛЕНИЕ НИЗКИХ ЧАСТОТ (BASS-BOOST)
С помощью переключателя усиления низких частот (5) может быть достигнуто подчёркивание или коррекция самых низких частот.
5.5 ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ ДРУГИХ УСИЛИТЕЛЕЙ
Входной сигнал вводов INPUT CH1 и CH2 (9) передается напрямую к выходным гнёздам OUTPUT (8) CH1 и CH2. Выходы OUTPUTдают возможность подключения других усилителей без дополнительного Т-штекера и кабеля.

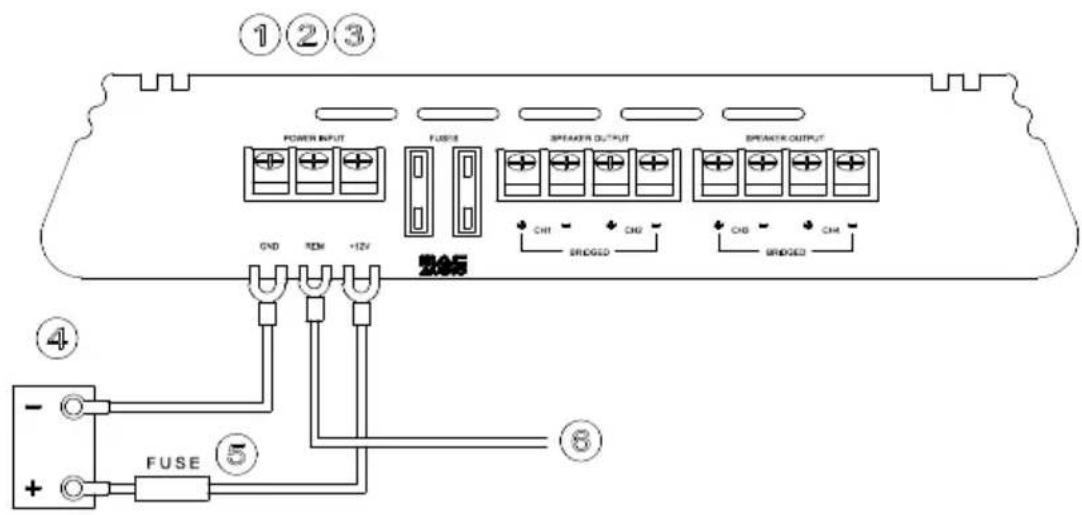

РИС.1 ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ И ДИСТАНЦИОННОГО ВКЛЮЧЕНИЯ
(1) Соединительная клемма GND для массы, к минусовой клемме аккумуляторной батареи
(2) Соединительная клемма REM для дистанционного включения
(3) Соединительная клемма для напряжения аккумуляторной батареи + 12 В
(4) Аккумуляторная батарея
(5) Кабельный предохранитель
(6) К вводу автоматической антенны Вашего автомобильного радиоприёмника
Если Ваш автомобильный радиоприёмник не имеет ввода автоматической антенны, то Вы должны подсоединить этот кабель положительной клеммой (+) к замку зажигания. В этом случае необходимо промежуточное включение переключателя «вкл./выкл.». Следите за тем, чтобы этот переключатель находился в выключенном состоянии, если Вы не пользуетесь усилителем.
РИС. 2 4 - КАНАЛЬНЫЙ РЕЖИМ
Если управление усилителем должно вестись с автомобильного радиоприёмника с 4-мя выходными каналами и к нему должны
быть подключены 4 громкоговорителя, тогда следует произвести подсоединение и настройку как показано на рис. 2:
(1) К авторадиоприёмнику, выход спереди слева
(2) К авторадиоприёмнику, выход спереди справа
(3) К авторадиоприёмнику, выход сзади слева
(4) К авторадиоприёмнику, выход сзади справа
(5) Громкоговоритель спереди слева
(6) Громкоговоритель спереди справа
(7) Громкоговоритель сзади слева
(8) Громкоговоритель сзади справа
РИС. 3/4 3 - КАНАЛЬНЫЙ РЕЖИМ
В 3-канальном режиме для каналов 1/2 применяется фильтр верхних частот, а для каналов 3/4 – фильтр нижних частот. Их применение описано в абзаце 5.
РИС. 3
Если управление усилителем должно вестись с автомобильного радиоприёмника со стерео-выходом и к нему должны быть подключены спутниковые стерео-громкоговорители и громкоговоритель для низких частот (Subwoofer), тогда следует произвести подсоединение и настройку как показано на рис. 3.
(1) К авторадиоприёмнику, выход слева
(2) К авторадиоприёмнику, выход справа
(3) Спутниковый громкоговоритель слева
(4) Спутниковый громкоговоритель справа
(5) Громкоговоритель для низких частот
РИС. 4
Если управление усилителем должно вестись с автомобильного радиоприёмника со стерео-выходом и отдельным выходом для громкоговорителя низких частот и к нему должны быть подключены спутниковые стерео-громкоговорители и громкоговоритель для низких частот, тогда следует произвести подсоединение и настройку как показано на рис. 4.
(1) К авторадиоприёмнику, выход слева
(2) К авторадиоприёмнику, выход справа
(3) К авторадиоприёмнику, выход на громкоговоритель для низких частот
(4) Спутниковый громкоговоритель слева
(5) Спутниковый громкоговоритель справа
(6) Громкоговоритель для низких частот
РИС. 5 ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ И ВХОДЫ/ВЫХОДЫ
(1) Вход высокого уровня (канал 3/4)
(2) Регулятор переходной частоты для фильтра верхних частот (канал 3/4)
(3) Переключатель: HPF (фильтр верхних частот) / LPF (фильтр нижних частот) / FULL для (канала 3/4)
(4) Регулятор переходной частоты для фильтра нижних частот (канал 3/4)
(5) Переключатель Bass-Boost (канал 3/4, сзади)
(6) Регулятор входного уровня (канала 3/4)
(7) Входы низкого уровня (канал 3/4, сзади)
(8) Выходы для подключения других усилителей (канал 1/2)
(9) Входы низкого уровня (канал 1/2, спереди)
(10) Регулятор входного уровня (канала 1/2)
(11) Переключатель: FULL / HPF (фильтр верхних частот) для (канала 1/2)
(12) Регулятор переходной частоты для фильтра верхних частот (канал 1/2)
(13) Вход высокого уровня (канал 1/2)
