РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 400BTX MAGNAT

Важная информация по инсталляции / гарантия

Magnat®

Уважаемый потребитель продукции MAGNAT!

Прежде всего, Pembольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий MAGNAT. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание.

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.
• ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует соблюдать все предупредительные обозначения на громкоговорителе, принадлежностях и в Руководстве по эксплуатации.
• ТЕПЛОВОЕ ВОЗДЕЙСТВИЕ: Громкоговоритель с принадлежностями эксплуатировать только в диапазоне температур от 10°C до 40°C.
• Громкоговоритель не должен устанавливаться вблизи источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вблизи усилителей нельзя уменьшать минимальное расстояние 10 см.
• Алюминиевая пластина усилителя расположена на задней части устройства и предназначена для охлаждения встроенного усилителя. Её нельзя накрывать (например, занавеской).
• ВЛИЯНИЕ ВЛАЖНОСТИ: Громкоговоритель не должен подвергаться воздействию водяных капель или брызг. Также его нельзя использовать в качестве подставки для ваз или других заполненных жидкостью сосудов. Не подвергайте громкоговорителя воздействию воды или высокой влажности воздуха. Существует опасность удара током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.
• ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия громкоговорителя не попадали вовнутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, удара током или пожара.
• ЧИСТКА: Следует применять сухую, мягкую ткань и не использовать чистящие средства, спреи или химические растворители, так как в иначе поверхность может получить повреждения.
• ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводской табличке. Сетевой блок громкоговорителя должен эксплуатироваться только с указанными параметрами напряжения ичастоты.
• ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.
• СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут повредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надломлен в месте выхода из штепсельной розетки. Не присоединять и не отсоединять сетевой кабель влажными руками.
• ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны получать превышение нагрузки. При перегрузке существует опасность удара током и пожара.
• УСТАНОВКА: Соблюдать инструкцию по монтажу.
• Громкоговоритель должен устанавливаться или монтироваться только на неподвижном основании, на неперемещающихся подставках, так как иначе существует опасность травматизма.

ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ:

При следующих повреждениях, прибор необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Повреждения сетевого кабеля или сетевого штекера. Поврежденный кабель ремонтировать нельзя, его следует заменить.
• Если внутрь устройства попала влага или посторонние предметы.
• Если громкоговоритель опрокинулся и при этом повредился корпус
• Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации.

Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем.

Для ремонта необходимо использовать только оригинальные запасные детали.

После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование.

Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

Треугольник с символом молнии предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может вызывать опасные удары электрическим током.

Треугольник с восклицательным знаком обращает внимание пользователя на то, что в прилагаемом Руководстве по эксплуатации содержатся важные указания по эксплуатации и техническому обслуживанию (ремонту), которые должны обязательно соблюдаться.

Не открывать! Опасность электрического удара!

ВНИМАНИЕ: Не открывать корпус громкоговорителей/сетевые блоки и не снимать крышки, чтобы избежать удара током. Пользователю запрещено проводить какой-либо ремонт. Ремонт должен выполняться только квалифицированным техническим специалистом! Не использовать штепсельные розетки или удлинители, которые не принимают полностью штекер устройства.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Согласно европейской директиве 2002/96/ЕС все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.

УТИЛИЗАЦИЯ БАТАРЕЕК

Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

СОДЕРЖИМОЕ:

(A) 1 x Акустическая система Sounddeck
(В) 1 x Блок дистанционного управления, включая аккумуляторную батарею (миниаторный элемент питания CR2025H)
(С) 1 м Стерео-аудиокабель, с двух сторон штекерный разъём с защёлкой
(D) 1 x Оптический цифровой кабель
(E) 1 x Сетевой кабель
(F) 1 x Руководство по эксплуатации

РАСПАКОВКА ДИНАМИКА

Осторожно распаковать громкоговоритель и принадлежности и проверить содержимое оригинальной картонной коробки на основе вышеупомянутого списка. В случае транспортного повреждения следует обратиться к поставщику. Хранить упаковочный материал в надежном месте. Оригинальная упаковка позволяет осуществлять беспроблемную перевозку при позднейшем переезде и в случае сервисного обслуживания.

УСТАНОВКА ДИНАМИКА

Sounddeck следует располагать прямо под телевизором по центру. Корпус Sounddeck сконструирован таким образом, что он без проблем выдерживает вес современного телевизора. Если телевизор стоит на полке или серванте, Sounddeck также можно установить прямо под ним. Если телевизор смонтирован на стене, Sounddeck следует расположить перед ним и ниже. Для надлежащего функционирования расположенного на нижней стороне Sounddeck шасси сабвуфера для установки необходима прочная, ровная поверхность.

ИНСТАЛЛЯЦИЯ СИСТЕМЫ (РИС 2)

Подсоединение телевизора к аудиовходу ANALOG INPUT:

Используйте аудиокабель из комплекта поставки (С) и соедините аудиовыход телевизора с аудиовходом ANALOG INPUT (4). Если ваш телевизор оснащен аудиовыходом с неизменным уровнем, его следует предпочесть аудиовыходу с переменным уровнем.

Подключение телевизора или дополнительного цифрового аудиоисточника к аудиовходу DIGITAL INPUT OPTICAL:

Воспользуйтесь оптическим цифровым кабелем (D) из комплекта поставки и соедините аудиовыход телевизора с аудиовходом DIGITAL INPUT OPTICAL (5). Проверьте, активирован ли соответствующий выход в опциях телевизора и установлен ли он на „Stereo PCM“. По этому поводу также следует прочитать руководство пользователя на телевизор.

В качестве альтернативы к аудиовходу DIGITAL INPUT OPTICAL (5) можно также подключить дополнительный аудиоисточник (проигрыватель DVD, проигрыватель CD и т.п.).

Подключение дополнительного цифрового аудиоисточника к аудиовходу DIGITAL INPUT COAXIAL:

К аудиовходу DIGITAL INPUT COAXIAL (6) можно также подключить дополнительный аудиоисточник (проигрыватель DVD, проигрыватель CD и т.п.). Необходимый соединительный кабель в комплект поставки не входит.

Соединение устройства с аудиоисточником Bluetooth:

Переключите Sounddeck в режим Bluetooth с помощью пульта ДУ. Если раньше связь с этим устройством Bluetooth уже устанавливалась, предпринимается автоматическая попытка восстановления соединения. При этом может потребоваться вручную подтвердить восстановление соединения на устройстве-источнике.

Если раньше соединение не устанавливалось или оно не может быть восстановлено, Sounddeck на 180 секунд автоматически включает режим соединения, который также называется режимом спаривания. Чтобы переключить Sounddeck в режим спаривания вручную, коротко нажмите кнопку BT PAIR (рис. 3, (8)) на пульте ДУ. Когда режим спаривания активен, светодиод индикации состояния быстро мигает синим.

Теперь включите режим Bluetooth устройства-источника. Sounddeck выводится в списке устройств Bluetooth как „Sounddeck 400 BTX“. Если он не выводится в списке устройств, активируйте вручную поиск устройств Bluetooth на устройстве-источнике и проверьте, включен ли на Sounddeck режим спаривания.

В зависимости от устройства-источника во время процесса установления соединения может быть задан вопрос, следует ли принять пароль. Ответить на вопрос можно просто нажатием кнопки „Принять“. Если вопрос о пароле повторится, используйте стандартные пароли „0000“ или „1234“. Если соединение устанавливалось ранее, может задаваться вопрос, хотите ли вы установить соединение. На него также отвечайте „Да“. После успешного установления соединения светодиод индикации состояния непрерывно светится синим.

Sounddeck поддерживает особо качественный стандарт передачи аудио „aptx®“. Если устройство-источник также поддерживает эту технологию , при установлении соединения Bluetooth в качестве режима передачи автоматически выбирается „aptx®“.

Подключение питания Sounddeck:

Подсоединение источника питания акустической системы Soundbar

В объем поставки входит самый распространенный сетевой кабель (Е). Используемый в вашей стране сетевой кабель может иметь иную конструкцию. Если сетевой кабель не подходит к вашим штепсельным розеткам или вы не уверены в качестве его подсоединения, следует обращаться в торговую организацию компании Magnat.

1. Вставьте двухполюсный кабель сетевого питания в разъем (3) на усилителе Sounddeck (рис. 2).
2. Вставить сетевой кабель в штепсельную розетку. Обращать внимание на применение соответствующего штепсельной розетке сетевого штекера (смотри Примечание выше).

УПРАВЛЕНИЕ

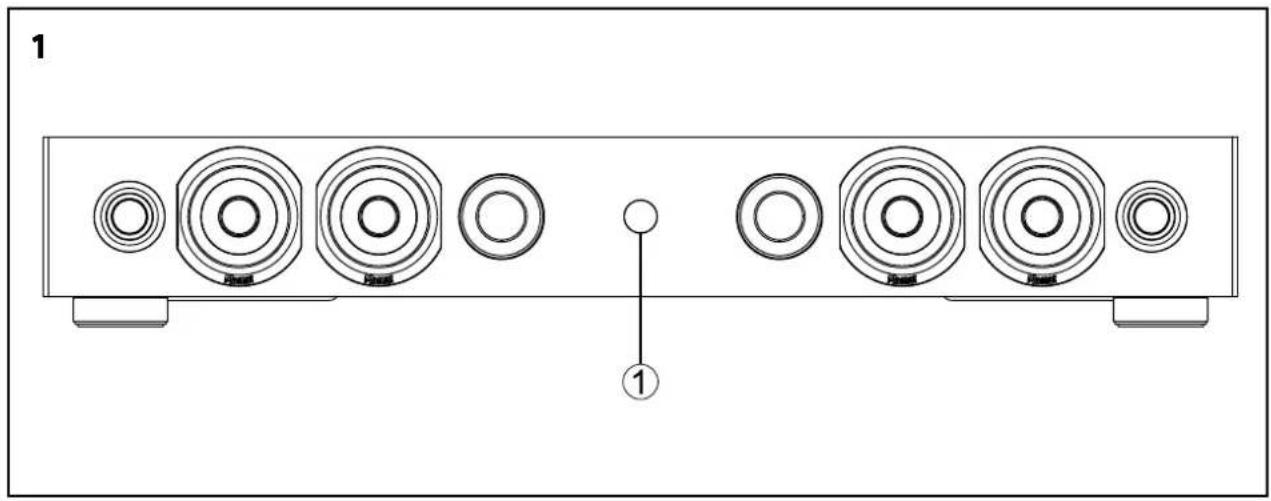

Элементы управления Sounddeck (передняя сторона) (рис 1):

(1) Датчик для дистанционного управления и светодиодной индикации состояния: Чтобы использовать пульт дистанционного управления, цельтесь им в эту точку. Режим обозначается цветом светодиодного освещения:
• красный: режим ожидания
• зеленый: аналоговый вход активен
• лиловый: оптический цифровой вход активен
- бирюзовый: коаксиальный цифровой вход активен
- синий: вход Bluetooth активен, соединен с устройством-источником
- синий, быстро мигающий: вход Bluetooth активен, устройство в режиме спаривания
• медленно мигающий: активен режим отключения звука, звук на устройстве отключен

Элементы управления Sounddeck (задняя сторона) (рис 2):

(2) Сетевой выключатель: После успешной установки устройство выключается этим сетевым выключателем. Если устройство не используется в течение продолжительного времени, его следует выключить.

Управление при помощи пульта ДУ (рис. 3):

(7) ON/STBY: Включает устройство, если оно находится в режиме ожидания. Если светодиод (рис. 3, (7)) не горит, нужно включить сетевой выключатель на задней части (рис. 2, (17)). И наоборот, устройство можно переключить из режима Power в режим ожидания.
(8) BT PAIR: Переключает устройство в режиме Bluetooth в режим спаривания, чтобы установить соединение с устройством-источником Bluetooth. Светодиод индикации состояния (рис. 1, (1)) быстро мигает синим.
(9) COAX: Переключает устройство на цифровой коаксиальный вход. Светодиод индикации состояния (рис. 1, (1)) быстро мигает бирюзовым.
(10) LINE: Переключает устройство на аналоговый стереовход. Светодиод индикации состояния (рис. 1, (1)) мигает зеленым.
(11) BLUETOOTH: Переключает устройство на вход Bluetooth. Светодиод индикации состояния (рис. 1, (1)) мигает синим или светит синим (см. раздел Установка системы – Соединение с аудиоисточником Bluetooth).
(12) ОРТ: Переключает устройство на оптический коаксиальный вход. Светодиод индикации состояния (рис. 1, (1)) светится лиловым.
(13) VO LUME: Увеличивает (+) / уменьшает (-) громкость
(14) EQ RESET: Сбрасывает текущую установку регулирования баса и высоких частот (17, 18) назад в нейтральное положение и выключает функцию 3D-Surround Sound (16)
(15) M UTE: Отключает и снова включает звук.
(16) SUR R : Включает или выключает функцию объемного звучания 3D-Surround.
(17) TREBLE: Увеличивает (+) или уменьшает (-) громкость высоких частот для ручного регулирования звучания.
(18) BASS: Увеличивает (+) или уменьшает (-) громкость низких частот для ручного регулирования звучания.

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ

Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: [phone].

ТЕХНИЧЕСКИЕ ДАННЫЕ

Конфигурация: 3 полосы

Выходная мощность RMS/макс.: 4 x 25/50 Ватт

Диапазон частот: 28 – 30 000 Гц

Разделительная частота: 130 Гц, 2300 Гц

Размеры (Ш x В x Г.): 730 x 114 x 38178 мм

Bec: 10,5 кг

ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ
