Руководство по эксплуатации ВАРОЧНАЯ ПАНЕЛЬ

Руководство по эксплуатации,2 Предупреждения,6 Сервисное обслуживание,9 Описание изделия,11 Установка,35 Включение и эксплуатация,37 Предосторожности и рекомендации,37 Техническое обслуживание и уход,38

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки

• Модель изделия (Мод.)

• Номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

1 ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ 2 Лампочка функционирования ЭЛЕКТРИЧЕСКОЙ

3 Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ

• ЭЛЕКТРИЧЕСКИЕ КОНФОРКИ pмогут быть разного диаметра и мощности: “обычные” или “быстрые”, последние отличаются наличием красного кружка в

• Индикатор работы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ загорается, когда регулятор повернут в любое положение, отличное от выключенного.

• Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ служат для регуляции мощности.

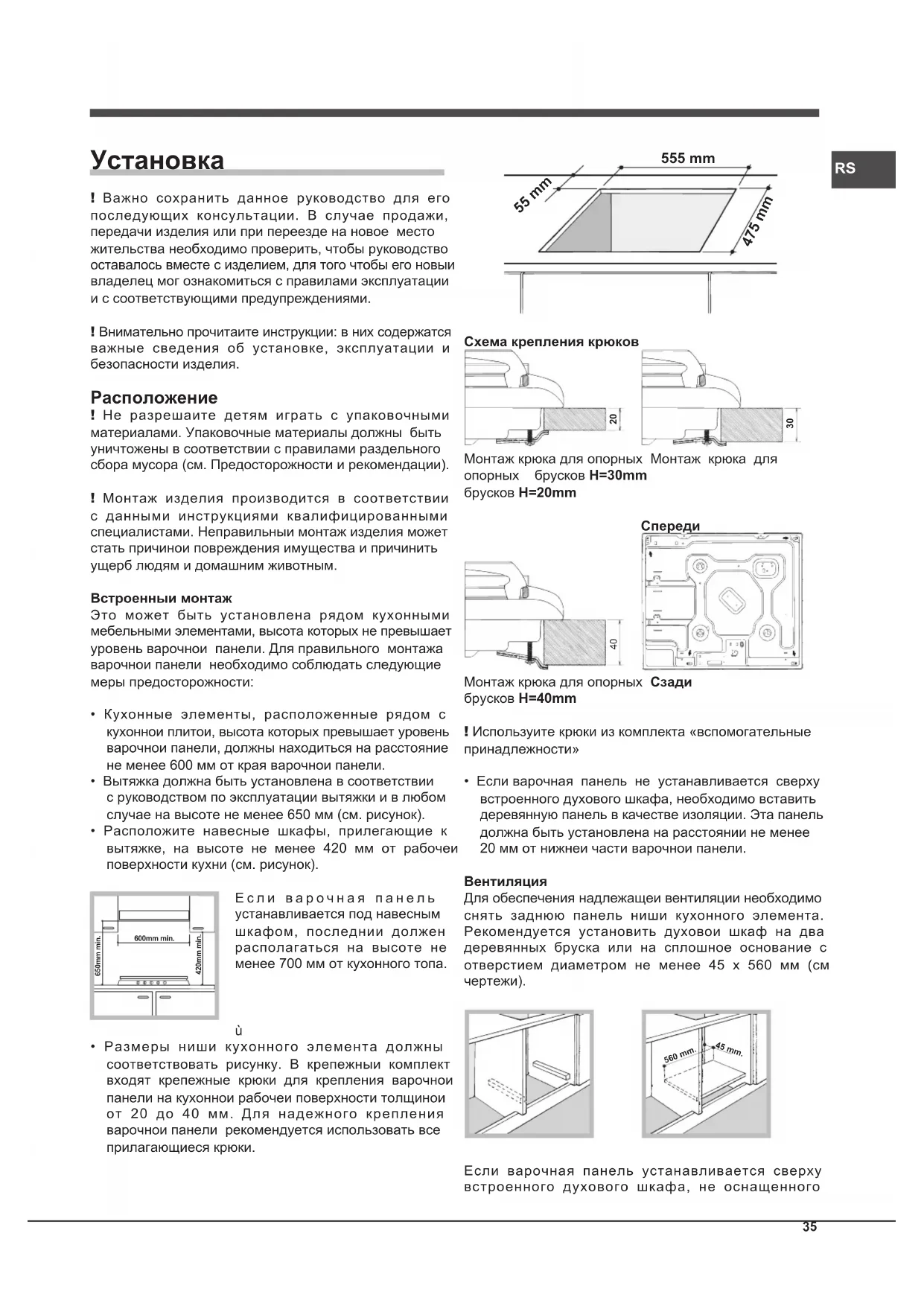

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.! Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия. Расположение ! Не разрешаите детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильныи монтаж изделия может стать причинои повреждения имущества и причинить ущерб людям и домашним животным.Встроенныи монтажЭто может быть установлена рядом кухонными мебельными элементами, высота которых не превышает уровень варочнои панели. Для правильного монтажа варочнои панели необходимо соблюдать следующие меры предосторожности:• Кухонные элементы, расположенные рядом с кухоннои плитои, высота которых превышает уровень варочнои панели, должны находиться на расстояние не менее 600 мм от края варочнои панели.• Вытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм (см. рисунок).• Расположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочеи поверхности кухни (см. рисунок).Если варочная панель устанавливается под навесным шкафом, последнии должен располагаться на высоте не менее 700 мм от кухонного топа.

• Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежныи комплект входят крепежные крюки для крепления варочнои панели на кухоннои рабочеи поверхности толщинои от 20 до 40 мм. Для надежного крепления варочнои панели рекомендуется использовать все прилагающиеся крюки.600mm min.420mm min.650mm min. 555 mm 55 mm 475 mm Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=30mmбрусков H=20mm Спереди

Монтаж крюка для опорных Сзадибрусков H=40mm! Используите крюки из комплекта «вспомогательные принадлежности»• Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочнои панели.ВентиляцияДля обеспечения надлежащеи вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовои шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см чертежи). 560 mm.45 mm.Если варочная панель устанавливается сверху встроенного духового шкафа, не оснащенного36

принудительнои охладительнои вентиляциеи, для надлежащеи вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха (см чертежи). Электрическое подключение Некоторые электрические панели не оснащены проводом электропитания, так как провод расчитывается под конкретный тип электропроводки (смотрите таблицу соединений ниже). Подсоединение провода производится следующим образом:

• Открыть зажимную коробку, отвинтив винт “V” и открыть крышку (см.схему).

• Соединить провода согласно схеме, изображенной на рисунке.

• Закрепить кабель к держателю “F”, закрыть и зафиксировать крышку с помощью винта “V” (см.

380-400V 3N~H05RR-F 5x1.5 CEI-UNEL 35363380-400V 2N~H05RR-F 4x1.5 CEI-UNEL 35363220-230V 1N~ H05RR-F 3x2.5 CEI-UNEL 35363 Подсоединение сетевого шнура изделия к сети электропитания Установите на сетевои кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортнои табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсныи выключатель с минимальным расстоянием между контактами 3 мм, расчитанныи на данную нагрузку и соответствующии деиствующим нормативам (выключатель не должен размыкать провод заземления). Сетевои кабель должен быть расположен таким образом, чтобы ни в однои точке его температура не превышала температуру помещения более чем на 50°C. ! Электромонтер несет ответственность за правильное подключение изделия к электрическои сети и за соблюдение правил безопасности. Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники. ! Изделие должно быть установлено таким образом, чтобы электрическии провод и сетевая розетка были легко доступны. ! Электрическии провод изделия не должен быть согнут

! Регулярно проверяите состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании. ! В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа. Электрическое подключение ПАСПОРТНАЯ ТАБЛИЧКА напряжение 230В/400В ~ 3Н 50/60Гц (см.паспортную табличку) макс.потребляемая мощность 7000Вт Данное изделие соответствует следующим Директивам Европейского Сообщества: – 2006/95/CEE от 12.12.06 (Низкое напряжение) с последующими изменениями – 2004/108/CEE от 15.12.04 (Электромагнитная совместимость) с последующими изменениями – 93/68/СЕЕ от 22/07/93 с последующими изменениями. – 2012/19/СЕЕ и последующим изменениям;37

Включение и эксплуатация ! На каждой рукоятке показано положение соответствующей электрической конфорки на варочной

Электрические конфорки Регуляция производится вращением соответствующеи рукоятки по или против часовои стрелки в 6 различных

Нормальная и быстрая конфорка

Минимальная мощность Средние мощности Максимальная мощность В параграфе “Практические рекомендации по эксплуатации” указано соответствие между положениями и рекомендованным назначением конфорок. Практические рекомендации по эксплуатации электрических конфорок Во избежание дисперсии тепла и повреждения конфорок следует использовать емкости с плоским дном диаметром, не меньше диаметра конфорки. ПозицияОбычная или быстрая конфорка 0 Выключено 1 Приготовление овощей, рыбы 2 Варка картофеля, супов, гороха, фасоли 3 Тушение больших объемов пищи 4 Жаренье(средняя температура) 5 Жаренье (температура выше среднего) 6 Для быстрого поджаривания и кипячения ! Перед первым использованием электрических конфорок необходимо прогреть их при максимальнои температуре примерно в течение 4 минут без кастрюли. В процессе этои начальнои операции защитное покрытие затвердевает и достигает максимальнои

Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашеи безопасности. Общие требования к безопасности

• Данное устроиство является встраиваемым бытовым электроприбором класса 3.

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортнои табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

• Не прикасаитесь к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрываите вентиляционные решетки и отверстия рассеивания тепла.

• Всегда проверяите, чтобы регуляторы находились в положении “●”/“○”, когда изделие не используется.

• Не тяните за сетевои кабель для отсоединения вилки изделия из сетевои розетки, возьмитесь за вилку

• Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из сетевои розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Следите, чтобы ручки кастрюль на варочнои панели были всегда повернуты таким образом, чтобы вы не могли случаино задеть их.

• Не закрываите стеклянную крышку варочнои панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не пользуитесь нестабильнои или деформированнои

• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

• Не разрешайте детям играть с бытовым электроприбором.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления38

• Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европеискои Директиве 2012/19/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельнои утилизации. Старые бытовые электроприборы могут быть переданы в общественныи центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа. Все ведущие производители бытовых электроприборов содеиствуют созданию и управлению системами по сбору и утилизации старых электроприборов. Техническое обслуживание и уход Обесточивание изделия Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания. Чистка изделия ! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как выводители пятен или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия. ! Никогда не используите паровые чистящие агрегаты или агрегаты под высоким давлением для чистки

• В качестве регулярного ухода достаточно вымыть варочную панель влажной губкой и затем протереть насухо кухонным бумажным полотенцем.

• Электрические конфорки рекомендуется чистить влажной тряпкой или с небольшим количеством маслом, пока они еще теплые.

• На деталях из нержавеющей стали могут образоваться пятна, если они остаются в течение длительного времени в контакте с водой повышенной жесткости или с агрессивными моющими средствами (содержащими фосфор). После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Кроме того следует незамедлительно удалять возможные утечки воды.39
