• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias como por ejemplo: “normales” o “rápidas”, éstas últimas se distinguen de las otras por la presencia de un sello rojo en el centro.

• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.

• Mandos PLACA ELÉCTRICA para la regulación de la llama o de la potencia.

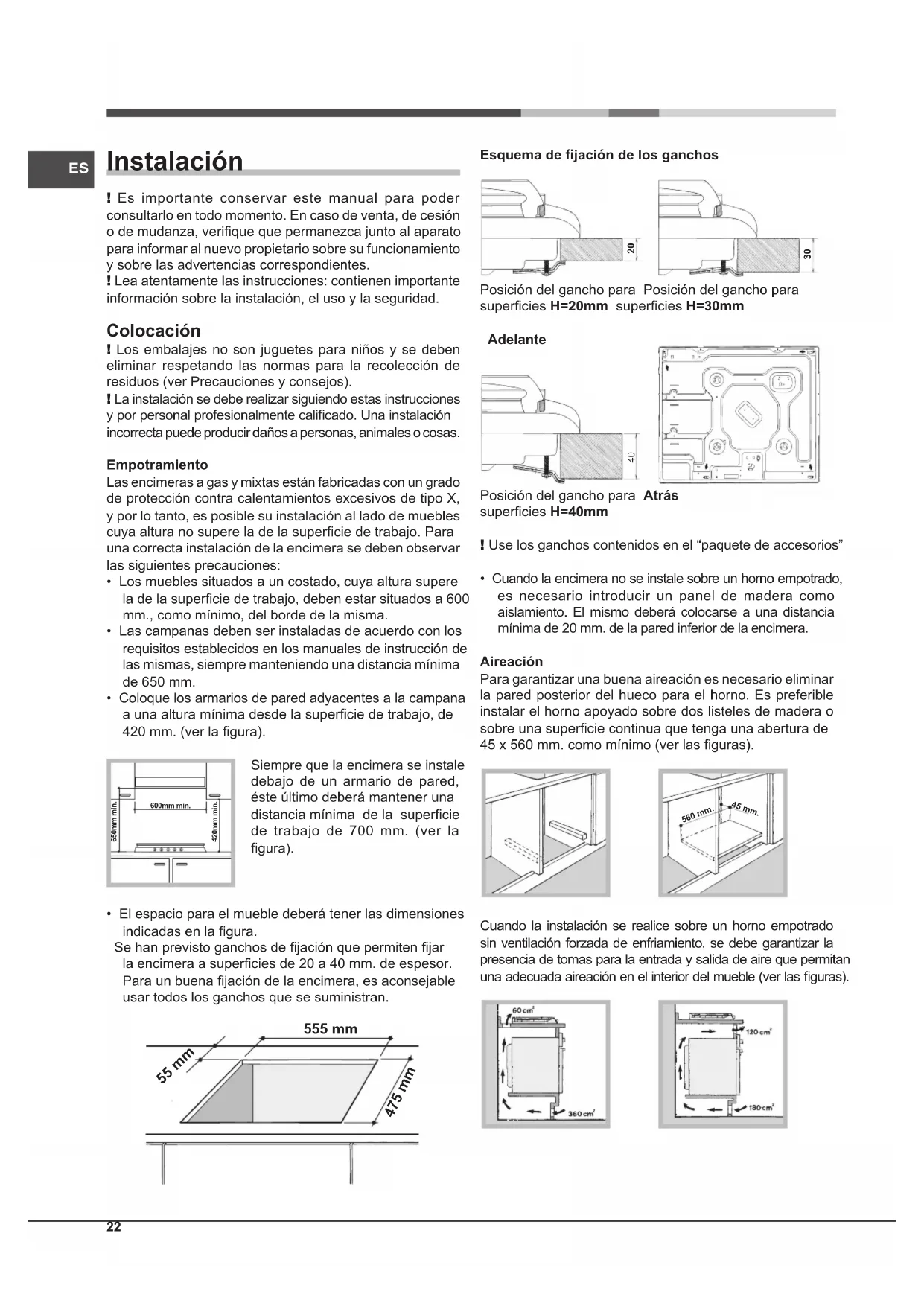

Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calicado. Una instalación incorrecta puede producir daños a personas, animales o cosas.EmpotramientoLas encimeras a gas y mixtas están fabricadas con un grado de protección contra calentamientos excesivos de tipo X, y por lo tanto, es posible su instalación al lado de muebles cuya altura no supere la de la supercie de trabajo. Para una correcta instalación de la encimera se deben observar las siguientes precauciones:• Los muebles situados a un costado, cuya altura supere la de la supercie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm.• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la supercie de trabajo, de 420 mm. (ver la gura).Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la supercie de trabajo de 700 mm. (ver la gura).• El espacio para el mueble deberá tener las dimensiones indicadas en la gura. Se han previsto ganchos de jación que permiten jar la encimera a supercies de 20 a 40 mm. de espesor. Para un buena jación de la encimera, es aconsejable usar todos los ganchos que se suministran. 555 mm 55 mm 475 mm 600mm min.420mm min.650mm min.Esquema de jación de los ganchos

Posición del gancho para Posición del gancho parasupercies H=20mm supercies H=30mm Adelante

Posición del gancho para Atrássupercies H=40mm! Use los ganchos contenidos en el “paquete de accesorios”• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.AireaciónPara garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras). 560 mm.45 mm.Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las guras).ES

Conexión eléctrica Las encimeras eléctricas no poseen cable de alimentación debido a que el cable se dimensiona de acuerdo con el tipo de conexión eléctrica utilizada (ver el siguiente esquema de conexión). Para conectar el cable, proceda del siguiente modo:

• Abra la caja del tablero de bornes desenroscando el tornillo “V” (ver la gura).

• Conecte los cables de acuerdo con el diagrama mostrado en la gura.

• Fije el cable en el jacables “F”, cierre la tapa y fíjela con el tornillo “V” (ver la gura).

380-400V 3N~H05RR-F 5x1.5 CEI-UNEL 35363380-400V 2N~H05RR-F 4x1.5 CEI-UNEL 35363220-230V 1N~ H05RR-F 3x2.5 CEI-UNEL 35363 Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas. ! Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno. Conexiones eléctricasPLACA DE CARACTERÍSTICASTensión de 220-230V/380-400V 3N ~ 50/60 HzPotencia máxima absorbida 5600 WEste aparato es conforme con las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2012/19/CEE y posteriores modificaciones successives. Puesta en funcionamiento y uso ! En cada mando está indicada la posición de la placa eléctrica correspondiente. Placas eléctricas La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario hasta 6 posiciones diferentes: Posición Placa normal o rápida

Potencia máxima ! En el párrafo “Consejos prácticos para el uso” se detallan las correspondencias entre las posiciones y el uso para el cual se aconsejan las placas. Consejos prácticos para el uso de las placas eléctricas Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.24

Placa normal o rápida Apagado. Cocción de verduras, pescados. Cocción de papas (a vapor) sopas, garbanzos, porotos. Para continuar la cocción de grandes cantidades de alimentos, minestrones. Asar (mediano). Asar (fuerte). Dorar o alcanzar el hervor en poco tiempo. ! Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia. Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Este aparato se reere a un aparato empotrable de clase 3.

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos guran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• Verique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No deje encendida la placa eléctrica sin ollas.

• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Mantenimiento y cuidados Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato ! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con supercie abrasiva: pueden rayar irremediablemente la supercie. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suciente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.

• Las placas eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todavía están tibias.

• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.25
