MANUAL DE UTILIZADOR PC 604 (WH)HA HOTPOINT ARISTON

Assistência Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem. Kundendienst Geben Sie bitte Folgendes an:

Descrição do aparelho Vista de conjunto

• As CHAPAS ELÉCTRICAS podem ser de vários diâmetros e potências diferentes: “normais” ou “rápidas”, estas últimas distinguem-se das demais pela marca vermelha no centro.

• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em qualquer posição diferente daquela de desligado.

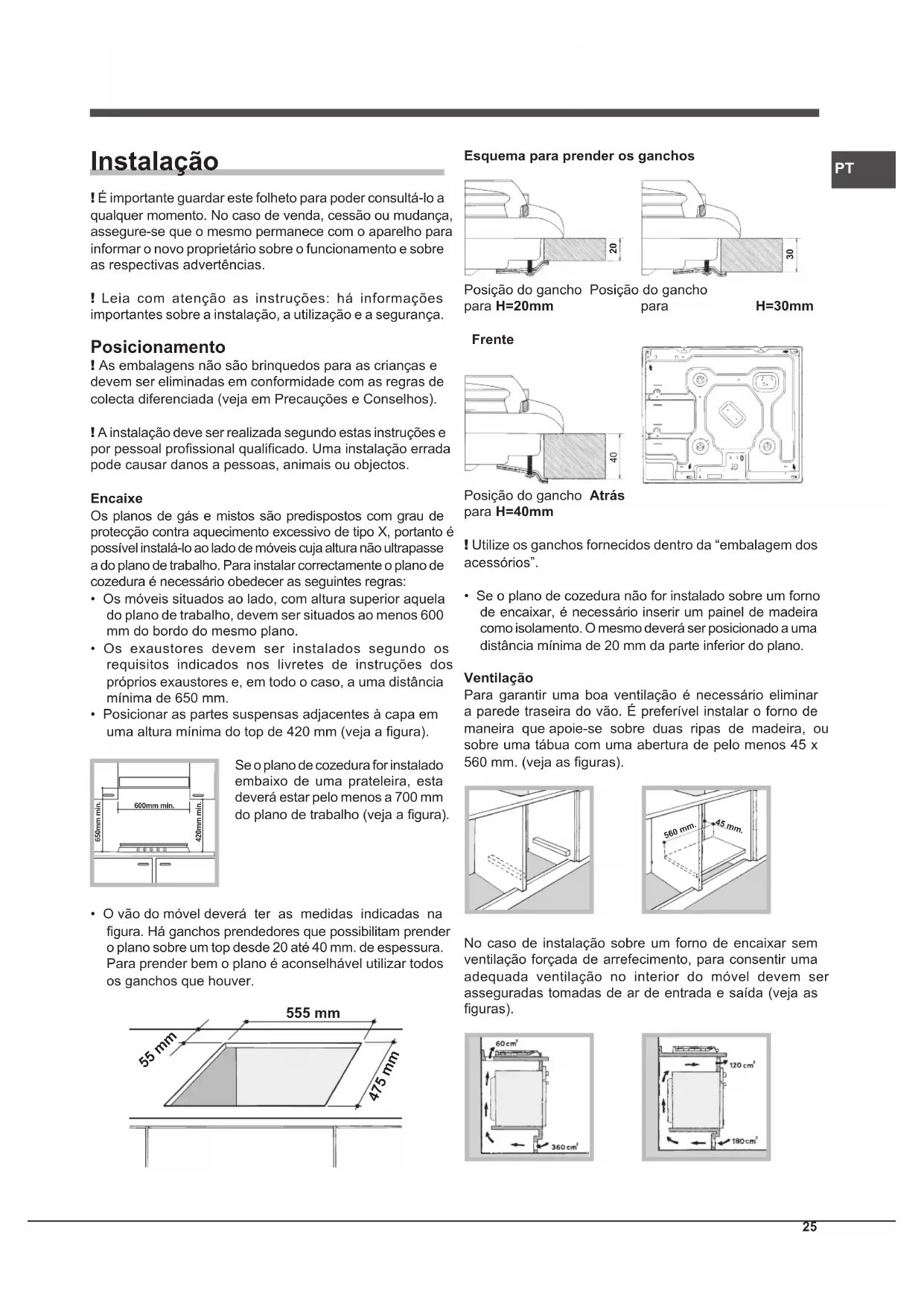

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).! A instalação deve ser realizada segundo estas instruções e por pessoal prossional qualicado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.EncaixeOs planos de gás e mistos são predispostos com grau de protecção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a gura).Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a gura).• O vão do móvel deverá ter as medidas indicadas na gura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver. 555 mm 55 mm 475 mm 600mm min.420mm min.650mm min.Esquema para prender os ganchos

Posição do gancho Posição do ganchopara H=20mm para H=30mm Frente

Posição do gancho Atráspara H=40mm! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.VentilaçãoPara garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as guras). 560 mm.45 mm.No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do móvel devem ser asseguradas tomadas de ar de entrada e saída (veja as guras).26

Ligação eléctrica Os planos eléctricos não estão providos de cabo de alimentação dado que o cabo deve ser dimensionado com base no tipo de conexão eléctrica utilizada (ver tabela de conexão seguinte). Para conectar o cabo proceder como a seguir:

• Abrir a caixa de bornes desparafusando o parafuso “V” e abrir a tampa (veja gura).

• Ligar os os de acordo com o diagrama indicado na gura.

380-400V 3N~H05RR-F 5x1.5 CEI-UNEL 35363380-400V 2N~H05RR-F 4x1.5 CEI-UNEL 35363220-230V 1N~ H05RR-F 3x2.5 CEI-UNEL 35363 Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação. No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identicação;

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser vericado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. ! No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. Ligações eléctricasPLACA DAS CARACTERÍSTICASTensão de 220-230V/380-400V 3N ~ 50/60 HzPotência máxima absorvida 5600 WEste aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações- 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações.- 2012/19/CEE e posteriores modificações. Início e utilização ! Em cada selector está indicada a posição da chapa eléctrica correspondente. Chapas eléctricas A regulação pode ser efectuada girando o selector correspondente no sentido horário ou anti-horário em 6 diferentes posições: PosiçãoPlaca normal ou rápida

- 5 Potências intermediárias

Potência máxima ! No parágrafo “Conselhos práticos para a utilização” estão indicadas as correspondências entre as posições e o uso para o qual as chapas são aconselhadas. Conselhos práticos para a utilização das chapas eléctricas Para evitar dispersão de calor e danos às chapas é bom utilizar recipientes com fundo chato e de diâmetro não inferior ao da chapa.27

Placa normal ou rápida Apagado. Cozedura de legumes, verdes ou de peixe. Cozedura de batatas (em vapor), sopas, grão de bico, feijão. Para continuar a cozedura de grandes quantidad de alimentos , minestroni. Estufar (médio). Estufar (forte). Tostar ou ferver em pouco tempo. ! Antes da primeira utilização, é necessário aquecer as chapas de cosedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de protecção endurece-se e obtém a máxima resistência. Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3

• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identicação do aparelho.

• Este aparelho foi concebido para utilização de tipo não prossional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Certique-se que as pegas das panelas quem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

• Não deixe acesa a chapa eléctrica sem panelas.

• Não utilize panelas instáveis ou deformadas.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no uxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho ! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suciente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

• Limpe as chapas eléctricas com um trapo húmido e unte-as com um pouco de óleo quando ainda estiverem mornas;

• O aço inoxidável poderá manchar-se se car em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água.28
