РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD43X81K SONY

• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d’autres pays.

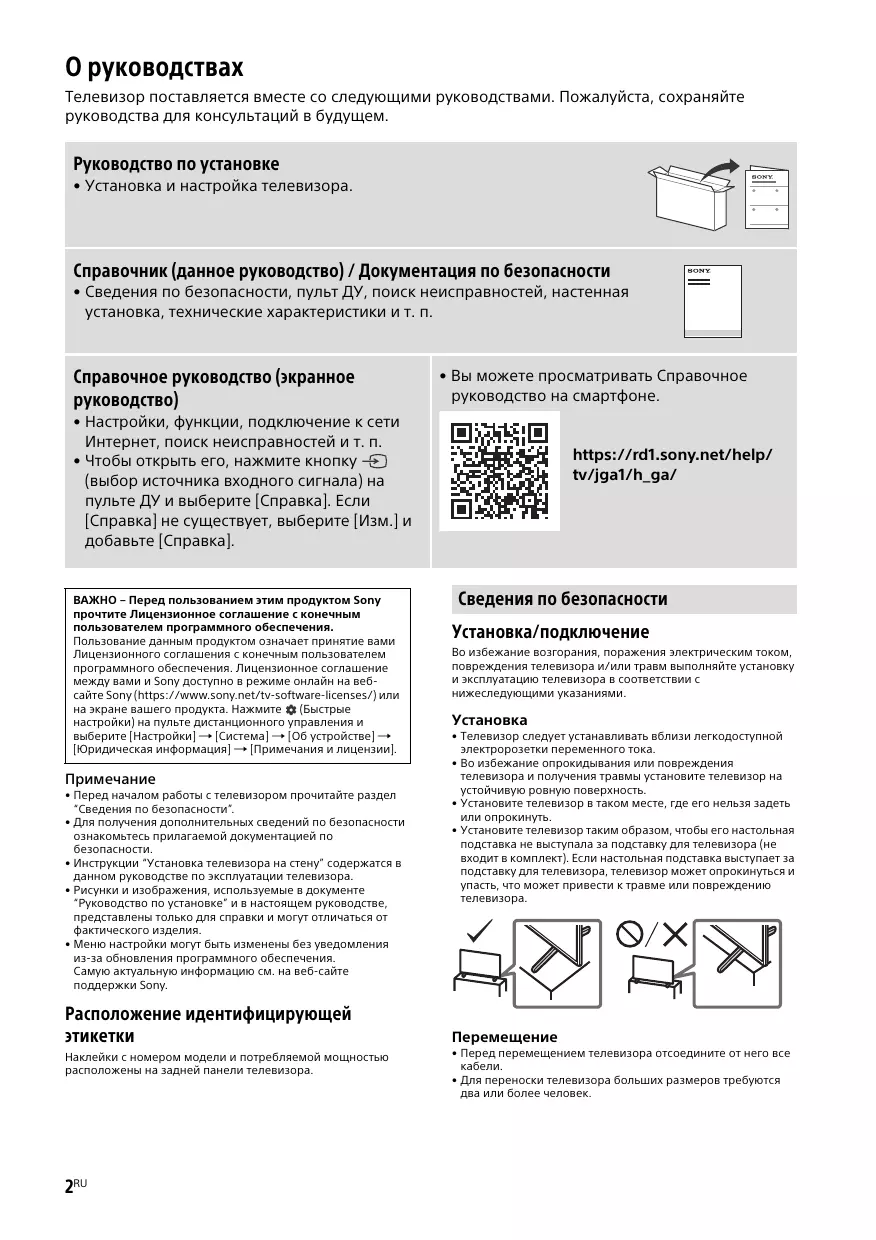

• Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. О руководствах Телевизор поставляется вместе со следующими руководствами. Пожалуйста, сохраняйте руководства для консультаций в будущем. Руководство по установке
• Установка и настройка телевизора. Справочник (данное руководство) / Документация по безопасности
• Сведения по безопасности, пульт ДУ, поиск неисправностей, настенная установка, технические характеристики и т. п. Справочное руководство (экранное руководство)

• Вы можете просматривать Справочное руководство на смартфоне.

• Настройки, функции, подключение к сети Интернет, поиск неисправностей и т. п.
• Чтобы открыть его, нажмите кнопку (выбор источника входного сигнала) на пульте ДУ и выберите [Справка]. Если [Справка] не существует, выберите [Изм.] и добавьте [Справка]. ВАЖНО – Перед пользованием этим продуктом Sony прочтите Лицензионное соглашение с конечным пользователем программного обеспечения. Пользование данным продуктом означает принятие вами Лицензионного соглашения с конечным пользователем программного обеспечения. Лицензионное соглашение между вами и Sony доступно в режиме онлайн на вебсайте Sony (https://www.sony.net/tv-software-licenses/) или на экране вашего продукта. Нажмите настройки) на пульте дистанционного управления и выберите [Настройки] [Система] [Об устройстве] [Юридическая информация] [Примечания и лицензии].

• Перед началом работы с телевизором прочитайте раздел “Сведения по безопасности”.
• Для получения дополнительных сведений по безопасности ознакомьтесь прилагаемой документацией по безопасности.
• Инструкции “Установка телевизора на стену” содержатся в данном руководстве по эксплуатации телевизора.
• Рисунки и изображения, используемые в документе “Руководство по установке” и в настоящем руководстве, представлены только для справки и могут отличаться от фактического изделия.
• Меню настройки могут быть изменены без уведомления из-за обновления программного обеспечения. Самую актуальную информацию см. на веб-сайте поддержки Sony. Расположение идентифицирующей Наклейки с номером модели и потребляемой мощностью расположены на задней панели телевизора. 2RU https://rd1.sony.net/help/ tv/jga1/h_ga/ Сведения по безопасности Установка/подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

• Телевизор следует устанавливать вблизи легкодоступной электророзетки переменного тока.
• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.
• Установите телевизор в таком месте, где его нельзя задеть или опрокинуть.
• Установите телевизор таким образом, чтобы его настольная подставка не выступала за подставку для телевизора (не входит в комплект). Если настольная подставка выступает за подставку для телевизора, телевизор может опрокинуться и упасть, что может привести к травме или повреждению телевизора. Перемещение
• Перед перемещением телевизора отсоедините от него все

• Для переноски телевизора больших размеров требуются два или более человек.

• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к панели и рамке

• При подъеме или перемещении телевизора крепко придерживайте его снизу. Пульт ДУ и телевизор Форма, расположение, наличие и функции кнопок пульта дистанционного управления зависят от региона/страны/ модели/параметров телевизора*1.

• При перевозке берегите телевизор от ударов и сильной

• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально. MIC

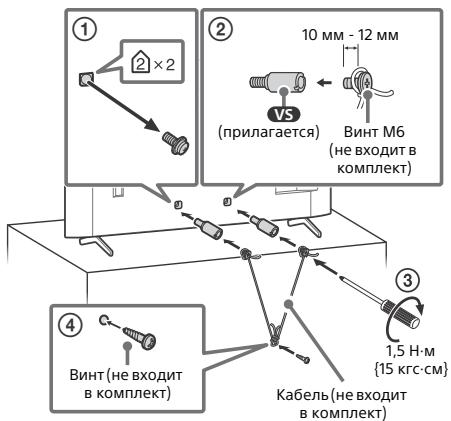

Предотвращение опрокидывания (Модели, поставляющиеся с комплектом поддерживающих ремней) См. Руководство по установке, расположенное сверху Входящий в комплект поставки деревянный винт предназначен исключительно для крепления к неподвижным объектам, изготовленным из дерева.

(Кроме моделей, которые поставляются с комплектом поддерживающих ремней)

(прилагается) Винт M6 (не входит в

(Включение) TV: Отобразите список каналов телевизора или переключите на вход. (быстрые настройки): Показать меню быстрых настроек. (выбор источника входного сигнала): Служит для отображения и выбора источника входного сигнала и т.д.

Винт (не входит в комплект) 123 (Меню управления): Отображение 1,5 Н·м {15 кгс·см} Кабель (не входит в комплект) меню управления. / / / / : Навигация и выбор пунктов экранного меню.

(главный экран) (Google Ассистент) / (микрофон): Используйте Google Ассистент*2*3 или голосовой поиск*3. 3RU

+ / – (громкость) (отключение звука)*4 CH + / – (канал) (руководство): Отобразите электронную программу телепередач телевизора или ТВ-приставка*5. Кнопки приложения*6 Для получения дополнительной информации см. Справочное руководство. Нажмите кнопку источника входного сигнала) на пульте ДУ и выберите [Справка]. Если [Справка] не существует, выберите [Изм.] и добавьте [Справка]. Установка телевизора на

BUILT-IN MIC SWITCH (Переключатель встроенного микрофона)*2: Включение/выключение встроенного

(Включение) Датчик пульта дистанционного управления / датчик света / LED Встроенный микрофон*2*3*7: Чтобы включить встроенный микрофон, нажмите кнопку Google Ассистент/ микрофон на пульте дистанционного управления и следуйте инструкциям на *1 Для получения дополнительной информации о других моделях пульта дистанционного управления см. интерактивное Справочное руководство. *2 Только для определенных регионов/стран/ моделей/языков. *3 Для использования Google Ассистента или голосового поиска требуется подключение к сети Интернет. *4 Быстрый доступ обеспечивается нажатием и удержанием кнопки (отключение звука). *5 Требуется настройка [Настройка ТВ-приставки]. *6 В определенных регионах/странах может потребоваться установка приложения NETFLIX. *7 Энергопотребление повышается, так как встроенный микрофон всегда выполняет прослушивание, когда он включен. 4RU Использование дополнительного кронштейна для настенной установки (SU-WL850 или SU-WL450)* (не входит в К сведению покупателей: Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно. К сведению дилеров и подрядчиков Sony: Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия. Сведения по монтажу с помощью кронштейна для настенной установки Для получения инструкций по установке кронштейна для настенной установки см. сведения об установке (Кронштейн для настенной установки) на странице вашей модели телевизора. https://www.sony-asia.com/support

• Следуйте инструкции к кронштейну для настенной установки для вашей модели. Для правильной установки телевизора необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора.
• Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.
• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе: —Кронштейн для настенной установки SU-WL850 —Кронштейн для настенной установки SU-WL450
• Обязательно используйте винты, прилагаемые к кронштейну для настенной установки, когда будете прикреплять кронштейн для настенной установки к телевизору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности кронштейна для настенной установки. Диаметр и длина винтов различаются в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т. д. 10 мм - 12 мм Поиск неисправностей Основные способы поиска и устранения неисправностей для следующих проблем: пустой экран, отсутствие звука, замерзший кадр, отсутствие реакции телевизора при нажатии кнопок, потеря сети. При возникновении данных проблем выполните следующие действия.

См. меню справки ниже.

Посетите веб-сайт поддержки Sony (информация представлена в конце этого руководства). Винт (M6)

Кронштейн для настенной установки

• Если вы решили пока не устанавливать настольную подставку, храните неиспользованные винты и настольную подставку в безопасном месте. Храните винты в недоступных для маленьких детей

• Только для определенных регионов/стран/

Опциональный кабельный органайзер камеры с

Перезапустите телевизор, нажимая кнопку питания на пульте дистанционного управления в течение около пяти секунд. Телевизор перезапустится. Если телевизор не возвращается в предыдущий режим, попробуйте отсоединить кабель питания переменного тока (сетевой кабель), а затем нажмите кнопку питания на телевизоре и отпустите ее. Подождите две минуты, а затем снова подключите кабель питания переменного тока (сетевой Или нажмите и удерживайте кнопку питания на телевизоре в течение около 40 секунд, пока телевизор не выключится. Подключите телевизор к Интернету и выполните обновление программного обеспечения. Компания Sony рекомендует своевременно обновлять программное обеспечение телевизора. Благодаря обновлению программного обеспечения улучшаются рабочие характеристики телевизора, а также доступны новые

При включении телевизор может некоторое время не включаться — даже при нажатии кнопки питания на пульте дистанционного управления или самом телевизоре. Для инициализации системы требуется некоторое время. Подождите примерно одну минуту, затем повторите попытку. Не работает пульт дистанционного управления.

Забыли пароль для функции “Замок от

• Введите 9999 в качестве PIN-кода и введите новый PIN-код. Для получения дополнительной информации о поиске неисправностей см. Справочное руководство. Нажмите кнопку источника входного сигнала) на пульте ДУ и выберите [Справка]. Если [Справка] не существует, выберите [Изм.] и добавьте [Справка]. Технические характеристики Система панели: Панель ЖКД (жидкокристаллический дисплей), Светодиодная подсветка Система телевещания: В зависимости от выбранной страны/региона/модели Аналоговый: B/G, I, D/K, M Цифровой: DVB-T/DVB-T2 Система цвета: PAL/SECAM/NTSC3.58/ NTSC4.43 Диапазон принимаемых каналов: В зависимости от выбранной страны/региона/ модели телевизора Аналоговый: UHF/VHF/кабель Цифровой: UHF/VHF Выход звука: 10 Вт + 10 Вт Беспроводная технология Протокол IEEE 802.11a/b/g/n/ac Bluetooth® версии 4.2 6RU Входные/выходные разъемы Антенна/кабель Разъем 75 Ом для VHF/UHF VIDEO IN Видео-/аудиовход (разъем типа minijack) HDMI IN 1/2/3/4 (с поддержкой HDCP 2.3) 4096 × 2160p (50, 60 Гц)*1*2, 4096 × 2160p (24 Гц)*1, 3840 × 2160p (50, 60 Гц)*2, 3840 × 2160p (24, 25, 30 Гц), 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 480p, Форматы ПК*3 В режиме eARC (Enhanced Audio Return Channel) Для получения подробной информации см. интерактивное Справочное руководстве. За исключением режима eARC 5,1-канальный линейный PCM: 32/44,1/ 48/88,2/96/176,4/192 кГц 16/20/24 бит, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (только HDMI IN 3)*4 В режиме eARC Для получения подробной информации см. интерактивное Справочное руководстве. В режиме ARC Двухканальный линейный PCM: 48 кГц 16 бит, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Цифровой оптический разъем (двухканальный линейный PCM: 48 кГц 16 бит, Dolby Audio, DTS)

Аналоговый аудиовход (стерео минигнездо) (стерео мини-гнездо)

USB-порт 1 поддерживает высокоскоростное соединение USB (USB 2.0) USB-порт 2 поддерживает сверхскоростное соединение USB (USB 3.2 Gen 1) LAN Разъем 10BASE-T/100BASE-TX (скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных не гарантируются.) REMOTE RS-232C, разъем типа minijack (Данный разъем предназначен только для сервисного обслуживания.) Электропитание и прочее Требования по электропитанию 220 В – 240 В пер. тока, 50/60 Гц Класс энергопотребления*5 (Только для Иордании) KD-75X80K / 75X80BK: A KD-65X80K / 65X80BK: A KD-55X80K / 55X80BK: B Размер экрана (по диагонали) (прибл.) KD-75X80SK / 75X80K / 75X80BK: 75 дюймов / 189,3 см KD-65X81DK / 65X80K / 65X80BK: 65 дюймов / 163,9 см KD-55X81DK / 55X80K / 55X80BK: 55 дюймов / 138,8 см KD-50X81DK / 50X80K: 50 дюймов / 125,7 см KD-43X81DK / 43X80K: 43 дюймов / 108,0 см Энергопотребление Указана на задней панели телевизора Энергопотребление*5 В режиме [Стандартный] (Только для Иордании) KD-75X80K / 75X80BK: 191 Вт KD-65X80K / 65X80BK: 148 Вт KD-55X80K / 55X80BK: 126 Вт Ежегодное энергопотребление*5 (Только для Иордании)*6 KD-75X80K / 75X80BK: 265 в кВт-ч за год KD-65X80K / 65X80BK: 205 в кВт-ч за год KD-55X80K / 55X80BK: 175 в кВт-ч за год Мощность, потребляемая в дежурном режиме*5*7*8 Иордания/ОАЭ/Египет: 0,50 Вт, Прочее: 0,5 Вт Разрешение экрана (по горизонтали × по вертикали) (точек) 3840 × 2160 Выходные параметры 500 мА (для USB 1), 900 мА (для USB 2) Размеры (прибл.) (ш × в × г) (мм) С настольной подставкой KD-75X80SK / 75X80K / 75X80BK: 1675 × 1041 × 412 KD-65X81DK / 65X80K / 65X80BK: 1452 × 906 × 339 KD-55X81DK / 55X80K / 55X80BK: 1233 × 783 × 339 KD-50X81DK / 50X80K: 1119 × 716 × 288 KD-43X81DK / 43X80K: 964 × 629 × 288 Без настольной подставки KD-75X80SK / 75X80K / 75X80BK: 1675 × 962 × 73 KD-65X81DK / 65X80K / 65X80BK: 1452 × 836 × 72 KD-55X81DK / 55X80K / 55X80BK: 1233 × 713 × 72 KD-50X81DK / 50X80K: 1119 × 649 × 70 KD-43X81DK / 43X80K: 964 × 563 × 69

Дополнительные принадлежности Кронштейн для настенной установки: SU-WL850 (только KD-75X80SK / 75X80K / 75X80BK / 65X81DK / 65X80K / 65X80BK / 55X81DK / 55X80K / 55X80BK) Кронштейн для настенной установки: SU-WL450 Камера c микрофоном: CMU-BC1 Рабочая температура: 0 ºC – 40 ºC *1 При вводе сигнала 4096 × 2160p и установке для параметра [Широкоэкранный режим] значения [Нормальный], отображается разрешение 3840 × 2160p. Для получения изображения 4096 × 2160p установите для параметра [Широкоэкранный режим] значение [Полный 1] или [Полный 2]. *2 См. экранное меню, чтобы установить [Формат сигнала HDMI]. *3 Для получения подробной информации см. интерактивное Справочное руководстве. 7RU *4 Подключите аудиосистему к HDMI IN 3 для перенаправления аудиосигнала телевизора на аудиосистему. *5 Эта информация предназначена для стран ЕС и других стран, в основе соответствующих норм которых лежат нормы по энергетической маркировке ЕС. *6 За потребление электроэнергии в кВт-ч за год принято энергопотребление телевизора, работающего 4 часа в день в течение 365 дней. Фактическое энергопотребление будет напрямую зависеть от способа использования телевизора. *7 Указанная величина мощности потребления в режиме ожидания достигается после того, как телевизор выполнит необходимые внутренние *8 Потребляемая мощность в режиме ожидания увеличится при подключении телевизора к сети.

• Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/наличия в

• Конструкция и технические характеристики могут быть изменены без уведомления.
• Могут потребоваться подписки для служб и приложений, а также применяться дополнительные положения, условия и/или тарифы оплаты при пользовании Google Ассистентом. Примечание относительно цифрового ТВ
• Все функции, относящиеся к цифровому ТВ ), будут действовать только в тех странах или регионах, в которых ведется эфирная цифровая трансляция сигналов DVB-T/DVB-T2 (MPEG-2 и H.264/MPEG-4 AVC). Уточните у своего дилера, обеспечен ли прием сигнала DVB-T/DVB-T2 по вашему месту жительства.
• Несмотря на то что данный телевизор удовлетворяет характеристикам DVB-T/ DVB-T2, не гарантируется его совместимость с цифровым эфирным вещанием в формате DVB-T/DVB-T2 в

• Некоторые из функций цифрового ТВ могут быть недоступны в некоторых странах/

8RU Информация о торговых марках

• Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories Licensing Corporation. Произведено по лицензии Dolby Laboratories. Конфиденциальные неопубликованные материалы. Авторское право © 1992-2021 Dolby Laboratories. Все права защищены.
• Gracenote, эмблема и логотип Gracenote, а также логотип “Powered by Gracenote” являются зарегистрированными торговыми марками или торговыми марками Gracenote, Inc. в США и/или других странах.
• Google TV — название программного обеспечения этого устройства и торговый знак Google LLC. Google, YouTube и другие знаки являются торговыми знаками корпорации Google LLC.
• Сведения о патентах DTS см. http:// patents.dts.com. Изготовлено по лицензии DTS, Inc. DTS, Digital Surround и логотип DTS являются зарегистрированными товарными знаками или товарными знаками DTS, Inc. в США и других странах. © 2020 DTS, Inc. ВСЕ ПРАВА ЗАЩИЩЕНЫ.
• Netflix является зарегистрированной торговой маркой Netflix, Inc.
• TUXERA является зарегистрированным товарным знаком Tuxera Inc. в США и других
