РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CUBIA GLOSS ACTIVE FABER

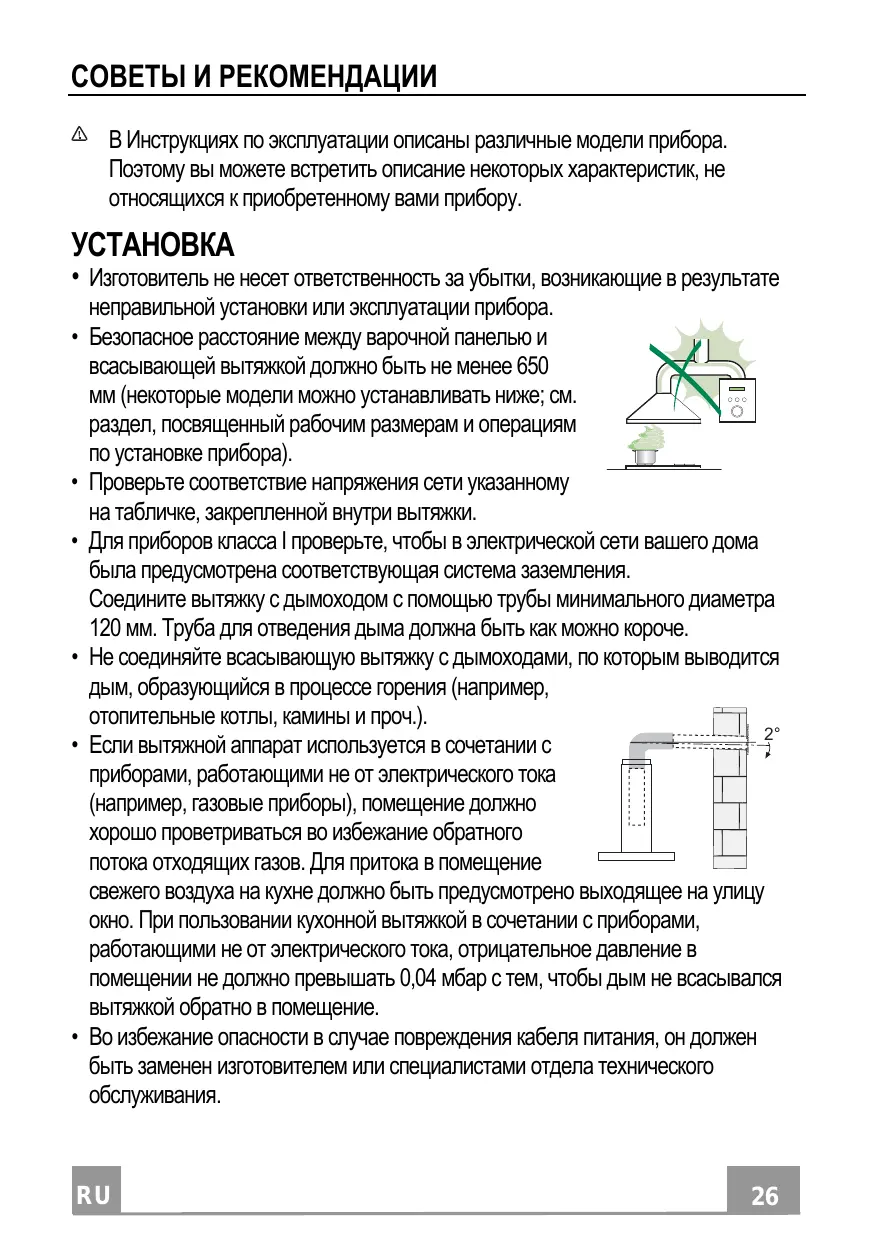

СОВЕТЫ И РЕКОМЕНДАЦИИ В Инструкциях по эксплуатации описаны различные модели прибора. Поэтому вы можете встретить описание некоторых характеристик, не относящихся к приобретенному вами прибору.

• Изготовитель не несет ответственность за убытки, возникающие в результате

неправильной установки или эксплуатации прибора. Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора). Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки. Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления. Соедините вытяжку с дымоходом с помощью трубы минимального диаметра 120 мм. Труба для отведения дыма должна быть как можно короче. Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.). Если вытяжной аппарат используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. Для притока в помещение свежего воздуха на кухне должно быть предусмотрено выходящее на улицу окно. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в помещение. Во избежание опасности в случае повреждения кабеля питания, он должен быть заменен изготовителем или специалистами отдела технического обслуживания.

• Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Соблюдайте все нормативные требования по отведению отработанного воздуха.
• Используйте только винты и метизы, пригодные для установки вытяжки. Предупреждение: использование винтов и зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.
• Соедините вытяжку с сетью питания с помощью двухполюсного выключателя с минимальным разведением контактов 3 мм. ЭКСПЛУАТАЦИЯ

• Всасывающая вытяжка предназначена только для применения в быту для удаления из кухни запахов от готовки.
• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в

• Регулируйте силу пламени таким образом, чтобы оно оставалось под дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите за ее работой: сильно нагретое масло может воспламениться.
• Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.
• Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными способностями, а также не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. Очистку и уход за прибором должен обеспечивать пользователь, такие действия могут выполнять и дети, но только под надзором взрослых.

• “ ВНИМАНИЕ: доступные части вытяжки могут сильно нагреваться во время работы газовых приборов.

• Перед выполнением любой операции по очистке и уходу выключите или отсоедините прибор от электрической сети.
• Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара).
• Жировые фильтры необходимо очищать раз в 2 месяца работы или чаще в случае очень интенсивного использования прибора; жировые фильтры можно мыть в посудомоечной машине.
• Фильтр на активированном угле нельзя мыть и восстанавливать, его следует менять примерно раз в 4 месяца работы или чаще в случае очень интенсивного использования прибора.
• "Опасность возникновения пожара, если очистка прибора не выполняется в соответствии с инструкциями".
• Очищайте вытяжку влажной тряпкой, смоченной в нейтральном жидком моющем веществе. на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повторного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

Кол. Части изделия 1 Корпус вытяжки в комплекте с устройствами управления, освещением, вентилятором, фильтрами, нижней частью дымохода 1 Трубка из ПВХ (установлена) 1 Регулируемая решетка (установлена) 1 Переходный фланец ø 150-120 мм 1 Заглушка

11а Кол. Установочные компоненты 2 Вкладыши SB 12/10

Кол. Документация 1 Руководство по эксплуатации

Отверстия в стене При желании подключить всасывающую вытяжку так, чтобы труба выходила сзади прибора, отверстие для отведения воздуха должно быть сделано в соответствии с приведенными на рисунке указаниями. Тип вытяжки

11a Место выпуска воздуха сзади 550 mm min

В случае установки фильтрующей вытяжки следует иметь в виду, что между прибором и верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10 Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки;
• горизонтальную линию на расстоянии не менее 550 мм над плитой.
• Отметить, как указано, установочную точку на расстоянии 808 мм над горизонтальной линией и на расстоянии Х мм (Х – смотри приведенную таблицу) справа от вертикальной линии.
• Повторить эту операцию с противоположенной стороны вертикальной линии и проверить, чтобы точки были на одном уровне.
• Посверлить отверстия ø 12 мм в обозначенных точках.
• Вставить вкладыши с винтом и скобой 11a в отверстия и завинтить их.

Установка корпуса вытяжки 11a

• Вставить два винта Vr скоб 11a в исходное положение.
• Повесить корпус вытяжки на 2 скобы 11a.
• Потянуть на себя и открыть переднюю панель, по очереди вынуть фильтры. Для этого прижать их к задней стороне вытяжки и одновременно надавить вниз.
• Изнутри корпуса вытяжки отрегулировать затяжку винтов Vr, чтобы выставить его по уровню.

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой ø 150 или 120 мм по усмотрению монтажника. Трубка может выходить как сверху, так и сзади вытяжки. Прежде чем приступить к соединению всасывающей трубы, удалить регулируемую решетку 8 и трубку 7 из пвх, если они еще сняты. Переходный фланец 9 следует вынуть только для соединения трубки ø 150. ВЫПУСК ВОЗДУХА СЗАДИ

• Чтобы сделать отверстие для отведения воздуха, следует придерживаться схемы, приведенной в разделе "Отверстия

• Клещами открыть заднее выпускное отверстие воздуха.
• Для соединения с трубкой ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.
• Закрепить трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.
• Если есть, вынуть фильтры против запахов на активном

• Установить заглушку 10 на верхнем выпускном отверстии вытяжки прилагаемыми винтами. ВЫПУСК ВОЗДУХА СВЕРХУ
• Для соединения с трубкой ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.
• Клещами вынуть центральную часть заглушки 10 и закрепить ее на верхнем выпускном отверстии вытяжки прилагаемыми винтами.
• Закрепить трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.
• Если есть, вынуть фильтры против запахов на активном

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Если из фильтрующей вытяжки сняты ранее установленные ее части, поставить их на место.
• Вставить трубку из пвх 7 во фланец.
• Привинтить регулируемую решетку 8 к выпускному отверстию воздуха и проверить ее положение на трубке.
• Проверить наличие фильтров против запахов на активном

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.
• Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки

Панель управления Кнопка Функция Включает и выключает двигатель всасывания на первой скорости. Снижает скорость работы. Повышает скорость работы. Включает интенсивную скорость из любой скорости даже при выключенном двигателе; такая скорость задается на 6 минут. По истечении этого времени система возвращается на настроенную ранее скорость. Функция пригодна для обработки максимальных объемов дыма от готовки. При нажатии кнопки в течение примерно 5 секунд, когда все нагрузки выключены (двигатель + освещение), включается / отключается аварийный сигнал фильтров на активированном угле. Функция 24H Включает двигатель на первой скорости и обеспечивает всасывание в течение 10 минут каждый час. При наличии аварийного сигнала о состоянии фильтров нажатием кнопки в течение примерно 3 секунд сигнал можно сбросить. Указанная сигнализация видна только при отключенном двигателе.

Отображает настроенную скорость работы. Отображает настроенную скорость работы. Отображает настроенную скорость работы. Раз в секунду визуализирует по очереди HI и оставшееся время. FC+Точка (2 мигания) – аварийный сигнал включен. FC+Точка (1 мигание) – аварийный сигнал выключен. Отображает 24, и раз в секунду мигает точка внизу справа, пока двигатель находится в работе. Отключается нажатием кнопки. Мигает FF три раза. По завершении операции гаснет показанная ранее сигнализация: FG указывает на необходимость помыть металлические жировые фильтры. Сигнал включается после 100 часов фактической работы вытяжки. FC указывает на необходимость заменить фильтры на активированном угле, а также помыть металлические жировые фильтры. Сигнал включается после 200 часов фактической работы вытяжки. Функция Delay Отображает скорость работы, и раз в секунду мигаВключает аункцию втоматического отключения с ет точка внизу справа. задержкой 30’. Функция пригодна для удаления оставшихся от готовки запахов. Может быть включена из любого положения настройки; отключается нажатием кнопки или выключением двигателя. При нажатии кнопки в течение примерно 5 секунд, IR+Точка (2 мигания) – аварийный сигнал вклюкогда все нагрузки выключены (двигатель + освеще- чен. ние), включается / отключается пульт ДУ. IR+Точка (1 мигание) – аварийный сигнал выключен. Включает и выключает осветительную систему максимальной яркости. Включает и выключает осветительную систему в режиме дежурного освещения.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДОПОЛНИТЕЛЬНО) Данным прибором можно управлять пультом дистанционного управления на щелочных батарейках с угольным элементом 1,5 В стандартного типа LR03-AAA (не включено в комплект поставки).

• Не оставлять пульт вблизи от источников тепла.
• Не выбрасывать батарейки вместе с обычным мусором, складывать их в специальные сборные емкости. Очистка передней панели
• Потянуть на себя и открыть переднюю панель.
• Отсоединить панель от корпуса вытяжки, сдвинув специальный рычажок стопорного штифта.
• Ни в коем случае нельзя мыть переднюю панель в посудомоечной машине.
• Очистить панель снаружи влажной тряпкой с жидким нейтральным моющим составом.
• Очистить панель также внутри влажной тряпкой с нейтральным моющим составом; для уборки не пользоваться мокрыми тряпками, губками, струями воды, а также абразивными веществами.
• По завершении очистки установить панель на корпусе вытяжки и закрыть ее. Металлические жировые фильтры Фильтры можно мыть в посудомоечной машине. Их следует мыть, когда на дисплее появляется символ FG и не реже одного раза в 2 месяца работы, или даже чаще в случае особенно интенсивного использования вытяжки. Сброс аварийного сигнала
• Выключите освещение, двигатель всасывания и отключите функцию 24 ч, если она включена.
• Нажмите кнопку E (См. раздел по Эксплуатации). Очистка фильтров
• Откройте переднюю панель, потянув за специальный вырез.
• По очереди выньте фильтры. Для этого прижмите их к задней стенке вытяжки и одновременно надавите вниз.
• Осторожно помойте фильтры, чтобы они не согнулись, и перед установкой дайте им просохнуть. (Появляющееся со временем изменение цвета поверхности фильтров совершенно не влияет на качество их работы.)
• Поставьте фильтры на место так, чтобы ручка находилась с видной наружной стороны.
• Установите переднюю панель.

Фильтры против запахов на активированном угле (фильтрующая вытяжка) Такой фильтр нельзя мыть и восстанавливать, его необходимо менять, когда на дисплее появляется символ FC, или не реже одного раза в 4 месяца. Аварийная сигнализация имеет место, только когда включен двигатель всасывания. Включение аварийного сигнала

• В вытяжках с функцией фильтрации аварийный сигнал насыщения фильтров должен быть включен в момент установки прибора или позднее.
• Выключите освещение и двигатель всасывания.
• Нажмите кнопку D в течение примерно 5 секунд.
• 2 Мигания надписи FC+Точка -- Аварийный сигнал насыщения фильтра на активированном угле ВКЛЮЧЕН.
• 1 Мигание надписи FC+Точка -- Аварийный сигнал насыщения фильтра на активированном угле ВЫКЛЮЧЕН. ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВИРОВАННОМ Сброс аварийного сигнала
• Выключите освещение, двигатель всасывания и отключите функцию 24 ч, если она включена.
• Нажмите кнопку E (См. раздел по Эксплуатации). Замена фильтра
• Откройте переднюю панель, потянув за специальный вырез.
• Выньте металлические жировые фильтры.
• Снимите исчерпавший свой ресурс угольный фильтр, предотвращающий запахи, освободив его из соответствующих держателей.
• Установите новый фильтр, закрепив его держателями в своем гнезде.
• Поставьте на место металлические жировые фильтры.
• Установите переднюю панель.

ЗАМЕНА ЛАМП Галогенные лампы 20 Вт.

• Снять 2 винта крепления патрона и вынуть его из

• Вынуть из патрона лампу.
• Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.
• Вновь установить ламповый патрон и закрепить его снятыми ранее винтами.

Напряжение (В) Размер (MM) Код ILCOS

G23 60 (лампа) 220-240 (пускатель) 91 (лампа) 220-240 (пускатель)
