KASUTUSJUHEND CUBIA GLOSS ACTIVE FABER

Kasutusjuhised kehtivad selle seadme mitmele versioonile. Seetõttu võite siit leida individuaalsete funktsioonide kirjeldusi, mis ei kehti teie spetsiifilisele seadmele. PAIGALDAMINE

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike).
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse. Ühendage pliidikumm tõmbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike.
• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.
• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Köögil peab olema puhta õhu sisenemise garanteerimiseks otsene ühendus vaba õhuga. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt.
• Toitekaabli kahjustuste korral tuleb ohtude vältimiseks lasta see tootja või tehnilise hoolduse osakonna poolt asendada.

• Kui gaasipliidi paigaldusjuhised määravad suurema ülaltoodud vahemaa, tuleb arvestada sellega. Täidetud peavad olema õhu väljutamisega seotud määrused.
• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi. Hoiatus: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.
• Ühendage pliidikumm võrgutoitega vähemalt 3 mm kontaktivahega kahepooluselise lülitiga. KASUTAMINE

• Pliidikumm on loodud eksklusiivselt koduseks kasutamiseks köögilõhnade

eemaldamiseks. Ärge kasutage seda kunagi eesmärkidel, mille jaoks see mõeldud pole. Ärge jätke töötava pliidikummi alla kunagi kõrgeid avatud leeke. Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhjale ega ei haaraks selle külgesid. Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud õli võib põlema süttida. Ärge pliidikummi all flambeerige – tuleoht. 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.

• “ ETTEVAATUST: Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.”. HOOLDUS

• Enne hooldustööde teostamist lülitage seade välja või ühendage see

võrgutoitest lahti. Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Rasvafiltrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas. Aktiivsöefilter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini. "Puhastamise siintoodud viisil mitte teostamise tagajärjeks on tulekahju oht." Puhastage pliidikummi niiske lapi ja neutraalse vedela puhastusvahendiga. sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

Komponendid Viide Kogus Toote komponendid 1 Pliidikummi korpus koos järgmisega: juhikud, valgustid, imiseade, filtrid, alumine toru 1 PVC toru (paigaldatud) 1 Kallutatav võre (paigaldatud) 1 Siirdmikäärik ø 150-120 mm 1 Metallkate

Viide Kogus Kooste komponendid 11a 2 SB 12/10 tüüblid Kogus Dokumentatsioon 1 Kasutusjuhised

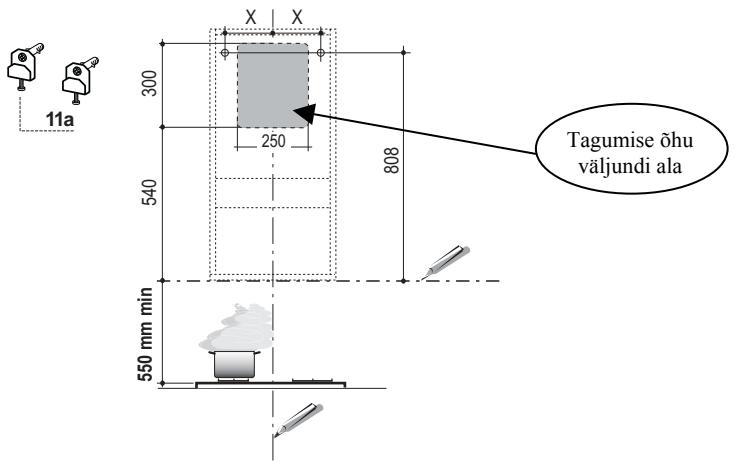

PAIGALDAMINE Seina puurimine Kui te soovite kasutada pliidikummi imemisversioonis õhu väljundiga pliidikummi tagaküljel, järgige alljärgneva joonise juhiseid õhu väljundi ava õigeks puurimiseks. Pliidikummi tüüp 45

11a Tagumise õhu väljundi ala 550 mm min

Pliidikummi retsikuleeriva versiooni paigaldamisel tuleb arvestada, et pliidikummi ja ülemise piiraja (lagi või riiul) vahel peab olema vähemalt 8-10 cm vaba ruumi. Joonistage seinale:

• Vertikaalne joon lae või ülemise piirajani, pliidikummi tulevase asukoha keskele;
• Horisontaalne joon: 550 mm üle pliidiplaadi;
• Märkige, nagu näidatud, viitepunkt 808 mm horisontaalsest viitejoonest kõrgemale ja X mm (X= vaadake tabelist) vertikaalsest viitejoonest paremale.
• Korrake seda teisel küljel, kontrollides taset.
• Puurige märgitud punkte ø 12 mm puuriga.
• Paigaldage tüüblid, kruvid ja toed 11a aukudesse ning pingutage need.

Pliidikummi korpuse monteerimine 11a

• Reguleerige klambrite 11a kaks kruvi Vr need lihtsalt kohale asetades.
• Riputage pliidikummi korpus kahele klambrile 11a.
• Tõmmake paneeli selle avamiseks, eemaldage filtrid ükshaaval, vajutage neid seadme tagaosa suunas ning tõmmake neid samal ajal alla.
• Korpuse loodi viimiseks pinguldage pliidikummi korpuse seest kruvisid Vr.

Torustikuga pliidikummi paigaldamisel, paigaldaja valikul, kasutatakse jäika või painduvat ø 150 või 120 mm toru, et ühendada pliidikumm õhuväljundi torustikuga. Toruühenduse saab teha pliidikummi ülaosale või tagaküljele. Enne pliidikummi õhuväljundi torustikuga ühendamist eemaldage külgmine õhuväljundi võre 8 ja plastmastoru 7. Kohandav äärik 9 tuleb eemaldada ainult juhul, kui ühendusdiameeter on

• Õhuväljundi puurimisel seina sisse, tuleb järgida seina puurimise osas toodud joonist.
• Kasutage tagumise õhuväljundi ava seina murdmiseks tange.
• Kui ühendus tehakse ø 120 mm toru abil, paigaldage siirdmikäärik 9 pliidikummi korpuse väljundile.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.

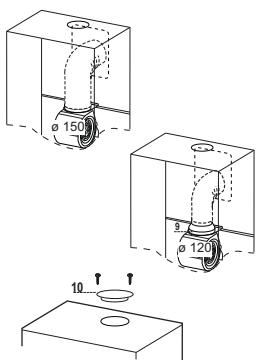

• Kinnitage metallkate 10 kaasasolevate kruvide abil pliidikummi ülemise õhuväljundi avale.
• Kui ühendus tehakse ø 120 mm toru abil, paigaldage siirdmikäärik 9 pliidikummi korpuse väljundile.
• Kasutage metallkatte 10 keskmise osa eemaldamised tange. Kinnitage kate kaasasolevate kruvide abil pliidikummi õhuväljundi avale.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.

ÕHUVÄLJUND RETSIRKULEERIVAS PLIIDUKUMMI VERSIOONIS

• Juhul, kui retsirkulatsiooni funktsiooni jaoks vajalikud komponendid on eelnevalt eemaldatud, tuleb need uuesti paigale asetada.
• Ühendage plastmasstoru äärikuga 7.
• Asetage õhuväljundi võre 8 õhuväljundile. Veenduge, et võre oleks asetatud õigesti.
• Veenduge, et söefiltrid oleks pliidikummi asetatud.

• Ühendage pliidikumm võrgutoitega vähemalt 3 mm kontaktivahega kahepooluselise lülitiga.
• Eemaldage rasvafiltrid (vt lõiku Hooldus) veendudes, et toitekaabli ühendus on ventilaatori küljele asetatud pessa õigesti sisestatud.

Juhtpaneel Nupp Funktsioon Lülitab imemismootori sisse ja välja esimesel kiirusel. Vähendab töökiirust. Suurendab töökiirust. Aktiveerib intensiivse kiiruse kõigilt teistelt kiirustelt, sealhulgas väljalülitatud mootorilt. See kiirus on seatud töötama 6 minutit, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete lõhnatasemete käsitsemiseks. Aktiivsöefiltri häire sisse või välja lülitamiseks vajutage ja hoidke nuppu umbes 5 sekundit, kui kõik koormused (mootor ja valgustus) on väljalülitatud. 24 h funktsioon Lülitab imemismootori sisse esimesel kiirusel ning teostab ühe 10-minutilise imemise iga tunni järel. Filtrite häire rakendumisel saab häire lähtestada, vajutades ja hoides seda nuppu umbes 3 sekundit. Need näidud on nähtavad ainult siis, kui mootor on välja lülitatud.

Displei Kuvab määratud kiiruse Kuvab määratud kiiruse Kuvab määratud kiiruse Kuvab HI ja järelejäänud aja kord sekundis. FC+punkt (2 vilgutust) – Häire sees. FC+punkt (1 vilgutus) – Häire väljas. Kuvab 24 ning punkt all paremal vilgub mootori töö ajal korra sekundis. See keelatakse nupule vajutamise teel. FF vilgub kolm korda. Protseduuri lõpetamisel lülitub eelnevalt näidatud näit välja: FG tähistab metallist rasvafiltrite pesemise vajadust. Häire rakendub pärast pliidikummi 100 töötunni pikkust kasutamist. FC tähistab aktiivsöefiltrite vahetamise ning ka metallist rasvafiltrite pesemise vajadust. Häire rakendub pärast pliidikummi 200 töötunni pikkust kasutamist. Kuvab töökiiruse ning all paremal asuv punkt vilgub korra sekundis. Viivituse funktsioon Aktiveerib automaatse väljalülituse 30-minutilise viivitusega. Sobib jääklõhnade täielikuks kõrvaldamiseks. Aktiveeritav igast positsioonist ning keelatakse nupule vajutamise või mootori välja lülitamise teel. Kaugjuhtimise sisse või välja lülitamiseks IR+punkt (2 vilgutust) – Häire sees. vajutage ja hoidke nuppu umbes 5 sekundit, kui IR+punkt (1 vilgutus) – Häire väljas. kõik koormused (mootor ja valgustus) on väljalülitatud. Valgustussüsteemi sisse- ja väljalülitamine maksimaalsel tugevusel. Summutatud valgustuse sisse- ja väljalülitamine.

HOOLDUS KAUGJUHTIMINE (VALIKULINE) Seadet saab juhtida kaugjuhtimispuldiga, mis kasutab 1,5 V standardseid LR03-AAA tüüpi süsinik-tsink leelispatareisid (ei ole kaasas).

• Ärge asetage kaugjuhtimispulti soojusallikate lähedusse.

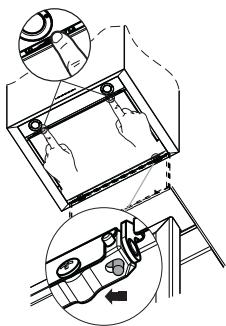

• Kasutatud patareid tuleb õigesti käidelda. Paneelide puhastamine
• Avamiseks tõmmake paneeli.
• Ühendage paneel pliidikummi katte küljest lahti, liigutades kinnitustihvti kangi.
• Paneeli ei tohi kunagi pesta nõudepesumasinas.
• Puhastage väliskülge niiske lapi ja neutraalse vedela puhastusvahendiga.
• Puhastage sisekülg samuti niiske lapi ja neutraalse puhastusainega; ärge kasutage märgasid lappe või švamme ega veejugasid; ärge kasutage abrasiivseid aineid.
• Kui ülaltoodud operatsioon on lõpetatud, riputage paneel tagasi pliidikummi katte külge ja sulgege see, pöörates nuppu vastupidises suunas. Metallist rasvafiltrid Neid saab pesta nõudepesumasinas ning tuleb puhastada alati, kui displeile ilmub märk FG või vähemalt kord iga 2 kasutuskuu järel või eriti intensiivse kasutamise korral sagedamini. Häiresignaali lähtestamine
• Lülitage valgustus ja imemismootor välja, seejärel keelake 24 h funktsioon, kui see on lubatud.
• Vajutage nuppu E (vt lõiku Kasutamine). Filtrite puhastamine
• Avage mugavuspaneelid, tõmmates süvendist.
• Eemaldage filtrid ükshaaval, surudes neid seadme tagaosa suunas ning samal ajal allapoole tõmmates.
• Peske filtrid ilma neid painutamata ning laske neil enne tagasi paigaldamist täielikult kuivada. (Kui filtri pind muudab aja möödudes värvi, ei ole sellel absoluutselt mingit mõju filtri enese tõhususele.)
• Paigaldage tagasi, hoolitsedes selle eest, et käepide oleks suunatud ettepoole.
• Sulgege mugavuspaneelid.

Aktiivsöefilter (retsirkulatsiooniga versioon) Seda ei saa pesta ega regenereerida ning see tuleb vahetada, kui displeile ilmub sümbol FC või hiljemalt iga 4 kuu järel. Aktiveeritud häiresignaal ilmub ainult juhul, kui imemismootor on sisse lülitatud. Häiresignaali aktiveerimine

• Retsirkulatsiooniga pliidikummi versioonidel saab filtri küllastushäire aktiveerida paigaldamisel või kunagi hiljem.
• Lülitage valgustus ja imemismootor välja.
• Vajutage D ja hoidke seda ligikaudu 5 sekundit:
• Sõnum FC+punkt vilgub kaks korda, aktiivsöefiltri küllastushäire AKTIVEERITUD.
• Sõnum FC+punkt vilgub ühe korra, aktiivsöefiltri küllastushäire DEAKTIVEERITUD.

AKTIIVSÖEFILTRI VAHETAMINE

Häiresignaali lähtestamine

• Lülitage valgustus ja imemismootor välja, seejärel keelake 24 h funktsioon, kui see on lubatud.
• Vajutage nuppu E (vt lõiku Kasutamine). Filtri vahetamine
• Avage mugavuspaneelid, tõmmates süvendist.
• Eemaldage metallist rasvafiltrid.
• Eemaldage küllastunud aktiivsöefilter, vabastades kinnituskonksud.
• Paigaldage uus filter ja kinnitage see õigesse asendisse.
• Paigaldage tagasi metallist rasvafiltrid.

• Eemaldage valgustuse tuge paigal hoidvad 2 kruvi ja tõmmake see pliidikummist välja.
• Eemaldage lamp toest.
• Asendage see teise sama tüüpi lambiga veendudes, et mõlemad tihvtid on õigesti lambihoidiku pesa avadesse sisestatud.
• Paigaldage tugi tagasi, kinnitades selle kohale eemaldatud kahe kruviga. Pirn

Võimsus (W) Pesa Pinge (V) Mõõtmed (mm) ILCOS kood
