KÄYTTÖOHJE CUBIA GLOSS ACTIVE FABER

Hälytyssignaalin kuittaus

Hälytyssignaalin kuittaus

Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.

ASENNUS

• Valmistaja ei vastaa virheellisestä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

Liitä liesituuletin savuhormiin putkella, jonka

läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen

paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.

• Jos kaukosäätöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

• Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat

ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

HUOLTO

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa.
• Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara.
• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haitallisia vaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Mitat

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletsyksikkö, suodattimet, alahormi
7	1	PVC-putki (Asennettu)
8	1	Suuntausritilä (Asennettu)
9	1	Sovituslaippa ø 150-120 mm
10	1	Tulppa
Viite	Lkm	Asennuksen osat
11a	2	Rruvitulpat SB 12/10
	Lkm	Asiakirjat
	1	Käytöohjeet

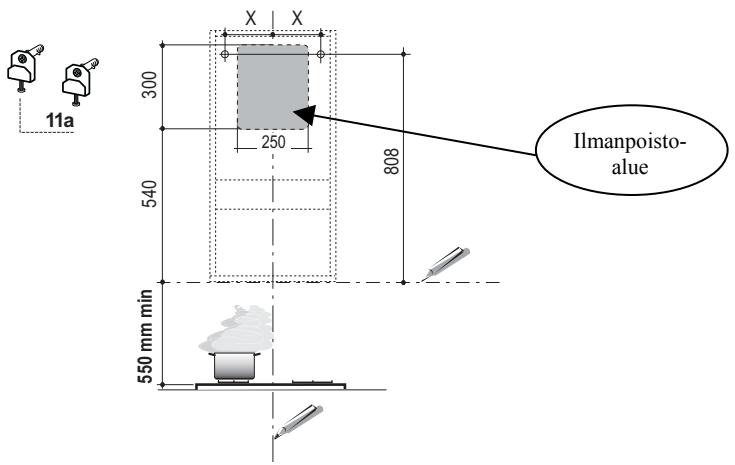

Seinän poraus

Alla esitetyt ohjeet koskevat ilmanpoistoaukon valmistusta. Jos tuuletin asennetaan poistoilmaversiona toimivaksi ja ilma johdetaan ulos tuulettimen takaa, on ilmanpoistoaukko tehtävä kuvan ohjeiden mukaisesti.

Tuuletintyyppi	45	60	90
X	180	240	390

Mikäli tuuletin asennetaan kiertoilmaversiona toimivaksi, on tuulettimen ja katon (tai muun ylätason) väliin jäätävä ainakin 8-10 cm:n välietäisyys.

Tee seuraavat merkinnät seinään:

• pystysuora viiva kattoon tai muuhun ylätasoon asti tuulettimen asennusalueen keskikohtaan
• vaakasuora viiva vähintään 550 mm:n korkeudelle keittotason yläpuolelle.
• Merkitse piirroksen osoittamalla tavalla kiintopiste 808 mm vaakasuoran viivan yläpuolelle sekä X mm (X = katso kuvan taulukon arvoja) pystysuoran viivan oikealle puolelle.
• Toista edellinen toimenpide vastakkaisella puolella. Tarkista vaaitus.
• Poraa reiät Ø 12 mm merkittyihin kohtiin. Laita tapit ruuveineen ja kannattimineen 11a reikiin ja kiristä.
• Aseta kannattimien 11a Vr-säätöruuvit paikoilleen niitä kiristämättä.
• Nosta tuuletin 11a kannattimiin.
• Avaa Comfort Panel vetäen sitä kevyesti. Poista suodattimet yksi kerrallaan painamalla niitä taaksepäin ja samalla alaspäin vetämällä.
• Vaaitse tuuletin Vr-säätöruuvien avulla tuulettimen sisäpuolelta.

Liitännät

ILMAN ULOSTULO IMUVERSIOSSA

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, Ø 150 tai 120 mm, jonka valitsee asentaja. Putken ulostulo voi olla liesituulettimen yläpuolella tai takana.

Ennen imuliitäntöjen tekemistä on irrotettava suuntausritilä 8 sekä pvc-putki 7, elleivät ne jo ole irti. Kavennuslaippa 9 poistetaan vain, jos asennetaan putki Ø 150.

ULOSTULO TAKANA

• Muista, että poistoaukko täytyy tehdä kappaleessa Seinan poraus kuvatun kaavion mukaan.
• Riko takaosan ulostuloaukko pihdillä.
• Putken Ø 120 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.
• Kiinnitä kansi 10 liesituulettimen yläosan ulostuloaukkoon toimitetuilla ruuveilla.

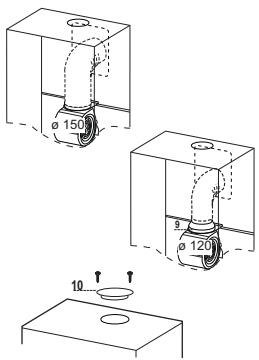

ULOSTULO YLHÄÄLLÄ

• Putken Ø 120 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9.
• Poista kannen 10 keskiosa pihdeillä ja kiinnitä se liesituulettimen yläosan ulostuloaukkoon toimitetuilla ruuveilla.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.

ILMANPOISTO KIERTOILMAVERSIOTUULETTIMESSA

• Varmista, että kiertoilmaversioon tarvittavat osat ovat asennettu paikoilleen.
• Aseta PVC-muovinen putki 7 laippaan.
• Kierrä ilmansuuntausritilä 8 ilmanpoistoaukkoon. Varmista ritilän virheetön asennus putkeen nähden.
• Varmista, että aktiivihiilisuodattimet ovat paikoillaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta "Huolto") ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa.

Käyttöpaneeli

Painike	Toiminto	Näytö
A	Käynnistää ja sammuttaa imumoottorin ensimmäisellä nopeudella.	Näytää asetetun nopeuden
B	Alentaa käytönopeutta.	Näytää asetetun nopeuden
C	Lisää käytönopeutta.	Näytää asetetun nopeuden
D	Aktivi tehonopeuden mista tahansa nopeudesta tai moottorin ollesa sammuttuu, tãma nopeus on ajastetu 6 minuutiki ja tãmän ajan kuluttua järjestelmä palaa aiemmin asetetuun nopeuteen. Soveltuu käytettäväksi kun savua on paljon.	Näytää vuorotellen HI ja jäljellä olevan ajan kerran sekunnissa.
	Jos pidat painiketta painen tuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valot) on sammuttuu, aktivoit tai poistat käytõstä aktivihiilisuodattimen hälytksen.	FC+Piste (2 vilkutusta) - Hålytys aktivinen. FC+Piste (1 vilkutus) - Hålytys pois käytõstä.
E	Toiminto 24H Käynnistää moottorin ensimmäisellä nopeudella ja sallii imun 10 minuuttia tunnissa.	Näytöön tulee 24 ja alhaalla oikealla oleva piste vilkkuu kerran sekunssaa moottorin ollesa käynissä. Toiminto poistetaan käytõstä painamalla painiketta.
	Jos suodattimien hälytys on toiminassa, hälytysken voi kuitata painamalla painiketta noin 3 sekunnin ajan. Ilmoitukset ovarat näkyvissä vain moottorin ollesa sammuttuu.	FF vilkkuu kolme kertaa. Toimenpiteen pãatyttä näytöön tullut ilmoitus sommu: FG osoittaa, etta metalliset rasvasuodattimet tãtyy pestä. Hålytys käynnistyy liesituulettimen 100 käytötunnin jälkeen. FC osoittaa, etta aktivihiilisuodattimet tãtyy vaihtaa ja metalliset rasvasuodattimet tãtyy pestä. Hålytys käynnistyy liesituulettimen 200 käytötunnin jälkeen.
F	Ajustuoiminto Aktivi automaattisen 30 minuutin kuluttua tapahtuvan sammumisen. Sopii jännöshajulen poistamseen. Voidaan aktivoida missä tahansa asennossa. Toiminto poistetaan käytõstä painamalla painiketta tai sammuttamalla moottori.	Näytää käytönopeuden ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa.
	Jos pidat painiketta painen tuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valot) on sammuttuu, aktivoit tai poistat käytõstä kauko-ohjainen.	IR+Piste (2 vilkutusta) - Hålytys aktivinen. IR+Piste (1 vilkutus) - Hålytys pois käytõstä.
G	Sytyttä ja sammuttaa valaistuksen suurimmalla teholla.
H	Sytyttä ja sammuttaa pienitehoisen valaistuksen.

KAUKOSÄÄDIN (LISÄVARUSTE)

Laitetta voidaan ohjata kaukosäätimellä, jossa käytetään 1,5 voltin alkalisia sinkki-hiiliparistoja tyyppiä standardi LR03-AAA (ei kuulu toimitukseen).

• Älä säilytä kaukosäädintä lämmönlähteiden läheisyydessä.
• Älä jätä paristoja luontoon vaan heitä ne asianmukaiseen keräysastiaan.

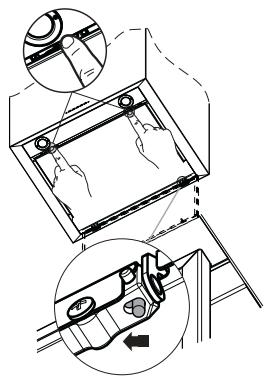

Confort Panel -osien puhdistus

• Avaa Confort Panel -osat kevyesti ulospäin vetämällä.
• Irrota osat tuulettimesta siirtämällä kiinnitystapin vipua.
• Confort Panel -osia ei missään tapauksessa saa pestä astianpesukoneessa.
• Puhdista osat ulkopuolelta kostealla liinalla ja miedolla pesuaineella.
• Puhdista osat myös sisäpuolelta kostealla liinalla ja miedolla pesuaineella. Älä käytä puhdistukseen märkiä liinoja tai pesusieniä, kuluttavia pesuaineita, älä myöskään puhdista osia juoksevan veden alla.
• Puhdistettuasi osat aseta ne uudelleen paikoilleen ja sulje ne.

Metalliset rasvasuodattimet

Voidaan pestä myös astianpesukoneessa. Ne täytyy pestä, kun näytössä lukee FG tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä käytetään paljon.

Hälytyksen kuittaus

• Sammuta valot ja imumoottori. Jos toiminto 24h on aktivoitu, poista se käytöstä.
• Paina painiketta E (katso kappaletta Käyttö).

Suodattimien puhdistus

• Avaa paneeli vetämällä sitä urasta.
• Poista suodattimet yksi kerrallaan työntämällä niitä ryhmän takaosaan päin ja vetämällä samalla alas.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Mahdollinen suodattimen pinnan värin muuttuminen ajan myötä ei vaikuta sen toimintatehoon.)
• Asenna ne paikoilleen niin, että kahva on näkyvissä ulkopuolella.
• Sulje paneeli.

Suodatinta ei voi pestä eikä uudistaa, se täytyy vaihtaa, kun näytössä lukee FC tai vähintään 4 kuukauden välein. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta D ainakin 5 sekunnin ajan:
• 2 vilkutusta viesti FC+Piste -- Aktiivihiilisuodattimen täyttymisen hälytys AKTIVOITU.
• 1 vilkutus viesti FC+Piste -- Aktiivihiilisuodattimen täyttymisen hälytys POISTETTU KÄYTÖSTÄ.

AKTIIVIHIILIHajusuodattimen vaihtaminen

Hälytyksen kuittaus

• Sammuta valot ja imumoottori. Jos toiminto 24h on aktivoitu, poista se käytöstä.
• Paina painiketta E (Katso kappaletta Käyttö)

Suodattimen vaihtaminen

• Avaa paneeli vetämällä sitä urasta.
• Poista metalliset rasvasuodattimet.
• Poista käytetty aktiivihiilihajusuodatin irrottamalla se koukuista.
• Asenna uusi suodatin ja kiinnitä se paikalleen.
• Asenna paikoilleen metalliset rasvasuodattimet.
• Sulje paneeli.

LAMPUN VAIHTAMINEN

Halogeenilamput, 20 W

• Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.
• Ota lamppu irti tuesta. Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, että koskettimet ovat kunnolla kiinni tuessa.
• Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.

Lamppu	Ottoteho (W)	Kanta	Jännite (V)	Koko (mm)	ILCOS-koodi
	28	E14	220–240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (lamppu) 220-240 (sytytin)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (lamppu) 220-240 (sytytin)	235,8 x 28	FSD-11/40/1B-I-G23
