РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NK36N9804VB - NK36N9804VB/UR SAMSUNG

RU - Инструкция по монтажу и эксплуатации Символы, используемые в руководстве ПРЕДУПРЕЖДЕНИЕ Опасность или опасные работы, которые могут привести к получению травм или летальному исходу.

ВНИМАНИЕ Опасность или опасные работы, которые могут привести к получению удара электротоком, травм или привести к порче имущества.

ПРИМЕЧАНИЕ Советы и полезные рекомендации Данные пиктограммы и предупреждающие символы служат для предотвращения несчастных случаев как с вами, так и с другими лицами. Рекомендуется строго соблюдать их. После прочтения данной главы положите инструкцию в надежное место для консультаций в будущем. Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования. Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. • Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. • Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. • Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания. • Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.

• Перед началом какой либо операции по чистке или обслуживанию, отключить вытяжку от электрической сети, вынимая вилку из розетки или отключая общий выключатель помещения. Для всех операций по установке и обслуживанию использовать рабочие рукавицы. • Прибор может быть использован детьми не младше 8 лет и лицами со сниженными физическими, сенсорными или умственными способностями, или же с недостаточным опытом, если находятся под контролем, или если были обучены использовать прибор безопасным образом и если понимают связанные с этим опасности. • Дети должны быть под контролем и не должны играть с прибором. • Операции по чистке и обслуживанию не должны проводиться детьми без надзора • Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка используется одновременно с другими приборами, работающими на газе или других топливах. • Вытяжка должна часто очищаться как внутри, так и снаружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), придерживаясь того, что указано в инструкциях по обслуживанию.

• Несоблюдение норм чистки вытяжки и замены и чистки фильтров увеличивает риск возгорания. Строго запрещено приготовление еды на открытом огне под вытяжкой. • Для замены лампочки освещения использовать только тип лампочки указанный в разделе обслуживания/замены лампочки этого руководства. Использование открытого пламени наносит ущерб фильтрам и может привести к загораниям, поэтому должно избегаться в любом случаи. Жаренье должно проводиться под надзором, чтобы избежать возможности возгорания раскаленного подсолнечного масла. ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут нагреваться. • Не подключать прибор к электрической сети до тех пор, пока установка полностью не закончена.

• То что касается технических мер и мер безопасности в применении до сброса паров строго придерживаться того что предусматривается по нормам локальных компетентных органов. • Всасываемый воздух не должен выпускаться в трубу, используемую для выбросов дымов приборами, работающими на газе или других топливах. • Не использовать или оставлять вытяжку без лампочек правильно установленных с риском получить удар электрическим током. • Никогда не использовать вытяжку без правильно установленной решётки! • Вытяжка НИКОГДА не должна использоваться, как опорная поверхность, если только не указано иначе. • Использовать только винты для фиксирования в комплекте с продуктом для установки или, если нет в комплекте, приобрести винты правильного типа. • Использовать правильную длину винтов, указанную в руководстве по установке. • В случае сомнений, консультироваться в авторизированном центре по обслуживанию или с квалифицированным персоналом.

• Неустановка соответствующих винтов и приспособлений для фиксирования в соответствии с этими инструкциями может привести к рискам электрического происхождения. • Не используйте устройство с программатором, таймером, отдельным пультом дистанционного управления или любым другим устройством, которое включается автоматически. Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие. Устройство разработано, испытано и изготовлено в соответствии с: • Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.

Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования. Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Использование с режиме отвода воздуха

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

Выводная труба не входит в комплект и должна быть приобретена отдельно. Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

Если вытяжка снабжена угольным фильтром, то уберите его. Подсоедините вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец). Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума. Производитель снимает с себя всякую ответственность по отношению выше сказанного. ! Использовать трубу с минимально необходимой длиной. ! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. Если вы хотите использовать устройство для отвода паров, пожалуйста, удалите угольный фильтр на вытяжке.

Использование в режиме рециркуляции воздуха Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 45cm – для электрических плит, и не менее 60cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это. *Пожалуйста, перед установкой ознакомьтесь с местным законодательством.

Электрическое соединение Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Примечание: Принадлежности, обозначенные знаком "(*)", являются опциональными, поставляемыми только на некоторые модели, или представляют собой детали, не входящие в комплект поставки, и которые закупаются отдельно.

Для очистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! При выполнении всех операций по техобслуживанию используйте рабочие перчатки. НЕ ОЧИЩАЙТЕ ДАТЧИК.

Рис. 9-20 Удерживает частицы жира, исходящие от плиты. Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание жирового фильтра, но его фильтрующая характеристика остается абсолютно неизменной. Для снятия жирового фильтра потяните к себе подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме рециркуляции)

Рис. 19 Удаляет неприятные запахи кухни. Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость). Угольный фильтр НЕ подлежит мойке или регенерации. Круглый угольный фильтр Покрыть фильтрами обе стороны для зачехления защитных решеток ротора двигателя, после чего вращать фильтр по часовой стрелке. Для снятия - вращать против часовой стрелки. Покупка угольного фильтра Угольный фильтр можно приобрести на сайте сервисного обслуживания или в сервисных центрах компании Samsung. Используйте информацию, указанную на последней странице данного руководства.

Замена ламп Вытяжка оборудована освещением на светодиодах LED. Светодиоды обеспечивают оптимальное освещение, их срок службы в 10 раз превышает срок работы традиционных лампочек, и позволяют экономить 90% электроэнергии. Для замены светодиодов обращаться в службу технического обслуживания.

прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован. Вытяжка имеет специальный кабель электропитания; в случае повреждения кабеля, необходимо заказать его в службе по техническому обслуживанию.

Установка Перед началом монтажа: • Проверьте, чтобы размеры приобретенного Вами изделия подходили к выбранному месту его монтажа. • Снимите угольный фильтр/ы, если они имеются (смотрите также соответствующий раздел). Фильтр/ы устанавливаются обратно, только если Вы хотите использовать вытяжку в режиме рециркуляции. • Проверьте, чтобы внутри вытяжки не оставалось предметов, помещенных туда на время ее транспортировки) (например, пакетиков с шурупами, листков гарантии и т.д.), если они имеются, выньте их и сохраните. Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

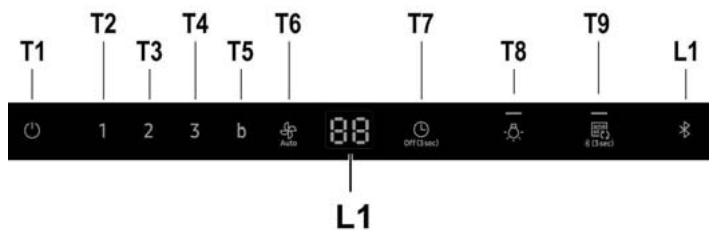

T1. ВКЛ/ВЫКЛ двигателя Нажмите кнопку Т1, чтобы включить скорость, установленную по умолчанию (скорость, установленная по умолчанию: низкая). Нажмите еще раз. Вытяжка перейдет в режим ожидания. T2. Низкая скорость Нажмите кнопку Т2, чтобы включить низкую скорость. T3. Средняя скорость Нажмите кнопку Т3, чтобы включить среднюю скорость. T4. Высокая скорость Нажмите кнопку Т4, чтобы включить высокую скорость.

T5. Повышенная скорость (Boost) Нажмите кнопку T5, чтобы включить повышенную скорость (Boost) на 5 минут. T6 Автоматическая регулировка скорости Вытяжка автоматически отрегулирует скорость вентилятора в зависимости от количества газа, поступающего с варочной поверхности. Нажмите кнопку T6 (Авто), после чего вытяжка перейдет в режим автоматической регулировки скорости. Датчик газа Вытяжка автоматически откалибрует данный датчик в течение 5-10 минут для первой операции. В течение этого периода поддерживайте постоянный состав и чистоту воздуха вокруг вытяжки. Калибровку газового датчика можно активировать, удерживая нажатой кнопку Авто в течение 3 секунд в режиме ожидания. Калибровка датчика Удерживайте нажатой кнопку T6 в течение 3 секунд в режиме ожидания, после чего вытяжка выполнит калибровку газового датчика на протяжении 510 минут. *Только в режиме ожидания Выбор режима варочной поверхности для датчика Пожалуйста, выберите правильный режим варочной поверхности, используя Выбор варочной поверхности для датчика. Нажмите и удерживайте кнопки T6 и T4 в течение 3 секунд в режиме ожидания. Вытяжки изменить режим варочной поверхности для датчика. GA : Газовая варочная поверхность EL : Электрическая варочная поверхность (по умолчанию) После установки режима варочной поверхности вытяжка автоматически выполнит калибровку в течение 5-10 минут. T7. Таймер ВКЛ/ВЫКЛ Нажмите кнопку T7 (Таймер) для установки времени работы. Удерживайте кнопку T7 в течение 3 секунд и функция Таймера отключится. T8. Освещение ВКЛ/ВЫКЛ Нажмите кнопку T8 для включения освещения в максимальном режиме. Нажмите кнопку T8 для уменьшения интенсивности освещения. Нажмите кнопку T8 третий раз для отключения освещения. ЗВУК ВКЛ/ВЫКЛ Нажмите кнопку Освещение на 3 секунды. Звук отключится. Нажмите кнопку Освещение на 3 секунды. Звук включится. Соединение (сопряжение) между вытяжкой и варочной поверхностью Можно выполнить соединение (сопряжение) вытяжки с варочной поверхностью Samsung посредством технологии Bluetooth. После выполнения соединения с варочной поверхностью вытяжка включится автоматически на Низкой скорости каждый раз при включении варочной поверхности. Отключение происходит также автоматически при отключении варочной поверхности. Кроме того, после соединения вытяжки с какой-либо варочной поверхностью можно скачать и установить на мобильное устройство приложение Smart Things и использовать его в следующих целях. • Проверьте и установите включение вытяжки и освещения, скорости работы и запрограммированное включение вытяжки (таймер) и параметра "time-up alarm". Для получения дополнительной информации относительно скачивания и использования приложения Smart Things на Вашем мобильном устройстве и порядке его использования для управления Вашей вытяжкой посетите сайт • www.samsung.com. T9. Соединение Bluetooth (сопряжение между вытяжкой и совместимой поверхностью Samsung) 1. Удерживайте нажатой кнопку T9 в течение 3 секунд. Включится режим сопряжения и замигает индикатор L1. 2. Нажмите кнопку Bluetooth на варочной поверхности. Индикатор на кнопке останется включенным, указывая на окончание процесса сопряжения, на дисплее загорится символ "bt". T9. Разъединение соединения Bluetooth (сброс) 1. Удерживайте нажатой в течение 3 секунд кнопку T8+T9 на вытяжке. 2. На дисплее появится сообщение "bt rt" , указывая на разъединение. ПРИМЕЧАНИЕ Детальное описание процедуры соединения обращайтесь к руководству по эксплуатации совместимой варочной поверхности Samsung.

Автоматическое соединение Автоматическое соединение позволяет синхронно и быстро работать, через соединение Bluetooth, вытяжке совместно с совместимой варочной поверхностью Samsung, после выполнения сопряжения между двумя устройствами. Для активации функции нажмите кнопку Auto Connectivity. Нажмите еще раз для отключения функции и отсоединения вытяжки от варочной поверхности. После соединения двух устройств, каждый раз при включении варочной поверхности на вытяжке автоматически загорается освещение и активируется Низкая скорость. Устройство и освещение автоматически отключаются при отключении варочной поверхности. Вытяжкой можно управлять с помощью приложения Smart Things как описано выше. T9. Включение/выключение автоматического соединения 1. Нажмите кнопку T9 для активации функции. 2. Вытяжка и освещение включаются и выключаются в зависимости от состояния варочной поверхности, как описано выше. 3. Еще раз нажмите кнопку для отключения функции. Использование функции Автоматического подключения при выключенной варочной поверхности При использовании функции автоматического подключения в режиме автоматической регулировки скорости, вытяжка автоматически установит время таймера равным 10 минутам с использованием газового датчика, если варочная поверхность отключена.

Пиктограмма на дисплее

Удаленное управление с помощью приложения Smart Things

Автоматическое подключение

Сброс индикатора засорения фильтра • Удерживайте нажатой кнопку T1 до подачи звукового сигнала. • Светодиод 1 (жироулавливающий фильтр) или светодиод 2 (фильтр с активированным углем) прекратит мигать. ВКЛ/ВЫКЛ индикатора засорения фильтра с активированным углем • Удерживайте нажатыми в течение 3 секунд кнопки T2 и T3 чтобы включить (ВКЛ) индикатор засорения фильтра с активированным углем. • Удерживайте нажатыми в течение 3 секунд кнопки T2 и T3 чтобы выключить (ВЫКЛ) индикатор засорения фильтра с активированным углем.

NK36N9804VB*, NK24N9804VB* Данные, определенные в соответствии с постановлением (EC) NO 1275/2008. Потребляемая мощность в режиме ожидания (Вт): 1,90 Вт. Bluetooth Период времени для управления питанием (мин.): 3 мин. Устройство отключено

Потребляемая мощность (Вт): 0,48 Вт Период времени для управления питанием (мин.): 3 мин.

Что делать, если на дисплее отображается надпись «EL». Во время отображения круга на дисплее вытяжка работает неправильно.

Вытяжка начинает калибровку датчика.

Подождите 5-10 минут до завершения процесса калибровки. Подробную информацию см. в указания к датчику в руководстве.

Что делать, если я использую газовую варочную панель?

Необходимо изменить режим датчика для газовой плиты.

Нажмите T4 + T6 в течение 3 секунд. Затем подождите 5-10 минут до завершения процесса калибровки.

Что делать, если автоматический режим работает неправильно.

Алгоритм датчика нестабилен.

Нажмите кнопку T6 в течение 3 секунд. Затем вытяжка снова начнет калибровку. После калибровки автоматический режим будет отличным.

Что нужно делать, если кнопка работает неправильно.

не является кнопкой. Это индикатор состояния подключения

Пожалуйста, нажмите кнопку T9 в течение 3 сек. вместо индикатора.

Максимальная мощность передатчика Bluetooth ПРИМЕЧАНИЕ Настоящим компания Samsung Electronics заявляет, что устройство типа радиооборудования соответствует директиве 2014/53 / ЕС. Полный текст декларации соответствия ЕС доступен по следующему интернет-адресу: Официальную декларацию соответствия можно найти по адресу http://www.samsung.com, перейдите в раздел Поддержка> Поиск поддержки товаров и введите название модели. Диапазон частот: 2402 МГц ~ 2480 МГц Bluetooth Мощность передатчика (Макс.): 5 dBm Устранение проблем Ошибка может возникнуть из-за незначительной информации, которую вы можете исправить самостоятельно с помощью следующих инструкций. Не пытайтесь продолжать ремонтировать устройство, если следующие инструкции не помогают в каждом конкретном случае. ПРЕДУПРЕЖДЕНИЕ Ремонт устройства должен выполняться только квалифицированным специалистом. Неправильно выполненный ремонт может привести к значительному риску для пользователя. Если ваше устройство нуждается в ремонте, обратитесь в центр обслуживания клиентов. Проблема

Что делать, если вытяжка не работает?

Что делать, если сенсорное управление вытяжки не работает?

Что делать, если соединение Bluetooth не работает.

Предохранитель в проводке дома поврежден.

Если предохранители срабатывают неоднократно, обратитесь к авторизованному электрику.

Случайно нажата кнопка питания.

Устройство включено правильно.

Вытяжке необходимо 5 секунд для достижения точной скорости.

Подождите 5 секунд после включения вытяжки.

Панель управления загрязнена посторонними предметами или жидкостью.

Очистите панель управления.

См. руководство по эксплуатации совместимой варочной панели Samsung.

Только совместимая варочная панель Samsung может подключаться к вытяжке с помощью соединения Bluetooth

Вытяжка подключена к другому устройству.

Отключите соединение Bluetooth (выполните сброс сопряжения, удерживайте кнопки T8 + T9 в течение 3 секунд), а затем снова активируйте процесс подключения Bluetooth.

Соединение Bluetooth (сопряжение) нестабильно.

Отключите питание более, чем на 30 секунд. Затем перезапустите устройство. Затем отключите соединение Bluetooth, после чего снова активируйте процесс подключения Bluetooth.

Дистанционно управление от Приложение Smart Things

Моля, натиснете T9 за 3 сек. Индикатора. вместо

www.samsung.com/ru/support
