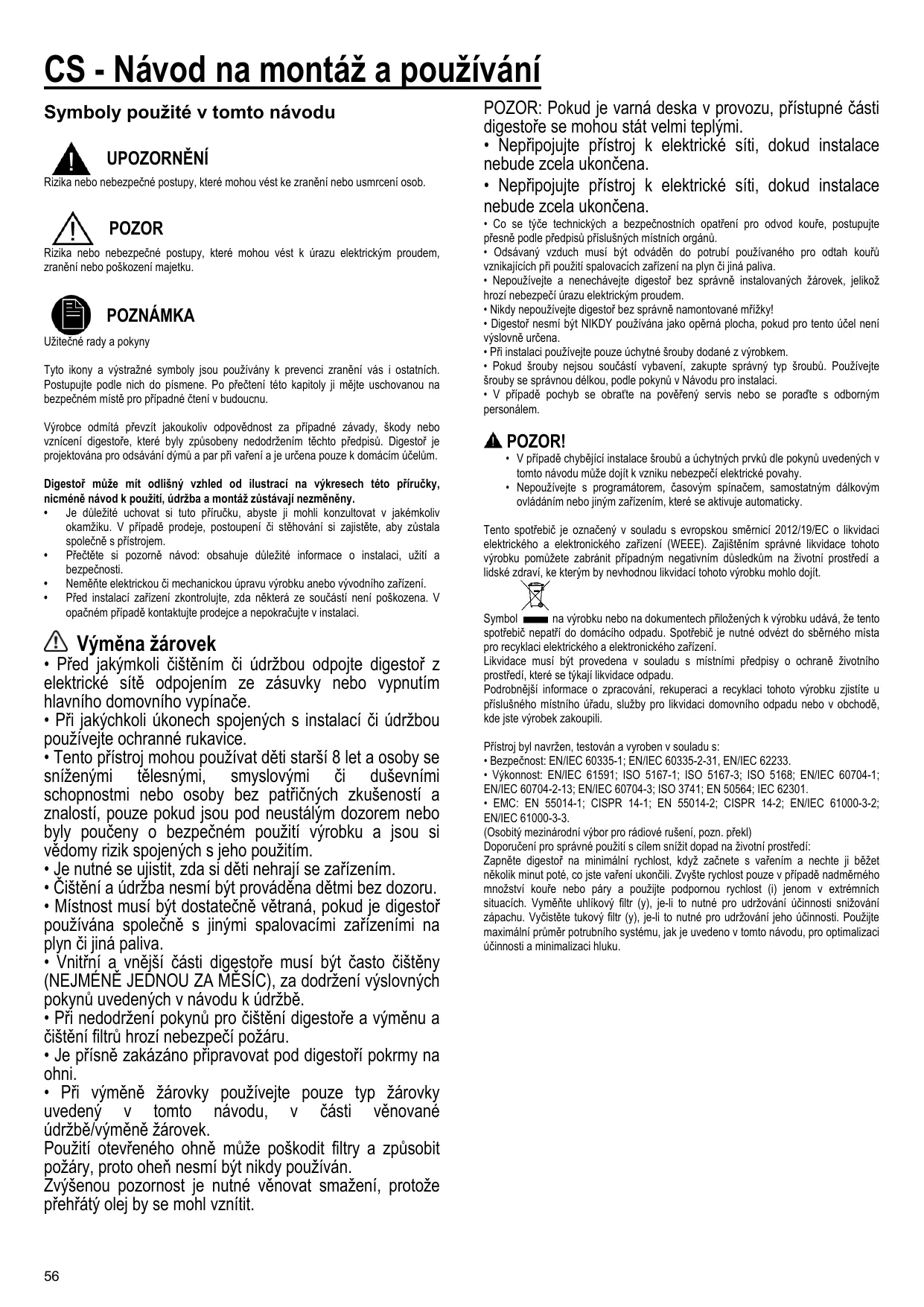

CS - Návod na montáž a používání Symboly použité v tomto návodu UPOZORNĚNÍ Rizika nebo nebezpečné postupy, které mohou vést ke zranění nebo usmrcení osob.

POZOR Rizika nebo nebezpečné postupy, které mohou vést k úrazu elektrickým proudem, zranění nebo poškození majetku.

POZNÁMKA Užitečné rady a pokyny Tyto ikony a výstražné symboly jsou používány k prevenci zranění vás i ostatních. Postupujte podle nich do písmene. Po přečtení této kapitoly ji mějte uschovanou na bezpečném místě pro případné čtení v budoucnu. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům. Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny. • Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. • Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. • Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. • Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače. • Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice. • Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím. • Je nutné se ujistit, zda si děti nehrají se zařízením. • Čištění a údržba nesmí být prováděna dětmi bez dozoru. • Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. • Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě. • Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru. • Je přísně zakázáno připravovat pod digestoří pokrmy na ohni. • Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán. Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými. • Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. • Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů. • Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva. • Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem. • Nikdy nepoužívejte digestoř bez správně namontované mřížky! • Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena. • Při instalaci používejte pouze úchytné šrouby dodané z výrobkem. • Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. • V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. • Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky. Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

na výrobku nebo na dokumentech přiložených k výrobku udává, že tento Symbol spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Přístroj byl navržen, testován a vyroben v souladu s: • Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. (Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl) Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům. Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty. Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba). Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost. ! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. Pokud chcete používat extrakční provedení, odstraňte z digestoře uhlíkový filtr.

Filtrační provedení Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45cm v případě elektrických sporáků 60cm v případě plynových či smíšených sporáků. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit. *před instalací zkontrolujte místní předpisy.

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL! U všech činností údržby používejte rukavice. NEČISTĚTE ČIDLO.

Obr. 9-20 Zadržuje částice tuku uvolňující se při vaření. Tukový filtr se musí 1 x do měsíce vyčistit . Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 19 Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu). NEMŮŽE být umýván či regenerován. Kruhový filtr s uhlíkem Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček. K odmontování otáčejte proti směru hodinových ručiček. Zakoupení uhlíkového filtru Uhlíkový filtr je možné zakoupit na internetových stránkách asistenční služby nebo v servisním středisku společnosti Samsung. Odkazujeme na informace uvedené na poslední stránce tohoto návodu.

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie. Pro výměny se obraťte na servisní službu.

Elektrické připojení Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace Před zahájením instalace: • Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. • Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. • Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř. Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

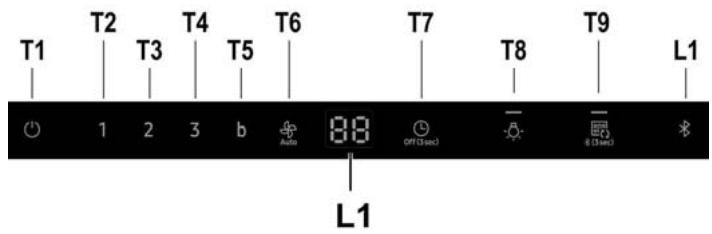

T1. ON/OFF Motoru Stiskněte tlačítko T1 pro aktivaci výchozí rychlosti (výchozí rychlost : nízká). Stiskněte znovu, odsávač par se vrátí do režimu stand-by. T2. Nízká rychlost Stiskněte tlačítko T2 pro aktivaci nízké rychlosti. T3. Střední rychlost Stiskněte tlačítko T3 pro aktivaci střední rychlosti. T4. Vysoká rychlost Stiskněte tlačítko T4 pro aktivaci vysoké rychlosti. T5. Intenzivní rychlost (Boost) Stiskněte tlačítko T5 pro aktivaci intenzivní rychlosti (Boost) na 5 minut. T6 Automatická rychlost Digestoř bude automaticky nastavovat rychlost ventilátoru podle výparů přicházejících z varné desky. Stiskněte tlačítko T6 (Auto) a digestoř bude aktivovat Automatickou rychlost.

O výparovém čidle Digestoř bude automaticky kalibrovat toto čidlo 5-10 minut při prvním použití. Během této doby udržujte kolem digestoře čistý a stabilní vzduch. Kalibrace výparového čidla může být provedena stisknutím tlačítka Auto na 3 sekundy v módu standby. Kalibrace čidla Stiskněte tlačítko T6 na 3 sekundy v módu standby a digestoř spustí kalibraci výparového čidla na 5-10 minut. *Pouze mód Standby

Automaticý časovač, když je varná deska vypnutá Při použití funkce Automatického připojení s Automatickou rychlostí digestoř automaticky nastaví 10 min časovač podle výparového čidla, když je varná deska vypnutá.

Mód volby varné desky pro čidlo Nastavte správný mód varné desky pomocí volby varné desky pro čidlo. Stiskněte tlačítko T6 a T4 na 3 sekundy v módu standby. Digestoř změní mód varné desky pro čidlo. GA : plynová varná deska EL : elektrická varná deska (defaultní) Po nastavení módu varné desky bude digestoř automaticky aktivovat kalibraci na 5-10 minut. T7. Časovač ON/OFF Stiskněte tlačítko T7 (Časovač) pro nastavení provozní doby. Stiskněte tlačítko T7 na 3 sekundy a funkce Časovače se vypne. T8. Světlo ON/OFF Stiskněte tlačítko T8 a světlo se rozsvítí s vysokým nastavením. Stiskněte tlačítko T8 a světla se ztlumí Stiskněte tlačítko T8 potřetí a světla se vypnou. ZVUK ON/OFF Stiskněte tlačítko Světlo na 3 sekundy. Zvuk se vypne. Stiskněte tlačítko Světlo na 3 sekundy. Zvuk se zapne. Připojení (spárování) mezi digestoří a varnou deskou Je možné připojit (spárovat) digestoř s kompatibilní varnou deskou Samsung pomocí technologie Bluetooth. Po připojení s kompatibilní varnou deskou se digestoř automaticky zapne při Nízké Rychlosti po každém zapnutí varné desky a automaticky se vypne po jejím vypnutí. Dále pak, připojením digestoře ke kompatibilní varné desce, je možné stáhnout a nainstalovat na mobilní zařízení aplikaci Smart Things a používat ji pro následující účely: • Kontrola a nastavení zapnutí digestoře a světla, provozní rychlosti a naprogramovaného vypnutí digestoře (časovač) a “time-up alarm". Další informace o „stahování“ a používání aplikace Smart Things na vašem mobilním zařízení a o tom, jak ji používat k ovládání vaší digestoře, navštivte: • www.samsung.com. T9. Připojení Bluetooth (spárování mezi digestoří a kompatibilní deskou Samsung) 1. Stiskněte tlačítko T9 na digestoři na 3 sekundy. Mód spárování se bude aktivovat a ukazatel L1 bude blikat. 2. Stiskněte tlačítko Bluetooth na varné desce. Ukazatel na tlačítku zůstane svítit, což indikuje ukončení spárování, na displeji se rozsvítí symbol “bt". T9. Odpojení Bluetooth (reset) 1. Stiskněte a držte 3 sekundy stlačené tlačítko T8+T9 na digestoři. 2. Na displeji se objeví "bt rt" na znamení, že došlo k odpojení. POZNÁMKA Podrobný popis postupu připojení naleznete v návodu k použití kompatibilní varné desky Samsung. Automatické připojení Automatické připojení umožňuje harmonický a rychlý provoz, pomocí Bluetooth, digestoře a kompatibilní varné desky Samsung,.po spárování těchto dvou zařízení. Pro aktivaci funkce stiskněte tlačítko Auto Connectivity. Opětovným stisknutím deaktivujete funkci a odpojíte digestoř od varné desky. Když jsou digestoř a varná deska připojeny, automaticky se při každém zapnutí varné desky na digestoři rozsvítí kontrolka a Nízká Rychlost. Rychlost a světlo se automaticky vypnou po vypnutí varné desky. Digestoř lze ovládat pomocí aplikace Smart Things, jak bylo popsáno výše. T9. Automatické připojení ON/OFF 1. Pro aktivaci funkce stiskněte tlačítko T9. 2. Rychlost digestoře a světlo se zapínají a vypínají podle stavu varné desky, jak bylo popsáno výše. 3. Znovu stiskněte pro deaktivaci funkce.

Vzdálené ovládání aplikací Smart Things

Automatické připojení

X X O O X O O O O Reset ukazatele nasycení filtru • Stiskněte tlačítko T1 až do zvukového signálu. • LED 1 (tukový filtr) nebo LED 2 (uhlíkový filtr) přestanou blikat. ON/OFF ukazatele nasycení uhlíkového filtru • Stiskněte na 3 sekundy tlačítka T2 a T3 pro aktivaci (ON) ukazatele nasycení uhlíkového filtru. • Stiskněte na 3 sekundy tlačítka T2 a T3 pro deaktivaci (OFF) ukazatele nasycení uhlíkového filtru.

NK36N9804VB*, NK24N9804VB* Datum stanoveno v souladu s nařízením (ES) č.1275/2008. Mód Stand-by Spotřeba energie (W): 1.90W. Bluetooth Doba pro řízení napájení (min.): 3 min. Spotřeba energie (W): 0.48W Mód Off Doba pro řízení napájení (min.): 3min. Bluetooth max vysílací výkon POZNÁMKA Společnost Samsung Electronics prohlašuje, že typ přístroje s rádiovým zařízením je v souladu se směrnicí 2014/53/EU. Úplné znění prohlášení o shodě EU je k dispozici na těchto internetových stránkách: Oficiální Prohlášení o shodě naleznete na stránkách http://www.samsung.com, přejděte na Podpora > Vyhledat podporu produktu a zadejte název modelu. Frekvenční rozsah: 2402 MHz ~ 2480 MHz Bluetooth Výkon vysílače (Max): 5 dBm Odstraňování závad Porucha může být výsledkem nedostatečných informací a můžete ji opravit sami podle následujících instrukcí. Nepokoušejte se provádět další opravy, pokud následující instrukce v konkrétním případě nepomohou. UPOZORNĚNÍ Opravu přístroje může provádět pouze kvalifikovaný servisní technik. Nesprávně provedené opravy mohou mít za následek značné riziko pro uživatele. Jestliže Váš přístroj potřebuje opravu, obraťte se na Vaše zákaznické servisní středisko.

Pravděpodobná příčina

Pojistka v domovní elektroinstalaci není neporušený.

Pokud se pojistky často aktivují, zavolejte autorizovaného elektrikáře.

Zapínací tlačítko bylo náhodně stisknuto.

Přístroj je správně zapnutý.

Digestoř potřebuje 5 s, aby mohla fungovat se správnou rychlostí.

Počkejte 5 s po spuštění digestoře.

Ovládací panel je znečištěn cizími předměty nebo kapalinou.

Vyčistěte ovládací panel.

Řiďte se návodem k obsluze příslušné kompatibilní varné desky Samsung.

Pouze kompatibilní varná deska Samsung může být připojena k digestoři pomocí Bluetooth

Digestoř je připojena k jinému spotřebiči.

Aktivujte odpojení Bluetooth (reset párování, T8+T9 na 3 s) a poté opět aktivujte proceduru připojení Bluetooth.

Připojení Bluetooth (párování) není stabilní.

Odpojte napájení na déle než 30 sekund. Znovu spusťte přístroj. Poté aktivujte odpojení Bluetooth a znovu aktivujte proceduru připojení Bluetooth.

Co mám dělat, jestliže se na displeji zobrazuje „EL“. Během zobrazování kruhu na displeji digestoř nefunguje správně.

Digestoř spustí kalibraci snímače.

Počkejte 5-10 minut na provedení kalibrace. Podrobnější informace viz instrukce ke snímači v návodu.

Co mám dělat, jestliže používám plynovou varnou desku?

Je třeba změnit mód snímače na mód pro plynovou varnou desku.

Stiskněte T4 + T6 na 3 s. Poté počkejte 5-10 minut na provedení kalibrace.

Co mám dělat, jestliže mód Auto nefunguje správně.

Algoritmus snímače není stabilní.

Stiskněte tlačítko T6 na 3 s. Poté digestoř opět spustí kalibraci. Po kalibraci bude mód Auto v pořádku.

Co mám dělat, jestliže tlačítko nefunguje správně.

není tlačítko. Je to indikátor stavu připojení

Stiskněte T9 na 3 s místo indikátoru.

Co mám dělat, když digestoř nefunguje?

Co mám dělat, jestliže dotykové ovládání digestoře nefunguje?

Co mám dělat, jestliže připojení Bluetooth nefunguje.
