MANUALE UTENTE NK36N9804VB - NK36N9804VB/UR SAMSUNG

IT Istruzioni di montaggio e d'uso DE Montage- und Gebrauchsanweisung ES Montaje y modo de empleo FR Instructions pour l'installation et mode d'emploi EN Instruction on mounting and use NL Installatiehandleiding en gebruiksaanwijzing PT Instruções para instalação e utilização RU Инструкция по монтажу и эксплуатации UK Інструкція з монтажу та експлуатації RO Instrucțiuni de montaj și utilizare PL Instrukcja montażu i obsługi CS Návod na montáž a používání SK Návod k montáži a užití BG Инструкция за монтаж и употреба MK Упатство за монтажа и ракување SR Uputstva za montažu i upotrebu SQ Udhëzime montimi dhe përdorimi HR Upute za montažu i za uporabu SL Navodila za montažo in uporabo KK Монтаждау мен пайдалану нұсқауы UZ O‘rnatish va foydalanish bo‘yicha qo‘llanma TR Montaj ve kullanım talimatları DA Bruger- og monteringsvejledning NO Instrukser for montering og bruk FI Asennus- ja käyttöohjeet SV Monterings- och bruksanvisningar HU Felszerelési és használati utasítás

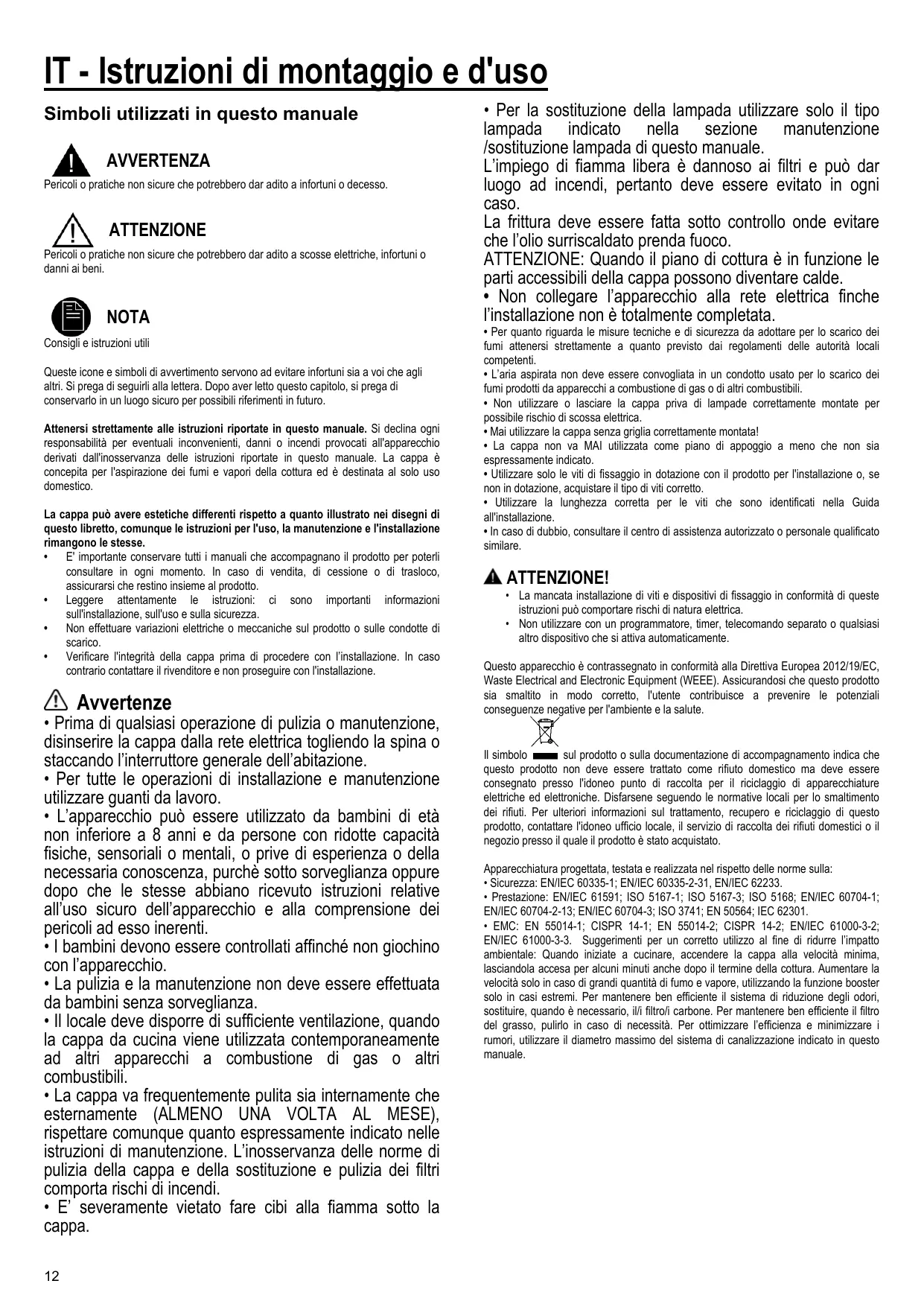

IT - Istruzioni di montaggio e d'uso Simboli utilizzati in questo manuale AVVERTENZA Pericoli o pratiche non sicure che potrebbero dar adito a infortuni o decesso.

ATTENZIONE Pericoli o pratiche non sicure che potrebbero dar adito a scosse elettriche, infortuni o danni ai beni.

NOTA Consigli e istruzioni utili Queste icone e simboli di avvertimento servono ad evitare infortuni sia a voi che agli altri. Si prega di seguirli alla lettera. Dopo aver letto questo capitolo, si prega di conservarlo in un luogo sicuro per possibili riferimenti in futuro. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. • E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. • Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. • Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. • Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. • Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. • L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere controllati affinché non giochino con l’apparecchio. • La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. • Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. • La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. • E’ severamente vietato fare cibi alla fiamma sotto la cappa. 12

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. • Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. • L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. • Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. • Mai utilizzare la cappa senza griglia correttamente montata! • La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. • Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. • Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. • In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

• La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. • Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di accompagnamento indica che Il simbolo questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla: • Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il tubo di evacuazione non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. Se si vuole utilizzare in versione aspirante rimuovere i filtri al carbone dalla cappa.

Manutenzione Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Per tutte le operazioni di manutenzione utilizzare guanti da lavoro. NON PULIRE IL SENSORE.

Fig. 9-20 Trattiene le particelle di grasso derivanti dalla cottura. Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 19 Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità). NON può essere lavato o rigenerato Filtro al carbone circolare Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiche girare in senso orario. Per lo smontaggio girare in senso antiorario.

L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Acquisto del filtro al carbone Il filtro al carbone può essere acquistato sul sito web del Servizio di Assistenza o presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate nell'ultima pagina di questo manuale.

Sostituzione Lampade

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 60cmin caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. *verificare la regolazione locale prima dell'installazione.

Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica.

Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Prima di iniziare con l'installazione: • Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta. • Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante. • Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato. La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

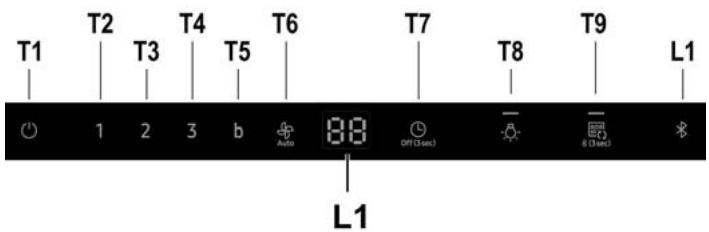

T1. ON/OFF Motore Premere il tasto T1 button per attivare la velocità di default (Velocità di default : Bassa). Premere ancora, la cappa ritorna in stand-by. T2. Velocità Bassa Premere il tasto T2 per attivare la velocità bassa. T3. Velocità Media Premere il tasto T3 per attivare la velocità media. T4. Velocità Alta Premere il tasto T4 per attivare la velocità alta. T5. Velocità Intensiva (Boost) Premere il tasto T5 per attivare la velocità intensiva (Boost) per 5 minuti. T6 Velocità automatica La cappa regola automaticamente la velocità della ventola in base ai fumi provenienti dal piano di cottura. Premendo il tasto T6 (Auto) la cappa si attiva a Velocità Automatica.

Sensore fumi La cappa esegue una calibrazione automatica di questo sensore per 5-10 minuti alla prima messa in esercizio. In questo lasso di tempo, tenere pulita e stabile l'aria attorno alla cappa. La calibrazione del sensore fumi si può avviare premendo il tasto Auto per 3 secondi in modalità standby. Calibrazione del sensore Premendo il tasto T6 per 3 secondi in modalità standby la cappa avvia la calibrazione del sensore fumi, operazione che durerà 5 minuti. *Solo modalità standby

Timer automatico con piano di cottura spento Se si usa la funzione Connettività automatica con Velocità automatica, la cappa imposta automaticamente il timer a 10 min in base al sensore fumi se il piano di cottura è spento.

Selettore modalità piano di cottura per sensore Impostare la modalità piano di cottura corretta usando l'apposito selettore. Premere i tasti T6 e T4 per 3 secondi in modalità standby. La cappa modificherà la modalità del piano di cottura per il sensore. GA: Piano di cottura a gas EL: Piano di cottura elettrico (predefinito) Dopo aver impostato la modalità piano di cottura, la cappa avvia automaticamente la calibrazione per 5-10 minuti. T7. ON/OFF timer Premere il tasto T7 (Timer) per impostare il tempo di funzionamento. Premere il tasto T7 per 3 secondi per spegnere la funzione Timer. T8. ON/OFF luce Premere il tasto T8 per accendere la luce a un livello alto. Premere il tasto T8 per abbassare la luce a un livello inferiore. Premere il tasto T8 una terza volta per spegnere la luce. ON/OFF allarme Premere il tasto della luce per 3 secondi per spegnere l'allarme. Premere il tasto della luce per 3 secondi per accendere l'allarme.

Telecomando con app Samsung Smart Things

Connettività automatica

X X O O X O O O O Reset indicatore di saturazione filtro • Premere il tasto T1 fino al segnale sonoro. • Il LED 1 (filtro antigrasso) o il LED 2 (filtro ai carboni attivi) smettono di lampeggiare. ON/OFF indicatore di saturazione Filtro ai carboni attivi • Premere per 3 secondi il tasto T2 e T3 per attivare (ON) l'indicatore di saturazione del filtro ai carboni attivi. • Premere per 3 secondi il tasto T2 e T3 per disattivare (OFF) l'indicatore di saturazione del filtro ai carboni attivi.

NK36N9804VB*, NK24N9804VB* Collegamento (accoppiamento) tra cappa e piano di cottura E' possibile collegare (accoppiare) la cappa a un piano di cottura Samsung compatibile tramite tecnologia Bluetooth. Dopo aver eseguito il collegamento con un piano di cottura compatibile, la cappa si accenderà automaticamente alla Velocità Bassa ogni qualvolta si accende il piano di cottura, per spegnersi automaticamente con lo spegnimento del piano di cottura. Inoltre, collegando la cappa ad un piano di cottura compatibile, è possibile scaricare e installare su di un dispositivo mobile la applicazione Smart Things e utilizzarla per i seguenti scopi: • Verificare e impostare l'accenzione della cappa e della luce, la velocità di funzionamento e lo spegnimento programmato della cappa (timer) e il "time-up alar". Per maggiori informazioni relativamente al "download" e uso della applicazione Smart Things sul Vostro dispositivo mobile e su come utilizzarla per il controllo della vostra cappa, visitate: • www.samsung.com. T9. Connessione Bluetooth (Accoppiamento tra cappa e piano compatibile Samsung) 1. Premere il tasto T9 sulla cappa per 3 secondi. Si attiva la modalità accoppiamento e l'indicatore L1 lampeggia. 2. Premere il tasto Bluetooth sulla piano di cottura. L'indicatore sul tasto rimane acceso ad indicare la fine del processo di accoppiamento, sul display si accende il simbolo "bt". T9. Disconnessione Bluetooth (Reset) 1. Premere e mantenere premuto per 3 sec. il tasto T8+T9 sulla cappa. 2. Sul display appare "bt rt" ad indicare l'avvenuta disconnessione. NOTA Per una descrizione dettagliata della procedura di collegamento, consultare il manuale d'uso del piano di cottura Samsung compatibile. Connnettività automatica La connettività automatica permette di far funzionare in sintonia e velocemente, tramite Bluetooth, la cappa ad un piano di cottura Samsung compatibile, dopo aver eseguito l'accoppiamento tra i due apparecchi. Per attivare la funzione premere il tasto Auto Connectivity. Premere ancora per disattivare la funzione e scollegare la cappa dal piano di cottura. A cappa e piano di cottura connessi, ogni qualvolta si accende il piano di cottura, sulla cappa si accende automaticamente la luce e la Velocità Bassa. Velocità e luce si spengono automaticamente con lo spegnimento del piano di cottura. E' possibile controllare la cappa con la applicazione Smart Things come sopra descritto. T9. Connettività automatica ON/OFF 1. Premere il tasto T9 per attivare la funzione. 2. La velocità della cappa e la lucde si accendono e spengono in base allo stato delpiano di cottura come sopra descritto.. 3. Premere ancora per disattivare la funzione.

Dati determinati in accordo con il Regolamento (CE) N° 1275/2008. Consumo di energia in modalità standby (W): 1,90W. Bluetooth Tempo per gestione risparmio energetico (min.): 3 min. Modalità spento

Consumo di energia (W): 0,48 W Tempo per gestione risparmio energetico (min.): 3 min.

Potenza max trasmettitore Bluetooth NOTA Samsung Electronics con la presente dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE. Il testo completo delle dichiarazione di conformità UE è disponibile al seguente indirizzo internet: La Dichiarazione di conformità ufficiale è disponibile al link http://www.samsung.com, alla sezione Supporto > Seleziona il tipo di prodotto, scegliendo il nome del modello. Gamma di frequenza: 2402 MHz ~ 2480 MHz Bluetooth Potenza trasmettitore (max): 5 dBm

Individuazione e risoluzione guasti È possibile risolvere autonomamente i problemi di minore entità che potrebbero presentarsi eseguendo semplici regolazioni con l'aiuto delle seguenti istruzioni. Non tentare di eseguire altre riparazioni se le istruzioni non risultano utili per il proprio caso specifico. AVVERTENZA Le riparazioni all'apparecchio vanno affidate solo a un tecnico di assistenza qualificato. Le riparazioni eseguite in maniera inadeguata possono mettere gravemente a rischio l'utilizzatore. Se l'apparecchio necessita di riparazioni, contattare il proprio centro assistenza locale.

Il fusibile dell'impianto elettrico della casa è danneggiato.

Se i fusibili saltano diverse volte, contattare un elettricista autorizzato.

Il tasto di accensione è stato premuto inavvertitamente.

L'apparecchio è stato acceso correttamente.

La cappa impiega 5 secondi per raggiungere l'esatta velocità di esercizio.

Attendere 5 secondi dopo aver acceso la cappa.

Il pannello di controllo è stato contaminato da oggetti estranei o liquidi.

Pulire il pannello di controllo.

Vedere il manuale utente di un piano di cottura Samsung compatibile.

È possibile connettere alla cappa via Bluetooth solo piani di cottura Samsung compatibili.

La cappa è connessa a un altro apparecchio.

Attivare la disconnessione Bluetooth (Reset accoppiamento, T8+T9 per 3 secondi) e riattivare il processo di connessione Bluetooth.

Connessione (accoppiamento) Bluetooth non stabile.

Staccare l'alimentazione per più di 30 secondi. Riavviare l'apparecchio. Attivare la disconnessione Bluetooth e riattivare il processo di connessione Bluetooth.

Cosa fare se sul display si accende la scritta "EL"? Durante la visualizzazione del cerchio sul display, la cappa non funziona correttamente.

La cappa avvia la calibrazione del sensore.

Attendere per 5-10 minuti il completamento della calibrazione. Per maggiori informazioni consultare le istruzioni del sensore nel manuale.

Cosa fare se la cucina è dotata di un piano di cottura a gas?

Cambiare la modalità del sensore in Piano di cottura a gas.

Premere T4 + T6 per 3 secondi, poi attendere per 5-10 minuti il completamento della calibrazione.

Cosa fare se la modalità Auto non funziona correttamente?

L'algoritmo del sensore non è stabile.

Premere il tasto T6 per 3 secondi. A questo punto la cappa riavvia la calibrazione. Dopo la calibrazione, la modalità Auto dovrebbe funzionare correttamente.

Cosa fare se il tasto non funziona correttamente?

Il non è un tasto. È una spia dello stato di connessione.

Premere il tasto T9 per 3 secondi e non l'indicatore .

Cosa fare se la cappa non funziona?

Cosa fare se il pannello di controllo touch della cappa non funziona?

Cosa fare se la connessione Bluetooth non funziona?
