РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RGM91IN ROSIERES

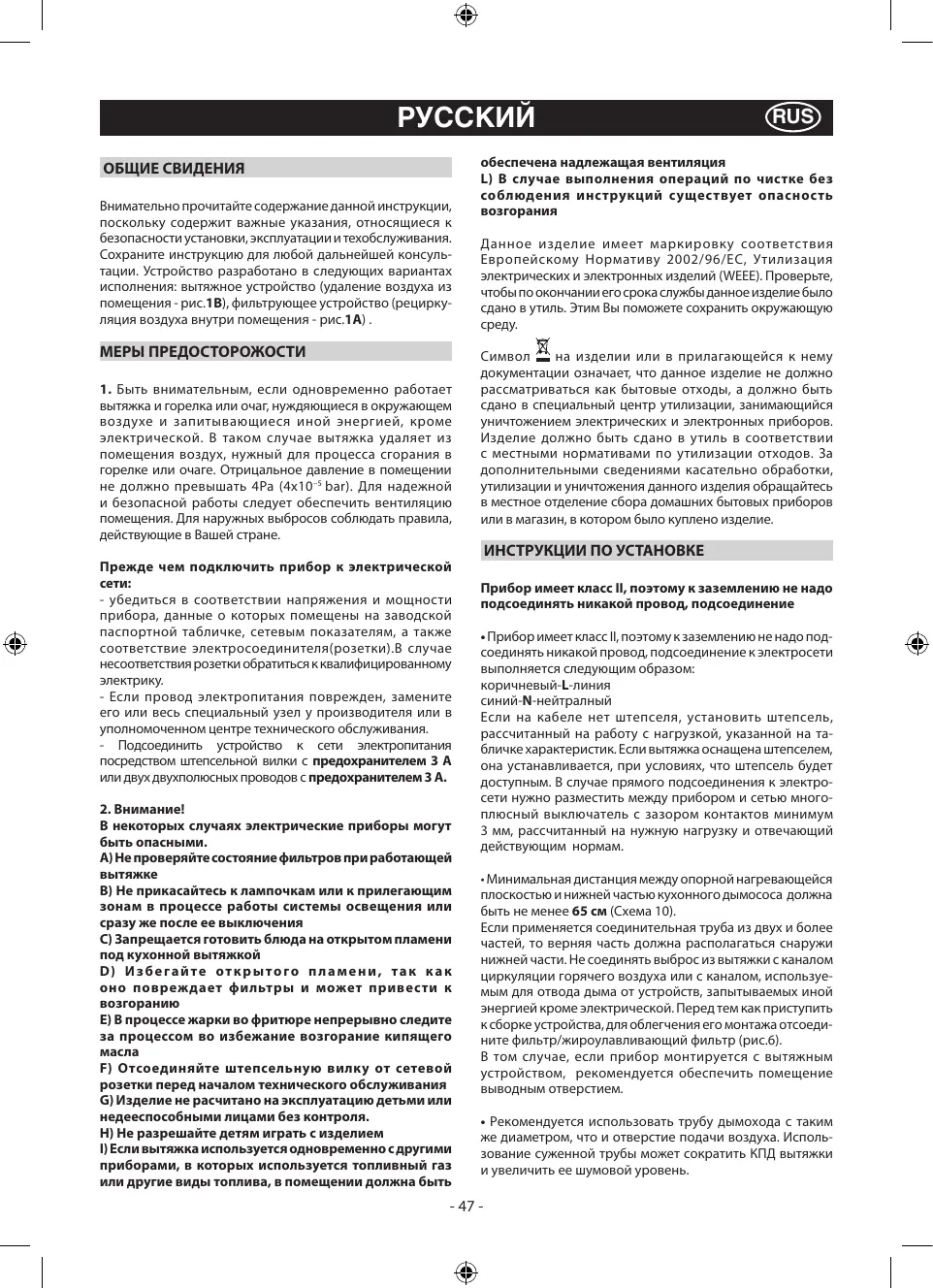

ОБЩИЕ СВИДЕНИЯ Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - рис.1A) . МЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает

вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10 –5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране. Прежде чем подключить прибор к электрической - убедиться в соответствии напряжения и мощности прибора, данные о которых помещены на заводской паспортной табличке, сетевым показателям, а также соответствие электросоединителя(розетки).В случае несоответствия розетки обратиться к квалифицированному - Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания. - Подсоединить устройство к сети электропитания посредством штепсельной вилки с предохранителем 3 А или двух двухполюсных проводов с предохранителем 3 А.

В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работающей В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием

I) Если вытяжка используется одновременно с другими

приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть RUS обеспечена надлежащая вентиляция L) В случае выполнения операций по чистке без соблюдения инструкций существует опасность Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие. ИНСТРУКЦИИ ПО УСТАНОВКЕ Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение

• Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение к электросети выполняется следующим образом: коричневый-L-линия синий-N-нейтралный Если на кабеле нет штепселя, установить штепсель, расcчитанный на работу с нагрузкой, указанной на табличке характеристик. Если вытяжка оснащена штепселем, она устанавливается, при условиях, что штепсель будет доступным. В случае прямого подсоединения к электросети нужно разместить между прибором и сетью многоплюсный выключатель с зазором контактов минимум 3 мм, расcчитанный на нужную нагрузку и отвечающий действующим нормам.
• Минимальная дистанция между опорной нагревающейся плоскостью и нижней частью кухонного дымососа должна быть не менее 65 см (Схема 10). Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (рис.6). В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.
• Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

Прежде чем приступать к установке колпака, необходимо выполнить следующие действия, указанные на рисунке

1 - достать из упаковки корпус колпака B и стекло A и

разместить их в горизонтальном положении на прочной поверхности.

2 - Взять стекло A и разместить его на корпусе колпака B.

3 - Закрепить окончательно стекло на корпусе колпака

с помощью 4 втулок C и 4 болтов D, как указано на ПРИКРЕПЛЕНИЕ К СТЕНЕ Выполните отверстия A, соблюдая указанные расстояния (рис.2). Прикрепите устройство к стене при помощи регулируемого кронштейна, выровняйте устройство в горизонтальном положении. Прикрепите окончательно колпак двумя винтами A (Схема 5 – Фаза 2). . В зависимости от варианта монтажа используйте винты (шурупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должен быть смонтирован колпак. МОНТАЖ ДЕКОРАТИВНЫХ ТЕЛЕСКОПИЧЕСКИХ СБОРОЧНЫХ ЭЛЕМЕНТОВ - ВЫТЯЖКА С ОТВОДОМ В Внимание! Перед сборкой загните внутрь язычок нижней части вытяжки плоскогубцами, как показано на схеме 5, фаза 1. Предварительно выполните подводку электропроводов внутри декоративного сборочного элемента. Если ваша вытяжка работает в отводном режиме, необходимо подготовить отверстие дымоудаления. Отрегулируйте ширину поддерживающего кронштейна верхнего сборочного элемента (рис.3). Прикрепите его к потолку винтами A так, чтобы обеспечить его соосность с вашим колпаком (рис.3), соблюдая расстояние от потолка, указанное на рис. 2. Соедините фланец C с отверстием для выведения воздуха посредством соединительной трубы (Схема 5 – Фаза 2). Вставьте верхний сборочный элемент в нижний. Прикрепите нижний сборочный элемент к колпаку, используя винты B, которые прилагаются (Схема 5 – Фаза 2), сместите верхний сборочные элемент до кронштейна и прикрепите его винтами B (рис.3). Снимите угольные фильтры, уже установленные в вытяжке, повернув их против часовой стрелки на 90° (Схема 7). КОЛПАК В ВАРИАНТЕ ФИЛЬТРУЮЩЕГО УСТРОЙСТВА Установите колпак и два сборочных элемента как указано в разделе по сборке колпака в варианте вытяжного устройства. Угольные фильтры уже установлены в вытяжке. ЭКСПЛУАТАЦИЯ И ТЕХХОД

• Рекомендуем ввести аппарат в эксплуатацию, прежде чем приступать к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного угля.

• Фильтр против жира задерживает жирные частицы, находящиеся в воздухе, следовательно, он подвергается засорениям в разные промежутки времени, в зависимости от использования аппарата. - Чтобы предупредить опасность возможных возгораний, максимум каждые 2 месяца необходимо промывать фильтры против жира, для чего можно также использовать посудомоечную машину. - После промывания, можно проверить изменение цвета. Это не дает права на предъявление претензий для их возможной замены. В случае невыполнения инструкций по замене и промыванию, может появиться риск возгорания фильтров против жира.
• Фильтры с активированным углем служат для очистки воздуха окружающей среды. Фильтры можно промывать или использовать повторно, необходимо заменять их максимум раз в четыре месяца. Насыщенность активированного угля зависит от слишком длительного использования аппарата, от типа кухни и регулярности проведения очистки фильтра против жира
• Необходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.
• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы. Замена галогенных ламп (Схема 8). Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми руками.
• Органы управления: (Рис.9 A) Механические А = кнопка освещения B = кнопка нулевой C = кнопка первой скорости D = кнопка второй скорости E = кнопка третей скорости G =лампочка: ДВИГАТЕЛЬ В РАБОЧЕМ РЕЖИМЕ Органы управления: (рис.9 B) Светящиеся . A = кнопка освещения B = кнопка нулевой C = кнопка первой скорости D = кнопка второй скорости E = кнопка третей скорости F = кнопка таймера автоматической остановки через 15 мин - нажатом положении в течение 2 –х секунд клавишу F. Для включения функции “clean air” нажать и держать в таком положении клавишу F. Эта функция ежечасно включает двигатель на первой скорости на 10 минут, в течение которых должны мигать одновременно указатели клавиш F и C. После чего двигатель выключается, а указатель на клавише F остается зажженным. Приблизительно через 50 минут опять включается двигатель на первой скорости,и указатели F и C начинают мигать в течение 10 минут и т.д. Нажатием любой клавишы, за исключением клавишы включения освещения, дымосос возвращается в свое нормальное рабочее состояние (напр., если нажать кла-

вишу D- отключается функция “clean air” и двигатель сразу же включается на 20 скорости; нажав клавишу В функция отключается).

• Засорение фильтров-жироуловителей / фильтра с активированным углем: - Когда мигает кнопка А с частотой 2 сек., необходимо вымыть фильтры-жироуловители. - Когда мигает кнопка А с частотой 0,5 сек., необходимо заменить фильтры с активированным углем. После установки на место чистого фильтра необходимо обнулить электронную память, нажав кнопку А примерно на 5 сек. вплоть до прекращения мигания. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ Перед тем как обратиться в Центр Сервисного Обслуживания. В случае неисправности Вашего изделия рекомендуем: - проверить, прочно ли воткнута штепсельная вилка изделия в сетевую розетку. Если Вы не можете обнаружить причину неисправности: выключите изделие, не пытайтесь раскрыть его и обратитесь в Центр Сервисного Обслуживания. ПАСПОРТНАЯ ТАБЛИЧКА Где она находится? При обращении в Центр Сервисного Обслуживания важно сообщить артикул и номер его тех. Паспорта (16-значный код, начинающийся с цифры 3), которые Вы найдете в гарантийном таллоне или на паспортной табличке, расположенной внутри изделия. Таким образом можно избежать напрасного вызова техника, сэкономив на стоимости обслуживания. ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.
