KN3G21S(X)EU_S - плита INDESIT - Бесплатное руководство пользователя

Тип продукта	Отдельностоящая плита
Бренд	Indesit
Модель	KN3G21S(X)EU_S
Источник энергии (Варочная панель)	Газ
Источник энергии (Духовка)	Электрический
Количество газовых конфорок	4
Тип духовки	Многофункциональная электрическая
Объем духовки	58 л
Ширина	60 см
Глубина	60 см
Высота	85 см
Вес	50 кг
Электропитание	220-240 В ~ 50/60 Гц
Диапазон температур духовки	50°C - 250°C
Функция гриля	Да
Подсветка духовки	Да
Функции безопасности	Устройство контроля пламени, дверь с холодной поверхностью
Тип очистки	Легкоочищаемая эмаль
Тип управления	Ручки
Тип дверцы	Откидная
Гарантия	2 года от производителя

Часто задаваемые вопросы - KN3G21S(X)EU_S INDESIT

Как зажечь газовые конфорки на моей плите Indesit KN3G21S(X)EU_S?

Чтобы зажечь газовую конфорку, нажмите и поверните соответствующую ручку до символа максимального пламени. Удерживайте ее нажатой в течение 2-3 секунд после зажигания, затем отпустите. Если зажигание не происходит в течение 15 секунд, выключите и подождите 1 минуту перед повторной попыткой.

Что делать, если духовка не нагревается?

Проверьте, правильно ли духовка подключена к электросети и установлен ли таймер (если применимо). Убедитесь, что переключатель функций духовки установлен в режим приготовления. Если она все еще не нагревается, обратитесь в службу поддержки Indesit.

Как чистить газовые конфорки?

Снимите крышки и кольца конфорок. Вымойте их теплой мыльной водой, ополосните и тщательно высушите. Протрите основание конфорки влажной тканью. Никогда не используйте абразивные чистящие средства и не погружайте газовые форсунки в воду.

Можно ли использовать алюминиевую фольгу в духовке?

Избегайте покрытия дна духовки алюминиевой фольгой, так как это может препятствовать циркуляции тепла и повредить эмаль. Вы можете использовать фольгу для покрытия блюд, но держите ее подальше от нагревательных элементов.

Почему пламя газовой конфорки кажется неравномерным?

Неравномерное пламя может указывать на засорение отверстий конфорки. Прочистите крышку и кольцо конфорки зубочисткой или мягкой щеткой. Убедитесь, что крышка установлена правильно. Если проблема не исчезнет, проверьте форсунку на засорение.

Как установить таймер духовки?

Поверните ручку таймера по часовой стрелке за отметку 60 минут, чтобы освободить механическую остановку, затем установите нужное время (до 60 минут). Духовка автоматически выключится, когда таймер достигнет нуля.

Является ли дверца духовки защитой от детей?

Плита не имеет специальной защиты от детей. Однако дверца духовки спроектирована так, чтобы оставаться прохладной во время работы (холодная поверхность). Для безопасности всегда присматривайте за детьми рядом с прибором.

Какая посуда подходит для газовой варочной панели?

Используйте кастрюли с плоским дном из нержавеющей стали, алюминия, чугуна или закаленного стекла. Убедитесь, что диаметр кастрюли соответствует размеру конфорки, чтобы избежать неравномерного нагрева.

Как заменить лампочку в духовке?

Отключите плиту от электропитания. Снимите стеклянную крышку, повернув ее против часовой стрелки. Замените лампочку на новую (25 Вт, 300°C, резьбовая). Установите крышку обратно и восстановите питание.

Где можно найти запасные части для моей Indesit KN3G21S(X)EU_S?

Запасные части можно приобрести в авторизованных сервисных центрах Indesit или в интернет-магазинах. Используйте номер модели для проверки совместимости. Распространенные детали включают крышки конфорок, уплотнители дверцы духовки и нагревательные элементы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KN3G21S(X)EU_S INDESIT

Руководство по эксплуатации

КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ

Содержание

Руководство по эксплуатации,1

ВНИМАНИЕ,4

Описание изделия-Общий вид,8

Описание изделия-Панель управления,9

Монтаж,28

Включение и эксплуатация,33

Предосторожности и рекомендации,36

Техническое обслуживание и уход,37

Техническое обслуживание,38

UA

Українська

Пайдалану нускаульбы

ПЛИТА

Мазмуны

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации.

Будьте осторожны и не касайтесь нагревательных элементов.

Не разрешайте детям младше 8 лет приближаться к изделию без контроля.

Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

ВНИМАНИЕ: Опасно оставлять включенную конфорку с маслом или жиром без присмотра, так как это может привести к пожару.

НИКОГДА не пытайтесь погасить пламя/пожар водой. Прежде всего выключите изделие и накройте пламя крышкой или огнеупорной тканью.

Не используйте абразивные вещества или режущие металлические скребки для чистки стеклянной дверцы духового шкафа, так как они могут поцарапать поверхность, что может привести к разбиванию стекла.

Внутренняя поверхность ящика (если он имеется) может сильно нагреться

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Если на крышку пролита жидкость, удалите ее перед тем, как открыть крышку. Не закрывайте стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

ВНИМАНИЕ: Проверьте, чтобы изделие было выключено, перед заменой лампочки во избежание возможных ударов током.

Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

ВНИМАНИЕ: использование ненадлежащих предохранений варочной панели может привести к пожару.

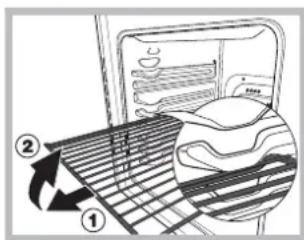

! При установке решетки проверить, чтобы фиксатор был повернут вверх с задней стороны выемки.

UA

УВАГАУВАГА

Описание изделия Общий вид

1. Газовые горелки
   2.Рабочая поверхность
2. Панель управления
   4.Решетка духовки
   5.Противень или жарочный лист
   6.Регулируемые ножки
   7.Электрические конфорки
   8.НАПРАВЛЯЮЩИЕ
3. Положение 1
4. Положение 2
5. Положение 3
6. Положение 4
7. Положение 5
8. Стеклянная крышка

HU

1. Электронное зажигание конфорок варочной панели*
   2.Таймер
   3.Рукоятка управления духовкой и грилем
   4.Кнопка включения/выключения освещения духовки
2. Рукоятки включения газовых конфорок варочной панели
3. Световой индикатор гриль

*Имеется только в некоторых моделях.

UA

Опис плити

Панель управління

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное руководство сопровождало изделие.

! Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

! Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами.

! Любая операция по регуляции или техническому обслуживанию должна производиться только после отсоединения кухонной плиты от сети электропитания.

!Рекомендуем прочистить духовой шкаф перед началом его эксплуатации, следуя инструкциям, приведенным в параграфе «Обслуживание и уход».

Вентиляция помещении

Изделие может быть установлено в помещениях с постоянной вентиляциеи в соответствии с действующими национальными нормативами. В помещении, в котором устанавливается изделие, должен быть обеспечен приток воздуха в объеме, необходимом для оптимального горения газа (расход воздуха не должен быть меньше 2 м³/час на 1 кВт установленной мощности).

Вентиляционные отверстия, защищенные решетками, должны иметь воздуховод площадью не менее 100 мм² полезного сечения и располагаться таким образом, чтобы их нельзя было закрыть, даже частично (см. рисунок A).

Эти отверстия должны быть увеличины на 100% - то есть иметь минимальную площадь 200 см² - если варочная панель не оснащена предохранительным устройством отсутствия пламени и если воздух в помещение поступает из смежных помещении (см. рисунок В) – при условии, что это не общая площадь здания, не пожароопасное помещение или спальня - оснащенных воздуховодом, выходящим на улицу, как описано выше.

A

Вентиляционные отверстия для притока воздуха

B

Увеличение зазора между дверью и полом

! После продолжительного использования изделия рекомендуется открыть окно или включить более

интенсивный режим вентиляторов.

Дымоудаление

Дымоудаление должно осуществляться через вытяжной зонт, соединенными с эффективным дымоходом с натурально тягои, или посредством электровентилятора, которыми автоматически включается кажды раз при включении изделия (см. рисунок).

Прямое дымоудаление в атмосферу

Дымоудаление через камин или дымоход с медным покрытием (для кухонных устройств для приготовления пищи)

! Сжиженные натуральные газы тяжелее воздуха, застиваются внизу, по этой причине помещения для хранения баллонов с СНГ должны иметь внетиляционные отверстия у пола для вентиляции возможных утечек газа. Баллоны с СНГ, полные или частично израсходованные, не дожны размещаться или храниться в помещениях или хранилищах, расположенных в подземных помещениях (подвалы, и т.д.). Храните в помещении только рабочии баллон, установив его вдали от источников тепла (духовок, каминов, печей), которые могут нагреть его до температуры выше 50°C.

Расположение и нивелировка

! Изделие может быть установлено рядом с кухонными элементами, высота которых не превышает поверхность варочной панели.

! Проверьте, чтобы стена, к которои прилегает задняя часть изделия, была из невозгораемого материала и уstoичивои к теплу (T 90°C).

Порядок монтажа:

• изделие может быть установлено на кухне, в столовой или в однокомнатной квартире (не в ванной комнате);
• если варочная панель кухонной плиты выше мебельных элементов, необходимо отодвинуть их от плиты на расстояние не менее 200 мм.
• если кухонная плита устанавливается под навесным шкафом, он должен располагаться на высоте не менее 420 мм от поверхности варочной панели.
  Это расстояние должно быть 700 мм, если навесные шкафы выполнены из возгораемого материала (см. рисунок);
• не заправляите занавески за кухонную плиту и

не приближаите их на расстояние меньше 200 мм.

• возможная кухонная вытяжка должна
быть установлена
в соответствии
с инструкциями,
приведенными
в техническом
руководстве к вытяжке.

При необходимости выровнять изделие вкрутите в специальные отверстия по углам в основании кухонной плиты прилагающиеся регуляционные ножки (см. рисунок).

Прилагающиеся ножки* вставляются под основание кухонной плиты.

Электрическое подключение

Установите на кабель электропитания нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на заводской табличке изделия (см. табличку с техническими данными). В случае прямого подключения к сети электропитания между кухонной плитои и сетью необходимо установить мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на дannую нагрузку и соответствующий нормативу NFC 15-100 (выключатель не должен размыкать провод заземления). Кабель электропитания должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

Перед подсоединением кабеля проверьте следующее:

• электрическая розетка должна быть соединена с заземлением и соответствовать нормативам;
• электрическая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на заводской таблице;
• напряжение и частота тока сети должны соответствовать электрическим данным изделия;
• электрическая розетка должна быть совместима со штепсельной вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

*Имеется только в некоторых моделях

! Изделие должно быть установлено таким образом, чтобы электрическии кабель и электророзетка были легко доступны.

! Электрическии кабель изделия не должен быть согнут или сжат.

! Регулярно проверяите состояние кабеля электропитания и при необходимости поручаите его замену только уполномоченным техникам.

! Фирма снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил.

Подсоединение к газопроводу

Подсоединение к газопроводу или к газовому баллону выполняется посредством гибкого резинового или стального шланга в соответствии с действующими национальными нормативами, после проверки настроики изделия на тип используемого газа (см. этикетку настроики на крышке: в противном случае см. ниже). В случае использования сжиженного газа из баллона необходимо установить регуляторы давления, соответствующие действующему национальному нормативу. Для облегчения подсоединения газовы и патрубок является ориентируемым*: поменяите местами крепежную блокировочную гайку на заглушку и замените прилагающееся уплотнение.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице «Характеристики газовых конфорок и форсунок» (см. ниже).

Газовое подсоединение посредством резинового шланга

Проверьте, чтобы шланг соответствовал действующим национальным нормативам.

Внутреннии диаметр шланга должен быть: 8 мм для сжижженного газа; 13 см для газа метана.

После подсоединения проверьте, чтобы шланг:

• не касался частей, температура которых может превысить 50°C;
• не был растянут, перекручен, сжат или заломлен;
• не касался режущих предметов, острых углов, подвижных предметов и не был сжат;
  • был легко доступен для проверки по всеи длине;
• не был длиннее 1500 мм;
• был прочно закреплен с обоих концов при помощи хомутов, соответствующих действующим национальным нормативам.

! Если одно или несколько из вышеописанных условии не будет соблюдено, и если кухонная плита устанавливается в условиях класса 2, подгруппа 1 (изделие, встроенное между двух мебельных элементов), необходимо использовать гибкии стальнои шланг (см. ниже).

Газовое подсоединение посредством шланга из нержавеющеи стали со сплошной оплеткои с резьбовыми соединениями.

Проверьте, чтобы шланг и уплотнения соответствовали действующим национальным нормативам.

Для подсоединения шланга снимите блокировочную гаику с изделия (патрубок подачи газа в изделие имеет цилиндрическу резьбу S газ «папа»).

! Длина подсоединяемого шланга не должна превышать 2 метра при максимальном растяжении. Проверьте, чтобы шланг не касался подвижных деталеи, которые могут его сжать.

Проверка уплотнения

По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Настроика на различные типы газа

Изделие может быть настроено на тип газа, отличающиеся от оригинального (указан на этикетке настроики на крышке).

Настроика варочной панели

Порядок замены форсунок конфорок на варочной панели:

1. снимите решетки с варочной панели и выньте горелки из своих гнезд;
2. отвинтите форсунки при помощи полого гаечного ключа 7 мм (см. рисунок) и замените их на форсунки, расчитанные на новыи тип газа (см. таблицу Характеристики горелок и форсунок);
3. восстановите на место все

комплектующие, выполняя операции в обратном порядке по отношению к описанным выше.

Порядок регуляции минимального пламени конфорок на варочной панели:

1. поверните рукоятку в положение минимального пламени;

2. снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.
   ! В случае использования сжиженного газа винт регуляции должен быть завинчен до упора.

3. проверьте, чтобы конфорка не гасла при резком повороте крана из положения максимального пламени в положение минимального пламени.
   ! Конфорки варочной панели не нуждаются в какои- либо регуляции первичного воздуха.

Настроика духового шкафа

Замените форсунку газовой горелки духового шкафа:

1. выньте ящик для подогрева продуктов;

1. снимите выдвижную панель A (см. рисунок);

1. выньте горелку из духового шкафа, сняв V-бразный винт (см. рисунок); выполнение этой операции можно облегчить, сняв дверцу духового шкафа.

1. отвинтите форсунку горелки при помощи специального полого ключа для форсунок (см. рисунок) или полого ключа 7 мм и замените форсунку на новую, расчитанную на новыи тип газа (см. таблицу Характеристики горелок и форсунок).

Регуляция минимального пламени горелки духового шкафа:

1. включите горелку (см. Пуск и Эксплуатация);
2. оставьте рукоятку примерно в течение 10 минут в положении максимального пламени (МАКС), затем поверните ее в положение минимального пламени (МИН);
3. снимите рукоятку;
4. поверните регулировочны винт, расположенный внутри стержня термостата (см. рисунок), вплоть до получения малого стабильного пламени.
   ! В случае использования сжиженного газа винт регуляции должен быть завинчен до упора;
5. проверьте, чтобы горелка не гасла при резком

вращении рукоятки-регулятора из положения МАКС в положение МИН или при резком открывании или закрывании дверцы духовки.

Безопасность цепи

! Во избежание случайного опрокидывания изделия, например, если ребенок залезет на дверцу духовки НЕОБХОДИМО установить

прилагающуюся предохранительную цепь. Духовой щкаф укомплектован предохранительной цепью, которая должна быть прикреплена винтом (не прилагается к печи) к стене сзади изделия на той же высоте, на которой цепь крепится к

изделию. Выберите винт и винтовой анкерный болт, соответствующие типу материала стены сзади изделия. Если головка винта имеет диаметр меньше 9 мм, необходимо использовать шайбу. Цементная стена требует винт диаметром не менее 8 мм и 60 мм длиной.

Проверьте, чтобы цепь была прикреплена к задней стенке духового шкафа и к стене, как показано на схеме, таким образом, чтобы после монтажа она была натянута и параллельна полу.

ВНИМАНИЕ! При нагреве стеклянная крышка может лопнуть. Прежде чем закрыть ее, выключить все конфорки или электрические горелки.*Только для моделей со стеклянной крышкой

Изделие:	Комбинированная плита
Торговая марка:	(i) indesn
Торговый знак изготовителя:
Модель:	KN3G21S/EU S
Изготовитель:	Indesit Company
Страна-изготовитель:	Польша
Габаритные размеры духового шкафа / Объем:	34x39x44 см / 58 л
Номинальное значение напряжения электропитания или диапазон напряжения	220-240 V ~
Условное обозначение рода электрического тока или номинальная частота переменного тока	50/60Hz
Класс защиты от поражения электрическим током	Класс защиты I
Класс энергопотребления
ТАБЛИЧКА С ЭЛЕКТРИЧЕСКИМИ ДАННЫМИ
В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу [e-mail].	Директива EC: Директива EC: 2006/95/EC от 12/12/06 (Низкое напряжение) с последующими изменениями – 2004/108/EC от 15/12/04 (Электромагнитная совместимость) с последующими изменениями – 2009/142/EC от 30/11/09 (Газ) - 90/68/CEE от 22/07/93 с последующими изменениями – 2002/96/EC. 1275/2008 (Stand-by/ Off mode)
Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX * XXXXXXXXXXXX), следующим образом:	- 1-ая цифра в S/N соответствует последней цифре года,- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.
Производитель:	Indesit Company S.p.A. Виале А. Мерлони 47, 60044, Фабриано (АН), Италия
Импортер:	ООО "Индезит РУС"
С вопросами (в России) обращаться по адресу:	до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46
	с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

ПЛИТЫ НОМИНАЛЬНАЯ есть с внутренней стороны откидной крышки или на левой внутренней стенке ящика для разогревания пищи.

Таблица характеристик горелок и форсунок

Таблица 1				Сжиженный газ				Природный газ
Горелка Диаметр	(мм)	Тепловая мощность кВт (р.с.с.*)		Байпас 1/100	форсунка 1/100	расход* гр/час		форсунка 1/100	расход* л/час	форсунка 1/100	расход* л/час
		Номинал.	Сокращ.	(мм)	(мм)	***	**	(мм)		(мм)
Быстрая (Большая)(R)	100	3.00	0.7		41	87		218	214	128	286
Полубыстрая (Средняя)(S)	75	1.90	0.4		30	70		38	136	104	131
Вспомогательная (Малая) (A)	51	1.00	0.4	30		52	73	71	76	95	80
Духовка	-	2.80		1.0	46		80	204	200	119	267
Давление подачи	Номинальное (мбар)					28-30	37	20		13
	Минимальное (мбар)					20	25	17		6,5
	Максимальное (мбар)					35	45	25		18

* При 15°C и 1013 мбар – сухой газ *** Бутан Р.С.С. = 49,47 Мдж/кг
** Пропан P.C.S. = 50,37 Мдж/кг Натуральный P.C.S. = 37,78 Мдж/кг

Эксплуатация варочной панели

Включение конфорок

Напротив каждого рукоятки КОНФОРКИ закрашенным кружком показано положение данной конфорки на варочной панели.

Порядок включения конфорки на варочной панели:

1. поднесите к конфорке зажженую спичку или кухонную зажигалку;
2. нажмите и одновременно поверните против часовой стрелки рукоятку КОНФОРКИ на символ максимального пламени ♦.
3. отрегулируите нужную мощность пламени, поворачивая рукоятку КОНФОРКИ против часовой стрелки: на минимум ♦, на максимум ⬆ или на среднюю мощность.

Если изделие оснащено электронной системой зажигания* (С), вначале нажмите кнопку зажигания, обозначенную символом ☆ , затем нажмите до упора и одновременно поверните против часовой стрелки

рукоятку КОНФОРКИ на символ максимального пламени вплоть до зажигания пламени.

Некоторые модели оснащены устройством зажигания, встроенным внутри рукоятки. В этом случае варочная панель оснащена электронным устройством зажигания* (см. рисунок), но не кнопкои зажигания. Нажмите и одновременно поверните против часовой стрелки рукоятку КОНФОРКИ на символ максимального пламени вплоть до зажигания конфорки. Может случиться, что конфорка погаснет в момент, когда вы отпустите рукоятку. В этом случае повторите операцию зажигания, удерживая рукоятку нажатои подольше.

! В случае внезапного гашения пламени выключите конфорку и подождите примерно 1 минуту перед ее повторным включением.

Если изделие оснащенопредохранительным устройством* (X) отсутствия пламени, держите рукоятку КОНФОРКИ нажатои примерно 2-3 секунды для того, чтобы пламя конфорки активировало это устройство.

Для выключения конфорки поверните рукоятку вплоть до гашения пламени •.

* Имеется только в некоторых моделях

Практические советы по эксплуатации газовых конфорок

Для оптимальной работы конфорок и для экономии газа следует использовать кухонную посуду с плоским дном, с диаметром, соответствующим конфорке, и с крышкои:

Горелка	Диаметр дна посуды, см
Быстрая (R) 24-26
Полубыстрая (S) 16-20
Дополнительная (A)	10-14

Для определения типа конфорки смотрите рисунки в параграфе «Характеристики конфорок и форсунок».

Эксплуатация духового шкафа

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение 30 минут при максимальной температуре с закрытои дверцеи. Затем выключите духовой шкаф, откроите дверцу и проветрите помещение. Запах, которы вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

! Перед началом эксплуатации необходимо снять пленку, наклеенную с боков изделия.

!Никогда не ставьте никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие. Использuite положение 1 настроики духового шкафа только для приготовления на вертеле.

Включение духового шкафа

Для зажигания горелки духового шкафа поднесите к отверстию F (см. рисунок) зажженную спичку

или кухонную зажигалку, нажмите и одновременно поверните против часовой стрелки рукоятку ДУХОВКИ в положение МАКС.

Если по прошествии 15 секунд горелка не загориться,

отпустите рукоятку, откроите дверцу духового шкафа и подождите примерно 1 минуту перед повторным зажиганием.

! Духовои шкаф оснащен предохранительным устройством, поэтому необходимо держать рукоятку ДУХОВКИ нажатои примерно 6 секунд.
! В случае внезапного гашения пламени выключите горелку и подождите примерно 1 минуту перед ее повторным включением духовки.

Регуляция температуры

Для получения нужной температуры приготовления поверните против часовой стрелки рукоятку ДУХОВКИ. Значения температуры указаны на панели управления и начинаются с МИН (140°C) до МАКС (250°C). По достижении заданной температуры в духовке она будет поддерживаться постоянной термостатом.

Гриль

Гриль с инфракрасным излучением включается при помощи рукоятки OVEN (ДУХОВКА), поворачиваемой по часовой стрелке в положение |▼▼▼. В режиме гриль поверхность продукта равномерно подрумянивается. Этот режим особенно рекомендуется для запекания продуктов, приготовления шницелей и жаренных колбасок. Установите решетку на 4-ый или 5-ый уровень и, во избежание образования чада, вставьте поддон для сбора сока на 1-ый уровень.

! Включенный индикатор ГРИЛЬ показывает, что режим гриль включен.
! Всегда закрывайте дверцу духового шкафа при использовании режима Гриль; это обеспечит лучший результат приготовления и поможет сэкономить электроэнергию (примерно 10%).

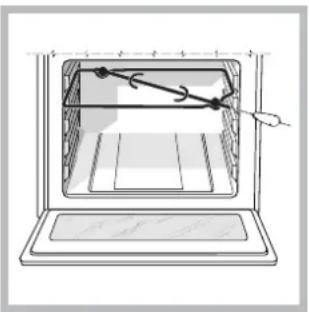

Вертел

Порядок включения вертела (см. рисунок):

1. установите противень на 1-ый уровень;

1. установите держатель вертела на 4-ый уровень и вставьте вертел в специальное отверстие в заднеи стенке духового шкафа;
2. включите вертел, нажав на кнопку ВЕРТЕЛ.

Освещение духового шкафа

Лампочка может быть включена в любои момент при помощи кнопки ОСВЕЩЕНИЕ ДУХОВОГО ШКАФА.

* Имеется только в некоторых моделях

Таимер

Порядок включения Таимера (часов):

1. поверните по часовой стрелке ○ рукоятку ТАИМЕР почти на один полный поворот для завода таимера;
2. поверните против часовой стрелки ○ рукоятку ТАИМЕР, выбрав нужное время.

Нижнии отсек

Снизу духового шкафа имеется отсек,
которы может быть
использован для
хранения кухонных
принадлежностей
или кастрюль. Для
открывания дверцы
поверните ее вниз (см. рисунок).

! Не помещаите возгораемых предметов в нижнии отсек.
! Внутренняя поверхность ящика (если он имеется) может сильно нагреться.

Модели газовых кухонных плит оснащены

выдвижной панелью А для предохранения нижнего отсека от тепла, выделяемого горелкои (см. рисунок).

Отвинтите винт S и снимите выдвижную панель (см. рисунок). Для ее обратной установки завинтите винт S.

Перед использованием духового шкафа проверьте, чтобы выдвижная панель была прочно зафиксирована.

ВНИМАНИЕ! Духовой шкаф укомплектован системой блокировки решеток, позволяющей вынимать их из духовки не полностью (1). Для полного вынимания решеток достаточно поднять их, как

показано на схеме, взяв их за передний край, и потянуть на себя (2).

Таблица приготовления в духовом шкафу

Продукты	Вес (кг)	Уровень	Время нагревания (мин.)	Рекомендуемая температура (°C)	Продолжит-ть приготовления (минуты)
Макаронные изделия
Лазанья	2.5	3	10	210	60-75
Каннеллони	2.5	3	10	200	40-50
Макаронная запеканка	2.5	3	10	200	40-50
Мясо
Телятина	1.7	3	10	200	85-90
Курица	1.5	3	10	220	90-100
Утка	1.8	3	10	200	100-110
Кролик	2	3	10	200	70-80
Свинина	2.1	3	10	200	70-80
Баранина	1.8	3	10	200	90-95
Рыба
Скумбрия	1.1	3	10	180-200	35-40
Камбала	1.5	3	10	180-200	40-50
Форель в фольге	1	3	10	180-200	40-45
Пицца
По-неаполитански	1	3	15	220	15-20
Выпечка
Печенье	0.5	3	15	180	30-35
Торт с вареньем	1.1	3	15	180	30-35
Несладкие торты	1	3	15	180	45-50
Выпечка из дрожжевого теста	1	3	15	180	35-40
Приготовление на гриле
Телячьи отбивные	1	4	5	-	15-20
Отбивные	1.5	4	5	-	20
Гамбургер	1	3	5	-	20-30
Скумбрия	1	4	5	-	15-20
Горячие бутерброды	4 шт.	4	5	-	4-5

RS

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на заводской табличке изделия.
• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычаино опасным.
• Не прикасаитесь к изделию влажными руками , босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.
• Данное техническое руководство относится к бытовому электроприбору класса 1 (отдельное изделие) или класса 2 – подгруппа 1 (встроенное между 2 кухонными элементами).
• Не разрешаите детям играть рядом с изделием.
• Избегаите контактов проводов электропитания других бытовых электроприборов с горячими частями изделия.
• Не закрываите вентиляционные решетки и отверстия рассеивания тепла.
• Не следует закрывать стеклянную крышку варочной панели (имеется в некоторых моделях), когда конфорки включены или еще не остыли.
• Всегда надеваите кухонные варежки, когда ставите или вынимаете блюда из духовки.
• Не используите горючие жидкости (спирт, бензин и т.д.) рядом с работающеи кухонной плитои.
• Не кладите возгораемые материалы в нижнии отсек или духовои шкаф: при случаином включении изделия такие материалы могут загореться.
• Когда изделие не используется, всегда проверяите, чтобы рукоятки на варочнои панели находились в положении •, и чтобы газовыи кран был перекрыт.
• Не тяните за провод электропитания для отсоединения

вилки изделия из электрической розетки, возьмитесь за вилку рукои.

• Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из электророзетки.
- В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью самостоятельного ремонта. Обратитесь в центр технического обслуживания.
- Не ставьте тяжелые предметы на открытую дверцу духового шкафа
- Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.
- Не разрешайте детям играть с бытовым электроприбором.
- Si la cocina se coloca sobre un pedestal, tenga las precauciones necesarias para que el aparato no se resbale de dicho pedestal.

Утилизация

• Уничтожение упаковочных материалов: соблюдаите местные нормативы по утилизации упаковочных материалов.
• Согласно Европеискои Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов (RAEE) электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиеся на всех приборах, служит напоминанием об их отдельной утилизации. Старые бытовые электроприборы могут быть переданы в общественными центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа.

Все ведущие производители бытовых электроприборов содеистствуют созданию и управлению системами по сбору и утилизации старых электроприборов.

Экономия электроэнергии и охрана окружающей среды

• Если вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.
• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

Отключение электропитания

Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как выводители пятен или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

! Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть варочную панель влажной губкои и затем высушить кухонным бумажным полотенцем.
• Наружные эмалированные элементы или детали из нержавеющеи стали, а также резиновые уплотнения можно протирать губкои, смоченной в теплои воде или в растворе неитрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. Тщательно ополоснитеводои и вытрите насухо после чистки. Не используйте абразивные порошки или коррозиные вещества.
• Решетки, рассеиватели и диффузоры и горелки варочнои панели являются съемными для облегчения их чистки. Их можно мыть горячеи водои с неабразивным моющим средством, тщательно удаляя все налеты. По окончании моики вытереть насухо.
• На варочных панелях, оснащенных автоматическим зажиганием, следует регулярно чистить наконечники устройств электронного зажигания и проверять, чтобы отверстия газовых конфорок не были засорены.
• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используите теплую воду и моющее средство, ополосните и протрите мягкои тряпкои. Избегаите использования абразивных средств.
• Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.
• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине.

- На деталях из нержавеющей стали могут образоваться пятна, если они остаются в течение длительного времени в контакте с водои повышенной жесткости или с агрессивными моющими средствами (содержащими фосфор). После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкои и высушить духовку. Кроме того следует незамедлительно удалять возможные утечки воды.

Если модель вашего изделия оснащена стеклянной крышкой, мойте ее теплой водой. Избегайте использования абразивных средств. Крышку можно снять для облегчения чистки задней

части варочной панели. полностью откройте крышу и потяните ее вверх (см. рисунок).

! Не следует закрывать крышку варочной панели, если конфорки включены или еще не остыли.

Проверяйте уплотнения духового шкафа.

Регулярно проверяите состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращаитесь в ближаишии уполномоченными Центр Технического Обслуживания. Не рекомендуется пользоваться духовкои с поврежденным уплотнением.

Уход за рукоятками газовои варочной панели

Со временем рукоятки варочнои панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всеи рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Замена лампочки в духовом шкафу

1. Отключите духовои шкаф от сети электропитания, снимите стеклянную защитную крышку лампы (см. рисунок).

2. Выкрутите лампочку и замените ее на новую такого же типа: напряжение 230 В, мощность 25 Вт, резьба Е 14.

3. Восстановите на место крышку и вновь подключите духовой шкаф к сети электропитания.

Техническое обслуживание

При обращении в Центр Технического Обслуживания необходимо сообщить:

• модель изделия (Мод.)
• номер тех. паспорта (сериины №)
Последние сведения находятся на заводской табличке, расположенной на изделии и/или на упаковке.

Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с техникой простым и приятным.

Уход за техникой

Продлите срок эксплуатации и снизьте вероятность поломки техники.

Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой.

Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта производителя техники. Узнайте подробнее на сайте www.indesit.com в разделе «Сервис» и спрашивайте в магазинах Вашего города.

Авторизованные сервисные центры

Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний день она насчитывает около 350 сервисных центров на территории России и СНГ.

Их контакты Вы можете найти в сервисном сертификате и на сайте www.indesit.com в разделе «Сервис».

Если вам надо обратиться в сервисный центр:

Внимание! При ремонте требуйте использования оригинальных запасных частей.

Другую полезную информацию и новости Вы можете найти на сайте

www.indesit.com в разделе «Сервис».

Бутан Р.С.С. = 49,47 МДж/кг Природний газ Р.С.С. = 37,78 МДж/м³

Щоб погасити пальник обертаите рукоятку до упору •

ВНИМАНИЕ! При нагреве стеклянная крышка может лопнуть. Прежде чем закрыть ее, выключить все конфорки или электрические горелки.*Только для моделей со стеклянной крышкой
