VRA 640 C (PT) S - плита INDESIT - Бесплатное руководство пользователя

Тип продукта	Отдельностоящая плита
Бренд	Indesit
Модель	VRA 640 C (PT) S
Размеры (Ш x В x Г)	60 x 85 x 60 см
Вес нетто	Около 52 кг
Тип питания	Газ и электричество (комбинированный)
Общая мощность	Около 10,5 кВт
Количество конфорок	4 газовых конфорки, в том числе одна быстрая
Тип духовки	Конвекционная и статическая
Объем духовки	58 литров
Решетка и противень	В комплекте
Очистка	Эмалированное внутреннее покрытие, легко очищается
Защита от детей	Предохранительный клапан на конфорках
Зажигание	Встроенное автоматическое зажигание
Тип газа	Природный газ (можно переоборудовать под СУГ)
Энергетический класс (духовка)	A
Регулируемые ножки	Да, для выравнивания
Индекс ремонтопригодности	Запасные части доступны в течение 10 лет

Часто задаваемые вопросы - VRA 640 C (PT) S INDESIT

Как включить духовку?

Нажмите кнопку духовки и поверните ее в нужное положение, удерживая кнопку зажигания. Когда пламя появится, отпустите кнопку через 5 секунд.

Что делать, если конфорка не зажигается?

Проверьте, не засорены ли форсунки и открыта ли подача газа. Если электрическое зажигание не работает, очистите электроды.

Как чистить внутреннюю часть духовки?

Используйте влажную ткань с мягким моющим средством. Избегайте абразивных средств. Для стойких пятен используйте пасту из пищевой соды.

Можно ли использовать алюминиевую фольгу в духовке?

Нет, алюминиевая фольга может препятствовать циркуляции воздуха и повредить покрытие. Используйте противень или подходящую посуду.

Как заменить газовый баллон?

Закройте подачу газа, отсоедините пустой баллон, прикрутите новый, проверив герметичность мыльной водой. Осторожно с утечками.

Ручки управления тугие, что делать?

Очистите вокруг ручек сухой тканью. Если проблема сохраняется, обратитесь к специалисту для смазки.

Где найти запасные части?

Запасные части Indesit доступны на официальном сайте или у авторизованных дилеров в течение 10 лет после покупки.

Как настроить таймер?

Поверните ручку таймера по часовой стрелке до нужного времени. По окончании раздастся звуковой сигнал.

Греет ли плита сильнее с одной стороны?

В режиме конвекции температура равномерная. В статическом режиме тепло может быть сильнее сверху. Для равномерного приготовления используйте среднюю решетку.

Что означает код ошибки F01?

F01 указывает на проблему с датчиком температуры. Выключите прибор и включите снова через 5 минут. Если код сохраняется, обратитесь в сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VRA 640 C (PT) S INDESIT

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1

ВНИМАНИЕ,2

Описание изделия-Панель управления,7

Монтаж,75

Варочная панель,78

Предосторожности и рекомендации,81

Техническое обслуживание и уход,82

Техническое обслуживание,82

GB English WARNING!

Панель управления, описание которой приводится ниже, служит только в качестве примера: она может не

в точности соответствовать Вашей модели

1 Кнопка УВЕЛИЧЕНИЕ МОЩНОСТИ служит для включения варочной зоны и регуляции мощности нагрева (см. Включение и эксплуатация).
2 Кнопка УМЕНЬШЕНИЕ МОЩНОСТИ служит для регуляции мощности и выключения варочной зоны (см. Включение и эксплуатация).
3 Индикатор ВЫБРАННАЯ ВАРОЧНАЯ ЗОНА показывает, что соответствующая варочная зона была выбрана и следовательно возможно произвести настроики ее функции.
4 Кнопка ВЫБОР ВАРОЧНОЙ ЗОНЫ служит для выбора нужной варочной зоны.
5 Индикатор МОЩНОСТЬ: показывает уровень нагрева.
6 Кнопка ON/OFF (ВКЛ./ВЫКЛ.) служит для включения и выключения изделия.
7 Индикатор ON/OFF (ВКЛ./ВЫКЛ.): показывает состояние изделия, включено или выключено.
8 Кнопка БЛОКИРОВКА УПРАВЛЕНИИ служит для защиты управлении варочной панели от случаиных измнении (см. Включение и эксплуатация).
9 Индикатор УПРАВЛЕНИЯ ЗАБЛОКИРОВАНЫ показывает, что управления заблокированы ( см. Включение и эксплуатация).

! Данное изделие отвечает требованиям новой Европейской Директивы по ограничению энергопотребления в режиме энергосбережения.

Если в течение 2-х минут не производится никаких действий после выключения индикаторов остаточного тепла и вентилятора (если они присутствуют), изделие автоматически переходит в режим «ВЫКЛ.».

Возврат изделия в рабочий режим производится кнопкой ВКЛ./ВЫКЛ.

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.
! Внимательно прочитаите инструкции: в них содержатся важные сведения о монтаже изделия, его эксплуатации и безопасности.

Расположение

! Не разрешаите детям играть с упаковочными материалами. Упаковка должна быть уничтожена в соответствии с правилами сбора мусора (см. Предосторожности и рекомендации).
! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправного функционирования встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

• поверхность кухонного топа должна быть из материала, устойчивого к температуре примерно 100°C;
• если варочная панель устанавливается над духовым шкафом, он должен быть оснащен системой охлаждения с принудительной вентиляцией.
• не рекомендуется устанавливать варочную панель над посудомоечными машинами: при необходимости установите между варочной панелью и посудомоечной машиной герметичную разделительную вставку;
  • в зависимости от модели варочной панели, которую вы устанавливаете (см. схемы), размеры ниши в кухонном модуле должны быть следующими:

Вентиляция

Для обеспечения надлежащей вентиляции и во избежание

перегрева прилегающих поверхностей варочная панель должна быть установлена:

- на минимальном расстоянии 40 мм от задней стенки;

• между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.
• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 600 мм от края варочной панели.

Крепление

Изделие должно быть установлено на идеально ровной поверхности.

Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочной панели.

Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа:

• толщина 30 мм: длина винта 17,5 мм;
• толщина 40 мм: длина винта 7,5 мм;

Порядок крепления изделия:

1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочной панели;
2. Вставьте варочную панель в проем в кухонном модуле, выровняите и слегка нажмите в центр вплодь до идеального прилегания варочной панели к поверхности кухонного топа.
3. для варочных панелеи с боковыми профилями: вставив варочную панели в нишу кухонного модуля, вставьте 4 крепежных крюка (каждыи со своим штифтом) по нижнему периметру варочнои панели, закручивая их длинными острыми болтами до тех пор, пока стекло не будет плотно прилегать к кухонному топу.
   ! Важно, чтобы шурупы центровочных пружин оставались доступными.
   ! В соответствии с правилами безопасности после установки изделия в кухонный модуль должна быть исключена возможность касания к электрическими частями.
   ! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Электрическое подключение

! Электрическое подключение варочной панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Клеммная колодка

В нижнеи части изделие оснащено колодкои для подсоединения разных видов электропитания (рисунок приводится для примера и может не

соответствовать модели вашего изделия).

ПЕРЕВЕРНУТАЯ ВАРОЧНАЯ ПАНЕЛЬ

Монофазное соединение

Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание. Подсоедините провода в соответствии с таблицей и

приведенным ниже схемам:

Типовое напряжение и частота сети	Электрический провод Подсоединение проводов
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz		: желто-зеленый;N: 2 синий провода вместе наL: коричневый вместе с черным

Другие типы соединений

Если электропроводка соответствует однои из следующих характеристик:

Типовое напряжение и частота сети

Разделите провода и подсоедините проводники в соответствии с таблицеи и приведенным ниже схемам:

Типовое напряжение и частота сети	Электрический провод Подсоединение проводов
400V - 2+N ~ 50/60 Hz230-240V 3 ~ 220-240V 3 ~ 50/60 Hz		: желто-зеленый;N: 2 синий провода вместе наL1: черныйL2: коричневый
400V - 2+2N ~ 50/60 Hz		: желто-зеленый;N1: синийN2: синийL1: черныйL2: коричневый

Если электропроводка соответствует одной из следующих характеристик:

Типовое напряжение и частота сети

выполните следующее:

! Возможный прилагающиеся сетевои кабель нельзя использовать для такого типа монтажа.

1. Используите надлежащим сетевои кабель типа H05RR-F или с большим значением, надлежащего размера (сечение кабеля: 25 мм).

2. При помощи отвертки поднимите язычки крышки клеммной колодки и откроите ее (см. изображение клеммной колодки).

3. Отвинтите прижимной винт провода и винты зажимов, соответствующих типу необходимого соединения, затем установите соединительные перемычки согласно таблице и приведенным ниже схемам.

4. Расположите проводники согласно таблице и приведенным ниже схемам и подсоедините их, до упора закрутив все винты зажимов.

Типовое напряжениеи частота сети	Электропитание Зажимная коробка
400V 3-N ~50/60 Hz	12345L1 L2 L3 N
		Трехфазный 400

1. Зафиксируите сетевой кабель в специальном кабельном сальнике и закроите крышку.

Трехфазное 400

Подсоединение сетевого кабеля изделия к сети электропитания

В случае прямого подключения изделия к сети необходимо установить между изделием и электрической сетью многополярный разъединитель с минимальным расстоянием между контактами 3 мм.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед осуществлением электрического подсоединения необходимо проверить следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;
• сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке с техническими характеристиками;
• напряжение и частота тока сети должны соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

! Изделие должно быть установлено таким образом, чтобы сетевои кабель и сетевая розетка были легко доступны.

! Сетевой кабель изделия не должен быть согнут или сжат.

! Регулярно проверяите состояние сетевого кабеля и при необходимости поручаите его замену только уполномоченным техникам.

! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.
! Категорически запрещается отсоединять и не заменять сетевой кабель. В случае отсоединения или замены сетевого кабеля гарантия на изделие аннулируется, равно как и маркировка ЕС. Компания INDESIT снимает с себя всякую ответственность за несчастные случаи или ущерб, вызванный отсоединением или заменой оригинального сетевого кабеля. Допускается замена только на оригинальный сетевой кабель, выполняемая техником, уполномоченным Компанией INDESIT.

Расширяющиеся варочные зоны

В некоторых моделях имеются расширяющиеся варочные зоны. Они могут быть разнои формы и различного радиуса расширения (двоиная или троиная варочная зона). Ниже приводится описание соответствующих управлении, имеющихся только в моделях, оснащенных этими функциями.

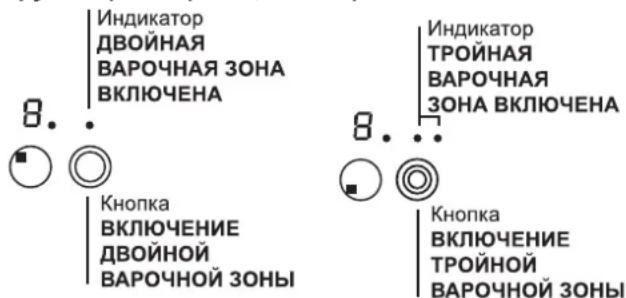

Круглая расширяющаяся варочная зона

• Кнопка ВКЛЮЧЕНИЕ ДВОИНОИ ВАРОЧНОИ ЗОНЫ служит для включения двоинои конфорки (см. Включение и эксплуатация).
• Индикатор ДВОИНАЯ ВАРОЧНАЯ ЗОНА ВКЛЮЧЕНА: показывает, что двоиная варочная зона включена.
• Кнопка ВКЛЮЧЕНИЕ ТРОИНОИ ВАРОЧНОИ ЗОНЫ служит для включения троинои конфорки (см. Включение и эксплуатация).
• Индикатор ТРОИНАЯ ВАРОЧНАЯ ЗОНА ВКЛЮЧЕНА: показывает, что троиная варочная зона включена.

! На стеклянной поверхности варочной панели могут быть видны сальные следы от клея, нанесенного на прокладки Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженой резины, которым быстро пропадает.

! Через несколько секунд после подсоединения варочной панели к сети электропитания включается короткии звуковой сигнал. Только после этого можно включить варочную панель.

! При длительном нажатии на кнопки - и + происходит быстрая смена уровнеи мощности и минут таимера.

Включение варочной панели

Включите варочную панель, нажав кнопку примерно на одну секунду.

Включение варочных зон

Каждая зона варочнои панели включается при помощи кнопки 🙏 и регулятора мощности,

состоящего из двоинои кнопки - и +. • Для включения однои из варочных зон нажмите соответствующую кнопку и настроите нужную

мощность при помощи кнопок - и +.

Выключение варочных зон

Для отключения варочной зоны выберите ее при помощи соответствующей кнопки ⚙️ и затем:

- Нажмите кнопку —: мощность варочной зоны постепенно понизится вплоть до выключения.

Функция power

Для ускорения нагрева варочных зон можно использовать функцию power. Включите и настроите мощность нужной варочной зоны , как описано в предыдущем параграфе. Нажмите и держите нажатой не менее 2 секунд кнопку выбора нужной

варочной зоны 📄. На дисплее попеременно будет показываться индикатор мощности, буква «Р» и ранее заданное значение уровня мощности в течение всего времени, необходимого для достижения заданного уровня мощности. По достижении заданного уровня мощности на дисплее

опять будет показываться заданный уровень мощности. Для отмены этой функции нажмите и держите нажатои не менее 2 секунд кнопку выбора варочнои зоны, для которои была включена функция

, или же задаите другои уровень мощности при

помощи кнопок - и +.

Нагревательные элементы

В зависимости от модели вашеи варочнои панели она может быть укомплектована нагревательными элементами двух видов: галогенными и спиральными.

Галогенные элементы передают тепло посредством излучения внутренней галогенной лампы.

Такои принцип нагревания по своим характеристикам аналогичен типичным газовым конфоркам: быстрая реакция на управление, мгновенная визуализация мощности.

Спиральными нагревательный элемент состоит из нескольких спиральных сопротивлении, обеспечивающих однородное распределение тепла по всему дну посуды для оптимального приготовления любых блюд на медленном огне: рагу, соусы или для разогревания готовых блюд.

Блокировка управлений

В процессе функционирования варочной панели можно заблокировать ее управления во избежание случаиного изменения настроек (дети, в процессе

уборки и т.д.). При помощи кнопки управления блокируются, и индикатор над этой кнопкои загорается.

Для разблокировки управлении (напр., для прерывания приготовления) необходимо: нажать

кнопку 📄 на несколько секунд, индикатор погаснет, и управления разблокируются.

Выключение варочной панели

Для выключения изделия нажмите кнопку Ⓤ. Если управления варочнои панели были заблокированы, они останутся заблокированными также после повторого включения варочнои панели. Для повторого включения варочнои панели необходимо сначала разблокировать управления.

Практические советы по эксплуатации изделия

Кроме того для больше эффективности варочной панели следует:

- Использовать посуду с плоским толстым дном, идеально прилегающим к зоне нагрева;

- Использовать посуду с дном такого диаметра, чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого тепла.

- Проверить, чтобы дно используемой посуды было всегда совершенно сухим и чистым для идеального прилегания к варочной зоне и для долгого срока службы как варочной панели, так и самои посуды.

- Не следует использовать на данной варочной панели посуду, использованную на газовых конфорках. концентрация тепла на газовых конфорках может деформировать дно посуды и нарушить прилегание к варочной зоне;

Защитные устройства

Сенсор наличия посуды

Каждая варочная зона укомплектована сенсором наличия посуды. Конфорка выделяет тепло только при наличии на неи посуды с размерами, соответствующими данной конфорке. Мигающии индикатор может означать:

• неподходящая посуда
- посуда неподходящего диаметра
- посуда снята с варочной зоны

Индикаторы остаточного тепла

Каждая варочная зона укомплектована сенсором остаточного тепла. Этот инжикатор показывает варочные зоны, еще сохранившие опасное

тепло. Если дисплеи мощности показывает , данная варочная зона еще горячая. Например, можно использовать это остаточное тепло для поддержания блюда теплым или для топления масла или шоколада. После охлаждения варочнои

зоны на дисплее мощности показывается. После полного охлаждения варочной зоны дисплеи отключается.

Перегрев

В случае перегрева электронных комплектующих варочная панель автоматически отключается,

и на дисплее появляется F с мигающим кодом. Это сообщение пропадает, и варочная панель возвращается в рабочии режим, когда температура опускается до допустимого уровня.

Предохранительный выключатель

Изделие оснащено предохранительным выключателем, автоматически отключающим варочные зоны по истечении времени функционирования данного уровня мощности. В процессе аварииного отключения на дисплее появляется «0».

Пример: задняя правая варочная зона настроена на 5, передняя левая варочная зона настроена на 2. Задняя правая варочная зона отключается через 5 часа работы, передняя левая через 8 часов.

Уровень мощности	Макс. кол-во часов функционирования
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Звуковая сигнализация

Некоторые неисправности такие как:

• какои-либо предмет (посуда, столовы прибор и т.д.) находится в зоне управлении более 10 секунд.
• утчека жидкости на зону управлении;
• при длительном нажатии на кнопку может включиться звуковои сигнал. Устраните причину неисправности для гашения звуковои сигнализации. Если причина неисправности не будет устранена, звуковои сигнал не гасится, и варочная панель выключается.

Практические советы по приготовлению блюд

Приготовлениена большом огне	98	Приготовление под давлением ФритюрСкороварка Бифштексы Варка
Приготовлениена среднемогне	107	Блины Приготовление на среднем огне,обжаривание (Жаркое, бифштексы,эскалопы, рыбное филе, яичница)
Приготовление на умеренном огнеПриготовление на среднемогне	16	Быстрое загустени (Жидкие соусы)Кипячение воды (для варки макарон, риса, овощей)Кипячение молока
	55	Постепенное загустение (густые соусы)
	54	Приготовление на пару Продолжение приготовление в скороваркепосле первого выпуска пара
на малом огне	33	Приготовление намалом огне (рагу) Разогревание готовых блюд
Приготовлениена самоммалом огне	2-	Шоколадный соус Поддержание блюд в горячем состоянии

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Данное оборудование отвечает требованиям нижеуказанных Директив Европеиского Сообщества:

• 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями
• 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) и последующими изменениями
• 93/68/CEE от 22.07.93 с последующими изменениями.
• 1275/2008 stand-by/off mode.

Общие правила безопасности

! Проверьте, чтобы вентиляционная решетка всегда была открытои. Встраиваемая варочная панель требует эффективной вентлияции для охлаждения электронных компонентов.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.
• Не прикасаитесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.
• Стеклокерамическая варочная панель уstoичива к механическим ударам, тем не менее она может треснуть (или даже разбиться) при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания и обратитесь в Центр технического обслуживания.
• Избегаите касания сетевых шнуров других бытовых электроприборов к горячим частям варочной панели.
• Помните, что температура варочных зон остается очень высокой в течение тридцати минут после их выключения. Остаточное тепло показывается также индикатором (см. Включение и эксплуатация).
• Держите на безопасном расстоянии от варочной панели любые предметы, которые

могут расплавиться, например, пластмасса, алюминии или изделия из сахара. Обращаите особое внимание на упаковочные материалы, полиэтиленовую или алюминиевую пленку: если оставить эти материалы на еще горячеи или теплои поверхности, они могут серьезно повредить варочую панель.

• Следите, чтобы ручки кастрюль на варочнои панели были всегда повернуты таким образом, чтобы вы не могли случаино задеть их.
• Не тяните за сетевои кабель для отсоединения вилки изделия из сетевои розетки, возьмитесь за вилку рукои.
  • Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из сетевой розетки.
• Эксплуатация изделия лицами (включая дети) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.
• Если на вашей варочной панели имеются галогенные варочные зоне, не смотрите на них долго.
• Не разрешайте детям играть с бытовым электроприбором.
• Не кладите металлические предметы (ножи, ложки, крышки и т.д.) на варочную панель, так как они могут сильно нагреться.
• Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

• Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.
• Согласно Европеискои Директиве 2002/96/CE касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющися на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информации о правильно утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Отключение электропитания

Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как спраи для чистки духовок и мангалов, пятновыводители или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

! Не используите паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть варочную панель влажной губкои и затем протереть насухо кухонным бумажным полотенцем.
• Если варочная панель сильно загрязнена, используите специальное чистящее средство для стеклокерамических поверхностеи, ополосните водои и протрите насухо.
• Для удаления особо сильных загрязнении используйте специальными скребок. Удаляите загрязнения незамедлительно, не дожидаясь охлаждения изделия, во избежание затвердевания остатков пищи. Очень удобна для чистки варочнои панели мочалка из проволоки из нержавеющеи стали, специально для стеклокерамических поверхностей, смоченная в мыльном растворе.
• Если на варочнои панели случаино расплавились какие-либо предметы или пластиковые материалы или сахар, незамедлительно удалите их скребком с еще горячеи поверхности.
• По завершении чистки варочная панель может быть обработана специальным защитным средством для ухода за стеклокерамическими поверхностями: это

средство образует на поверхности варочнои панели невидимую защитную пленку, предохраняющую поверхность в случае утечек пище в процессе приготовления. Рекомендуется производить чистку, когда варочная панель едва теплая или холодная.

- Следует всегда ополаскивать варочную панель чистои водои и насухо вытирать: возможные остатки чистящих средств могут затвердеть при последующей готовке.

Структура из нержавеющеи стали (только в моделях с рамкои)

На поверхности из нержавеющеи стали могут образоваться пятна от воды с большим содержанием извести, если она будет воздействовать на поверхность в течение длительного времени, или при использовании чистящих средств, содержащих фосфор.

Рекомендуется тщательно ополоснуть и вытереть варочную панель после чистки. В случае случаиного проливания воды незамедлительно удалите ее.

! Некоторые варочные панели оснащены алюминиевои рамкои, похожеи на нержавеющую сталь. Для чистки рамки не используите средства, непригодные для алюминия.

Порядок демонтажа варочной панели

При необходимости демонтировать варочную панель:

1. снимите шурупы, крепящие сбоков центровочные пружины;
2. ослабьте шурупы крепежных крюков по углам;
3. выньте варочную панель из ниши.

! Не рекомендуется открывать внутренние комплектующие для попытки самостоятельно выполнить ремонт. В случае неисправности обращаитесь в Центр технического обслуживания.

Техническое описание моделей

В этих таблицах для каждом модели указываются значения поглощения электроэнергии, тип нагревательного элемента и диаметр каждом варочной зоны.

Î ââêê ââôî ÷i òõÎ ai ââé	VRA 640 X S VRA 641 D B SVRA 640 C SVRA 640 C S		VRA 641 D X S
Ââôî ÷í ùa çí í û	Î i ù í í ñõ û (Âò)	Ãèài âò ð (i ï )	Î i ù í í ñõ û (Âò)	Ãèài âò ð (i ï )
Çaãí ÿÿ ćaàay	HD 2300	210	HT 2200/1000	210/140
Çaãí ÿÿ í ćaàay	H 1400	160	H 1400	160
Î aôàãí ÿÿ ćaàay	H 1200	145	H 1200	145
Î aôàãí ÿÿ í ćaàay	HD 1800	180	H 1800	180
Î áu âÿ î ñ í í ñõ û	6700		6600

Условные обозначения:

H = одинарная варочная зона "hilight"

HD = двоиная варочная зона "hilight"

HT = троиная варочная зона "hilight"

AD = галогенная двоиная

ПАСПОРТНАЯ ТАБЛИЧКА

Изделие:	Электрическая рабочая поверхность
Торговая марка:	[IMAGE]
Торговый знак изготовителя:
Модель:	VRA 641 D X SVRA 640 X SVRA 641 D B S VRA 640 C S
Изготовитель:	Indesit Company
Страна-изготовитель:	Польша
Номинальное значение напряжения электропитания или диапазон напряжения	220-240 / 400V 3N~
Условное обозначение рода электрического тока или номинальная частота переменного тока	50/60
Класс защиты от поражения электрическим током	Класс защиты I
[4508]AIO 77KZ O 02 0361	Данное изделие соответствует следующим Директивам Европейского Сообщества: 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями- 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) с последующими изменениями- 93/68/CEE от 22/07/93 с последующими изменениями.- 2002/96CEE с последующими изменениями 1275/2008 (Stand-by/ Off mode)
В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу [e-mail].
Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/NXXXXXXXXX *XXXXXXXXXX), следующим образом:	- 1-ая цифра в S/N соответствует последней цифре года,- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.
Производитель:	Indesit Company S.p.A.Виале А. Мерлони 47, 60044, Фабриано (АН), Италия
Импортер:	ООО "Индезит РУС"
С вопросами (в России) обращаться по адресу:	до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46
	с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Данный вкладыш должен быть вложен в Руководство по эксплуатации и является его частью

RS
