Tipo de Produto	Fogão Independente
Marca	Indesit
Modelo	KN3G21S(X)EU_S
Fonte de Energia (Fogão)	Gás
Fonte de Energia (Forno)	Elétrica
Número de Queimadores a Gás	4
Tipo de Forno	Multifunção Elétrico
Capacidade do Forno	58 L
Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Peso	50 kg
Alimentação Elétrica	220-240 V ~ 50/60 Hz
Faixa de Temperatura do Forno	50°C - 250°C
Função Grelhador	Sim
Luz do Forno	Sim
Características de Segurança	Dispositivo de Corte de Chama, Porta Fria ao Toque
Tipo de Limpeza	Esmalte Fácil de Limpar
Tipo de Controlo	Botões
Tipo de Porta	Abaixar
Garantia	2 Anos de Fabricante

Perguntas frequentes - KN3G21S(X)EU_S INDESIT

Como acendo os queimadores a gás do meu fogão Indesit KN3G21S(X)EU_S?

Para acender um queimador a gás, pressione e gire o botão correspondente para o símbolo de chama máxima. Mantenha-o pressionado por 2-3 segundos após a ignição e depois solte. Se a ignição falhar após 15 segundos, desligue e aguarde 1 minuto antes de tentar novamente.

O que devo fazer se o forno não aquecer?

Verifique se o forno está corretamente ligado à alimentação elétrica e se o temporizador está programado (se aplicável). Certifique-se de que o seletor de função do forno está numa posição de cozedura. Se ainda assim não aquecer, contacte o serviço de apoio ao cliente Indesit.

Como limpo os queimadores a gás?

Remova as tampas e os anéis dos queimadores. Lave-os com água morna e sabão, enxágue e seque bem. Limpe a base do queimador com um pano húmido. Nunca use produtos de limpeza abrasivos nem mergulhe os injetores de gás.

Posso usar papel de alumínio no forno?

Evite cobrir o fundo do forno com papel de alumínio, pois pode dificultar a circulação de calor e danificar o esmalte. Pode usar papel de alumínio para cobrir pratos, mas mantenha-o afastado dos elementos de aquecimento.

Porque é que a chama do queimador a gás parece irregular?

Chamas irregulares podem indicar orifícios do queimador obstruídos. Limpe a tampa e o anel do queimador com um palito ou escova macia. Certifique-se de que a tampa está corretamente posicionada. Se o problema persistir, verifique se o injetor de gás está entupido.

Como programo o temporizador do forno?

Gire o botão do temporizador no sentido horário além da marca de 60 minutos para libertar a paragem mecânica e, em seguida, selecione o tempo desejado (até 60 minutos). O forno desligar-se-á automaticamente quando o temporizador chegar a zero.

A porta do forno é à prova de crianças?

O fogão não possui um bloqueio infantil dedicado. No entanto, a porta do forno foi concebida para se manter fria durante o funcionamento (fria ao toque). Por segurança, supervisione sempre as crianças perto do aparelho.

Que tipo de utensílios de cozinha são adequados para o fogão a gás?

Use panelas de fundo chato feitas de aço inoxidável, alumínio, ferro fundido ou vidro temperado. Certifique-se de que o diâmetro da panela é adequado ao tamanho do queimador para evitar aquecimento desigual.

Como substituo a lâmpada do forno?

Desligue o fogão da alimentação elétrica. Remova a tampa de vidro rodando-a no sentido anti-horário. Substitua a lâmpada por uma nova (25W, 300°C, tipo de rosca). Recoloque a tampa e religue a corrente.

Onde posso encontrar peças sobressalentes para o meu Indesit KN3G21S(X)EU_S?

As peças sobressalentes podem ser adquiridas nos centros de assistência autorizados Indesit ou em lojas online. Use o número do modelo para garantir a compatibilidade. As peças comuns incluem tampas de queimador, vedantes da porta do forno e elementos de aquecimento.

MANUAL DE UTILIZADOR KN3G21S(X)EU_S INDESIT

Instruções para a utilização

FOGÃO E FORNO

Índice

Instruções para a utilização,1

ATENÇAO,7

Descrição do aparelho-Vista de conjunto,8

Descrição do aparelho-Painel de comandos,9

Instalaçao,58

Início e utilização, 62

Precauções e conselhos,65

Manutenção e cuidados,66

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos que aquecem.

Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas.

O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio.

NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro.

As superfícies internas da gaveta (se presentes) podem ficar muito quen- tes.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa eléctrica ainda estiverem quentes.

ATENÇÃO: Assegure-se de que o aparelho esteja desligado antes de substituir a lâmpada, para evitar a possibilidade de choques eléctricos.

ATENÇÃO: O uso de protecções do plano inadequadas pode causar incidentes.

! Quando inserir a grelha, assegure-se de que o bloqueio esteja voltado para cima e na parte posterior da cavidade.

KZK ECKEPTYECKEPTY

Descrição do aparelho Vista de conjunto

1. Queimador a gás
   2.Grade do piano de trabalho
   3 .Painel de comandos
2. Prateleira GRADE
   5.Prateleira BANDEJA PINGADEIRA
3. Pé de regulação
4. Plano de retenção dos eventuais vazamentos
5. GUIAS de deslizamento das prateleiras
6. Posição 5
7. Posição 4
8. Posição 3
9. Posição 2
10. Posição 1
    14.O sobretampo de vidro

UA

Descrição do aparelho Painel de comandos

1.Acendedor electrónico dos queimadores do plano*
2.Manípulo conta-minutos
3.Manípulo do forno e do grill
4.Manípulo luz do forno

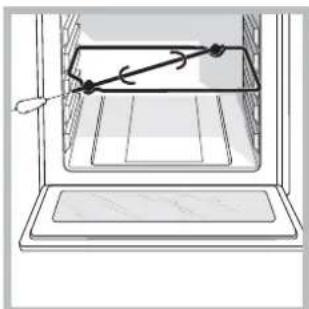

5.Botão luz do forno e rotisserie
6. Indicador de funcionamento grill

*Presente apenas em alguns modelos

RO

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.
! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.
! A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.
! Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o fluxo de ar não deve ser inferior a 2 m³/h por kW de potência instalada).

As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100 cm² de secção útil e devem ser colocadas em modo que não possam ser obstruídas, mesmo parcialmente (ver fi gura A).

Estas tomadas de ar devem ser aumentadas de 100% - com um mínimo de 200 cm ^2 – no caso em que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (ver figura B) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

Sala ao lado Sala a ser ventilada

A

! Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (ver fi guras).

Descarga directamente
Descarga através de uma

para o exterior chaminé ou uma conduta para fumo ramificada (reservada para os

aparelhosde

! Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás. Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50°C.

! É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.
! Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).

Para uma instalação correcta:

• colocar o aparelho na cozinha, na sala de jantar ou numa sala única (não na casa de banho);
• se o plano da cozinha for mais alto que o dos móveis, estes deverão ser colocados a e pelo menos 200 mm do aparelho;
• se o fogão for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 420 mm. (milímetros) do plano de trabalho.

Tal distância deve ser de 700 mm se as prateleiras forem de material inflamável (ver figura);

• não colocar cortinas atrás do fogão ou a menos de 200 mm dos seus lados;
• se houver exaustor, o mesmo deverá ser instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (ver fi gura).

As pernas* devem ser encaixadas na base do fogão.

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja a tabela dos Dados técnicos). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas NFC 15-100 (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
  * Presente apenas em alguns modelos.

• a tensão de alimentação seja entre os valores da placa de identificação;

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação ao gás

A ligação do aparelho à rede do gás ou à botija do gás pode ser efectuada com um tubo flexível de borracha ou de aço, conforme prescrito pelas normas nacionais em vigor e somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado (veja a etiqueta de calibragem sobre a tampa: em caso contrárioveja abaixo). Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as normas nacionais em vigor. Para facilitar a ligação, a alimentação do gás é orientável lateralmente *: inverter o porta-borracha para a ligação com a tampa de fecho e substituir a guarnição de vedação fornecida em dotação.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela "Características dos queimadores e dos bicos" (ver abaixo).

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as normas nacionais em vigor. O diâmetro interno do tubo deve ser de: 8 mm para a alimentação com gás líquido; 13 mm para a alimentação com gás metano.

Quando a ligação estiver terminada, assegure-se de que o tubo:

• não esteja em contacto em ponto algum com partes que alcancem temperaturas superiores a 50°C;
• não esteja sujeito a qualquer esforço de tracção e de torção não apresente dobras nem apertos;
• não encoste em corpos cortantes, arestas agudas nem em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio percurso, a fim de poder-se controlar o estado de

• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

! Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2 – subclasse 1 (aparelho encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (ver abaixo).

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições sejam em conformidade com as normas nacionais em vigor. Para poder instalar o tubo, elimine o porta-borracha presente no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

! Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

Controle da vedação

Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação ao plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;
2. desparafusar os bicos utilizando uma chave a tubo de 7 mm (ver figura), e substituí-los com aqueles apropriados para o novo tipo de gás (ver

tabela "Características dos queimadores e dos bicos");

1. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;

2. retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
   ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

3. verifique em seguida se ao girar rapidamente a torneira da posição de máximo até a de mínimo, o queimador não se apague;
   ! Os queimadores do plano não precisam de nenhuma regulação do ar primário.

Adaptação do forno

Troca do bico do queimador do forno:

1. tirar o tabuleiro aquecedor de alimentos;
2. retirar a protecção corrediça A (veja a figura);

1. tirar o queimador do forno depois de ter tirado o parafuso V (ver fi gura);

a operação é facilitada tirando a porta do forno.

1. desenrosque o bico do queimador do forno utilizando a apropriada chave a tubo para bicos (ver figura), ou uma chave a tubo de 7 mm e troque-a por uma adequada ao novo tipo de gás (ver tabela Características dos queimadores e bicos).

Regulação do mínimo do queimador do forno a gás:

1. acenda o queimador (veja Início e Utilização);
2. coloque o botão na posição de mínimo (MIN) depois de ter deixado o mesmo

aproximadamente 10 minutos na posição de máximo (MAX);

1. retire o botão;
2. regule o parafuso de regulação colocado por fora da haste do termostato (ver figuras) até obter uma pequena chama regular;
   ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

verifique depois, que rodando rapidamente o botão da posição MAX à posição de MIN, ou fechando e abrindo rapidamente a porta do forno, o queimador não se apague.

! Preste atenção especialmente nos cabos das velas e nos tubos dos termopares.
! Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.
! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão conforme as Normas Nacionais em vigor sobre os

A correia de segurança

! Para evitar a queda aciden- tal do aparelho, por exem- plo, por uma criança subir para a porta do forno, DEVE ser instalada a correia de segurança fornecida! O

fogão é instalado com uma correia de segurança fixada com um parafuso (não fornecido com o fogão) à parede atrás do aparelho, à mesma altura que a correia é fixada ao aparelho. Seleccione o parafuso e bucha de acordo com o tipo de material da parede atrás do aparelho. Se a cabeça do aparelho tiver um diâmetro inferior a 9 mm, deve ser usada uma anilha. As paredes de betão requerem um parafuso com pelo menos 8 mm de diâmetro e 60 mm de comprimento.

Assegure-se de que a correia seja fixada à parede traseira do fogão e à parede, tal como mostrado na figura, para que esteja bem esticada após a instalação e paralela ao nível do chão.

Tabela das características dos queimadores e bicos

Tabela 1 Gás líquido Gás natural
Queimador Diâmetro(mm)	Potência térmica kW (p.c.s.*)Nomin. Ridot. (mm) (mm) *** **			By-pass 1/100(mm)	Bico 1/100(mm)	vazão*g/h		Bico 1/100	vazão*l/h
Rápido (R)	100	3.00	0.7	41	87	218	214	128	286
Semi Rápido (S)	75	1.90	0.4	30	70	138	136	104	181
Auxiliar (A)	51	1.00	0.4	30	52	73	71	76	95
Forno	-	2.80	1.0	46	80	204	200	119	267
Pressõesde fornecimento	Nominal (mbar)Mínima (mbar)Máxima (mbar)					28-302035	372545		201725

* A 15°C e 1013 mbars-gás seco
** Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m ^3

KN3G21S/EU S

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado.

Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;
2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo da chama máxima 🔒;
3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR: no mínimo ♦, no máximo ⬆ ou numa posição intermediária.

Se o aparelho for equipado com dispositivo de

acendimento electrónico* (C) será suficiente pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo de chama mínima, até o acendimento. Pode

ocorrer que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Se o aparelho for equipado com um dispositivo de segurança*(X) para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague ^4 .

Conselhos práticos para utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

Queimador	Diametro recipientes (cm)
Rápido (R) 24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14

Utilização do forno

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno.
! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. Utilize a posição 1 do forno apenas no caso de cozer usando o espeto rotatório.

Acender o queimador do forno

Para acender o queimador do forno, aproximar a chama ou o acendedor ao orifício F (ver figura), e ao mesmo tempo pressionar e rodar o selector do forno no sentido contrário ao dos ponteiros do relógio até a posição MAX.

Se o aparelho for equipado com dispositivo de acendimento electrónico* será suficiente pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector FORNO até a posição MAX, até o acendimento. Se depois de 15 segundos o queimador não tiver acendido, solte o selector, abra a porta do forno e aguarde pelo menos 1 minuto antes de tentar novamente acender o queimador. Em caso de falta de corrente será possível acender o queimador com uma chama ou um acendedor, como descrito acima.

! O forno é equipado com um dispositivo de segurança portanto é necessário manter pressionado o selector FORNO por aproximadamente 6 segundos.
! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Regulação da temperatura

Para obter a temperatura de cozedura desejada, girar no sentido contrário ao dos ponteiros do relógio o selector FORNO. As temperaturas estão indicadas no painel de comandos e vão do MIN (140°C) ao MAX (250°C). Uma vez alcançada a temperatura, o forno irá mantê-la constante graças ao termostato.

* Presente apenas em alguns modelos.

Grill

Girando no sentido contrário ao dos ponteiros do relógio o selector FORNO, até a posição □ colocase a funcionar o grill de raios infravermelhos. O grill possibilita dourar os alimentos e é particularmente indicado para assar rosbife, assados, costelas, chouriços. Coloque a grelha nas posições 4 ou 5 e uma pingadeira na posição 1 para recolher a gordura e evitar fumos.

! O funcionamento do grill será indicado pelo acendimento do indicador luminoso GRILL.
! Efectue a cozedura no grill com a porta do forno fechada, para obter os melhores resultados e uma sensível economia de energia (aproximadamente 10 %).

Luz do forno

A lâmpada pode ser acesa a qualquer momento carregando na tecla LUZ DO FORNO.

Timer

Para accionar o Timer (contador de minutos) proceder da seguinte maneira:

1. para dar corda na campainha é necessário rodar o selector do TIMER ○ uma volta quase inteira na direcção dos ponteiros do relógio;
2. rodar no sentido contrário ao dos ponteiros do relógio ○ o selector TIMER configurando o tempo desejado;

Espeto rotativo

Para accionar o espeto rotativo (veja a figura), realize as seguintes operações:

1. coloque o tabuleiro de recolha de gordura na

1. coloque o suporte do espeto rotativo na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;
2. accione o espeto rotativo seleccionando botao Espeto rotativo

Vão inferior

O placa de identificação e' situada no interior da parte escamoteável ou, uma vez aberto o compartimento aquecedor de alimentos, na parede interna esquerda. Embaixo do forno há um vão que pode ser utilizado

* Presente apenas em alguns modelos.

para guardar acessórios ou panelas. Para abrir a porta rodar para baixo (ver fi gura).

! Não guarde material inflamável no vão inferior do forno. Nos fogões a gás há uma protecção corrediça A que

serve para proteger o vão inferior do calor desenvolvido pelo queimador (ver fi gura). Para remover a protecção corrediça desparafusar o parafuso S (ver fi gura). Para montá-la novamente, bloqueá-la com o parafuso S.

! Antes de utilizar o forno certificar-se que a protecção corrediça esteja fixada na posição correcta.

DADOS TÉCNICOS
Medidas Forno HxLxP	34x39x44 cm
Volume	Litros 58
Medidas úteis da gaveta estufa	largura cm. 42 profundidade cm. 44 altura cm. 17
Tensão e frequência de fornecimento	veja a placa das características
Queimadores	adaptáveis a todos os tipos de fogões a gás indicados na placa de identificação situada no interior da parte escamoteável ou, uma vez aberto o compartimento aquecedor de alimentos, na parede interna esquerda.
	Directivas Comunitárias 2006/95/EC de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/EC de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 2009/142/EC de 30/11/09 (Gás) e posteriores modificações - 93/68/EEC de 22/07/93 e posteriores modificações - 2002/96/EC 1275/2008 (Stand-by/ Off mode)

Tabela de cozedura no forno

Alimentos	Peso (Kg)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada (°C)	Duração da cozedura (minutos)
Massa
Lasanha	2.5	3	10	210	60-75
Cannellone	2.5	3	10	200	40-50
Massa gratinè	2.5	3	10	200	40-50
Carne
Vitela	1.7	3	10	200	85-90
Frango	1.5	3	10	220	90-100
Pato	1.8	3	10	200	100-110
Coelho	2	3	10	200	70-80
Carne de porco	2.1	3	10	200	70-80
Cordeiro	1.8	3	10	200	90-95
Cordeiro
Cavala	1.1	3	10	180-200	35-40
Peixe dentão	1.5	3	10	180-200	40-50
Peixe dentão	1	3	10	180-200	40-45
Pizza
Napolitana	1 3 15 220 15-20
Bolos
Biscoitos	0.5	3	15	180	30-35
Tortas	1.1	3	15	180	30-35
Tortas salgadas	1	3	15	180	45-50
Tortas levedadas	1	3	15	180	35-40
Cozedura no grill
Bife de vitela	1	4	5		15-20
Costeletas	1.5	4	5		20
Hambúrgueres	1	3	5		20-30
Cavala	1	4	5		15-20
Tostas	n.° 4	4	5		4-5

ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno(1). Para retirar completamente as grelhas, tal como indicado no desenho, ba-

sta levantá-las, segurando-as pela parte da frente, e puxá-las (2).

ATENÇÃO! O sobretampo de vidro pode fragmentar se estiver quente. Desligar todos os queimadores e eventuais placar eléctricas antes de o fechar.

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança.

Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

- Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

- Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

- Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto, válidas para os Países de destinação cujos símbolos figuram no início deste manual.

- Este folheto diz respeito a um aparelho de classe 1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).

- Mantenha as crianças afastadas do forno.

- Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do aparelho.

- Não tape as aberturas de ventilação e de eliminação de calor.

- Evite fechar a tampa de vidro do plano de cozedura (presente em alguns modelos) enquanto os queimadores estiverem acesos ou ainda quentes.

- Utilize luvas de forno para colocar e tirar recipientes;

- Não utilize líquidos inflamáveis (álcool, gasolina, etc.) perto do aparelho enquanto este estiver funcionando.

- Não guarde material inflamável no vão inferior de depósito ou no forno: se o aparelho for inadvertamente colocado a funcionar, poderia incendiar-se.

- Quando o aparelho não for utilizado, assegure-se sempre de que os selectores estejam na posição e que a torneira do gás esteja fechada.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contactar a Assistência.
• Não coloque objectos pesados sobre a porta do forno aberta.
• Se o fogão for colocado sobre um estrado, tome as providências necessárias para que o aparelho não escorregue do estrado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.
• É recomendável realizar as cozeduras ao GRILL sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Não utilizar jacto de vapor para a limpeza.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• As grades, as sobretampas, as coroas distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguardar até que estejam perfeitamente enxutos.
• Limpar frequentemente a parte terminal dos dispositivos de segurança* para a falta de chama.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Limpe o vidro da porta do forno utilizando esponjas e produtos não abrasivos e enxugue com um pano macio.
• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.

A tampa

Nos modelos equipados com tampa de vidro, a limpeza deve ser realizada com água morna. Evite abrasivos. É possível remover a tampa para facilitar a limpeza da parte traseira do plano de cozedura: abra-a completamente e puxe para cima (ver fi gura).

! Evite fechar a tampa de vidro enquanto os queimadores estiverem acesos ou ainda quentes.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituir a lâmpada de iluminação do forno

1. Após ter desligado o forno da electricidade, remova a tampa de vidro do porta-lâmpadas (ver fi gura).

2. Desenrosque a lâmpada e troque-a por outra análoga: tensão 230V, potência 25 W, engate E 14.

3. Monte novamente a tampa e restabeleça a ligação eléctrica do forno.

! Não utilizar a lâmpada do forno como iluminação de ambientes.

Assistência técnica

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

* Presente apenas em alguns modelos.
