РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 0705 AA SKIL

• Данный инструмент предназначено исключительно для стрижки газонов возле дома
• Данный инструмент не подходит для промышленного использования
• Проверьте наличие в упаковке всех частей, показанных на рисунке ②
• В случае отсутствия или повреждения деталей обращайтесь в магазин, где был приобретен инструмент
• Указания по сборке ②

- последовательность цифр на рисунке соответствует последовательности действий, которые необходимо совершить при сборке газонокосилки

! закручивайте до конца все болты и гайки

- Перед использованием прибора внимательно ознакомьтесь с данной инструкцией и сохраните ее для последующего использования ④

ТЕХНИЧЕСКИЕ ДАННЫЕ ①

ДЕТАЛИ ИНСТРУМЕНТА ③

A Колесо
В Ограничитель шнура
С Хомут кабеля
D Защитный выключатель
Е Курковый переключатель
F Предохранительная барашковая гайка
G Сборник срезанной травы
Н Рукоятка для транспортировки
J Вентиляционные отверстия
К Задний кожух

БЕЗОПАСНОСТЬ

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие "электроинструмент" распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА
a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям.
b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль.

с) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой инструмента.

2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока.

b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во время работы инструментом вероятность электрошока существенно возрастает.

с) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара.

d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки. Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента. Поврежденный или спутанный кабель повышает возможность электрического удара.

e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения. Использование такого удлинителя снижает вероятность электрического удара.

f) Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электроинструментом, если Вы устали или находитесь под воздействием транквилизаторов, алкоголя или медицинских препаратов. Секундная потеря концентрации в работе с электроинструментом может привести к серьезным травмам.

b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, несколькощая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм.

с) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю.

d) Во избежание травм перед включением инструмента удалите регулировочный или гаечный ключ из вращающейся части инструмента.

e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В

таком положении вы сможете лучше контролировать инструмент в неожиданных ситуациях.

f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Волосы, одежда и перчатки должны находиться подальше от движущихся частей электроинструмента. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента.

g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.

4) ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ

a) Не перегружайте инструмент. Используйте тот инструмент, который предназначен для данной работы. С подходящим инструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей.

b) Не используйте инструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит ремонту.

с) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте анкумулятор. Данная мера предосторожности предотвращает случайное включение инструмента.

d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознакомленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей.

e) Электроинструмент требует надлежащего ухода. Проверяйте безупречность функции подвижных частей, лёгность их хода, целостность всех частей и отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом.

f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся контролю.

g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям.

5) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное обслуживание только квалифицированному

персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОНОКОСИЛКАМИ

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ

④ Перед использованием ознакомьтесь инструкцию по применению
⑤ Двойная изоляция (заземляющий провод не требуется)
⑥ Исключите возможность попадания на инструмент дождя
⑦ Остерегайтесь отлетающих осколков (окружающие должны находится на безопасном расстоянии от места уборки)
⑧ Остерегайтесь острых ножей
⑨ Не допускайте попадания (удлинительного) кабеля под вращающийся нож
⑩ Нож остановится только спустя некоторое время после выключения инструмента (не прикасайтесь к вращающемуся ножу)
⑪ В случае, если повредился или запутался (удлинительный) шнур, перед тем, как распутать или отремонтировать его, отключите устройство и выньте вилку из розетки
⑫ Не выкидывайте инструмент вместе с бытовым мусором

ОБЩЕЕ

• Не работайте с косилкой на влажных газонах
• За несчастные случаи с людьми или повреждение их имущества, а также угрозу для них отвечает пользователь
• Никогда не работайте с газонокосилкой, если ее задний кожух или сборник срезанной травы неисправны
• При работе с инструментом без сборника срезанной травы следите за тем, чтобы задний кожух оставался в закрытом положении (риск травмы от вращающегося ножа)
• Всегда вытягивайте вилку из сетевой розетки,
• если оставляете инструмент без присмотра
• перед тем, как убирать застрявшие предметы
• перед тем, как осматривать, очищать инструмент или проводить с ним другие операции
• в случае попадания на посторонний предмет
• если инструмент начинает очень сильно вибрировать

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

• Периодически осматривайте шнур и необходимо, чтобы квалифицированный специалист заменил сетевой шнур в случае повреждения
• При работе во влажных условиях используйте устройство защитного отключения (УЗО) с максимальным пусковым током 30 мА
• Используйте полностью размотанные и безопасные удлинители, рассчитанные на ток не менее 16 А
• Используйте только удлинительные кабели марки H05VV-F или H05RN-F, предназначенные для работ на открытом воздухе и оснащенные

водонепроницаемыми штепсельными разъемами и розетками

- Не наступайте на (удлинительный) шнур, не надавливайте на него и не тяните его

- Защищайте (удлинительный) шнур от источников тепла, масла и острых краев

- Периодически осматривайте удлинительный шнур и заменяйте его в случае повреждения (использование несоответствующих удлинительных шнуров небезопасно)

ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Не работайте с инструментом босиком или в сандалиях с открытым верхом; всегда носите прочную обувь и длинные брюки
• Ознакомьтесь со средствами управления и порядком работы с инструментом
• Категорически запрещено стричь траву в непосредственной близости от людей (особенно детей) и животных
• Всегда держите руки и ноги на безопасном расстоянии от вращающихся деталей косилки
• Всегда держитесь на удалении от выходного отверстия
• Включайте двигатель, соблюдая инструкции, и держите ноги как можно дальше от ножа
• К работе с инструментом не допускаются лица (в т.ч. дети) с ограниченными физическими, сенсорными или умственными способностями, а также лица, не обладающие достаточным опытом и знаниями, за исключением случаев, когда они работают под надзором или проинструктированы по эксплуатации устройства лицом, ответственным за их безопасность (на возраст оператора могут накладываться местные законодательные ограничения)
• Убедитесь, что дети не имеют возможности играться инструментом
• Работая с газонокосилкой, двигайтесь размеренным нешироким шагом (не бегите)
• Будьте осторожны на склонах, чтобы не поскользнуться; не подстригайте траву на слишком крутых склонах
• Будьте исключительно осторожны во время движения назад или притягивания косилки по направлению к себе

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

• Проверяйте работоспособность электроинструмента перед каждым использованием и, в случае обнаружения неисправности, доверяйте его ремонт только квалифицированным специалистам; ни в коем случае не открывайте инструмент самостоятельно
  • Перед стрижкой тщательно осмотрите газон и уберите все твердые предметы, которые могут быть подхвачены и отброшены режущим механизмом
• Следите за исправностью режущего механизма (своевременно заменяйте изношенные или поврежденные части)
• Для обеспечения безопасности при работе с газонокосилкой проверяйте затяжку всех гаек, болтов и винтов

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ

• Стрижку газона следует проводить только при достаточном естественном или соответствующем искусственном освещении
• Не наклоняйте инструмент при включении или выключении двигателя, кроме тех случаев, когда наклон нужен для начала работы в высокой траве (в таком случае не следует наклонять инструмент больше, чем это необходимо; при этом наклонять следует только ту его часть, которая находится дальше от оператора); перед установкой инструмента на землю всегда нужно следить за тем, чтобы обе руки находились в рабочем положении

- При наклоне инструмента для переноски через участки без травы либо его транспортировке к участку покоса или обратно необходимо удостовериться в полной неподвижности ножа

- При покосе на покатой поверхности нельзя перемещаться сверху вниз или снизу вверх склона (двигаться следует в горизонтальной плоскости)

- При изменении направления покоса на склонах следует быть особенно внимательным

- Никогда не следует поднимать или переносить газонокосилку при работающем двигателе

- В случае разрезания, повреждения или запутывания силового или удлинительного шнура, выключите инструмент и вытяните вилку с розетки (не насайтесь шнура, пока вилка вставлена в розетку)

- Никогда не используйте инструмент, если сетевой шнур повреждён; необходимо, чтобы квалифицированный специалист заменил сетевой шнур

ИСПОЛЬЗОВАНИЕ

- Ограничитель шнура ⑬

• перекиньте кольцо удлинительного шнура через ограничитель, как показано на рисунке В
• чтобы зафиксировать шнур, сильно потяните

- Регулировка высоты покоса (20-40-60 мм) ⑭

! отключите вилку из сетевой розетки и подождите, пока остановиться режущее лезвие

• переверните газонокосилку вверх дном
• установите два передних и два задних колеса на требуемую высоту покоса (20, 40 или 60 мм)

! удостоверьтесь в том, что четыре колеса зафиксированы на одной высоте покоса

- Предохранительный выключатель вкл/выкл ⑮ Предохраняет инструмент от случайного включения

• включите инструмент, сначала нажав на защитный выключатель D, а затем надавив гашетку E

- выключите инструмент отпустив курковый выключатель E

! нож остановится только спустя несколько секунд после отключения устройства

- Указания по эксплуатации

- управляйте газонокосилкой обеими руками

- поставьте газонокосилку на край газона и начинайте стрижку, двигаясь вперед

• дойдя до края газона, разверните косилку в противоположном направлении, при этом новая дорожка покоса должна слегка накладываться на предыдущую
• газонокосилку следует использовать исключительно на сухой траве
• не подводите газонокосилку к твердым предметам, кустам и деревьям
• для стрижки высокой травы установите режущий механизм сначала на максимальную высоту покоса, а потом — на меньшую высоту
  ! при покосе высокой травы выберите соответствующий темп ходьбы

- Хранение ⑯

- существенно уменьшить занимаемое устройством пространство можно, сложив ручку (с помощью барашковой гайки F ③) и поместив его на хранение, как показано на рисунке; вначале необходимо опорожнить сборник скошенной травы

! при складывании либо раскладывании ручки инструмента необходимо не допустить защемления удлинительного кабеля (не роняйте ручку)

- не ставьте на газонокосилку другие предметы во время хранения

- газонокосилку необходимо хранить в сухом помещении

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

• Данный инструмент не подходит для промышленного использования
• Всегда содержите инструмент и его шнур в чистоте (особенно вентиляционные отверстия J ③)
• После каждого использования чистите газонокосилку с помощью ручной щетки и мягкой ткани

! не мойте косилку водой (а особенно из компрессора)

- удаляйте утрамбованные обрезки травы из зоны ножей с помощью деревянного или пластмассового инструмента

• Регулярно проверяйте сборник скошенной травы на наличие износа или повреждений
• Регулярно проверяйте степень износа и исправность ножей и болтов. Для сохранения оптимальных характеристик заменяйте эти части комплектом
• Замена ножей ⑰

! выньте штепсельную вилку из розетки электропитания и снимите сборник скошенной травы G ③

! надевайте защитные перчатки
- переверните газонокосилку вверх дном
- для установки либо снятия ножа пользуйтесь гаечным ключом 13, как показано на рисунке
! в качестве замены используйте только ножи марки GD61BX.00.06 SKB
- перед установкой ножа тщательно очистите зону вала и нижнюю часть инструмента

- Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL

- отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skil.com)

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

- Ниже приведен перечень неисправностей, их возможных причин и корректирующих действий (если при их помощи не удается исправить проблему, обратитесь к дилеру или в сервисный центр)

! перед поиском неисправности выключите инструмент и отсоедините вилку

★ Инструмент не работает

- отсутствует питание -> проверьте источник питания (силовой кабель, автоматические прерыватели, плавкие предохранители)

- повреждение розетки питания -> используйте другую розетку

- поврежден удлинительный шнур -> замените удлинительный шнур

- слишком высокая трава -> увеличьте высоту покоса и наклоните инструмент

★ Инструмент отключается периодически

- поврежден удлинительный шнур -> замените удлинительный шнур

- повреждена внутренняя проводка -> обратитесь к дилеру или в сервисный центр

★ Неровная поверхность скошенного участка, либо двигатель работает с надрывом

- слишком малая высота покоса -> увеличьте высоту покоса

- нож затупился -> замените нож

- нижняя часть инструмента забита -> очистите инструмент

- высота покоса не равномерна -> установите 4 колеса на одну высоту покоса

★ Нож не вращается

- вращение ножа затруднено -> устраните препятствие

- болт (гайка) ножа не затянуты -> затяните болт (гайку) ножа

★ Инструмент сильно вибрирует

- нож поврежден -> замените нож

- болт (гайка) ножа не затянуты -> затяните болт (гайку) ножа

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, принадлежности и упаковну вместе с бытовым мусором (только для стран ЕС)

- во исполнение европейской директивы 2002/96/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях,

соответствующих условиям экологической безопасности

- значок ⑫ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ СЕ

- Мы с полной ответственностью заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60335, EN 61000, EN 55014 в соответствии с инструкциями 2006/95/EC, 2004/108/EC, 2006/42/EC, 2000/14/EC, 2011/65/EC

• Техническая документация y: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

- Сертификаты соответствия хранятся по адресу: ООО "Роберт Бош"

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

ШУМНОСТИ/ВИБРАЦИИ

- При измерении в соответствии со стандартом EN 60335 уровень звукового давления для этого инструмента составляет 72 дБ (А) и уровень звуковой мощности - 92 дБ (А) (стандартное отклонение: 3 дВ), и вибрации - 2,1 м/с² (по методу для рук; недостоверность K = 1,5 м/с²)

- Гарантированный уровень звуковой мощности LWA, измеренный согласно стандарту 2000/14/EC (EN/ISO 3744), ниже 95 дБ(А) (порядок подтверждение соответствия согласно приложению VI) Уполномоченный орган: KEMA, Arnhem, NL Идентификационный номер уполномоченного органа: 0344

- Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60335; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

- при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться

- в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

! защищайте себя от воздействия вибрации, поддерживая инструмент и его

вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

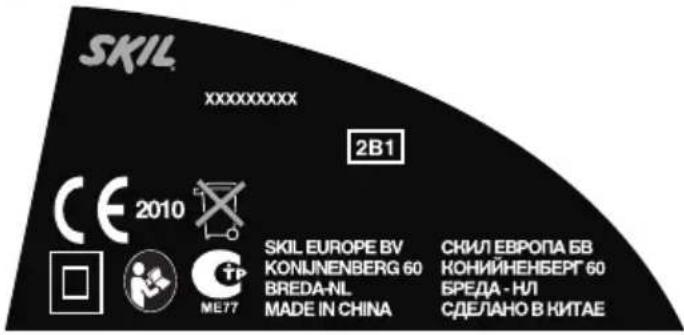

ДАТА ПРОИЗВОДСТВА

SKIL XXXXXXXXX 2B1 CE 2010 ME77 SKIL EUROPE BV KONIJNENBERG 60 BREDA-NL MADE IN CHINA СКИЛ ЕВРОПА ББ КОНИЙНЕНБЕРГ 60 БРЕДА - НЛ СДЕЛАНО В КИТАЕ

• На дату производства на шильдике указывают первые три цифры серийного номера xxxxxxxх (как показано на рис. – см. выше)
• Приведённая ниже таблица поможет определить месяц производства инструмента

Год	Янв.	Февр.	Март	Апр.	Май	Июнь
2011	101	102	103	104	105	106
2012	201	202	203	204	205	206
2013	301	302	303	304	305	306
2014	417	418	419	420	453	454
2015	517	518	519	520	553	554
2016	617	618	619	620	653	654
2017	717	718	719	720	753	754
2018	817	818	819	820	853	854
2019	917	918	919	920	953	954

Год	Июль	Авг.	Сент.	Окт.	Ноябрь	Дек.
2011	107	108	109	110	111	112
2012	207	208	209	210	211	212
2013	307	308	309	310	311	312
2014	455	456	457	458	459	460
2015	555	556	557	558	559	560
2016	655	656	657	658	659	660
2017	755	756	757	758	759	760
2018	855	856	857	858	859	860
2019	955	956	957	958	959	960

Газонокосарка 0705

ВСТУП

СПЕЦИФИЧНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С КОСАЧКИ ЗА ТРЕВА

ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ СЕ
