Тип продукта	Активная мониторная колонка
Модель	S-DJ80X
Бренд	PIONEER
Тип колонки	Активная двухполосная колонка с bi-amping
Низкочастотный динамик	20 см (конус из арамидного волокна)
Высокочастотный динамик	2,5 см (мягкий купол)
Частотный диапазон	40 Гц - 20 кГц
Мощность усилителя НЧ	70 Вт
Мощность усилителя ВЧ	20 Вт
Входное сопротивление	10 кОм
Симметричные входные разъемы	XLR × 1, TRS (джек 6,35 мм) × 1
Несимметричный входной разъем	RCA × 1
Тип корпуса	Фазоинвертор
Материал корпуса	МДФ
Напряжение питания	100-120 В / 220-240 В (выбирается)
Потребляемая мощность	160 Вт
Потребление в режиме ожидания	≤ 0,5 Вт
Размеры (Ш × В × Г)	276 мм × 401 мм × 315 мм
Вес	11,8 кг
Особые функции	Регулировка уровня, регулировка ВЧ, автоматический режим ожидания
Комплект поставки	Кабель питания, руководство по эксплуатации, гарантийный талон
Безопасность	Заземляющая вилка, не блокировать вентиляцию, минимальное расстояние 30 см
Обслуживание и чистка	Протирать сухой тканью, не использовать растворители
Ремонтопригодность	Нет деталей, обслуживаемых пользователем, обращайтесь в авторизованный сервисный центр

Часто задаваемые вопросы - S-DJ80X PIONEER

Как включить колонку S-DJ80X?

Вставьте прилагаемый кабель питания в разъем AC IN на задней панели, затем подключите к розетке. Сначала установите переключатель VOLTAGE SELECTOR на соответствующее напряжение, затем переведите выключатель POWER в положение ON. Индикатор POWER загорится на передней панели.

Что делать, если из колонки не идет звук?

Проверьте, подключен ли кабель питания, включен ли выключатель POWER и достаточно ли высока громкость (ручка LEVEL). Убедитесь, что источник звука правильно подключен (XLR, TRS или RCA) и его громкость установлена. Если включен автоматический режим ожидания, отключите его или увеличьте входной сигнал.

Как работает автоматический режим ожидания?

Переключатель AUTO STANDBY включает или отключает автоматический режим ожидания. При включении колонка переходит в режим ожидания примерно через 25 минут без входного сигнала для экономии энергии. Она автоматически просыпается при обнаружении сигнала. Если сигнал слишком слабый, отключите эту функцию для нормальной работы.

Что делать, если индикатор POWER не горит?

Проверьте, находится ли выключатель POWER в положении ON. Если включен автоматический режим ожидания, индикатор гаснет в режиме ожидания. Чтобы снова зажечь его, выключите выключатель POWER, подождите несколько секунд и снова включите. Также убедитесь, что кабель питания правильно подключен.

Как настроить высокие частоты на колонке?

Используйте ручку HF LEVEL ADJ на задней панели. Вы можете выбрать между -2 дБ, -1 дБ, 0 дБ и +1 дБ для настройки высокочастотного отклика в соответствии с вашими акустическими предпочтениями.

Можно ли использовать входы XLR и TRS одновременно?

Нет, не подключайте одновременно разъемы XLR INPUT и TRS INPUT. Используйте один или другой, но не оба одновременно. Входы RCA можно использовать отдельно.

Какое пространство необходимо вокруг колонки?

Оставьте не менее 30 см сверху, сзади и с обеих сторон колонки для обеспечения надлежащей вентиляции. Не размещайте предметы, блокирующие вентиляционные отверстия, чтобы избежать перегрева.

Как чистить колонку S-DJ80X?

Отключите колонку перед чисткой. Используйте мягкую сухую ткань. Не используйте растворители, химические вещества или влажные ткани. Избегайте попадания воды в отверстия.

Что делать при искажении звука?

Уменьшите громкость с помощью ручки LEVEL на задней панели или снизьте уровень выходного сигнала источника звука. Также проверьте, хорошо ли подключены кабели и не перегружены ли входы.

Где можно найти запчасти или отремонтировать колонку?

Внутри нет деталей, обслуживаемых пользователем. Для любого ремонта или замены обращайтесь в авторизованный сервисный центр Pioneer или к вашему продавцу. Использование в небытовых целях может аннулировать гарантию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-DJ80X PIONEER

На указанном выше сайте поддержки Pioneer DJ содержатся раздел часто задаваемых вопросов, информация по программному обеспечению, а также различные другие типы информации и услуг, позволяющие использовать ваше изделие более лучшим образом.

Operating Instructions Mode d'emploi Bedienungsanleitung Istruzioni per l'uso Handleiding Manual de instrucciones Manual de instruções Инструкции по эксплуатации

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 30 см сверху, 30 см сзади и по 30 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное изделие оснащено трехконтактной вилкой с заземляющим контактом. Эта вилка подходит только к электророзетке, оборудованной заземлением. Если вилку не удается вставить в розетку, обратитесь к электрику для установки розетки соответствующего типа. Защитную функцию вилки с заземляющим контактом следует использовать обязательно.

D3-4-2-1-6_A1_Ru

ВНИМАНИЕ

Выключатель POWER данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a*_A1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока.

K041_A1_Ru

Не закрепляйте эти колонки на стене или потолке, так как в случае их падения они могут причинить травмы.

SGK007*_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру.

S002*_A1_Ru

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

Введение

Основные функциональные возможности

Диффузор в волноводе улучшает диаграмму направленности и обеспечивает объемный звук.

Конус низкочастотного громкоговорителя из арамидного волокна обладает низким весом и высокой жесткостью, что обеспечивает качественное низкочастотное звучание.

Рифленая поверхность порта фазоинвертора выравнивает движение воздуха и обеспечивает воспроизведение низких частот без потерь.

Проверка комплектности прилагаемых принадлежностей

• Силовой кабель (1)
- Инструкция по эксплуатации (данный документ)

• Гарантийный талон

Название и функции частей

Элементы на фронтальной панели

Pioneer 1 2 3 4 5 6

1-дюймовый мягкий купольный высокочастотный громкоговоритель высокого разрешения
2 Подсветка (индикатор POWER)

Загорается при включении питания. Индикатор не горит, если колонка находится в режиме ожидания.

3 Диффузор

Улучшает направленность и распространение звука высокой частоты.

4 Низкочастотный громкоговоритель из арамидного волокна

Легкие и очень жесткие конусы обеспечивают качественное низкочастотное звучание.

5 Порт фазоинвертора
6 Канал

Регулирует поток воздуха в порту фазоинвертора и обеспечивает мощное басовое звучание при низких звуковых потерях.

Элементы на задней панели

Pioneer S-DJ50X INLOT UNBALANCED RCA BALANCED TRS XLR LEVEL MIN MAX -2dB 1dB OUTSTANDARD OFF POWER ON OFF VOLTAGE SELECTOR AC IN 100kΩF~T14.25W 200kΩF~T38.6A.25W 1 2 3 4 5 6 7 8 9 10

* На иллюстрации показана модель S-DJ50X.

1 Поворотный регулятор LEVEL

Используется для регулировки уровня звука (громкости).

2 Поворотный регулятор HF LEVEL ADJ

Используется для настройки высоких частот. Можно выбрать –2 дБ, –1 дБ, 0 дБ или 1 дБ.

3 Переключатель AUTO STANDBY

Используется для включения и выключения функции автоматического перехода в режим ожидания. Когда функция автоматического перехода в режим ожидания включена, колонка автоматически переходит в режим ожидания, если входной сигнал отсутствует в течение определенного периода времени (приблизительно 25 минут), за счет чего снижается потребление электроэнергии. Если поступает входной сигнал, когда колонка находится в режиме ожидания, колонка автоматически выходит из режима ожидания.

• Когда колонка переходит в режиме ожидания, подсветка (индикатор POWER) на фронтальной панели гаснет.
• Если уровень входного сигнала находится ниже определенного уровня, колонка может не выходить из режима ожидания автоматически. В таких случаях переведите переключатель [AUTO STANDBY] в выключенное положение, чтобы использовать колонку.
• Чтобы принудительно вывести колонку из режима ожидания, выключите переключатель [POWER] на задней панели, а спустя несколько секунд снова включите.

4 Разъем XLR INPUT

Симметричный входной разъем XLR. Контакты разъема: № 1 Заземление, № 2 Плюс, № 3 Минус.

5 Гнездо TRS INPUT

Симметричный входной разъем для подключения наушников.

ВНИМАНИЕ

Не используйте одновременно разъем XLR INPUT и гнездо TRS INPUT.

6 Гнездо RCA INPUT

Несимметричные штырьковые входные разъемы RCA.

7 Переключатель POWER

Используется для включения и отключения питания.

ВНИМАНИЕ

Перед включением питания убедитесь, что переключатель [VOLTAGE SELECTOR] установлен в положение, соответствующее напряжению, применяемому в стране или регионе использования колонки. Если переключатель [VOLTAGE SELECTOR] установлен неправильно, обратитесь в сервисный центр компании Pioneer с просьбой изменить установленное напряжение и заменить плавкий предохранитель. При отправке с завода-изготовителя в изделии установлен предохранитель с соответствующим установленным напряжением. В случае необходимости изменения установленного напряжения плавкий предохранитель следует заменить.

8 Переключатель VOLTAGE SELECTOR

Этот переключатель используется для выбора установленного напряжения для страны/региона использования. Он не предназначен для непосредственного использования клиентом.

9 Разъем AC IN

Подсоедините силовой кабель к этому разъему и к розетке сети переменного тока. Не подсоединяйте силовой кабель до тех пор, пока не будут выполнены все остальные соединения. Используйте только силовой кабель, входящий в комплект поставки.

10 Держатель плавкого предохранителя

Установка и подключение

Правила установки

Условия в помещении прослушивания оказывают тонкое влияние на звучание воспроизводимых колонками звуков. Для достижения оптимальных условий прослушивания, перед тем как приступить к установке, обратите надлежащее внимание на условия в месте установки.

- Устанавливайте колонки на уровне ушей.

- Для получения естественного стереофонического эффекта левая и правая колонки должны быть установлены симметрично на одинаковом расстоянии от слушателя.

- В идеальном случае колонки должны располагаться под углом 30° по отношению к слушателю (образуя между собой угол 60°) и быть обращены в сторону слушателя.

50° ~ 60°

ВНИМАНИЕ

В целях обеспечения надлежащего охлаждения, пожалуйста, оставляйте достаточное пространство между колонками и ближайшими стенами или другими компонентами (минимум 30 см или больше сверху, сзади, справа и слева каждой колонки). Недостаточное свободное пространство между колонкой и стенами или другими компонентами может привести к повышению температуры внутри корпуса и вызывать неполадки или повреждения.

Соединения

• При выполнении или изменении соединений всегда выключайте питание и отсоединяйте силовой кабель от сетевой розетки.
• Также обязательно читайте инструкции по эксплуатации других компонентов, к которым подключаются эти колонки.

• Не подсоединяйте силовой кабель до тех пор, пока не будут выполнены все остальные соединения.

• Используйте только силовой кабель, входящий в комплект поставки.

• Не используйте одновременно разъем XLR INPUT и гнездо TRS INPUT.
• Обязательно устанавливайте необходимый уровень звука, поскольку входные сигналы, которые подаются к разъему XLR INPUT (или гнезду TRS INPUT) и гнезду RCA INPUT, смешиваются, что влияет на уровень звука.

Дополнительная информация

Поиск и устранение неполадок

• Если вы полагаете, что столкнулись с неполадкой в работе данного устройства, выполните проверку по следующим пунктам. Также проверьте другое оборудование, подключенное к данному устройству. Если проблему не удается устранить, обратитесь за консультацией и обслуживанием к вашему дилеру.
• Иногда устройство может не работать надлежащим образом из-за статического электричества или других внешних условий. В подобных случаях отсоедините силовой кабель и подождите пять или более минут, а затем снова подсоедините силовой кабель и проверьте корректность работы устройства.

Неполадка	Пункты проверки	Устранение
Отсутствует питание	Правильно ли подсоединен силовой кабель?	Подсоедините силовой кабель к сетевой розетке.
Не воспроизводится звук с подключенных аудиоустройств, или звук слишком тихий.	Правильно ли настроено подключенное аудиоустройство?	Правильно выберите источник сигнала и установите уровень громкости.
	Правильно ли подсоединен соединительный кабель?	Правильно подсоедините кабели.
	Не загрязнены ли разъемы или штекеры?	Очистите разъемы и штекеры перед подсоединением.
	Правильно ли установлен уровень громкости?	Поверните поворотный регулятор [LEVEL] на задней панели по часовой стрелке и увеличить громкость.
	Включено ли питание?	Включите переключатель [POWER] на задней панели.
	Включена ли функция автоматического перехода в режим ожидания?	Выключите переключатель [POWER] на задней панели, подождите несколько секунд, а затем снова включите.
Подсветка (индикатор POWER) остается выключенным.	Включено ли питание?	Включите переключатель [POWER] на задней панели.
	Включена ли функция автоматического перехода в режим ожидания?	Выключите переключатель [POWER] на задней панели, подождите несколько секунд, а затем снова включите.
Колонка не выходит из режима ожидания (не включается).	Уровень входного сигнала слишком низок?	Увеличьте уровень входного сигнала.
		Переведите переключатель [AUTO STANDBY] в выключенное положение, чтобы выключить функцию автоматического перехода в режим ожидания.
Звук искажен.	Правильно ли установлен уровень звука?	Медленно поверните поворотный регулятор [LEVEL] на задней панели против часовой стрелки и уменьшите громкость.
	Правильно ли установлен уровень выходного сигнала подключенного аудиоустройства?	Отрегулируйте уровень выходного сигнала подключенного аудиоустройства.
Обратная связь (непрерывное «завывание»)	Правильно ли установлен уровень громкости?	Медленно поверните поворотный регулятор [LEVEL] на задней панели против часовой стрелки и уменьшите громкость.

Товарные знаки

• Pioneer является зарегистрированной торговой маркой PIONEER CORPORATION.
• Другие используемые названия компаний и изделий являются зарегистрированными товарными знаками компаний или товарными знаками.

Технические характеристики

	S-DJ50X/S-DJ50X-W	S-DJ60X	S-DJ80X
Тип	2-полосной активный громкоговоритель с системой двухканального усиления
Усилитель
Усилитель низкой частоты	30 Вт	50 Вт	70 Вт
Усилитель высокой частоты	15 Вт	20 Вт	20 Вт
Входные разъемы(симметричный вход)	XLR × 1 , TRS (1/4 дюйма для наушников) × 1
Входные разъемы(несимметричный вход)	RCA × 1
Импеданс	10 кОм
Колонка
Корпус	фазоинверторный
Материал корпуса	древесно-волокнистая плита средней плотности
Низкочастотный громкоговоритель(низкочастотная головка)	13-см конус	15-см конус	20-см конус
Высокочастотный громкоговоритель(высокочастотная головка)	2,5-см тканевый купол
Частотная характеристика воспроизведения	от 50 Гц до 20 кГц	от 45 Гц до 20 кГц	от 40 Гц до 20 кГц
Блок питания/прочее
Поддерживаемые уровни напряжения	преобразование от 100 В до 120 В (от 50 Гц до 60 Гц) / от 220 В до 240 В (от 50 Гц до 60 Гц)
Потребляемая мощность	100 Вт	140 Вт	160 Вт
Потребляемая мощность в режиме ожидания	не более 0,5 Вткг
Габаритные размеры W × B × Г	197 мм × 301 мм × 262 мм	228 мм × 342 мм × 295 мм	276 мм × 401 мм × 315 мм
Масса	6,5 кг	8,5 кг	11,8 кг

В связи с постоянным совершенствованием изделия его технические характеристики и конструкция могут изменяться без предварительного уведомления.
© PIONEER CORPORATION, 2013. Все права защищены.

Примечание:

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

Серийный номер

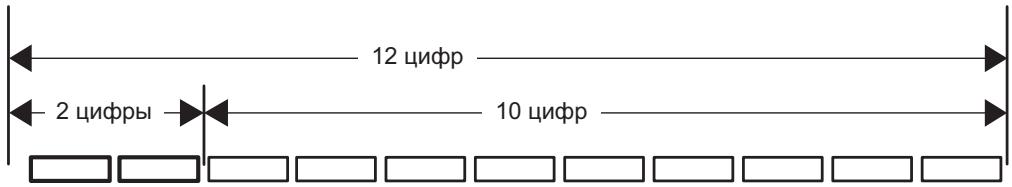

12 цифр 2 цифры 10 цифр

P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год	2001	2002	2003	2004	2005	2006	2007	2008	2009	2010
Символ	A	B	C	D	E	F	G	H	I	J

Год	2011	2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

P2 - Месяц изготовления

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A1_Ru

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: [phone]

K002_PSV_SY
