РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PD-50-K PIONEER

PD-50_PWSYXZT8-Ru.book Page 2 Friday, July 13, 2012 3:22 PM ПРЕДУПРЕЖДЕНИЕ Благодарим вас за покупку этого изделия марки Pioneer. Полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как правильно обращаться с этой моделью. Прочитав инструкции, сохраните их в надежном месте для использования в будущем. BAЖHO CAUTION

RISK OF ELECTRIC SHOCK

Символ молнии, заключенный в равносторонний треугольник, используется для предупреждения пользователя об «опасном напряжении» внутри корпуса изделия, которое может быть достаточно высоким и стать причиной поражения людей электрическим током.

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ. D3-4-2-1-3_A1_Ru Восклицательный знак, заключенный в равносторонний треугольник, используется для предупреждения пользователя о наличии в литературе, поставляемой в комплекте с изделием, важных указаний по работе с ним и обслуживанию. D3-4-2-1-1_A1_Ru Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и отработавших элементов питания Обозначение для оборудования Обозначения для элементов питания Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации электротехническая и электронная продукция и отработанные элементы питания не должны выбрасываться вместе с обычным бытовым мусором. Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим образом обработаны, утилизированы и переработаны, пожалуйста, передайте их в соответствующий пункт сбора использованных электронных изделий в соответствии с местным законодательством. Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут возникнуть в результате несоответствующего удаления отходов. Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования и использованных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры утилизации отходов или по месту покупки данного изделия.

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя

Данные обозначения утверждены только для Европейского Союза. Для стран, которые не входят в состав Европейского Союза: Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам для получения информации о правильных K058a_A1_Ru способах утилизации. ПРЕДУПРЕЖДЕНИЕ Перед первым включением оборудования внимательно прочтите следующий раздел. Напряжение в электросети может быть разным в различных странах и регионах. Убедитесь, что сетевое напряжение в местности, где будет использоваться данное устройство, соответствует требуемому напряжению (например, 230 В или 120 В), указанному на задней панели. D3-4-2-1-4*_A1_Ru ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 10 см сверху, 10 см сзади и по 10 см слева и

ПРЕДУПРЕЖДЕНИЕ В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели. D3-4-2-1-7b*_A1_Ru PD-50_PWSYXZT8-Ru.book Page 3 Friday, July 13, 2012 3:22 PM

Условия эксплуатации Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). 01 Подготовка к использованию Совместимость формата воспроизведения “диск/контент”. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Установка батареек в пульт ДУ . . . . . . . . . . . . . . . 4 02 Подключение K041_A1_Ru D3-4-2-1-7c*_A1_Ru Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником. Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом. Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-1a_A1_Ru

Выключатель /I STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-2a*_A1_Ru МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру. S002*_A1_Ru ПРЕДУПРЕЖДЕНИЕ Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

• Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007. ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1 D58-5-2-2a_A1_Ru Подключение выходного аналогового аудиосигнала p. 5
• Подключение цифрового аудиосигнала p. 5
• Использование централизованного управления другими устройствами Pioneer p. 5
• Подключение p. 6
• 03 Органы управления и индикации Пульт ДУ p. 7

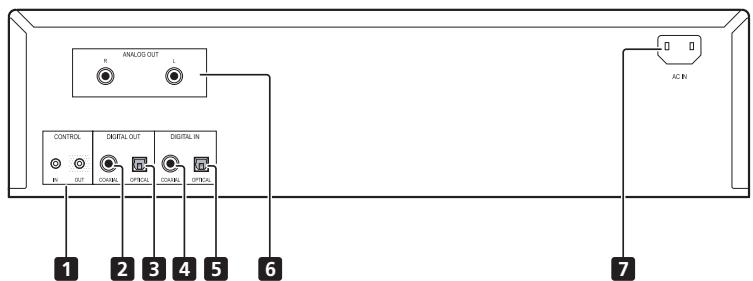

• Задняя панель p. 7
• Передняя панель p. 8
• Дисплей передней панели p. 8
• 04 Воспроизведение Воспроизведение дисков p. 9
• Переход в режим ожидания p. 9
• Прямая/обратная перемотка p. 9
• Функция пропуска p. 9
• Прямой поиск (выбор конкретной записи для воспроизведения) p. 9
• Повторное воспроизведение p. 9
• Режим воспроизведения в случайном порядке p. 9
• Воспроизведение по программе (воспроизведение записей в заданном порядке) p. 9
• Просмотр информации диска p. 10
• Воспроизведение с iPod/iPhone/iPad p. 10
• Поддерживаемые модели iPod/iPhone/iPad p. 10
• Воспроизведение с iPod/iPhone/iPad p. 10

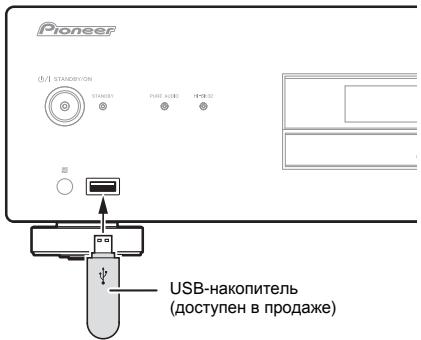

• Воспроизведение файлов, сохраненных на USB-накопителях p. 11
• 05 Использование дополнительных Воспроизведение с высокой верностью звучания p. 12
• Sound Retriever p. 12
• Pure Audio p. 12
• Hit-Bit 32 p. 12
• Изменение зоны воспроизведения (слоя) диска SACD/CD p. 12
• Регулировка общей яркости дисплея p. 12
• Автоматическое выключение (автоматический переход в режим ожидания) p. 12
• Автоматическая регулировка уровня (автоматическая регулировка уровня громкости) p. 12
• Использование устройства в качестве ЦАП p. 12
• Функции воспроизведения p. 13
• 06 Дополнительная информация Воспроизводимые диски p. 14
• Воспроизводимые форматы файлов p. 14
• Меры предосторожности при использовании p. 15
• Устранение неполадок p. 16
• Технические характеристики PD-50_PWSYXZT8-Ru.book p. 17

Page 4 Friday, July 13, 2012 3:22 PM Подготовка к использованию Глава 1: Подготовка к использованию Установка батареек в пульт ДУ

Совместимость формата воспроизведения “диск/контент” Диски, воспроизводимые данным плеером приведены

• SACD (Super Audio CD)* (только 2-канальные)
• “Super Audio CD” является зарегистрированной торговой маркой. Откройте упаковку и убедитесь, пожалуйста, что ней

• Сухие батарейки AAA/IEC R03 x2
• Аудиокабель RCA (с красным и белым разъемами) x1
• Гарантийный талон (только модель для Европы)
• Инструкции по эксплуатации (этот документ)

• Данное устройство не позволяет воспроизводить многоканальные SACD-диски.
• Разъемы DIGITAL OUT данного устройства не позволяют выводить звук с дисков SACD и DSD или с устройств iPod/iPhone/iPad.
• Если диск установлен в устройство, при его включении воспроизведение не запускается автоматически. Поэтому воспроизведение по таймеру невозможно даже при подключении устройства к таймеру. О воспроизведении диска DualDisc Диск DualDisc – это новый двухсторонний диск, одна сторона которого содержит данные DVD, например, видео, аудио и т.д., а другая сторона содержит данные другого типа (отличные от DVD), например, цифровые аудиозаписи. Эта вторая сторона DVD не совместима с форматом CD Audio и, следовательно, не может воспроизводиться. Более подробную информацию о характеристиках дисков DualDisc вы можете получить у производителя или продавца диска. Диски, воспроизведение которых

• DTS CD Возможно, некоторые другие диски, кроме перечисленных выше, также не будут воспроизводиться.

• Рисунки, приводимые в “Инструкции по эксплуатации”, могут изменяться или упрощаться для упрощения пояснений и поэтому отличаться от внешнего вида продукта.

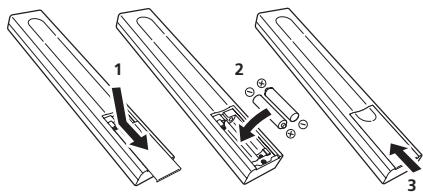

Откройте заднюю крышку. 2 Вставьте новые батарейки с соблюдением полярности, как указано внутри батарейного отсека.

• Во избежание протечки жидкости из батареек извлеките их из пульта ДУ, если вы не собираетесь пользоваться им продолжительное время (свыше 1 месяца). Если протечка все же произошла, тщательно протрите внутренность батарейного отсека перед установкой новых батареек. Если вытекшая из батареек жидкость попала на вашу кожу, промойте это место большим количеством

• При утилизации использованных батарей следуйте законодательным актам или общим правилам по охране окружающей среды, которые применимы в вашей стране или регионе. Использование пульта дистанционного управления Пульт дистанционного управления имеет дальность действия около 7 м, при этом отклонение от направления на датчик не должно превышать 30°. Закройте заднюю крышку. Батарейки, прилагаемые в комплекте к устройству, предназначены для проверки работы устройства и срок их службы может оказаться непродолжительным. Мы рекомендуем использовать щелочные батарейки, обладающими большим сроком службы. 30 ° 30 °

• Не используйте и не храните батарейки на прямом солнечном свету или в местах с повышенной температурой, например в автомобиле или возле батареи отопления. Это может привести к протечке батарейки, ее перегреву, микровзрыву или к возгоранию. Это может также сократить срок службы батарейки. Предупреждение Неправильное использование батареек может привести к таким опасным явлениям, как утечка и микровзрыв. Придерживайтесь следующих предосторожностей:
• Устанавливая батарейки, не повредите контактные пружины . Это может привести к протеканию батарейки или ее перегреву.
• Не используйте батарейки других типов, кроме указанных. Не используйте новые батарейки со

• При установке батареек в пульт ДУ соблюдайте полярность в соответствии со знаками ( и ).
• Не допускайте нагрева батареек, не разбирайте их, не бросайте в огонь или воду.
• Батарейки могут иметь разное напряжение, даже если они имеют одинаковые размеры и форму. Не используйте совместно батарейки разного типа.

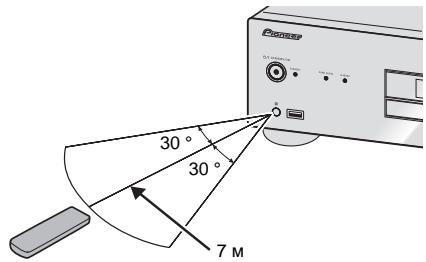

При использовании пульта дистанционного управления помните о следующем:

• Следите за тем, чтобы между пультом дистанционного управления и приемным датчиком, находящимся на плеере, не было мешающих препятствий.
• Пульт дистанционного управления может работать неустойчиво, если на приемник его сигналов попадает сильный солнечный или флуоресцентный

• Пульты дистанционного управления от разных устройств могут мешать друг другу. Не используйте дистанционные пульты другого оборудования, расположенного рядом с этим

• Если вы заметите уменьшение дальности действия пульта дистанционного управления, замените его

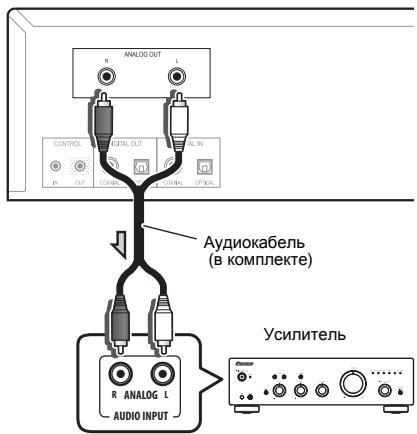

Подключение Подключение

• Перед подключением или переключением кабелей выключите питание и отключите кабель питания от

• Подключите кабель питания после завершения всех соединений между устройствами. При подключении выхода аналогового аудиосигнала ко входу аналогового аудиосигнала усилителя вы можете пользоваться этим усилителем для воспроизведения аналогового аудиосигнала, поступающего от данного устройства. Подключение выходного цифрового аудиосигнала Аудиокабель (в комплекте)

AUDIO INPUT OPTICAL Оптоволоконный кабель (имеется в

аудиоустройство 2 Коаксиальный аудиокабель

DIGITAL IN Задняя панель PD-50 Оптоволоконный кабель (имеется в

• При использовании цифрового аудиовыхода воспроизводимы на данном устройстве компактдиски должны обеспечивать передачу ИКМсигналов с линейной характеристикой, частотой дискретизации 44,1 кГц до 16 бит (некоторые диски могут не воспроизводиться в зависимости от подключенного устройства и настроек). Информацию по другим параметрам файлов см на стр. 14. Подключение источников цифрового аудиосигнала Данное устройство можно использовать у качестве ЦАП (цифро-аналогового преобразователя), подключая цифровой аудиовыход соответствующего цифрового аудиоустройства к цифровому аудиовходу данного устройства. Задняя панель PD-50

• Данное устройство поддерживает сигналы с линейной ИКМ с частотой дискретизации и квантитативными битами до 192 кГц/24 бит (данная функция поддерживается не всегда в зависимости от подключаемого оборудования и условий использования). Использование централизованного управления другими устройствами Pioneer

Данное устройство и другие компоненты Pioneer, оборудованные разъемами CONTROL IN/OUT, могут управляться одним пультом ДУ при направлении пульта на приемник сигналов AV-усилителя или другого устройства. Также возможно дистанционное управление устройствами, не оборудованными датчиком ДУ, или установленными в местах, в которых датчик ДУ устройства недоступен. Español

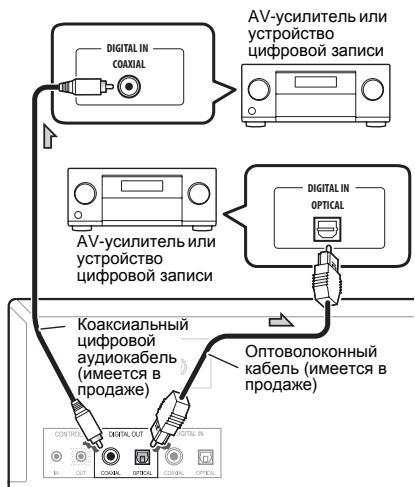

При желании выход цифрового аудиосигнала данного устройства можно подключить к AV-усилитель или устройству цифровой записи (устройству записи на компакт-диск, MD и т.п.).

• Разъемы DIGITAL OUT данного устройства не позволяют выводить звук с дисков SACD и DSD или с устройств iPod/iPhone/iPad. Коаксиальный аудиокабель

DIGITAL IN Nederlands DIGITAL IN AV-усилитель или цифровой записи Italiano Задняя панель PD-50 DIGITAL IN OPTICAL Deutsch Подключение выходного аналогового аудиосигнала Соблюдайте осторожность при обращении с оптоволоконным кабелем

• Не допускайте перегибания оптоволоконного кабеля под острыми углами. При хранении оптоволоконного кабеля смотайте его витками диаметром не менее 15 см.
• При подключении оптоволоконного кабеля выравнивайте разъемы надлежащим образом и вставляйте их плотно. Если разъем кабеля сориентирован неправильно, то при приложении чрезмерных усилий при его установке разъем может деформироваться, препятствуя закрытию шторки при извлечении кабеля.

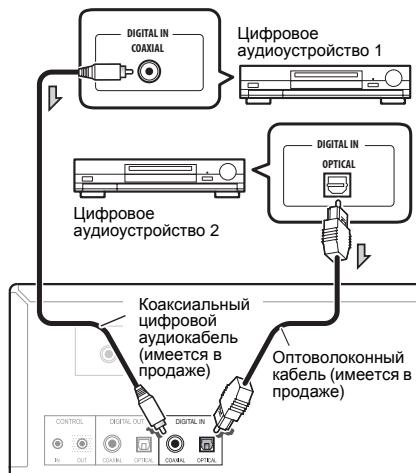

аудиоустройство 1 DIGITAL IN COAXIAL Подключение цифрового аудиосигнала

В разделе “Использование устройства в качестве ЦАП” (стр. 12) подробно описано подключение цифрового аудиосигнала к разъемам DIGITAL IN данного устройства. Français Предупреждение AV-усилитель или цифровой записи DIGITAL IN COAXIAL English Глава 2:

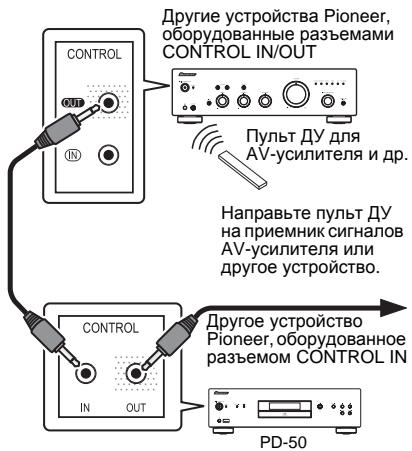

Page 6 Friday, July 13, 2012 3:22 PM Подключение Другие устройства Pioneer, оборудованные разъемами

Пульт ДУ для AV-усилителя и др. Направьте пульт ДУ на приемник сигналов AV-усилителя или другое устройство. Другое устройство Pioneer, оборудованное разъемом CONTROL IN

• Если необходимо отсоединить кабель питания, сначала нажмите кнопку /I STANDBY/ON на передней панели устройства, чтобы выключить PD-50.
• Перед отключением кабеля питания убедитесь, что индикатор [-OFF-] на передней панели основного устройства не горит. Отключение кабеля питания при горящем индикаторе [-OFF-] может привести к восстановлению на устройстве заводских настроек по умолчанию.
• Если вы отправляетесь в путешествие или длительное время не собираетесь использовать данный прибор, всегда отсоединяйте кабель питания от электрической розетки. PD-50 Предупреждение

• Для подключения используйте имеющийся в продаже монофонический аудиокабель с миниразъемом (без резистора).
• При подключении к разъемам CONTROL IN/OUT имеющиеся в продаже аудиокабели можно также использовать для аналоговых передачи сигналов. Простое подключение к разъемам CONTROL IN/ OUT не обеспечивает надлежащее управление

• При подключении кабеля управления к разъему CONTROL IN устройств PD-50 управление ими с пульта ДУ невозможно, так как датчик приемника сигналов ДУ на устройствах автоматически отключается.

• Используйте только кабель питания, поставляемый в комплекте с данным устройством.
• Используйте кабель из комплекта только для назначенной цели. После подключения всех кабелей подключите устройство к розетке переменного тока. Задняя панель PD-50 К розетке питания Кабель питания (в комплекте) 1 Подключите кабель питания к гнезду AC IN на задней панели устройства. 2 Другой разъем кабеля подключите к розетке питания.

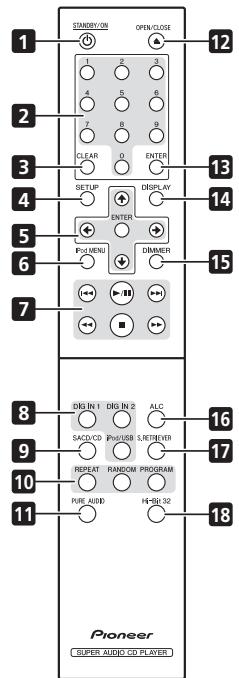

Органы управления и индикации Органы управления и индикации

10 REPEAT SETUP Нажмите для включения режима повторного воспроизведения (стр. 9). Задание функции автоматического выключения питания (стр. 12). Нажмите, чтобы открыть или закрыть лоток для диска (стр. 9). 13 ENTER SACD/CD Нажмите для очистки настроек программного воспроизведения (стр. 9). CLEAR 12 OPEN/CLOSE Применение выбранного пункта или ввод измененной

14 DISPLAY Нажмите для отображения различной информации о диске, включая время истекшее и оставшееся время воспроизведения (стр. 10). 15 DIMMER Нажмите для изменения уровня освещения и свечения индикаторов на передней панели главного устройства (стр. 12). PROGRAM 16 ALC

ENTER Нажмите для включения режима воспроизведения по программе (стр. 9). Включение/отключение режима автоматической регулировки уровня сигнала (стр. 12).

Применение выбранного пункта или ввод измененной настройки.

Нажмите для изменения параметров функции Sound Retriever (стр. 12). 18 Hi-Bit 32 Включение/отключение функции Hi-Bit 32 (стр. 12). Задняя панель Подробное описание подключений см. на стр. 5. Nederlands

Нажмите данную кнопку для включения режима Pure Audio. В данном режиме звук воспроизводится с самой высокой точностью исходного звучания (стр. 12).

Нажмите для возврата в начало текущей воспроизводимой записи. Дважды нажмите для возврата в начало предыдущей записи.

17 S.RETRIEVER 11 PURE AUDIO Нажмите для запуска воспроизведения. Во время воспроизведения переключение из режима воспроизведения в режим паузы и обратно.

Во время воспроизведения нажмите для перехода в начало следующей записи. DIGITAL IN

Нажмите для останова воспроизведения.

Нажмите для прямой перемотки текущей воспроизводимой записи. Если в процессе прямой перемотки снова нажать данную кнопку, скорость перемотки изменяется в четырех режимах.

Разъем CONTROL IN/OUT

Используйте данные кнопки для выбора конкретной записи для воспроизведения. Цифровыми кнопками введите номер записи и нажмите кнопку ENTER для подтверждения выбора. Нажмите для обратной перемотки текущей воспроизводимой записи. Если в процессе обратной перемотки снова нажать данную кнопку, скорость перемотки изменяется в четырех режимах. Español

Переключение устройства из рабочего режима в режим ожидания и обратно. Italiano Эта кнопка используется для вызова меню iPod/iPhone/ iPad.

Deutsch Нажмите для включения режима воспроизведения в случайном порядке (стр. 9).

Используйте данные кнопки для выбора пункта меню, изменения настроек и перемещения

Нажмите, чтобы выбрать источник. (стр. 10, 11, 12). Нажмите для переключения входа устройства на SACD/ CD. Если используются гибридные диски SACD, при нажатии данной кнопки в режиме “стоп” изменяется зона воспроизведения диска (стр. 12).

8 кнопок выбора источника (DIG IN 1, DIG IN 2, iPod/USB ) English Глава 3:

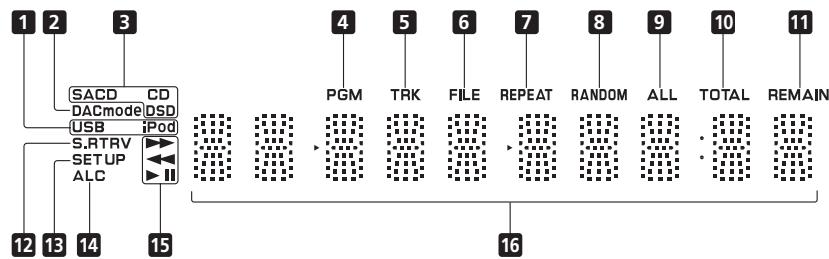

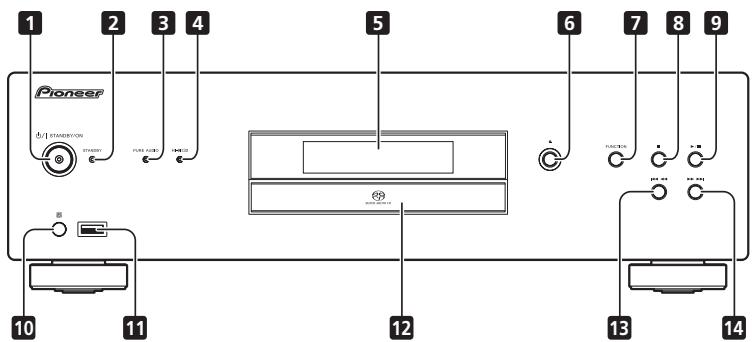

Page 8 Friday, July 13, 2012 3:22 PM Органы управления и индикации Дисплей передней панели Передняя панель

При включении питания загорается индикатор питания в центре кнопки.

• Нажмите эту кнопку, чтобы включить или выключить устройство. Для включения питания нажимайте данную кнопку, пока она не останется в нажатом состоянии.

Индикатор STANDBY Загорается в режиме STANDBY.

Индикатор PURE AUDIO Загорается при включении функции Pure Audio (стр. 12).

Индикатор Hi-Bit 32 Загорается при включении функции Hi-Bit 32 (стр. 12).

Дисплей передней панели (См. следующее описание.)

Нажмите, чтобы открыть или закрыть лоток для диска (стр. 9).

FUNCTION Переключение источника входного сигнала. Источники сигнала переключаются следующим образом. DISC iPod/USB DIG IN 1 DIG IN 2 Возврат в начало (не отображается).

Нажмите для останова воспроизведения.

Нажмите для запуска воспроизведения. Во время воспроизведения переключение из режима воспроизведения в режим паузы и обратно. 10 Датчик пульта дистанционного Прием сигналов пульта ДУ (стр. 4). 11 iPod/USB разъем Подключение Apple iPod/iPhone/iPad (стр. 10) или устройства USB (стр. 11). 12 Лоток для диска (стр. 9) Нажмите для возврата в начало текущей воспроизводимой записи. Дважды нажмите для возврата в начало предыдущей записи. При удерживании данной кнопки в нажатом положении воспроизводимая запись перематывается обратно с повышенной скоростью.

• При повторном нажатии при ускоренной обратной перемотке скорость перемотки изменяется в четырех режимах.

Нажмите для перехода в начало следующей записи. При удерживании данной кнопки в нажатом положении воспроизводимая запись перематывается в прямом направлении с повышенной скоростью.

• При повторном нажатии при ускоренной прямой перемотке скорость перемотки изменяется в четырех режимах.

11 REMAIN Светится при воспроизведении с флэш-накопителя или iPod/iPhone/iPad. Загорается при отображении остающегося времени воспроизведения записи или диска.

12 S.RTRV DACmode Лампочка открыется при использовании устройства в качестве D/A конвертер (стр. 12).

Данный индикатор загорается в соответствии с типом воспроизводимого диска.

PGM Загорается в режиме программного воспроизведения (стр. 9).

TRK Загорается при отображении номера записи и истекшего или остающегося времени воспроизведения.

FILE Загорается при включении функции Sound Retriever (стр. 12). 13 SET UP Загорается при настройке функции автоматического выключения питания (стр. 12). 14 ALC Загорается при включении функции автоматической регулировке уровня сигнала (стр. 12).

Загорается в режиме ускоренной прямой

Загорается при отображении имени файла. Загорается в режиме ускоренной обратной

REPEAT Загорается в режиме повторного воспроизведения (стр. 9).

RANDOM Загорается в режиме случайного воспроизведения (стр. 9).

ALL Загорается в режиме повторного воспроизведения диска (стр. 9). 10 TOTAL Загорается при отображении остающегося времени воспроизведения диска. Загорается при воспроизведении.

Загорается в режиме паузы. 16 Символьный дисплей PD-50_PWSYXZT8-Ru.book Page 9 Friday, July 13, 2012 3:22 PM

Воспроизведение Повторное воспроизведение Воспроизведение Режим повторного воспроизведения применим к текущей воспроизводимой записи или ко всем записям

Воспроизведение дисков

• Включите питание, нажав кнопку /I STANDBY/ON так, чтобы она оставалась в нажатом положении. Вид сбоку на переднюю панель

• Диск устанавливайте этикеткой вверх. 3 Нажмите кнопку для запуска воспроизведения.

• Операции 2 и 3 можно выполнять с пульта ДУ таким же образом, как с передней панели управления главного устройства. Перед переключением в режим ожидания извлеките из лотка загруженный диск.

• Нажмите кнопку STANDBY/ON на пульте ДУ.

• Во время воспроизведения нажмите кнопку или . При каждом нажатии данной кнопки пропускается одна запись в прямом или обратном направлении. воспроизведения Прямой поиск (выбор конкретной записи для воспроизведения)

ENTER Даже, если кнопка ENTER не нажимается, воспроизведение начинается автоматически через 5 секунды (это не относится к режиму программного воспроизведения). Все записи диска воспроизводятся в случайном порядке, пока не будет воспроизведена каждая запись. RANDOM Запускается режим воспроизведения в случайном порядке и на дисплее передней панели загорается индикатор [RANDOM].

ENTER 3 Повторите операцию 2 для ввода всех нужных записей.

• Функция повторного воспроизведения отменяется после останова воспроизведения диска.

• Во время воспроизведения нажмите кнопку RANDOM. 2 С помощью цифровых кнопок введите номер нужной записи и нажмите кнопку ENTER. Пример: Чтобы выбрать запись 15, нажмите кнопки 1 и 5, а затем нажмите кнопку ENTER. Если вы ошиблись при вводе, нажмите кнопку CLEAR. Режим воспроизведения в случайном

Функция пропуска На дисплее передней панели загорается индикатор [PGM].

• Режим воспроизведения в случайном до остановки диска или повторно нажмите кнопку RANDOM.
• Функция воспроизведения в случайном порядке может использоваться совместно с режимом программного воспроизведения.
• Если в режиме воспроизведения в случайном порядке нажимается кнопка , воспроизводится следующая запись, выбранная в случайном порядке. При нажатии кнопки текущая запись воспроизводится с начала.

Нажмите кнопку . Воспроизведение начинается в порядке введенных при программировании записей. Если вы хотите добавить другие записи, повторите операции 1 и 2.

• Если нажать кнопку CLEAR при остановленном диске, все запрограммированные записи отменяются.
• Для очистки запрограммированных записей в режиме “Стоп” нажмите кнопку PROGRAM, а затем кнопку CLEAR. Запрограммированные записи отменяются, а воспроизведение начинается с последней запрограммированной записи.
• “Пауза” не программируется.
• Воспроизведение запрограммированных записей можно повторить. Просто нажмите кнопку REPEAT после запуска программного воспроизведения (см. рис. слева).
• В режиме воспроизведения по программе повторить воспроизведение одной записи нельзя.
• Функцию воспроизведения в случайном порядке в режиме программного воспроизведения использовать нельзя.
• При нажатии кнопки в режиме программного воспроизведения запускается воспроизведение следующей запрограммированной записи.
• После остановки воспроизведения для повторного воспроизведения программы нажмите кнопку PROGRAM, а затем кнопку .

Для последующего включения питания нажмите кнопку STANDBY/ON на пульте ДУ.

• При нажатии кнопки /I STANDBY/ON выключается питание устройства, а не переходит в режим ожидания. Для последующего включения питания нажмите кнопку /I STANDBY/ON на передней панели. При каждом нажатии данной кнопки скорость перемотки в прямом или обратном направлении изменяется в четырех режимах.
• Для возврата в режим нормального воспроизведения нажмите кнопку . PROGRAM Español Переход в режим ожидания повторное воспроизведение одной записи(загорается [REPEAT]) トラックリピーиндикатор ト([REPEAT]点灯)

Повторное воспроизведение диска (загораются ト([REPEAT]、 индикаторы [REPEAT] и [ALL]) [ALL]点灯)

• Во время воспроизведения нажмите кнопку или .

• С помощью цифровых кнопок введите номер нужной записи и нажмите кнопку ENTER для подтверждения.

• Запускается повторное воспроизведение, а на дисплее передней панели устройства загорается индикатор [REPEAT]. Нажмите данную кнопку повторно для изменения типа повторного воспроизведения (одной записи или всего диска): 1 В режиме "Стоп" нажмите кнопку PROGRAM. Nederlands

• Для временного останова нажмите кнопку

• Для возобновления воспроизведения нажмите

Прямая/обратная перемотка REPEAT Italiano 2 Нажмите кнопку , чтобы открыть лоток для диска и установите в него диск.

• При отключении кабеля питания в режиме ожидания устройство выключается, однако, при последующем подключении кабеля питания к сети устройство автоматически не включается. После последующего подключения кабеля питания нажмите кнопку STANDBY/ON на пульте ДУ для включения питания.

• Во время воспроизведения нажмите кнопку REPEAT (Повтор). Deutsch 1 Нажмите на передней панели кнопку /I STANDBY/ON для включения устройства.

Данная функция позволяет выбрать до 24 записей для их воспроизведения в заданном порядке. Français Использование функций зависит от типа диска и файла. В некоторых случаях некоторые функции недоступны. См. раздел Функции воспроизведения на стр. 13. Воспроизведение по программе (воспроизведение записей в заданном порядке) English Глава 4:

• Во время воспроизведения нажмите кнопку DISPLAY.

• Установка на iPod/iPhone/iPad других версий программного обеспечения, кроме указанной на веб-сайте компании Pioneer, может оказаться несовместимой с данный прибор. DISPLAY Отображается различная информация, включая истекшее и оставшееся время воспроизведения. В зависимости от используемого диска, при многократном нажатии кнопки DISPLAY циклически отображается различная информация.

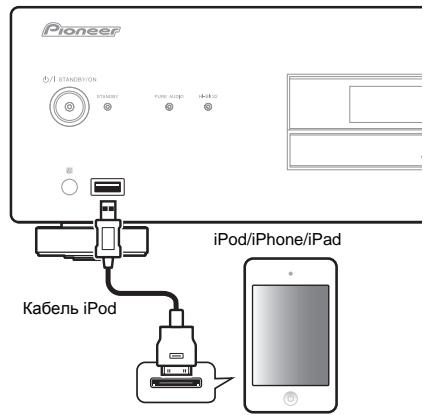

Воспроизведение с iPod/iPhone/ iPad Простым подключением iPod/iPhone/iPad к данному устройству вы можете получить высококачественное звучание с вашего iPod/iPhone/iPad. Поддерживаемые модели iPod/iPhone/ iPad Список iPod/iPhone/iPad, воспроизведение с которых доступно на данном устройстве приведен ниже. iPod/USB 1 Нажмите кнопку iPod/USB на пульте ДУ для выбора iPod в качестве источника входного сигнала.

Нажмите кнопку iPod/USB на пульте ДУ.

• Это же можно сделать, нажимая кнопку FUNCTION на передней панели. iPhone 4/4S

• Данный прибор разработан и проверен для версии программного обеспечения iPod/iPhone/iPad, указанной на веб-сайте компании Pioneer. http://pioneer.jp/homeav/support/ios/eu/ (модель для http://pioneer.jp/homeav/support/ios/ao/ (Прочие)

iPod/iPhone/iPad 1 При каждом нажатии кнопки REPEAT режим повторного воспроизведения изменяется следующим образом. Повторить 1 запись Повторить все Обычный режим воспроизведения Повторить 1 запись: Повторное воспроизведение текущего файла. Повторить все: Повторное воспроизведение всех

• Компания Pioneer не гарантирует воспроизведение данным устройством с iPod/iPhone/iPad других моделей, корме указанных.
• Использование некоторых функций может быть ограниченным в зависимости от модели или версии программного обеспечения.
• iPod/iPhone/iPad лицензирован для воспроизведения материалов, не защищенных авторским правом или материалов, разрешенных для воспроизведения на законных основаниях.
• Управление такими функциями, как эквалайзер, недоступно при использовании данного устройства, поэтому мы рекомендуем отключить эквалайзер перед подключением устройства.
• Компания Pioneer ни при каких обстоятельствах не несет ответственность за любой прямой или косвенный ущерб в результате недостатков или потери записанных материалов по причине сбоя iPod/iPhone/iPad.
• За подробными инструкциями по использованию iPod/iPhone/iPad обращайтесь к руководству данного iPod/iPhone/iPad.

• При воспроизведении файлов в форматах WMA/ MP3/AAC или файлов на DSD-дисках отображается имя файла (первые 8 символов). Однако, в зависимости от кодировки используемых символов, имя может отображаться неверно.

3:22 PM iPod/iPhone/iPad Кабель iPod Следующие операции доступны при использовании iPod/iPhone/iPad.

Запускает обычное воспроизведение. Во время воспроизведения переключение из режима воспроизведения в режим паузы и

Пауза при воспроизведении.

Нажмите для перехода к началу текущего файла, затем к предыдущим файлам.

Удерживайте в нажатом состоянии для ускоренной обратной перемотки.

Нажмите для перехода к следующему

Удерживайте в нажатом состоянии для ускоренной прямой перемотки. RANDOM Выбранные файлы iPod/iPhone/iPad воспроизводятся в случайном порядке (в разбивку). REPEAT Выбранные файлы iPod/iPhone/iPad воспроизводятся с повтором.1 iPod MENU Эта кнопка используется для вызова меню iPod/iPhone/iPad. //ENTER Выполнение операций меню iPod/iPhone/ iPad. Подключите iPod/iPhone/iPad. Подключите iPod/iPhone/iPad к разъему USB на передней панели устройства. Для подключения iPod/iPhone/iPad используйте кабель iPod из комплекта поставки.

• При подключении кабеля пользуйтесь также инструкциями для iPod/iPhone/iPad.

Если устройство не воспроизводит записи iPod/iPhone/ iPad, проверьте следующее:

• Поддерживается ли данный iPod/iPhone/iPad данным устройством.
• Переподключите iPod/iPhone/iPad к устройству. Если это не помогает, попробуйте сбросить ваш iPod/iPhone/iPad.
• Поддерживается ли ПО данного iPod/iPhone/iPad данным устройством. Если iPod/iPhone/iPad не работает, проверьте

• Правильно ли подключен iPod/iPhone/iPad? Переподключите iPod/iPhone/iPad к устройству.
• “Повешена” ли трубка iPod/iPhone/iPad? Попробуйте перенастроить iPod/iPhone/iPad и снова подключите кго к устройству.

• Если iPod/iPhone/iPad подключен к этому устройству подзарядки подключенного устройства будет происходить всякий раз, когда электропитание устройства включено (впрочем, подзарядка не происходит, когда Pure Audio функция включено).
• При переключении источника входного сигнала с iPod на другой воспроизведение с iPod/iPhone/iPad автоматически прекращается. PD-50_PWSYXZT8-Ru.book Page 11 Friday, July 13, 2012 3:22 PM

Воспроизведение iPod/USB Нажмите кнопку iPod/USB на пульте ДУ.

• Это же можно сделать, нажимая кнопку FUNCTION на передней панели.

Подключите USB-накопитель.

Останавливает воспроизведение.

Нажмите для перехода к началу текущего файла, затем к предыдущим файлам.

Нажмите для ускоренной обратной перемотки. При каждом нажатии данной кнопки скорость обратной перемотки изменяется в четырех режимах.

Нажмите для перехода к следующему

Нажмите для ускоренной перемотки в прямом направлении. При каждом нажатии данной кнопки скорость прямой перемотки изменяется в четырех режимах. RANDOM Выбранные файлы воспроизводятся в случайном порядке (в разбивку). REPEAT Выбранные файлы воспроизводятся повторно.1 1 При каждом нажатии кнопки REPEAT режим повторного воспроизведения изменяется следующим образом. Повторить 1 запись Повторить все Обычный режим воспроизведения Повторить 1 запись: Повторное воспроизведение текущего файла. Повторить все: Повторное воспроизведение всех

Español Если включена функция автоматического выключения, а источником входного сигнала задано устройство USB, то при останове воспроизведения с USB-накопителя в течение 30 минут без выполнения других операций, устройство автоматически переключается в режим

• Для временного останова нажмите кнопку .
• Для возобновления воспроизведения нажмите

Запускает обычное воспроизведение. Во время воспроизведения переключение из режима воспроизведения в режим паузы и

Italiano 3 Нажмите кнопку для запуска воспроизведения.

Deutsch USB-накопитель (доступен в продаже)

• Данное устройство может не распознавать флэшнакопители USB, воспроизводить файлы или обеспечивать питание для флэш-накопителей USB. Подробно см.в разделе Устранение неполадок на стр. 16.
• Если на USB-накопителе размещено большое количество файлов, поиск и другие функции доступа могут выполняться медленнее.
• Компания Pioneer не гарантирует воспроизведение любых файлов, записанных на флэш-накопителе USB или обеспечение питанием флэш-накопителей USB. Компания Pioneer также не несет ответственность за потерю файлов на флэшнакопителях, вызванную подключением накопителя к данному устройству.
• Данное устройство не поддерживает USBконцентраторы. Français 1 Нажмите кнопку iPod/USB на пульте ДУ для выбора USB в качестве источника входного

Можно выполнить следующие операции. В зависимости от воспроизводимого материала некоторые кнопки могут оказаться недоступными для операций. English Воспроизведение файлов, сохраненных на USB-накопителях

Page 12 Friday, July 13, 2012 3:22 PM Использование дополнительных функций Глава 5: Автоматическое выключение (автоматический переход в режим

Использование дополнительных Использование функций зависит от типа диска и файла. В некоторых случаях некоторые функции недоступны. См. раздел Функции воспроизведения на стр. 13. Воспроизведение с высокой верностью звучания Sound Retriever При декодировании сжатых звуковых сигналов некоторые участки выпадают. При включении функции Sound Retriever данные потери компенсируются, позволяя получить более богатое великолепное

Нажмите кнопку S.RETRIEVER. S.RETRIEVER При каждом нажатии данной кнопки режим функции изменяется в следующей последовательности: S.RTRV: OFF S.RTRV: LOW S.RTRV: HI Возврат в исходное состояние

• Если ВКЛЮЧЕНА функция Чистый звук, функция восстановления звука отключается.

Нажмите кнопку PURE AUDIO. PURE AUDIO Для выключения функции повторно нажмите данную кнопку.

• Если данная функция включена, а источником входного сигнала на главном устройстве выбран диск SACD/CD, на дисплее передней панели загорается индикатор PURE AUDIO. При воспроизведении диска дисплей передней панели выключается.
• Если горит индикатор PURE AUDIO, любое устройство iPod/iPhone/iPad, подключенное к главному устройству не заряжается. Hi-Bit 32 Данная функция расширяет динамический диапазон цифровых аудиосигналов. Благодаря преобразованию

16- или 24-битного аудиосигнала в 32-битный сигнал,

достигается более высокая разрешающая способность и усиливается впечатление от музыки.

Hi-Bit 32 Изменение зоны воспроизведения (слоя) диска SACD/CD

Нажмите кнопку SACD/CD. Выбор зоны воспроизведения SACD/CD. SACD/CD 2 В режиме “Стоп” нажмите кнопку SACD/CD. При каждом нажатии данной кнопки выбирается зона CD или 2-канальная зона SACD.

• Данное устройство не поддерживает многоканальные зоны SACD. Данное устройство оснащено функцией регулятора яркости дисплея, позволяющая устанавливать три уровня в зависимости от уровня внешнего освещения. Заводская настройка по умолчанию предусматривает самое яркое свечение.

Нажмите кнопку DIMMER. DIMMER При каждом нажатии данной кнопки яркость свечения дисплея переключается на один из трех

• Яркость свечения дисплея нельзя изменить при воспроизведении диска с включенной функцией Pure Audio (см. колонку слева).
• Яркость индикатора STANDBY не изменяется. SET UP Кнопками / выберите режим ON (Вкл.) или OFF (Выкл.) и нажмите кнопку ENTER для подтверждения.

Автоматическая регулировка уровня (автоматическая регулировка уровня громкости) Автоматически выравнивается уровень громкости воспроизведения. Также, при воспроизведении с малым уровнем громкости оптимизируется воспроизведение труднослышимых низких и высоких частот и разборчивость речи. Нажмите кнопку ALC. ALC При нажатии кнопки функция включается или выключается. При включении функции на дисплее устройства загорается индикатор [ALC].

• Автоматическое уровень управление функция отключает, когда индикатор PURE AUDIO открыется (смотреть выше). Использование устройства в качестве ЦАП При подаче цифрового аудиосигнала на разъемы DIGITAL IN (COAXIAL или OPTICAL) сигнал преобразуется в аналоговый формат и передается на выходные разъемы ANALOG OUT. 1 Подключите цифровое входное устройство. См. раздел Подключение источников цифрового аудиосигнала на стр. 5.

Нажмите кнопку DIG IN 1 или DIG IN 2 на пульте ДУ. На дисплее устройства загорается индикатор [DACmode]. Если нажата кнопка DIG IN 1, воспроизводится цифровой сигнал с разъема COAXIAL; при нажатии кнопки DIG IN 2 воспроизводится сигнал с разъема OPTICAL.

• Выбрать источник сигнала можно также, нажимая кнопку FUNCTION на главном устройстве.

• Если источников входного сигнала выбран iPod данная функция отключается.

Регулировка общей яркости

Нажмите кнопку SET UP. 2 Измените настройку и подтвердите. Гибридные диски SACD состоят из двух слоев, SACDслоя и CD-слоя, позволяя выбирать нужный слой для воспроизведения. Pure Audio Данная функция отключает выход цифрового аудиосигнала и воспроизводит аналоговый аудиосигнал с высокой верностью звучания. Во включенном состоянии индикаторы на дисплее не отображаются. Заводская настройка по умолчанию OFF (Выкл.). Нажмите кнопку Hi-Bit 32. Данной кнопкой режим включается и отключается. При включении режима на устройстве загорается индикатор Hi-Bit 32.

• Hi-Bit 32 функция отключает, когда индикатор PURE AUDIO открыется (смотреть выше). Данная функция автоматически переключает устройство в режим ожидания, если в течение 30 минут не подается сигнал или не выполняются какие-либо операции. 2 Подключите источник входного цифрового аудиосигнала.

• Данное устройство поддерживает сигналы с линейной ИКМ с частотой дискретизации и квантитативными битами до 192 кГц/24 бит (данная функция поддерживается не всегда в зависимости от подключаемого оборудования и условий использования).
• Hi-Bit 32 и Автоматическое уровень управление функция (смотреть выше) также работают на цифровой аудио сигналы вход в устройство DIGITAL IN в терминалах. PD-50_PWSYXZT8-Ru.book Page 13 Friday, July 13, 2012 3:22 PM

Использование дополнительных функций Использование функций зависит от типа диска и файла. В некоторых случаях некоторые функции недоступны. Ниже приведена таблица применимых функций. English Функции воспроизведения Тип диска/файла SACD CD-DA CD-R/RW2 WMA MP3 AAC3 DSD4

Прямой поиск (выбор конкретной записи для воспроизведения)

Повторное воспроизведение

Воспроизведение в случайном порядке

Воспроизведение по программе (воспроизведение записей в заданном порядке)

Просмотр информации диска

ALC (автоматическая регулировка уровня громкости) Nederlands 1 Некоторые функции могут не работать с некоторыми дисками или файлами, даже если они помечены в таблице символов []. 2 См. также раздел Воспроизведение дисков CD-R/CD-RW на стр. 14. 3 См. также раздел Воспроизводимые форматы файлов на стр. 14. 4 См. также раздел Воспроизведение DSD-дисков на стр. 14. 5 Данная функция доступна только при воспроизведении файлов, записанных на диске. 6 Только диски Hybrid SACD. Italiano

Функция пропуска Deutsch Прямая/обратная перемотка Français Функция1 Español

Page 14 Friday, July 13, 2012 3:22 PM Дополнительная информация Глава 6: Дополнительная информация Воспроизводимые диски Воспроизведение дисков CD-R/CD-RW

• Данное устройство позволяет воспроизводить диски CD-R/CD-RW, на которых записана музыка в формате CD или аудиоданные в форматах WMA и MP3. Однако, некоторые диски могут не воспроизводиться или воспроизводиться с шумами или искажениями звука.
• Данное устройство предназначено только для воспроизведения. Оно не позволяет выполнять запись на диски CD-R/CD-RW.
• Нефинализированные диски CD-R/CD-RW нельзя воспроизвести на данном устройстве. За подробной информацией обращайтесь к руководству по использованию вашего устройства записи на диск. Воспроизведение DSD-дисков Данное устройство позволяет воспроизводить файлы с DSD-дисков, записанных в формате DSF. Воспроизводимые файлы
• Записи на дисках: DVD-R/-RW
• Размер: не более 4 ГБ на файл
• Аудио: 2-канальный звук

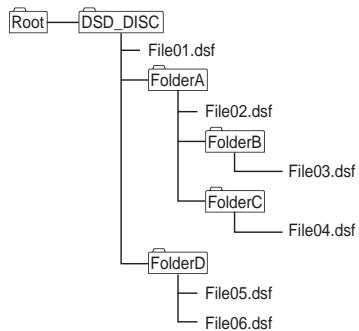

• Частота дискретизации: 2,8224 МГц Пример структуры папки Файлы и папки воспроизводятся не в алфавитном порядке, а в порядке их записи на диск. Root File04.dsf File05.dsf File06.dsf

.mp3 MPEG1/2 Audio Layer-3 Разрядность 16 бит дискретизации Операции во время воспроизведения Следующие операции можно выполнять во время воспроизведения DSD-диска:

• Воспроизведение файлов другого типа с диска, кроме файлов типа DSF 8 Кбит/с 320 Кбит/с

22,05 кГц дискретизации 48 кГц

WMA .wma В режиме “Стоп” при воспроизведении DSD-диска на устройстве отображается индикатор [DSD DISC]. Если при воспроизведении нажать кнопку DISPLAY, при каждом нажатии данной кнопки циклически отображается следующая информация:

• Номер записи и истекшее время воспроизведения
• Имя файла Воспроизведение аудиофайлов FolderD MP31 2 кан. FolderA FolderC

8 кГц дискретизации 48 кГц

Воспроизводимые форматы файлов File03.dsf

File01.dsf FolderB Категория Тип Предупреждение

• Некоторые файлы могут не воспроизводиться.
• Для запуска воспроизведения дисков с большим количеством файлов и папок может потребоваться значительное время. В этом случае, можно нужные файлы переместить прямо в папку DSD_DISC или ограничить число файлов до 20 или меньше. DSD_DISC File02.dsf

• В одной папке может размещаться не более 150

• Один диск может содержать не более 200 папок.
• В каждой папке должно быть не более 8 уровней.
• Имена файлов с использованием японских символов и определенных символов могут отображаться некорректно.
• Любые файлы не в формате DSF будут пропущены.

• Музыкальные файлы, защищенные DRMтехнологией (управление авторскими правами на цифровые материалы) воспроизводить нельзя. DRM-технология предназначена для защиты авторских прав. Для недопущения незаконного копирования функция DRM ограничивает возможности воспроизведения устройством записи на диск или компьютером, которые первоначально использовались для записи данной музыки. Подробную информацию см. в инструкциях по использованию и справочных файлах для устройства или приложения, используемого для оригинальной записи. Данное устройство поддерживает файлы следующих

• Файлы некоторых форматов недоступны для воспроизведения, хотя они указаны в списке воспроизводимых форматов файлов.
• При попытке воспроизведения файла неподдерживаемого формата звук может прерываться или сопровождаться шумами. В таких случаях, проверьте совместимость файлов данного формата с данным устройством. Разрядность 16 бит WMA2/ дискретизации 7/8/9 2 кан.

AAC .m4a MPEG-4 AAC LC MPEG-4 AAC (AAC Plus v1/

32 Кбит/с 192 Кбит/с 8 кГц Частота дискретизации 48 кГц Разрядность 16 бит дискретизации

1. “Технология декодирования звука MPEG Layer-3

лицензирована компанией Fraunhofer IIS and Thomson Multimedia.” Предупреждение

• Некоторые диски CD-R/CD-RW, записанные на на устройстве записи компакт-дисков или на компьютере, могут не воспроизводиться из-за характеристик диска, царапин или загрязнений на диске или загрязнения и конденсата на лазерном датчике чтения плеера.
• Диски, записанные на компьютере могут не воспроизводиться на данном устройстве из-за настроек приложения или компьютерного оборудования. Записывайте диски в надлежащем формате (подробности узнайте у продавца вашего приложения).
• Диски, записанные в формате с упаковкой записи, на данном устройстве не воспроизводятся.
• Нефинализированные диски CD-R/CD-RW нельзя воспроизвести на данном устройстве. Воспроизведение WMA-файлов
• Используйте диски, записанные в формате, совместимом с файловыми системами CD-ROM (ISO9660 level 1 и 2), и совместимом с расширенным форматом (Joliet, Romeo).
• Данное устройство не поддерживает диски, записанные с технологией VBR (передача двоичных данных с переменной скоростью) или кодирования без потерь.
• Данное устройство не поддерживает диски, записанные в мультисессионном режиме.
• Распознается и воспроизводится в общей сложности не более 648 папок и файлов. Из этого числа количество папок не может быть более 299. Однако, в зависимости от структуры папки не все папки и записи распознаются и воспроизводятся.
• Используемые WMA-файлы должны кодироваться с использованием проверенных и распознаваемых ОС Microsoft приложений. При использовании нераспознаваемых приложений возможно ненадлежащее выполнение операций. Воспроизведение MP3-файлов
• Используйте диски, записанные в формате, совместимом с файловыми системами CD-ROM (ISO9660 level 1 и 2), и совместимом с расширенным форматом (Joliet, Romeo).
• Данное устройство не поддерживает формат VBR (переменный поток данных); (даже если файлы воспроизводимые, истекшее и оставшееся время воспроизведения на дисплее передней панели будет отображаться неверно из-за изменения скорости передачи данных, отображая меньшее или большее время по сравнению с корректными значениями.)
• Данное устройство не поддерживает диски, записанные в мультисессионном режиме. PD-50_PWSYXZT8-Ru.book Page 15 Friday, July 13, 2012 3:22 PM

Дополнительная информация Перемещение плеера В зависимости от условий эфирной трансляции ТВсигналов, если включен плеер, при включении телевизора на его экране могут отображаться полосы. Это не является неисправностью плеера или телевизора. В этом случае выключите плеер. При радиоприеме также может искажаться звук.

При внезапном перемещении плеера из холодного места в теплое помещение (например, зимой) или при быстром повышении температуры в помещении (например, при работе обогревателя) внутри плеера (на рабочих деталях и датчике чтения диска) могут образоваться мелкие капли воды (конденсат). При образовании конденсата плеер не сможет работать надлежащим образом и воспроизведение становится невозможным. Выдержите плеер при комнатной температуре в течение 1-2 часов во включенном состоянии (время выдерживания зависит от количества конденсата). Капельки воды рассеиваются и воспроизведение становится возможным. Также, образование конденсата возможно летом, если плеер подвергается прямому воздействию потока воздуха от кондиционера. В этом случае установите плеер в другом месте. Очистка плеера Обычно плеер достаточно протереть мягкой тряпкой. Для удаления сильных загрязнений смочите мягкую тряпку в растворе нейтрального моющего средства в воде (5-6 частей воды на одну часть моющего средства), тщательно отожмите, протрите грязь, затем сухой тряпкой удалите оставшуюся влагу. Не нажимайте кнопку OPEN/CLOSE на пульте ДУ, чтобы открыть лоток для диска, если дверца закрыта. Дверца помешает перемещению лотка и устройство может получить повреждения. Очистка датчика чтения диска Датчик чтения диска при нормальной эксплуатации не должен загрязняться, однако, если по каким-либо причинам характеристики воспроизведения ухудшатся из-за скопления пыли или грязи, обратитесь в ближайший официальный центр обслуживания компании Pioneer. Хотя очистители для плееров доступны в продаже, мы советуем воздержаться от их использования, так как они могут повредить датчик

Обращение с дисками Не используйте поврежденные (треснувшие или покоробленные) диски. Не допускайте царапин на рабочей стороне диска или ее загрязнения. Не устанавливайте в плеер одновременно больше одного Не наклеивайте на диск бумагу или стикеры, не используйте карандаш, шариковую ручку или другой пишущий инструмент с заостренным концом. Это может повредить диск. Не пользуйтесь бензином, растворителем и другими летучими химикатами. Также, не пользуйтесь спреем для пластинок или антистатическими препаратами. Для удаления сильных загрязнений слегка смочите водой мягкую тряпку, тщательно отожмите, Протрите грязь, затем сухой тряпкой удалите с диска влагу. Диски особой формы Диски особой формы (в виде сердца, шестиугольника и т.п.) нельзя использовать на данном плеере. Не используйте такие диски, так как они повредят плеер. Конденсат на дисках При внезапном перемещении диска из холодного места в теплое помещение (например, зимой) на поверхности диска могут образоваться мелкие капли воды (конденсат). При наличии на диске конденсата они не будут воспроизводиться надлежащим образом. Перед использованием диска тщательно протрите капли воды с его поверхности.

Выберите подходящее место рядом с телевизором и AVсистемой, к которым данное устройство подключается. Не устанавливайте плеер на телевизор или цветной монитор. Устанавливайте на расстоянии от кассетных магнитофонов и других устройств с магнитным излучением. Избегайте установку в следующих местах:

• Места, попадающие под действие прямых солнечных лучей
• Сырые или плохо проветриваемые места
• Чрезмерно нагретые или холодные места
• Места, подверженные вибрации
• Сильно запыленные или прокуренные места Отключайте питание, если плеер не используется Español Место установки Меры предосторожности при установке устройства на полку со стеклянной дверцей Диски могут не воспроизводиться из-за наличия на них отпечатков пальцев или пыли. В таких случаях, с помощью протирочной тряпки осторожно протрите диск от центра к внешнему краю. Не пользуйтесь загрязненной обтирочной тряпкой. Nederlands При перестановке плеера на другое место сначала выполните следующее: Извлеките установленный диск и закройте лоток для диска. Нажмите кнопку /I STANDBY/ON на устройстве, чтобы на дисплее передней панели отобразился индикатор [-OFF-], затем выждите 10 секунд и отключите кабель питания. Перемещение устройства с установленным в лотке диском может привести к ненадлежащей работе устройства. Не размещайте плеер на верхней панели усилителя или других устройств, выделяющих тепло. При установке во встроенной полке во избежание воздействия тепла, выделяемого усилителем и другими устройствами, при возможности, поместите плеер на полку ниже усилителя. Очистка дисков Italiano Меры предосторожности при использовании Оберегайте от воздействия тепла Не размещайте какие-либо предметы на верхней панели

Храните диски в оригинальной упаковке, упаковку с дисками размещайте вертикально, избегайте мест с повышенной температурой или влажностью, оберегайте от прямых солнечных лучей или очень низких температур. Прочтите все предупреждения относительно обращения

• AAC обозначает “Advanced Audio Coding (Улучшенное кодирование звука),” и является основным форматом в технологии сжатия аудио в стандартах MPEG-2 и MPEG-4.
• Данное устройство позволяет воспроизводить файлы в формате AAC с расширением “.m4a,” закодированные с помощью iTunes®. Однако, воспроизведение может оказаться невозможным в случае использования файлов с защитой от копирования технологией DRM, и в зависимости от версии кодирования iTunes.
• iTunes является торговой маркой компании Apple Inc., зарегистрированной в США и других странах. Не размещайте какие-либо предметы на верхней панели Хранение дисков Français MPEG-4 Воспроизведение AACфайлов Использование спирта, растворителя, бензина или инсектицида при обращении с плеером может привести повреждению надписей и покрытия. Также, не допускайте продолжительного соприкосновения резиновых или виниловых изделий с плеером, так как это может привести к повреждению его корпуса. Перед использованием салфеток и т.п., пропитанных химикатами, внимательно ознакомьтесь с указаниями по применению. При очистке плеера отключайте кабель питания от сетевой розетки.

• Места, где присутствует копоть, пар и высокая температура (кухни и т.п.) Не размещайте данное устройство на диване или другом предмете с абсорбирующим покрытием, так как качество звучания может значительно ухудшиться. English

• Распознается и воспроизводится в общей сложности не более 648 папок и файлов. Из этого числа количество папок не может быть более 299. Однако, в зависимости от структуры папки не все папки и записи распознаются и воспроизводятся.
• Для оптимального качества звука для записей рекомендуется скорость передачи данных 128 Кбит/с.

Page 16 Friday, July 13, 2012 3:22 PM Дополнительная информация Устранение неполадок Проблемы и ненадлежащая работа устройства часто вызываются неправильными действиями. Если вам кажется, что какой-то компонент работает неправильно, сначала просмотрите приведенные ниже сведения. В некоторых случаях неисправным может оказаться другой компонент. Проверьте другие используемые устройства и электрические приборы. Если проблема не устраняется даже после принятия всех мер, описанных ниже, обратитесь в ближайший официальный сервисный центр компании Pioneer или к продавцу для выполнения ремонтных работ.

• Если устройство не работает из-за влияния внешних факторов, таких как воздействие статического электричества, отключите вилку кабеля питания из розетки и снова ее подключите для создания нормальных условий работы.

Не воспроизводятся диски CD-R/-RW. •Некоторые записанные на компьютере диски CD-R/-RW не воспроизводятся.

• Файлы следующих форматов не воспроизводятся: - Файлы с защитой от копирования DRM. - Файлы с записями, не соответствующие формату ISO9660. - Файлы, записанные с другой частотой дискретизации, кроме 44,1 кГц. - WMA-файлы, записанные в формате VBR или с кодированием без потери информации. Не работает пульт ДУ.

• Замените батарейки (стр. 4).
• Используйте с расстояния не более 7 м под углом не менее 30° по направлению к датчику ДУ на передней панели (стр. 4).
• Уберите препятствие или смените положение.
• Не допускайте попадания прямого света на датчик ДУ на передней панели.
• Проверьте правильность подключения кабелей управления ко всем устройствам? Убедитесь в их правильности (стр. 5). Настройки сбрасываются.

• При отключении кабеля питания или перебое в питании при включенном устройстве выполненные перед этим настройки могут быть удалены. Перед отключением кабеля питания сначала нажмите кнопку STANDBY/ON на пульте ДУ, затем дождитесь отображения на дисплее передней панели индикатора [-OFF-] и только после этого отключайте кабель питания. Особую внимательность следует проявлять, если кабель питания плеера подключен к выходному разъему другого устройства, так как при отключении данного устройства автоматически отключается и плеер. При возможности, подключайте плеер непосредственно к сетевой розетке. Звук отсутствует или воспроизводится •Проверьте надежность всех подключений (стр. 5). с искажениями.
• Убедитесь, что на разъемах и клеммах нет грязи, следов окисления и т.п., и, при необходимости, очистите их. Проверьте также, не повреждены ли кабели.
• Убедитесь, что диск не поврежден, на нем нет пыли и грязи.
• Убедитесь, что плеер не установлен в режим “паузы”. Нажмите кнопку .
• Проверьте настройки усилителя/плеера (уровень громкости, подключенный источник входного сигнала, настройки динамиков и т.п.).
• Убедитесь, что выход плеера подключен к входам проигрывателя усилителя. Большая разница в громкости при воспроизведении SACD и CD дисков.

Между дорожками диска SACD на дисплее главного блока отображается надпись [--:--].

• Эта надпись может отображаться в зависимости от диска. С аналоговым сигналом все в порядке, •Убедитесь, что функция Pure Audio отключена (стр. 12). но нет цифрового аудио сигнала.
• Не поддерживается вывод цифрового аудиосигнала с дисков SACD и DSD, а также с iPod. Используйте разъемы ANALOG OUT для воспроизведения с таких носителей (стр. 5). USB-накопитель не распознается.

• Проверьте надежность подключения (полностью ли разъем вошел в гнездо) (стр. 11).
• Данное устройство не поддерживает USB-концентраторы. Подключайте USBнакопитель прямо.
• Некоторые USB-накопители не распознаются надлежащим образом. Выключите и снова включите питание.
• Данное устройство поддерживает только USB-накопители большой емкости.
• Поддерживаются только файловые системы FAT16 и FAT32. Другие файловые системы (такие как FAT, NTFS и т.д.) не поддерживаются.
• Данное устройство не поддерживает использование внешних жестких дисков. USB-накопитель подключен и отображается, однако, записанные на нем аудиофайлы не воспроизводятся.

• Аудиофайлы, записанные на USB-накопителе и защищенные авторским правом, нельзя воспроизвести. Попытка копирования музыкальных файлов с компакт-диска и т.п. на компьютер в зависимости от настроек может инициировать функцию защиты от копирования.
• См. список форматов файлов, которые могут воспроизводиться на данном устройстве. Требуется много времени на распознавание USB-накопителя.

• При подключении USB-накопителя большой емкости для загрузки данных может потребоваться некоторое время (до нескольких минут). На USB-накопитель не поступает

• Если включена функция Pure Audio, питание на порты USB не поступает (стр. 12).
• На дисплее передней панели отображается сообщение об ошибке? (стр. 8) - Выключите и снова включите питание (стр. 9). - Выключите питание, затем отключите и снова подключите USB-накопитель (стр. 11). - Нажмите кнопку FUNCTION для переключения на другой режим, затем снова переключитесь на режим USB. (Когда источник входного сигнала снова переключается на режим USB) (стр. 8). Воспроизводятся аудиофайлы, не записанные на USB-накопитель.

• Проверьте, не записаны ли на устройство скрытые файлы. Скрытые файлы будут воспроизводиться. Не работает iPod/iPhone/iPad.

• Проверьте правильность подключения iPod/iPhone/iPad (см. раздел Воспроизведение с iPod/iPhone/iPad на стр. 10). Также, попробуйте отключить и снова подключить iPod/ iPhone/iPad.
• Убедитесь, что модель подключенного iPod/iPhone/iPad поддерживается данным устройством (стр. 10).
• Если на iPod/iPhone/iPad “повешена” трубка , попробуйте сбросить iPod/iPhone/iPad и снова подключите его к устройству. На iPod/iPhone/iPad не подается

• Если включена функция Pure Audio, питание на порты USB не поступает (стр. 12).
• На дисплее передней панели отображается сообщение об ошибке? Выключите питание, затем отключите и снова подключите iPod/iPhone/iPad. С iPod/iPhone/iPad не подается звук.

• Есть ли звук в динамике iPod/iPhone/iPad? Отключите питание устройства и снова включите его. Выбрав источником входного сигнала iPod, подключите iPod/iPhone/iPad.
• Аудиосигнал не выводится на разъемы DIGITAL OUT.

Диск не воспроизводится нормально и •Убедитесь, что диск установлен этикеткой вверх и выровнен в гнезде для установки лоток диска автоматически диска (стр. 9). открывается после загрузки.

• Убедитесь, что диск не загрязнен и не поврежден (стр. 15).
• Образование конденсата внутри плеера: Дождитесь испарения конденсата. Не устанавливайте плеер вблизи кондиционера (стр. 15).
• Лоток для диска открывается, если в него помещен диск неподдерживаемого типа (стр. 4). Нельзя воспроизводить файлы в форматах WMA/MP3/AAC.

• Это связано с различиями аудиоформата и не является неисправностью. PD-50_PWSYXZT8-Ru.book Page 17 Friday, July 13, 2012 3:22 PM

Дополнительная информация Общие сведения Примечание: В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров. Аудио и видеооборудование: 7 лет Переносное аудиооборудование: 6 лет Другое оборудование (наушники, микрофон и т.д.): 5 лет Автомобильная электроника: 6 лет D3-7-10-6_A1_Ru Deutsch Аудио выход (1 стерео пара) Выходной уровень. . . . . . . . . . . . . . . . . . . . аудио выхода 200 мВ (1 кГц, –20 дБ) Количество каналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Разъем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA Характеристики цифрового аудио Italiano Частотный диапазон CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Гц до 20 кГц SACD . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Гц до 50 кГц Соотношение “сигнал-шум” CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 дБ SACD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 дБ Динамический диапазон CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 дБ SACD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 дБ Суммарные гармонические искажения: CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,0022 % SACD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,0020 % Коэффициент детонации . . . . . . . . . . Предел измерения (±0.001 % Вт, пиковое значение) или ниже Nederlands Цифровой выход Цифровой оптический выход . . . . . . . . . . . . . . Разъем цифрового оптического сигнала Цифровой коаксиальный выход. . . . . . . . . . Разъем RCA Español Цифровой вход Цифровой оптический вход . . . . . . . . . . . . . . Разъем цифрового оптического сигнала Цифровой коаксиальный вход . . . . . . . . . . . Разъем RCA Принадлежности © PIONEER CORPORATION, 2012. Все права защищены.

Аудиокабель RCA (с красным и белым разъемами) . . . . 1 Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Сухие батарейки AAA/IEC R03 . . . . . . . . . . . . . . . . . . . . 2 Кабель питания Гарантийный талон (только модель для Европы) Инструкции по эксплуатации (этот документ) Français Устройство . . . . . . . . . . . . Плеер Super Audio CD дисков Питание . . . . . . . . . . . . . AC 220 В до 240 В, 50 Гц/60 Гц Потребляемая мощность. . . . . . . . . . . . . . . . . . . . . . 41 Вт Потребляемая мощность в режиме ожидания . . .0,45 Вт Вес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,8 кг . . . . . . . . . . . . . . . . 435 мм (Ш) x 130 мм (В) x 329 мм (Г) Рабочая температура . . . . . . . . . . . . . от +5 °C до +35 °C Рабочая влажность . . . . . . . . . . . . . . . . . . от 5 % до 85 % (без образования конденсата)

• В связи с постоянным улучшением изделия его технические характеристики и конструкция могут изменяться без предварительного уведомления.
• Использованные здесь наименования компаний и продуктов являются торговыми знаками или зарегистрированными торговыми знаками соответствующих компаний. English Технические характеристики
