Тип продукта	Цветной телевизор с плоским экраном FD Trinitron
Бренд	Sony
Модель	KV-32FX66K
Диагональ экрана	32 дюйма (приблизительно 82 см)
Система цветности	PAL / SECAM, NTSC 3.58/4.43 (только видео)
Система вещания	B/G/H, D/K
Диапазон каналов	VHF: E2-E12; UHF: E21-E69; CATV: S1-S20; HYPER: S21-S41; D/K: R1-R12, R21-R69
Потребляемая мощность	130 Вт (в режиме ожидания 0,3 Вт)
Габариты (Ш×В×Г)	Приблизительно 892 × 567 × 562 мм
Вес	Приблизительно 63 кг
Аудиовыход	2 × 20 Вт (музыкальная), 2 × 10 Вт (RMS), сабвуфер 30 Вт (музыкальная)/15 Вт (RMS)
Разъемы	3 евроразъема SCART (1: AV/RGB out; 2: AV/RGB out; 3: AV/S-Video/Smartlink), вход S-Video (4-конт.), входы RCA видео/аудио, выход аудио RCA, выход на наушники
Пульт дистанционного управления	RM-937 (с локализатором, работающим на частоте 434 МГц)
Функции изображения	100 Гц Digital Plus, PIP (картинка в картинке), Auto Format, Поворот изображения, RGB центрирование, Шумопонижение, Режимы изображения (Персональный, Репортаж, Кино)
Функции звука	BBE High Definition Sound System, Dolby Virtual, Авторегулировка громкости, Двойной звук (стерео/моно/A/B)
Телетекст	Фастекст, ТОПтекст, 250 страниц памяти
Smartlink	Поддержка для прямой связи с видеомагнитофоном (через евроразъем 3)
Дополнительные возможности	Таймер выключения (до 4 часов), ACI (автонастройка), ID-код пульта, Язык/Страна меню, Предустановка AV
Электропитание	Переменный ток 220–240 В, 50 Гц
Комплект поставки	Пульт RM-937, 3 батарейки AA

Часто задаваемые вопросы - KV-32FX66K SONY

Как выполнить первую настройку телевизора?

При первом включении на экране появится меню выбора языка. С помощью кнопок ▲/▼ выберите язык, нажмите OK. Затем выберите страну, отрегулируйте наклон изображения, при желании задайте ID-код пульта и запустите Автонастройку. Телевизор автоматически найдет и запомнит все доступные каналы.

Как настроить изображение?

Нажмите MENU, выберите Настройка изображения. Используйте ▲/▼ для выбора параметра (Яркость, Контраст, Цветность, Резкость), затем ◄/► для изменения. Для быстрой смены режима изображения нажимайте кнопку Режим изображения на пульте: доступны Персональный, Репортаж, Кино.

Можно ли подключить к телевизору другие устройства?

Да, телевизор оснащен тремя евроразъемами SCART (вход/выход AV, RGB, S-Video), входом S-Video на передней панели, а также входами RCA и выходом на наушники. Для переключения на внешний источник нажимайте кнопку Выбор входного сигнала до появления соответствующего символа (1, 2, 3, 4).

Как использовать функцию PIP (картинка в картинке)?

Нажмите кнопку PIP на пульте. Маленький экран появится в углу основного. Для выбора источника PIP зайдите в меню Функции → Входной сигнал PIP (можно выбрать AV1-AV4 или TV). Кнопкой Взаимозамена экранов можно поменять местами большой и маленький экраны.

Почему изображение наклонено и как это исправить?

Из-за магнитного поля Земли изображение может быть наклонено. Зайдите в меню Установка → Детальная установка → Поворот изображения. С помощью ◄/► отрегулируйте наклон от -5 до +5, затем нажмите OK для сохранения.

Как настроить пульт для управления видеомагнитофоном или DVD?

Нажмите несколько раз кнопку Выбор оборудования до подсветки VCR или DVD. Удерживайте желтую кнопку около 6 секунд до мигания индикатора. Затем введите трехзначный код из таблицы инструкции (например, для Sony VHS: 301). Если код верный, все три индикатора загорятся. Проверьте работу.

Как включить телетекст и использовать фастекст?

Выберите канал с телетекстом и нажмите кнопку ТЕЛЕТЕКСТ. Введите номер страницы цифровыми кнопками. Для фастекста используйте цветные кнопки (красный, зеленый, желтый, синий), когда они отображаются внизу экрана. Для наложения телетекста на изображение нажмите ⭕.

Что делать, если пульт перестал работать?

Проверьте, не заблокирован ли пульт (например, кнопкой TV/DVD/VCR). Замените батарейки на новые (тип AA). Если пульт с локализатором не издает звук при нажатии кнопки поиска, зайдите в меню Детальная установка → ID-код пульта ДУ и присвойте новый код (от 0 до 9) в соответствии с инструкцией.

Как отключить звук через внешнюю акустику?

Подключите внешний усилитель к аудиовыходам (RCA) на задней панели. Зайдите в меню Настройка звука и в пункте Динамики ТВ выберите Выкл. Громкость внешних колонок будет регулироваться кнопками громкости пульта. Для эффекта Dolby Virtual расположите колонки по бокам телевизора на расстоянии ~50 см.

Как почистить экран и корпус телевизора?

Отключите телевизор от сети. Используйте мягкую слегка влажную ткань, смоченную чистой водой. Не применяйте спирт, бензин, абразивные порошки или аэрозоли. Протрите экран и корпус, затем дайте высохнуть. Не допускайте попадания влаги внутрь телевизора.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-32FX66K SONY

Инструкция по эксплуатации

GB

BG

CZ

HU

PL

RU

KV-32FX66K

Prohlášení o shodě

Настройка на звука....11

Техника на безопасност

Ниво 1 Ниво 2 Ниво 3 / Функция

Ниво 1 Ниво 2 Ниво 3 / Функция

НАСТРОЙКА НА ЗВУКА

Менюто «Настройка на звука» позволява промяна на нагласата на звука.

• За стерео предавания:

↓ МОНО. ↓ Стере

АВТОМАТИЧНО ИЗКЛЮЧВАНЕ

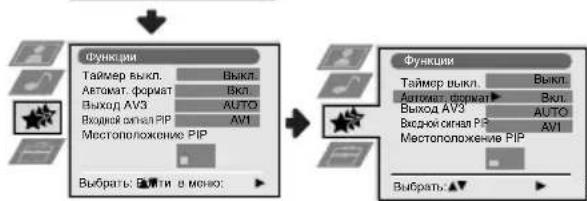

АВТОФОРМАТ

4:3: Нормален размер на образа. Цялостно изображение.

Широк: За емисии 16:9

PIP ВХОД

Ниво 1
Ниво 2
Ниво 3 / Функция

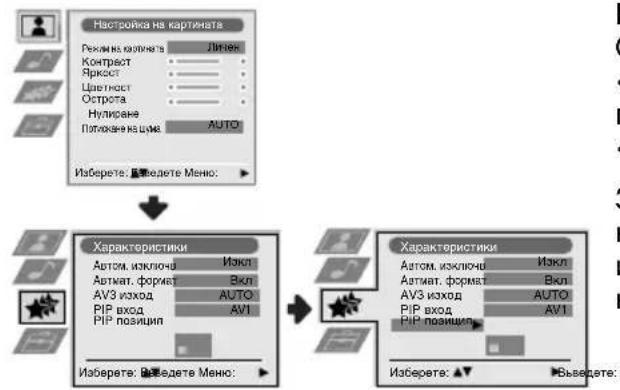

РІР ПОЗИЦИЯ

Ниво 3 / Функция

ПОДРЕЖДАНЕ НА ПРОГРАМИ

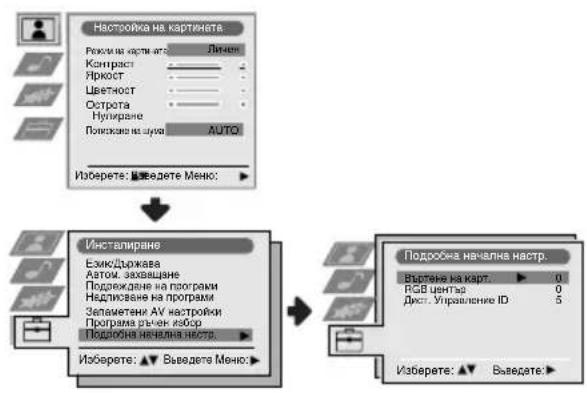

ПРОГРАМА РЪЧЕН ИЗБОР

a) Да настроите един по един, и в желания програмен ред, каналите (ТВ предавания) или един видео вход. За това:

Ако по-нататьк желаете да премахнете тази функция, изберете «Не» вместо «Да».

Ниво 1
Ниво 2
Ниво 3 / Функция

ИДЕНТИФИКАТОР НА УСТРОЙСТВОТО ЗА ДИСТАНЦИОННО УПРАВЛЕНИЕ

Избор на страница от телетекста:

a) Интерфейс «Списък на программите»:

Интерфейс «Списък на програмите» (Фиг. 1):

Интерфейс «Общ преглед» (Фиг. 2):

Символ Входен сигнал

1

- Аудио / Видео входен сигнал чрез Евроконектора E.

-1

- Вход аудио/видео чрез Евроконектора F.

2

- Аудио / Видео входен сигнал чрез Евроконектора G.

s 3

NTSC 3.58, 4.43 (само видео вход)

Обхват на каналите:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

(норма CENLEC) включващ Аудио / Видео вход, вход RGB, ТВ аудио / видео изход.

2/2+вроконектор

с 21 крачета

(норма CENLEC) включващ Аудио / Видео вход, вход RGB, Монитор аудио / видео изход.

Евроконектор

(SMARTLINK)

с 21 крачета (норма

4 Вход S video - DIN 4 крачета.

4 Видео вход - букса RCA

4 Вход аудио - букси RCA

Жак за слушалки

Изход за звук:

2 x 20 W (музыкална

МОЩНОСТ)

2 x 10 W (RMS)

Woofer:

Енергийно потребление: 130 W

Прибл. 882 x 567 x 562 мм.

Тегло:

Прибл. 63 Кг.

1 устройство за дистанционно управление RM-937.

3 батерии ,норма IEC (размер AA).

Други характеристики:

Екологична хартия - без хлор

Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор с Плоским Экраном FD Trinitron.

Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.

- Условные обозначения, используемые в данной Инструкции:

- Важная информация.

• Информация о работе.

•1,2... Последовательность инструкций для выполнения.

- Затененные кнопки пульта дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.

• Информация о результатах выполнения инструкций.

Оглавление

Введение....3

Общие правила техники безопасности .... 4

Общее описание

Назначение кнопок на пульте дистанционного управления....5

Общее описание кнопок телевизора ....6

Установка

Установка батареек в пульт дистанционного управления....6

Подключение антенны и видеомагнитофона....6

Первое включение телевизора в работу

Включение и автоматическая настройка телевизора ....7

Вывод системы меню на экран

Введение и работа с системой меню....10

Схема меню:

Настройка изображения 10

Настройка звука....11

Таймер выключения....12

Автоформат 12

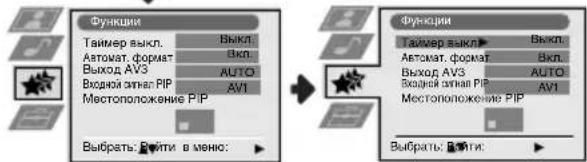

Выход AV3....13

Входной сигнал PIP 13

Местоположение PIP 14

Язык/Страна....14

Автонастройка....14

Сортировка программ 15

Метки программ....15

Предустановка AV....15

Ручная настройка программ....16

Поворот изображения....17

RGB центрирование....17

Идентификационный код (ID) пульта ДУ......17

Телетекст 18

NexTView 19

Дополнительная информация

Подключение дополнительных устройств 21

Использование дополнительных устройств 22

Настройка пульта дистанционного управления для DVD или видеомагнитофона ...... 23

Спецификации....24

Устранение неполадок 25

Общие правила техники безопасности

Этот телевизор предназначен для работы только от сети переменного тока напряжением 220-240 В. Не подключайте слишком много электроприборов к одной розетке, так как это может привести к возгоранию или поражению электрическим током.	Из соображений безопасности и энергосбережения не рекомендуется оставлять телевизор в дежурном режиме, когда он не используется.Отключайте телевизор от сети сетевой кнопкой.	Не допускайте попадания каких-либо предметов внутрь телевизора, так как это может привести к возгоранию или поражению электрическим током. Не допускайте проливания каких-либо жидкостей на телевизор. Если все же произошло проливание жидкости или попадание какого-либо предмета внутрь телевизора, немедленно выключите телевизор и не включайте его до тех пор, пока его не проверит квалифицированный мастер.
Не вскрывайте корпус и заднюю крышку телевизора.Обращайтесь только к квалифицированному техническому персоналу.	∅В целях Вашей безопасности не прикасайтесь к любым частям телевизора, сетевому шнуру или антенному кабелю во время грозы.	Во избежание опасности возгорания или поражения электрическим током оберегайте телевизор от дождя и сырости.
Не перекрывайте вентиляционные отверстия в телевизоре. Для обеспечения нормальной вентиляции оставляйте вокруг телевизора пространство не менее 10 см с каждой стороны.	Не помещайте телевизор в местах с повышенной температурой, влажностью или запыленностью. Не устанавливайте телевизор в месте, где он может подвергаться воздействию механической вибрации.	Во избежание возгорания не располагайте вблизи телевизора легковоспламеняющиеся предметы и источники открытого огня (например, свечи).
Вытирайте экран и корпус телевизора только мягкой, слегка увлажненной материей. Не используйте абразивные материалы, щелочные моющие средства, чистящие порошки и растворители, такие как спирт, бензин, антистатический аэрозоль и т.п. Из соображений безопасности отключайте штепсель ТВ от сети на время уборки.	При отключении вилки питания от розетки тяните за саму вилку, а не за провод питания.	Следите за тем, чтобы тяжелые предметы не ставились на шнур питания, так как это может привести его повреждению. Рекомендуется сматывать излишнюю длину сетевого шнура на специальные держатели на задней крышке телевизора.
Устанавливайте телевизор на прочную, устойчивую подставку. Не позволяйте детям влезать на телевизор. Не ставьте телевизор набок или экраном вверх.	Отключайте вилку питания телевизора из розетки перед тем, как переставить телевизор. При переноске телевизора будьте осторожны, избегайте неровных поверхностей и чрезмерных усилий. В случае падения или повреждения телевизора нужно, чтобы его немедленно проверил квалифицированный технический персонал.	Не накрывайте вентиляционные отверстия телевизора газетами, шторами и т.п.

Назначение кнопок на пульте дистанционного управления

① Временное отключение телевизора:
Нажмите для временного отключения телевизора (загорится индикатор режима ожидания ⚫ Нажмите еще раз для включения телевизора из режима временного отключения (standby).
В целях экономии электроэнергии мы рекомендуем полностью выключать телевизор, если Вы им не пользуетесь.
Если в течение 15 минут нет телевизионного сигнала, и если Вы не нажимаете ни на одну из кнопок, телевизор автоматически перейдет в режим временного отключения (standby).

② Включение/Выключение видеомагнитофона или DVD: Нажмите для включения или выключения видеомагнитофона или DVD.
③ Кнопка выбора оборудования: С помощью этого пульта дистанционного управления можно работать не только с телевизором, но и контролировать основные функции Вашего DVD или видеомагнитофона. Включите интересующее Вас оборудование, после чего нажмите несколько раз на эту кнопку для выбора «DVD», «TV» или «VCR» (для видеомагнитофона). Зеленая подсветка тут же выделит выбранную Вами позицию.

Перед первым включением дистанционного управления для контроля DVD или видеомагнитофона, следует настроить его в зависимости от марки оборудования. Для этого обратитесь к главе «Настройка дистанционного управления для DVD или видеомагнитофона» на странице 23.

④ Выбор входного сигнала: Нажмите несколько раз, пока обозначение требуемого входного сигнала не появится на экране.
⑤ Выбор каналов: Если кнопка выбора дополнительного оборудования находится в положении TV или VCR, (видеомагнитофон), нажмите на нее для выбора каналов. Для номеров программы из двух цифр, нажмите вторую цифру в период времени до 2, 5 секунд.
⑥а) Если кнопка выбора оборудования находится в положении «TV»: Нажмите для возвращения к последнему выбранному каналу (предыдущий канал должен был задержаться на экране в течение 5 секунд минимально).
б) Если кнопка выбора оборудования находится в положении «VCR»: Если Вы пользуетесь видеомагнитофоном Сони, для номеров программ, состоящих из двух цифр, например, 23, нажмите сначала -/--, а потом на кнопки 2и3.

⑦ Выбор формата экрана: Нажмите на эту кнопку несколько раз для изменения формата изображения. Для получения более подробной информации, обратитесь к главе «автоформат» на странице 12.
⑧ Эта кнопка работает только в режиме телетекста.
⑨ Выбор телетекста: Нажмите для включения телетекста.
10 Joystick:

a) Если кнопка выбора дополнительного оборудования находится в положении «TV»:

• Вызвав MENU, пользуйтесь этими кнопками для перемещения по системе меню. Для получения более подробной информации, обратитесь к главе «Введение и работа с системой меню» на странице 10.
• Если MENU не вызвано, нажмите ОК для того, чтобы увидеть полный список настроенных каналов. Выберите канал (телевизионную станцию), нажав на ими , после чего снова нажмите ОК для просмотра выбранного канала.

б) Если кнопка выбора оборудования находится в положении «VCR» (видеомагнитофон) или DVD: Пользуйтесь этими кнопками для контроля основных функций видеомагнитофона или DVD.

11 Включение системы меню: Нажмите для вывода меню на экран. Нажмите еще раз для его выключения и для возвращения к обычному экрану телевизора.
⑫ Выбор каналов: Нажмите для выбора следующего или предыдущего канала.
13 NexTView: Для получения более подробной информации, обратитесь к главе «NexTView» на странице 19.

14 Регулировка Уровня Громкости: Нажмите для регулировки уровня громкости телевизора.
15 Кнопка записи: Если кнопка выбора оборудования находится в положении «VCR», нажмите на эту кнопку для записи программ.
16 Выбор режима телевизора: Нажмите для отключения «PIP», телетекста или входа сигнала видео.
⑰ Выбор Режима Изображения: Нажмите несколько раз для смены Режима Изображения.
18 Выбор звукового эффекта: Нажмите на эту кнопку несколько раз для изменения звукового эффекта
19 Показать информацию на экране: Нажать для вывода на экран всех указаний. Снова нажать для отмены.
20 Кнопка стоп-кадра: Нажмите на эту кнопку для замораживания телевизионного изображения. Изображение на экране разделится на две части. С левой стороны будет обычное изображение, а справа застывшее изображение. Нажмите снова на эту кнопку для возвращения к обычному телевизионному изображению.
21 Взаимозамена экранов: Находясь в режиме «PIP», нажмите на эту кнопку для взаимозамены обоих экранов.
22 PIP (с английского «Picture in Picture» = Изображение в изображении): Нажмите на эту кнопку, чтобы получить маленький экран с изображением (режим PIP) в одном из углов главного экрана. Нажмите еще раз, чтобы он исчез. Для выбора источника, который Вы хотите увидеть на маленьком экране, обратитесь к главе «Входной сигнал PIP» на странице 13.
23 Отключение звука: Нажать для отключения звука. Нажать еще раз для восстановления звука.

Общее описание кнопок телевизора

Установка батареек в пульт дистанционного управления

Убедитесь в том, что батарейки вставлены в соответствии с обозначенными полюсами. Бережно относитесь к окружающей среде и выбрасывайте отработанные батарейки в специально установленные для этого контейнеры.

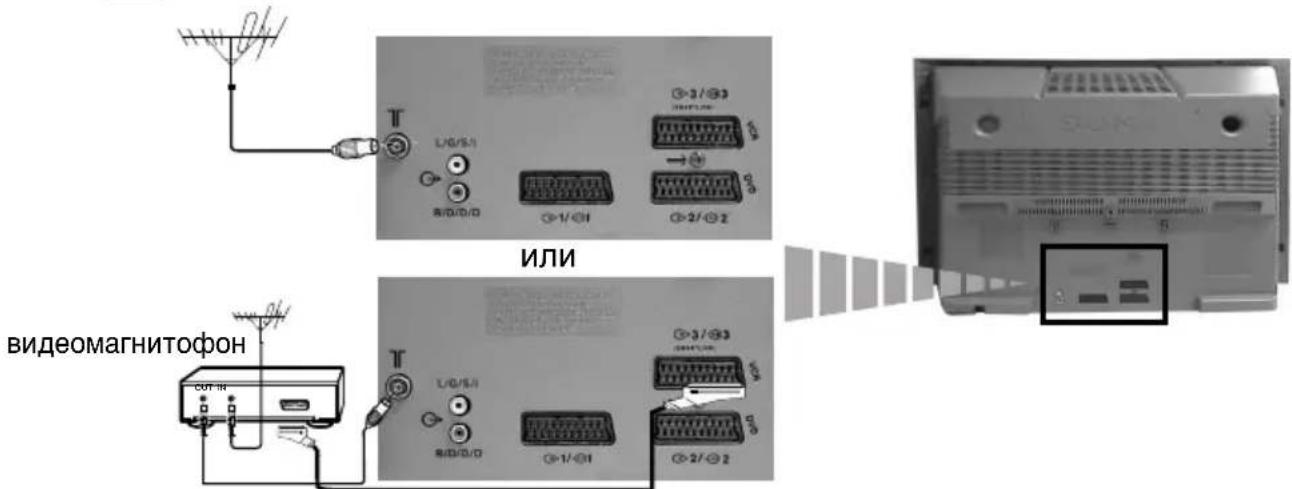

Подключение антенны и видеомагнитофона

Провода для подключения не входят в комплект поставки.

Подключение через Евроразъем (SCART) (поставляется дополнительно).

Для получения более подробной информации о подключении видеомагнитофона обратитесь к Разделу «Подключение дополнительных устройств» данной Инструкции по Эксплуатации.

Включение и автоматическая настройка телевизора

При первом включении телевизора на экране появится ряд меню, с помощью которых можно: 1) выбрать язык меню, 2) выбрать страну, где Вы будете пользоваться телевизором, 3) регулировка наклона изображения, 4) присвоить название Вашему пульту дистанционного управления, 5) искать и автоматически запоминать все имеющиеся каналы (телевизионные станции) и 6) изменять порядок появления каналов (телевизионных станций) на экране телевизора.

Однако, если в дальнейшем Вы захотите изменить какой-либо из этих параметров регулировки, Вы можете это сделать, выбрав соответствующий пункт в (меню Установка), или нажав кнопку автоматической начальной настройки на передней панели телевизора.

1

Включите штепсель телевизора в розетку сети переменного тока (220-240 В, 50 Гц). При первом включении телевизора, включение происходит автоматически. Если он не включится, нажмите на кнопку включение/выключение на передней части телевизора для его включения.

При включении телевизора в первый раз, на экране автоматически появится меню Language (Язык).

Нажмите на кнопку или пульта

дистанционного управления для выбора языка, а затем нажмите на кнопку ОК для подтверждения выбора. Начиная с этого момента все меню появятся на экране на выбранном Вами языке.

3

На экране автоматически появится меню Страна. Нажмите на кнопку или для выбора страны, где Вы будете пользоваться телевизором, а затем нажмите на кнопку ОК для подтверждения выбора.

• Если в списке нет той страны, где Вы будете пользоваться телевизором, выберите «-» вместо страны.
• Чтобы избежать неправильного отображения символов телетекста при использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.

продолжение

4 Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню Пбворот изображ.

a) Если это не требуется, нажмите ОК для выбора Нет необходимости.
6) Если это требуется, нажмите или для выбора Обрегулировать и нажмите OK. После этого отрегулируйте наклон изображения от -5 до +5, нажав или . После этого нажмите на OK для запоминания.

5 Во избежание помех от других локализаторов при нажатии на кнопку локализатора на телевизоре, Вы можете присвоить идентификационный код (номер) пульту дистанционного управления данного телевизора.

a) В том случае, если Вы не хотите присвоить код Вашему пульту, нажмите ОК для выбора Нет.
Б) В том случае, если вы хотите присвоить код нажмите для выбора да и нажмите OK. После этого нажмите номер из одной цифры с помощью цифровых кнопок (0-9), и нажмите OK для запоминания.

Пульт дистанционного управления начинает издавать звуковой сигнал. Нажмите ОК для его остановки.

Каждый раз, когда Вы меняете батарейки в пульте дистанционного управления, Вам надо будет снова присвоить код пульту.

После этого нажмите ОК для продолжения работы.

6 На экране появится меню Автонастройка. Нажмите на кнопку ОК для выбора Да.

7 Телевизор начинает настраивать и автоматически запоминать все имеющиеся каналы (телевизионные станции).

Этот процесс занимает несколько минут. Надо набраться терпения и не нажимать на кнопки в течение процесса настройки, иначе настройка прервется.

В некоторых странах сама телевизионная станция автоматически настраивает все каналы (система АСІ). В данном случае, сама станция посылает меню, в котором следует выбрать Ваш город, нажав на кнопку им ↑ , и ОК для запоминания каналов.

Если телевизор не обнаружил ни одного канала (телевизионной станции) с помощью автонастройки, на экране появится сообщение о том, что следует подключить антенну. Подключите, пожалуйста, антенну в соответствии с инструкциями, приведенными на стр. 6 данного сборника, после чего нажмите ОК. Процесс автонастройки возобновится.

8

те того, как телевизор настроил и запомнил все каналы (телевизионные станции), на экране автоматически появится меню Сортировка программ для изменения порядка появления каналов на экране.

a) Если Вы не хотите изменять порядок каналов, обратитесь к пункту 9.

6) Если вы хотите изменить порядок каналов:

1 Нажмите на кнопку им для выбора номера программы и канала (телевизионной станции), который Вы хотите изменить, после чего нажмите на кнопку.

2 Нажмите на или для выбора нового номера программы, где Вы хотите запомнить выбранный Вами канал (телевизионную станцию), после чего нажмите на ОК.

3 Повторите шаги 6)1 и 6)2, если Вы хотите изменить порядок появления других телевизионных каналов.

9

Нажмите на кнопку MENU для возвращения к нормальному экрану телевизора.

RU

Введение и работа с системой меню

В данном телевизоре предусмотрена система вывода меню на экран для объяснения различных операций. Пользуйтесь следующими кнопками пульта дистанционного управления для передвижения по меню:

1 Нажмите на кнопку MENU для выхода на первый уровень меню на экране.

2 • Для подчеркивания требуемого меню или пункта меню, нажмите на или.

• Для входа в меню или в выбранный пункт меню, нажмите.
• Для того, чтобы вернуться в предыдущее меню или пункт меню, нажмите.
• Для изменения параметров выбранного пункта меню нажмите

- Для подтверждения и запоминания Вашего выбора, нажмите ОК.

3 Нажмите на кнопку MENU для возвращения к обычному экрану телевизора.

Схема меню

Уровень 1 Уровень 2 Уровень 3 / Функция

НАСТРОЙКА ИЗОБРАЖЕНИЯ

Меню «Настройка изображения» дает возможность изменить параметры регулировки изображения.

Для этого: после выбора пункта, который Вы хотите изменить, нажмите на ⚠️ После этого нажмите несколько раз на

или для изменения параметров, а затем нажмите OK для запоминания.

- Это меню также дает возможность изменить режим изображения в соответствии с видом программы, которую Вы смотрите:

Режим изоб. ➡ ➡ Репортаж (для прямых трансляций, а также сигналов с DVD и цифровых декодеров)

Персональный (по личному предпочтению)

↓ Кино (для фильмов).

• Яркость, Цветность и Резкость можно изменить только в том случае, если Вы выбрали режим изображения в «персональный».
• Цветовой Тон можно изменять только в системе цвета NTSC (например, видеопленки производства США).
• Для возвращения к заводским параметрам настройки изображения выберите Сброс и нажмите на ОК.
• Пункт меню «Шумопонижение» настроен на «AUTO» для автоматического снижения шума, возникающего от изображения по причине поступления слабых телевизионных сигналов. В том случае, если Вы хотите отменить эту функцию, выберите «Выкл.» вместо «AUTO».

Уровень 1 Уровень 2 Уровень 3 / Функция

НАСТРОЙКА ЗВУКА

Вы можете изменить настройку режима звука в меню «Настройка звука».

Для этого: выберите пункт меню, который Вы хотите изменить, и нажмите. После этого нажмите несколько раз или для изменения настройки, после чего нажмите OK для запоминания.

Эффект

→ ↓ Естественный:

Подчеркивает четкость, оттенки и само звучание посредством системы «ВВЕ High Definition Sound system»*.

↓ Динамичный:

«BBE High Definition Sound system»*: усиливает четкость и само звучание, способствуя большей разборчивости речи и более естественному звучанию музыки.

↓ Dolby** V:

Dolby Virtual, симуляция звукового эффекта «Dolby Surround Pro Logic».

↓ Выкл.:

без специальных акустических эффектов.

Тембр ВЧ

Тембр НЧ

Баланс

Сброс:

Двойной звук

→ ← Меньше → Больше

→ ◀ Меньше → Больше

→ ← Левый → Правый

Ок Восстанавливает заводскую настройку уровней звука.

• Для стерео передач:

↓МОНО.

↓ Стерео

• Для двуязычных передач:

Moно (для канала моно, если он есть).

↓ A (для канала 1).

↓ Б (для канала 2).

Авторег. громк.

→ ↓ Выкл: Громкость изменяется в зависимости от сигнала канала радиовещания.

Вкл.: Громкость поддерживается на одном и том же уровне, вне зависимости от сигнала канала радиовещания (например, в рекламе).

Динамики ТВ

→ ↓ Вкл.: для того, чтобы слышать звук телевизора прямо через громкоговорители телевизора.

◀ Выкл: отключается звук телевизионных громкоговорителей для получения звука только через внешний усилитель звука, подключенный к гнездам выхода аудио на задней панели телевизора.

- Если Вы слушаете телевизор через наушники, то пункт «Эффект» автоматически перейдет в положение «Выкл.»

- При включении «Эффект» в положение «Dolby Virtual.», «Авторег. гром» автоматически перейдет в положение «Выкл» и наоборот.

* BBE произведен Sony Corporation по лицензии BBE Sound, Inc. Он защищен патентом США за номером 4,638,258 и 4,482,866. Слово BBE и символ BBE являются торговыми марками BBE Sound, Inc.

**Данный телевизор был сконструирован для создания звукового эффекта «Dolby Surround» имитируя эффект четырех громкоговорителей посредством только двух громкоговорителей телевизора, и только в том случае, если звуковой сигнал станции будет «Dolby Surround». Помимо этого, можно улучшить звуковой эффект посредством подключения внешнего громкоговорителя. Для получения более подробной информации, обратитесь к главе «Подключение внешней звуковоспроизводящей аппаратуры» на странице 22.

**Изготовлено по лицензии фирмы Dolby Laboratories. Долби, «Dolby», «Pro Logic» и символ с двойным D товарные знаки фирмы Dolby Laboratories.

Уровень 1 Уровень 2 Уровень 3 / Функция

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Пункт «Таймер выкл.» в меню «Функции» дает возможность выбрать период времени, по истечении которого телевизор автоматически перейдет в режим временного отключения (standby).

Для этого: после выбора этого пункта нажмите на ☐ после этого нажмите на ☑ для выбора интервала времени (максимально 4 часа).

• Если, во время просмотра, Вы хотите увидеть, сколько минут осталось до отключения, нажмите на кнопку Ⓗ.
• За одну минуту до временного отключения телевизора это оставшееся время появится на экране.

АВТОФОРМАТ

Пункт «Автомат. формат.» в меню «Функции» дает возможность автоматического изменения вида формата изображения.

Для этого: после выбора этого пункта, нажмите. После этого, нажмите или

для выбора вкл. (если Вы желаете, чтобы телевизор автоматически изменил формат изображения в соответствии с сигналом телевизионной станции), или выберите выкл. (если Вы желаете сохранить формат изображения в соответствии с Вашим выбором). После этого нажмите на ОК для запоминания.

В том случае, если Вы выбрали «вкл.», или же, если Вы выбрали «выкл.», в пункте «Автомат. формат.», у Вас всегда есть возможность изменить вид формата изображения посредством нажатия несколько раз на кнопку сульта дистанционного управления. Вы можете выбрать следующие форматы:

Оптималь.: Имитация широкоэкранного режима для передач 4:3.

4:3: Изображение обычного формата 4:3. Изображение показывается полностью без потерь.

14:9: Компромисс между форматами 4:3 и 16:9.

Увелич.: Широкоэкранный режим для фильмов формата LetterBox (с черными полосами сверху и снизу).

Широкоэкр.: Для передач 16:9. Изображение показывается полностью без потерь.

14:9

Увелич.

Широкоэкр.

В форматах «Оптималь.», «Увелич.» и «14:9» изображение на экране неполное, не видна как верхняя, так и нижняя часть. Нажмите или для регулировки положения изображения на экране (например, для прочтения субтитров).

При выборе «AUTO», выходной сигнал будет всегда тем же, который появился на экране телевизора.
Если Вы подключили декодер к Евроразъему 3/3 или к видеомагнитофону, подключенному к данному Евроразъему, не забудьте снова перевести «Выход AV3» в «AUTO» или «TV» для правильного декодирования сигнала.

ВХОДНОЙ СИГНАЛ РІР

Пункт «Входной сигнал PIP» в меню «Функции» дает возможность выбрать нужный Вам источник на экране «PIP».

Для этого: после выбора этого пункта, нажмите. После этого, нажмите несколько раз или для выбора нужного источника AV1, AV2, AV3, AV4 или TV. После этого нажмите OK для запоминания.

Для того, чтобы увидеть выбранный источник на экране «PIP», нажмите на кнопку 📋 дистанционного управления.

При нажатии на кнопку ☑ дистанционного управления, Вы можете взаимозаменить оба экрана.

продолжение

Уровень 1 Уровень 2 Уровень 3 / Функция

МЕСТОПОЛОЖЕНИЕ РІР

Пункт «Местоположение РІР» в меню «Функции» дает Вам возможность изменить положение экрана «РІР».

Для этого: после выбора этого пункта, нажмите ,♣, или для выбора нужной позиции. После этого нажмите OK для запоминания.

ЯЗЫК/СТРАНА

Пункт «Язык / Страна» в меню «Установка» дает возможность выбрать язык, который Вы предпочитаете для появления меню на экране. Также Вы можете выбрать страну, где Вы будете пользоваться телевизором.

Для этого: после выбора этого пункта меню, нажмите на → после чего выполняйте все, указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 2 и 3 на странице 7.

АВТОНАСТРОЙКА

Пункт меню «Автонастройка» в меню «Установка» дает возможность поиска и запоминания всех доступных каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на , а затем выполните указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 6 и 7 на странице 8.

продолжение

Уровень 1 Уровень 2 Уровень 3 / Функция

СОРТИРОВКА ПРОГРАММ

Пункт меню «Сортировка программ» в меню «Установка» дает возможность изменить порядок появления на экране каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на ➤, после чего выполните все указанное в пункте 86) на странице 9. Раздела «Включение и автоматическая настройка телевизора».

МЕТКИ ПРОГРАММ

Пункт «Метки программ» в меню «Установка» дает возможность присвоить каналу название длиной до пяти знаков (букв или цифр).

Для этого:

1 После выбора этого пункта, нажмите →, после чего нажмите ↘ или ↑ для выбора номера программы, которой Вы хотите дать название.

2 Нажмите ➤. Выделив первый элемент столбика Метка, нажмите ➤ или ➤ для выбора буквы, цифры или «-» для пустого пробела, после чего нажмите ➤ для подтверждения выбранного знака. Точно так же выберите остальные четыре знака. После этого нажмите OK для запоминания.

Пункт «Предустановка AV» в меню «Установка» дает возможность присвоить название дополнительному устройству, подключенному к телевизору.

Для этого:

1 После выбора этого пункта, нажмите ➤, после чего нажмите ➤ или ➤ для выбора источника входного сигнала, которому Вы хотите присвоить название (AV1, AV2 и AV3 для дополнительных устройств, подключенных с помощью Евроразъемов на задней панели телевизора, и AV4 для разъемов на передней панели). После этого нажмите ➤.

2 Автоматически появится заданное название в Метка.

a) Если Вы хотите воспользоваться одним из 6 заданных названий (CABLE, GAME, CAM, DVD, VIDEO или SAT), нажмите ◀ или ↑ для выбора одного из них, после чего нажмите OK для запоминания.

6) Если Вы хотите создать Ваше собственное название, выберите Изм и нажмите ➤. После этого, выделив первый элемент, нажмите ➤ или ➤ для выбора буквы, цифры или «-» для пустого пробела, после чего нажмите ➤ для подтверждения выбранного знака. Точно так же выберите остальные четыре знака, после чего нажмите ОК для запоминания.

РУЧНАЯ НАСТРОЙКА ПРОГРАММ

Пункт меню «Руч. настройка программ» в меню «Установка» дает возможность:

a) Настроить одну за одной и в определенном порядке интересующие Вас программы, каналы (телевизионные станции) или вход видеомагнитофона. Для этого:

1 После выбора пункта меню «Ручная настройка Прогр.» нажмите ▼Выделив пункт меню Программа, нажмите на ▼ после чего нажмите на или для ▲ выбора номера программы (позиции), где Вы хотите настроить телевизионную станцию (для видеомагнитофона мы рекомендуем Вам выбрать номер программы «0»). Нажмите ▼

2 Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

После выбора пункта меню Система нажмите на ♦ после чего нажмите на ил♦ для ♦ выбора системы телевизионной станции (В/Г для Западной Евроры, или D/K для Восточной Европы). Нажмите ♦

3 После выбора пункта меню Канал нажмите ,на затем нажмите или для выбора вида канала («С» для широковещательных каналов или «S» для кабельных каналов). Нажмите .Затем нажмите на цифровые кнопки для ввода номера канала телевизионной станции или сигнала канала видео. Если Вы не знаете номер канала, нажмите или для его поиска. Когда Вы найдете канал, который Вы хотите запомнить, нажмите ОК два раза.

Повторите все эти шаги для настройки и запоминания остальных каналов.

б) Обозначить канал меткой до пяти знаков.

Для этого: выделите пункт меню Программа и нажмите PROG + или - до появления номера программы, которой Вы хотите дать название. Когда он появится на экране, выберите пункт меню Метка, после чего нажмите .Нажмите или для выбора одной буквы, одной цифры или «-» для пропуска и нажмите для подтверждения этого знака. Выберите остальные четыре знака точно так же. После того, как Вы выбрали все знаки, нажмите ОК два раза для запоминания.

В) Обычно включена автоматическая подстройка каналов (АПЧ), но можно осуществить подстройку вручную для получения лучшего качества приема изображения в том случае, если оно искажено.

Для этого: в то время, когда Вы смотрите канал (телевизионную станцию), который Вы хотите подстроить, выберите пункт меню АПЧ, после чего нажмите .Нажмите или для подстройки частоты канала от -15 до +15. После чего нажмите ОК два раза для запоминания.

г) Пропустить номера программ, которые Вам не нужны, при выборе их с помощью кнопок PROG +/-

Для этого: выделить пункт меню Программа и нажать PROG + или -, пока не появится номер программы, который Вы хотите пропустить. Когда он появится на экране, выберите пункт меню Пропуск, после чего нажмите .Нажмите или для выбора Да, после чего нажмите OK два раза для запоминания.

Если Вы захотите отменить эту функцию в дальнейшем, выберите снова «Нет» вместо «Да».

e) Смотреть и правильно записывать закодированный канал при помощи декодера, подключенного к Евроразъему 3/5 з непосредственно или через видеомагнитофон.

Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

Для этого: выберите пункт меню декодер и нажмите. После этого нажмите или для выбора Вкл. После этого нажмите два раза ОК для запоминания.

Если в дальнейшем Вы захотите отказаться от этой возможности, выберите снова «Выкл.» вместо «Вкл.».

Уровень 1 Уровень 2 Уровень 3 / Функция

ПОВОРОТ ИЗОБРАЖЕНИЯ

Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню «Поворот Изображ.» в меню «детальная установка».

Для этого: после выбора этого пункта меню нажмите на -После этого нажмите на ими для регулировки наклона изображения от -5 до +5.

RGB ЦЕНТРИРОВАНИЕ

При подключении источника сигналов RGB, таких, как «Playstation», возможно, что потребуется отрегулировать положение изображения по горизонтали. В этом случае Вам надо обратиться к пункту меню «RGB центрирование» в меню «Детальная установка».

Для этого: в то время, как Вы видите входной сигнал RGB, выберите пункт меню «RGB центрирование» и нажмите. После этого нажмите или для регулировки положения изображения от -10 до +10. После этого нажмите на OK для запоминания.

ИДЕНТИФИКАЦИОННЫЙ КОД (ID) ПУЛЬТА ДУ

Пункт меню «ID-код пульта ДУ» в меню «Детальная установка» дает Вам возможность присвоить код (номер) пульту дистанционного управления данного телевизора для предотвращения помех со стороны других локализатров, когда Вы нажимаете на кнопку телевизора, чтобы найти Ваш пульт дистанционного управления.

Для этого: после выбора этого пункта меню, нажмите , после чего выполняйте все шаги, которые указаны в Главе «Включение и автоматическая настройка телевизора», пункт 5 на странице 8.

Каждый раз, когда вы меняете батарейки в пульте дистанционного управления, Вам надо будет снова присвоить код пульту.

Телетекст

Телетекст - это информационные услуги, которые предоставляют основные телевизионные станции. Страница оглавления услуг телетекста (обычно это страница 100) предоставляет информацию о том, как надо пользоваться этой службой. Для работы с телетекстом пользуйтесь кнопками пульта дистанционного управления в соответствии с приведенными ниже указаниями.

Убедитесь в том, что настроенный Вами канал телевидения имеет хороший сигнал, в противном случае в телетексте могут появиться ошибки.

Как войти в услуги Телетекста:

После выбора канала (телевизионной станции), передающего интересующий Вас телетекст, нажмите

Выберите страницу Телетекста:

Введите три цифры номера интересующей Вас страницы с помощью цифровых кнопок дистанционного управления.

• В случае ошибки, введите три любые цифры, а затем снова введите правильный номер страницы.
• Если счетчик страниц не останавливается, это значит, что такой страницы нет.
  В этом случае введите другой номер страницы.

Выберите следующую или предыдущую страницу:

Нажмите на кнопкуе PROG + (≡▲) или PROG - (≡▼).

Наложить телетекст на телевизионное изображение:

В то время, когда Вы смотрите телетекст, нажмите ⭕нажмите снова для выхода из режима телетекста.

Задержка одной страницы:

Нажмите ⚫ Нажмите снова для отмены задержки.

Показать скрытую информацию (например, решение кроссворда):

Нажмите ⚠. Нажмите еще раз для того, чтобы эта информация не была видна.

Для выбора подстраницы:

Возможно, что одна страница телетекста включает несколько подстраниц. В этом случае, номер страницы, который появляется в левой верхней части, изменится с белого на зеленый, и рядом с номером страницы появится одна или несколько стрелок. Нажмите несколько раз на кнопки или дистанционного управления, для того, чтобы увидеть интересующую Вас подстраницу.

Выход из службы телетекста:

Нажмите

Фастекст

Услуги Фастекста дают возможность получить доступ к страницам телетекста, нажимая только одну кнопку.

Если Вы находитесь в режиме телетекста и в том случае, если есть сигналы Фастекста, на нижней части страницы появится меню цветных кодов, которые дают возможность прямого доступа к странице. Для этого нажмите на соответствующую цветную кнопку (красную, зеленую, желтую или синюю) дистанционного управления.

NexTView*

*(зависит от доступности этой службы).

NexTView является электронным справочником по программам, который включает информацию о программах различных каналов (телевизионных станций).

Вы можете искать информацию по интересующей Вас тематике (спорт, искусство и т.д.) либо по дате.

Если при просмотре NexTView появляются неправильные знаки, с помощью системы меню (см. страница 14) войдите в меню «Язык/Страна» и выберите тот же самый язык, на котором передается NexTView.

Включение NexTView

1 Выберите телевизионный канал, который работает в системе службы NexTView. В данном случае, на экране на несколько секунд появится обозначение «NexTView» в тот момент, когда появится доступ к этой информации.
2 Для просмотра NexTView в Вашем распоряжении имеются два разных вида интерфейса NexTView, в зависимости от % доступных данных:

A) Интерфейс «Список программ»:
В то время, пока Вы смотрите телевизионную программу, и после того, как на экране появится надпись белого цвета «NexTView», нажмите на кнопку 📄а пульте дистанционного уравления для того, чтобы выйти на интерфейс «Список программ» (смотри Рис. 1).

Б) Интерфейс «Общий вид»:

В то время, пока Вы смотрите телевизионную программу и после того, как будет получено более 50% информации NexTView (100% информации может быть не доступно в некоторых районах), на экране появится надпись «NexTView» черного цвета, После этого нажмите на кнопку 📂ульта дистанционного управления для того, чтобы войти в интерфейс «Общий вид» (смотри Рис. 2).

В тот момент, когда Вы войдете в службу NexTView, на экране будет показан % доступной информации NexTView, в левом нижнем углу. После того, как Вы вошли в эту службу, % доступной информации не будет возрастать.

3 Для передвижения по экрану с помощью NexTView:

• Нажмите или для перемещения направо или налево.
• Нажмите или для передвижения вверх или вниз.
• Нажмите ОК для подтверждения Вашего выбора.

4 Для отключения NexTView нажмите на кнопку 📂 на пульте дистанционного управления.

Интерфейс «Список программ» (Рис. 1):

Пиктограммы по темам (обратитесь к главе «Справка по пиктограммам» ниже на следующей странице)

дата

список программ

Записать*:

Эта функция доступна только в том случае, если телевизор подключен к

видеомагнитофону со Smartlink и с возможностью программирования с помощью таймера.

В том случае, если Вы хотите записать выбранную Вами программу, нажмите на кнопку красного цвета на пульте дистанционного управления.

Напомнить*:

Если Вы хотите, чтобы телевизор напомнил Вам о том, что выбранная вами программа должна сейчас начаться, нажмите на кнопку зеленого цвета на пульте дистанционного управления. В момент начала передачи этой программы, на экране появится сообщение, напоминающее Вам о том, что сейчас начинается выбранная Вами программа.

* Пункты «Записать» и «Напомнить» появятся на экране тогда, когда будет выбрана программа, однако, они не появятся в том случае, если Вы смотрите службу NexTView по каналу телевизора, не работающего в режиме NexTView.

* Не будет доступа к пунктам «Записать» и «Напомнить» в том случае, если выбранная программа уже началась.

Интерфейс «Общий вид» (Рис. 2):

Пиктограммы по темам (обратитесь к пункту «Справка по Окнам» ниже)

дата

Общий вид

Записать*:

Эта функция доступна только в том случае, если телевизор подключен к видеомагнитофону со Smartlink и с возможностью программирования с помощью таймера.

В том случае, если Вы хотите записать выбранную Вами программу, нажмите на кнопку красного цвета на пульте дистанционного управления.

Напомнить*:

Если Вы хотите, чтобы телевизор напомнил Вам о том, что выбранная вами программа должна сейчас начаться, нажмите на кнопку зеленого цвета на пульте дистанционного управления. В момент начала передачи этой программы, на экране появится сообщение, напоминающее Вам о том, что сейчас начинается выбранная Вами программа.

* Пункты «Записать» и «Напомнить» появятся на экране тогда, когда будет выбрана программа, однако, они не появятся в том случае, если Вы смотрите службу NexTView по каналу телевизора, не работающего в режиме NexTView.

* Не будет доступа к пунктам «Записать» и «Напомнить» в том случае, если выбранная программа уже началась.

Справка по пиктограммам:

ПОЛНЫЙ СПИСОК:

показывает всю информацию о программах различных каналов (телевизионных станций).

развлекательные программы

детские передачи

искусство

спорт

НОВОСТИ

фильмы

музыка

выбор каналов:

в том случае, если служба NexTView посылает информацию о передачах более чем 8 каналов (телевизионных станций), Вы можете из них выбрать 8 для создания Вашего собственного списка.

После создания Вашего собственного списка, можно Вернуться к первоначальному списку. Для этого Выберите

«Auto▶» посредством нажатия кнопки на пульте

дистанционного управления.

список для напоминания:

на экране появляется список со всеми программами (максимально их может быть 5), которые были выбраны для напоминания.

Подключение дополнительных устройств

К телевизору можно подключить широкую гамму дополнительных устройств, как это показано ниже. (Провода для подключения не поставляются).

• Во избежание искажения изображения не подключайте устройства одновременно к разъемам A и B.
• Не подключайте декодер к евроразъему F.
• Игры с использованием указательного устройства типа "ПИСТОЛЕТ" не могут правильно работать с этим телевизором из-за используемой в нем технологии 100 Гц.

Подключение видеомагнитофона:

Для подключения видеомагнитофона обратитесь к Разделу "Подключение антенны и видеомагнитофона". Мы рекомендуем подключить видеомагнитофон через шнур с Евроразъемом (SCART). Если у Вас нет такого шнура, настройте программу с номером "0" на тестовый сигнал видеомагнитофона с помощью меню "Руч. Настройка программ" (для этого обратитесь к пункту а) на странице 16). Также обратитесь к Инструкции по Эксплуатации Вашего видеомагнитофона для определения частотного канала выходного сигнала.

Подключение видеомагнитофона со Smartlink:

Smartlink - это прямая связь между телевизором и видеомагнитофоном, которая дает возможность прямой передачи определенной информации. Если Вам требуется более детальная информация о Smartlink, обратитесь к Инструкции по эксплуатации Вашего видеомагнитофона.

Если в Вашем видеомагнитофоне предусмотрен Smartlink, пользуйтесь шнуром Евроразъема, подсоединив его к Евроразъему 3/3 G.

Если Вы подключили декодер непосредственно к Евроразъему 3/3 или через видеомагнитофон, подключенный к этому разъему:

Выберите пункт меню "Руч. Настройка программ" в меню "Установка", и после выбора пункта "Декодер"** выберите "Вкл." (с помощью или) для каждого закодированного канала.

** Этот пункт появится только в зависимости от страны, которую Вы выбрали в меню "Язык/Страна".продол

Подключение внешней звуковоспроизводящей аппаратуры:

Если Вы хотите воспользоваться Вашим музыкальным центром для воспроизведения звука телевизора, подключите это устройство к выходу аудио D, и выберите «Настройка звука» и выберите «Выкл.» в «Динамики ТВ».

Громкость внешних колонок может регулироваться с помощью кнопок регулировки громкости на пульте дистанционного управления телевизора. Также можно изменить уровень тембра ВЧ и тембра НЧ в меню «Настройка звука».

Вы также можете получить звуковой эффект «Dolby Virtual» в Вашем музыкальном центре: Для этого установите громкоговорители Вашего музыкального центра с обеих сторон телевизора на расстоянии приблизительно 50 см от телевизора до каждого громкоговорителя.

После установки громкоговорителей, выберите меню «Настройка звука» и после этого, выберите «Dolby V» в пункте «Эффект».

Использование дополнительных устройств

1 Подключите дополнительное устройство к соответствующему разъему телевизора, как это указано на предыдущей странице.
2 Включите подключенное устройство.
3 Если Вы хотите увидеть изображение с подключенного устройства, нажмите несколько раз на кнопку допоявления на экране правильного символа входа.

Символ Входные сигналы

1	• Входной сигнал аудио/видео посредством Евроразъема E.
1	• Входной сигнал RGB посредством Евроразъема E. Этот символ появляется только при подключении входа RGB.
2	• Входной сигнал аудио/видео посредством Евроразъема F.
2	• Входной сигнал RGB посредством Евроразъема F. Этот символ появляется только при подключении входа RGB.
3	• Входной сигнал аудио/видео посредством Евроразъема G.
3	• Входной сигнал S-видео посредством Евроразъема G. Этот символ появляется только при подключении входа S-видео.
4	• Входной сигнал видео посредством разъема RCA B и входной сигнал аудио посредством C.
4	• Входной сигнал S-видео посредством разъема видео S A и входной сигнал аудио посредством C. Этот символ появляется только при подключении входа S-видео.

4 Для возвращения к нормальному экрану телевизора нажмите на кнопку пульта дистанционного управления

Для моно оборудования

Подсоедините моно штеккер к гнезду L/G/S/I на передней части телевизора и выберите входной сигнал ➕4 или ➕s 4, используя вышеприведенные инструкции. Наконец, обратитесь к разделу «Настройка звука» настоящей инструкции и выберите «Двойной звук» «А» на экране звукового меню.

Настройка пульта дистанционного управления для DVD или видеомагнитофона

Этот пульт дистанционного управления без предварительной настройки рассчитан не только для управления телевизором. С его помощью можно управлять основными функциями DVD Сони и большинства видеомагнитофонов марки Сони.

Для работы с другими марками DVD и видеомагнитофонов, а также с некоторыми видеомагнитофонами Сони, следует настроить этот пульт дистанционного управления перед его первым использованием. Для этого нужно сделать следующее:

Перед началом работы, выберите код из трех цифр в соответствии с маркой Вашего DVD или видеомагнитофона (обратитесь к нижеприведенной таблице). Для марок, имеющих более одного кода, введите первый из кодов.

1 Нажмите несколько раз на кнопку выбора дополнительного оборудования пульта дистанционного управления, пока нужное положение не будет подсвечено зеленым светом. DVD или VCR (для видеомагнитофона).

Если кнопка выбора дополнительного оборудования находится в положении TV, то нет возможности запомнить код.

2 Пока нужное Вам положение будет подсвечено зеленым светом, нажмите и удерживайте кнопку желтого цвета на пульте дистанционного управления в течение 6 секунд приблизительно, пока зеленая подсветка не начнет мигать.

3 Пока указатель зеленого цвета будет мигать, нужно, посредством числовых кнопок дистанционного управления, ввести трехзначный код, соответствующий Вашему аппарату.

Если введенный Вами код предусмотрен, одновременно загорятся все три индикатора зеленого цвета. В противном случае следует повторить все приведенные выше шаги.

4 Включите выбранное Вами оборудование и убедитесь в том, что Вы можете контролировать все его основные функции с помощью телевизионного пульта дистанционного управления.

- Если оборудование не работает или если происходит сбой в работе его отдельных функций, повторите все указанные выше шаги и убедитесь в том, что вводимый Вами код правильный. В случае наличия нескольких кодов, попробуйте ввести следующий, и так далее, пока Вы не найдете правильный код.

• Запомненные коды будут утрачены в том случае, если смена вышедших из строя батареек будет произведена в период времени, превышающий одну минуту. В этом случае повторите снова все вышеприведенные шаги. На нижней части крышки отсека батареек на пульте предусмотрена этикетка, где можно записать код.
• Может отсутствовать код для какой-либо марки или для моделей какой-либо марки.

Список марок видеомагнитофонов Список марок DVD Марка Код Марка Код

SONY (VHS) 301, 302, 303, 308, 309 SONY 001

SONY (BETA) 303, 307, 310 AIWA 021

SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002

AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003

AKAI 326, 329, 330 HITACHI 025, 026, 015, 004

DAEWOO 342,343 JVC 006,017

GRUNDIG 358, 355, 360, 361, 320, 351 KENWOOD 008

HITACHI 327,333,334 LG 015,014

JVC 314, 315, 322, 344, 352, 353, LOEWE 009, 028, 023, 024, 016, 003 354, 348, 349 MATSUI 013, 016

LG 332,338 ONKYO 022

LOEWE 358, 355, 360, 361, 320, 351 PANASONIC 018, 027, 020, 002

MATSUI 356,357 PHILIPS 009,028,023,024,016,003

ORION 328 PIONEER 004

PANASONIC 321,323 SAMSUNG 011,014

PHILIPS 311, 312, 313, 316, 317, 318, SANYO 007 358, 359 SHARP 019, 027

SAMSUNG 339, 340, 341, 345 THOMSON 012

SANYO 335, 336 TOSHIBA 003 SHARP 324 YAMAHA 018, 027, 020, 002 THOMSON 319, 350 TOSHIBA 337

Спецификации

Система телевещания:

В зависимости от выбранной страны:

B/G/H, D/K

Система кодировки цвета:

PAL, SECAM

NTSC 3.58, 4.43 (только для входа видео)

Диапазон принимаемых каналов:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

Плоский экран FD Trinitron WIDE:

32 дюйма (приблизительно 82 см по диагонали)

Задние входные и выходные разъемы:

1/121-контактный

Евроразъем (стандарт CENELEC), включая вход аудио / видео, вход RGB, выход аудио / видео TB.

2/21-контактный

Евроразъем (стандарт CENELEC), включая вход аудио / видео, вход RGB, выход аудио / видео монитор.

3/3-21-контактный

свроразъем

(стандарт

CENELEC), включая вход аудио/видео, вход S-видео, выход аудио/видео при возможности выбора и подключение Смартлинк.

Выходы аудио (лев./прав.) - разъемы RCA.

Передние входные и выходные разъемы:

4 вход видео S - ДИН 4 контактный

4 вход видео - разъем RCA

4 вход аудио - разъемы RCA

вход для наушников

Аудиовыход:

2 x 20 Вт (музыкальная мощность)

2 x 10 Bτ (RMS)

Сабвуфер:

30 Вт (музыкальная мощность)

15 BT (RMS)

Потребление

электроэнергии:

130 BT

Потребление

электроэнергии в состоянии ожидания

(standby):

0.3 Bτ

Габариты (ширина х высота х глубина):

приблизительно 892 x 567 x 562 мм.

Bec:

приблизительно 63 кг.

Радиус действия

локализатора пульта дистанционного

управления:

до 10 м. на открытом пространстве.

Во избежание

терференций

желательно, чтобы расстояние составило приблизительно 10 метров. Однако это расстояние может изменяться в зависимости от существующих условий.

Даже в пределах зоны ема сигналов могут существовать мертвые точки, где не будет приниматься телевизионный сигнал RF. Данная характеристика присуща телевизионным сигналам RF и не связана с плохой работой телевизионного аппарата.

Частота работы локализатора пульта дистанционного управления:

434 МГц (диапазон ISM)

Возможно, что другие устройства, например, пульт дистанционного

Внесение изменений в дизайн и спецификации производится без предварительного оповещения.

Экологичная бумага без хлора

управления двери гаража, работают на той же частоте, что и локализатор пульта ДУ Вашего телевизора.

Если при использовании локализатора пульта ДУ возникают взаимные помехи

с другими устройствами, обратитесь в ближайший сервисный центр Сони.

Комплект

принадлежностей:

1 пульт дистанционного управления RM-937.

3 батарейки по стандарту IEC (размер АА)..

Прочие характеристики:

- Изображение на 100 гц, Digital Plus.

• Телетекст, Фастекст, ТОПтекст (250 страниц памяти Телетекста).

• Таймер выключения.

- Смартлинк (прямая связь между телевизором и соответствующим видеомагнитофоном. Если Вам требуется более детальная информация о Смартлинк, обратитесь к инструкции по эксплуатации Вашего видеомагнитофона).

• Автоматическое определение системы телевидения.

- Dolby Virtual

• BBE

- PIP (с английского «Picture in Picture» = Изображение в изображении)

- Автоматический формат изображения.

- ACI (сокращение с английского «Auto Channel Installation» = автоматическая настройка каналов.)

- Локализатор пульта дистанционного управления.

Printed in Spain

Sony Spain S. A.

Pol. Ind. Can Mitjans s/n

08232 Viladecavalls (Barcelona) Spain

Отпечатано в Испании

Сони Спэйн С.А. завод в Барселоне

Пол.Кан Митьянс с/н 08232

Виладекавальс, Барселона, Испания

Устранение неполадок

Ниже приводятся некоторые простые советы по устранению возможных

нарушений качества изображения и звука.

Неисправность	Меры по устранению
Нет изображения (темный экран), нет звука.	• Проверьте, подключена ли антенна.• Включите вилку телевизора в розетку и нажмите на кнопку на передней панели телевизора.• Если индикатор телевизора светится, нажмите на кнопку TV дистанционного управления.
Изображение плохое или отсутствует (темный экран), но хороший звук.	• С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Отсутствует изображение или информационное меню дополнительного устройства,подключенного к Евроразъему на задней панели телевизора.	• Убедитесь в том, что включено дополнительное устройство и несколько раз нажмите на кнопку дистанционного управления, до тех пор, пока правильный символ входа не появится на экране.
Хорошее качество изображения, но нет звука.	• Нажмите на кнопку дистанционного управления.• Убедитесь в том, что в пункте меню «Динамики ТВ» в меню «Настройка звука» выбрано «Вкл.»• Проверить, чтобы наушники были отключены.
Нет цвета на цветных передачах.	• С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Кога Вы включаете телевизор, не появляется последний канал, которыйВы смотрели до выключения телевизора.	• Это не связано с плохой работой телевизора. Нажмите на пронумерованные кнопки на пульте дистанционного управления для выбора нужного Вам канала.
При нажатии на кнопку локализатора пульта дистанционного управления появляются помехи в изображении.	• Это не связано с неисправностями в работе телевизора. Это может быть обусловлено тем, что частота передачи одного из каналов (телевизионных станций) совпадает с частотой локализатора пульта дистанционного управления или же близка к ней. Проблема исчезает, когда Вы перестаете нажимать на кнопку.
Изображение искажается при смене программы или при выборе телетекста.	• Выключите устройство, подключенное к 21-контактному Евроразъему на задней панели телевизора.
При просмотре телетекста появляются некорректные символы.	• Используя меню, войдите в пункт «Язык/Страна» и выберите страну, в которой Вы пользуетесь телевизором. При использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.
При просмотре NexTView появляются неправильные знаки.	• При помощи системы меню войдите в меню «Язык/Страна» (см. страницу 14) и выберите тот же самый язык, на котором передается NexTView.

продолжение...

Неисправность	Меры по устранению
Изображение наклонено.	• С помощью системы меню выберите пункт «Поворот изображения» в меню «детальная установка» и исправьте наклон.
Изображение с помехами при просмотре ТВ канала.	• С помощью системы меню выберите пункт «АПЧ» в меню «Функции» и вручную настройте изображение для улучшения качества его приема.• С помощью системы меню выберите пункт «Настройка изображения» в меню «Шумопонижение» и выберите «AUTO» для снижения шума изображения.
Нет декодирования или неустойчивое изображение при просмотре закодированного канала с декодером, подключенным к Евроразъему 37-3.	• С помощью системы меню войдите в меню «Установка» и установите «Выход AV3» в «TV».• Убедитесь в том, что декодер не подключен к евроразъему 27-2.
• Пульт дистанционного управления начинает издавать звуковой сигнал, хотя Вы и не нажали на кнопку для его поиска, или наоборот.• При нажатии на кнопку нахождения пульта дистанционного управления, данный пульт дистанционного управления не издает звуковой сигнал.	• С помощью системы меню присвойте название (номер) пульту дистанционного управления. (Обратитесь к пункту «Идентификационный код (ID) пульта ДУ» на странице 17).• Смените батарейки в пульте дистанционного управления, и снова присвойте ему название. (Обратитесь к пункту «Идентификационный код (ID) пульта ДУ» на странице 17).
Не работает пульт дистанционного управления.	• Убедитесь в том, что кнопка выбора дополнительного оборудования пульта дистанционного управления находится в требуемом положении в соответствии с интересующим Вас оборудованием (DVD, TV или VCR для видеомагнитофона).• Если Вы не можете работать с DVD или видеомагнитофоном с помощью пульта дистанционного управления несмотря на то, что кнопка выбора оборудования находится в правильном положении, снова введите требуемый код в соответствии с указанным в главе «Настройка пульта дистанционного управления для DVD или видеомагнитофона» данного сборника инструкций.• Смените батарейки.
Индикатор временного отключения (Standby) ⏻ моргает.	• Свяжитесь с ближайшим сервисным центром Сони.

Если проблемы неустранимы, обратитесь к квалифицированному персоналу для ремонта Вашего телевизора.

Никогда не вскрывайте сами корпус телевизора.

http://www.sony.net/

Sony España, S.A.
